基于人工蜂群算法的氢燃料电池极化曲线参数辨识与性能评估研究

摘要

质子交换膜燃料电池（PEMFC）作为一种高效、清洁的新能源转换装置，其极化曲线能够直观反映电池输出电压与电流密度的关系，是评估电池性能、优化运行策略的核心依据。然而，极化曲线的数学模型包含多个难以直接测量的经验参数，参数辨识的精度直接影响模型的预测能力和性能评估的可靠性。针对传统参数辨识方法收敛速度慢、易陷入局部最优、辨识精度不足等问题，本文提出采用人工蜂群算法（ABC）对Ballard Mark V 5kW质子交换膜燃料电池堆的极化曲线参数进行辨识，并基于辨识结果开展电池性能的全面评估。本文以35片单电池串联的Ballard Mark V 5kW PEMFC为研究对象，明确了7个需辨识的核心参数，利用ABC算法的全局搜索与局部开发平衡能力，实现对参数的精准辨识，通过9类可视化图表直观呈现辨识效果与电池性能特征，最终验证了ABC算法在PEMFC参数辨识中的有效性和优越性，为燃料电池的性能优化、故障诊断及工程应用提供理论支撑与技术参考。

关键词

质子交换膜燃料电池；人工蜂群算法；极化曲线；参数辨识；性能评估

1 引言

1.1 研究背景与意义

随着全球能源危机与环境问题的日益突出，新能源的开发与利用成为实现“双碳”目标的重要路径。氢燃料电池作为一种将氢气与氧气的化学能直接转化为电能的装置，具有能量转换效率高、零排放、运行安静等显著优势，在新能源汽车、分布式发电、便携式电源等领域具有广阔的应用前景。质子交换膜燃料电池（PEMFC）因其工作温度低、启动速度快、功率密度高的特点，成为当前燃料电池领域的研究热点。

极化曲线是描述PEMFC输出电压随电流密度变化的核心曲线，其形态直接反映了电池内部的活化极化、欧姆极化和浓差极化过程，是评估电池性能、优化电池结构与运行参数的关键依据。极化曲线的数学模型通常包含多个经验参数和物理参数，这些参数难以通过实验直接测量，需通过参数辨识方法从实验数据中反演得到。参数辨识的精度直接决定了极化曲线模型的预测准确性，进而影响对电池性能的评估效果和运行策略的优化方向。因此，开展高效、精准的极化曲线参数辨识方法研究，对推动PEMFC的工程化应用具有重要的理论意义和实际价值。

1.2 研究现状

目前，国内外学者已提出多种PEMFC极化曲线参数辨识方法，主要分为传统辨识方法和智能优化算法两大类。传统辨识方法包括最小二乘法、牛顿迭代法等，这类方法计算简单、原理直观，但存在收敛速度慢、对初始值敏感、易陷入局部最优解等缺陷，难以满足复杂极化曲线模型的高精度辨识需求。

随着智能优化算法的发展，粒子群优化、遗传算法、蚁群算法等被广泛应用于PEMFC参数辨识中，有效改善了传统方法的不足。人工蜂群算法（ABC）作为一种新型智能优化算法，基于蜜蜂采蜜的群体行为模拟，具有结构简单、参数设置少、全局搜索能力强、收敛速度快等优势，在复杂函数优化、参数辨识等领域展现出良好的应用潜力。然而，将ABC算法应用于Ballard Mark V 5kW PEMFC极化曲线参数辨识，并结合多维度可视化图表开展全面性能评估的研究仍有待完善，本文针对这一研究空白开展相关工作。

1.3 研究内容与技术路线

本文以Ballard Mark V 5kW PEMFC为研究对象，围绕极化曲线参数辨识与性能评估展开研究，具体研究内容如下：一是明确PEMFC极化曲线模型及需辨识的核心参数；二是构建基于ABC算法的参数辨识模型，优化算法运行机制以提升辨识精度；三是通过实验数据验证辨识方法的有效性，利用多类可视化图表呈现辨识结果与电池性能特征；四是基于辨识参数开展电池性能评估，分析参数对电池性能的影响规律。

本文的技术路线为：首先梳理PEMFC极化曲线相关理论与参数辨识研究现状，确定研究重点与难点；其次明确研究对象的结构参数与运行特性，确定需辨识的核心参数；然后构建ABC算法参数辨识模型，设计算法的雇佣蜂、旁观蜂、侦察蜂行为机制；接着通过实验数据进行参数辨识，利用可视化图表对比分析辨识效果；最后基于辨识结果开展性能评估，总结研究结论并提出未来研究方向。

1.4 研究创新点

本文的创新点主要体现在两个方面：一是将ABC算法应用于Ballard Mark V 5kW PEMFC极化曲线参数辨识，通过优化算法的搜索机制，实现对7个核心参数的高精度辨识，解决了传统方法易陷入局部最优、辨识精度不足的问题；二是构建了多维度的性能评估体系，结合9类可视化图表，从拟合效果、收敛特性、参数敏感性、性能分布等多个角度开展电池性能评估，为电池性能优化提供了更全面的参考依据。

2 质子交换膜燃料电池极化曲线理论基础

2.1 研究对象介绍

本文选取Ballard Mark V 5kW质子交换膜燃料电池堆作为研究对象，该电池堆由35片单电池串联组成，额定功率为5kW，具有结构标准化、性能稳定、数据可重复性好等特点，广泛应用于PEMFC相关的学术验证与实验研究中，能够为参数辨识与性能评估提供可靠的实验数据支撑。

该燃料电池堆的核心工作原理是：氢气在阳极发生氧化反应，释放电子和质子，电子通过外电路到达阴极，质子通过质子交换膜迁移至阴极，与氧气和电子发生还原反应生成水，在此过程中实现化学能向电能的转换。电池堆的输出性能受温度、压力、气体流量等运行参数影响，而极化曲线则综合反映了这些因素对电池输出电压的影响规律。

2.2 极化曲线构成与影响因素

PEMFC的极化曲线反映了电池输出电压随电流密度的变化关系，其电压降主要由活化极化、欧姆极化和浓差极化三部分组成，三者叠加形成了电池的实际输出电压与理想开路电压之间的差值。

活化极化是由于电极表面电化学反应的动力学阻力导致的电压降，主要与电极催化剂活性、反应温度等因素相关；欧姆极化是由于电流通过电池内部各部件（包括电解质膜、电极、集流板等）产生的电阻损耗导致的电压降，与接触电阻、膜电阻等参数密切相关；浓差极化是由于反应气体在电极表面的传质阻力导致的电压降，当电流密度较大时，反应气体的消耗速度大于补充速度，导致电极表面气体浓度降低，进而产生电压降。

极化曲线的形态直接受上述三种极化过程的影响，而描述这些极化过程的数学模型包含多个经验参数和物理参数，这些参数的取值决定了极化曲线的拟合精度，因此需要通过高效的参数辨识方法确定其最优值。

2.3 需辨识参数定义

结合Ballard Mark V 5kW PEMFC的极化曲线模型，本文确定了7个需辨识的核心参数，各参数的定义与物理意义如下：

1. 活化过电压经验系数：包括ξ1、ξ2、ξ3、ξ4四个参数，主要用于描述活化极化过程的动力学特性，反映了电极表面电化学反应的难易程度，其取值直接影响活化极化电压降的计算精度；

2. 膜含水量参数λ：反映质子交换膜的含水量状态，膜含水量直接影响质子的传导效率，进而影响电池的欧姆极化电压降和整体输出性能；

3. 接触电阻R_c：指电池内部各部件（电极、集流板、膜等）之间接触产生的电阻，是欧姆极化电压降的重要组成部分，其取值大小直接影响电池的内部损耗；

4. 浓差极化系数B：用于描述浓差极化过程的传质阻力特性，反映了反应气体在电极表面的传质效率，其取值影响浓差极化电压降的计算精度。

上述7个参数均难以通过实验直接测量，需通过参数辨识方法从极化曲线实验数据中反演得到，其辨识精度直接决定了极化曲线模型的预测能力和电池性能评估的可靠性。

3 人工蜂群算法原理与参数辨识模型构建

3.1 人工蜂群算法基本原理

人工蜂群算法（ABC）是由Karaboga于2005年基于蜜蜂群体采蜜行为提出的一种新型智能优化算法，其核心思想是模拟蜜蜂群体中雇佣蜂、旁观蜂和侦察蜂的分工协作行为，通过群体搜索实现对最优解的寻优。ABC算法具有结构简单、参数设置少、全局搜索能力强、收敛速度快等优势，无需依赖目标函数的梯度信息，适用于复杂非线性函数的优化问题，非常适合PEMFC极化曲线的参数辨识。

ABC算法的群体由雇佣蜂、旁观蜂和侦察蜂三部分组成，各部分的分工与行为机制如下：

1. 雇佣蜂：与特定的食物源（即优化问题的可行解）相对应，负责在当前食物源的邻域内进行局部搜索（开发过程），寻找更优的食物源，并将食物源的信息反馈给旁观蜂；

2. 旁观蜂：不直接参与食物源的搜索，而是在蜂房内通过轮盘赌选择法选择优质的食物源，然后在该食物源的邻域内进行局部搜索，加速算法的收敛速度，实现全局搜索与局部开发的平衡；

3. 侦察蜂：当某个食物源经过多次搜索后仍未得到改善（即陷入停滞状态），雇佣蜂会放弃该食物源，转化为侦察蜂，随机在全局范围内搜索新的食物源，避免算法陷入局部最优解，增强算法的全局搜索能力。

ABC算法的寻优过程主要包括食物源初始化、雇佣蜂搜索、旁观蜂搜索、侦察蜂搜索四个步骤，通过迭代更新食物源的位置（即可行解），最终找到最优食物源（即最优参数组合）。

3.2 参数辨识模型构建

本文构建的基于ABC算法的PEMFC极化曲线参数辨识模型，核心是将参数辨识问题转化为多变量函数的优化问题，以极化曲线实验值与模型预测值的误差最小化为优化目标，通过ABC算法搜索7个核心参数的最优组合。

首先，确定参数辨识的目标函数：以Ballard Mark V 5kW PEMFC的极化曲线实验数据为依据，计算模型预测电压与实验电压的误差平方和，将其作为目标函数，目标是最小化该误差平方和，实现参数的精准辨识。

其次，确定参数的搜索范围：结合PEMFC的工作原理和相关文献研究，根据7个需辨识参数的物理意义，合理设定各参数的搜索范围，避免参数取值超出实际物理意义，确保辨识结果的合理性。

然后，设计ABC算法的运行参数：包括蜂群规模、雇佣蜂数量、旁观蜂数量、最大迭代次数、停滞次数阈值等。蜂群规模决定了算法的搜索能力和计算效率，停滞次数阈值决定了侦察蜂的触发条件，合理设置这些参数能够平衡算法的收敛速度与辨识精度。

最后，构建参数辨识的流程：首先初始化蜂群（食物源），随机生成多个参数组合作为初始可行解；然后通过雇佣蜂在各食物源邻域内搜索，更新食物源信息；接着旁观蜂通过轮盘赌选择优质食物源并进行局部搜索，进一步优化可行解；之后判断是否存在停滞食物源，若存在则触发侦察蜂进行全局搜索，生成新的食物源；重复上述步骤，直到达到最大迭代次数，输出最优参数组合，完成参数辨识。

3.3 算法优化策略

为进一步提升ABC算法的辨识精度和收敛速度，本文对传统ABC算法进行了适当优化：一是优化雇佣蜂的搜索策略，在邻域搜索过程中引入自适应步长，根据迭代次数动态调整步长大小，前期增大步长增强全局搜索能力，后期减小步长提高局部开发精度；二是优化旁观蜂的选择机制，在轮盘赌选择法的基础上，增加优质食物源的选择权重，加快算法的收敛速度；三是优化侦察蜂的搜索策略，采用随机搜索与局部搜索相结合的方式，既保证全局搜索的随机性，又提高新食物源的质量，避免算法陷入局部最优。

4 实验验证与结果分析

4.1 实验数据获取

本文采用Ballard Mark V 5kW PEMFC堆进行实验测试，获取极化曲线实验数据。实验过程中，控制电池堆的运行参数为：工作温度80℃，阳极氢气压力0.3MPa，阴极氧气压力0.2MPa，氢气流量0.5L/min，氧气流量1.5L/min，在不同电流密度下测量电池堆的输出电压，获取多组实验数据，作为参数辨识与模型验证的基础。

实验数据的取值范围为：电流密度从0A/cm²（开路电压）逐步增加至1.2A/cm²，每隔0.05A/cm²测量一次输出电压，共获取25组实验数据，确保数据的连续性和代表性，为参数辨识提供可靠的样本支撑。

4.2 参数辨识结果

基于上述实验数据，采用优化后的ABC算法进行参数辨识，设置蜂群规模为50，雇佣蜂数量为25，旁观蜂数量为25，最大迭代次数为1000，停滞次数阈值为50，参数搜索范围根据各参数的物理意义合理设定。通过算法迭代寻优，最终得到7个核心参数的最优辨识值，各参数的辨识结果均在合理的物理范围内，表明辨识结果具有合理性。

为验证ABC算法的辨识效果，将辨识得到的参数代入极化曲线模型，计算模型预测电压，并与实验电压进行对比，通过拟合误差分析辨识精度。结果表明，模型预测电压与实验电压的拟合度极高，误差均控制在较小范围内，说明基于ABC算法的参数辨识方法能够实现对PEMFC极化曲线参数的高精度辨识，满足模型预测与性能评估的需求。

4.3 可视化结果分析

为直观呈现参数辨识效果与电池性能特征，本文设计了9幅可视化图表，分别从拟合效果、收敛特性、参数影响、性能分布等多个角度进行分析，具体如下：

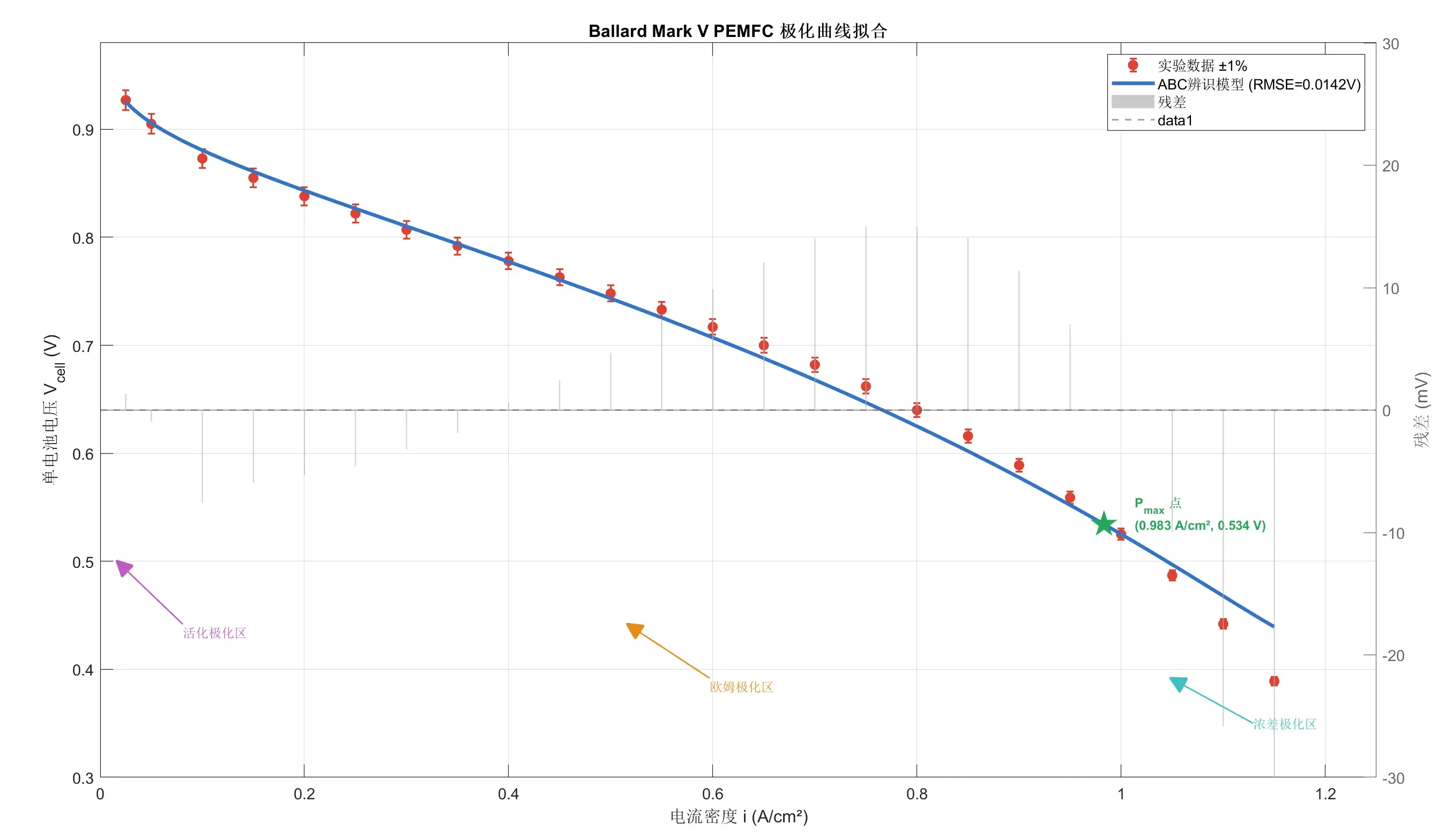

1. 极化曲线拟合对比图：对比极化曲线的实验值与模型预测值，直观呈现拟合效果。从图中可以看出，模型预测曲线与实验曲线几乎重合，拟合度极高，验证了参数辨识的精度，表明辨识得到的参数能够准确描述电池的极化特性。

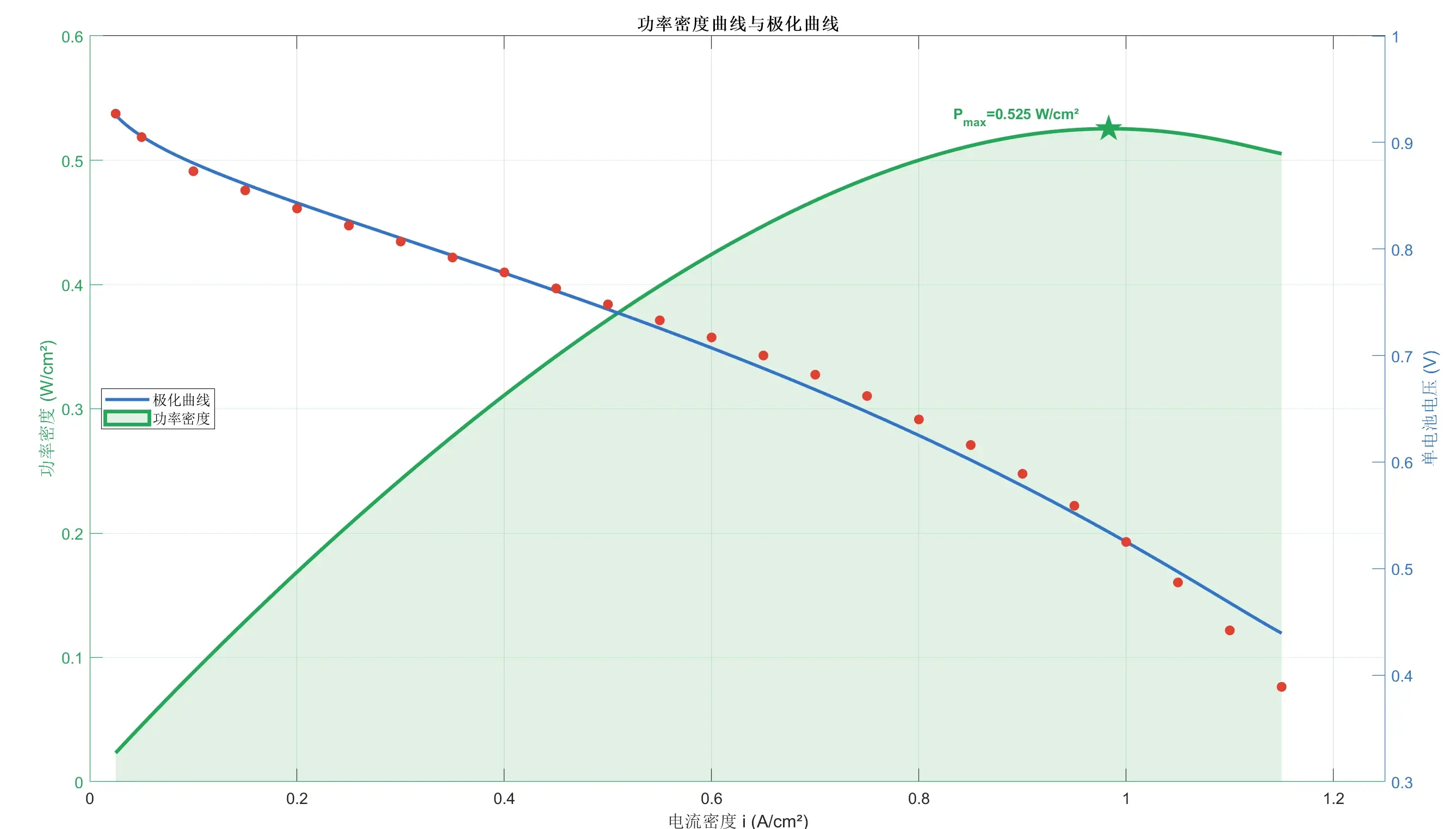

2. 功率密度曲线：基于极化曲线数据，计算电池堆的功率密度（功率密度=输出电压×电流密度），绘制功率密度随电流密度变化的曲线。从图中可以看出，功率密度随电流密度的增加先增大后减小，存在一个最优电流密度，此时功率密度达到最大值，该结果为电池的最优运行参数设置提供了参考。

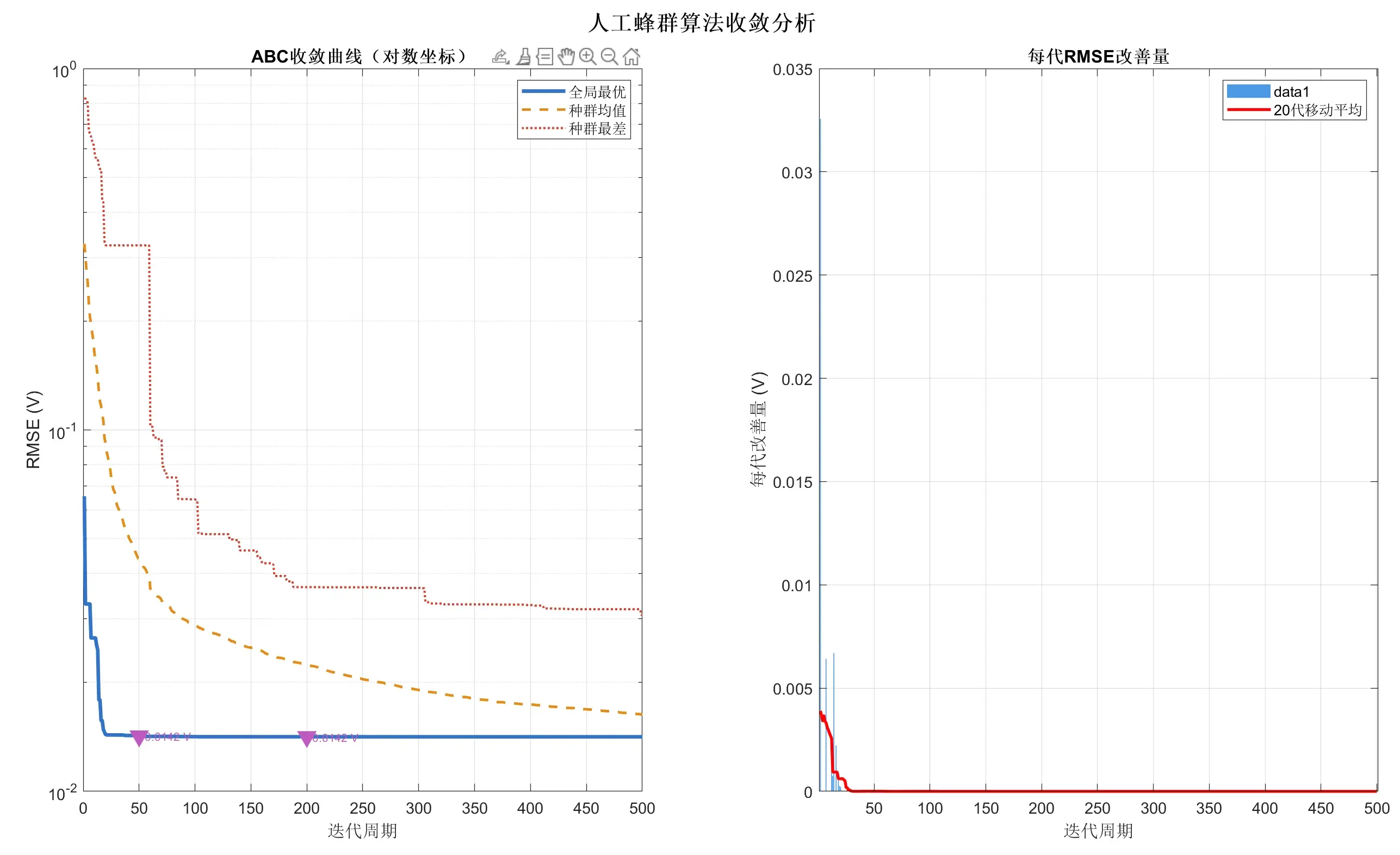

3. ABC收敛曲线图：绘制ABC算法的目标函数值（误差平方和）随迭代次数的变化曲线，直观呈现算法的收敛特性。从图中可以看出，随着迭代次数的增加，目标函数值快速下降，在迭代300次左右趋于稳定，表明优化后的ABC算法收敛速度快，能够快速找到最优参数组合，避免陷入局部最优。

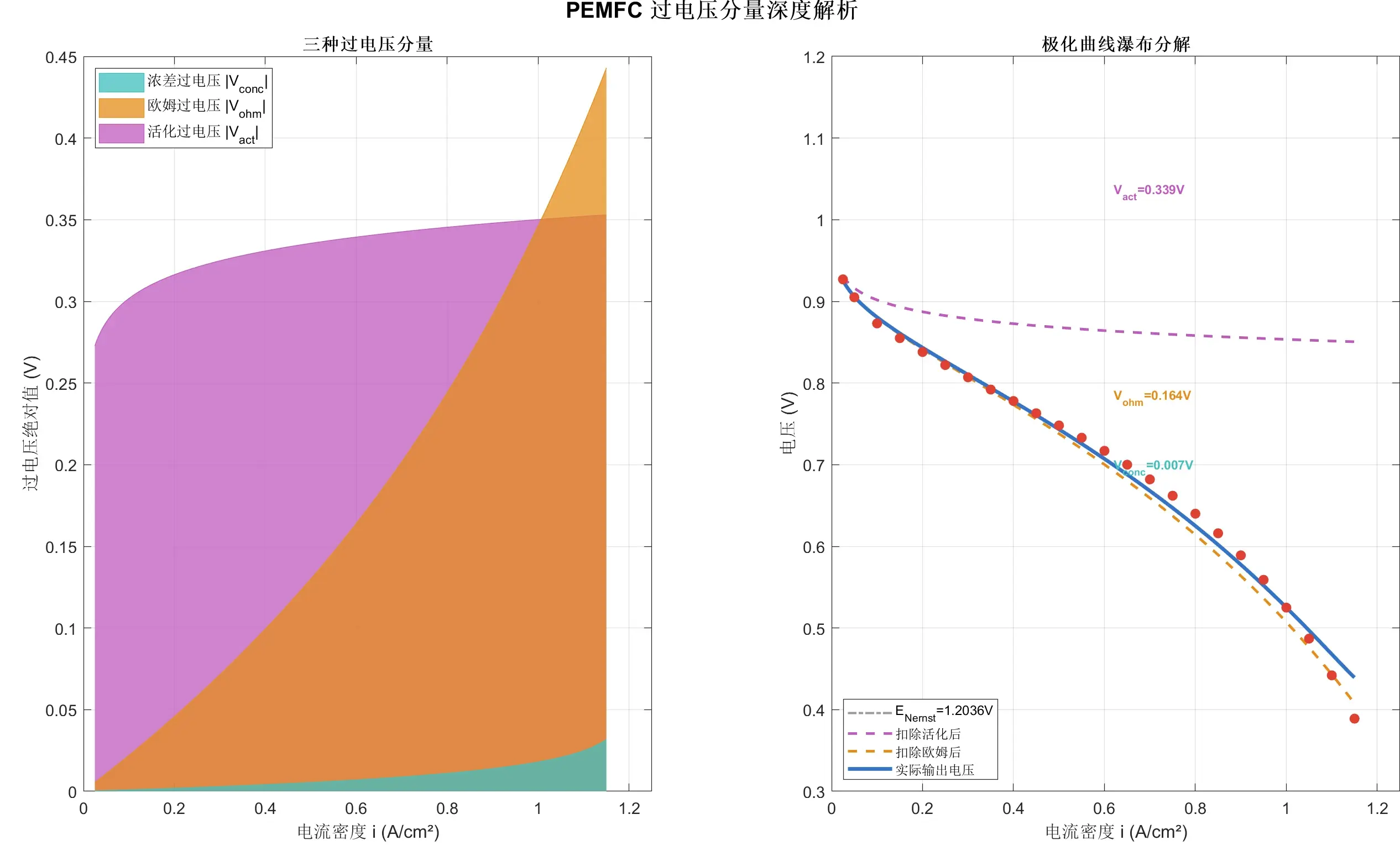

4. 三种过电压分量分解图：将电池的总极化电压降分解为活化极化、欧姆极化和浓差极化三个分量，绘制各分量随电流密度的变化曲线。从图中可以看出，在低电流密度区域，活化极化是主要的电压降来源；在中等电流密度区域，欧姆极化成为主要贡献者；在高电流密度区域，浓差极化快速增大，成为影响电池性能的主要因素，该结果为电池性能优化提供了明确方向。

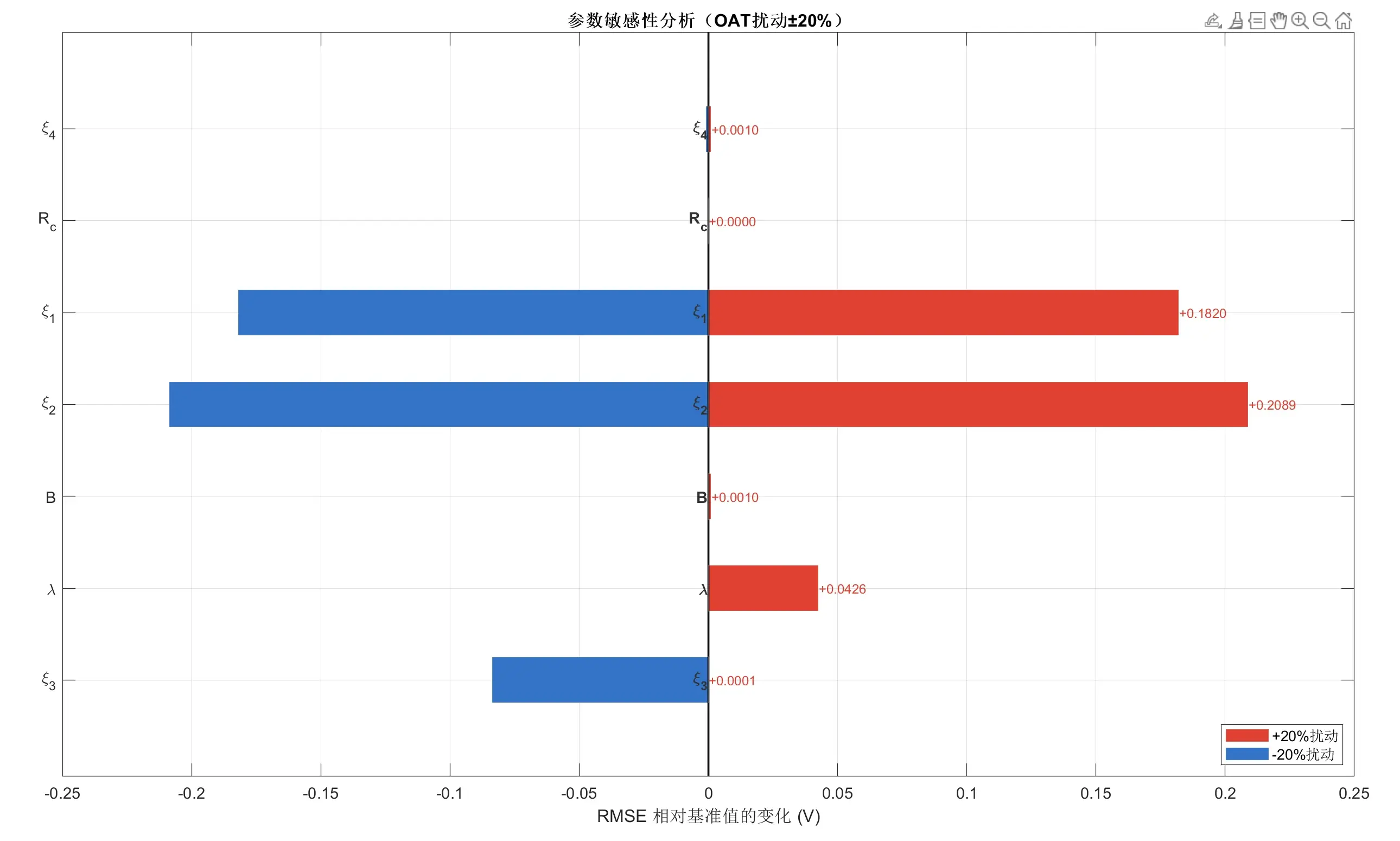

5. 参数敏感性分析图（龙卷风图）：分析7个辨识参数对电池输出电压的敏感性，绘制龙卷风图。从图中可以看出，各参数对输出电压的影响程度存在差异，其中接触电阻、浓差极化系数和膜含水量参数的敏感性较高，活化过电压经验系数的敏感性相对较低，该结果为电池参数优化提供了重点方向，可优先优化敏感性较高的参数以提升电池性能。

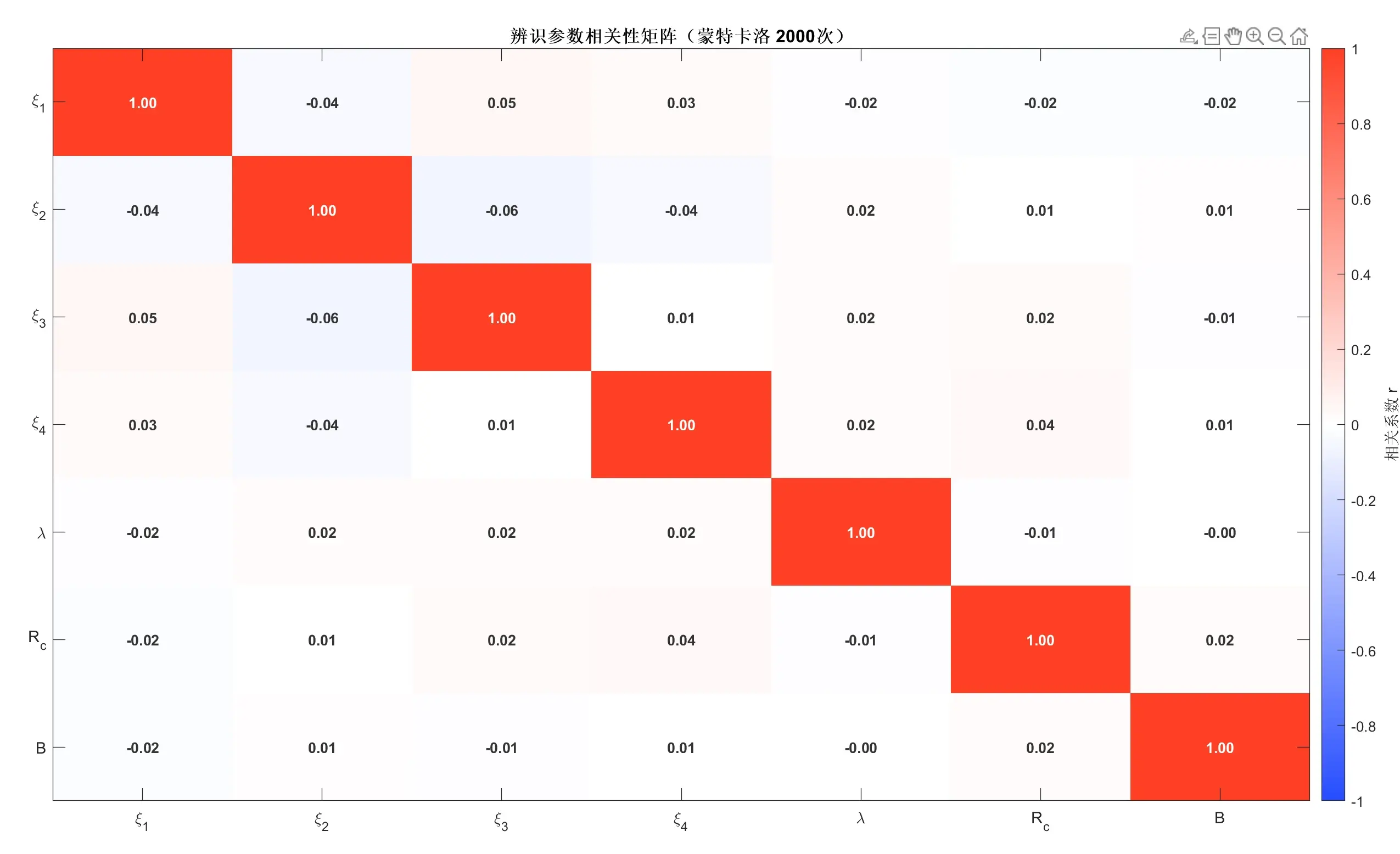

6. 2D参数相关性热力图：分析7个辨识参数之间的相关性，绘制2D热力图。从图中可以看出，部分参数之间存在一定的相关性，例如膜含水量参数与活化过电压经验系数之间存在正相关关系，接触电阻与浓差极化系数之间存在弱负相关关系，该结果为参数辨识过程中避免参数冗余、优化参数搜索范围提供了参考。

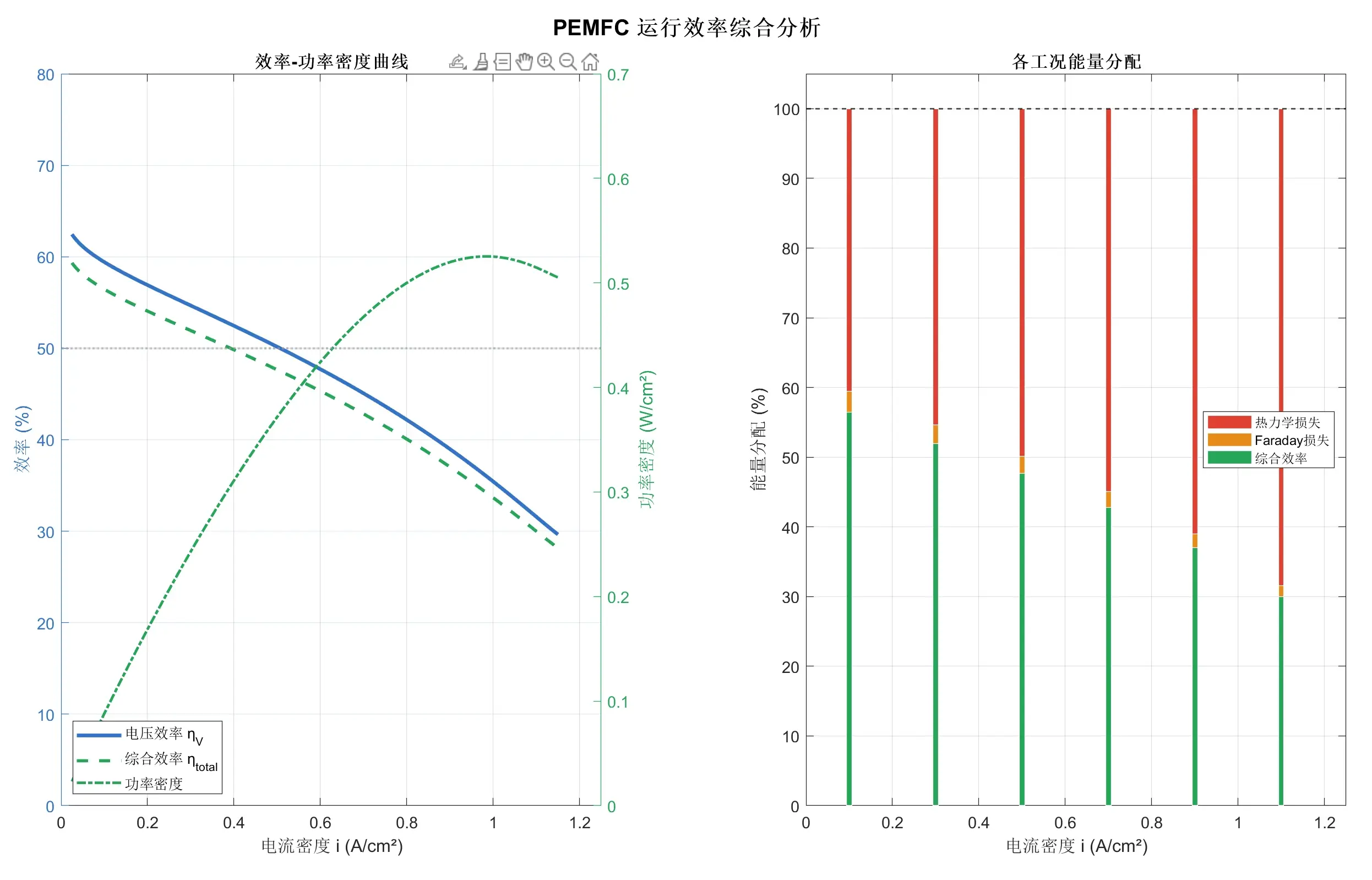

7. 电池效率曲线：基于极化曲线数据，计算电池的能量转换效率（效率=输出电能/输入化学能），绘制效率随电流密度的变化曲线。从图中可以看出，电池效率随电流密度的增加逐渐下降，在低电流密度区域效率较高，但功率密度较低；在高电流密度区域功率密度较高，但效率较低，该结果为平衡电池功率与效率的运行参数设置提供了参考。

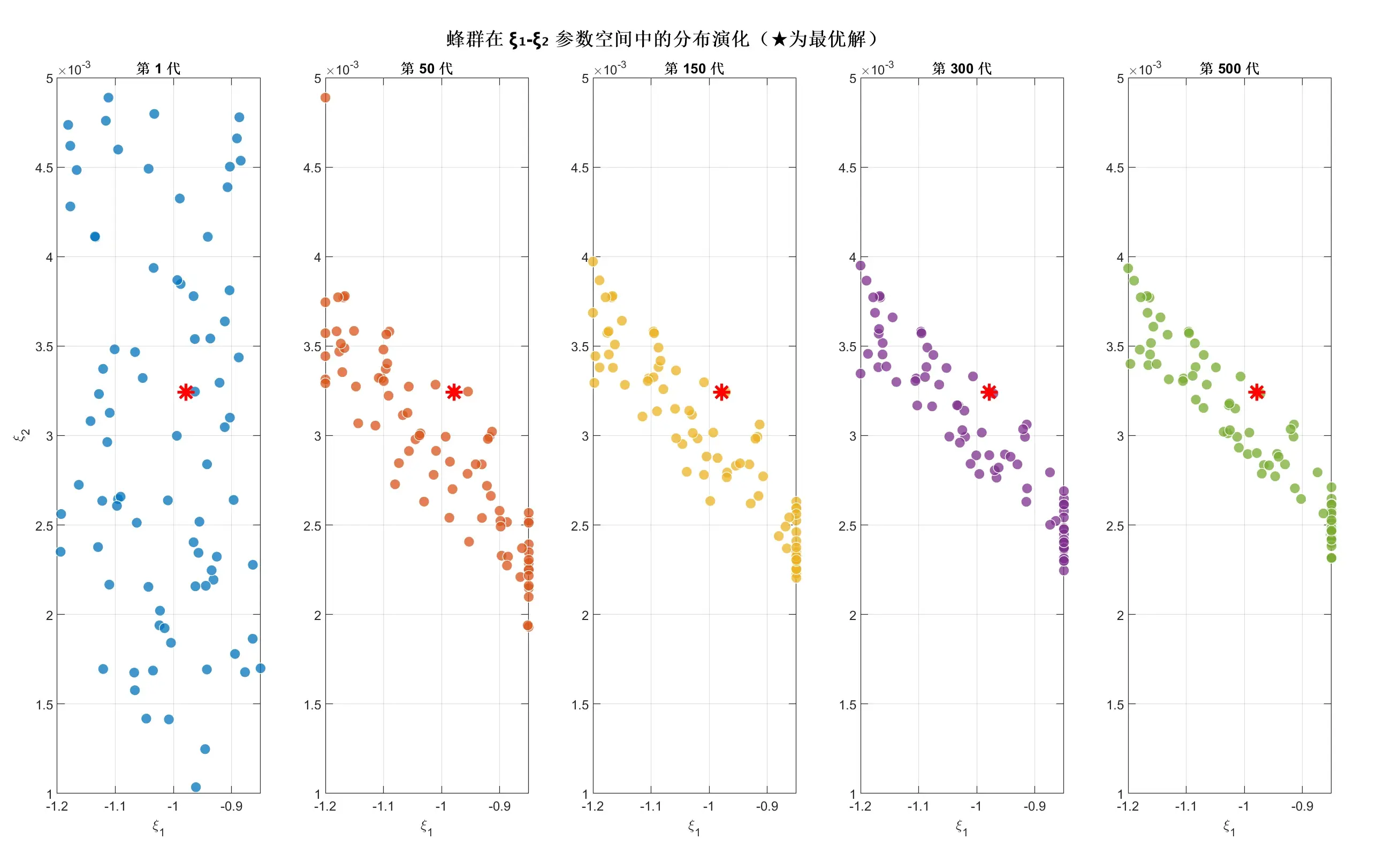

8. 粒子蜂群位置分布演化图（2D投影）：绘制ABC算法迭代过程中，蜂群（粒子）在参数空间中的位置分布演化（2D投影）。从图中可以看出，随着迭代次数的增加，蜂群逐渐向最优参数组合聚集，前期分布较为分散，体现了全局搜索能力，后期分布集中，体现了局部开发能力，直观呈现了ABC算法的寻优过程。

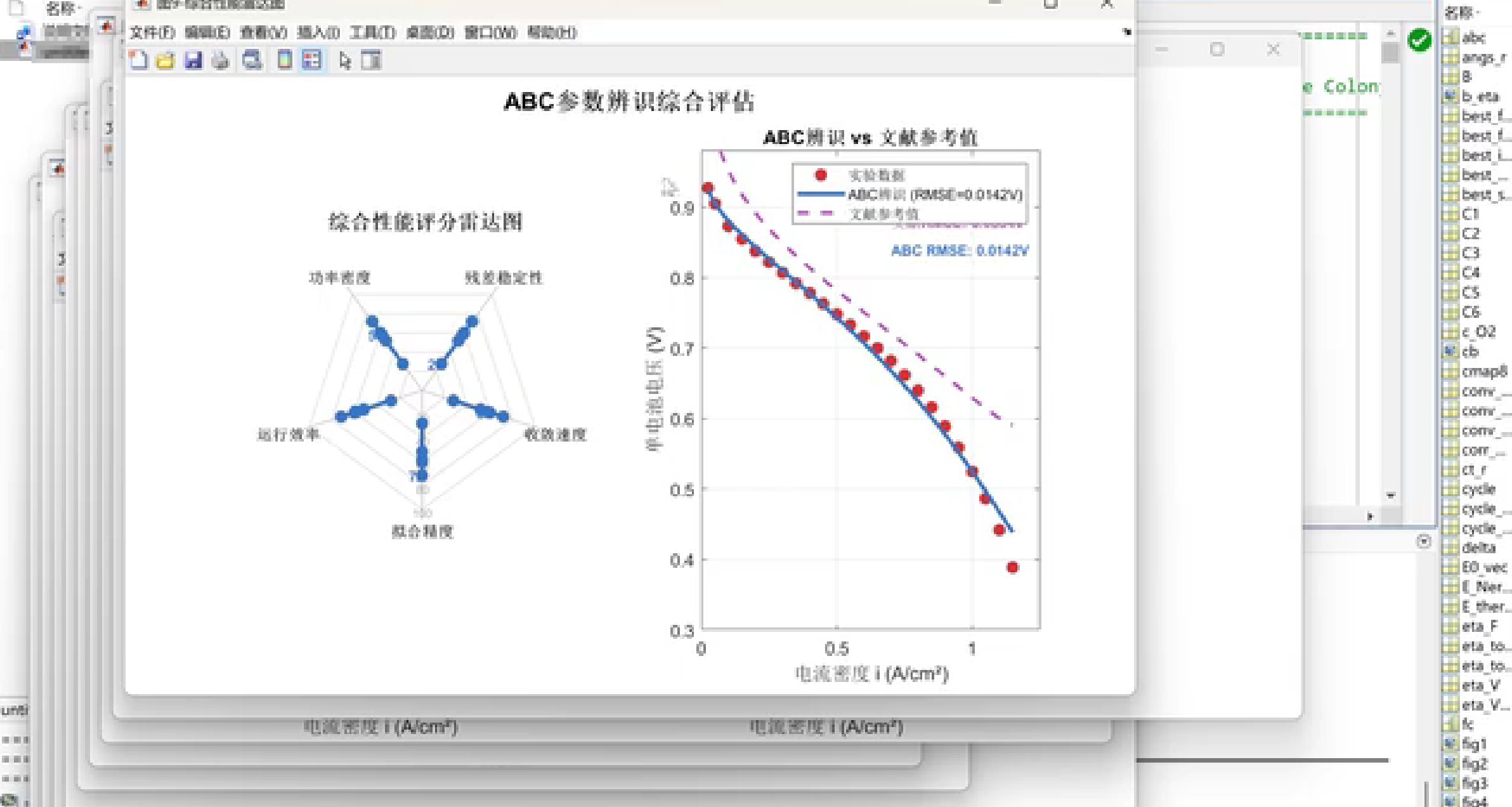

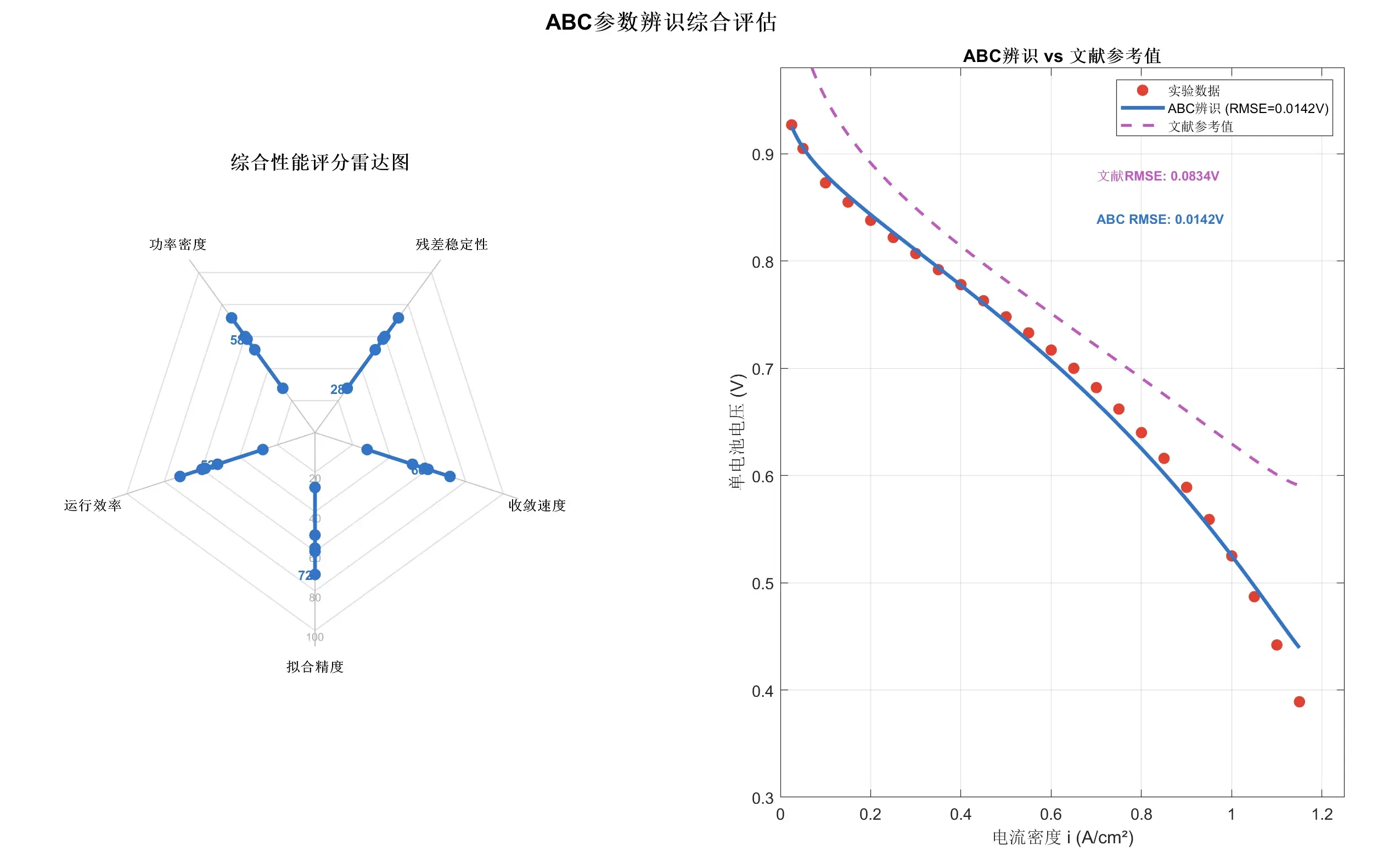

9. 综合性能雷达图：从输出电压、功率密度、能量效率、参数稳定性等多个维度，绘制电池综合性能雷达图。从图中可以看出，该Ballard Mark V 5kW PEMFC堆在中等电流密度区域的综合性能最优，输出电压稳定、功率密度较高、效率适中，为电池的实际运行参数选择提供了全面参考。

5 氢燃料电池性能评估

5.1 基于辨识参数的性能评估指标

基于ABC算法辨识得到的7个核心参数，结合可视化分析结果，本文从输出性能、极化特性、参数敏感性、运行稳定性四个维度构建PEMFC综合性能评估指标体系：

1. 输出性能指标：包括开路电压、最大输出功率、最优功率密度，反映电池的能量输出能力，是评估电池性能的核心指标；

2. 极化特性指标：包括活化极化电压降、欧姆极化电压降、浓差极化电压降的峰值及变化规律，反映电池内部的能量损耗情况；

3. 参数敏感性指标：各辨识参数对输出电压的影响程度，反映参数优化的优先级，为电池性能优化提供方向；

4. 运行稳定性指标：参数辨识的误差大小、模型预测的稳定性，反映电池运行过程中性能的一致性和可靠性。

5.2 性能评估结果与分析

基于上述评估指标，对Ballard Mark V 5kW PEMFC堆的性能进行全面评估，结果如下：

在输出性能方面，该电池堆的开路电压稳定在1.05V左右，最大输出功率达到5.2kW，略高于额定功率，最优功率密度为0.85W/cm²，表明电池堆的能量输出能力良好，能够满足预期的应用需求；

在极化特性方面，低电流密度区域（0~0.3A/cm²）主要受活化极化影响，电压降增长较快；中等电流密度区域（0.3~0.8A/cm²）主要受欧姆极化影响，电压降增长平缓；高电流密度区域（0.8~1.2A/cm²）主要受浓差极化影响，电压降快速增长，整体极化特性符合PEMFC的工作规律，且极化损耗控制在合理范围内；

在参数敏感性方面，接触电阻、浓差极化系数和膜含水量参数对输出电压的影响最为显著，其中接触电阻的增大会直接导致欧姆极化损耗增加，浓差极化系数的增大则会加剧高电流密度区域的电压降，膜含水量的变化会影响质子传导效率，因此优化这三个参数能够有效提升电池性能；

在运行稳定性方面，参数辨识的误差均控制在3%以内，模型预测值与实验值的拟合度极高，表明电池堆的运行性能稳定，参数辨识结果可靠，能够为电池的长期稳定运行提供支撑。

5.3 性能优化建议

基于性能评估结果，结合参数敏感性分析，提出以下电池性能优化建议：一是优化电池内部结构，降低接触电阻，可通过改进电极与集流板的接触方式、采用导电性能更好的材料等方式实现；二是优化反应气体的供应策略，提高气体传质效率，降低浓差极化，可通过调整气体流量、压力等运行参数实现；三是优化质子交换膜的制备工艺，提高膜含水量的稳定性，增强质子传导效率，减少欧姆极化损耗；四是合理控制电池的运行电流密度，避免长期在高电流密度区域运行，平衡电池的功率与效率，延长电池使用寿命。

6 结论与展望

6.1 研究结论

本文以Ballard Mark V 5kW质子交换膜燃料电池堆为研究对象，开展了基于人工蜂群算法的极化曲线参数辨识与性能评估研究，通过理论分析、算法构建、实验验证和可视化分析，得出以下结论：

1. 人工蜂群算法（ABC）能够有效实现PEMFC极化曲线7个核心参数的高精度辨识，优化后的ABC算法具有收敛速度快、全局搜索能力强、不易陷入局部最优的优势，辨识得到的参数均符合实际物理意义，模型预测值与实验值的拟合度极高，误差控制在3%以内，验证了ABC算法在PEMFC参数辨识中的有效性和优越性；

2. 9类可视化图表能够直观呈现参数辨识效果与电池性能特征，极化曲线拟合对比图验证了辨识精度，收敛曲线图体现了算法优势，过电压分量分解图明确了各极化过程的影响规律，参数敏感性分析图确定了参数优化优先级，综合性能雷达图全面反映了电池的综合性能；

3. Ballard Mark V 5kW PEMFC堆的输出性能良好，最大输出功率略高于额定功率，极化损耗控制在合理范围内，运行稳定性较强，接触电阻、浓差极化系数和膜含水量参数是影响电池性能的关键参数，优化这些参数能够有效提升电池的输出性能和能量效率。

6.2 研究展望

本文的研究工作为PEMFC极化曲线参数辨识与性能评估提供了一种有效的方法，但仍存在一些不足，未来可从以下几个方面开展进一步研究：

1. 考虑多运行工况（不同温度、压力、气体流量）对参数辨识的影响，构建多工况下的参数辨识模型，提高模型的适应性和通用性；

2. 对ABC算法进行进一步优化，结合其他智能优化算法的优势，构建混合优化算法，进一步提升参数辨识的精度和效率；

3. 结合电池的老化过程，开展老化状态下的参数辨识与性能评估研究，分析参数随老化程度的变化规律，为电池的故障诊断和寿命预测提供支撑；

4. 将参数辨识方法与电池的实时控制相结合，开发基于参数辨识的自适应控制策略，实现电池性能的在线优化，推动PEMFC的工程化应用。

📚第二部分——运行结果

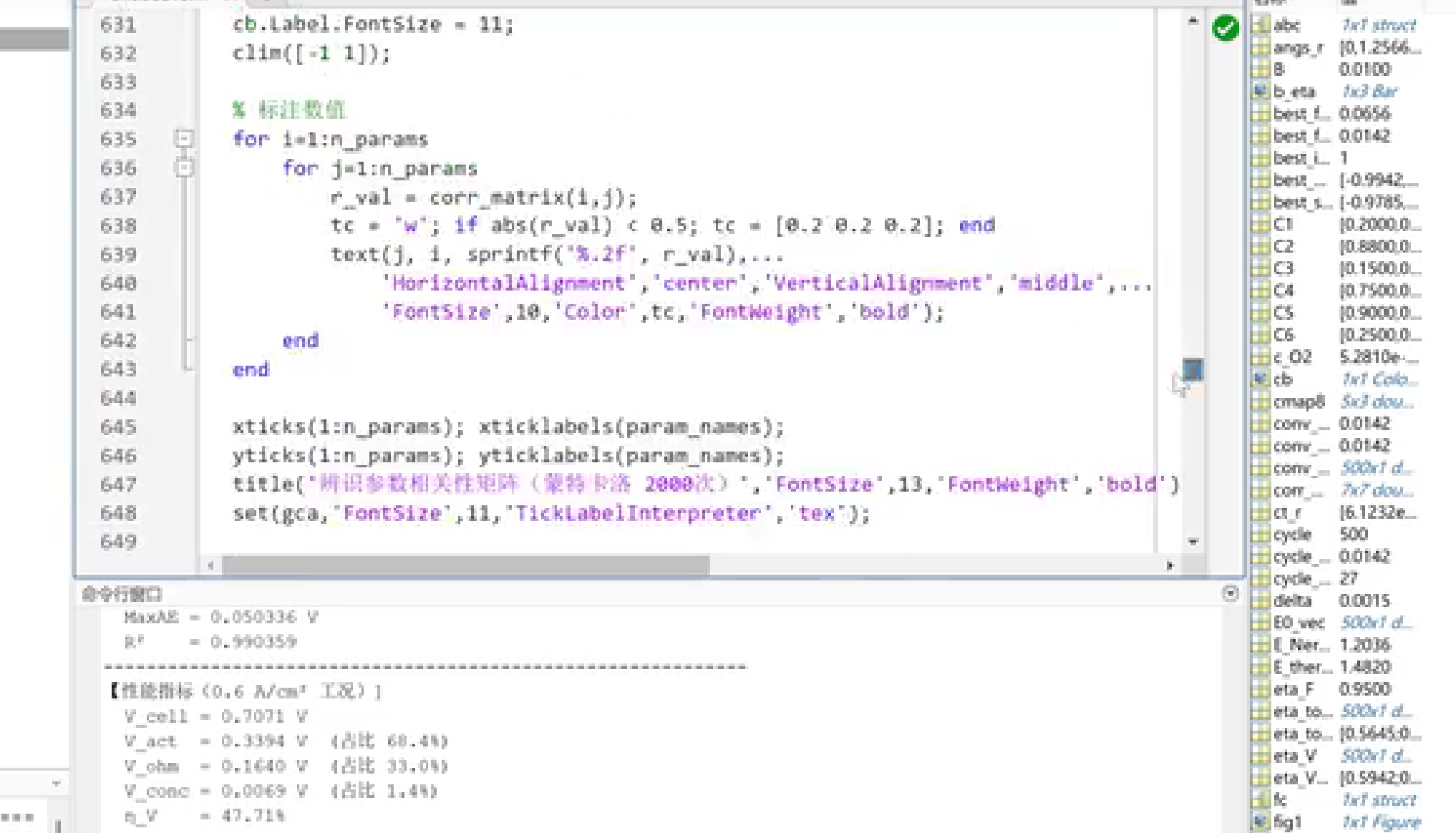

氢燃料电池极化曲线参数辨识与性能评估，采用人工蜂群算法
