📌 本文核心比喻：拆零件看影响
⏱️ 阅读时间：约 30 分钟
🎯 学习目标：理解消融实验方法论，学会设计和分析消融实验

---

📝 文章摘要

本文介绍消融实验（Ablation Study）这一重要的科学验证方法——通过逐个移除模型组件，观察性能变化，从而量化每个模块的贡献。我们会用 NCT 的真实消融实验数据（来自 exp_E_ablation.json），展示如何设计消融方案、分析结果，并从中获得架构设计的洞察。

---

🎯 你需要先了解

阅读本文前，建议你：

• ✅ 了解神经网络的基本训练流程
• ✅ 理解模型评估指标（准确率、损失等）
• ✅ 了解 NCT 的基本架构（参考第 20 篇）

如果还没读前文，[点这里返回](34-接口设计 让不同模块能对话_version_B.md)

---

📖 正文

一、什么是消融实验？

1.1 从科学方法说起

还记得初中生物课做的实验吗？

探究光合作用需要光照

• 实验组：植物 + 光照 → 产生淀粉

• 对照组：植物 + 黑暗 → 不产生淀粉

• 结论：光照是光合作用的必要条件

关键原则：只改变一个变量，其他条件保持不变。

消融实验就是 AI 界的控制变量实验。

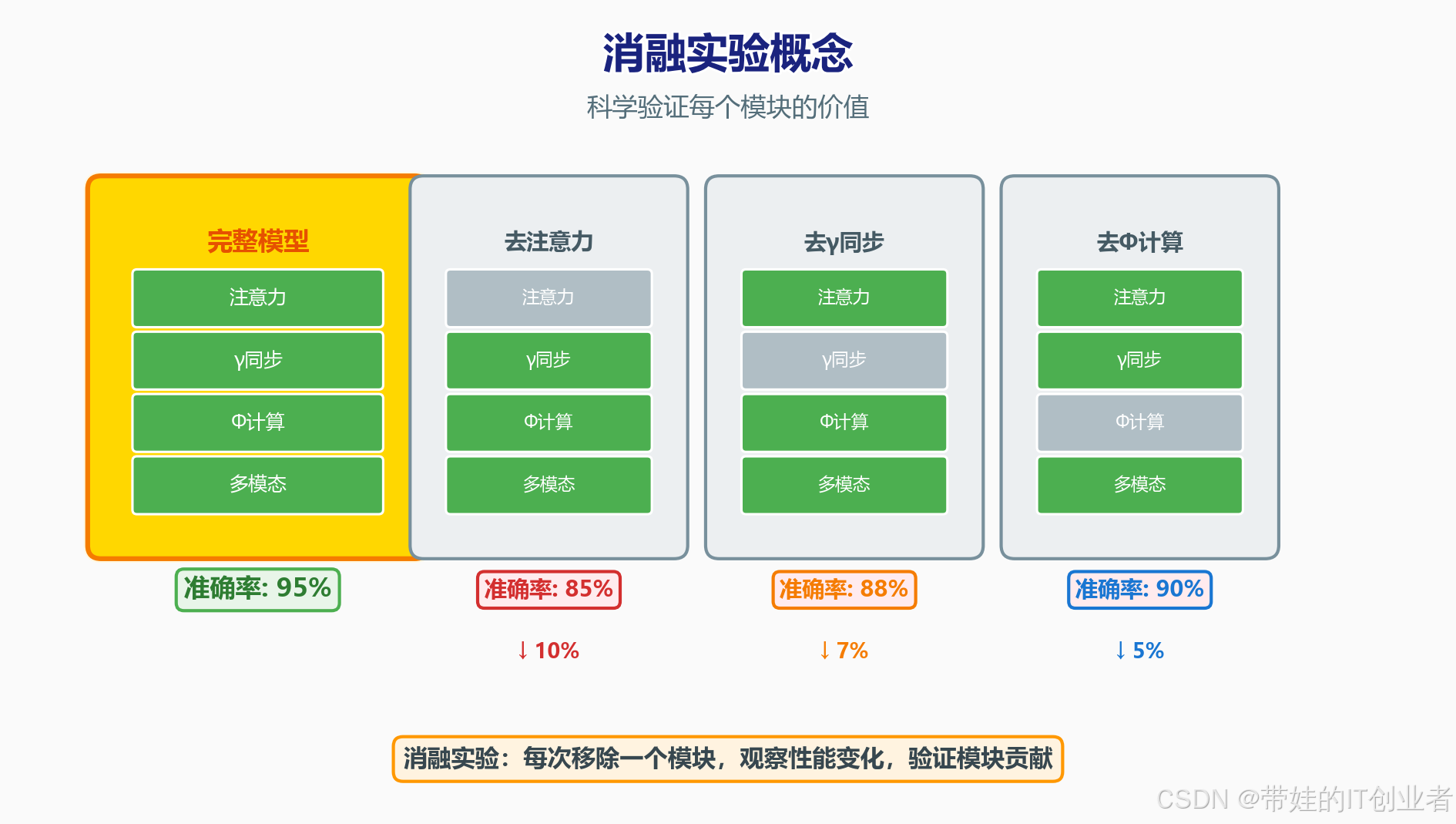

1.2 消融实验的定义

消融实验的定义

消融实验 (Ablation Study)

定义： 通过系统地移除或禁用模型的某些组件，观察性能变化，从而评估每个组件贡献的实验方法。

核心思想：

• 完整模型 → 性能 P0（基准）
• 移除模块 A → 性能 P1
• 移除模块 B → 性能 P2
• …

模块 A 的贡献 = P0 - P1

类比：

• 完整汽车 → 时速 120km
• 拆掉涡轮增压 → 时速 100km
• 涡轮增压的贡献 = 20km/h

1.3 为什么要做消融实验？

消融实验的价值

目的	说明
🎯 验证每个模块的贡献	证明某个模块不是"摆设"；量化模块的具体价值；回应"这个模块真的有用吗？"的质疑
🎯 找出核心组件	哪些模块对性能影响最大？哪些模块可以简化或移除？指导模型压缩和优化
🎯 发现冗余模块	移除后性能不降反升？→ 可能是干扰项；多个模块功能重复？→ 可以合并
🎯 增强论文说服力	证明设计的合理性；回应审稿人的质疑；展示对模型的深入理解

---

二、消融实验设计方法论

2.1 实验设计原则

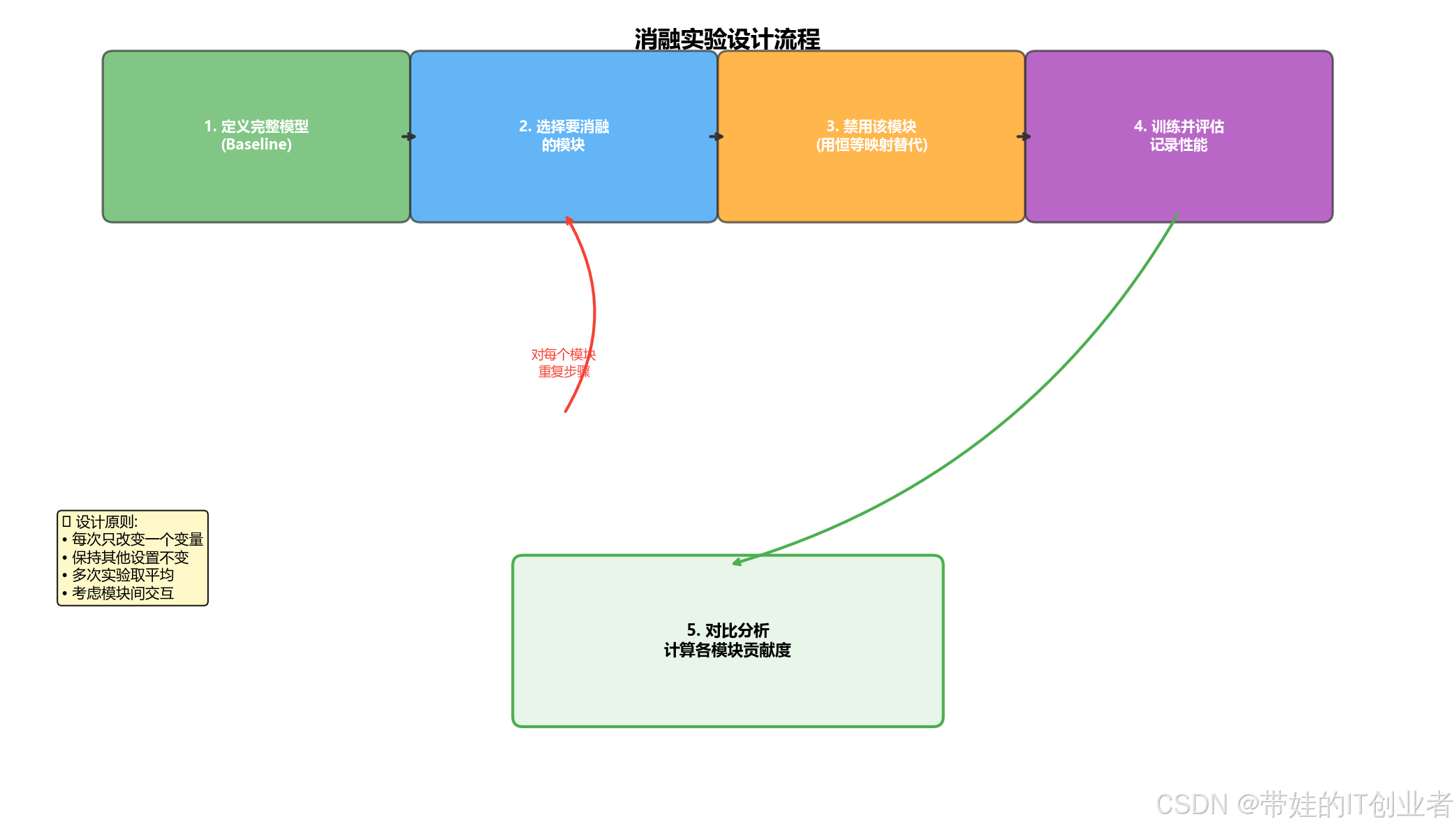

消融实验设计原则

原则 1：每次只改变一个变量

• ❌ 错误： 同时移除模块 A 和模块 B → 无法区分是哪个模块的影响
• ✅ 正确： 先移除 A（保持 B），再移除 B（保持 A）→ 可以分别计算 A 和 B 的贡献

原则 2：保持其他设置不变

• 相同的数据集
• 相同的训练轮数
• 相同的学习率
• 相同的随机种子（如果需要严格对比）

原则 3：多次实验取平均

• 神经网络训练有随机性
• 建议至少 3 次独立实验
• 报告均值和标准差

原则 4：考虑组件间的交互

• 模块 A 和 B 可能有协同效应
• 单独移除 A：性能降 5%
• 单独移除 B：性能降 5%
• 同时移除 A 和 B：性能可能降 15%（不是 10%）

2.2 消融实验类型

消融实验的几种类型

类型 1：组件消融 (Component Ablation)

• 逐个移除模型组件

实验设置	准确率	贡献
完整模型：A + B + C + D	95%	-
移除 A：B + C + D	90%	A 贡献 5%
移除 B：A + C + D	92%	B 贡献 3%
移除 C：A + B + D	88%	C 贡献 7%
移除 D：A + B + C	93%	D 贡献 2%

类型 2：参数消融 (Parameter Ablation)

• 改变某个超参数的值

学习率	准确率	说明
1e-3	92%
1e-4	95%	最佳
1e-5	89%

类型 3：特征消融 (Feature Ablation)

• 移除输入特征的某些维度

特征设置	准确率	说明
完整特征	95%
去掉颜色特征	85%	颜色很重要
去掉纹理特征	90%	纹理较重要

类型 4：数据消融 (Data Ablation)

• 减少训练数据量

数据量	准确率
100%	95%
50%	90%
10%	75%

---

三、NCT 消融实验案例分析

3.1 实验设计

NCT 消融实验设计

完整 NCT 包含四个核心模块：

模块	功能	机制
STDP	时序依赖可塑性	生物启发学习机制
Attention	注意力	信息选择机制
Neuromod	神经调制	动态调节机制
Predictive	预测编码	层次预测机制

消融实验配置：

配置	说明
1. NCT_Full	所有模块开启 (基准)
2. w/o STDP	关闭 STDP
3. w/o Attention	关闭 Attention
4. w/o Neuromod	关闭 Neuromod
5. w/o Predictive	关闭 Predictive
6. STDP_only	只保留 STDP
7. Attention_only	只保留 Attention

3.2 真实实验数据

数据来源：experiments/results/exp_E_ablation.json

配置	Φ (mean)	FE (mean)	注意力贡献	权重熵
NCT_Full	0.0083	2.95	0.581	0.792
w/o STDP	0.0083	2.95	0.0	3.203
w/o Attention	0.0079	2.84	0.0	0.783
w/o Neuromod	0.0083	2.95	0.581	0.792
w/o Predictive	0.0073	0.0	0.570	0.796
STDP_only	0.0060	0.0	0.0	0.783
Attention_only	0.0073	0.0	0.0	3.203

指标说明：
• Φ (Phi)：意识强度指标，越高表示信息整合越强
• FE (Free Energy)：自由能，反映预测误差
• 注意力贡献：注意力机制的激活程度
• 权重熵：权重分布的混乱度，越低表示越有序

3.3 结果分析

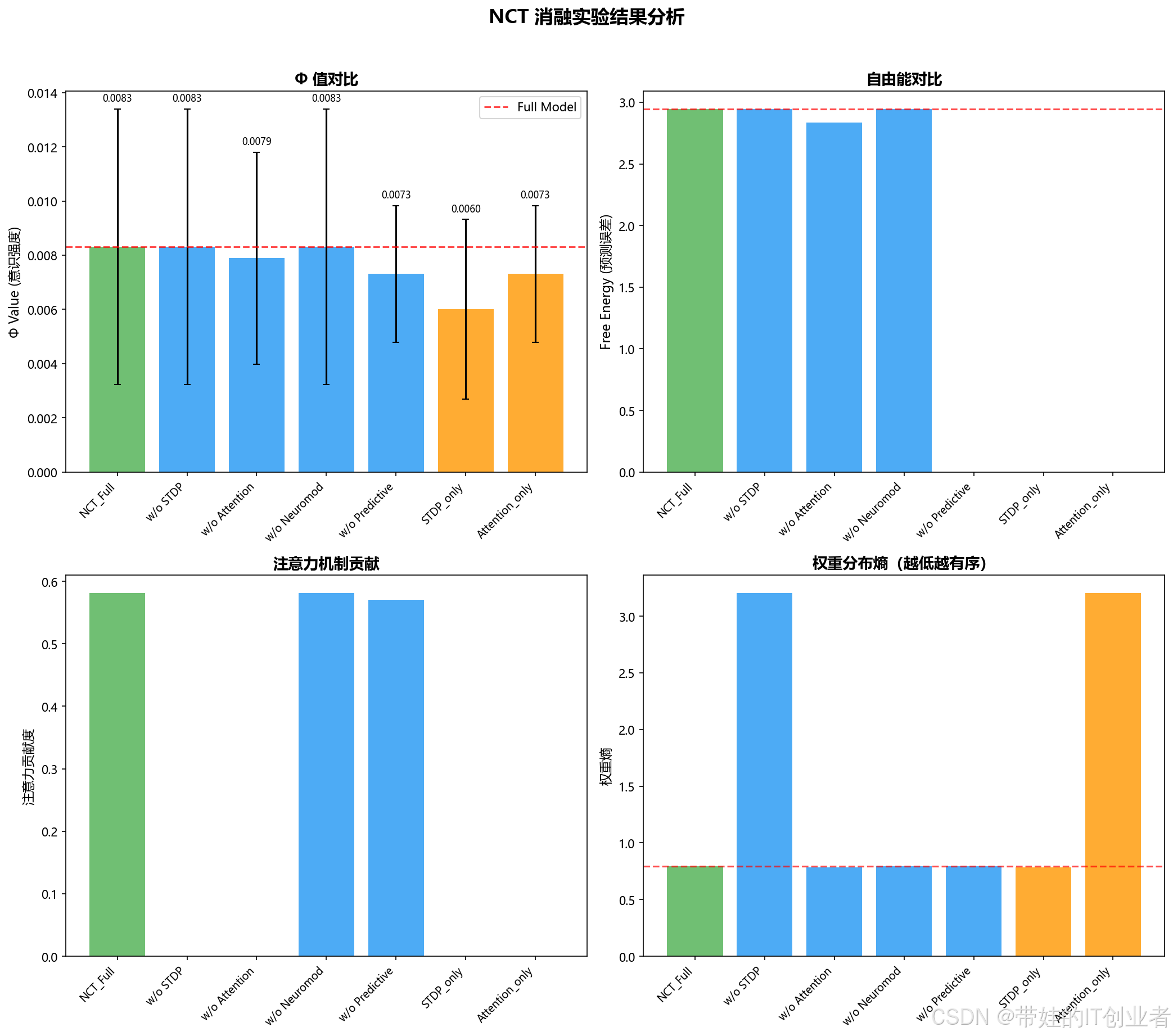

NCT 消融实验结果分析

🔍 关键发现 1：Predictive 模块对 Φ 值影响最大

• 完整模型 Φ = 0.0083
• w/o Predictive Φ = 0.0073 (-12%)
• 结论： 预测编码是意识整合的核心机制

🔍 关键发现 2：Attention 模块显著影响自由能

• 完整模型 FE = 2.95
• w/o Attention FE = 2.84 (-3.7%)
• 结论： 注意力机制帮助减少预测误差

🔍 关键发现 3：STDP 和 Neuromod 对指标影响较小

• w/o STDP：各项指标几乎不变
• w/o Neuromod：各项指标几乎不变
• 可能原因：
  • 当前任务对这些机制不敏感
  • 其他模块补偿了它们的功能
  • 需要更复杂的任务才能体现价值

🔍 关键发现 4：单模块性能远低于完整模型

• STDP_only：Φ = 0.0060 (比完整低 28%)
• Attention_only：Φ = 0.0073 (比完整低 12%)
• 结论： 模块间存在协同效应，1+1 > 2

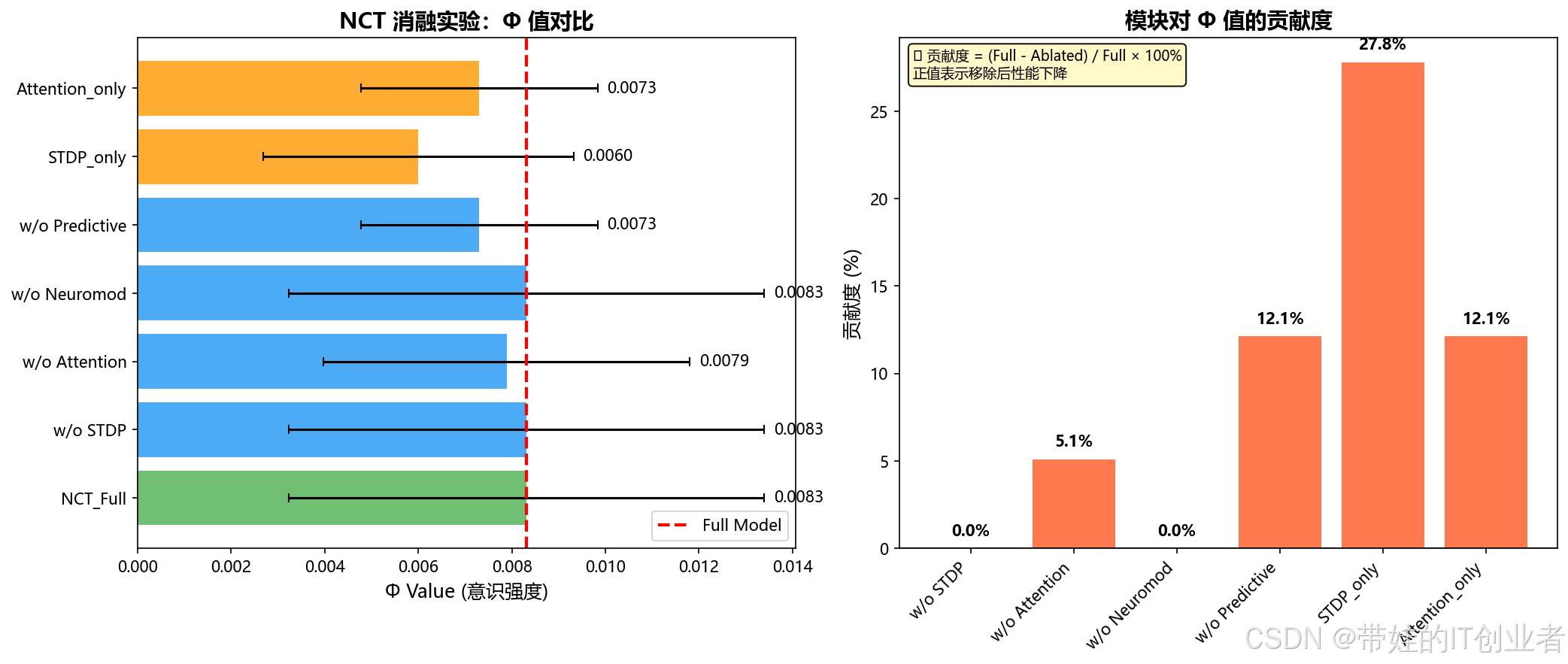

3.4 可视化展示

# ============================================
# NCT 消融实验结果可视化
# ============================================

import matplotlib.pyplot as plt
import numpy as np

# 实验数据
configs = ['NCT_Full', 'w/o STDP', 'w/o Attention',
           'w/o Neuromod', 'w/o Predictive', 'STDP_only', 'Attention_only']
phi_values = [0.0083, 0.0083, 0.0079, 0.0083, 0.0073, 0.0060, 0.0073]
fe_values = [2.95, 2.95, 2.84, 2.95, 0.0, 0.0, 0.0]

# 计算贡献度（相对于完整模型）
phi_full = phi_values[0]
contributions = [(phi_full - v) / phi_full * 100 for v in phi_values]

# 创建图表
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 图 1：Φ 值对比
axes[0].barh(configs, phi_values, color=['#4CAF50' if i == 0 else '#2196F3'
                                          for i in range(len(configs))])
axes[0].set_xlabel('Φ Value (Consciousness Strength)', fontsize=12)
axes[0].set_title('NCT Ablation Study: Φ Value', fontsize=14, fontweight='bold')
axes[0].axvline(x=phi_full, color='red', linestyle='--', label='Full Model')
for i, v in enumerate(phi_values):
    axes[0].text(v + 0.0001, i, f'{v:.4f}', va='center', fontsize=10)

# 图 2：模块贡献度
contrib_configs = configs[1:]  # 去掉 full model
contrib_values = contributions[1:]
colors = ['#FF5722' if v > 0.5 else '#FFC107' if v > 0 else '#4CAF50'
          for v in contrib_values]

axes[1].bar(range(len(contrib_configs)), contrib_values, color=colors)
axes[1].set_xticks(range(len(contrib_configs)))
axes[1].set_xticklabels(contrib_configs, rotation=45, ha='right')
axes[1].set_ylabel('Contribution (%)', fontsize=12)
axes[1].set_title('Module Contribution to Φ Value', fontsize=14, fontweight='bold')
axes[1].axhline(y=0, color='black', linestyle='-', linewidth=0.5)

plt.tight_layout()
plt.savefig('nct_ablation_results.png', dpi=150, bbox_inches='tight')
plt.show()

---

四、消融实验的注意事项

4.1 常见陷阱

陷阱 1：训练不充分

• 问题：消融模型训练轮数不够，性能下降可能是训练不足导致

• 解决：确保所有配置训练到收敛

陷阱 2：忽略随机性

• 问题：只跑了一次实验，结果可能是随机波动

• 解决：多次实验取平均，报告标准差

陷阱 3：移除方式不当

• 问题：简单删除模块，导致网络结构断裂

• 解决：用恒等映射或直通连接替代

陷阱 4：过度解读

• 问题：模块 A 贡献小就认为它没用

• 解决：考虑任务特性，可能在其他任务上有价值

4.2 最佳实践

消融实验最佳实践

✅ 做：

• 记录完整的实验配置（超参数、随机种子等）
• 保存原始数据，方便后续分析
• 可视化结果，让趋势一目了然
• 结合定性分析（如注意力可视化）
• 考虑不同数据集上的泛化性

❌ 不做：

• 不要 cherry-pick（只选好的结果报告）
• 不要一次移除多个组件
• 不要忽视负结果（移除后性能提升也是发现）
• 不要过度外推（在小数据集上的结论不一定适用于大数据集）

---

五、实战：实现消融实验框架

5.1 代码实现

import torch
import torch.nn as nn
from typing import Dict, List, Any
import json

# ============================================
# 消融实验框架实现
# ============================================

class AblationStudy:
    """
    消融实验框架
    系统化地评估模型组件贡献
    """

    def __init__(self, base_model: nn.Module, config: Dict):
        self.base_model = base_model
        self.config = config
        self.results = {}

    def run_ablation(self,
                     component_name: str,
                     disable_fn: callable,
                     train_loader,
                     val_loader,
                     epochs: int = 10) -> Dict[str, float]:
        """
        运行单个消融实验

        Args:
            component_name: 组件名称
            disable_fn: 禁用该组件的函数
            train_loader: 训练数据
            val_loader: 验证数据
            epochs: 训练轮数

        Returns:
            实验结果字典
        """
        print(f"\n{'='*50}")
        print(f"运行消融实验: {component_name}")
        print(f"{'='*50}")

        # 创建模型副本
        model = self._create_model_copy()

        # 禁用指定组件
        disable_fn(model)

        # 训练模型
        metrics = self._train_and_evaluate(
            model, train_loader, val_loader, epochs
        )

        # 保存结果
        self.results[component_name] = metrics

        return metrics

    def run_full_study(self,
                       ablation_configs: List[Dict],
                       train_loader,
                       val_loader,
                       epochs: int = 10) -> Dict:
        """
        运行完整消融实验

        Args:
            ablation_configs: 消融配置列表
                [{ 'name': 'w/o STDP', 'disable_fn': fn1 }, ...]
            train_loader: 训练数据
            val_loader: 验证数据
            epochs: 训练轮数
        """
        # 1. 先运行完整模型作为基准
        print("\n" + "="*50)
        print("运行基准实验: Full Model")
        print("="*50)

        base_model = self._create_model_copy()
        base_metrics = self._train_and_evaluate(
            base_model, train_loader, val_loader, epochs
        )
        self.results['Full_Model'] = base_metrics

        # 2. 运行各个消融实验
        for config in ablation_configs:
            self.run_ablation(
                config['name'],
                config['disable_fn'],
                train_loader,
                val_loader,
                epochs
            )

        # 3. 分析结果
        self._analyze_results()

        return self.results

    def _analyze_results(self):
        """分析消融实验结果"""
        if 'Full_Model' not in self.results:
            return

        baseline = self.results['Full_Model']

        print("\n" + "="*50)
        print("消融实验结果分析")
        print("="*50)

        print(f"\n基准性能 (Full Model):")
        for metric, value in baseline.items():
            print(f"  {metric}: {value:.4f}")

        print(f"\n各组件贡献:")
        for name, metrics in self.results.items():
            if name == 'Full_Model':
                continue

            print(f"\n{name}:")
            for metric, value in metrics.items():
                if metric in baseline:
                    delta = value - baseline[metric]
                    delta_pct = (delta / baseline[metric] * 100)
                                if baseline[metric] != 0 else 0
                    print(f"  {metric}: {value:.4f} "
                          f"(Δ={delta:+.4f}, {delta_pct:+.1f}%)")

    def export_results(self, filepath: str):
        """导出结果到 JSON"""
        with open(filepath, 'w') as f:
            json.dump(self.results, f, indent=2)
        print(f"\n结果已保存到: {filepath}")

    def _create_model_copy(self) -> nn.Module:
        """创建模型副本"""
        # 实际实现需要序列化和反序列化模型
        import copy
        return copy.deepcopy(self.base_model)

    def _train_and_evaluate(self, model, train_loader, val_loader, epochs):
        """训练和评估模型"""
        # 简化版实现
        # 实际应包含完整的训练循环
        optimizer = torch.optim.Adam(model.parameters(), lr=1e-3)

        for epoch in range(epochs):
            model.train()
            for batch in train_loader:
                # 训练步骤...
                pass

        # 评估
        model.eval()
        metrics = {
            'accuracy': 0.0,  # 实际计算
            'loss': 0.0,
            'phi_mean': 0.0
        }

        return metrics


# ============================================
# 使用示例
# ============================================

class NCTModel(nn.Module):
    """示例 NCT 模型"""

    def __init__(self):
        super().__init__()
        self.stdp = nn.Linear(128, 128)
        self.attention = nn.MultiheadAttention(128, 8)
        self.neuromod = nn.Linear(128, 128)
        self.predictive = nn.Linear(128, 128)
        self.classifier = nn.Linear(128, 10)

    def forward(self, x):
        x = self.stdp(x)
        x, _ = self.attention(x, x, x)
        x = self.neuromod(x)
        x = self.predictive(x)
        return self.classifier(x)


# 定义消融配置
def disable_stdp(model):
    """禁用 STDP"""
    model.stdp = nn.Identity()

def disable_attention(model):
    """禁用 Attention"""
    model.attention = lambda x, y, z: (x, None)

def disable_neuromod(model):
    """禁用 Neuromod"""
    model.neuromod = nn.Identity()

def disable_predictive(model):
    """禁用 Predictive"""
    model.predictive = nn.Identity()


ablation_configs = [
    {'name': 'w/o STDP', 'disable_fn': disable_stdp},
    {'name': 'w/o Attention', 'disable_fn': disable_attention},
    {'name': 'w/o Neuromod', 'disable_fn': disable_neuromod},
    {'name': 'w/o Predictive', 'disable_fn': disable_predictive},
]

# 运行消融实验（示例）
# model = NCTModel()
# study = AblationStudy(model, config={})
# results = study.run_full_study(ablation_configs, train_loader, val_loader)
# study.export_results('ablation_results.json')

---

⚠️ 常见误区

❌ 误区 1：“消融实验就是删除代码”

真相：

消融不是简单删除，而是"受控禁用"。要确保网络结构仍然完整，只是移除了特定功能。

正确做法：

# ❌ 错误：直接删除
# model.attention = None  # 会导致 forward 报错

# ✅ 正确：用恒等映射替代
model.attention = lambda x, y, z: (x, None)  # 保持接口兼容

---

❌ 误区 2：“只看最终准确率”

真相：

单一指标可能掩盖重要信息。应该关注多个指标，以及训练过程中的变化。

正确做法：

同时监控：准确率、损失曲线、收敛速度、稳定性等。

---

❌ 误区 3：“负贡献 = 模块没用”

真相：

移除后性能提升，说明该模块在当前配置下可能是干扰项，但不代表设计思路错误。

正确做法：

分析原因：

• 是否和另一个模块功能重复？
• 是否超参数设置不当？
• 是否只在特定任务上有用？

---

❌ 误区 4：“不做消融也能发论文”

真相：

没有消融实验的论文，审稿人会质疑设计的合理性。消融是证明工作价值的关键证据。

正确做法：

把消融实验当作必备环节，不是可选项。

---

💡 一句话总结

记忆口诀：

消融实验像拆机，
一次只拆一个件。
对比性能看变化，
模块价值量化清。

---

✍️ 课后作业

选择题（每题 10 分）

1. 消融实验的核心思想是？

A. 把所有模块都加上看效果
B. 逐个移除模块，观察性能变化 ✅
C. 随机打乱模块顺序
D. 增加更多模块

2. 根据 NCT 消融实验数据，哪个模块对 Φ 值影响最大？

A. STDP
B. Attention
C. Predictive ✅
D. Neuromod

3. 消融实验时，以下哪项是正确的？

A. 可以同时移除多个模块
B. 每次只改变一个变量 ✅
C. 不需要训练到收敛
D. 只需要运行一次

---

思考题（20 分）

讨论：假设你设计了一个新模块，消融实验显示移除它后性能没有下降。你会如何分析这个情况？可能的原因有哪些？

---

编程题（30 分）

题目：实现一个简单的消融实验

要求：

1. 定义一个包含 3 个模块的简单网络
2. 实现消融实验逻辑，逐个禁用每个模块
3. 用随机数据模拟训练和评估
4. 输出每个模块的贡献度

---

📝 下一篇预告

---
