前言
在 MimiClaw 智能机械爪项目开发过程中，我最初尝试集成双舵机实现机械动作控制，却频繁遭遇供电不足引发的 ESP32-S3 欠压复位问题，严重影响项目稳定性。为解决这一痛点，同时提升设备的视觉交互体验，我决定暂时放弃了舵机方案，先为 MimiClaw 接入 9 颗 WS2812 全彩 LED 灯珠。

这里将完整记录本次改造的硬件连接方案、核心代码重构、颜色与动画实现、飞书自然语言控制对接，以及开发过程中遇到的各类问题与修复方法，最终实现通过飞书自然语言精准控制 LED 实现红 / 绿 / 蓝 / 紫 / 白常亮、呼吸灯、流水灯、关灯等全功能效果。

一、方案选型：为何放弃双舵机，选择 WS2812？

前期双舵机集成是项目的核心痛点，在反复调试后，我对比了双舵机与 9 颗 WS2812 灯带的核心参数，最终确定了 LED 灯效方案，具体对比如下：

基于以上对比，WS2812 不仅完美解决了供电重启问题，还能为 MimiClaw 带来更具科技感的交互体验，是本次改造的最优选择。

二、硬件准备与接线说明

本次改造硬件成本低、接线极简，无需复杂电路设计，新手也可快速上手。

2.1 硬件清单
ESP32-S3 开发板（44 脚标准版，项目主控）
WS2812 全彩灯带（9 颗灯珠，也可使用独立灯珠模块）
杜邦线若干（用于开发板与灯带连接）
5V/2A 外接电源（可选，9 颗灯全亮时推荐使用）

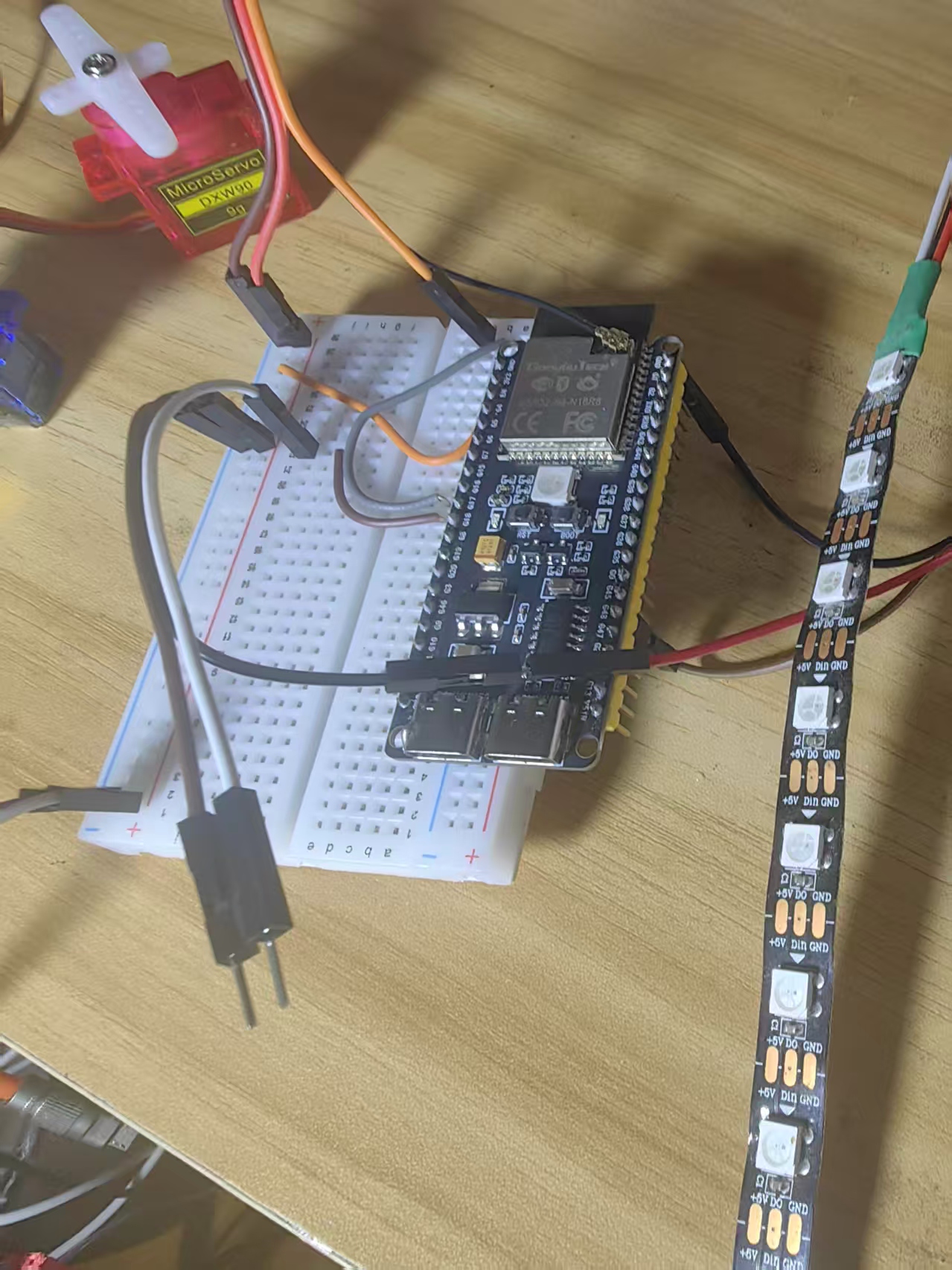

2.2 极简接线方案

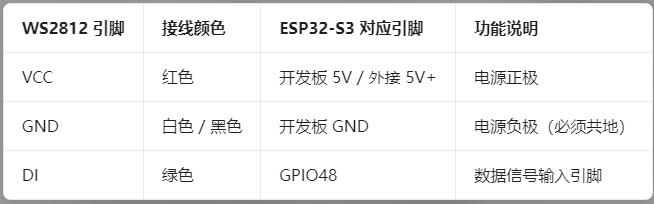

WS2812 为单线控制协议，仅需 3 根线完成连接，核心注意共地，避免信号干扰：

2.3 供电注意事项
若使用开发板 USB 供电，确保 USB 线材能稳定输出 500mA 以上电流；
若同时开启 WiFi 功能，强烈建议使用外接 5V 电源，并将外接电源 GND 与开发板 GND 共地；
9 颗灯珠全亮白色时功耗较高，外接电源可彻底避免供电不足问题。

三、核心代码重构：基于 tool_ws2812.c 全新改造

MimiClaw 项目原有 tool_ws2812.c 存在严重功能缺陷：仅支持 1 颗灯珠、强制呼吸模式、无法关闭静态颜色、动画任务不可终止，完全无法满足需求。因此我对该模块进行完全重写，实现轻量化、可扩展的 LED 控制功能。

3.1 改造核心目标
支持 9 颗灯珠整体 / 独立灵活控制；
提供静态颜色（红、绿、蓝、紫、白等）+ 动态效果（呼吸、彩虹、流水）；
支持 0~255 级亮度调节；
动画可随时停止，新动画自动替换旧动画，无任务冲突。

3.2 核心宏定义与数据结构
定义灯珠数量、控制引脚、全局句柄等核心参数，为后续功能实现奠定基础：

// 灯珠核心配置
#define LED_NUM     9       // 灯珠总数
#define LED_GPIO    48      // 数据控制引脚
#define LED_MAX_BRIGHTNESS 255  // 最大亮度

// 全局静态变量
static led_strip_handle_t s_led_strip = NULL;    // LED 设备句柄
static uint8_t s_brightness = LED_MAX_BRIGHTNESS; // 当前亮度
static TaskHandle_t s_animation_task = NULL;      // 动画任务句柄
static bool s_animation_stop = false;             // 动画停止标志位

3.3 基础功能实现：初始化与全灯颜色设置
封装初始化、亮度应用、颜色刷新等基础函数，实现一键设置所有灯珠静态颜色：

// 应用亮度缩放（统一调节所有灯珠亮度）
static void apply_brightness(uint8_t *r, uint8_t *g, uint8_t *b) {
    *r = (*r * s_brightness) / LED_MAX_BRIGHTNESS;
    *g = (*g * s_brightness) / LED_MAX_BRIGHTNESS;
    *b = (*b * s_brightness) / LED_MAX_BRIGHTNESS;
}

// 设置所有灯珠为指定颜色
esp_err_t tool_ws2812_set_all(uint8_t r, uint8_t g, uint8_t b) {
    // 自动初始化（未初始化时执行）
    if (s_led_strip == NULL) {
        tool_ws2812_init();
    }
    // 应用亮度参数
    apply_brightness(&r, &g, &b);
    // 遍历设置所有灯珠
    for (int i = 0; i < LED_NUM; i++) {
        led_strip_set_pixel(s_led_strip, i, r, g, b);
    }
    // 刷新显示
    return led_strip_refresh(s_led_strip);
}

// 清空所有灯珠（关灯）
esp_err_t tool_ws2812_clear(void) {
    led_strip_clear(s_led_strip);
    return led_strip_refresh(s_led_strip);
}

3.4 动态动画实现：以呼吸灯为例
通过 FreeRTOS 任务实现呼吸灯效果，支持自定义颜色 + 平滑渐变，同时兼容动画停止机制：

// 呼吸灯动画任务
static void breathing_task(void *arg) {
    // 解析传入的 RGB 颜色参数
    uint8_t r = ((uint32_t)arg >> 16) & 0xFF;
    uint8_t g = ((uint32_t)arg >> 8) & 0xFF;
    uint8_t b = (uint32_t)arg & 0xFF;

    int dir = 1;    // 亮度变化方向：1=递增，-1=递减
    int val = 0;    // 当前亮度值

    // 循环执行呼吸效果，直到收到停止信号
    while (!s_animation_stop) {
        val += dir * 5;
        // 边界控制：0~255 范围内循环
        if (val >= 255) { val = 255; dir = -1; }
        else if (val <= 0) { val = 0; dir = 1; }

        // 计算当前亮度下的颜色并设置
        tool_ws2812_set_all((r*val)/255, (g*val)/255, (b*val)/255);
        vTaskDelay(pdMS_TO_TICKS(20)); // 20ms 刷新一次
    }

    // 动画停止后关灯并销毁任务
    tool_ws2812_clear();
    vTaskDelete(NULL);
}

3.5 动画管理：防止任务冲突
核心优化点：启动新动画前自动停止旧动画，彻底解决多动画并行导致的颜色错乱问题：

// 停止当前运行的动画任务
static void stop_animation(void) {
if (s_animation_task != NULL) {
s_animation_stop = true;
// 等待任务安全退出
vTaskDelay(pdMS_TO_TICKS(50));
s_animation_task = NULL;
}
}

// 统一启动动画接口（自动处理旧任务停止）
static esp_err_t start_animation(void (*task_func)(void *), uint32_t arg, char out, size_t out_len) {
// 先停止现有动画，避免冲突
if (s_animation_task) {
stop_animation();
}
s_animation_stop = false;
// 创建新动画任务
xTaskCreate(task_func, “led_anim”, 4096, (void)arg, 5, &s_animation_task);
snprintf(out, out_len, “LED 动画已启动”);
return ESP_OK;
}

3.6 MimiClaw 工具注册
在 tool_registry.c 中注册 LED 控制工具，对接飞书 AI 自然语言控制能力：

// 开灯工具（支持颜色名/自定义 RGB）
mimi_tool_t led_on = {
    .name = "led_on",
    .description = "开启 LED 灯，支持颜色名（red/green/blue/white）或自定义 RGB",
    .execute = tool_ws2812_on_execute,
};

// 关灯工具
mimi_tool_t led_off = {
    .name = "led_off",
    .description = "关闭所有 LED 灯",
    .execute = tool_ws2812_off_execute,
};

// 呼吸灯工具
mimi_tool_t led_breathing = {
    .name = "led_breathing",
    .description = "启动呼吸灯效果，支持指定颜色",
    .execute = tool_ws2812_breathing_execute,
};

// 额外注册：彩虹灯、流水灯、停止动画、亮度调节工具
mimi_tool_t led_rainbow = {...};
mimi_tool_t led_flow = {...};
mimi_tool_t led_stop = {...};
mimi_tool_t led_brightness = {...};

四、开发踩坑与问题修复

本次改造过程中遇到多个功能性 BUG，以下是高频问题 + 精准修复方案，帮你少走弯路：

4.1 问题 1：颜色映射不全，部分颜色指令无效
问题现象：飞书发送 white/yellow 等颜色命令，灯珠无反应
根因：颜色解析函数仅适配了 red/green/blue，无其他颜色映射
修复方案：扩展颜色字符串映射表，覆盖常用颜色：

// 新增颜色映射逻辑
if (strcmp(color, "white") == 0) { r=255,g=255,b=255; }
else if (strcmp(color, "yellow") == 0) { r=255,g=255,b=0; }
else if (strcmp(color, "cyan") == 0) { r=0,g=255,b=255; }
else if (strcmp(color, "magenta") == 0) { r=255,g=0,b=255; }

4.2 问题 2：自定义 RGB 指令无响应
问题现象：发送 {“r”:128,“g”:64,“b”:255} 无效果
根因：JSON 解析时未判断参数类型，取值失败
修复方案：规范 JSON 解析逻辑，强制转换为 uint8_t 类型

4.3 问题 3：呼吸灯 / 彩虹灯无动画效果
问题现象：启动动画后灯珠不亮 / 不变色
根因：动画任务未调用颜色刷新函数，或全局亮度为 0
修复方案：确保动画循环中调用 tool_ws2812_set_all，并检查亮度参数

4.4 问题 4：关灯指令失效，灯珠常亮
问题现象：执行 led_off 后灯珠仍亮
根因：清空函数未调用 led_strip_clear 与刷新接口
修复方案：在关灯函数中强制清空并刷新灯珠状态

4.5 问题 5：多动画冲突，颜色错乱
问题现象：先开呼吸灯，再开彩虹灯，效果混乱
根因：多个动画任务同时运行，抢占硬件资源
修复方案：在 start_animation 中优先停止旧任务

五、最终效果测试

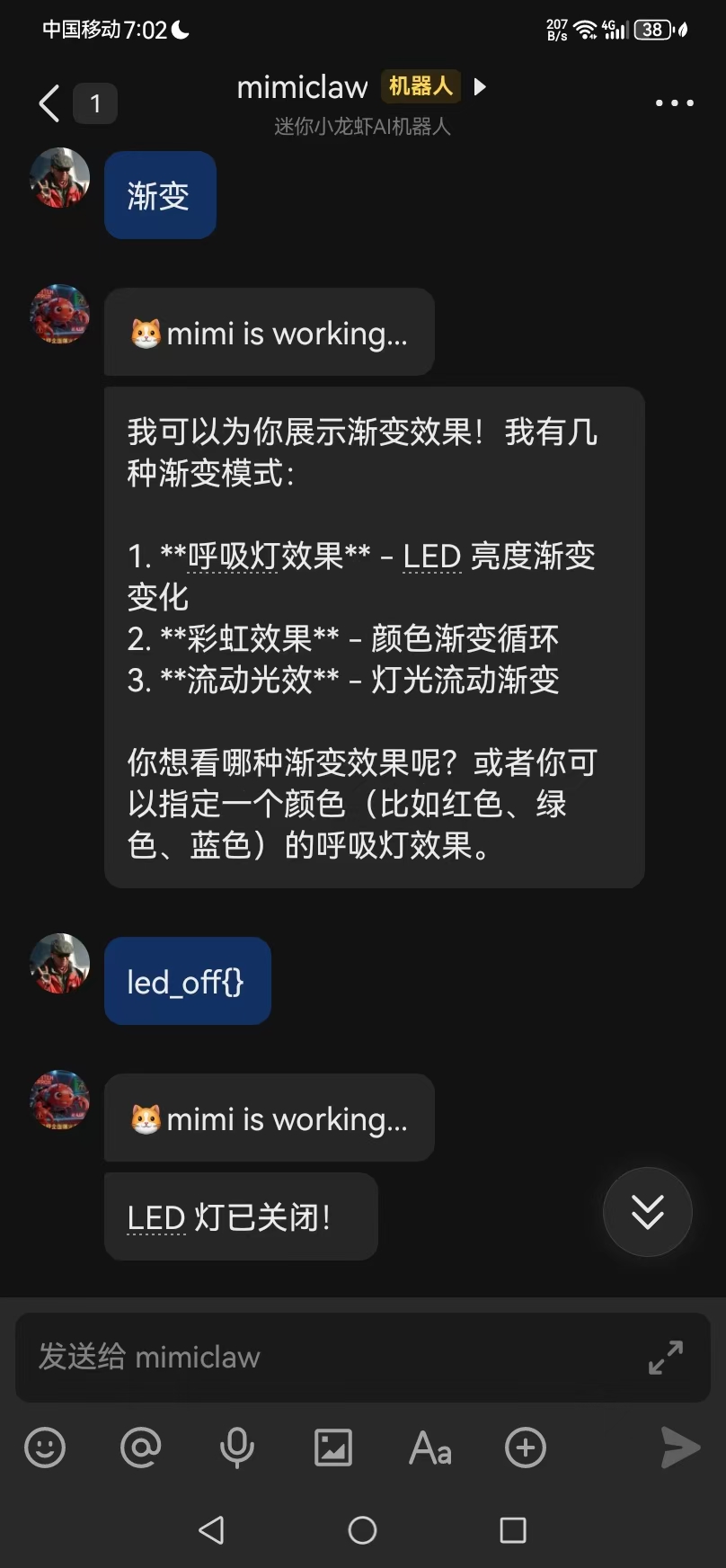

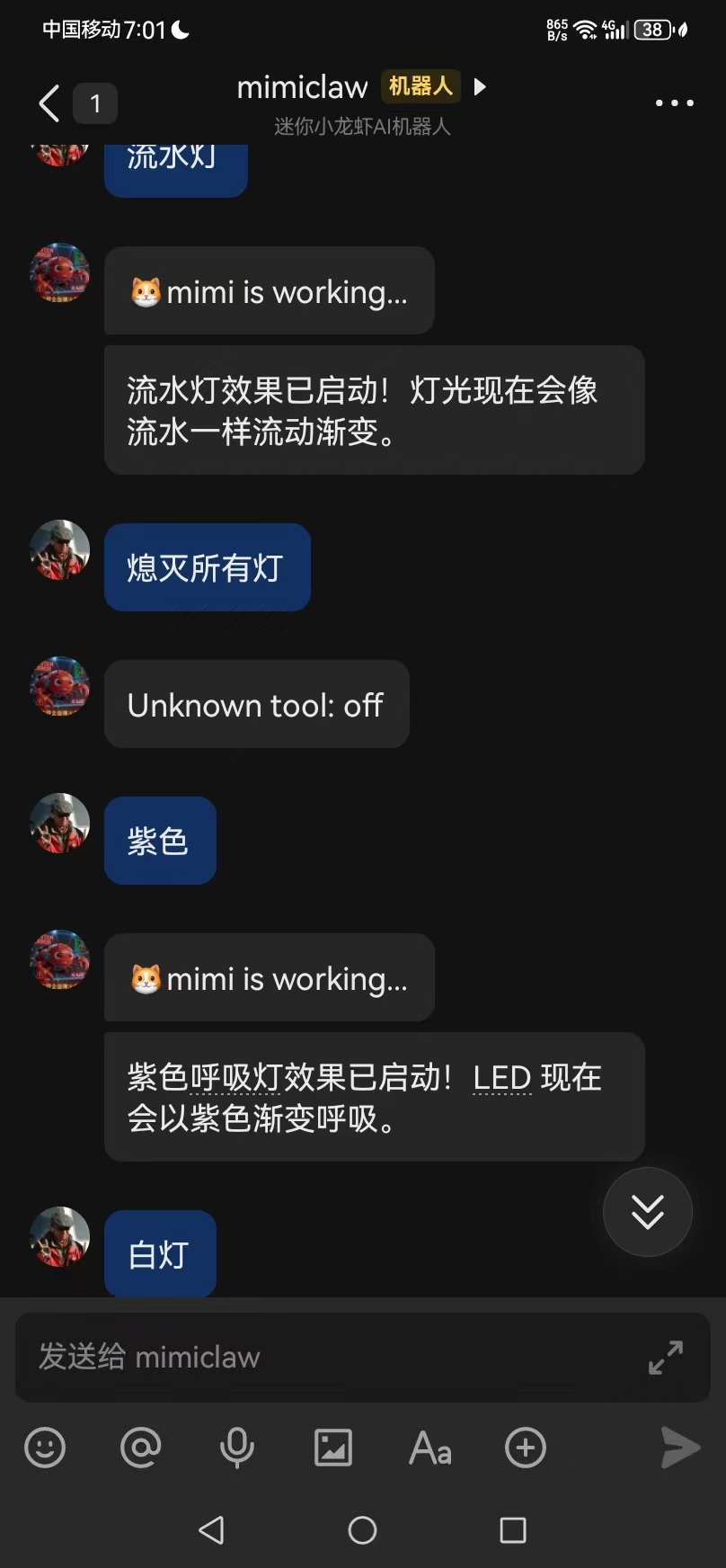

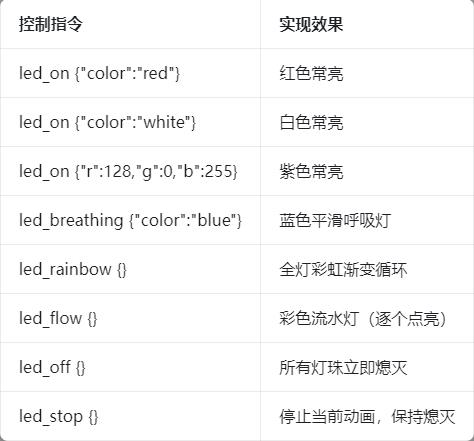

改造完成后，通过飞书自然语言（LLM 自动转指令）或JSON 指令均可实现稳定控制，所有效果无卡顿、无重启，灯珠亮度均匀、色彩鲜艳：

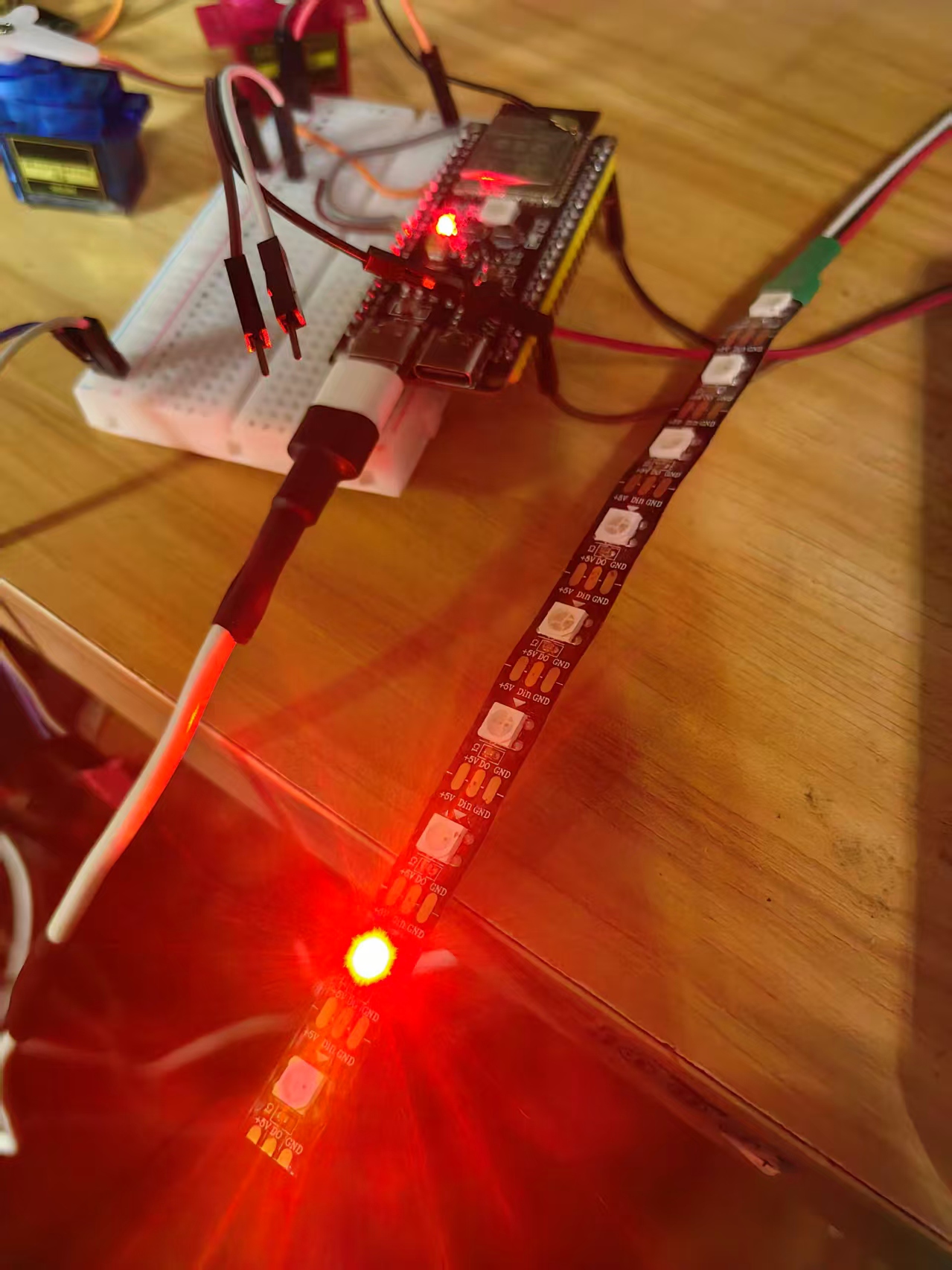

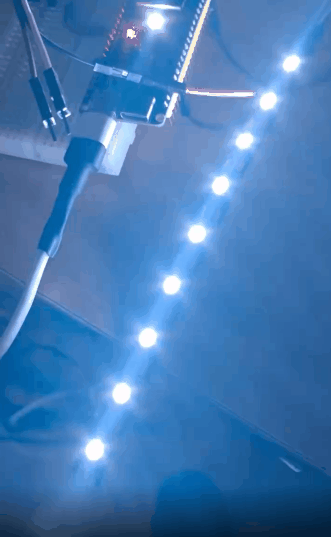

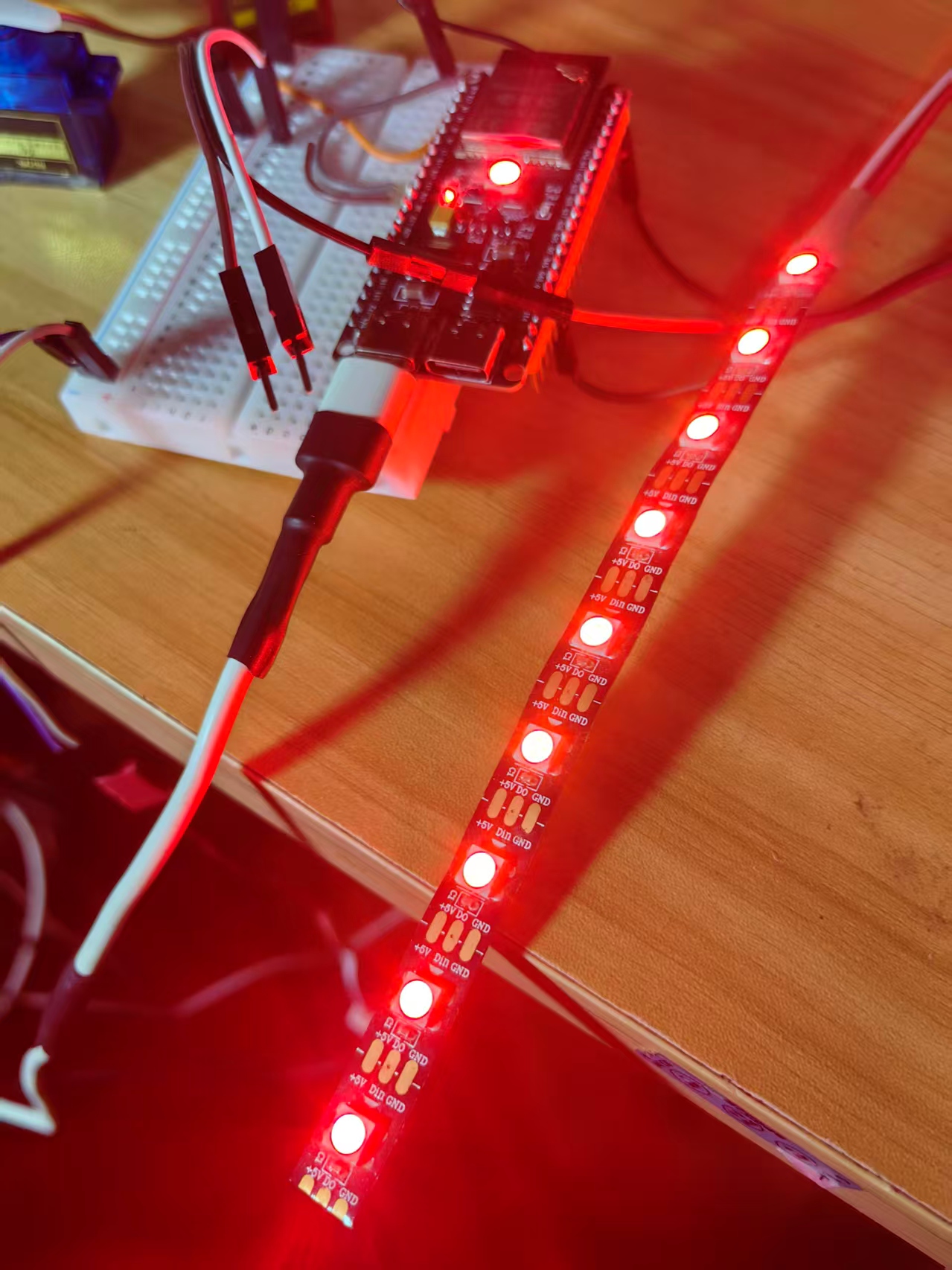

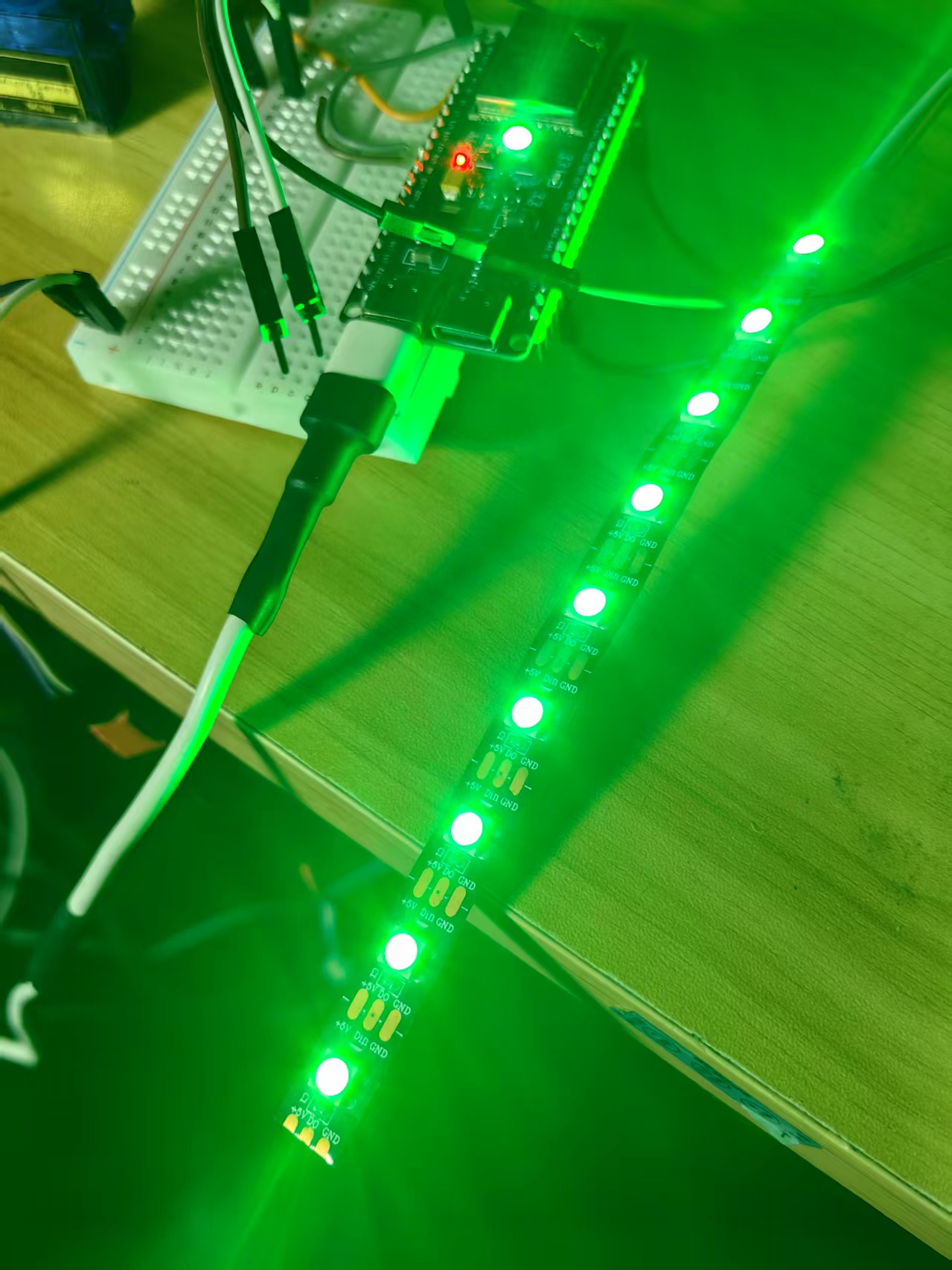

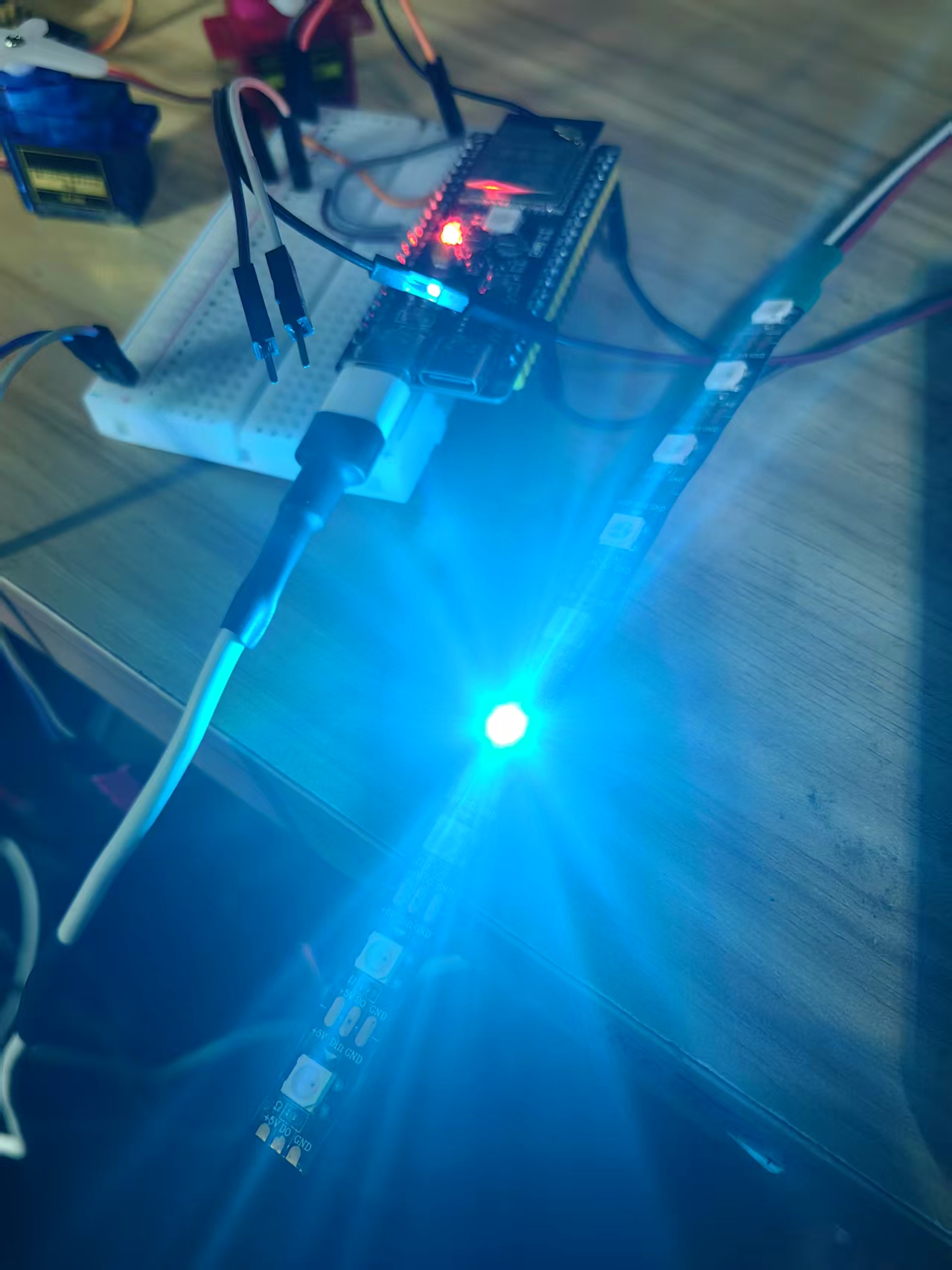

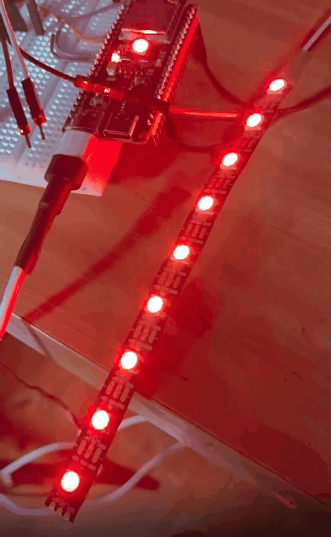

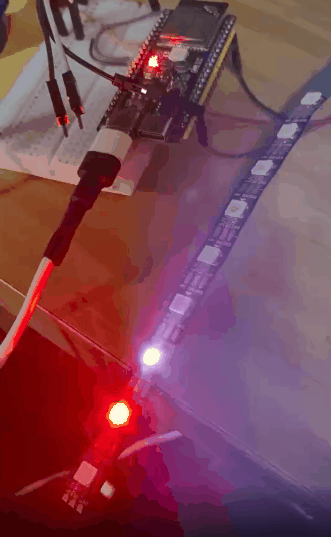

六、实验场景图与视频记录

视频记录
【【花雕动手做】MimiClaw 集成 WS2812 全彩 LED 灯带实战：从舵机到炫彩灯效的 AI 控制——基于 AI Agent 嵌入式框架，实现灯带智控】

https://www.bilibili.com/video/BV1RPDoBCEhk/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987

七、总结与未来展望

7.1 项目总结
本次从双舵机到 WS2812 的方案迁移，完美解决了 ESP32 供电重启的核心问题，同时大幅提升了 MimiClaw 的交互体验。改造过程验证了一个关键结论：嵌入式 AI 项目中，外设选型直接决定项目稳定性与开发效率。
WS2812 凭借低功耗、易驱动、效果丰富的优势，完美适配资源受限的 ESP32 设备；而 MimiClaw 仅用 5000 行 C 代码实现了「自然语言→AI 解析→硬件控制」的完整链路，证明了轻量级 AI Agent 框架控制物理世界的可行性。

7.2 未来规划
扩展动画效果：新增闪烁、骑士扫描、警报灯等效果；
精细化控制：支持按灯珠索引单独控制，实现自定义跑马灯；
智能联动：结合麦克风传感器，实现音乐律动灯效；
交互优化：支持飞书语音控制、灯效自定义配置。

总结

核心优势：WS2812 替代双舵机，解决供电重启问题，实现低成本、高体验的灯效交互；
技术核心：重构 LED 驱动代码，实现静态颜色 + 动态动画 + 任务安全管理；
落地效果：通过飞书自然语言精准控制 9 颗 WS2812 灯效，功能稳定无故障；
项目价值：验证了轻量级 AI Agent 框架在嵌入式设备上控制外设的可行性，可复用至其他智能硬件项目。
