一、项目背景与需求分析

在传统畜牧养殖过程中，普遍依赖人工经验进行喂食和管理，这种方式存在以下问题：

• 投喂时间不精准，容易造成饲料浪费
• 动物健康状态难以及时掌握
• 人工成本高，效率低
• 无法实现远程监控

随着“智慧农业”和物联网技术的发展，将传感器、图像识别、嵌入式系统与云平台相结合，构建智能化养殖系统，已成为提升养殖效率与管理水平的重要方向。

基于此背景，本文设计并实现了一套基于 ESP32 的智能牧畜饲养系统，实现对动物体温、饲料重量及行为状态的实时监测，并通过自动控制实现精准喂食和远程管理。

---

二、系统总体设计思路

系统整体采用“感知—控制—通信—执行”的设计思路，构建智能饲养闭环系统。

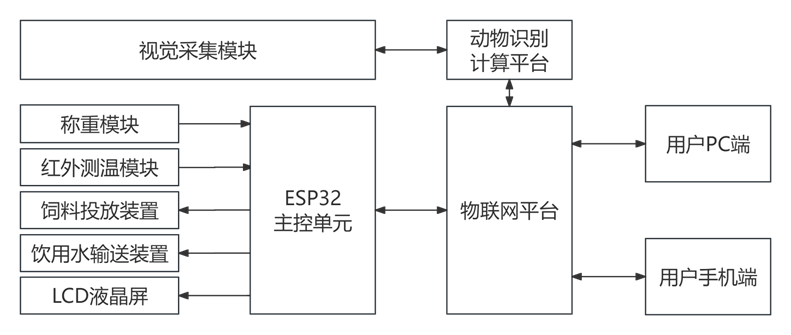

系统整体架构

系统主要由以下几个部分组成：

• 嵌入式控制终端（ESP32）
• 传感器模块（温度 + 重量 + 图像）
• 通信模块（Wi-Fi + MQTT）
• 后端服务器（Flask + AI识别）
• 前端平台（Web / 小程序）
• 执行控制模块（继电器）

通过这些模块协同工作，实现“检测—判断—执行—反馈”的智能控制流程。

---

三、硬件系统组成与功能说明

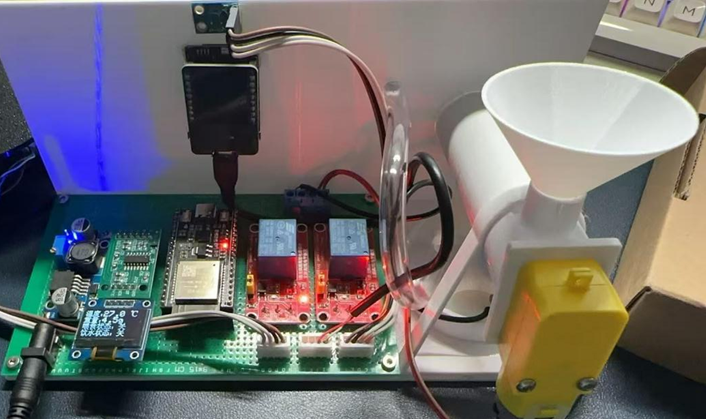

硬件整体组成

1. 嵌入式主控终端

系统选用 ESP32-WROOM-32 作为核心控制器，主要原因包括：

• 集成 Wi-Fi，适合物联网应用
• 性能强，可支持多任务处理
• 接口丰富，方便连接多种传感器
• 成本低、功耗适中

ESP32 主要负责数据采集、逻辑判断、通信以及执行控制。

---

2. 称重检测模块（HX711）

该模块用于检测饲料重量变化，从而判断动物是否进食。

特点：

• 高精度（24位 ADC）
• 稳定性好
• 抗干扰能力强

通过重量变化，可实现：

• 自动补料
• 饲料消耗分析

---

3. 红外测温模块（GY-906）

用于检测动物体表温度，实现非接触式测温。

优势：

• 无需接触动物
• 精度高（±0.5℃）
• 响应速度快

👉 可用于判断动物健康状态。

---

4. 图像采集模块（ESP32-CAM）

系统采用 ESP32-CAM 进行图像采集：

• 内置摄像头
• 支持 Wi-Fi 传输
• 成本低

采集图像后上传至服务器进行识别。

---

5. 显示模块（OLED）

用于本地数据显示：

• 温度
• 重量
• 设备状态

特点：

• 功耗低
• 显示清晰
• 体积小

---

6. 控制执行模块（继电器）

系统通过继电器控制：

• 喂食装置
• 饮水装置

实现自动化控制。

---

四、软件系统设计与实现

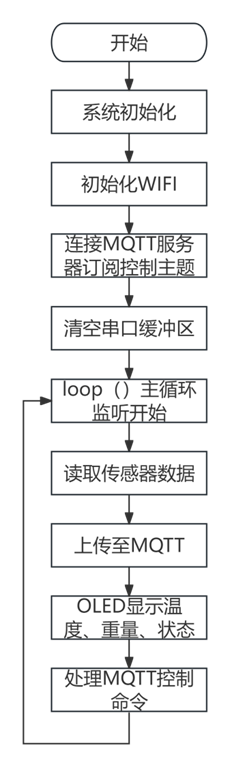

系统运行流程

---

1. 嵌入式端功能设计

嵌入式系统主要实现：

• 传感器数据采集
• 本地数据显示
• MQTT通信
• 继电器控制

系统循环执行，实现实时监测与控制。

---

2. 图像识别功能设计（核心亮点）

系统引入 AI 图像识别技术：

• 使用 PaddleHub 模型
• 基于 ResNet50 网络

实现功能：

• 动物识别
• 行为判断

👉 只有识别到动物靠近才触发喂食。

---

3. 通信机制设计（MQTT）

系统采用 MQTT 协议：

优点：

• 轻量级
• 实时性强
• 支持双向通信

实现：

• 数据上传
• 远程控制

---

4. 后端服务器设计

后端基于 Flask 框架，主要功能：

• 数据接收与存储
• 图像识别处理
• 控制逻辑判断
• 提供 API 接口

---

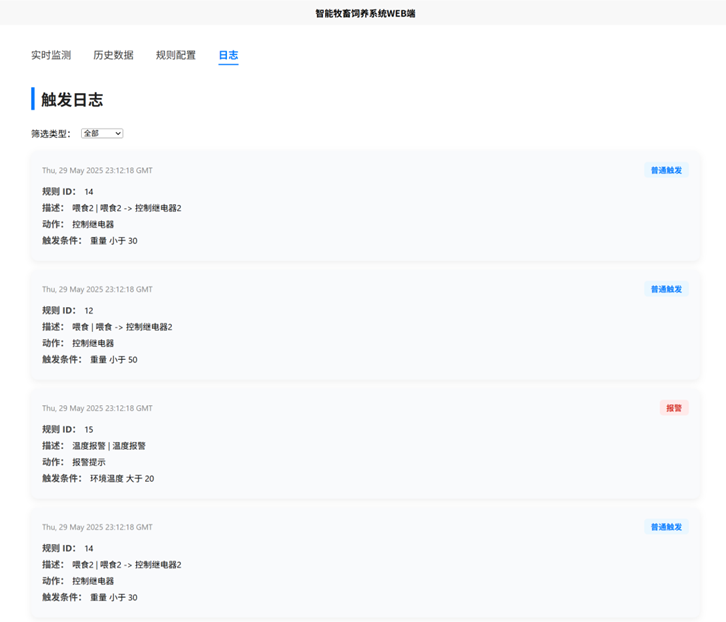

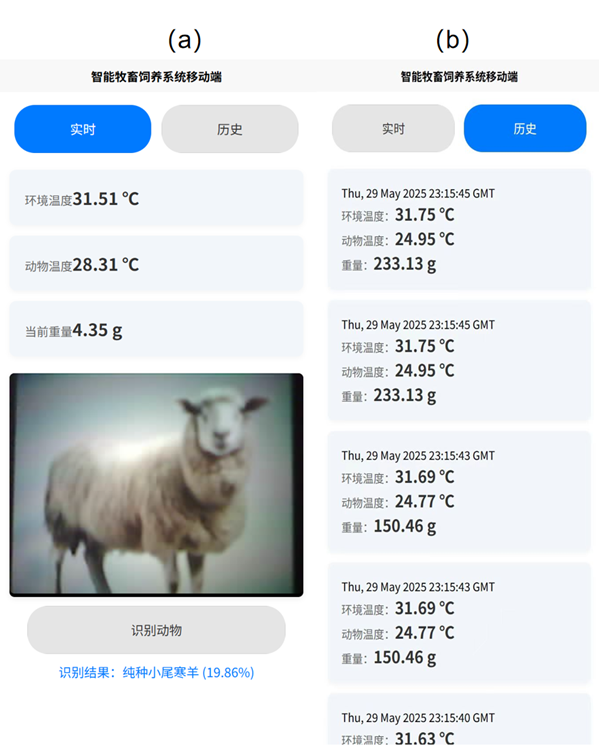

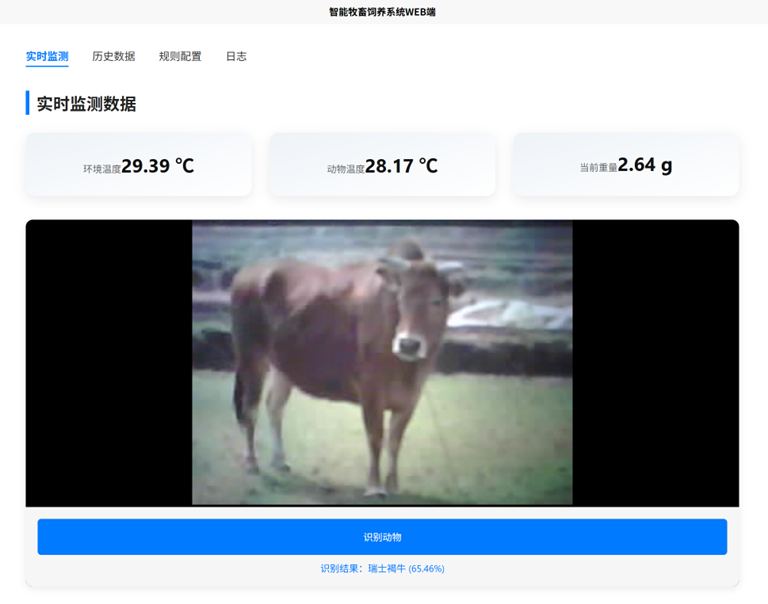

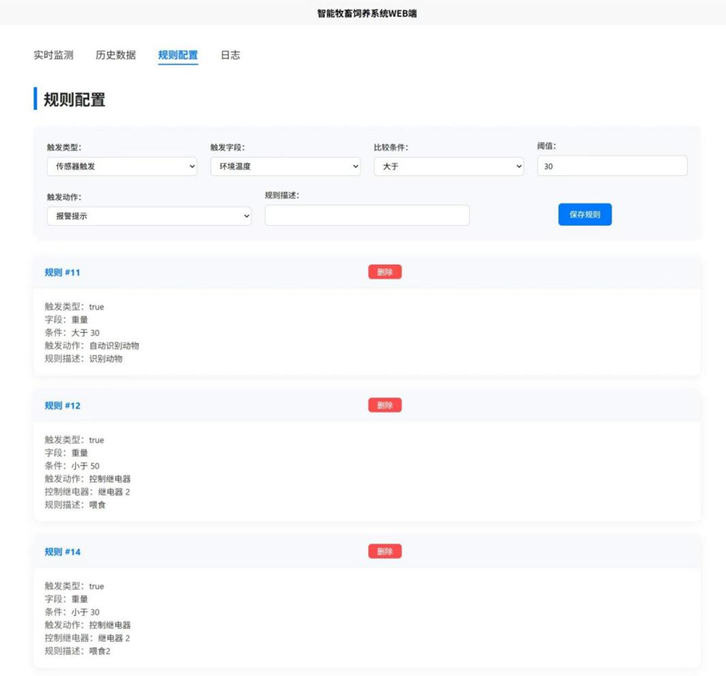

5. 前端可视化平台

功能包括：

• 实时数据显示
• 图像识别结果展示
• 远程控制设备

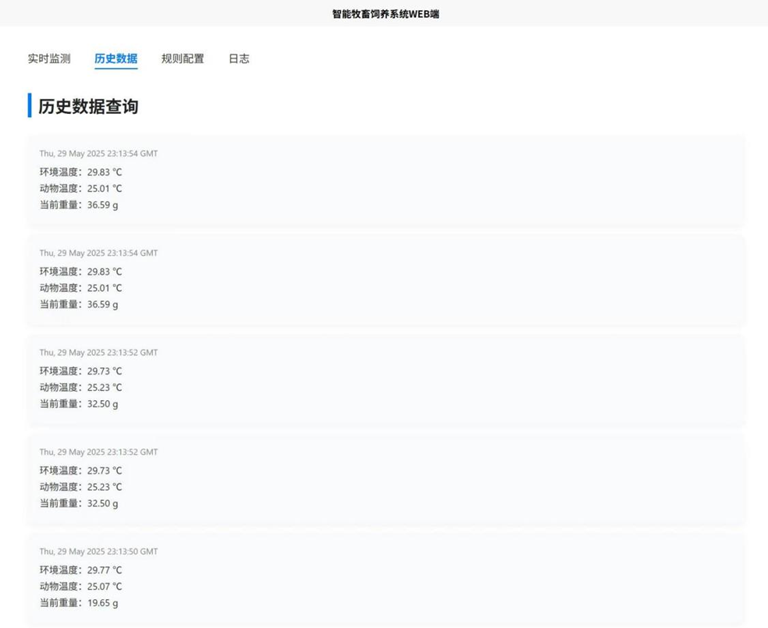

• 历史数据查看

支持 Web 和小程序访问。

---

五、系统测试与运行效果

测试内容包括：

• 温度检测准确性
• 称重稳定性
• 图像识别准确率
• 继电器响应速度
• 数据传输稳定性

测试结果表明：

• 系统运行稳定
• 数据采集准确
• 控制响应及时
• 图像识别效果良好

能够满足小规模智能养殖需求。

---

六、总结与改进方向

本文设计并实现了一套基于 ESP32 的智能牧畜饲养系统，实现了多传感器融合、图像识别与自动控制的结合。

系统具有以下特点：

• 成本低
• 结构清晰
• 易扩展
• 实用性强

未来优化方向：

• 引入边缘AI（本地识别）
• 支持更多传感器（气体/湿度）
• 优化低功耗设计
• 增强系统鲁棒性
