TCP/IP协议工作原理详解（半导体工控适配版）

一、TCP/IP协议基础定义

TCP/IP全称传输控制协议/互联网协议，并非单一独立协议，而是一整套完整的网络通信协议簇，是全球互联网、局域网设备通信的底层核心标准，更是半导体行业HSMS、SECS/GEM、CIM系统、设备联机自动化的通信基石。

核心作用：实现不同硬件架构、不同操作系统、不同厂商设备之间的精准寻址、稳定连接、数据可靠传输，解决异构设备无法互通的问题。

二、TCP/IP四层模型及核心工作逻辑

相较于OSI七层模型，TCP/IP四层模型更贴合实际工程应用，数据传输遵循发送时自上而下封装、接收时自下而上解封装的核心规则，每层各司其职、层层协作。

1. 应用层（Application Layer）

最贴近业务的一层，直接对接应用程序，定义业务数据的格式、交互规则与通信指令。

通用常见协议：HTTP、FTP、DNS、MQTT、SSH

半导体行业专属：HSMS（SEMI E37）、SECS-II、GEM（SEMI E30）

工作原理：应用程序生成业务数据（如半导体设备的S1F1、S2F31指令），将数据传递至下层传输层，不关心底层数据传输细节，只专注业务逻辑交互。

2. 传输层（Transport Layer）

负责实现设备端口到端口的端到端通信，管控数据传输的可靠性与传输效率，核心包含两大协议：

（1）TCP（传输控制协议）

面向连接、可靠传输协议，具备数据确认、重传、排序、流量控制能力，无数据丢失、乱序、重复问题，是半导体设备通信、HSMS协议的核心依赖。

（2）UDP（用户数据报协议）

无连接、不可靠传输协议，传输开销小、速度快，但不保证数据送达，多用于视频、直播等对丢包不敏感场景，半导体行业极少使用。

3. 网络层（Internet Layer）

负责设备寻址与数据路由，解决“数据要发给谁、通过哪条路径发送”的问题。

核心协议：IPv4、IPv6、ARP（地址解析协议）、ICMP（互联网控制报文协议）

工作原理：为每一台联网设备分配唯一IP地址，通过IP地址定位目标设备；跨局域网通信时，通过路由器、网关选择最优传输路径，将数据打包成IP数据包转发；ARP协议负责将IP地址转换为设备物理MAC地址，实现精准投递。

4. 网络接口层（Network Interface Layer）

也叫数据链路层+物理层，负责将上层数据报文转换为电信号、光信号，在网线、光纤、WiFi等物理介质中传输。

工作原理：封装MAC地址、生成数据帧，管控数据传输的物理接口、传输速率、信号校验，是网络通信的物理基础，直接决定数据传输的硬件可行性。

三、TCP核心工作流程（重点）

1. TCP连接建立：三次握手（Three-Way Handshake）

TCP是面向连接的协议，正式传输数据前必须通过三次握手建立稳定连接，确认双方收发能力正常，半导体设备与CIM主机建立HSMS通信前，必先完成TCP三次握手。

1. 客户端（设备/主机）向服务端发送SYN包：请求建立TCP连接，告知服务端自身数据起始序列号

2. 服务端接收后回复SYN+ACK包：同意建立连接，确认收到客户端请求，同时告知自身数据起始序列号

3. 客户端接收后回复ACK包：确认收到服务端应答，双方TCP连接正式建立，可开始传输业务数据

4. TCP数据可靠传输原理

• 数据分段：超大业务数据会被TCP拆分为多个标准数据段，每段分配唯一序列号

• 确认应答：接收方每收到一段数据，立即回复ACK确认报文，发送方确认数据送达

• 超时重传：发送方超时未收到ACK确认，自动重新发送对应数据段，避免数据丢失

• 乱序重排：IP网络数据包路径不同，接收方通过序列号重新排序，保证数据完整有序

• 流量拥塞控制：根据网络拥堵情况、接收方处理能力，动态调整数据发送速率，防止丢包

3. TCP连接断开：四次挥手（Four-Way Wavehand）

数据传输完毕后，TCP通过四次挥手优雅断开连接，避免数据残包、连接异常占用，保障网络资源释放。

1. 主动断开方发送FIN包：告知对方己方数据已全部发送完毕，请求关闭连接

2. 被动断开方回复ACK包：确认收到断开请求，继续传输剩余数据

3. 被动断开方数据传输完毕后，发送FIN包：告知己方数据也已发送完毕，同意关闭连接

4. 主动断开方回复ACK包：确认断开，双方释放TCP连接资源

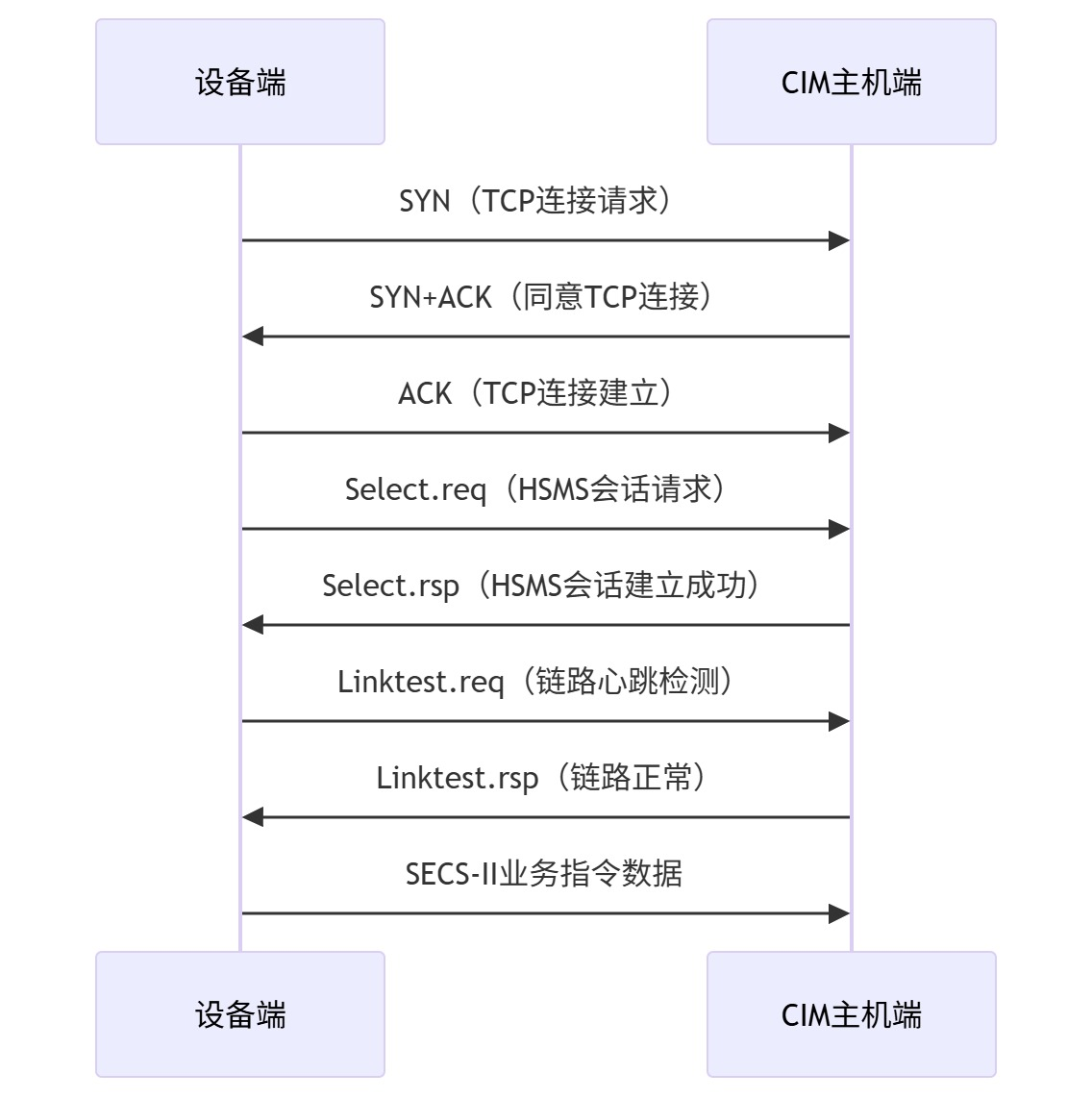

四、TCP三次握手+HSMS会话建立联时序图

贴合半导体设备实际通信场景，完整展示底层TCP连接到上层HSMS会话的全流程：

五、TCP/IP完整数据传输流程

1. 应用层生成业务数据（半导体设备SECS-II指令），传递至传输层

2. 传输层（TCP）对数据分段、添加序列号，建立TCP连接

3. 网络层添加源IP、目标IP，通过路由寻址定位目标设备

4. 网络接口层封装MAC地址，转换为物理信号传输

5. 目标设备自下而上解封装，剥离各层报文，还原业务数据

六、TCP/IP在半导体行业使用注意事项

• HSMS通信基于TCP可靠传输，严禁使用UDP替代，避免设备指令丢失

• 半导体设备通信需固定IP地址，禁止动态IP，防止寻址失败

• HSMS默认端口5000，需保证端口开放、无防火墙拦截，避免连接中断

• 设备联机需开启TCP心跳保活，配合HSMS Linktest机制，防止假连接

• TCP三次握手失败、四次挥手异常，需优先排查网络、IP端口及设备通信状态

七、核心总结

TCP负责数据可靠传输，通过三次握手、确认重传保障数据无丢失、无乱序；IP负责设备精准寻址，通过IP地址实现跨设备通信；二者结合构成完整的TCP/IP协议簇，是半导体行业HSMS/SECS/GEM自动化通信的底层核心，支撑晶圆厂设备与CIM系统的稳定联机交互。
