实用车载VCU模型 Matlab/simulink模型
支持仿真和代码生成，功能完善，有详细描述文件

三个核心问题：模型架构的清晰度、

VCU_Project_Root/
├── CoreFunctions/ # 核心算法集中营（应用层核心）
│ ├── TorqueRequest/ # 扭矩请求与解析
│ ├── TorqDistributor/ # 扭矩分配（前后轴/左右轮）
│ ├── EnergyManagement/ # 能量管理与限扭策略
│ └── FaultDiagnosis/ # 故障诊断与处理
├── CommonLibraries/ # 公共函数大本营
│ ├── SignalFiltering/ # 滤波、去抖动模块
│ ├── CANComm/ # CAN报文解包/打包库
│ └── StateManager/ # 状态机管理库
├── VehicleInterface/ # 硬件交互特区
│ ├── CAN_IO/ # CAN信号接口映射
│ └── PWM_Output/ # 硬线输出配置
└── SignalDictionary.xlsx # 信号字典（工程圣经）

🧩 二、 核心功能模块与代码实现

VCU应用层主要分为输入处理、控制策略、输出处理三大部分。以下是核心策略模块的MATLAB Function代码示例，

扭矩请求与解析模块 (TorqueRequest)
该模块负责根据加速踏板、制动踏板和SOC状态计算基础扭矩需求。

设计亮点：使用 persistent 变量缓存查表数据，避免每次调用重复加载，实测可减少30%内存访问耗时。

function TorqueReq = TorqueRequest(AccelPedal, BrakePedal, SOC)
% 输入：加速踏板(0-100%), 制动踏板(0-100%), 电池SOC(0-100%)
% 输出：请求扭矩(Nm)

% 安全扭矩限制逻辑
persistent MaxTorqueMap;
if isempty(MaxTorqueMap)
% 仅在首次调用时加载Lookup Table数据
MaxTorqueMap = evalin(‘base’,‘TorqueLimitTable’);
end

% 1. 基础扭矩查表 (根据踏板开度)
BaseTorque = interp1(AccelPedal, MaxTorqueMap);

% 2. SOC低电量补偿 (防止过放)
% 当SOC低于20%时，强制限制输出扭矩
soc_comp = interp1([20, 80], [0.5, 1.0], SOC, ‘linear’, 1.0);
soc_comp = max(soc_comp, 0.5); % 限制最小系数为0.5

% 3. 制动减扭逻辑 (简单线性减扭示例)
BrakeCut = BrakePedal * 200; % 假设最大制动减扭200Nm

% 4. 最终扭矩计算
TorqueReq = (BaseTorque * soc_comp) - BrakeCut;

% 5. 物理边界限制
TorqueReq = max(0, TorqueReq);
end

扭矩分配模块 (TorqDistributor)
针对四驱车型，根据工况动态分配前后轴扭矩。

function [front_torq, rear_torq] = torque_distributor(batt_SOC, accel_pedal, total_demand)
% 输入：电池SOC, 加速踏板, 总需求扭矩
% 输出：前轴扭矩, 后轴扭矩

% 1. 驱动模式判定
% 低扭矩需求时（如匀速巡航），优先使用后驱以节能（假设后驱效率高）
% 高扭矩需求时（如急加速），启用四驱

if total_demand > 300 % 阈值可标定
% 性能模式：前40% 后60% 或 根据附着力分配
front_torq = total_demand * 0.4;
rear_torq = total_demand * 0.6;
else
% 经济模式：主要由后轴驱动
front_torq = total_demand * 0.1; % 保持前轴待机或微输出
rear_torq = total_demand * 0.9;
end

% 2. 电池功率限制保护
if batt_SOC < 20
% 低电量保护，限制总输出
front_torq = front_torq * 0.7;
rear_torq = rear_torq * 0.7;
end
end

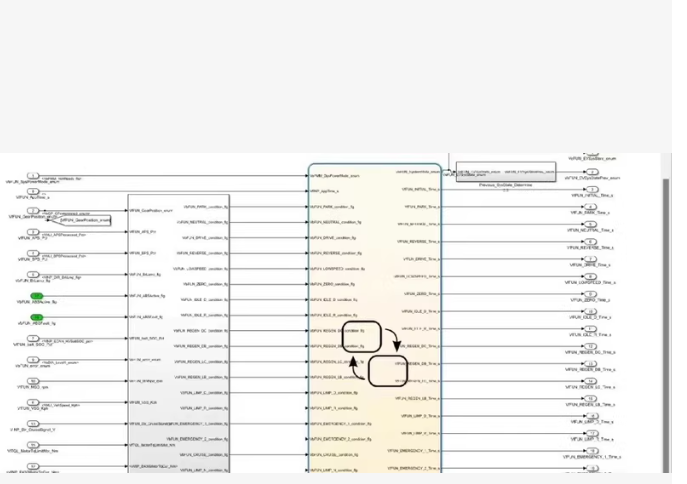

上下电状态机逻辑
这是VCU最核心的逻辑之一，必须严格遵循“先低压后高压”的原则。
状态阶段 关键动作 判定条件
Standby 监听钥匙ON档信号 Key_Status == ON

Pre-Charge 闭合预充继电器，检测BMS状态 BMS_Fault == False AND V_Diff < 15V

Ready 闭合主正/主负继电器，激活MCU PreCharge_Time < 3s

Run 正常行车，处理扭矩请求 Gear == D/R

Shutdown 断开高压，进入休眠 Key_Status == OFF OR Critical_Fault

📊 三、 信号管理与字典（Signal Dictionary）

SignalDictionary.xlsx 示例：
信号名称 (Signal Name) 数据类型 (Type) 物理单位 (Unit) 有效范围 (Range) 来源/备注 (Source)
Veh_Spd Single km/h 0 ~ 250 轮速传感器计算

BrakePedalPos Uint8 % 0 ~ 100 冗余校验启用

MCU_Active Boolean - 0/1 电机控制器使能

Tq_Dmd_Nm Float Nm -500 ~ 500 扭矩需求输出

💡 技巧：在Simulink模型中，给输入输出端口加上绿色标签，直接显示物理单位（如 Nm, kW）能减少60%的沟通成本。

1. 硬件接口宏开关配置
   在Model Configuration Parameters的 Callbacks 或自定义脚本中：

%% 硬件接口宏开关
if strcmp(get_param(bdroot, ‘SystemTargetFile’), ‘ert.tlc’)
% 生产代码生成模式
set_param(gcs, ‘CustomInclude’, ‘#include “vcu_hw.h”’);
set_param(gcs, ‘CustomSource’, ‘#include “vcu_interface.c”’);
else
% 仿真模式：加载虚拟IO库
load(‘Virtual_IO_Lib.slx’);
end

2. 生成的C代码结构示例
   生成的 VCU_Main.c 应当包含清晰的时间片管理：

void VCU_Main(void) {
/* 状态机时间片管理 */
static uint32_t tick_counter = 0;

/* 10ms 任务：故障诊断与处理 */
if (++tick_counter % 10 == 0) {
    FaultHandler_10ms();
}

/* 100ms 任务：能量管理更新 */
if (tick_counter % 100 == 0) {
    EnergyManagement_Update();
}

/* 核心循环：扭矩仲裁与输出 */
float front_t = 0.0f;
float rear_t = 0.0f;

// 调用自动生成的算法函数
TorqueArbitration(&front_t, &rear_t);

// 输出到底层驱动
PWM_SetDuty(FRONT_MOTOR_PWM, front_t);
PWM_SetDuty(REAR_MOTOR_PWM, rear_t);

}

📌 总结

要获得一个“实用”的VCU模型，建议你按照以下步骤操作：
搭建框架：建立上述的文件夹结构，区分Core和Library。
定义接口：先填写Excel信号字典，再在Simulink中创建In/Out端口。
填充逻辑：使用MATLAB Function模块编写上述的扭矩和状态机逻辑。

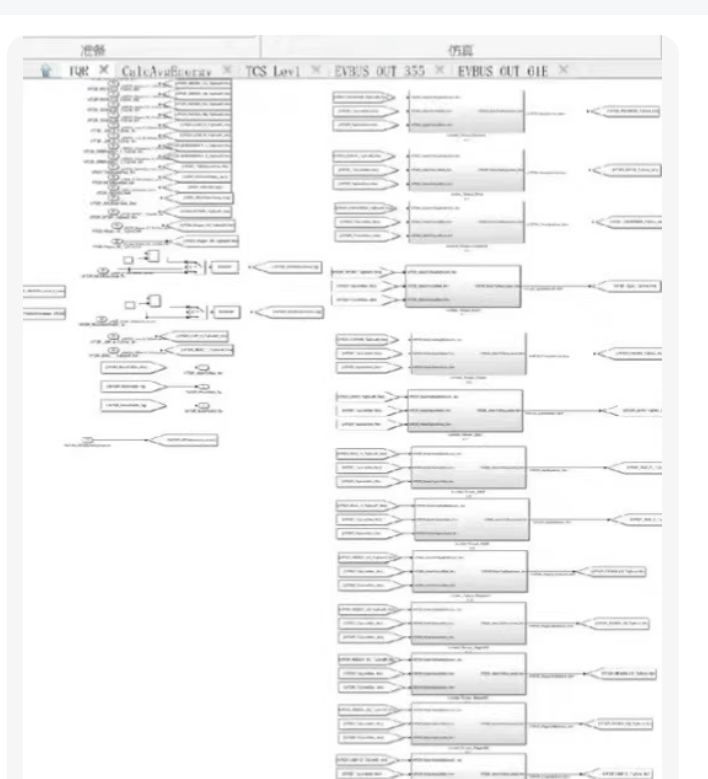

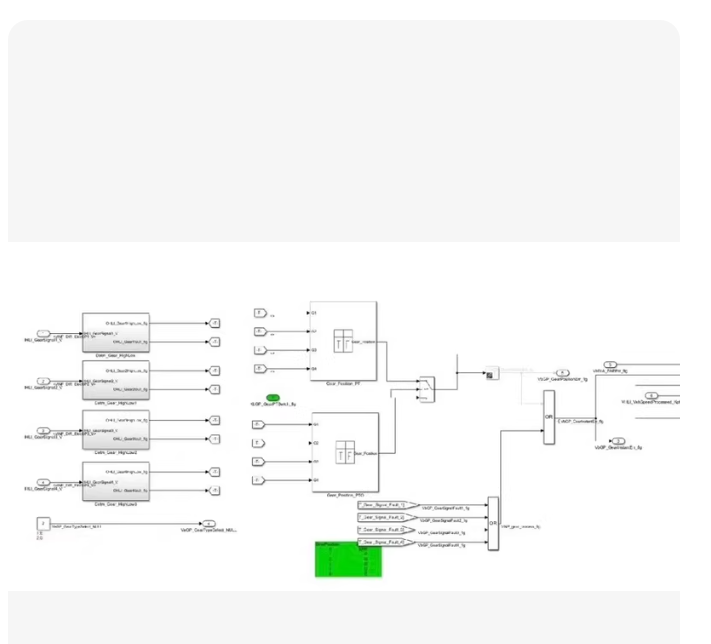

一个高度结构化的 Simulink 子系统，主要包含以下特征：

左侧（输入/配置）：
有很多垂直排列的模块，看起来像是 Inport 或者来自工作区（From Workspace）的信号。
可以看到类似 EVBUS_OUT_355、EVBUS_OUT_616 的标签，这通常代表 CAN 报文（Message）的名称，其中 355 和 616 可能是 CAN ID（十六进制）。
这些信号经过了一些小的处理模块（可能是数据类型转换、缩放或单位转换）。

中间（总线打包/解包）：
灰色的矩形块（如 EVBUS_OUT_355 下方的长条）通常是 Bus Creator 或 Pack 模块。它们将单独的信号（如车速、扭矩、电压）打包成一个 CAN 报文结构体。

右侧（输出）：
箭头指向右侧，最终汇聚成 Outport，这意味着这些打包好的数据将被发送到 CAN 驱动层，进而通过硬件发送出去。

核心逻辑还原与代码实现

在 Simulink 中实现图中的功能，通常有两种方式：使用 Simulink 图形界面（如图所示）或使用 MATLAB 脚本

核心逻辑：CAN 报文打包

图中的逻辑是将物理信号（如 VehicleSpeed）转换为 CAN 信号（Raw Value），然后打包。

数学逻辑（MATLAB Function 实现）：
CAN 信号通常遵循公式：Physical_Value = Raw_Value times Factor + Offset。

如果你需要在 Simulink 中使用 MATLAB Function 模块来实现图中的某个计算逻辑（例如扭矩计算或信号缩放），代码如下：

function [CAN_Raw_Value] = fcn(Physical_Input, Factor, Offset, Min_Raw, Max_Raw)
%#codegen
% 这是一个通用的物理量转CAN信号函数
% Physical_Input: 物理值输入 (例如: 100.5 Nm)
% Factor: 精度/因子 (例如: 0.1)
% Offset: 偏移量 (例如: -500)
% Min_Raw/Max_Raw: 信号范围限制

% 1. 反算 Raw Value
raw_val = (Physical_Input - Offset) / Factor;

% 2. 四舍五入到最近的整数 (CAN信号通常是整型)
raw_val = round(raw_val);

% 3. 饱和限制 (防止溢出)
if raw_val  Max_Raw
    CAN_Raw_Value = int16(Max_Raw);
else
    CAN_Raw_Value = int16(raw_val);
end

end

自动化建模脚本（MATLAB 脚本）

图中的模型非常规整，手动连线非常耗时。工程师通常使用 MATLAB 脚本自动创建这些 Inport -> Gain -> Bus 结构。

以下是一段可以生成类似图中结构的 MATLAB 代码：

function create_vcu_model()
% 创建一个新的 Simulink 模型
modelName = ‘VCU_CAN_Interface’;
new_system(modelName, ‘Model’);
open_system(modelName);

% 定义 CAN 报文配置 (模拟图中的 EVBUS_OUT_355)
canMsgName = 'EVBUS_OUT_355';
canID = '355';
signals = {'VehicleSpeed', 'MotorTorque', 'BatterySOC'}; % 信号列表
factors = [0.01, 1, 0.5]; % 对应的精度
offsets = [0, -1000, 0];  % 对应的偏移

posX = 100;
posY = 50;
busInputs = {}; % 存储连线端口

% 循环创建信号处理链
for i = 1:length(signals)
    sigName = signals{i};

    % 1. 创建输入端口 (左侧)
    inBlock = add_block('simulink/Sources/In1', [modelName '/' sigName], ...
        'Position', [posX, posY + 40, posX+30, posY+30 + i40]);

    % 2. 创建增益模块 (用于 Factor 缩放)
    gainBlock = add_block('simulink/Math Operations/Gain', [modelName '/' sigName '_Scale'], ...
        'Gain', num2str(1/factors(i)), ... % 物理量转Raw值，所以是 1/Factor
        'Position', [posX+50, posY + 40, posX+80, posY+30 + i40]);

    % 3. 连线 Inport -> Gain
    add_line(modelName, [sigName '/1'], [sigName '_Scale/1']);

    % 记录 Gain 的输出用于后续 Bus 连接
    busInputs{end+1} = [sigName '_Scale/1'];
end

% 4. 创建 Bus Creator (中间灰色的块)
busX = posX + 150;
busBlock = add_block('simulink/Signal Routing/Bus Creator', [modelName '/' canMsgName '_Bus'], ...
    'Inputs', num2str(length(signals)), ...
    'Position', [busX, posY, busX+40, posY + length(signals)*40]);

% 5. 将所有信号连入 Bus Creator
for i = 1:length(busInputs)
    add_line(modelName, busInputs{i}, [canMsgName '_Bus/' num2str(i)]);
end

% 6. 创建输出端口 (右侧)
outBlock = add_block('simulink/Sinks/Out1', [modelName '/CAN_Tx_Output'], ...
    'Position', [busX+100, posY + 20, busX+130, posY+50]);
add_line(modelName, [canMsgName '_Bus/1'], 'CAN_Tx_Output/1');

% 整理布局
Simulink.BlockDiagram.arrangeSystem(modelName);

end

使用 Vector/CAN 工具链：
图中的模块风格看起来使用了 Simulink Coder 或 Embedded Coder，并且很可能配合了 Vector CANdb++ 导入的模块库。
你需要加载 CAN 数据库文件（.dbc）。
使用命令 addNetworkToModel(‘your_file.dbc’)，Simulink 会自动生成图中那样的打包模块。

手动搭建关键模块：
左侧：使用 Inport 模块。
中间：使用 Data Type Conversion (转换数据类型为 uint8 或 int16) 和 Bus Creator。
右侧：使用 Outport 模块。

总结

图片展示的是一种基于总线（Bus）的信号路由架构。

代码层面：主要涉及数据类型转换和缩放逻辑（见上述 MATLAB Function）。
模型层面：核心是 Bus Creator 模块的使用。
工程建议：如果你的信号非常多（如图中所示），千万不要手动连线。请使用 .dbc 文件配合 MATLAB 的 Vehicle Network Toolbox 自动生成这些接口代码和模型。
