线圈、离散量、寄存器、功能码：Modbus 最容易让人上头的部分，一次讲透

摘要：学 Modbus 时，真正让新手脑壳发麻的，通常不是 CRC，也不是抓包软件，而是这几样东西：Coil、Discrete Input、Input Register、Holding Register，再加上一串 01、02、03、04、05、06、0F、10。名字不短，含义还容易串台。本文就把这几样东西摆在桌面上，一件一件脱掉概念外套，看到底谁是干什么的。

关键词：Modbus、Coil、Discrete Input、Holding Register、Input Register、功能码

如果说上一篇是在帮你认识 Modbus 这个人，那这一篇，就是要带你看清它的脾气和习惯。

很多人刚入门的时候，最容易出现一种状态：功能码记了一堆，报文也抄了几条，但脑子里还是糊成一锅粥。看见 01 不知道是在读谁，看见 40001 也不知道自己摸到的是哪一块。别急，这不叫笨，这叫第一次和工业协议“肢体接触”还没找对节奏。

一、先记住一个总框架：Modbus 其实就 2 个维度

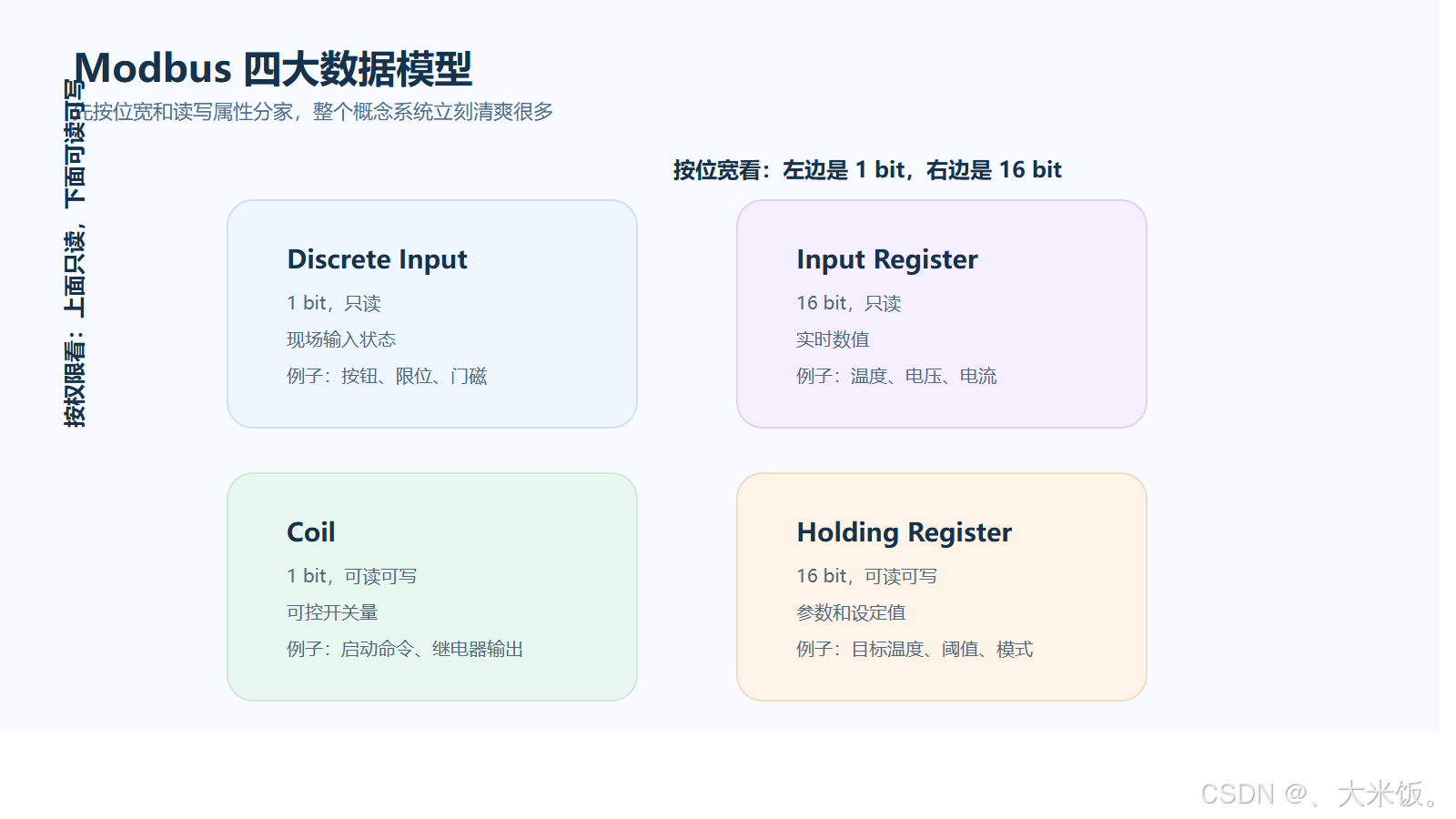

你可以把 Modbus 的四大数据模型看成一个 2 x 2 表格：

• 一个维度是：1 bit 还是 16 bit
• 另一个维度是：只读 还是 可读可写

这么一拆，整个世界突然就安静了。

对应关系如下：

• Coil：1 bit，可读可写
• Discrete Input：1 bit，只读
• Input Register：16 bit，只读
• Holding Register：16 bit，可读可写

你先别急着背英文，先记这句人话：

• 开关量里，能改的是 Coil
• 开关量里，只能看的是 Discrete Input
• 数值量里，只能看的是 Input Register
• 数值量里，能看也能改的是 Holding Register

这套分类逻辑，比很多人的感情观都清晰。

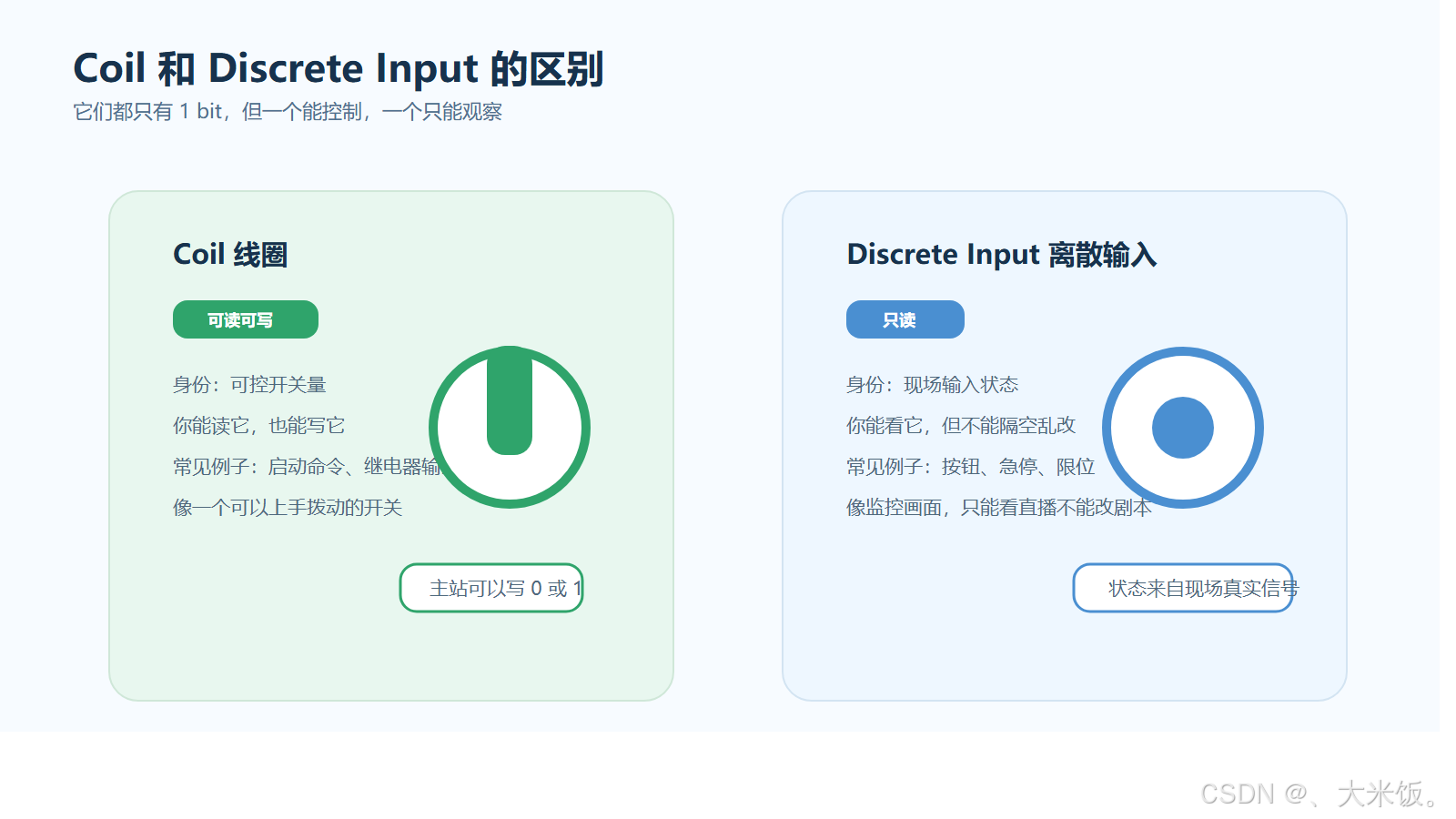

二、为什么线圈和离散输入都是 1 bit，还要分成两类

这是很多人第一次看到 Modbus 时最疑惑的地方：既然都是 0/1，那干嘛不干脆放一起？

答案很简单，因为它们虽然都只有一位，但“身份”不一样。

1. Coil：能读，也能写

Coil 通常表示“可控的开关量”，也就是主站不仅能看它当前状态，还能直接改它。

常见例子：

• 启动命令
• 停止命令
• 继电器输出使能
• 蜂鸣器开关
• 某个内部逻辑标志位

说白了，Coil 就是那种“你不但能看，还能上手”的对象。

2. Discrete Input：只能读，不能写

Discrete Input 通常表示设备当前检测到的输入状态。它反映的是现场真实信号，所以你只能看，不能改。

常见例子：

• 急停按钮是否按下
• 限位开关是否触发
• 门磁是否闭合
• 某个故障输入是否有效

这个对象很像现场传回来的实况直播。你可以围观，但不能隔空篡改。按钮按没按，不是你在主站里写个 1 就能硬掰回来的。

所以记忆方法非常简单：

• Coil = 我能控制
• Discrete Input = 我只能观察

三、寄存器又是什么，为什么一上来就是 16 位

前面那两类是开关量，属于“要么有，要么没有”。但工业现场更多时候要交换的是数值，比如：

• 温度
• 压力
• 电压
• 电流
• 转速
• 设定值
• 报警码
• 计数值

这时候就轮到寄存器登场了。

在 Modbus 里，一个寄存器固定是 16 bit，也就是 2 字节。你可以把它理解成一个个标准小格子，每个格子里放一个数。

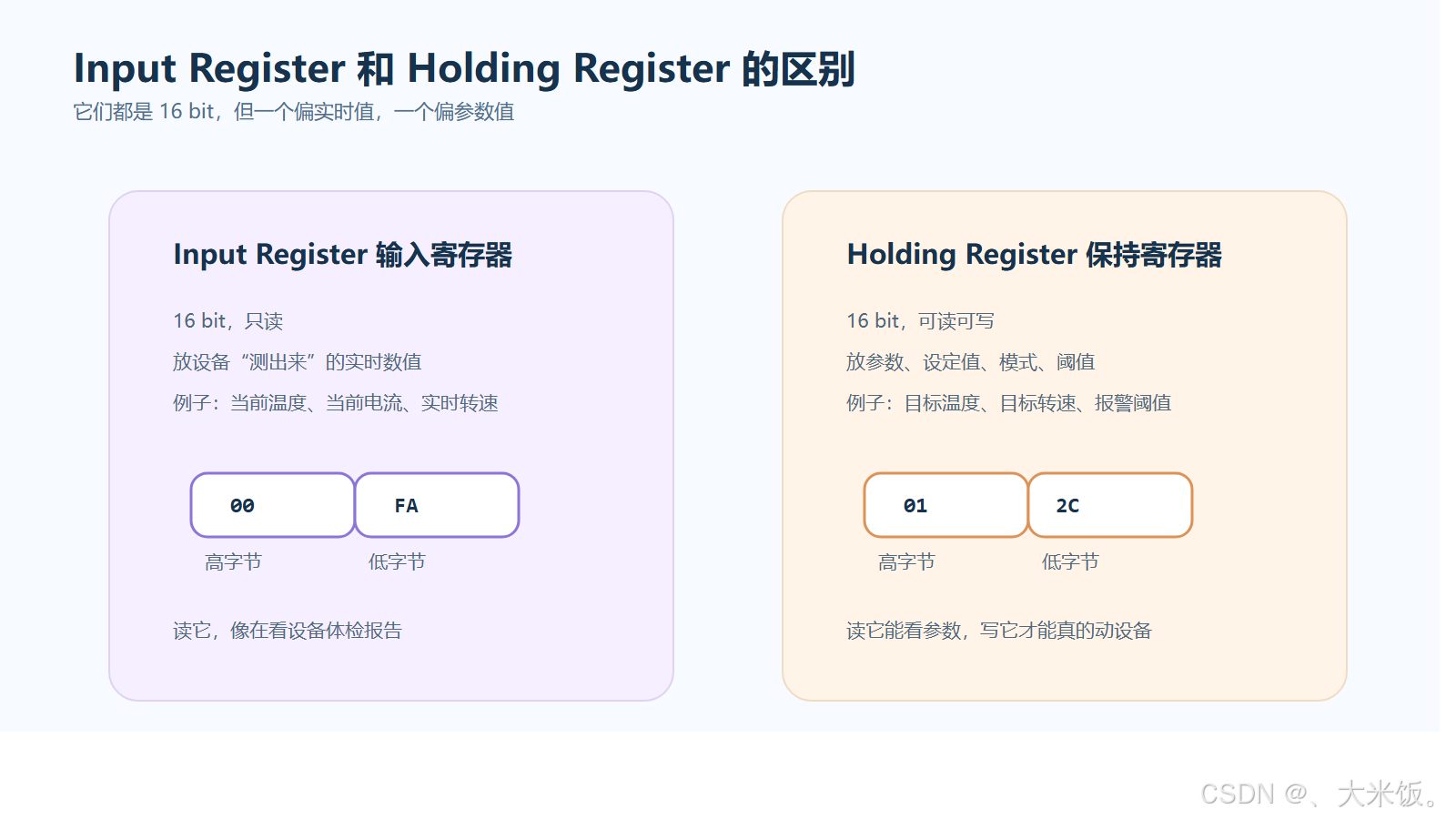

1. Input Register：只读数值

它通常放设备“测出来”的东西。

比如：

• 当前温度
• 当前压力
• 当前频率
• 当前转速
• 实时采样值

主站能做的事只有一个：读。

2. Holding Register：可读可写数值

它通常放设备“给你调”的东西。

比如：

• 温度设定值
• 转速目标值
• 通信地址参数
• 报警阈值
• 工作模式

主站不仅能读，还能写进去改参数。

一句话总结：

• Input Register 更像是“实时体征”
• Holding Register 更像是“可调整参数”

一个是让你看状态，一个是让你动手。至于动手之后设备愿不愿意配合，那就看厂家文档和现场权限了。

四、为什么很多手册里会出现 0x、1x、3x、4x

你在设备手册里，经常会看到这种写法：

• 00001
• 10001
• 30001
• 40001

这不是厂家闲得蛋疼在玩数字排列组合，而是在提示你它属于哪个数据区。

• 0x：Coil
• 1x：Discrete Input
• 3x：Input Register
• 4x：Holding Register

注意，这种写法更多是“文档语义地址”，不是你报文里原样发出去的数值。很多时候：

• 手册写 40001
• 实际程序里要填的是偏移地址 0

这个坑后面我们会单独展开，不然一篇文章还没发完，读者先被地址偏移狠狠干懵了。

五、功能码到底是什么

如果说四大数据模型回答的是“你在碰谁”，那功能码回答的就是“你想对它干什么”。

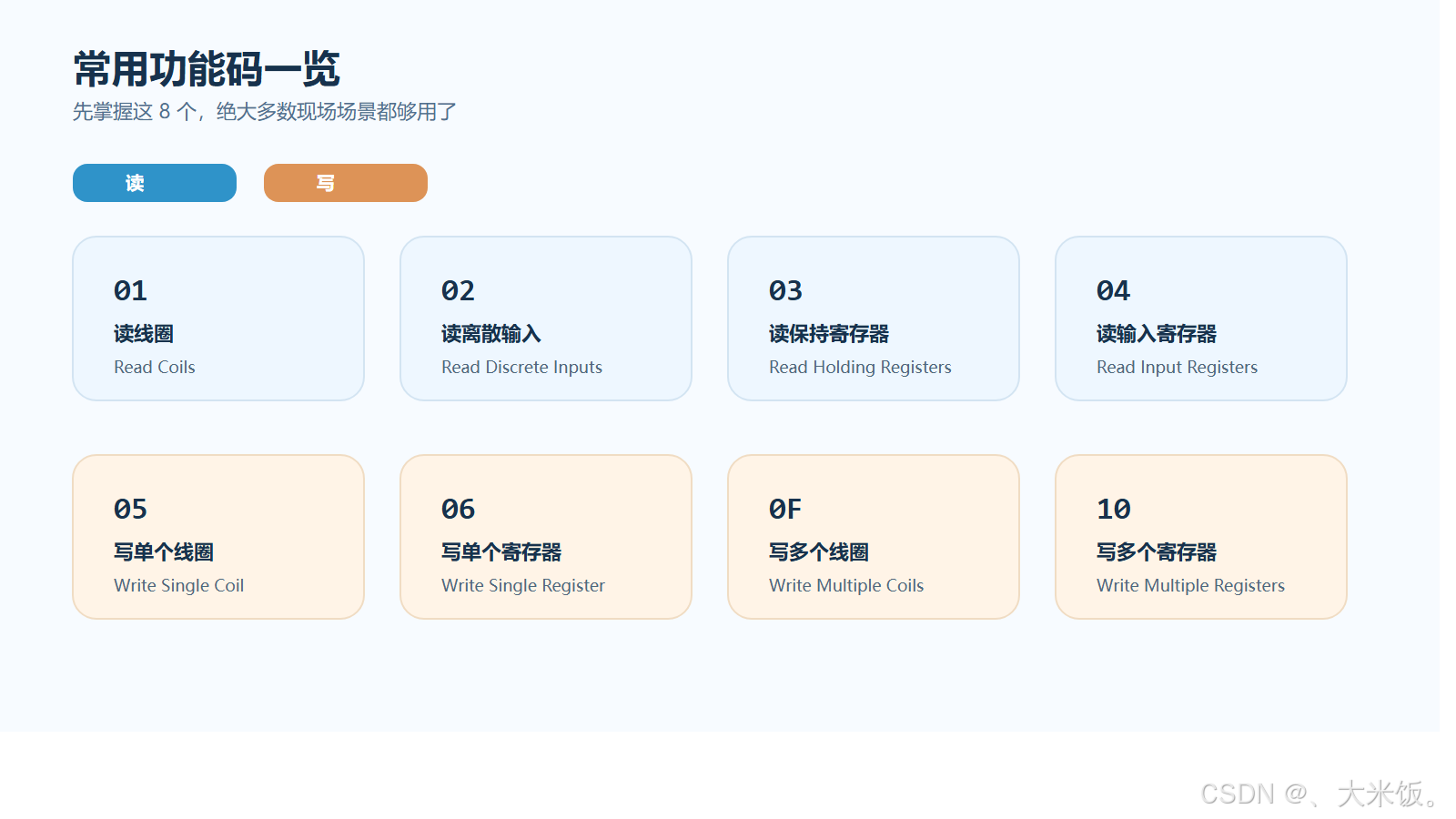

Modbus 常用功能码并不多，但很实用。你只要先拿下这 8 个，绝大多数现场场景都能覆盖。

1. 读相关

• 01：读线圈 Read Coils
• 02：读离散输入 Read Discrete Inputs
• 03：读保持寄存器 Read Holding Registers
• 04：读输入寄存器 Read Input Registers

2. 写相关

• 05：写单个线圈 Write Single Coil
• 06：写单个寄存器 Write Single Register
• 0F：写多个线圈 Write Multiple Coils
• 10：写多个寄存器 Write Multiple Registers

你会发现，功能码其实也很老实：

• 读开关量，用 01 或 02
• 读寄存器，用 03 或 04
• 写单个，用 05 或 06
• 写多个，用 0F 或 10

没有太多弯弯绕，基本就是谁和谁配对，握手姿势非常固定。

六、数据模型和功能码怎么配起来看

真正实战时，你脑子里最好形成下面这张对照表。

数据对象	位宽	读写属性	常用功能码
Coil	1 bit	可读可写	01、05、0F
Discrete Input	1 bit	只读	02
Input Register	16 bit	只读	04
Holding Register	16 bit	可读可写	03、06、10

也就是说：

• 想看一个可控开关状态，用 01
• 想写一个可控开关，用 05 或 0F
• 想看现场输入信号，用 02
• 想看实时数值，用 04
• 想看参数值，用 03
• 想改参数值，用 06 或 10

这张图特别适合拿去做文章里的“防迷路路标”。读者一迷糊，就让他回来对照一眼，立刻知道自己该摸哪个对象，用哪个功能码。工业通信讲究方向感，不然一顿操作猛如虎，最后读错地址像给空气抛媚眼。

七、几个最容易混淆的点，一次说透

1. 01 和 02 都是读 1 bit，到底差在哪

差在对象不同。

• 01 读的是 Coil
• 02 读的是 Discrete Input

虽然都是读 0/1，但一个是“可控位”，一个是“现场输入位”。别看它们都只有一位，身份完全不一样。

2. 03 和 04 都是读寄存器，到底差在哪

差在寄存器类型不同。

• 03 读的是 Holding Register
• 04 读的是 Input Register

一个偏参数，一个偏实时值。

3. 05 和 06 为什么一个写线圈，一个写寄存器

因为写的对象不同。

• 05 写的是单个 Coil
• 06 写的是单个 Holding Register

开关量和数值量，当然不能用同一套写法。一个是在拨开关，一个是在填参数。

4. 0F 和 10 为什么看起来像两个不太像十进制的数字

因为它们通常按十六进制写。

• 0F 等于十进制 15
• 10 等于十进制 16

协议文档、抓包软件、技术交流里，写十六进制更常见。别看到 0F 就以为有人键盘按滑了。

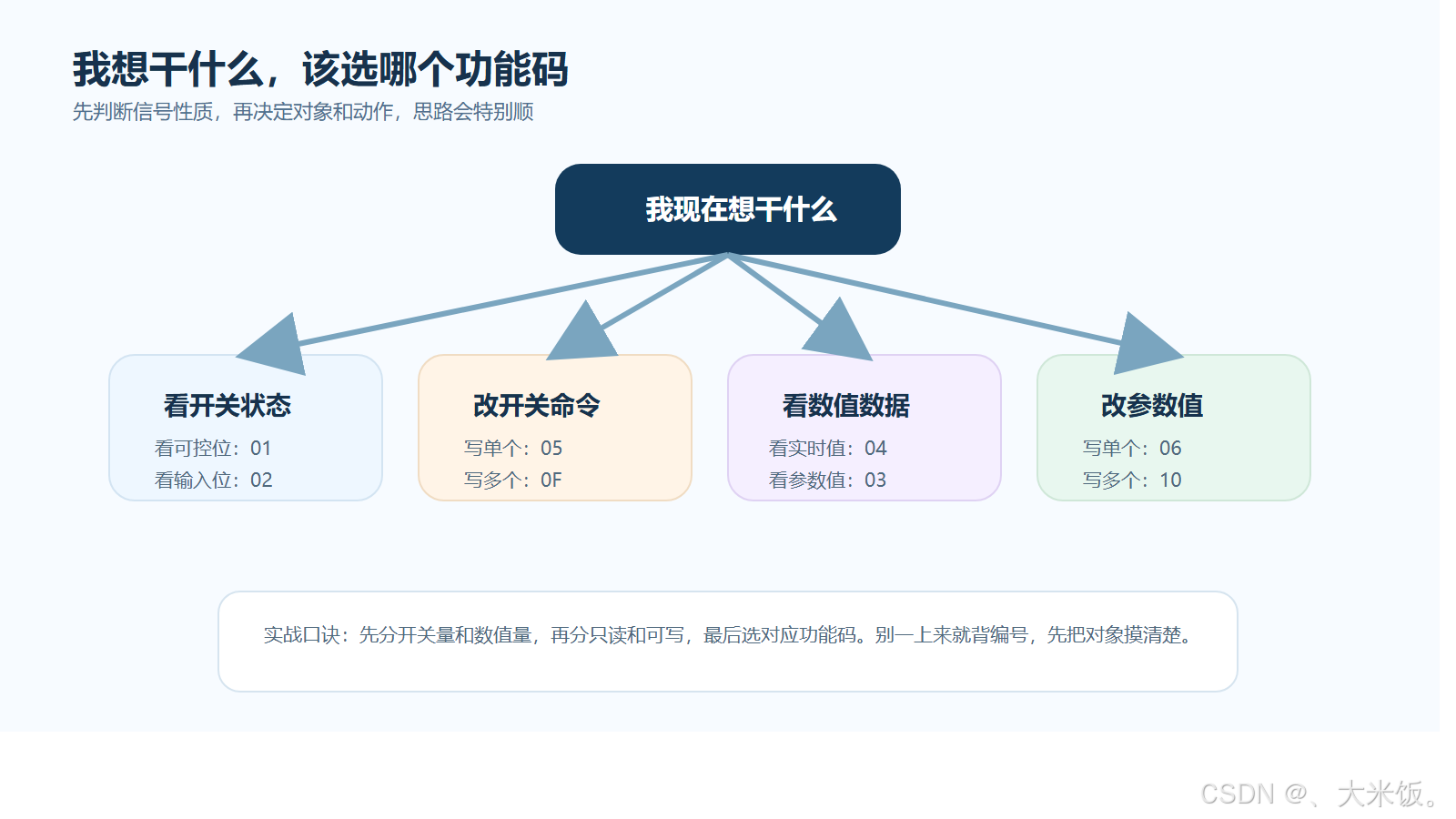

八、实战里怎么快速判断自己该读哪种对象

你可以直接按信号类型来想：

场景 1：我要看按钮有没有按下

这是现场输入状态，优先联想到：

• 数据对象：Discrete Input
• 功能码：02

场景 2：我要下发一个启动命令

这是一个可控开关量，优先联想到：

• 数据对象：Coil
• 功能码：05 或 0F

场景 3：我要读取当前温度

这是实时测量值，优先联想到：

• 数据对象：Input Register
• 功能码：04

场景 4：我要修改目标温度

这是参数设定值，优先联想到：

• 数据对象：Holding Register
• 功能码：06 或 10

只要你把“信号的性质”先想清楚，后面的对象和功能码基本就能顺着推出来。

九、这篇你最该记住的 5 句话

第一，Modbus 的四大数据模型，本质上就是 bit/16bit 和 只读/可写 的组合。

第二，Coil 和 Discrete Input 都是 1 bit，但前者可控，后者只读。

第三，Input Register 和 Holding Register 都是 16 bit，但前者偏实时值，后者偏参数值。

第四，功能码本质上就是“你要对哪个对象做什么动作”。

第五，实战里别先背代码，先判断信号属于哪一类，再去选功能码，效率会高很多。

到这里，你已经把 Modbus 最核心的概念地基打得差不多了。下一篇我们就开始上硬菜，正式拆 Modbus RTU 报文：地址、功能码、数据区、CRC，到底一帧一帧是怎么长出来的。到那一步，抓包就不再只是看热闹，而是能看出门道，甚至看出对面设备到底是在配合，还是在装死。
