本文是《以AI量化为生》系列的第十六篇，我们将实现两个实用的图表交互功能：X轴向右延伸和双击专注模式。从突破vnpy基类限制到状态管理设计，从API调用踩坑到需求把握的权衡，让你掌握图表交互优化的核心思路。

X轴向右延伸

写在前面

上一篇讲了双图和四图视图的开发，有读者私信说，多周期图表确实方便了，但还是有个问题：K线图右边总是紧贴着最新价格，想在右边标注点什么都没空间。

这个问题说实话我也遇到过。做复盘的时候，经常想在最新K线右边画几根预测线，或者标注一下关键价位，但图表右边界总是死死卡在最后一根K线上。

还有个事，就是副图太多的问题。系统里现在有MACD、RSI、DMI、成交量好几个指标，全开的话每个都挤成一条缝，想仔细看某个指标得拼命拉窗口。第三方软件像文华财经、博易大师都有双击隐藏副图的功能，用起来确实方便。

这一篇就来解决这两个问题。

X轴向右延伸

实际使用场景

做量化的时候，经常遇到这样的情况：

你看到一个三角形整理形态，想延长上下边线看看突破位大概在哪。或者发现某个价格区间反复震荡，想标注一下关键的支撑阻力位。但图表右边界紧贴最新K线，鼠标一移过去就自动滚动，根本没法标注。

还有做回测的时候，想在未来位置标记预期的止盈止损点，也需要右边有空间。

问题分析

其实之前代码里已经有 ExtendableViewBox 这个类，理论上拖拽就能延伸X轴。但测试的时候发现，拖完松手图表立刻回弹，就像被橡皮筋拉住一样。

问题出在vnpy的 ChartWidget 基类。基类里写死了X轴不能超出数据范围的限制。中间层虽然有拖拽逻辑，但调用的是基类方法，功能还是被限制住了。

突破限制

解决办法就是在 EnhancedChartWidget 里重写几个关键方法，突破这个限制：

def _update_plot_limits(self) -> None:
    """允许x轴扩展到数据范围之外"""
    view = plot.getViewBox()
    if view:
        view.setLimits(
            xMax=self._manager.get_count() + 100  # 向右延伸100个单位
        )

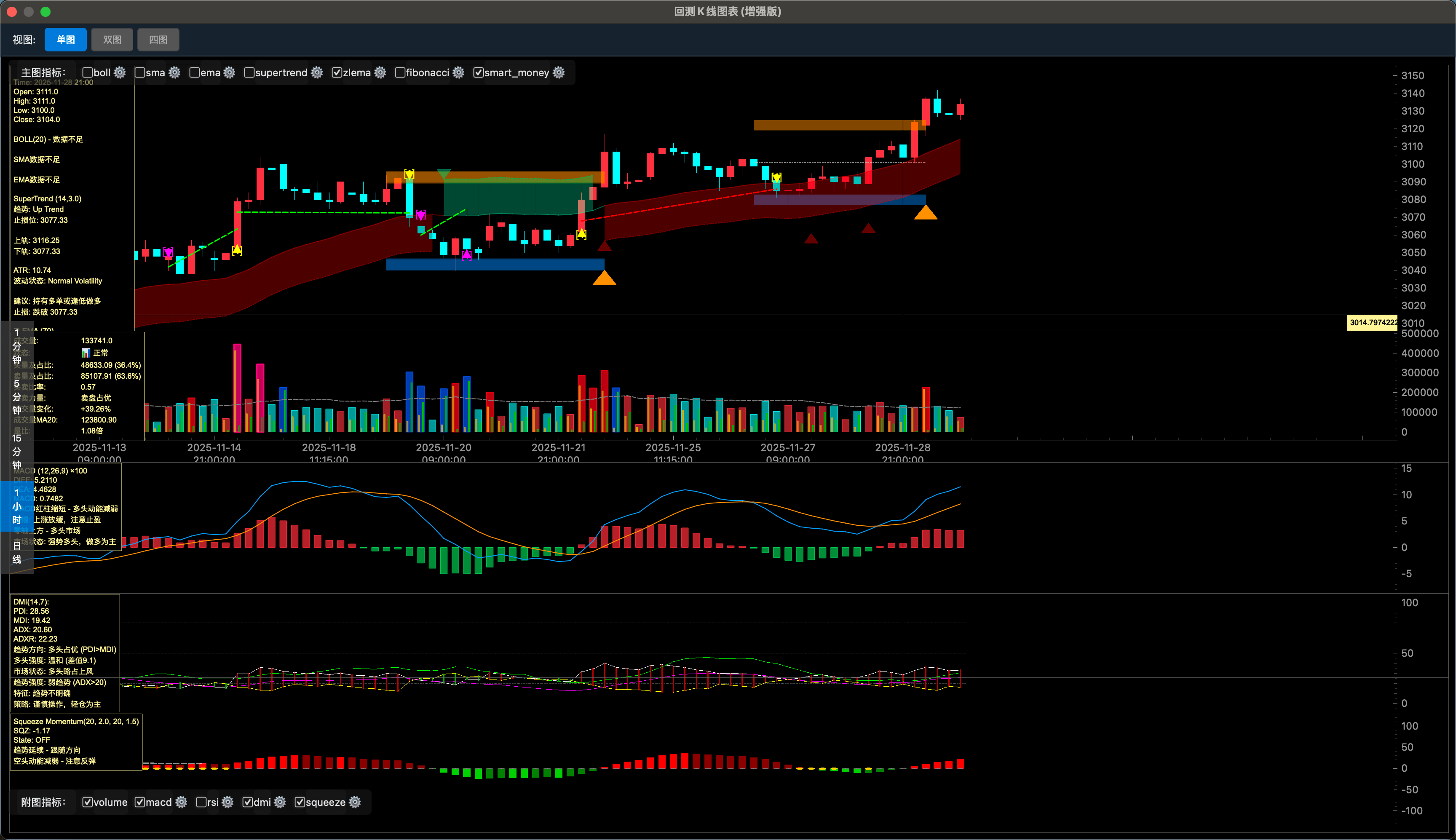

这里把 xMax 设置为数据数量加100，允许X轴向右延伸100个K线的宽度。改完之后，鼠标在最右边往右拖，空白区域就出来了。按键盘右箭头也能延伸。

双击专注模式

副图太多的困扰

副图太多真的很影响观察。比如你想仔细看MACD的零轴穿越，但窗口里还挤着RSI、DMI、成交量，每个都只有一条缝那么高。

第三方软件像文华财经、博易大师都有双击隐藏副图的功能，用起来特别顺手。双击主图，副图全收起来，K线占满整个屏幕。双击某个副图，其他副图都隐藏，只留这一个。

我们也实现了这个功能。

功能效果

场景1：双击主图，专注K线

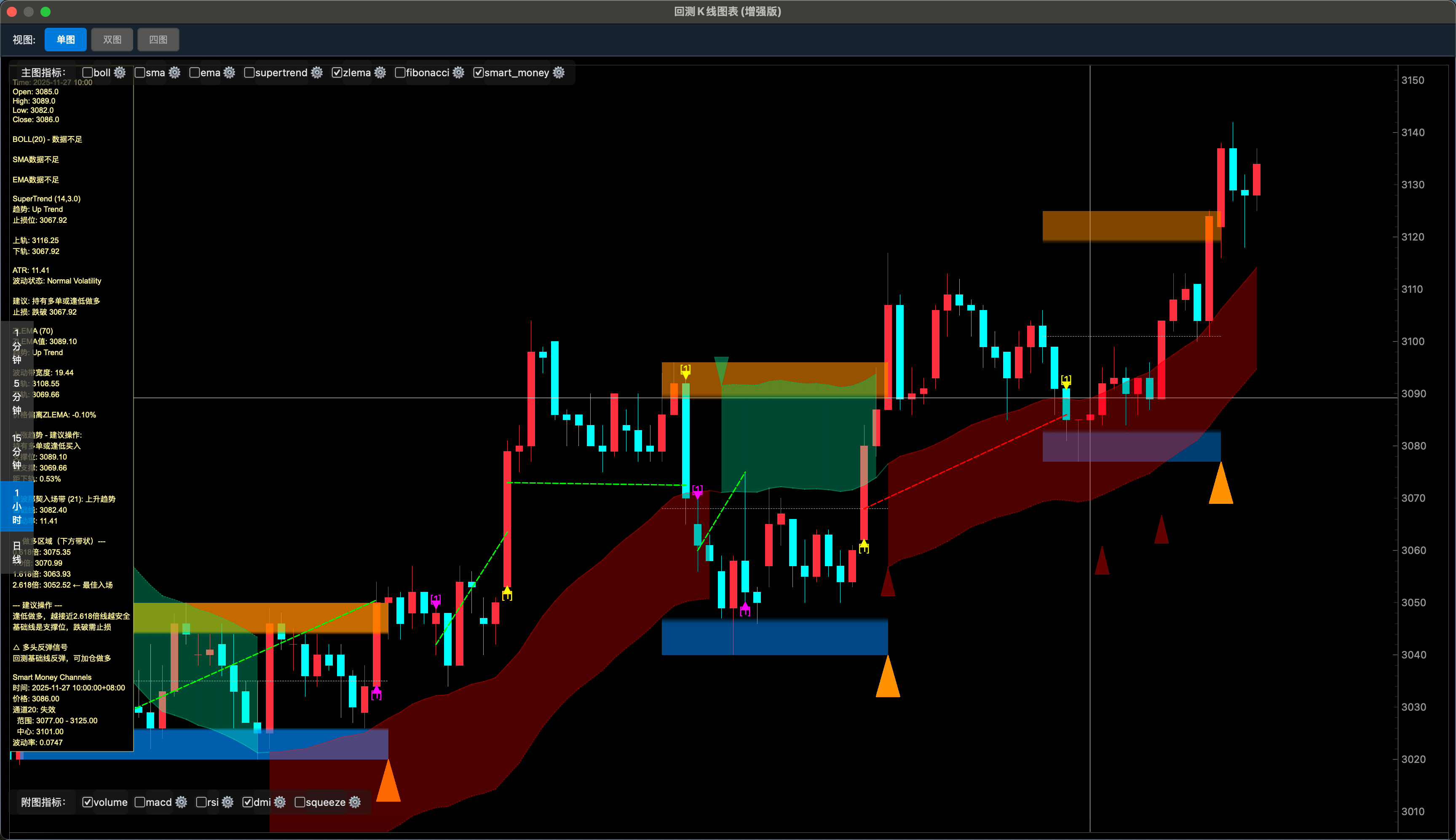

双击主图全屏

双击主图后，所有副图都隐藏，K线图占满整个窗口。再次双击恢复。

场景2：双击副图，专注指标

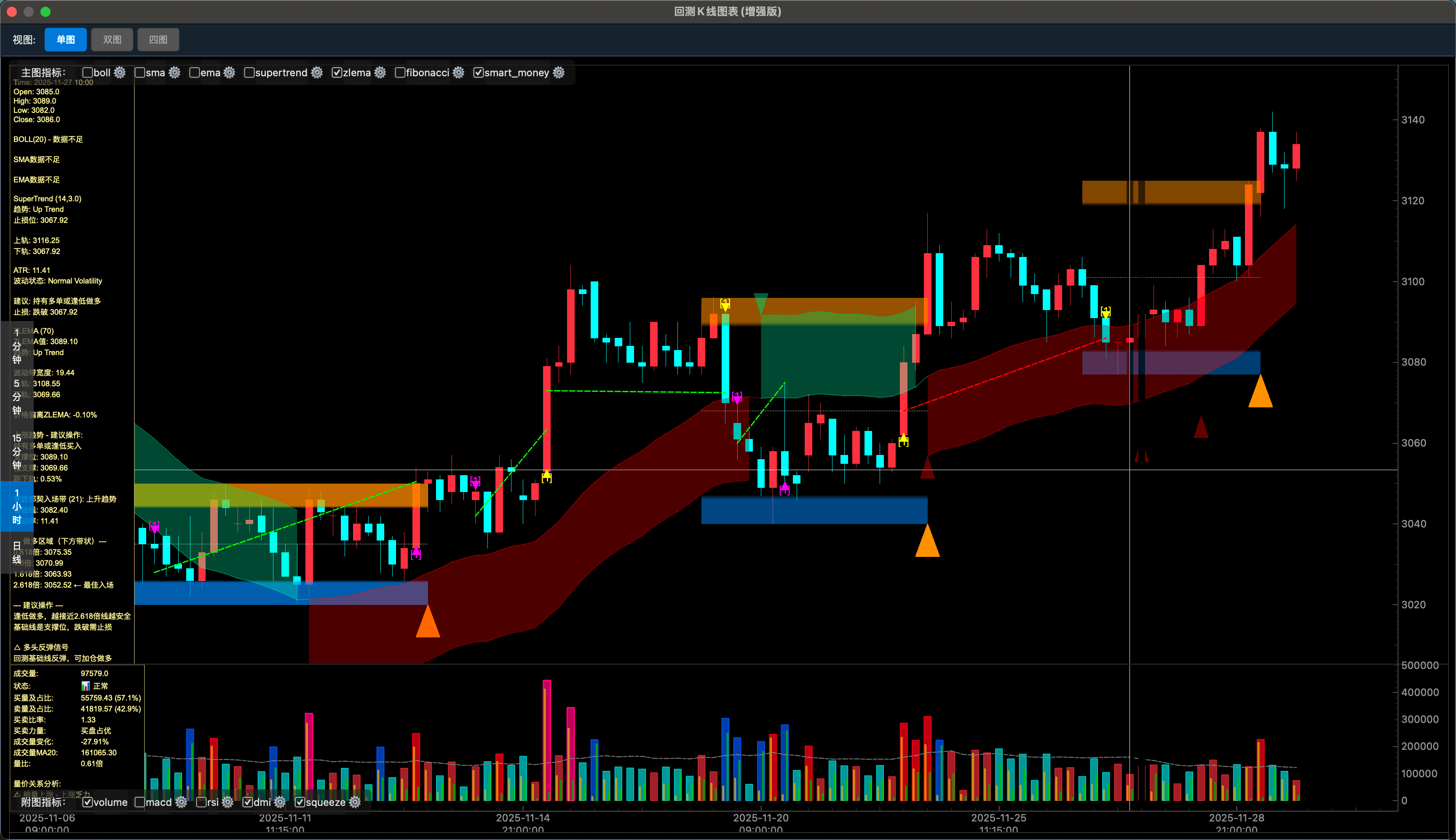

双击副图专注

双击成交量副图，其他副图都隐藏，只留主图和成交量。想看RSI就双击RSI，自动切换过去。

做复盘的时候这个功能特别实用。你可以先双击主图看K线形态，再双击MACD看动能变化，最后双击成交量看量能配合。整个流程很顺畅。

实现思路

这个功能的核心是状态管理。需要记住当前处于什么模式，以及进入专注模式之前哪些副图是显示的。

self.focus_mode = None  # None/main/plot_name
self.saved_plot_visibility = {}  # 保存副图可见性状态

双击主图的逻辑：

def _toggle_main_focus(self):
    if self.focus_mode == "main":
        self._restore_plot_visibility()  # 恢复所有副图
        self.focus_mode = None
    else:
        self._save_plot_visibility()     # 保存状态
        self._hide_all_sub_plots()       # 隐藏所有副图
        self.focus_mode = "main"
