01

前言

    在工业 4.0 深度发展的今天，高性能、国产化的控制系统正逐渐成为行业主流。本文旨在分享 Intelligent AutoThink V5.0.0A6 (iAT) 的实战入门经验 。

    通过测试发现，LX-CU311 控制器与 iAT 软件的组合具有以下显著优点：

    1）前瞻性的技术架构：扩展库不仅支持C/C++编程，更预留了AI模型接入端口，为未来智能化升级奠定了基础。

    2）卓越的本土化体验：软件深度适配国内工程师习惯，支持中英文混编项目名及中文变量命名。

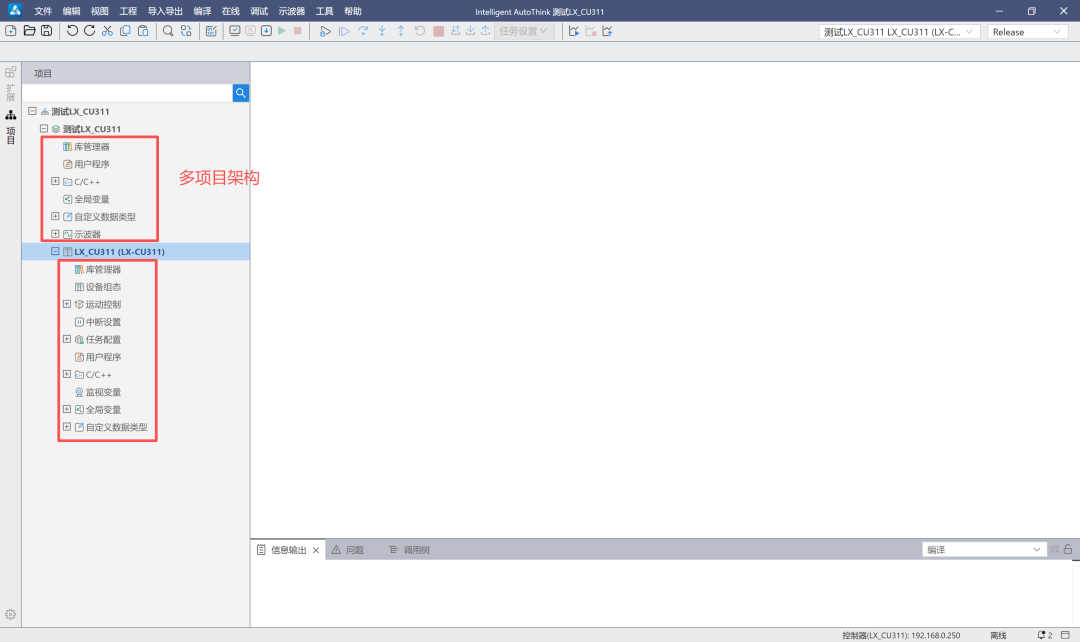

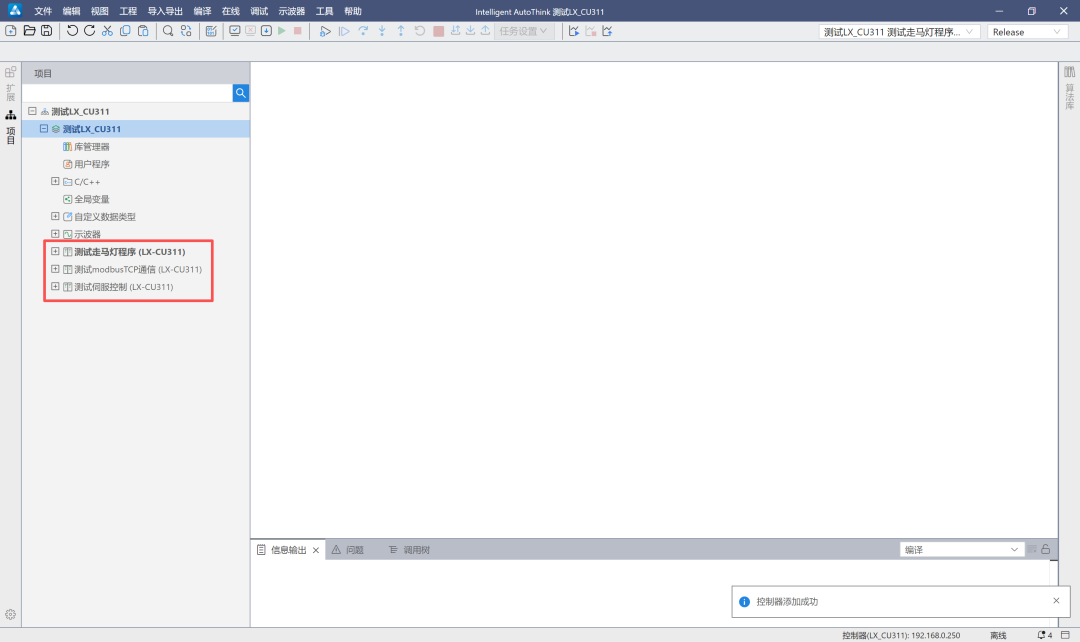

    3）高效的大型工程管理：支持“一工程多项目”编程模式，对涉及多台 PLC 的联动工程非常友好。

    4）灵活的通信协议适配：有多种协议方案，ModbusTCP支持两种地址偏移计算模式，能够完美兼容西门子或施耐德等主流品牌的编程逻辑。

02

LX-CU311的硬件介绍

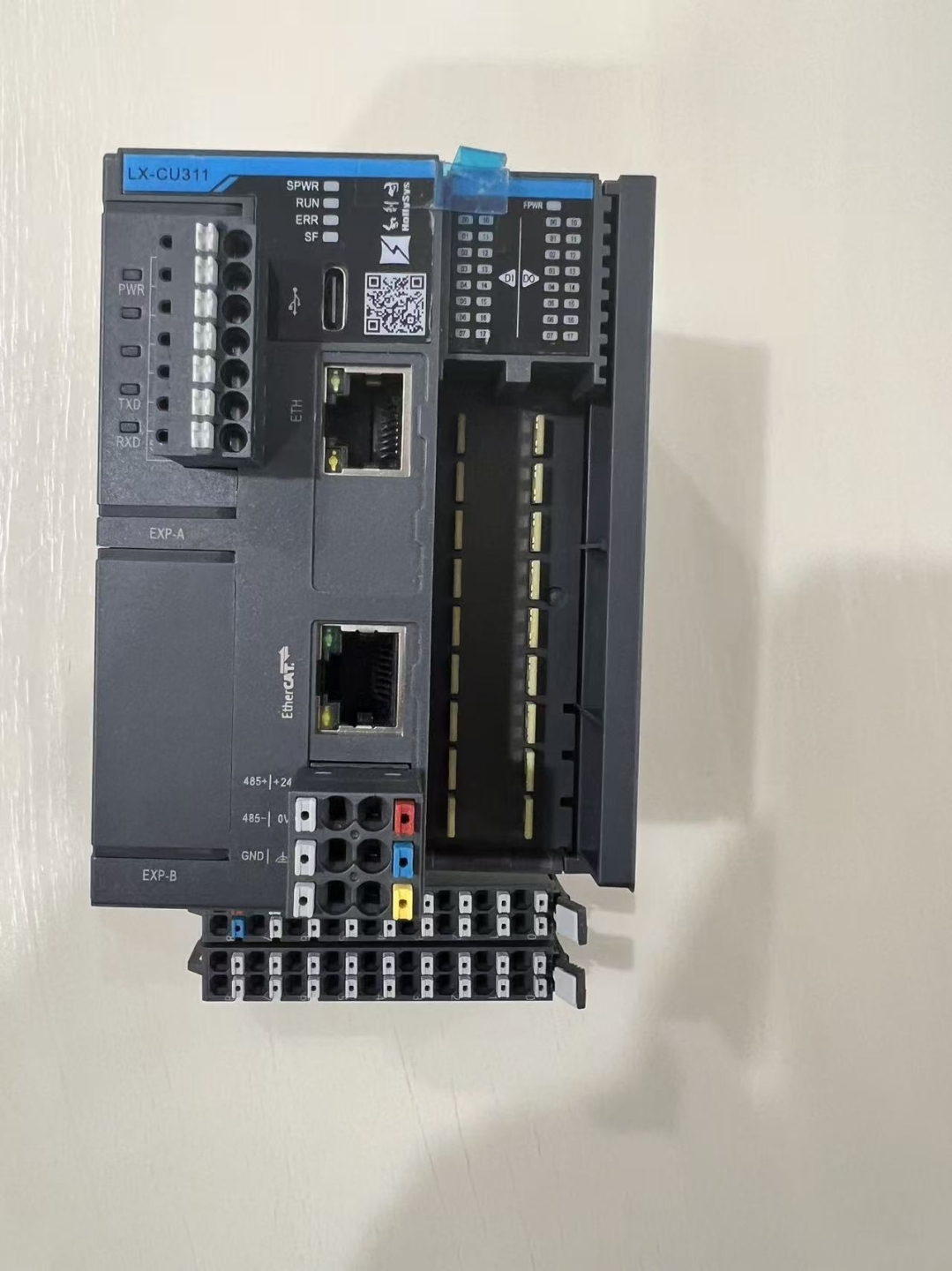

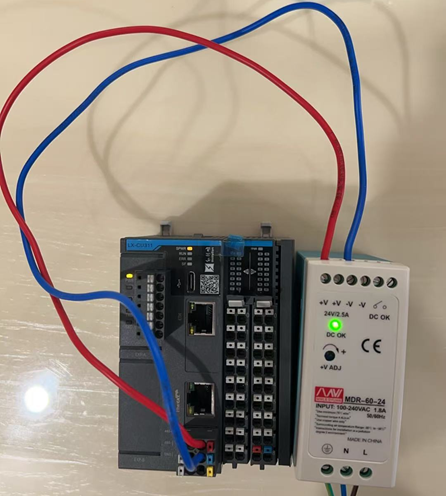

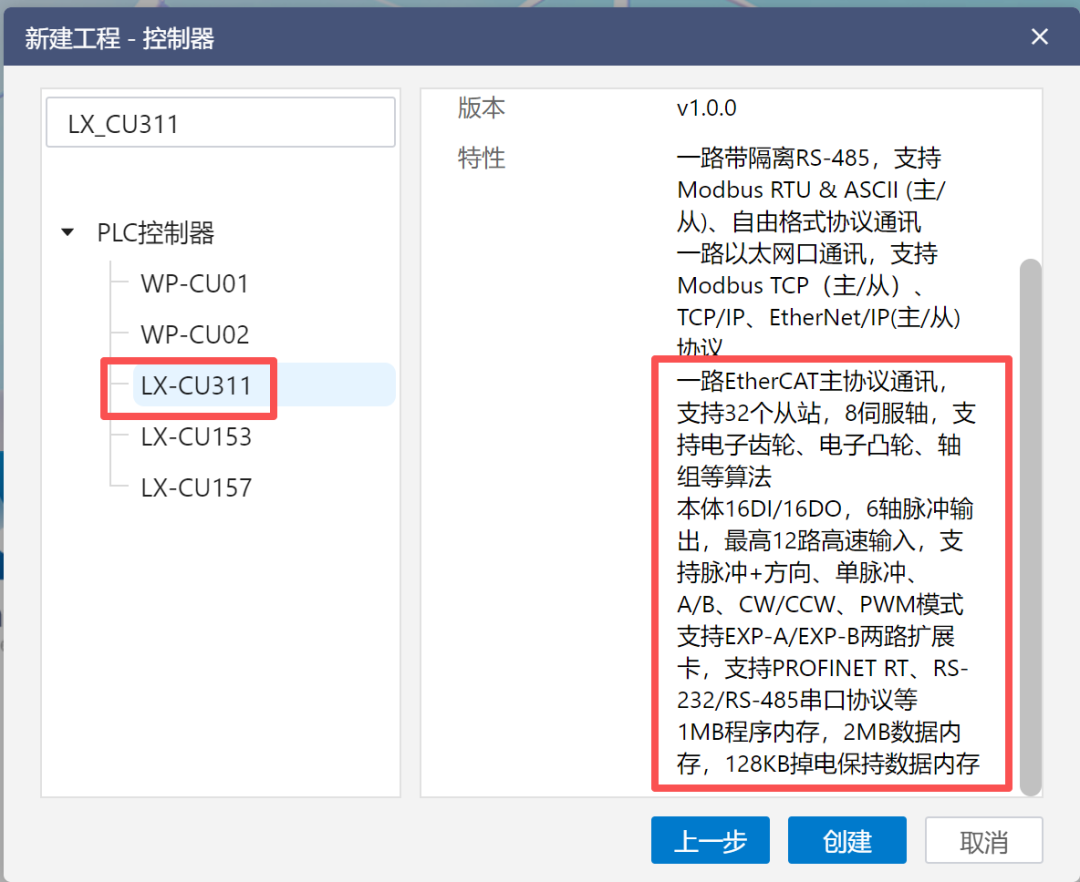

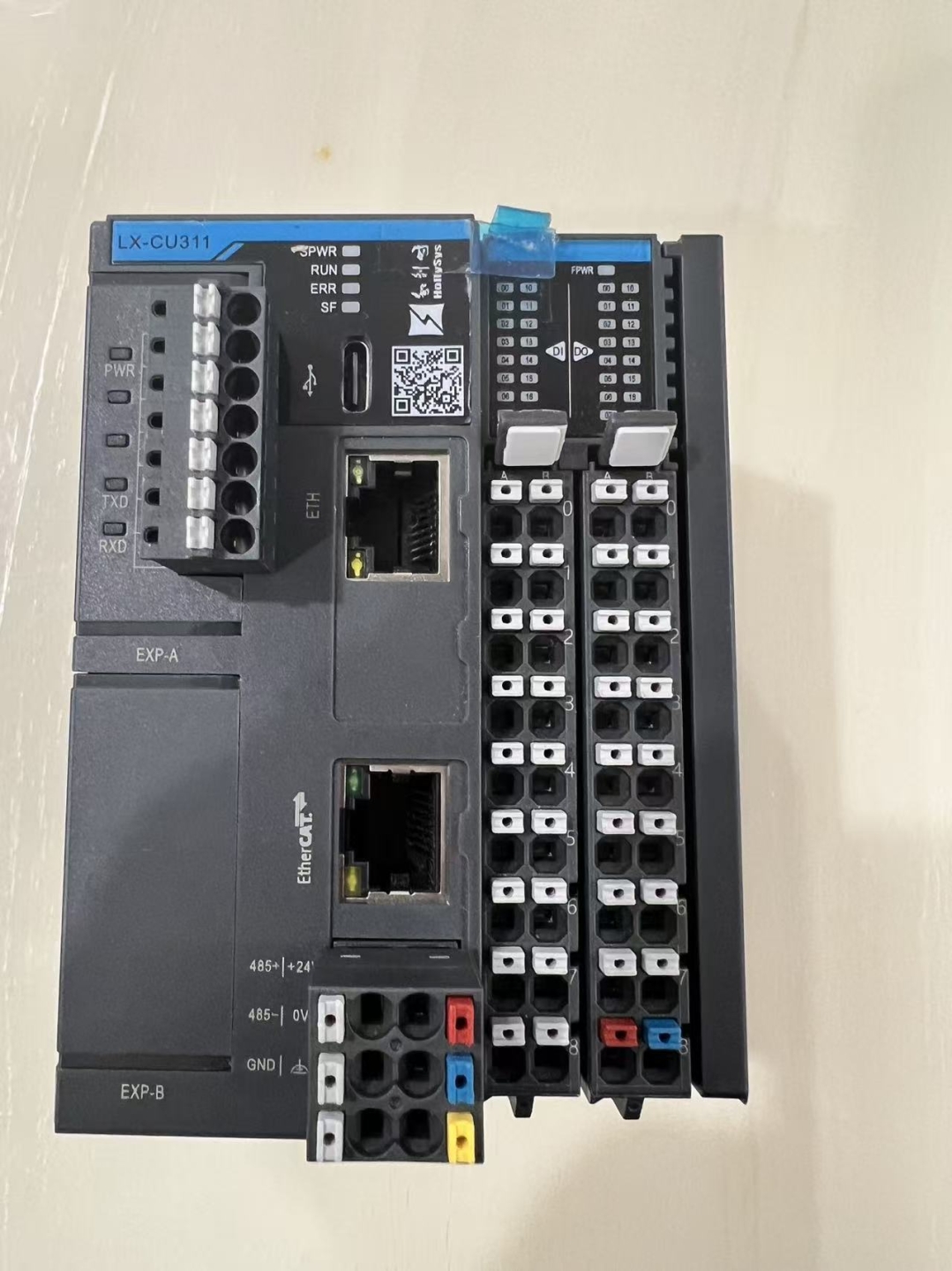

    LX-CU311 是一款高性能总线型控制器，硬件配置丰富 ：

    1. IO 配置：本体集成 32 点 I/O 端子，包含 12 路高速 DI、4 路常规 DI 及 16 路高速 DO 。

    2. 运动控制：标配以太网口，支持 EtherCAT 总线带轴，并兼容脉冲型运动控制 。

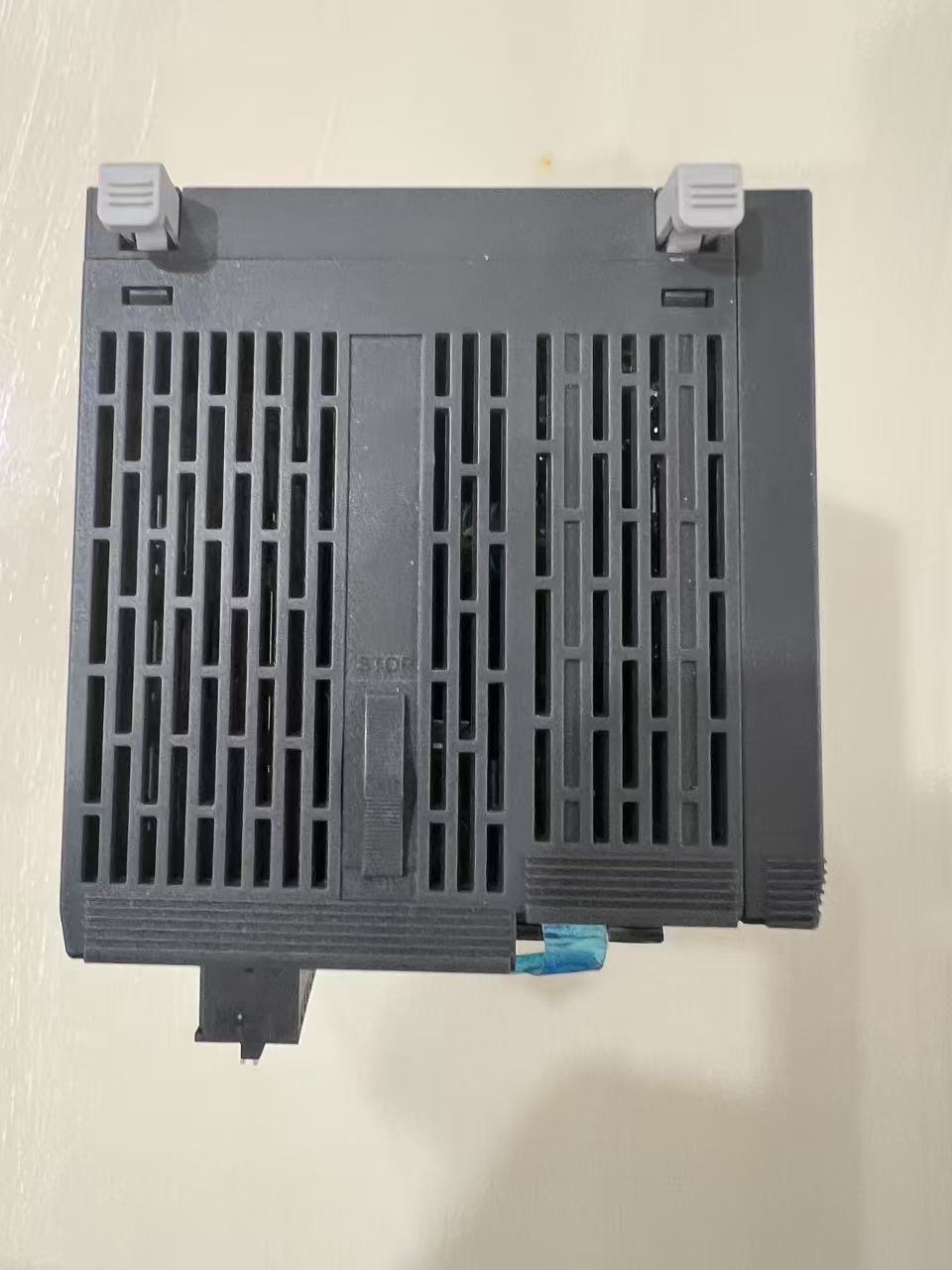

    3. 顶部有一个工作模式开关，RUN/STOP开关。

    4. 接口与扩展：

    1）本体支持一路隔离的 RS-485 接口 。

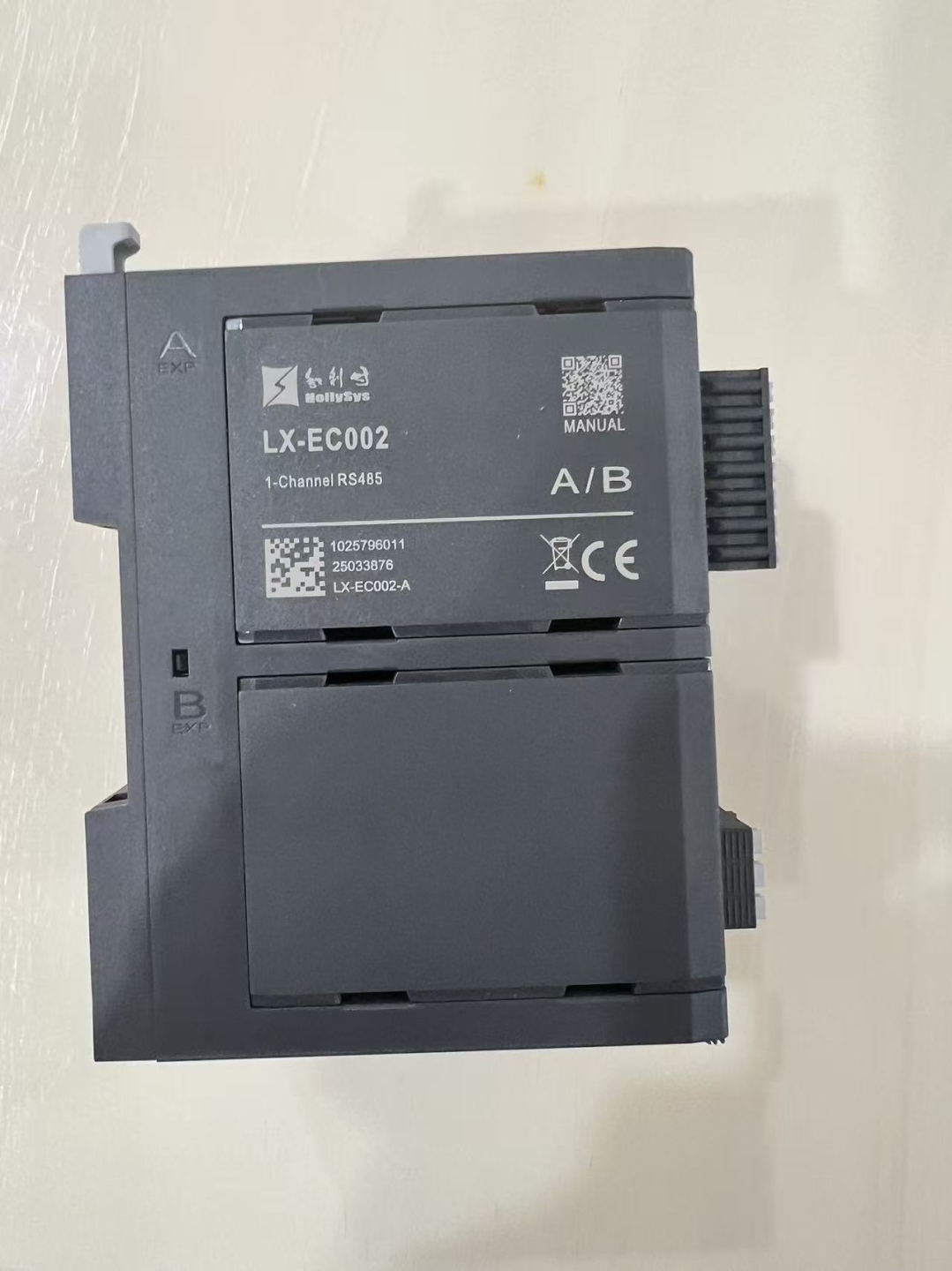

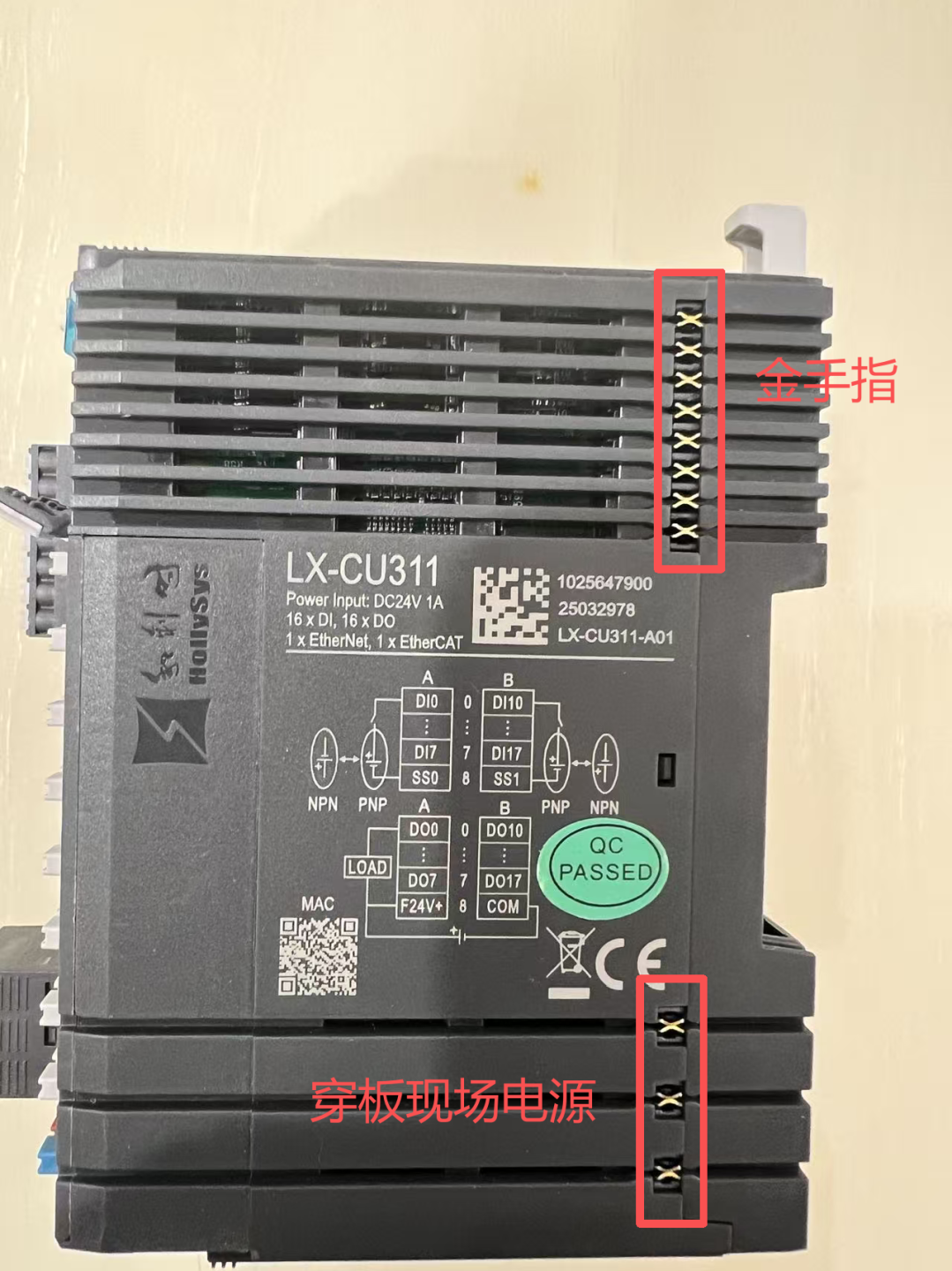

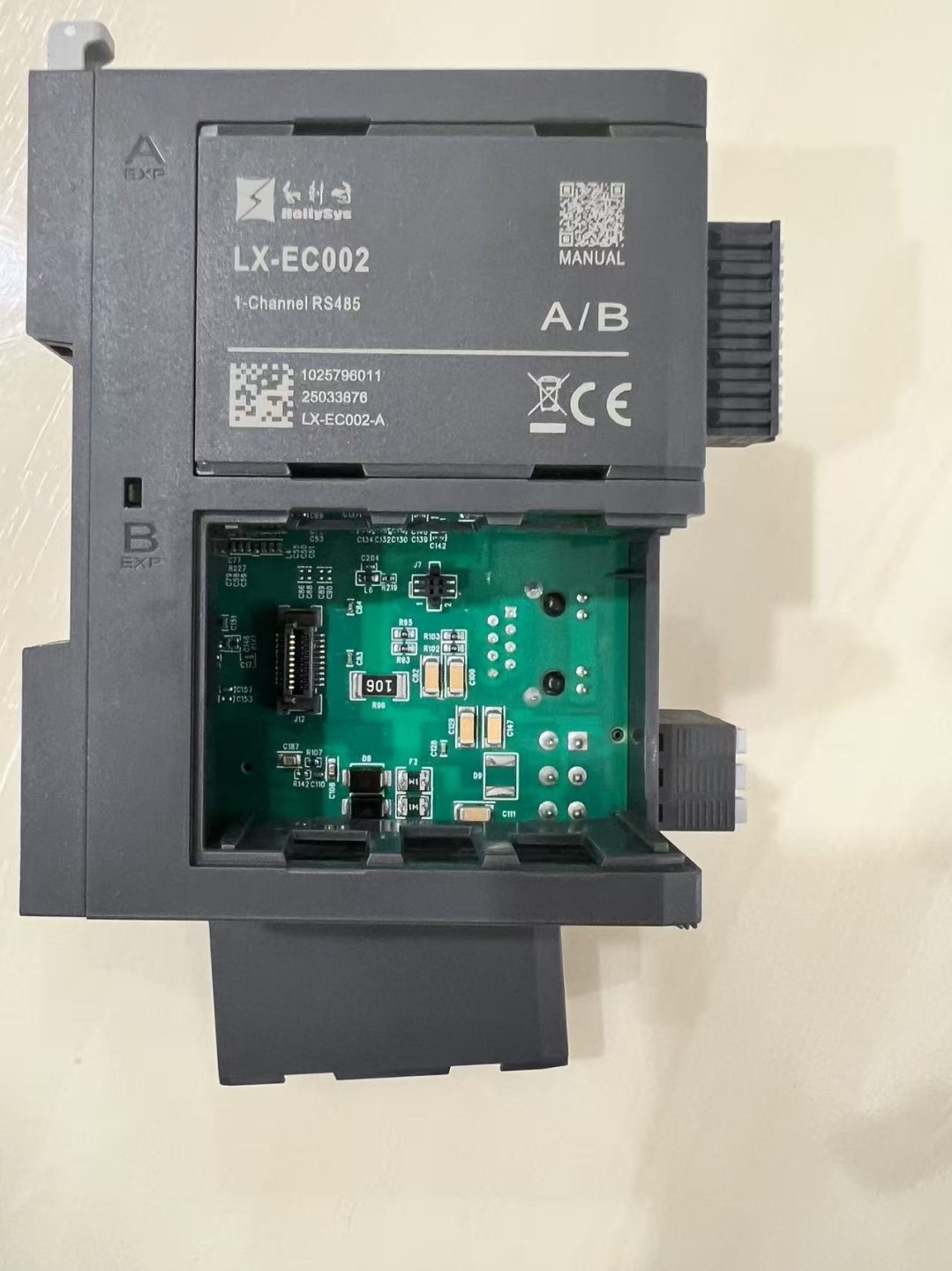

    2）设有 A/B 两个扩展卡槽位，通过金手指内部总线进行数据传输与电源供电。

    5. 易用性设计：端子接线极为便捷，即使不压接铜鼻子也能直接插入，有效缩短施工时间。

03

iAT 软件使用与项目环境

1. 编程界面与语言

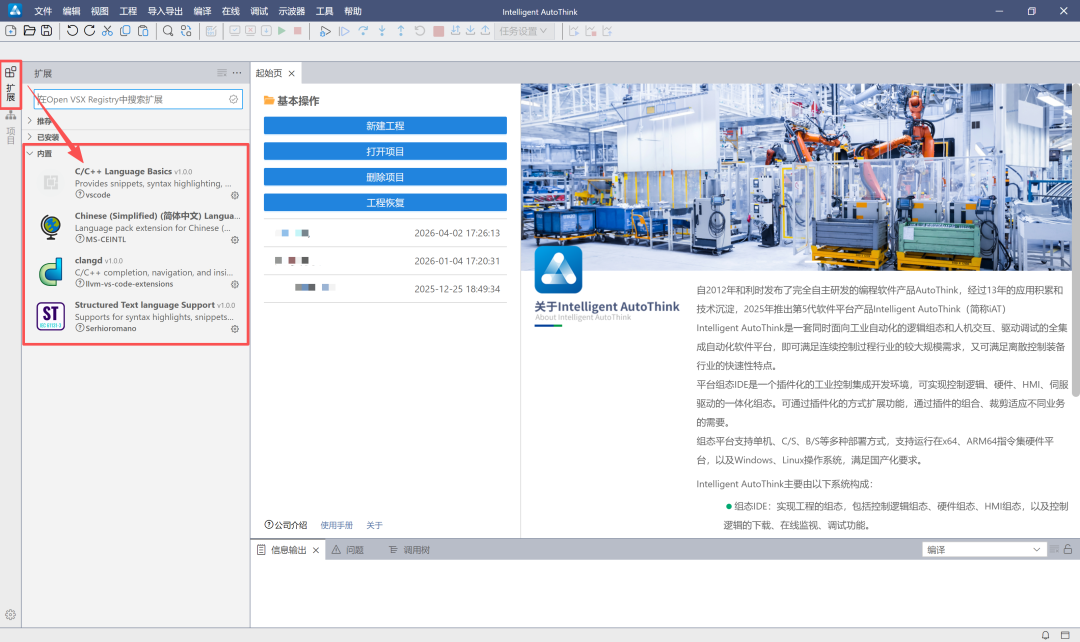

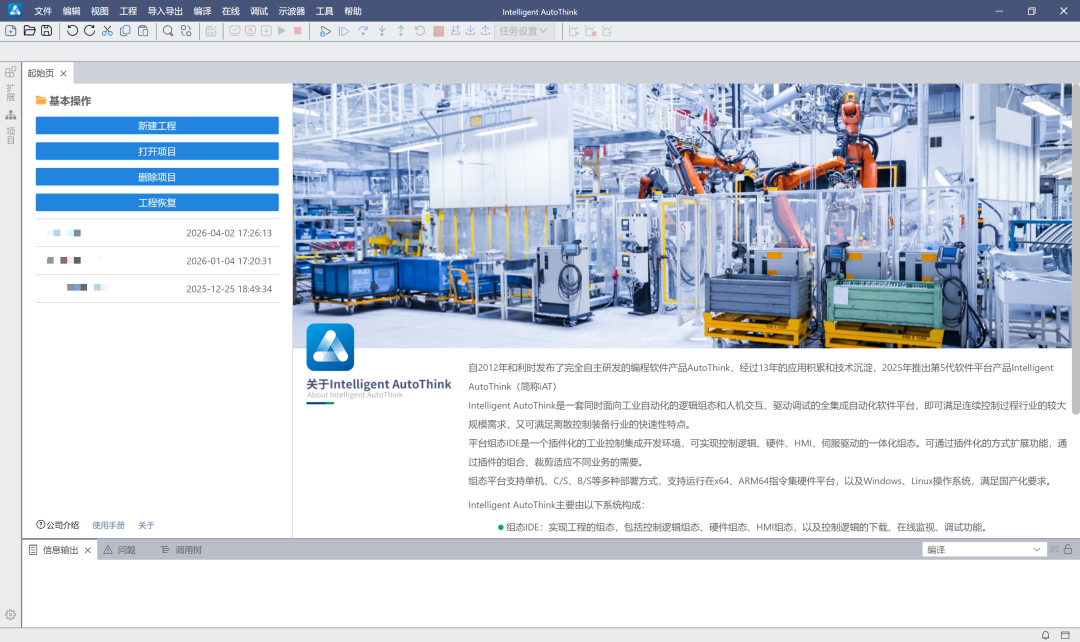

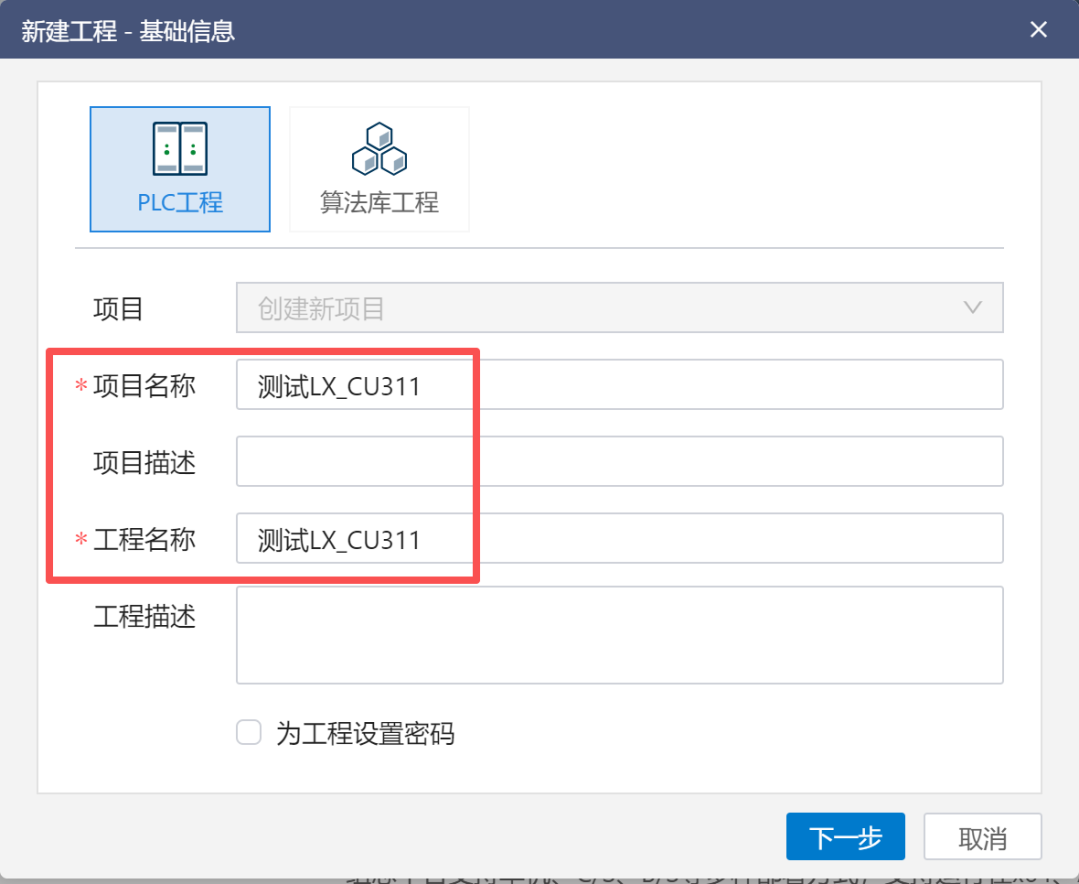

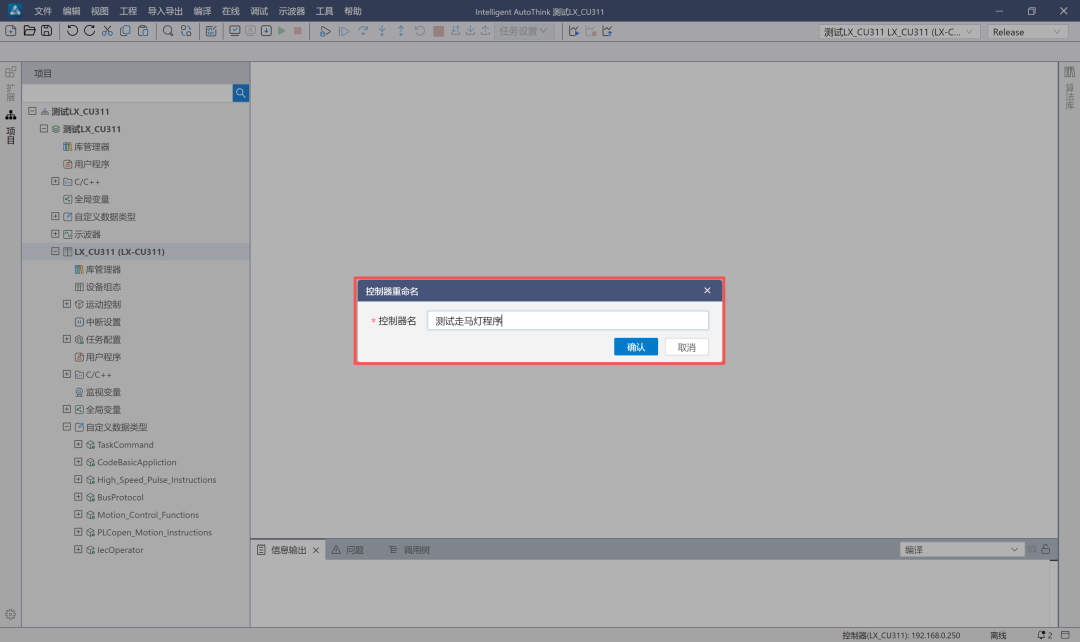

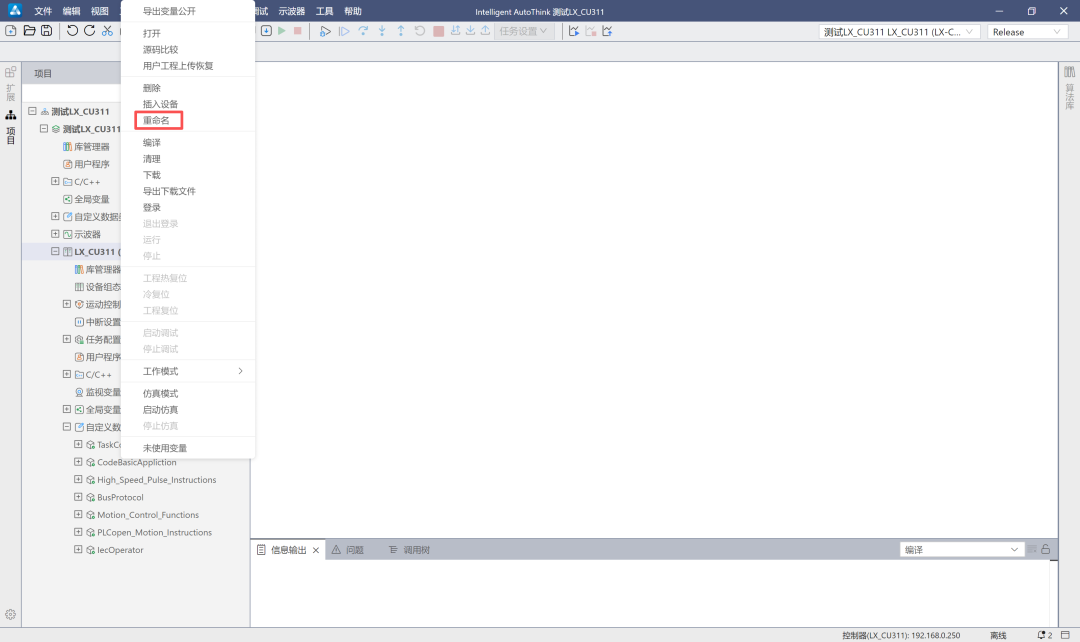

    iAT 界面直观，支持扩展库调用 。在新建项目时，工程师可以根据习惯使用中文或英文定义工程名和变量，极大提高了代码的可读性 。

2. 诊断与监控

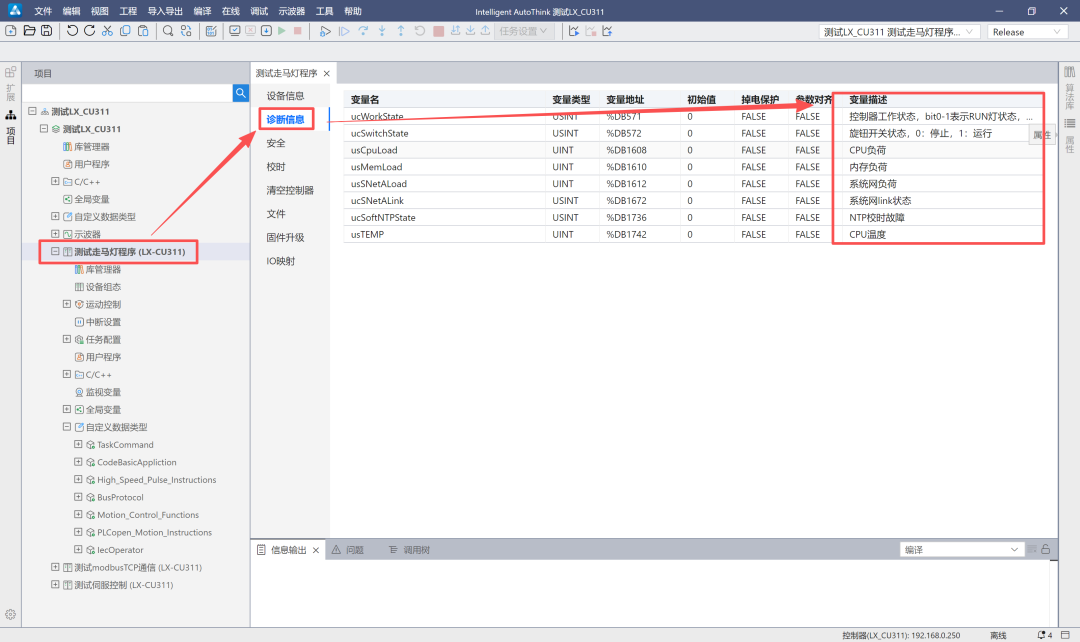

    • 状态感知：PLC 的诊断信息非常全面，涵盖了工作状态、系统负荷以及实时温度监控 。

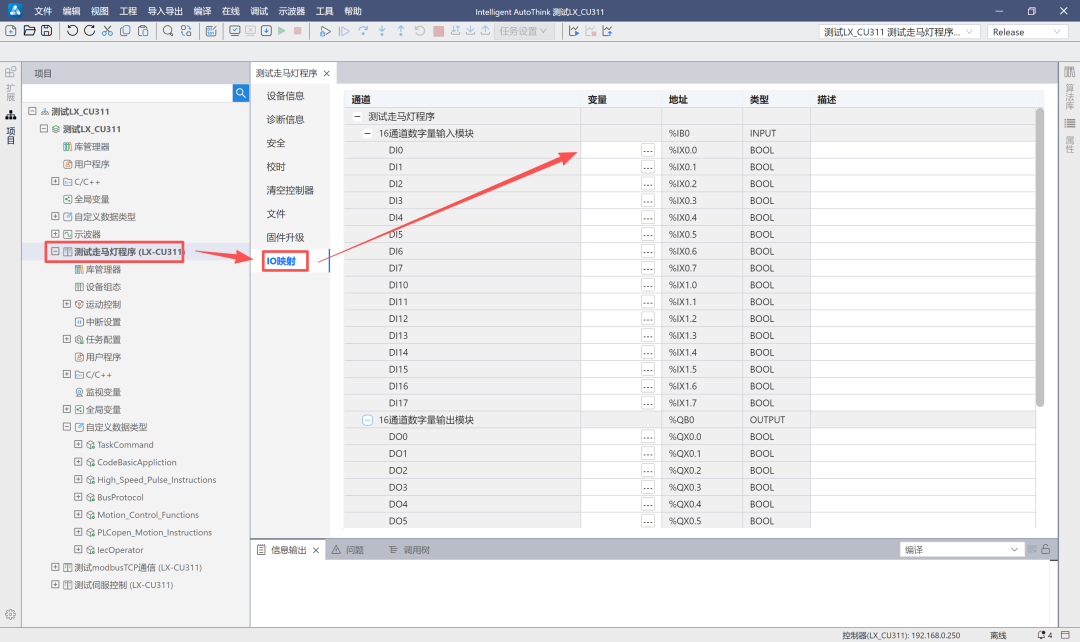

    • 地址管理：软件内可清晰查看本体自带 IO 点对应的物理地址 。

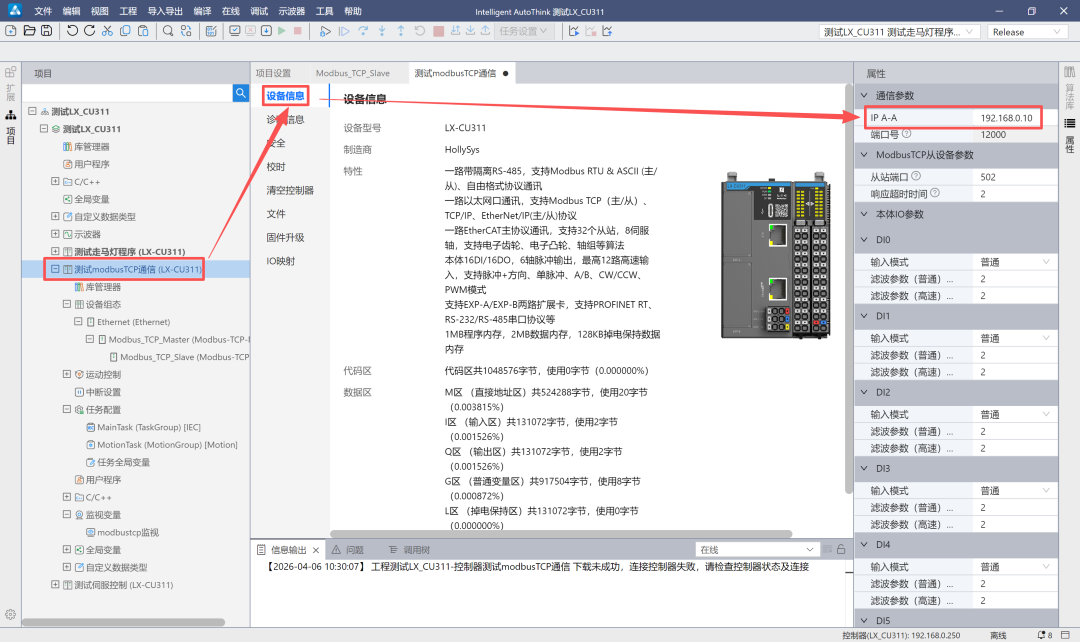

    • PLC的网口IP设置。

3. 仿真与 IP 修改

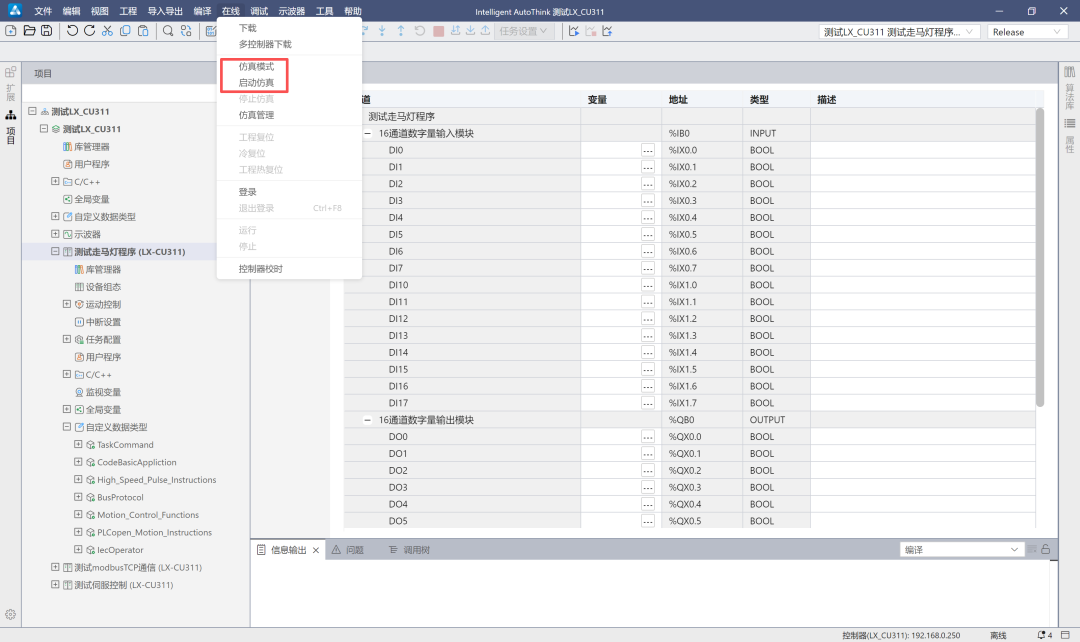

    软件仿真：iAT 自带仿真功能，支持在无硬件状态下进行逻辑验证 。

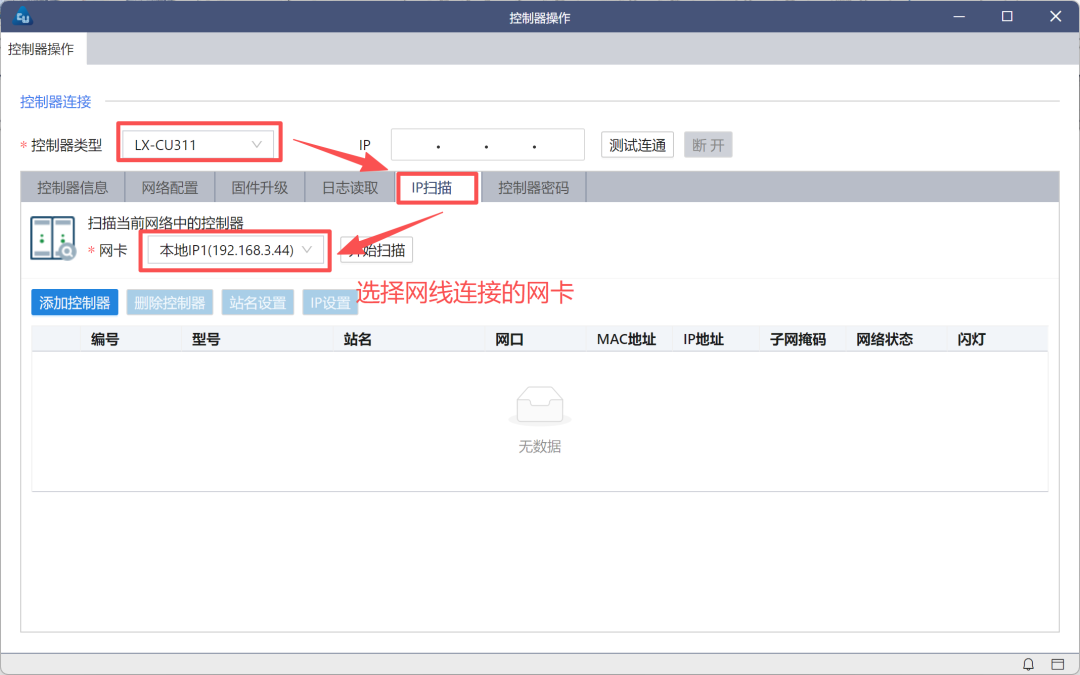

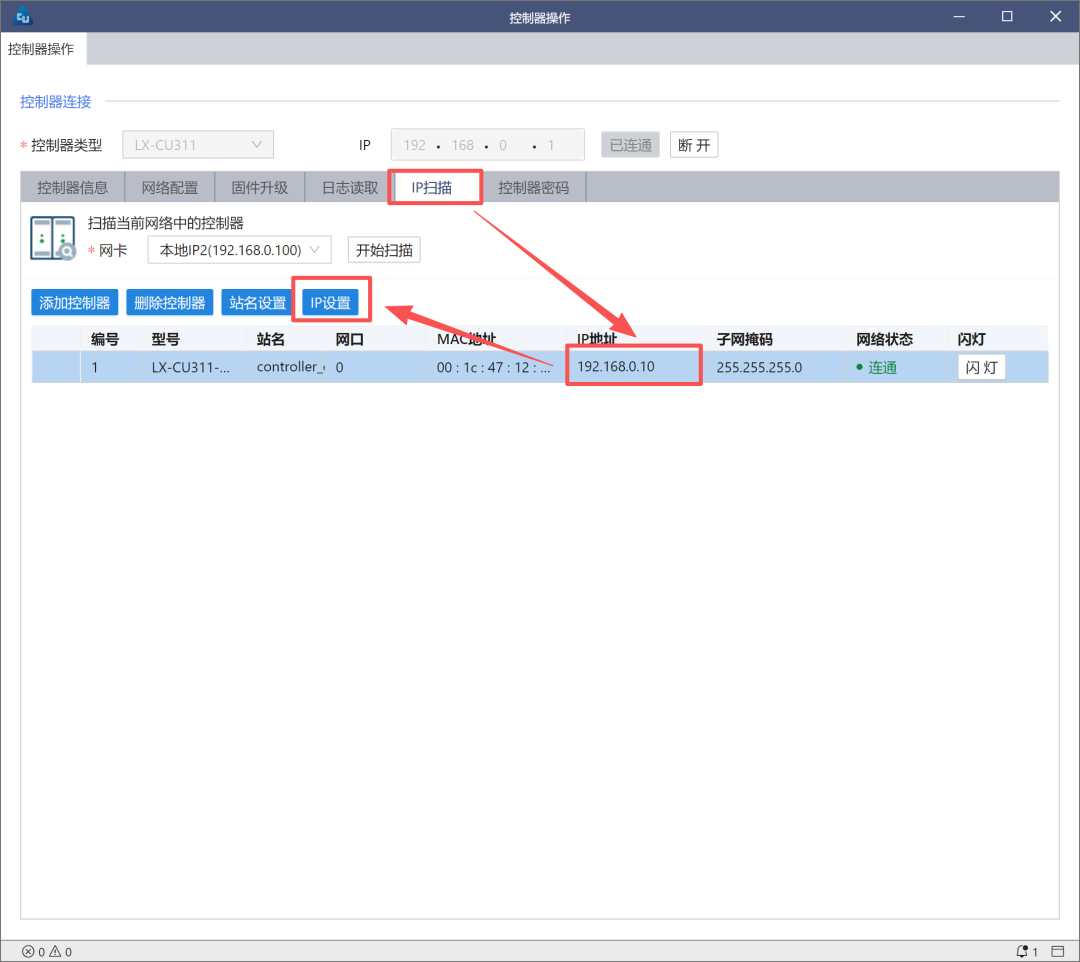

    免登录修改：通过 IP 扫描功能，无需登录 PLC 即可直接修改 IP 地址，这对于现场多机调试非常高效 。

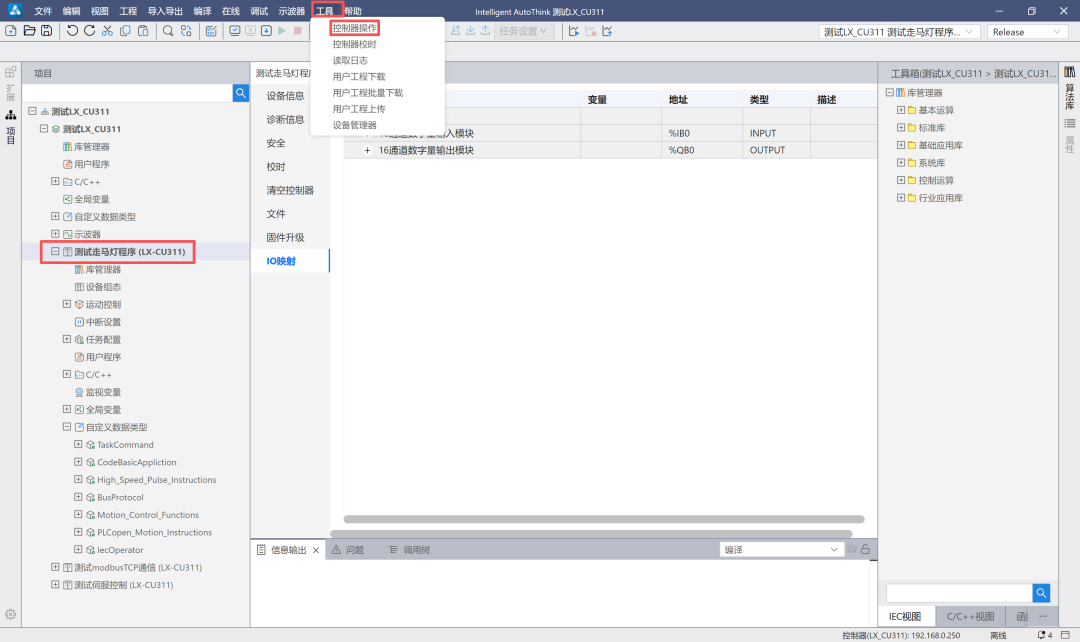

4. 控制器操作

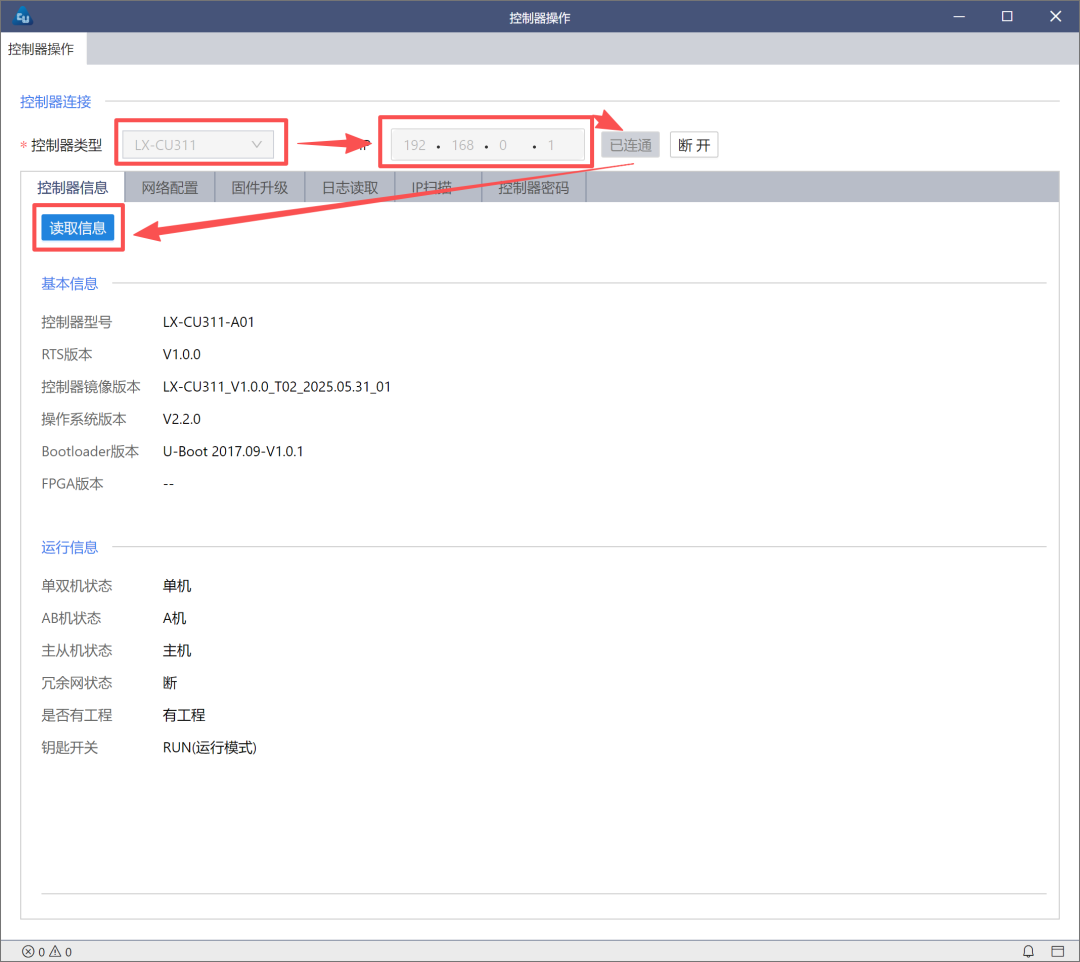

    用户可以一键获取 PLC 的 IP 地址、硬件版本等详细系统信息 。

4. Modbus TCP 通信实战

    1）配置流程

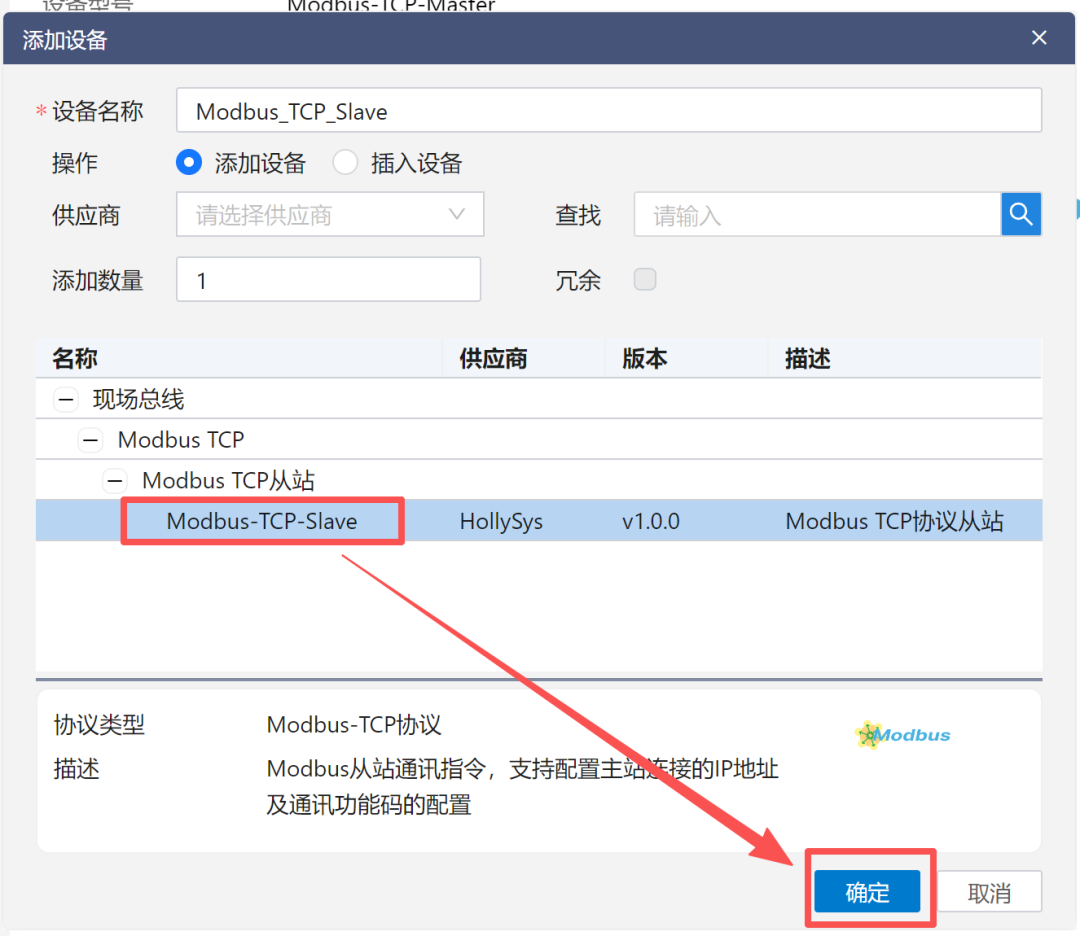

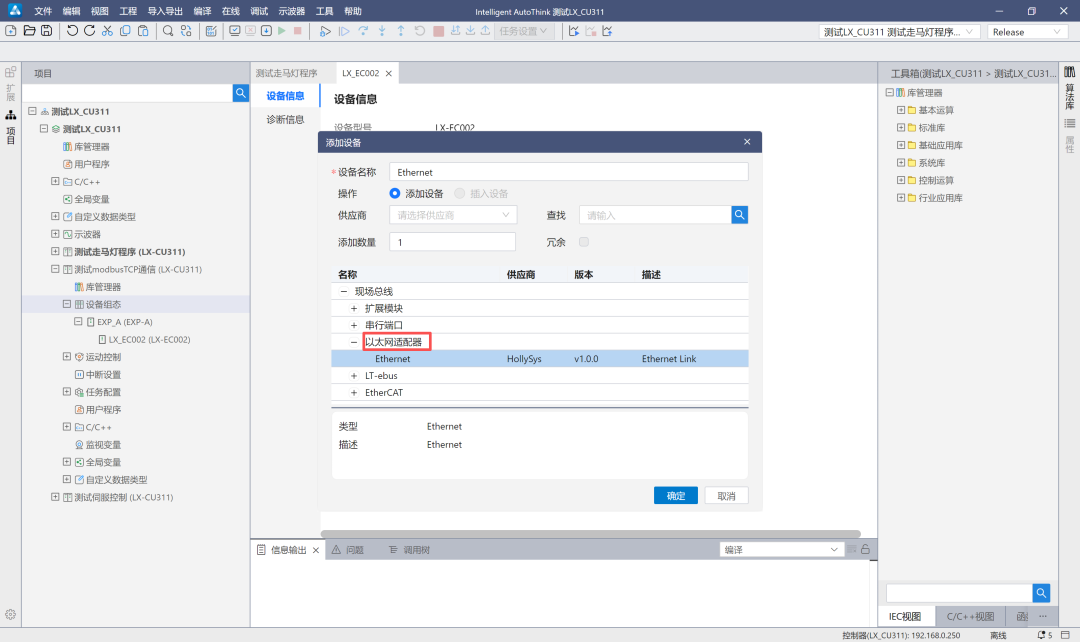

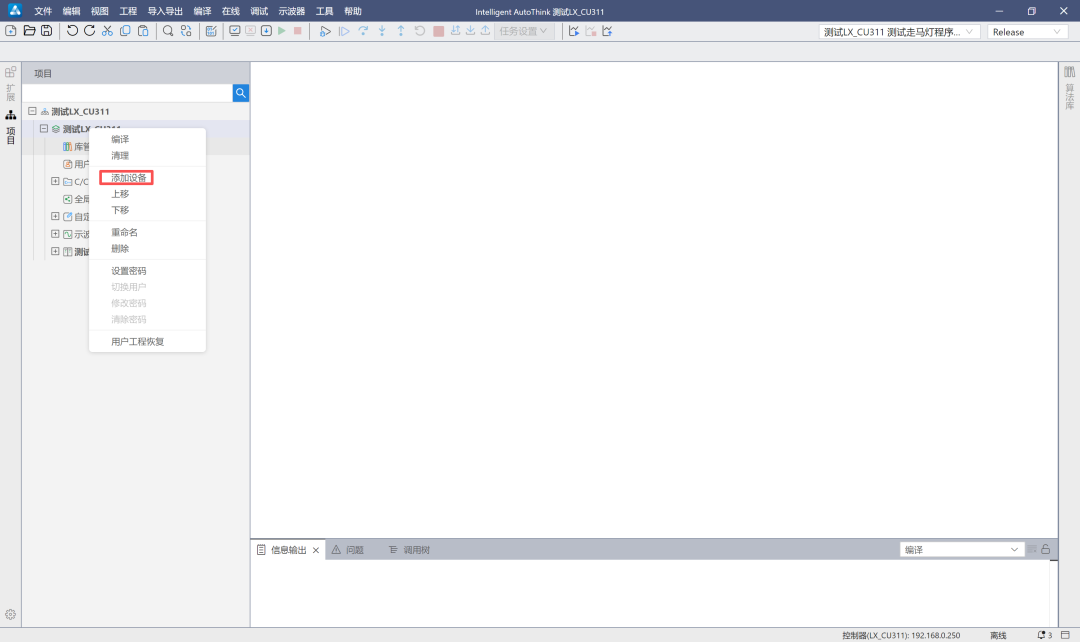

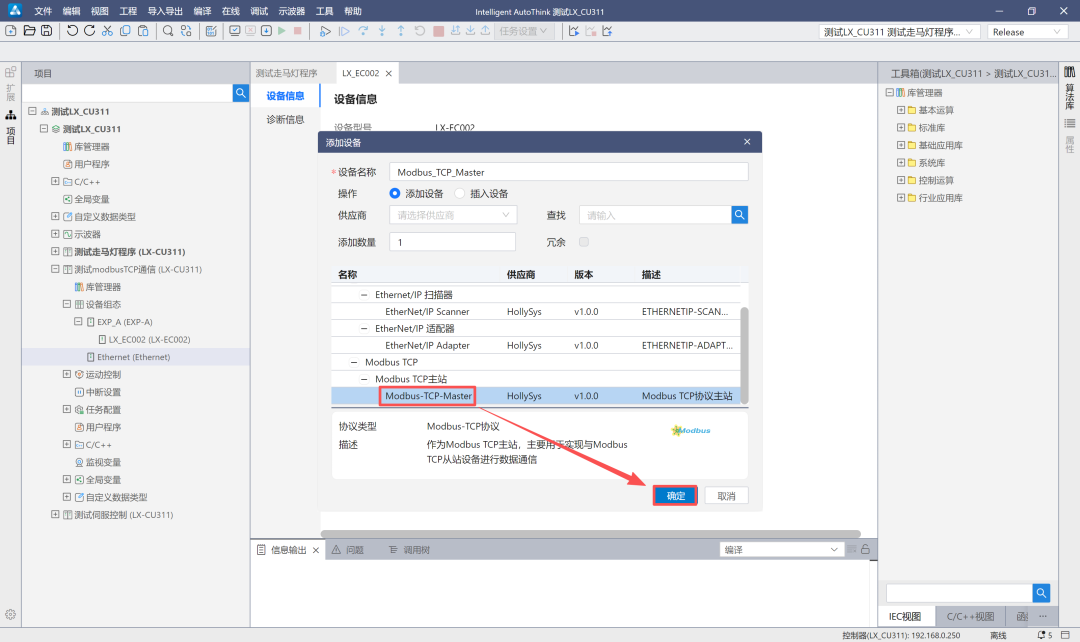

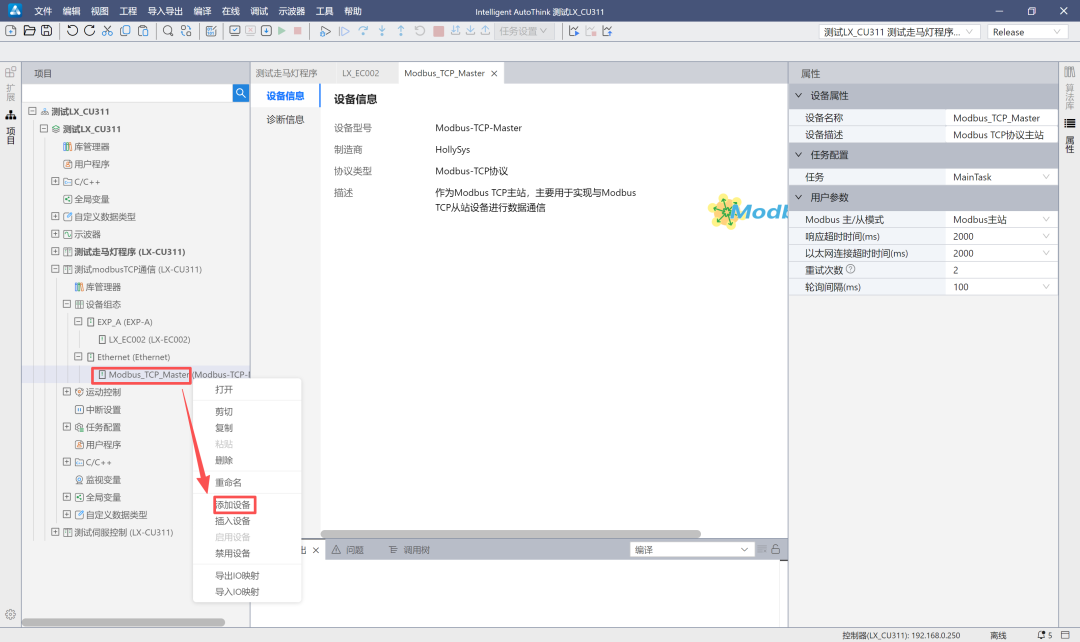

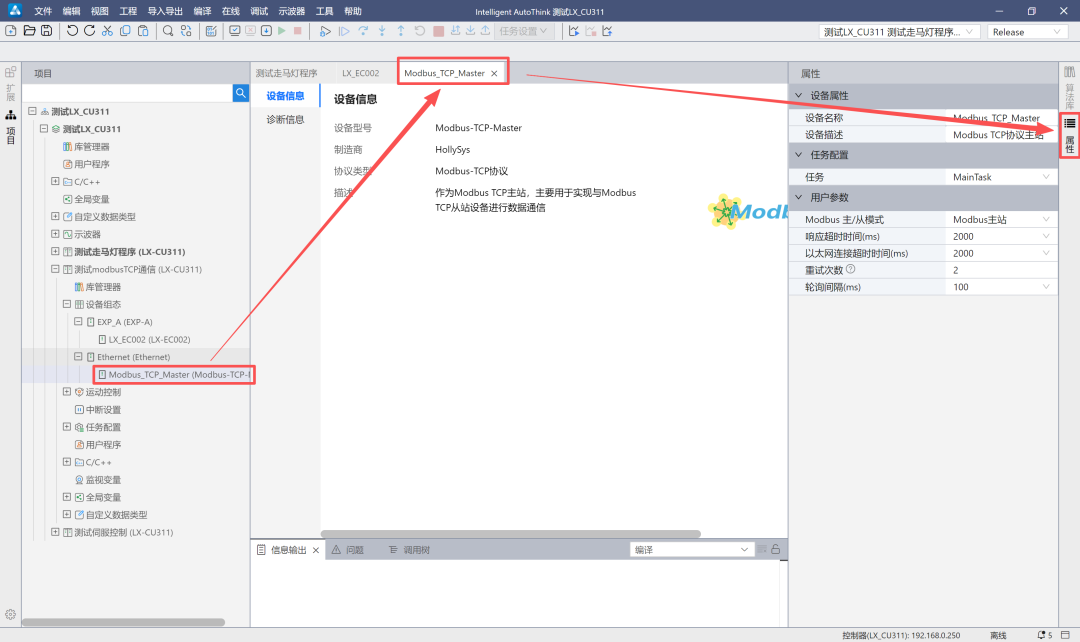

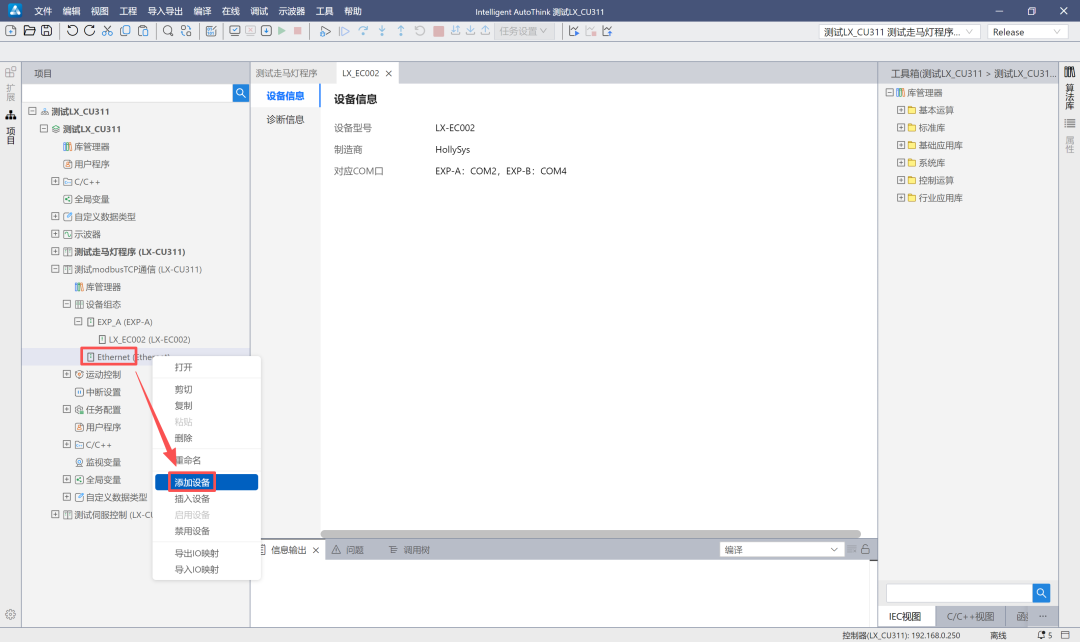

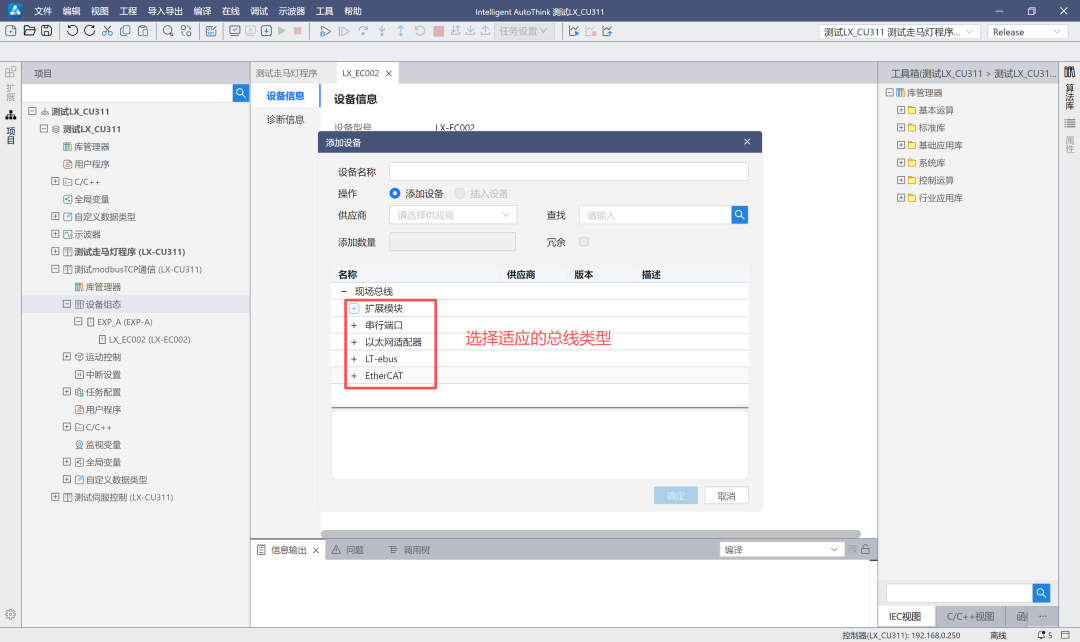

    在 iAT 中，通过 Ethernet — ModbusTCPmaster — ModbusTCPslave 的层级结构快速建立通信 。

    2）从站设置

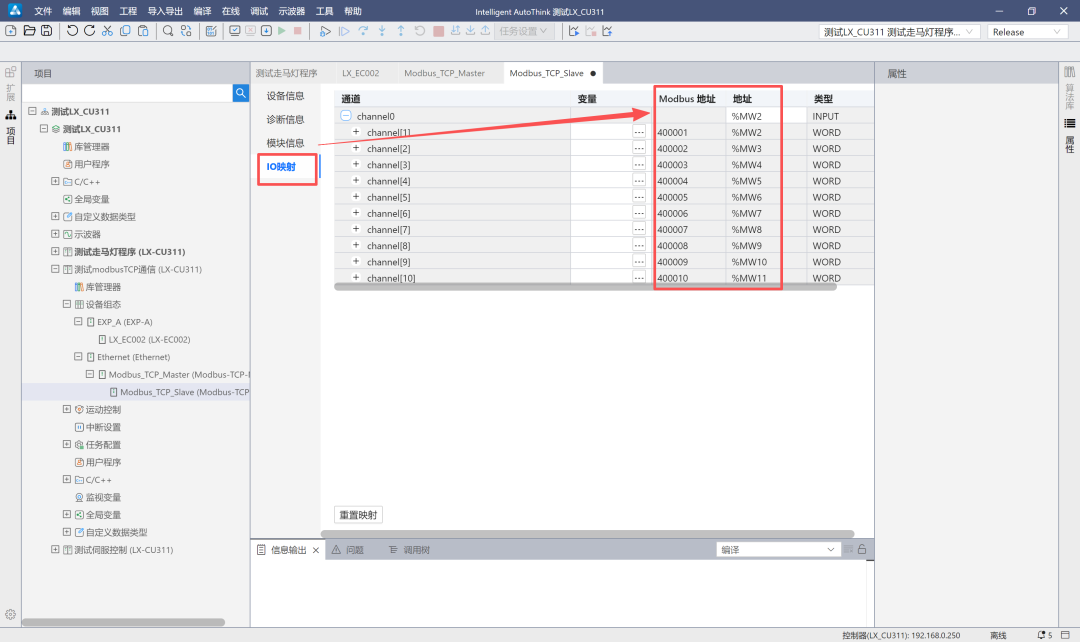

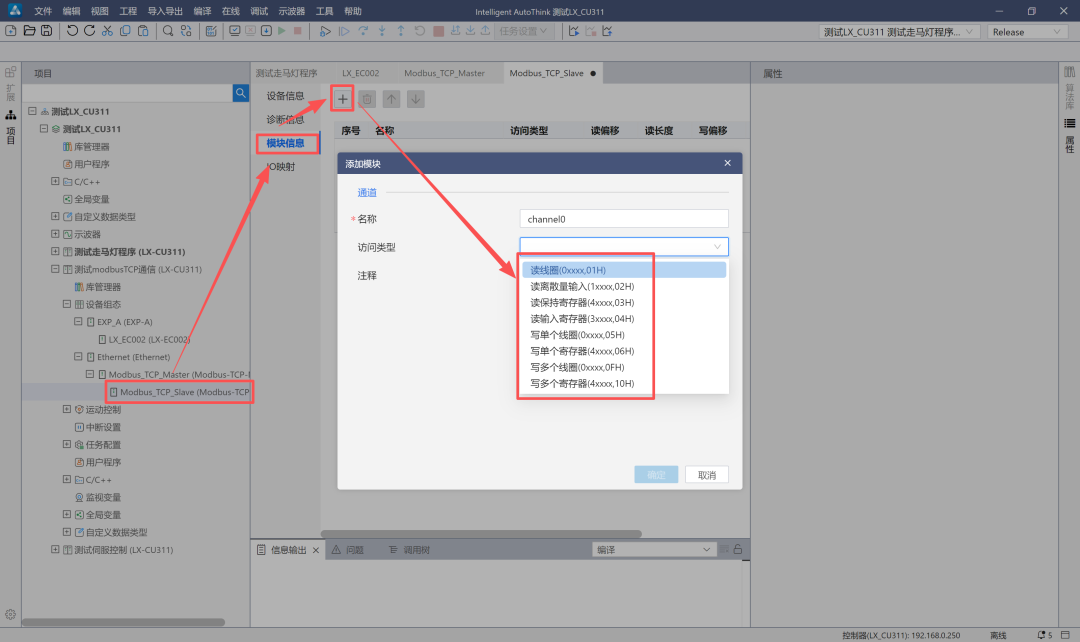

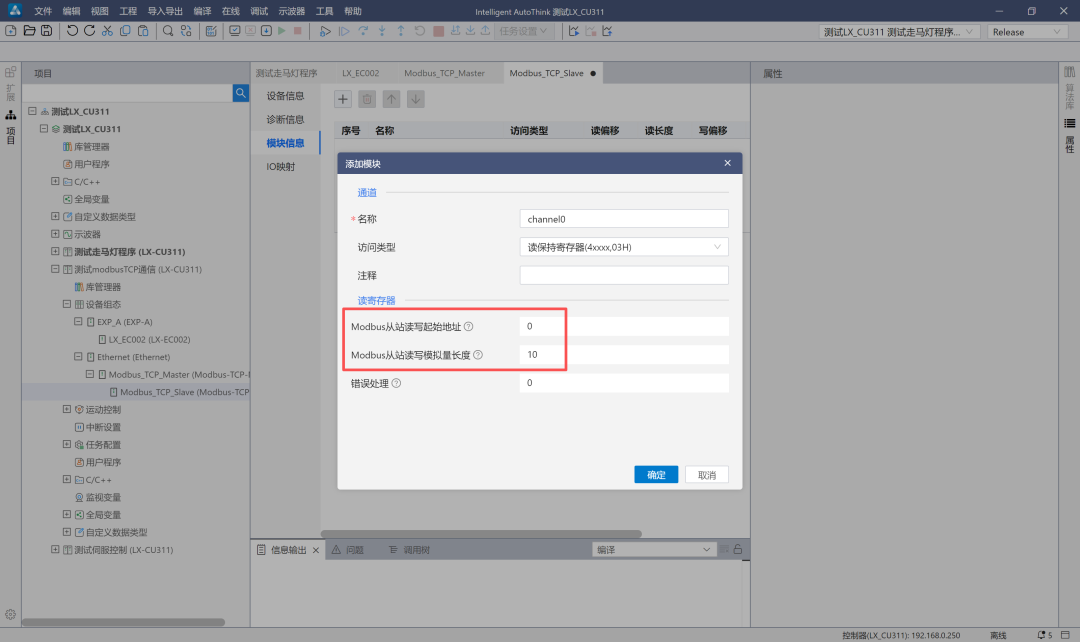

    在配置界面中，用户可以灵活设置从站地址、变量类型以及 IO 地址映射 。

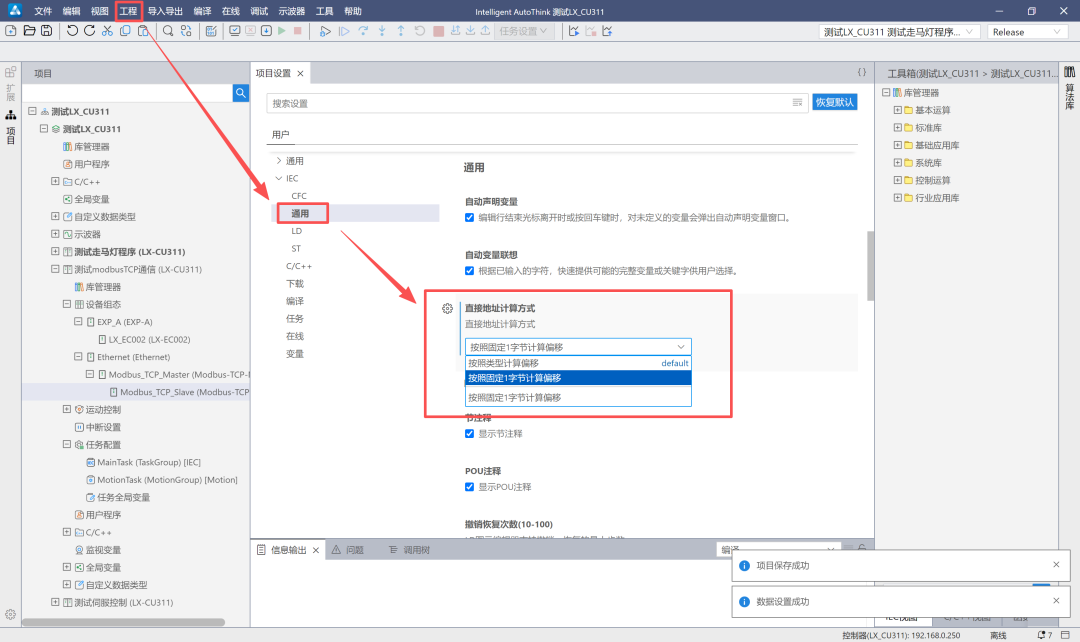

    3）地址偏移计算（核心）

    软件提供两种计算方式以适配不同品牌习惯 ：

    • 按类型计算偏移：操作逻辑接近施耐德 M 系列 PLC 。

    • 按固定 1 字节计算偏移：操作逻辑与西门子主流 PLC 一致。本次实测中推荐使用此模式以获得更普适的兼容性 。

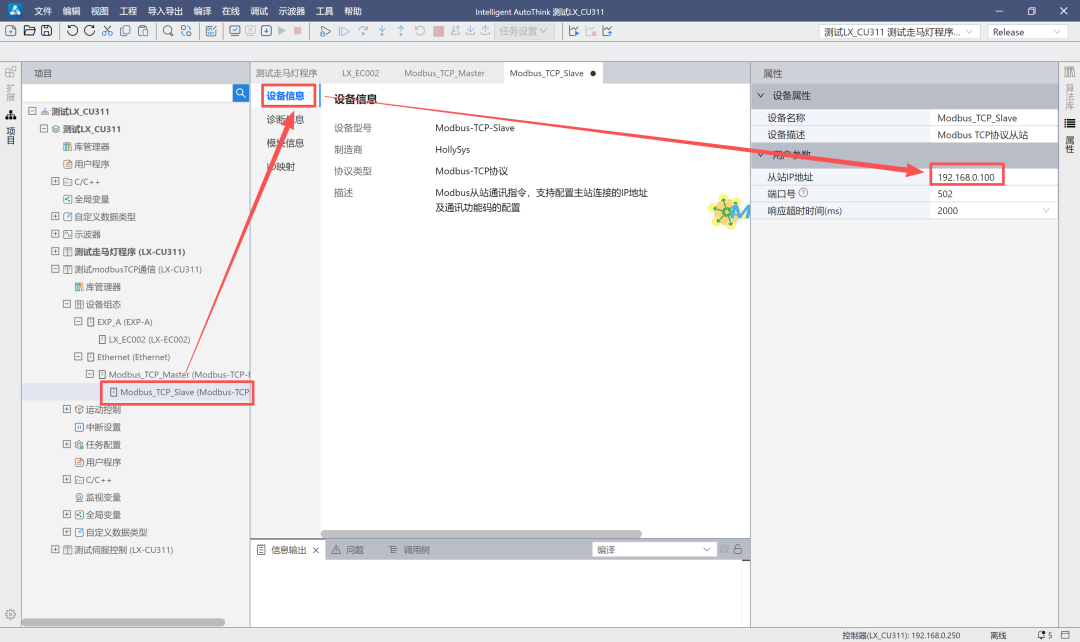

4）ModbusTCPslave的从站地址设置

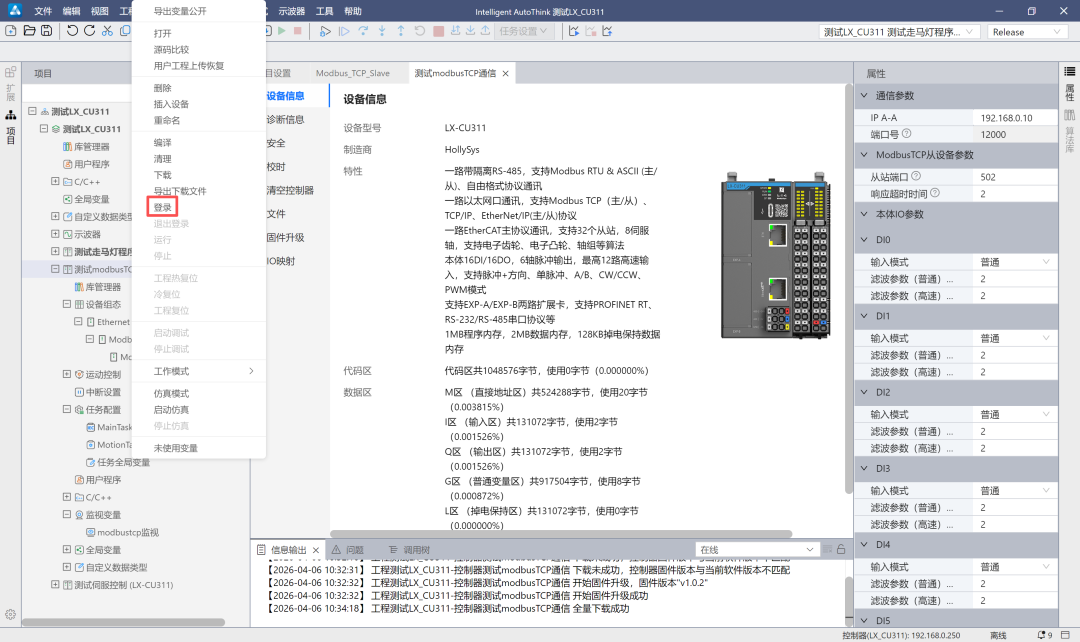

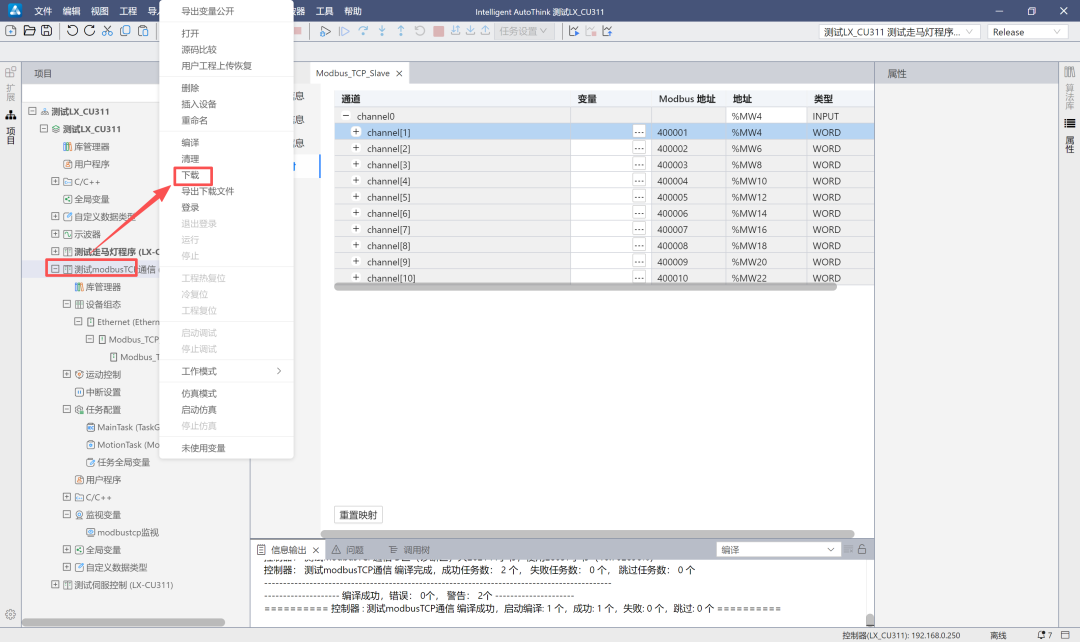

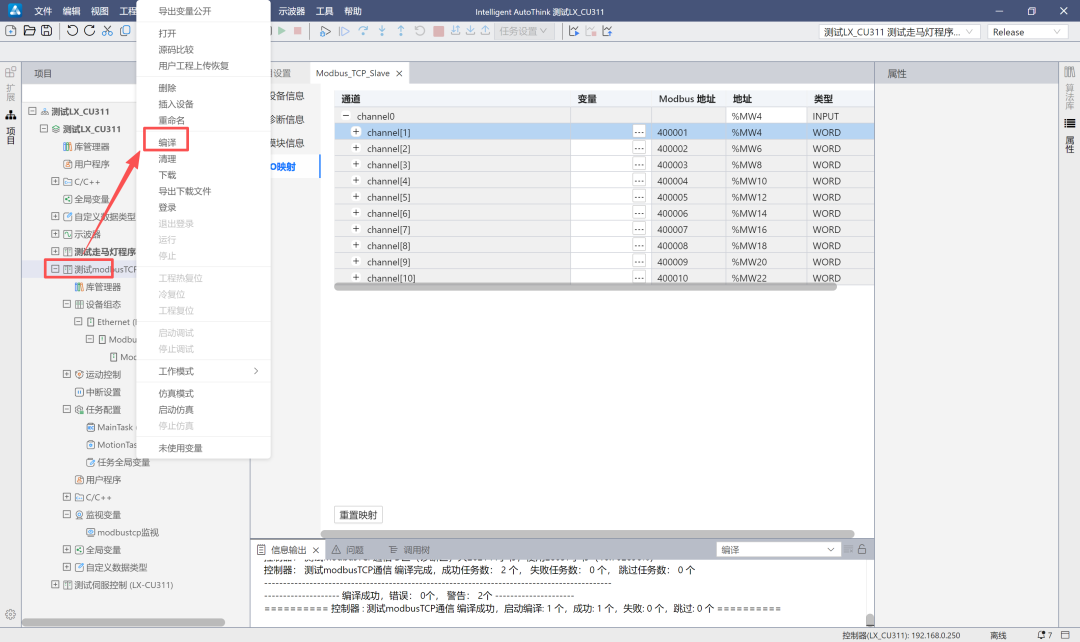

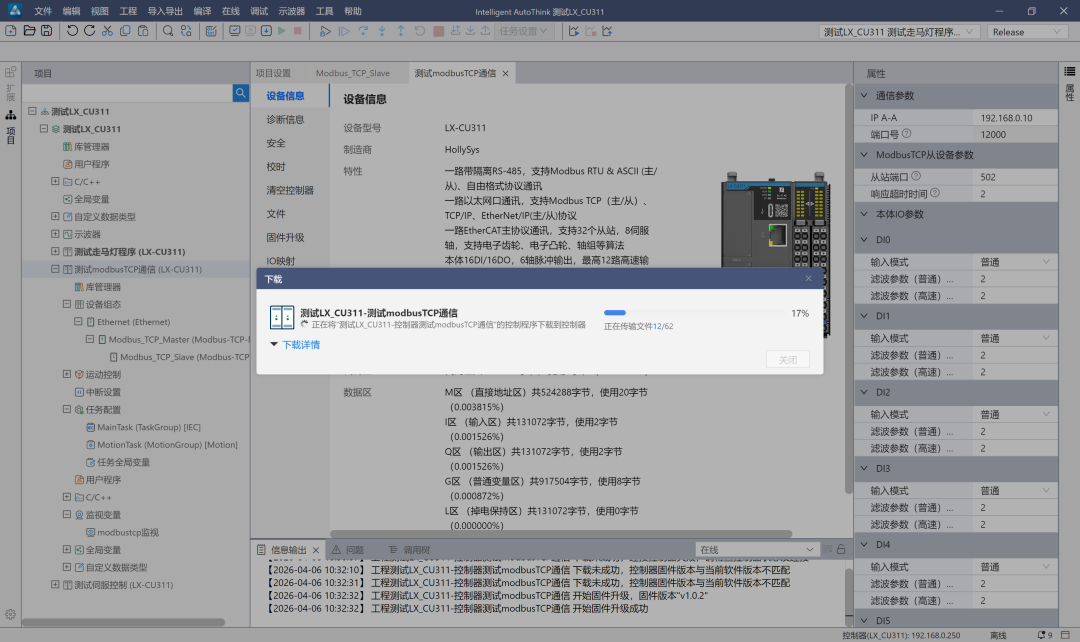

5）编译——下载——登录

5. 结果验证

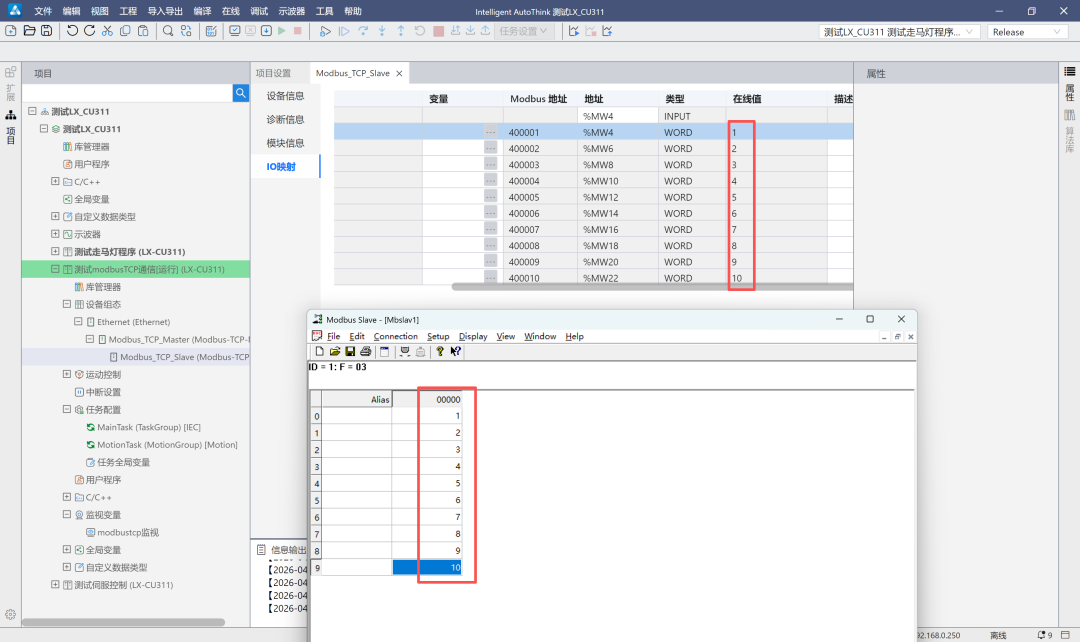

    利用 Modbus Slave 软件模拟从站进行测试，PLC 成功实现数据读取，通信过程稳定可靠 。

04

结语

    LX-CU311 配合 iAT 软件，不仅在硬件指标上表现稳健，在软件的灵活性和对未来 AI 趋势的把握上也展现了国产系统的核心竞争力 。对于追求高效开发与自主可控的电气工程师来说，这是一个值得尝试的方案。
