基于MATLAB和机器学习（向量机）的裂缝检测（识别）系统程序，带GUI界面，对裂缝主要参数（长度，宽度，面积）进行计算，已经训练好分类器，包含裂缝图像训练集和测试集，可以完美运行（带注释），结果可保存在Excel中 这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。下面我将对程序进行详细的分析和解释。 首先，程序使用了`imageSet`函数来读取指定目录下的图像文件，并将其分为训练集和测试集。训练集和测试集分别存储在`trainingSet`和`testSet`变量中。 接下来，程序调用`extractFeature`函数来提取图像的特征向量。特征向量的提取使用了HOG（Histogram of Oriented Gradients）特征提取方法。对于每个图像，程序将其转换为灰度图像，并使用`extractHOGFeatures`函数提取HOG特征。然后，将HOG特征存储在`trainingFeatures`和`testFeatures`变量中。 接下来，程序使用提取到的特征向量和对应的标签进行训练。使用`fitcecoc`函数训练一个SVM分类器，使用1对1的方案进行多类别分类。训练得到的分类器存储在`classifier`变量中，并使用`save`函数保存到`classifier.mat`文件中。 然后，程序使用测试图像的特征向量预测样本标签。使用`predict`函数根据训练得到的分类器对测试集进行预测，得到预测的标签存储在`predictedLabels`变量中。 接下来，程序评估分类器的性能。使用混淆矩阵（confusion matrix）来衡量分类器的准确性。使用`confusionmat`函数计算混淆矩阵，并将结果存储在`confMat`变量中。然后，程序计算分类器的准确率（accuracy），并将结果存储在`accuracy`变量中。 最后，程序定义了一个名为`untitled`的GUI界面，其中包含了一些按钮和文本框。这部分代码是使用MATLAB的GUIDE工具生成的，用于用户交互和显示结果。 综上所述，这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。它使用HOG特征提取方法提取图像的特征向量，并使用SVM分类器对图像进行分类。程序还提供了一个GUI界面，用于用户交互和显示分类结果。这个程序可以应用在裂缝检测、图像分类等领域，主要解决的问题是自动识别和分类图像中的裂缝。涉及的知识点包括图像处理、特征提取、机器学习等。

本文档旨在全面阐述一套基于 MATLAB 实现的裂缝图像智能检测与分类系统的整体架构与核心功能。该系统面向桥梁、建筑等基础设施的裂缝检测场景，集成了图像预处理、裂缝分割、形态优化、特征提取、分类识别及量化评估等多个模块，具备良好的工程实用性和可扩展性。

1. 系统整体架构

该系统以图形用户界面（GUI）作为前端交互入口，后台由多个功能模块协同完成从原始图像输入到结构健康评估的全流程处理。主要模块包括：

• 图像加载与可视化模块
• 图像增强与裂缝分割模块
• 裂缝形态优化与连接处理模块
• 基于机器学习的裂缝分类模块
• 裂缝几何参数计算与健康评估模块
• 结果导出模块

系统整体流程为：用户上传裂缝图像 → 图像预处理 → 裂缝区域自动分割 → 形态学优化 → 裂缝分类 → 参数量化与状态评估 → 保存检测结果至 Excel 文件。

2. 图像预处理与裂缝分割

裂缝图像通常受光照、噪声、对比度不足等因素影响。系统采用多阶段图像增强策略提升裂缝区域的可辨识度：

• 首先将彩色图像转换为灰度图；
• 使用 imadjust 对图像进行对比度拉伸，突出裂缝区域；
• 采用形态学“底帽变换”（imbothat）增强图像中的暗区域（即裂缝）；
• 应用高斯滤波器（fspecial('gaussian')）进行平滑去噪；
• 利用双阈值二值化策略结合图像重建技术（imreconstruct）精细提取裂缝区域；
• 通过 bwareaopen 去除面积过小的噪声连通域，并保留符合裂缝特征的区域。

该流程有效克服了传统大津法（Otsu）在复杂背景下分割失效的问题，提升了裂缝区域提取的鲁棒性。

3. 裂缝形态优化与连接

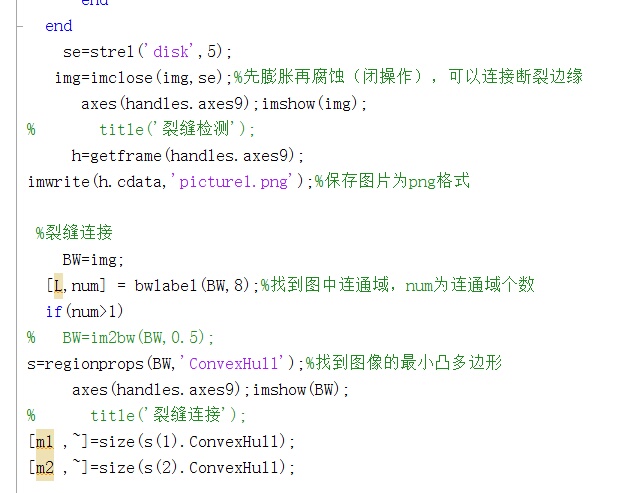

在实际场景中，裂缝常呈细长、断裂或分叉状，系统引入形态学闭运算（imclose）对分割结果进行边缘连接，并通过连通域分析判断是否存在多个裂缝片段。若存在多个独立区域，系统将基于凸包（ConvexHull）计算区域间距离，对距离小于 20 像素的区域绘制连接线，直观展示裂缝的连续性。

基于MATLAB和机器学习（向量机）的裂缝检测（识别）系统程序，带GUI界面，对裂缝主要参数（长度，宽度，面积）进行计算，已经训练好分类器，包含裂缝图像训练集和测试集，可以完美运行（带注释），结果可保存在Excel中 这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。下面我将对程序进行详细的分析和解释。 首先，程序使用了`imageSet`函数来读取指定目录下的图像文件，并将其分为训练集和测试集。训练集和测试集分别存储在`trainingSet`和`testSet`变量中。 接下来，程序调用`extractFeature`函数来提取图像的特征向量。特征向量的提取使用了HOG（Histogram of Oriented Gradients）特征提取方法。对于每个图像，程序将其转换为灰度图像，并使用`extractHOGFeatures`函数提取HOG特征。然后，将HOG特征存储在`trainingFeatures`和`testFeatures`变量中。 接下来，程序使用提取到的特征向量和对应的标签进行训练。使用`fitcecoc`函数训练一个SVM分类器，使用1对1的方案进行多类别分类。训练得到的分类器存储在`classifier`变量中，并使用`save`函数保存到`classifier.mat`文件中。 然后，程序使用测试图像的特征向量预测样本标签。使用`predict`函数根据训练得到的分类器对测试集进行预测，得到预测的标签存储在`predictedLabels`变量中。 接下来，程序评估分类器的性能。使用混淆矩阵（confusion matrix）来衡量分类器的准确性。使用`confusionmat`函数计算混淆矩阵，并将结果存储在`confMat`变量中。然后，程序计算分类器的准确率（accuracy），并将结果存储在`accuracy`变量中。 最后，程序定义了一个名为`untitled`的GUI界面，其中包含了一些按钮和文本框。这部分代码是使用MATLAB的GUIDE工具生成的，用于用户交互和显示结果。 综上所述，这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。它使用HOG特征提取方法提取图像的特征向量，并使用SVM分类器对图像进行分类。程序还提供了一个GUI界面，用于用户交互和显示分类结果。这个程序可以应用在裂缝检测、图像分类等领域，主要解决的问题是自动识别和分类图像中的裂缝。涉及的知识点包括图像处理、特征提取、机器学习等。

此外，为便于后续几何参数计算，系统还对二值图像进行骨架化处理（bwmorph('skel')）并去除毛刺（bwmorph('spur')），获得理想化的裂缝中心线。

4. 裂缝类型智能分类

系统内置一个基于支持向量机（SVM）的多类分类器（fitcecoc），通过离线训练生成 classifier.mat 模型文件。分类特征仅采用 HOG（方向梯度直方图）特征，输入图像统一缩放至 256×256 像素并提取 CellSize 为 [4,4] 的 HOG 描述子。

分类结果分为三类（根据训练数据结构推测）：如“横向裂缝”、“纵向裂缝”和“不规则裂缝”等。系统根据分类结果动态选择后续的参数计算策略。

5. 裂缝参数量化与健康评估

根据裂缝类型差异，系统采用两种评估路径：

• 规则裂缝（横向/纵向）
• 长度估算：基于骨架图像的非零像素数，按设定换算系数（0.19 mm/pixel）估算物理长度。
• 最大宽度估算：通过迭代腐蚀（imerode）直至目标消失，记录腐蚀次数并乘以换算系数（0.05 mm/iteration）获得最大宽度。
• 健康状态判定：依据最大宽度阈值（如 0.21 mm、0.3 mm）划分“安全”、“建议维护”、“危险”三级状态。

• 不规则裂缝
• 面积占比计算：统计裂缝区域像素占整图比例，以百分比形式输出。
• 健康状态判定：若面积占比低于 5%，判定为“安全”，否则建议维护。

该策略兼顾不同类型裂缝的物理特性，使评估结果更具工程指导意义。

6. 结果导出与界面交互

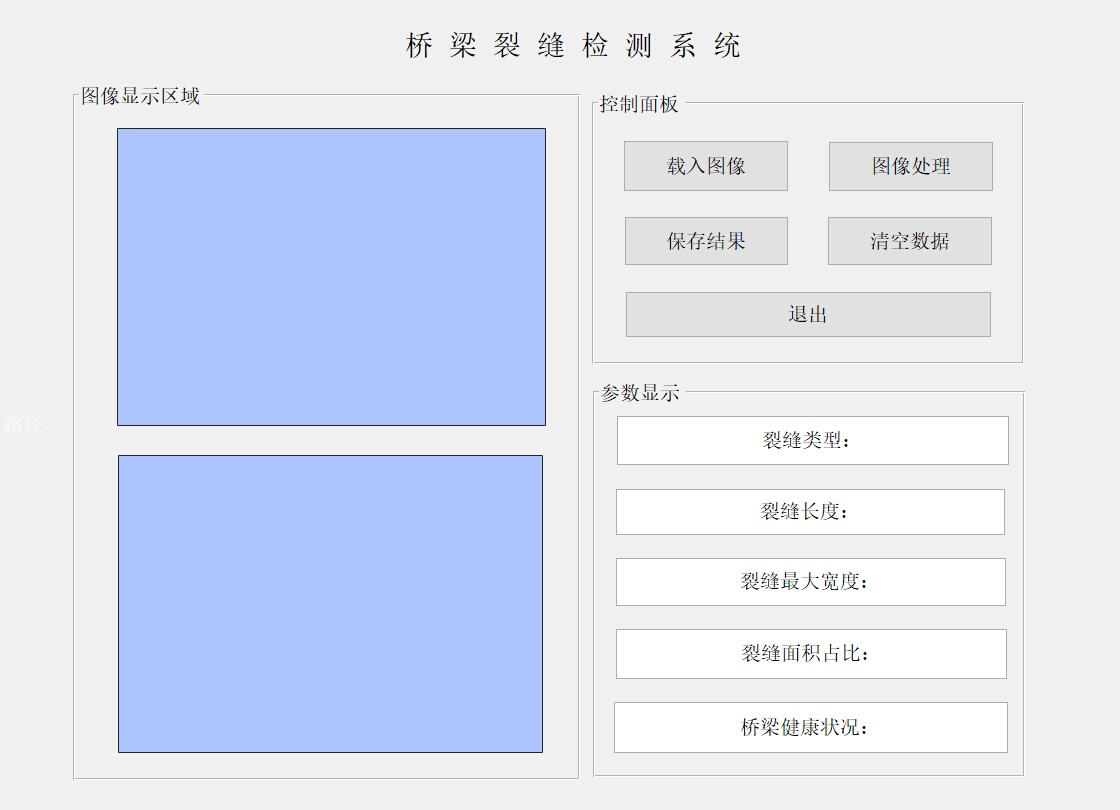

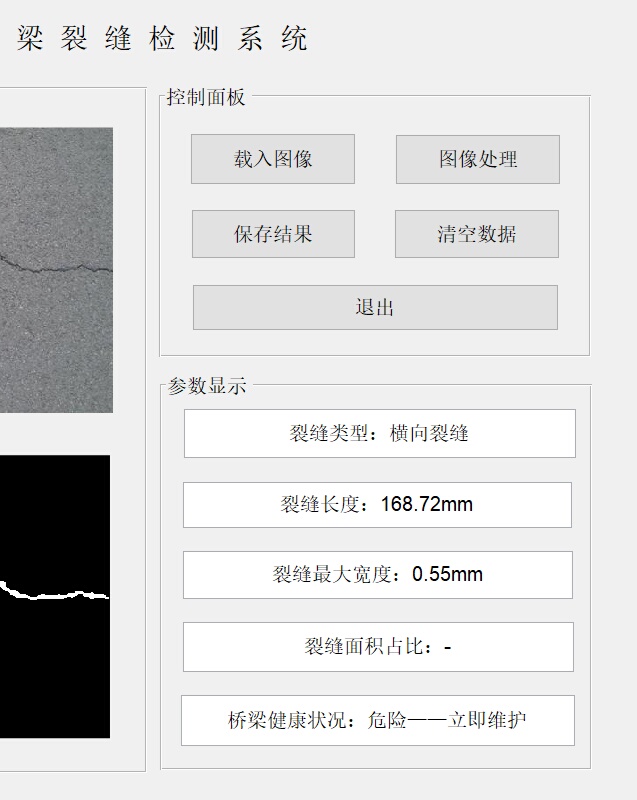

系统提供简洁的 GUI 界面，实时显示原始图像、处理后裂缝图及分类评估结果。用户可通过“保存结果”按钮将以下信息写入 Excel 文件 结果.xls：

• 图像路径
• 裂缝类型
• 最大宽度
• 裂缝长度
• 面积占比
• 健康状态评估

同时支持一键清空当前结果，便于批量处理多张图像。

7. 总结

本系统融合了图像处理、模式识别与工程评估方法，实现了从图像输入到结构健康决策的端到端自动化流程。其模块化设计便于后续扩展（如引入深度学习模型、支持更多裂缝类型、适配不同分辨率传感器等），为基础设施智能巡检提供了可靠的技术支撑。
