关键字：AI， ModelZoo

1. 简介

STM32 Model Zoo是指ST在github上开源的AI相关模型仓库，其包含的应用包括：手

势识别，人体活动姿态识别，图片分类，目标检测等相关应用代码，用户可以使用其中的代码进

行简单的配置并进行训练，然后使用STM32Cube.AI工具或STM32CubeAI Developer Cloud

得到模型的Flash，Ram等情况，并进行模型的测试验证，然后部署到开发板中。

本文将以手势识别为例，介绍Model Zoo的使用。

2. 环境安装

详细的安装步骤可以参考ST的wiki页面：

https://wiki.stmicroelectronics.cn/stm32mcu/index.php?title=AI:How_to_install_ST

M32_model_zoo

2.1. 设置代理等环境变量

为了后续使用pip进行python包的安装过程顺利进行，需要设置好代理。

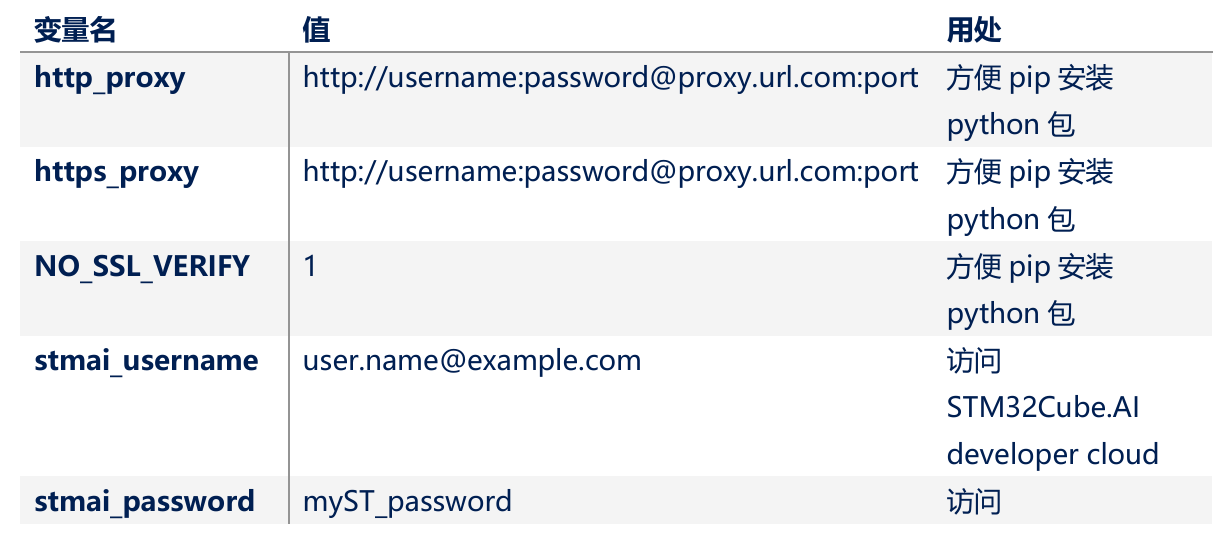

需要设置的环境变量包括：

注意特殊字符需要编码成utf-8格式，比如@要替换为%40，其他的特殊字符包

括%,@,&,!等。stmai_username 和stmai_password 可以不设置，如果不设置，那每次访问

stm32CubeAI Devleloper cloud 每次都需要手动重新输入用户名和密码。

2.2. 安装 STM32Cube.AI

可以使用云端的STM32Cube.AI Developer Cloud, 也可以在本地安装STM32Cube.AI.

• 如果使用云端，需要保证网络连接，并且注册 myST 账号，确保自己可以正常访问

STM32Cube.AI Developer Cloud 网站.

• 如果使用本地，可以通过CubeMX进行安装。

2.3. 安装STM32 model zoo

可以使用git或使用zip包获取STM32 model zoo相关的代码。github仓库位于：

https://github.com/STMicroelectronics/stm32ai-modelzoo

1. 使用Git： git clone https://github.com/STMicroelectronics/stm32ai-modelzoo.git

2. 使用zip：从git仓库中下载zip压缩包，解压即可。

2.4. 安装Python环境

如果没有本地Python，需要安装好Python，推荐Python v3.10.x。可以使用

Python 或miniconda来管理python环境，推荐使用miniconda。具体安装步骤请参考

上文提到的ST WIKI页面。

2.5. 安装STM32CubeIDE

需要安装STM32CubeIDE 来重新编译生成的固件，安装包可以通过ST官方网站下载。

注意：STM32CubeIDE 和 STM32Cube.AI 的安装路径不要有空格，否则可能会出错。

2.6. 更新yaml文件

Model zoo 中的所有yaml中的path_to_stm32ai 和path_to_cubeIDE，需要和本地

的安装目录保持一致。

注意：Model zoo使用mlflow管理生成的模型，Windows的最大路径长度限制为

256,可能会导致问题，建议通过注册表修改LogPathsEnabled为1避免该问题。该键位

Computer/HKEY_LOCAL_MACHINE/SYSTEM/CurrentControlSet/Control/FileSyste

m/



3. 手势识别应用

手势识别应用位于stm32ai-modelzoo的hand_posture目录下，使用ST的TOF传

感器VL53L5CX或VL53L8CX采集数据。用于识别静态的手势，比如like, dislike, love

等手势。其demo应用部署在NUCLEO-F401RE和X-NUCLEO-53LxA1扩展板组合的开

发板上。

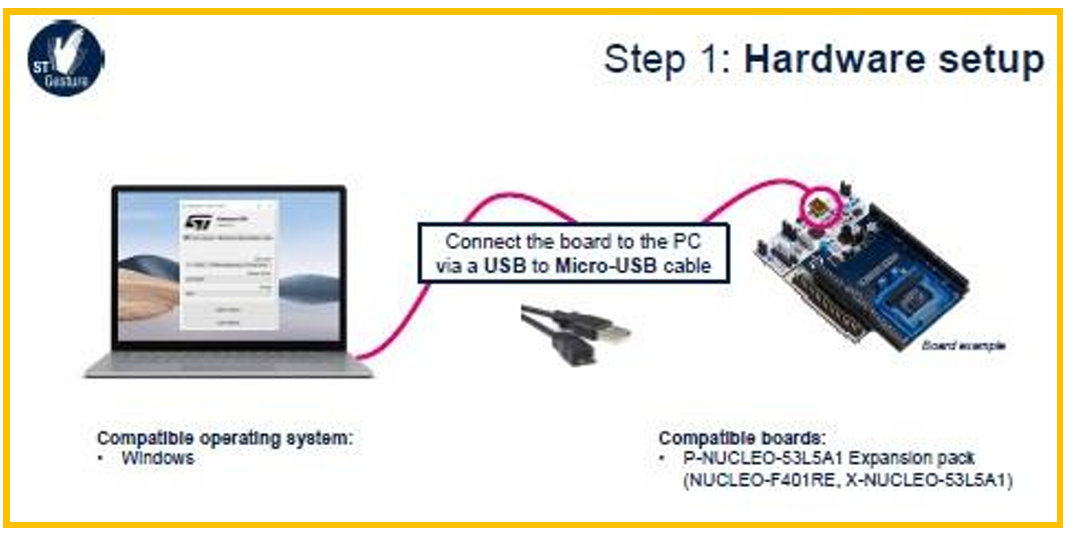

图1. 部署环境和开发板

3.1. 数据集

手势识别应用的数据集可以直接使用hand_posture/datasets/目录下的数据集文件：

ST_VL53L8CX_handposture_dataset.zip，解压后的数据集如下图所示：

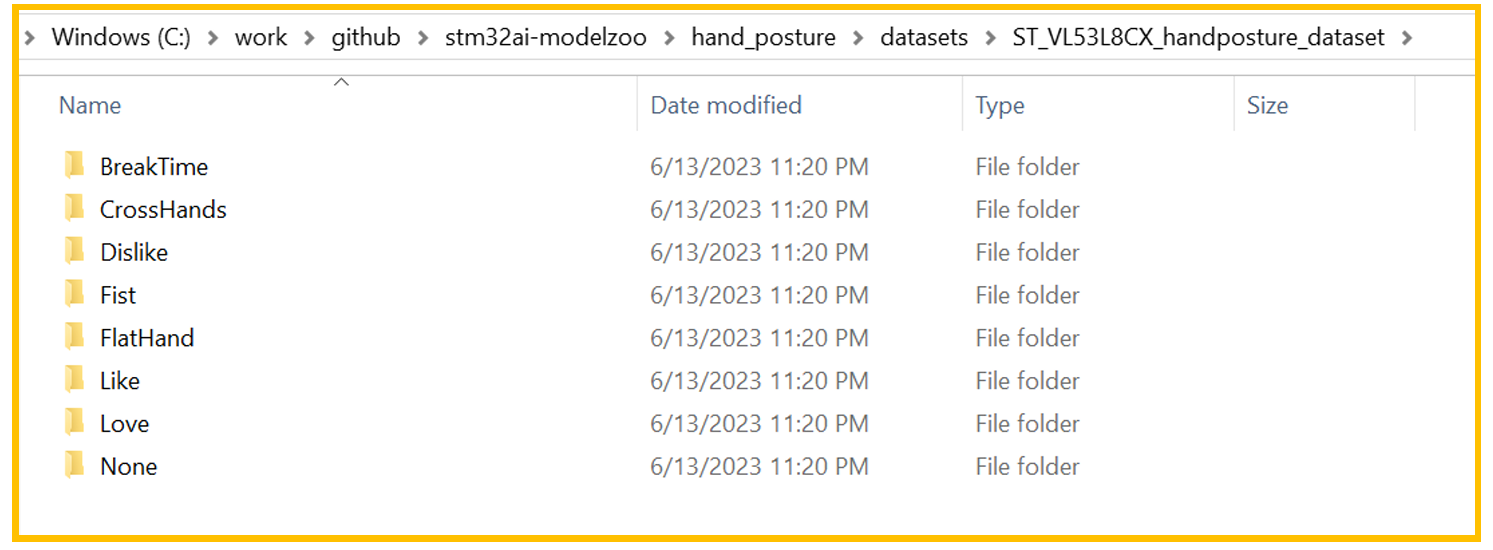

图2. 手势数据集

也可以使用ST提供的数据采集和标记工具STSW-IMG035_EVK，进行数据采集和标

记。工具的下载地址：https://www.st.com/en/embedded-software/stsw

img035.html

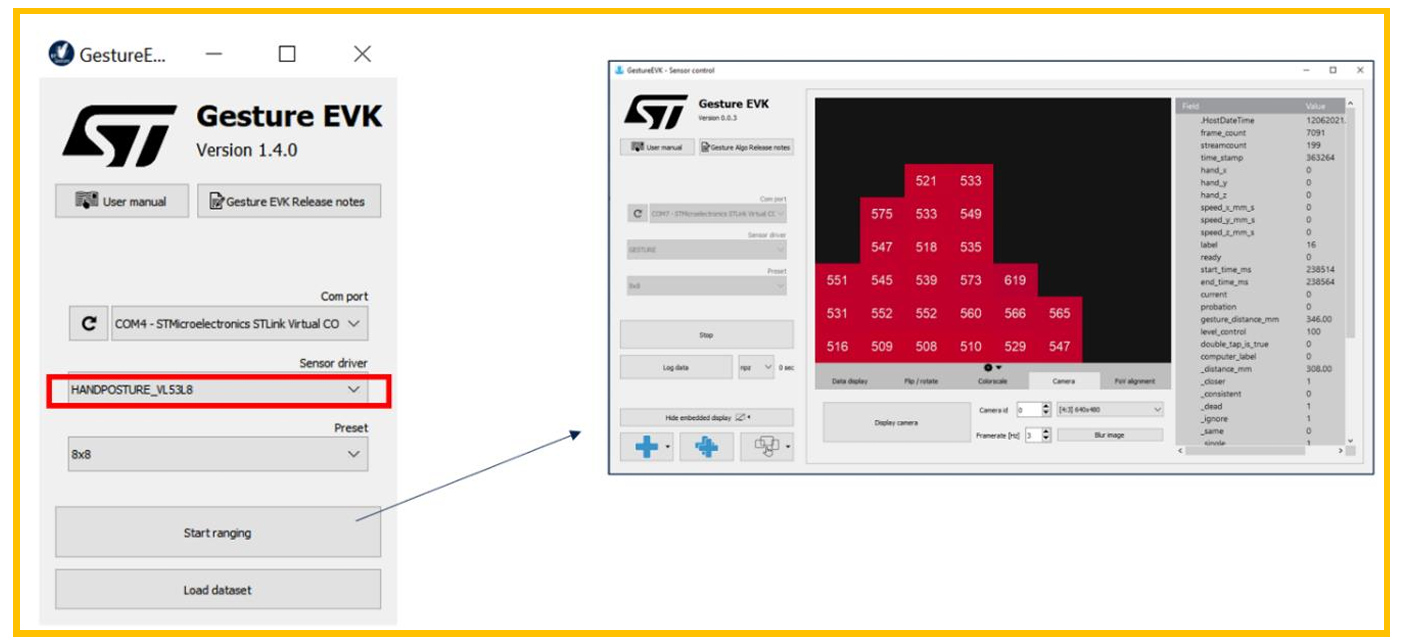

图3. 手势数据采集和标记工具

3.2. 配置

在stm32ai-modelzoo\hand_posture\src目录下，有user_config.yaml配置文件，

里面可以对各种参数进行配置。

3.2.1. 训练

操作模式operation_mode的配置

操作模式选择training可以进行模型训练，其他可选择的操作模式包括evaluation,

deployment, benchmarking。

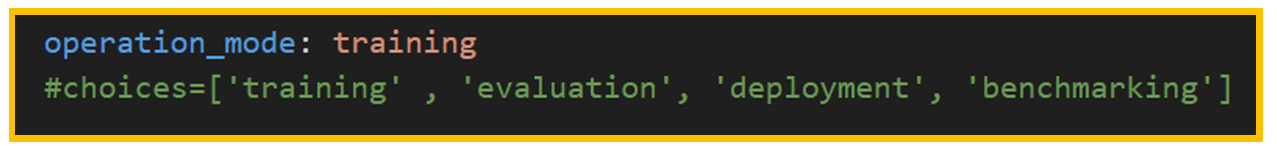

图4. 选择模式

数据集的配置：

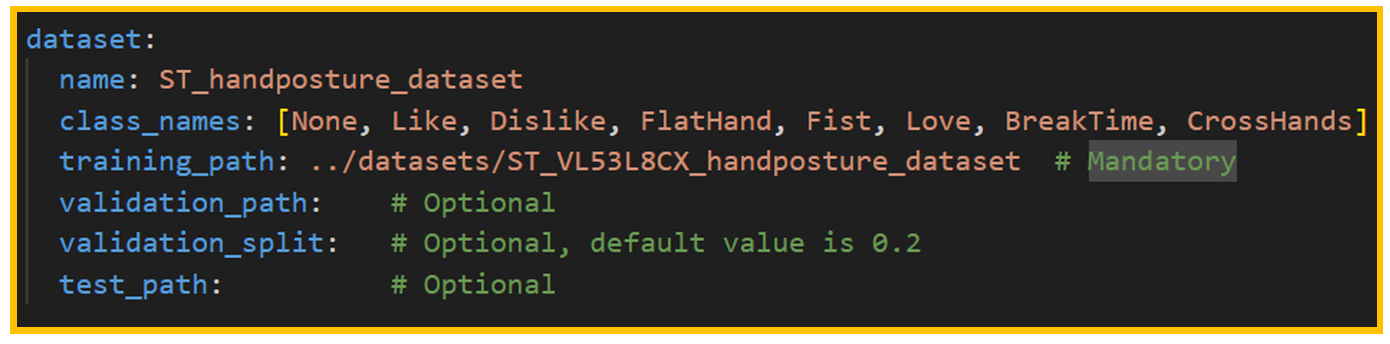

图5. 数据集配置

数据集可以来源于仓库的数据集，也可以来源自自己采集的数据集，其内容需要和文

件stm32ai-modelzoo\hand_posture\src\utils\handposture_dictionnary.py内的数据

一致。验证集可以不指定 ，默认将使用数据集内的20%作为验证。

预处理和数据增强的配置：

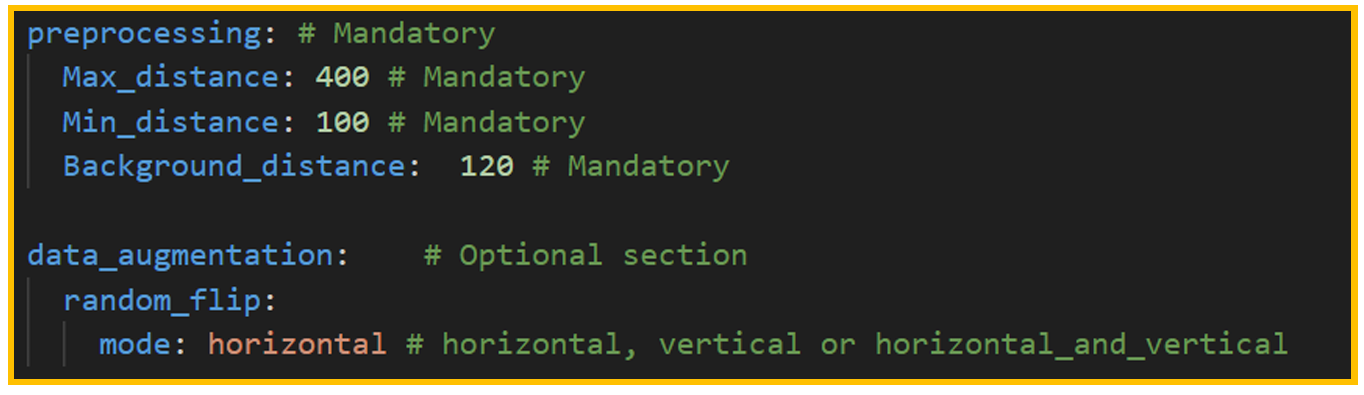

图6. 预处理和数据增强

• preprocessing:

o Max_distance: 单位为mm, 代表传感器的最远距离，如果超过这个距离，就

从数据集中丢弃该帧。

o Min_distance: 单位为mm, 代表传感器的最远距离，如果小于该距离，则从

数据集中丢弃该帧。

o Background_distance: 单位为mm, 手势背景的最大间隔，超过这个间隔的

区域将会被忽略掉。

• data_augmetation:

使用数据增强可以在一定程度上提升模型的泛化能力，并且当数据比较少的时候可以

补充数据集，目前支持的增强模式包括：水平翻转，垂直翻转，水平+垂直翻转。

训练参数的配置：

训练参数的配置如下图7所示，具体内容不再赘述。

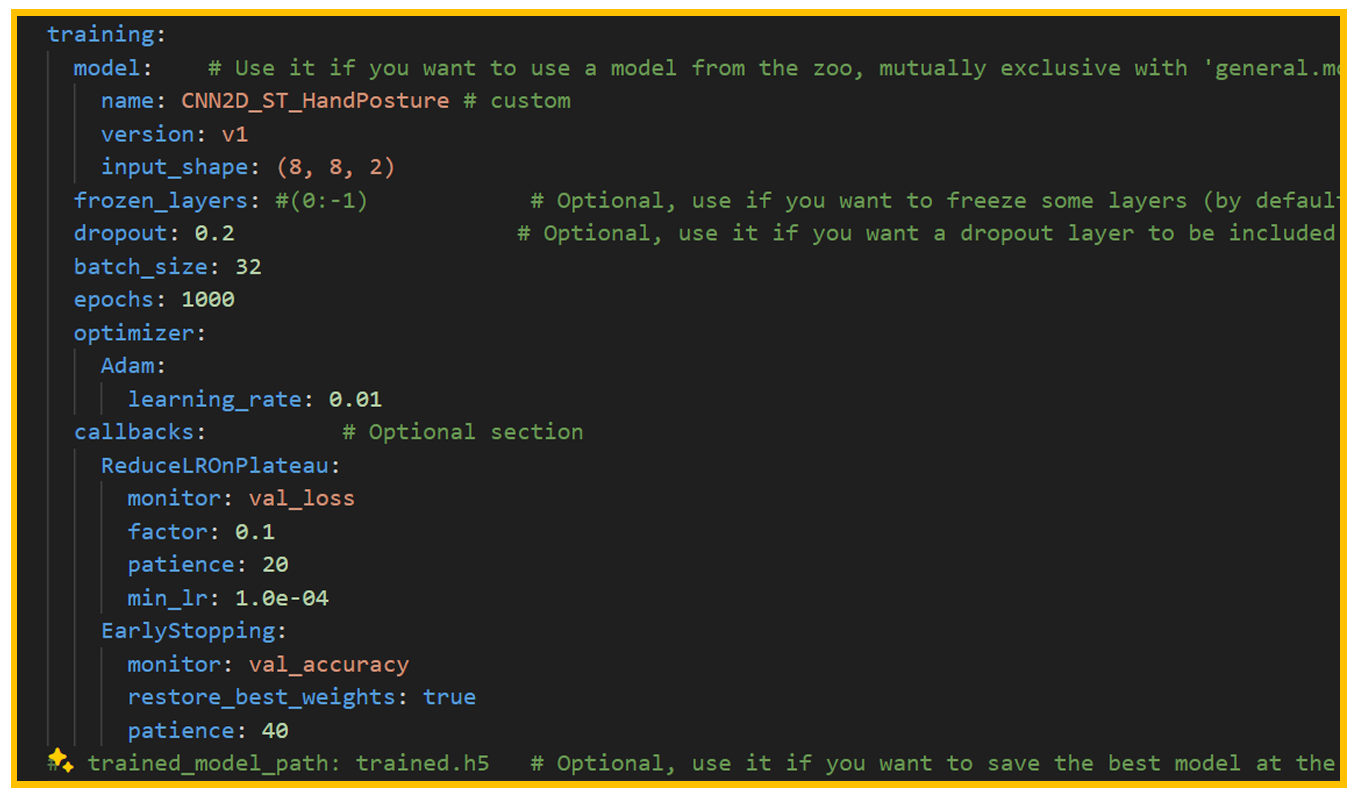

图7. 训练参数的配置





3.2.2. 评估

操作模式operation_mode选择评估（evaluation）可以进行模型评估，评估的内容

主要包括模型flash,ram的占用量,模型的执行时间等。

tools的配置如下：

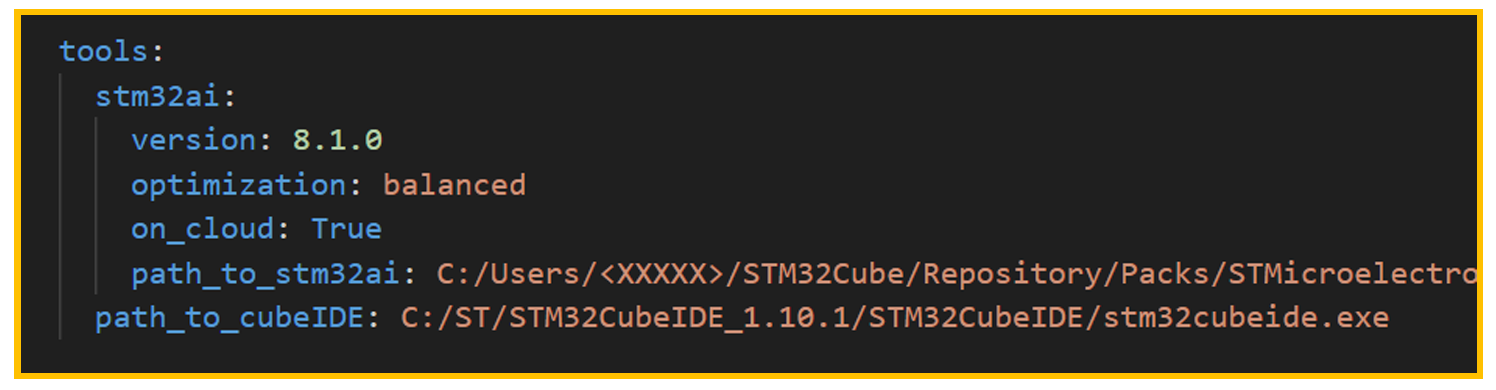

图8. Tools的配置

on_cloud：是否需要使用STM32Cube.AI开发者云对模型进行评估，如果不使用云，

选择False，则可以使用本地的Cube.AI工具。

path_to_stm32ai和path_to_cubeIDE需要配置成自己本地STM32Cube.AI和

STM32CubeIDE的路径。

3.2.3. 部署

操作模式operation_mode选择部署（deployment）可以进行模型部署。当需要部

署到ST开发板进行测试时，需要确保以下配置都正确：

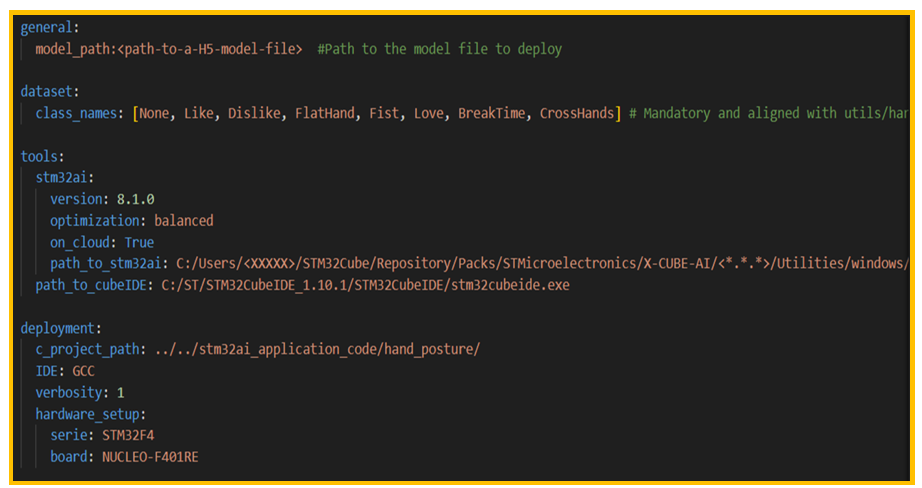

图9. 部署相关的配置



3.3. 运行脚本

在安装好python环境，并且配置好配置文件之后，就可以运行脚本进行训练，部署

或评估流程了。

3.3.1.模型训练

直接运行脚本:

➢ python stm32ai_main.py

或者指定模式运行脚本：

➢ python stm32ai_main.py operation_mode=”training”

训练过程中的输出结果：

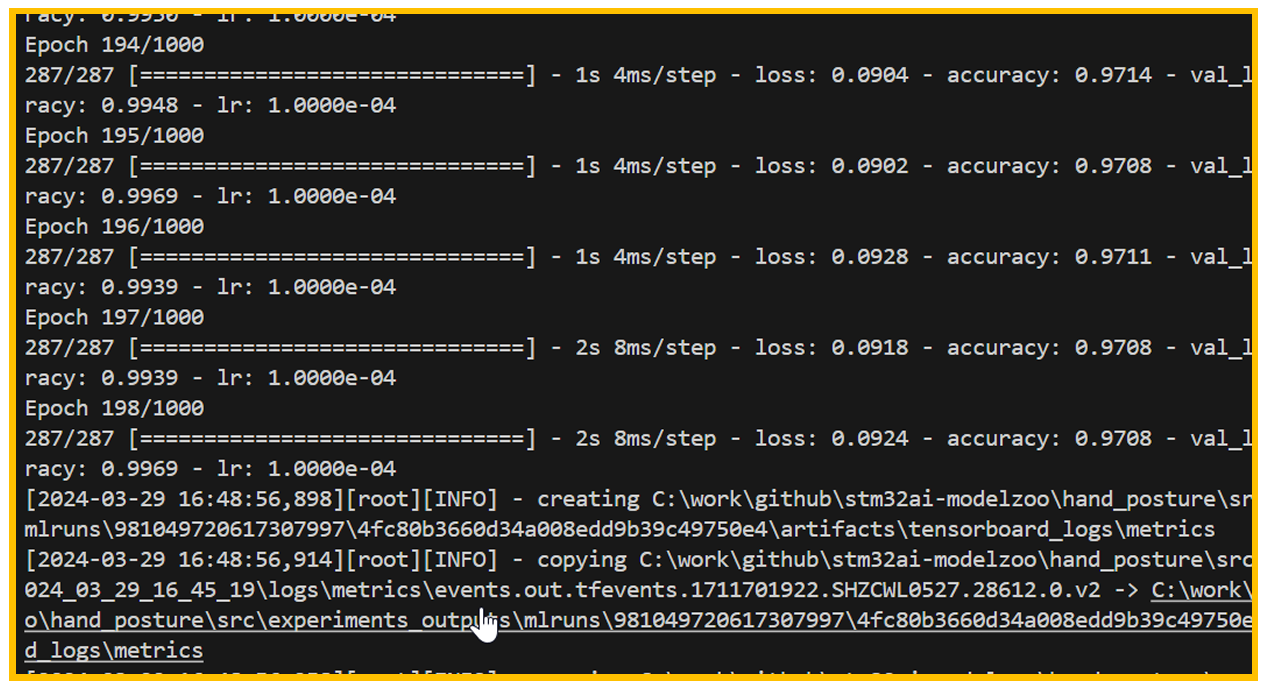

图10. 训练中的输出结果

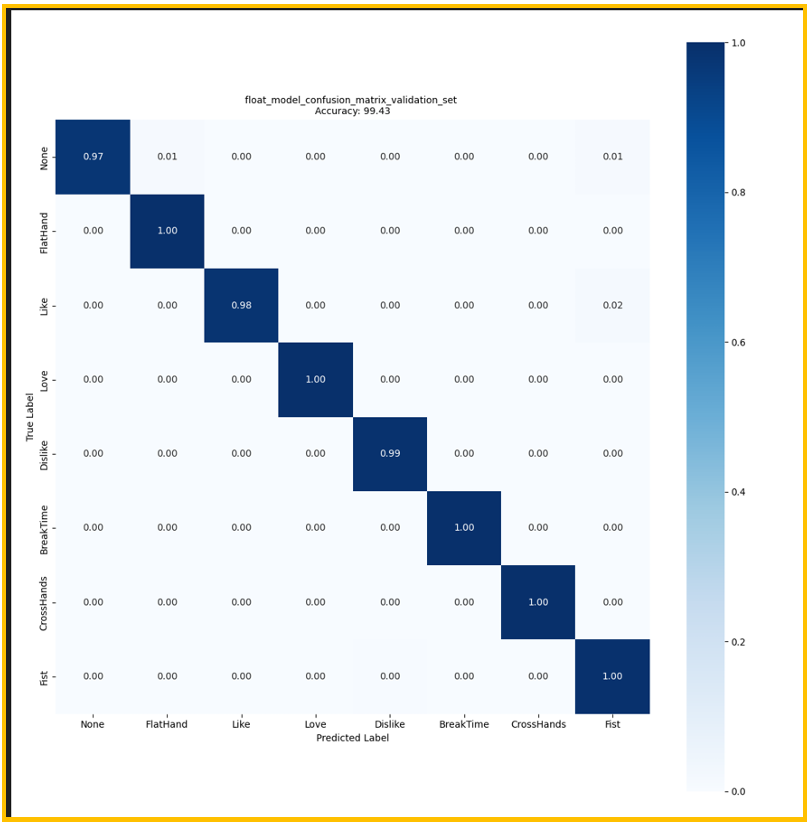

图11. 混淆矩阵

训练完成的结果保存在：experiments_outputs/<时间戳>目录下，包含了训练的log，

训练曲线，混淆矩阵，模型等信息。

3.3.2. 可视化训练结果

进入logs所在目录（位于experiments_outputs/<时间戳>目录下），然后运行

tensorboard:

➢ tensorboard --logdir logs

打开网页后，可以看到整个训练过程中的曲线，比如loss曲线，学习率曲线，epoch

曲线等等。

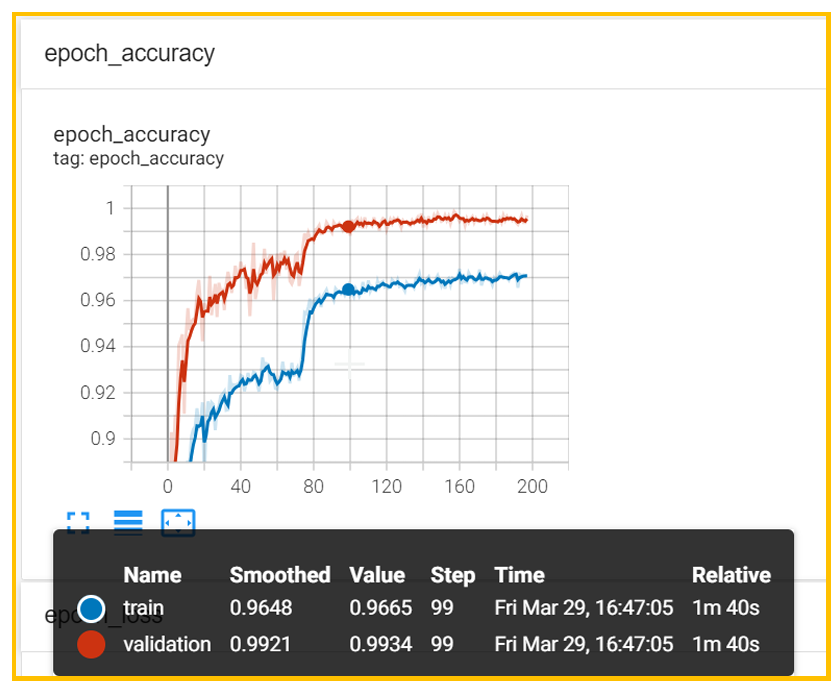

图12. 准确率曲线

也可以通过mlflow查看实验过程中保存的参数信息，模型实验对比信息等等。

进入experiments_outputs目录，然后执行以下命令：

➢ mlflow ui

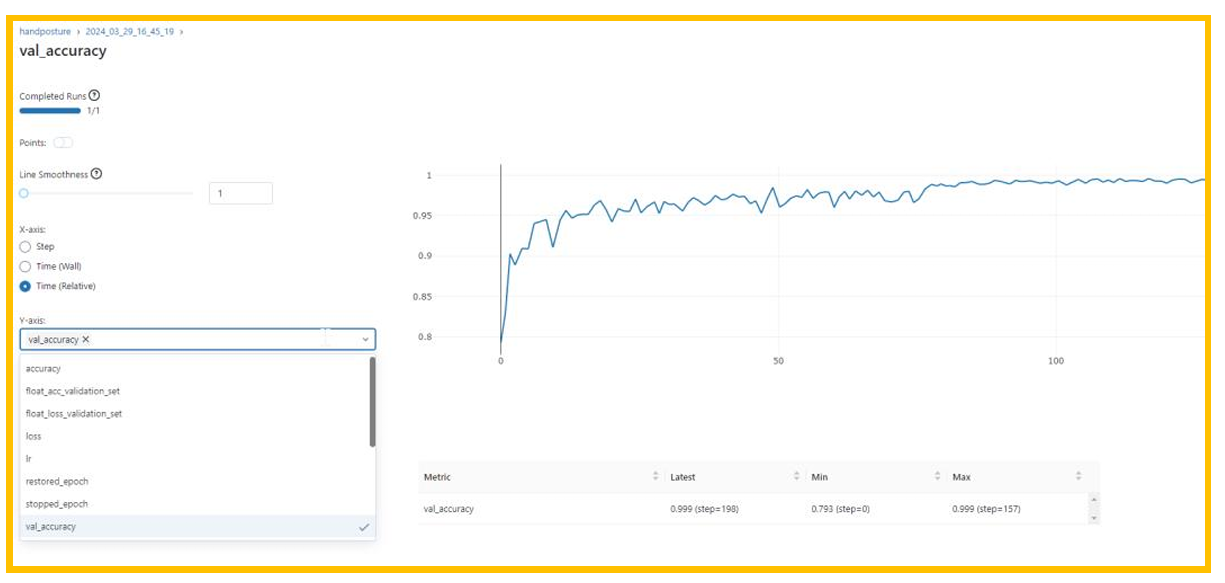

图13. Mlflow界面



3.3.3. 模型评估

将上一步生成的模型路径，填写到user_config.yaml的model_path目录中，然后运

行以下命令，可以查看运行模型评估脚本，并查看结果：

➢ python stm32ai_main.py operation_mode=”evaluation”

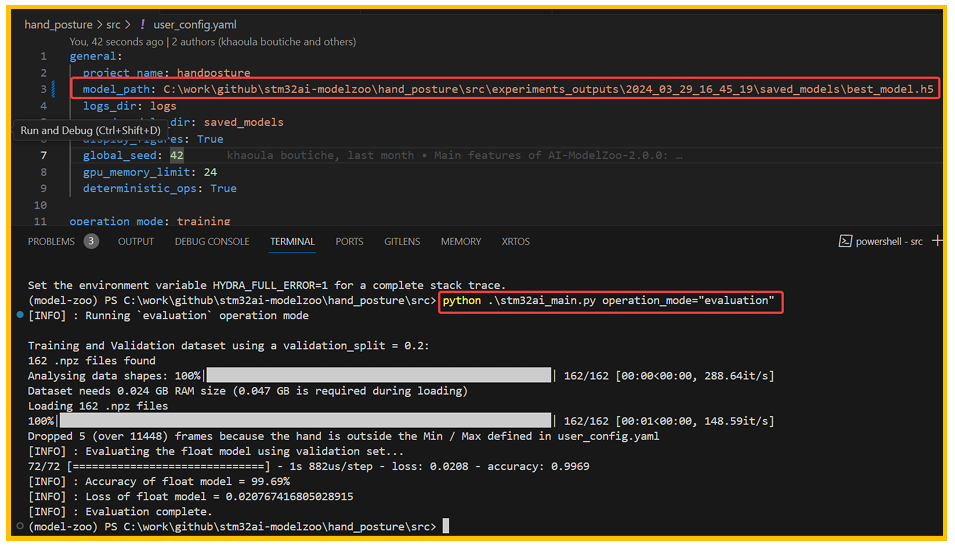

图14. 配置文件和模型评估结果

3.3.4. 基准测试

在上一步完成后，可以运行以下命令，进行模型的基准测试，可以获取模型的flash，

ram，macc等信息：

➢ python stm32ai_main.py operation_mode=”benchmarking”

如果不使用开发者云，使用本地的STM32CubeAI，需要将on_cloud改为False，如

下图：

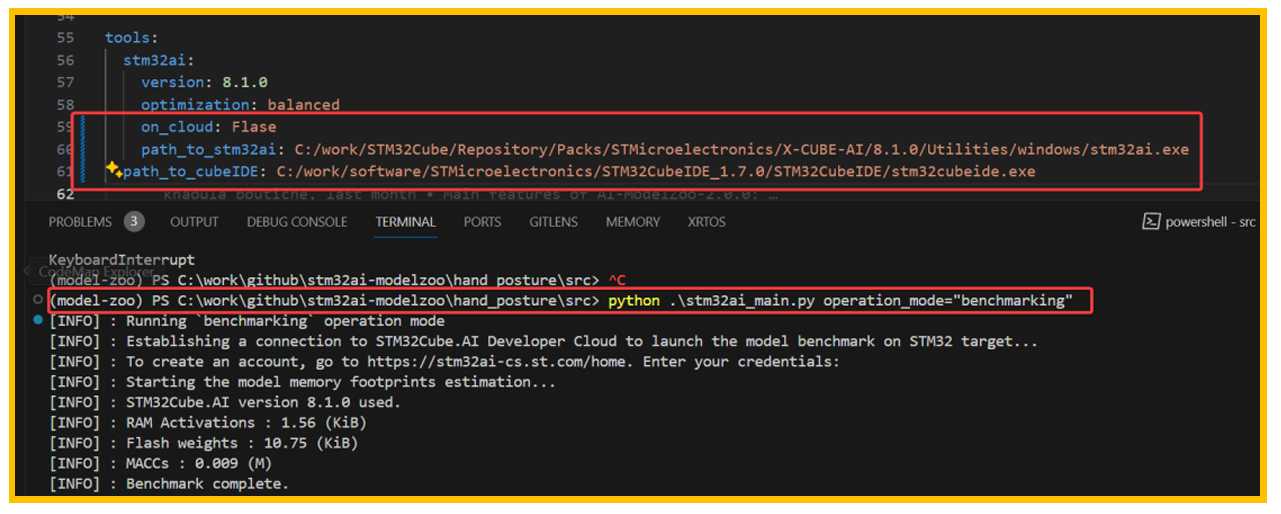

图15. 配置文件和基准测试

3.4. 部署

连接好开发板，设置好STM32CubeIDE的路径后，运行以下命令可以编译工程并部

署到开发板：

➢ python stm32ai_main.py operation_mode=”deployment”

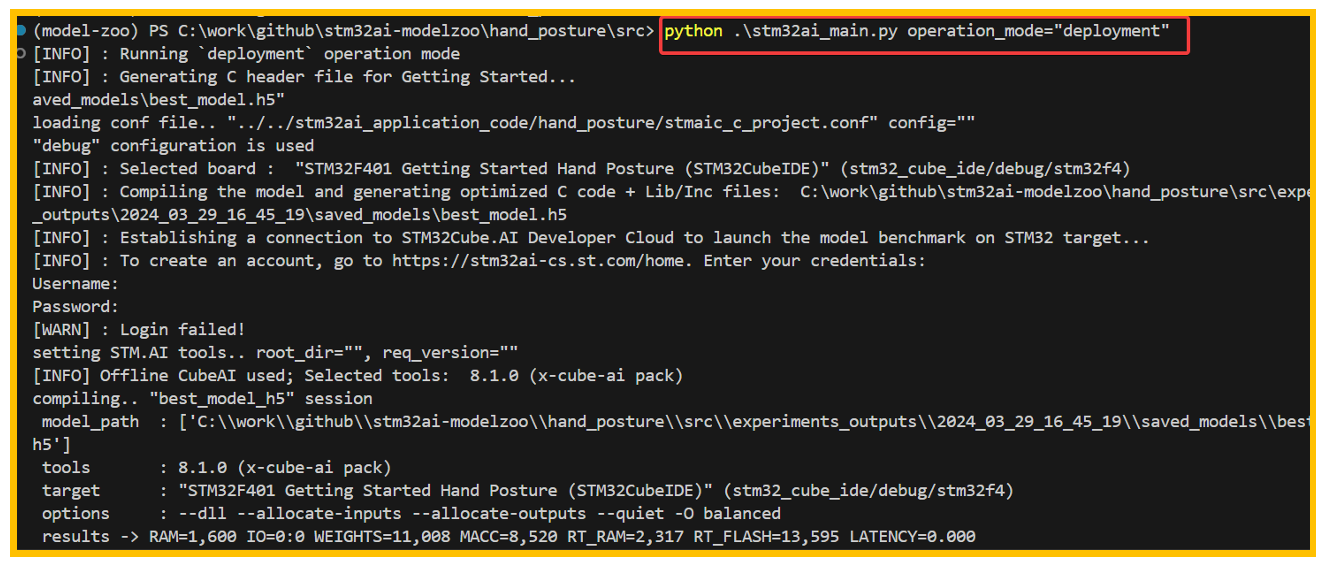

图16. 部署流程

3.5. 总结

本文介绍了STM32 model-zoo的基本内容，并以手势识别为例，介绍了具体的使用

方法，包括模型训练，如何查看模型训练后的结果以及如何部署模型。对于其他model

zoo 内的应用案例，感兴趣的话可以去github上下载整个仓库，然后进行阅读并使用。

---
