锂电池Matlab仿真二阶RC等效电路模型 用m代码编写 两个工况：HPPC CC

一、代码概述

本代码基于Matlab平台开发，实现了二阶RC等效电路模型的锂电池特性仿真功能。通过导入实测工况数据，结合电池核心参数的多项式拟合算法，可精准计算电池在不同放电条件下的端电压，并与实测电压进行对比分析，最终输出电压对比曲线与误差率曲线，为锂电池性能评估、模型优化提供数据支撑。代码具备参数可配置性、工况可切换性，适用于1C等典型放电场景下的电池仿真测试，同时内置运行结束提示机制，提升用户使用体验。

二、核心功能模块

（一）数据导入与参数初始化模块

该模块是代码运行的基础，负责将外部工况数据与电池基础参数加载至工作区，为后续仿真计算奠定数据基础。

1. 工况数据导入：通过加载预设的“input.mat”数据文件，获取电池测试的工况信息，支持工况灵活切换，当前默认配置为1C放电工况（discharge1C），用户可根据测试需求替换为HPPC（混合脉冲功率特性）等其他工况数据，仅需修改工况变量赋值语句即可。
2. 基础参数配置：初始化电池核心参数，包括初始SOC（State of Charge，荷电状态）设为100%，电池额定容量（Cn）设为19Ah，同时从导入的工况数据中提取总步长（N）、实测电压序列（U）与实测电流序列（I），为后续计算确定数据维度与基础输入。

（二）电池模型参数定义模块

此模块定义了二阶RC等效电路模型的关键参数，涵盖开路电压、内阻及时间常数等，这些参数是描述电池电化学特性的核心，直接影响仿真精度。

1. 参数序列定义：明确不同SOC区间对应的核心参数，包括开路电压（Uocv）及其对应的SOC值（Uocvsoc）、欧姆内阻（r0）及其对应的SOC值（r0soc）、两个RC网络的极化电阻（r1、r2）、时间常数（tao1、tao2）及对应的SOC参数序列（Soc_Para）。这些参数序列基于电池实测数据整理得出，覆盖10%-100%的SOC范围，确保模型在不同荷电状态下的适用性。
2. 参数可扩展性：用户可根据不同型号、规格的锂电池特性，替换上述参数序列，无需修改代码整体结构，仅需保持参数序列与SOC序列的对应关系，即可实现对不同电池的仿真适配。

（三）多项式拟合模块

该模块采用多项式拟合算法，将离散的电池参数转化为连续的函数关系，解决了不同SOC下参数插值计算的问题，提升模型在全SOC区间的计算精度。

1. 拟合算法选择：针对不同类型的电池参数，均采用4阶多项式拟合，通过调用Matlab的polyfit函数，分别建立开路电压与SOC（OCVSOC）、欧姆内阻与SOC（r0SOC）、极化电阻与SOC（r1SOC、r2SOC）、时间常数与SOC（tao1SOC、tao2SOC）的函数模型。4阶拟合是基于原始数据特性确定的最优方案，可有效平衡拟合精度与计算复杂度，若用户数据需不同阶数拟合，仅需修改polyfit函数的阶数参数即可。
2. 拟合意义：通过多项式拟合，将离散的参数点转化为连续的数学表达式，使得在任意SOC值下，均可通过函数计算获取对应的电池参数，避免了离散参数在SOC区间内的线性插值误差，显著提升了仿真模型的连续性与准确性。

（四）端电压计算模块

作为代码的核心计算模块，该模块基于二阶RC等效电路原理，结合前面模块提供的参数与函数模型，逐步计算电池在每个时间步长下的端电压与SOC变化，同时统计电压误差率。

1. 初始条件设置：在第一个计算步长（i=1）时，初始化两个RC网络的极化电压（U1、U2）为0，模拟电池初始状态下无极化积累的特性。
2. 参数实时计算：针对每个时间步长i，通过多项式拟合得到的函数模型，计算当前SOC对应的开路电压（OCV）、欧姆内阻压降（UR0）、极化电阻（R1、R2）与时间常数（TAO1、TAO2）。其中，OCV与UR0通过4阶多项式函数直接计算，R1、R2、TAO1、TAO2同样基于对应SOC的4阶多项式结果确定。
3. 极化电压与端电压计算：根据RC电路的暂态特性，利用指数衰减公式计算下一时刻的极化电压（U1(i+1)、U2(i+1)），该公式考虑了时间常数对极化电压衰减速度的影响；随后结合二阶RC等效电路的端电压公式，计算当前时刻的仿真端电压（UL）。
4. SOC更新与误差计算：在完成当前步长端电压计算后，若未达到总步长N，根据电流积分原理更新下一时刻的SOC，公式考虑了电流（I）、电池容量（Cn）与时间的关系，确保SOC计算符合电池充放电的物理规律；同时计算当前时刻仿真电压与实测电压的相对误差率（Error），用于后续误差分析。

（五）结果可视化模块

该模块通过Matlab的绘图功能，将仿真结果以直观的图形形式展示，便于用户快速分析仿真精度与电池特性，是代码结果输出的关键环节。

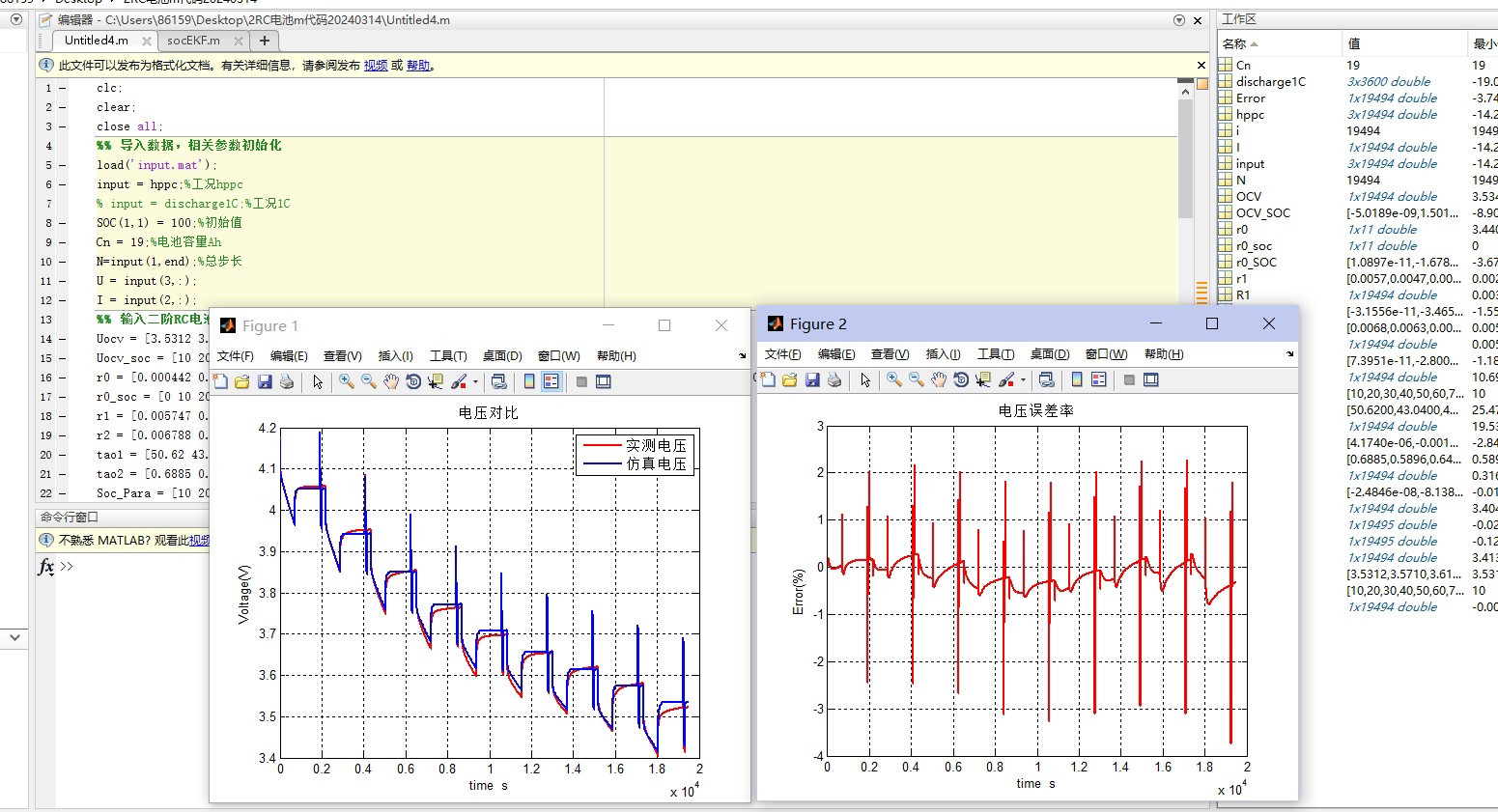

1. 电压对比图绘制：创建独立图形窗口，以时间（秒）为横轴、电压（伏特）为纵轴，分别绘制实测电压（红色曲线）与仿真电压（蓝色曲线），添加图例、坐标轴标签与标题，并启用网格线，清晰展示两者的变化趋势与吻合程度，同时将图形背景设置为白色，提升视觉清晰度。
2. 误差率图绘制：另创建图形窗口，以时间（秒）为横轴、误差率（百分比）为纵轴，绘制电压误差率曲线（红色曲线），同样添加坐标轴标签、标题与网格线，帮助用户直观判断仿真模型在不同时间节点的精度表现，识别误差较大的工况阶段。

（六）运行提示模块

此模块为用户交互优化模块，在代码完成所有计算与绘图操作后，通过发出提示音告知用户运行结束，提升代码的易用性。

1. 提示音控制：通过循环语句控制提示音的频率与间隔，循环执行11次，当循环次数为6的倍数时，发出提示音后暂停1秒，其余次数发出提示音后暂停0.2秒，形成有节奏的提示效果，避免单一提示音被忽略；用户若不需要该功能，可直接删除整个循环语句，不影响代码核心仿真功能。

三、代码运行流程

1. 初始化阶段：启动代码后，首先执行清空命令行（clc）、清除工作区变量（clear）、关闭所有图形窗口（close all）的操作，确保运行环境干净无干扰；随后导入工况数据与初始化电池基础参数，完成数据准备。
2. 参数拟合阶段：读取预定义的电池模型参数序列，通过4阶多项式拟合，建立各参数与SOC的连续函数关系，生成拟合系数矩阵。
3. 仿真计算阶段：进入循环计算，从第一个时间步长开始，依次计算当前SOC对应的电池参数、极化电压、端电压与误差率，同时更新下一时刻SOC，直至完成所有时间步长的计算。
4. 结果输出阶段：循环结束后，绘制电压对比图与误差率图，展示仿真结果；最后执行提示音循环，告知用户代码运行完成。

四、应用场景与价值

1. 电池性能评估：通过对比仿真电压与实测电压的吻合程度，以及误差率的大小，可评估电池二阶RC模型的准确性，为模型优化提供依据，例如当误差率较大时，可调整多项式拟合阶数或修正电池参数序列。
2. 放电特性分析：在1C等典型放电工况下，仿真曲线可反映电池端电压随时间的变化趋势，帮助分析电池在持续放电过程中的极化特性、电压稳定性，为电池应用场景的选择提供参考。
3. 教学与研发支持：作为锂电池等效电路模型的典型实现案例，代码可用于电化学工程、新能源等相关专业的教学演示，帮助学生理解RC等效电路原理与电池仿真方法；同时为研发人员提供基础仿真框架，可基于此代码扩展至多工况、多参数的复杂仿真场景。

五、使用注意事项

1. 数据兼容性：导入的工况数据文件（input.mat）需确保格式与代码预期一致，包含总步长、实测电压、实测电流等关键信息，否则可能导致数据读取错误；替换工况时，需确保新工况变量的结构与原变量一致。
2. 参数修改规范：修改电池容量（Cn）、初始SOC等基础参数，或替换Uocv、r0等模型参数序列时，需保持参数的物理合理性，例如SOC值应在0%-100%范围内，电阻值应符合锂电池实际内阻范围（通常为毫欧级），避免因参数异常导致仿真结果失真。
3. 拟合阶数调整：若用户实测数据与4阶多项式拟合适配性较差，可修改polyfit函数的阶数，但阶数过高可能导致过拟合，过低可能导致拟合精度不足，建议通过多次测试确定最优阶数。
4. 运行环境要求：代码基于Matlab开发，需在Matlab R2016b及以上版本运行，确保polyfit、plot等函数的兼容性；运行前需将工况数据文件（input.mat）放置在Matlab当前工作目录下，或在代码中指定正确的文件路径。

锂电池Matlab仿真二阶RC等效电路模型 用m代码编写 两个工况：HPPC CC
