1. 项目概述

本项目实现了一个针对含分布式能源（光伏、风电）电网的储能容量优化配置的双层优化模型。该模型采用粒子群优化算法（PSO）与二阶锥规划（SOCP）相结合的方法，旨在确定最优的储能系统容量配置，以最小化电网运行的综合成本。

2. 系统架构与核心组件

2.1 模型结构

本系统采用双层优化架构：

• 上层优化：基于粒子群算法优化储能容量配置
• 下层优化：采用二阶锥规划求解24小时动态潮流，评估给定容量配置下的运行成本

2.2 核心文件组成

系统包含四个核心MATLAB文件，各自承担不同的功能模块：

1. IEEE33BW.m - 电网基础数据定义
2. fitness.m - 适应度函数计算
3. main.m - 主优化流程控制
4. solution.m - 下层优化问题求解

3. 核心功能详述

3.1 电网建模（IEEE33BW.m）

该模块定义了标准的IEEE 33节点配电系统参数，包括：

• 系统基准值：基准功率100MVA，基准电压12.66kV
• 负荷特性：33个节点24小时的有功和无功负荷变化曲线
• 网络拓扑：32条支路的阻抗参数，包含常规支路和含分布式电源的支路

负荷数据采用标幺值表示，真实反映了配电系统在不同时段的用电模式变化。

3.2 成本模型（fitness.m）

适应度函数综合考虑了电网运行的各项经济指标：

• 购电成本：从上级电网购电的费用，采用分时电价机制
• 网络损耗成本：基于支路电流和电阻计算的功率损耗
• 分布式电源运行成本：光伏和风电的运行维护费用
• 储能系统成本：包括充放电运行成本和投资成本摊销

分时电价设计合理，高峰时段（9-11时、19-22时）电价较高，平段和谷段电价相对较低，符合实际电力市场特点。

3.3 主优化流程（main.m）

上层优化采用改进的粒子群算法：

% 算法参数设置
Max_Dt = 10;        % 最大迭代次数
N = 10;             % 粒子数量
D = 1;              % 优化变量维度（储能容量）
w_max = 0.9;        % 最大惯性权重
w_min = 0.4;        % 最小惯性权重

算法特点：

• 动态调整惯性权重，平衡全局和局部搜索能力
• 自适应认知和社会学习因子
• 边界处理机制防止粒子越界
• 每次迭代调用下层优化评估粒子适应度

3.4 下层优化求解（solution.m）

下层问题构建了一个完整的24小时最优潮流模型，关键组件包括：

3.4.1 储能系统约束

• 充放电状态互斥约束
• 充放电功率上下限约束
• 储能电量动态平衡方程
• 荷电状态（SOC）安全范围约束
• 日循环能量平衡约束

3.4.2 可再生能源建模

• 光伏模型：基于实际辐照度数据的出力曲线，考虑不同辐照强度下的转换效率
• 风电模型：根据风速特性建立，包含切入、额定、切出风速的完整出力特性

3.4.3 潮流约束

• 节点功率平衡方程
• 支路电压降方程
• 二阶锥松弛的支路容量约束
• 节点电压安全约束

4. 优化目标与技术创新

4.1 多目标成本最小化

模型追求全生命周期成本最小化：

总成本 = 购电成本 + 网损成本 + DG运行成本 + 储能运行成本 + 储能投资成本

4.2 技术亮点

1. 双层优化框架：将容量规划与运行优化有效解耦
2. 混合整数二阶锥规划：准确描述配电网辐射状结构和运行约束
3. 时序耦合约束：考虑储能能量的时间关联性
4. 实际数据驱动：基于真实负荷和可再生能源数据

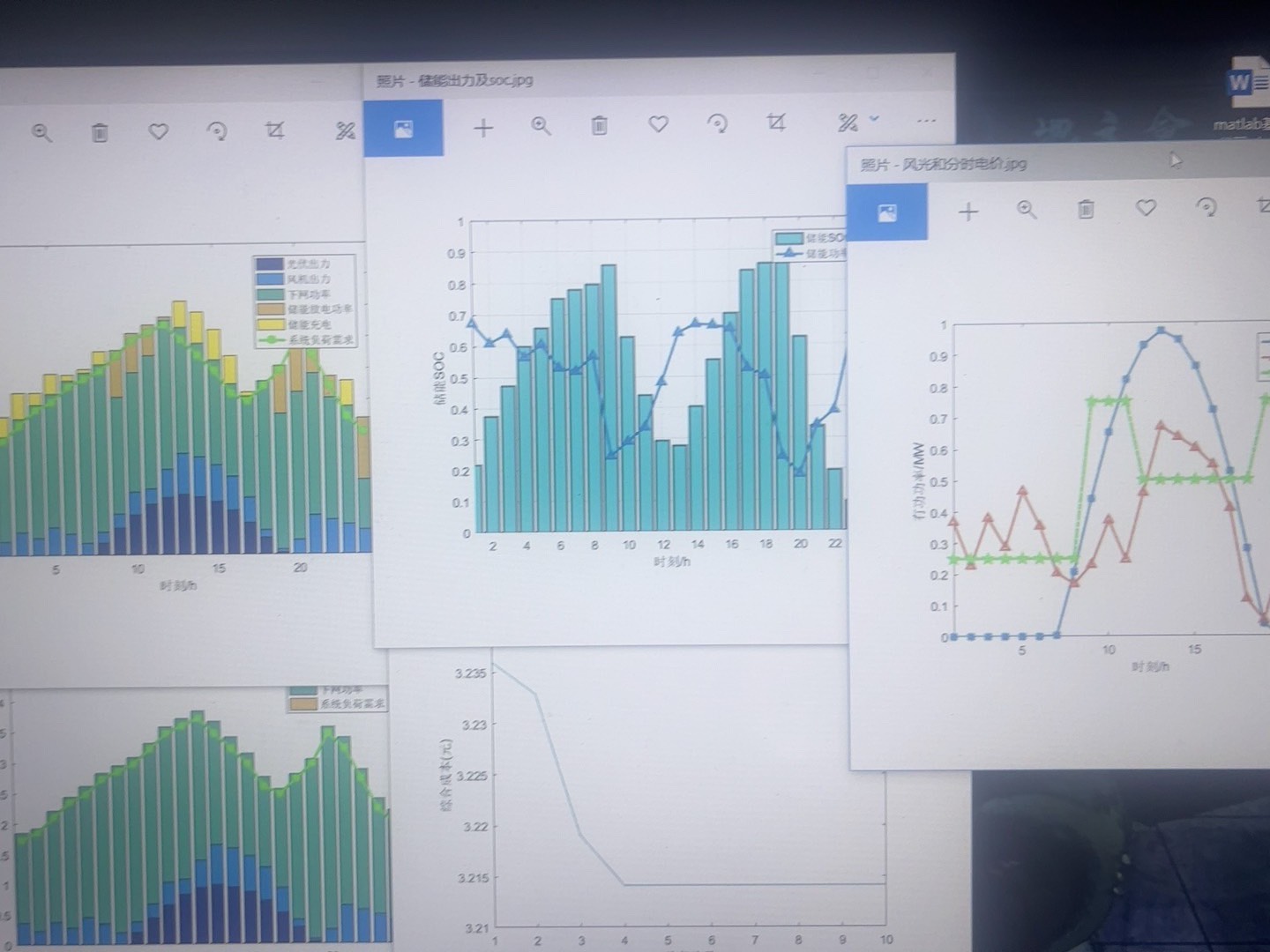

5. 结果可视化与分析

系统提供丰富的可视化输出：

1. 收敛曲线：展示优化过程的收敛特性
2. 储能运行状态：SOC和充放电功率的时序变化
3. 电源结构分析：各类电源出力的堆叠图
4. 可再生能源与电价关联：出力和电价的对比分析
5. 无储能对比：凸显储能系统的价值

6. 工程应用价值

本模型为含高比例可再生能源的配电网提供了科学的储能配置方法，具有重要的工程应用价值：

• 经济性：通过优化配置降低系统全生命周期成本
• 可靠性：保障系统在各种运行状态下的安全稳定
• 可扩展性：模型框架可适应不同网络结构和电源配置
• 实用性：考虑实际运行约束和市场机制

该研究成果对于推动分布式能源消纳、提高配电网运行效率、支撑新型电力系统建设具有重要意义。
