MATLAB代码：基于混合整数规划的微dian网储能电池容量规划 关键词：储能配置 电池容量规划 微dian网 混合整数规划 参考文档：《基于全寿命周期成本的配电网蓄电池储能系统的优化配置》参考全寿命模型 《含分布式发电的微电网中储能装置容量优化配置_刘舒》参考容量配置部分 仿真平台：MATLAB+GUROBI平台 优势：代码具有一定的深度和创新性，注释清晰，非烂大街的代码，非常精品！ 主要内容：代码主要做的是一个微dian网中蓄电池优化配置的问题，其中储能的电池容量未知，在一定的框架下对其进行优化，得出满足经济效益最佳的储能容量配置结果，并且在微dian网的框架下，给出了不同时段的容量配置结果，还给出了微dian网购电/售电策略，电池充电/放电策略，以及微dian网中其他单元的配置结果，而且求解的效果更好，已经对代码进行了深入的加工和处理，出图效果非常好，代码质量非常高 这段程序主要是一个微电网的调度问题，用于优化电网的能源购买和销售以及电池的充放电策略。程序的主要思路是通过线性规划来确定最佳的能源购买和销售策略，以及电池的充放电策略，以最小化总成本。 程序首先读取输入数据，包括负载、光伏发电量、购买电价和销售电价等信息。然后，根据输入数据和设定的参数，构建线性规划模型的目标函数和约束条件。目标函数是最小化总成本，约束条件包括电池容量约束、能源平衡约束、电池充放电效率约束等。 接下来，程序调用线性规划求解器（可以选择使用Matlab自带的intlinprog函数或者Gurobi求解器）来求解最优解。求解过程中，程序根据约束条件和目标函数，计算出最佳的能源购买和销售策略，以及电池的充放电策略。 最后，程序输出最优解，包括能源购买和销售策略、电池的充放电策略以及总成本等信息。同时，程序还绘制了一些图形，如能源购买和销售情况、负载、光伏发电量和电池容量等的变化情况。 该程序的应用领域是微电网的能源管理和调度，可以用于优化电网的能源购买和销售策略，以及电池的充放电策略，从而降低能源成本，提高能源利用效率。涉及到的知识点包括线性规划、能源管理和调度等。

一、代码概述

本套代码基于MATLAB+GUROBI平台开发，聚焦微网系统中蓄电池储能的优化配置问题。通过混合整数规划（MILP）算法，在满足微网运行约束的前提下，以经济效益最大化为目标，实现储能电池容量的动态优化配置，同时输出全时段微网购售电策略、电池充放电策略及其他单元运行参数。代码参考《基于全寿命周期成本的配电网蓄电池储能系统的优化配置》的全寿命模型与《含分布式发电的微网中储能装置容量优化配置_刘舒》的容量配置方法，具备模块化设计、注释详尽、求解精度高、可视化效果优的特点，适用于微网储能系统规划设计与运行优化场景。

二、核心功能模块

（一）数据输入与预处理模块

1. 参数配置
   - 支持自定义储能电池核心参数，包括初始容量（默认0 KWh）、最小容量（默认0 KWh）、最大容量（可配置为10 - 13.5 KWh）、最大充放电功率（默认5 KW）及充放电效率（默认0.95），适配不同类型蓄电池（如特斯拉电池）的特性。
   - 配置逆变器参数，含额定容量（默认5 KW）及效率分段参数，将逆变器效率按输出功率百分比划分为4个区间（对应效率0.93、0.95、0.96、0.975），精准模拟实际运行效率特性。
   - 选择求解器（Gurobi或MATLAB自带MILP求解器），默认优先使用Gurobi以提升大规模问题求解速度与精度。
2. 数据读取与转换
   - 支持从CSV或Excel格式文件读取微网运行基础数据，包括192个时间区间（以15分钟为间隔，覆盖48小时）的负荷功率（Load）、光伏发电功率（PV）、电网购电单价（c）及售电单价（k）。
   - 自动完成单位转换，将小时级电价数据转换为15分钟区间的电价（除以4），确保与时间粒度匹配；同时计算光伏净出力（PV_NET），结合逆变器分段效率修正实际可用光伏功率。

（二）混合整数规划模型构建模块

1. 目标函数定义
   - 以微网运行总成本最小化为核心目标，目标函数（F）涵盖电网购电成本（c×购电功率）、售电收益（-k×售电功率），同时忽略无成本项（如电池充放电无直接货币成本项），构建线性目标函数，确保优化方向与经济效益一致。
2. 约束条件矩阵构建
   - 等式约束（Aeq, beq）：包含3类核心约束，一是功率平衡约束，确保每个时间区间内购电、售电、电池充放电、光伏出力与负荷需求的功率平衡；二是电池容量递推约束，基于初始容量与充放电功率，建立各时段电池容量的递推关系，考虑充放电效率损耗；三是逻辑变量归一化约束，确保分段效率对应的逻辑变量总和为1，实现效率区间的合理切换。
   - 不等式约束（A, b）：涵盖多维度约束，包括电池容量上下限约束（确保容量在0至最大容量之间）、充放电功率限制（不超过最大充放电功率）、逆变器功率输出约束（匹配分段效率对应的功率区间）、逻辑变量与功率变量的耦合约束（避免不同效率区间的功率交叉），共构建20余类子约束，形成完整的约束体系。
3. 变量与边界设置
   - 定义连续变量（如购电功率、售电功率、电池充放电功率、电池容量）与整数变量（如效率区间选择逻辑变量），明确变量边界（lb, ub），例如购售电功率默认无上限（可通过PgridMax参数限制电网功率波动），电池充放电功率不超过额定值，逻辑变量取值为0或1。

（三）求解器调用与结果处理模块

1. 求解器适配
   - 若选择Gurobi求解器，自动添加Gurobi路径，配置求解参数（如输出日志开关、可行性 tolerance），构建Gurobi标准模型（含目标函数、变量类型、约束矩阵、边界），调用求解接口并返回结果；若选择MATLAB求解器，直接调用intlinprog函数，适配相同的约束与变量体系。
   - 求解状态判断，支持识别“最优解（OPTIMAL）”“求解中断（INTERRUPTED）”“无可行解或无界（INFORUNBD）”等状态，对无可行解情况自动调整对偶松弛参数重新求解，确保结果可靠性。
2. 结果解析与成本计算
   - 从求解结果中提取关键变量，包括各时段购电（Pbuyinterval）、售电（Psellinterval）、电池充放电功率（Pbatteryinterdisch/charge）、电池容量（batterypowerperhour）及效率区间选择变量（B1 - B4, Z1 - Z4）。
   - 计算两类核心成本：一是无储能时的微网运行成本（Costwithoutbattery），基于负荷与光伏净出力的差额及实时电价计算；二是配置储能后的总运行成本（TotalCostofOperation），通过对比两类成本，量化储能系统的经济效益。

（四）可视化输出模块

1. 多维度图表生成

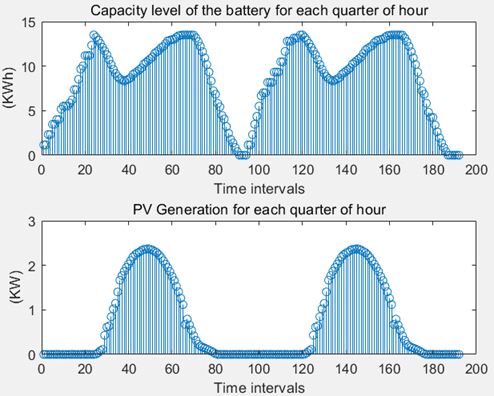

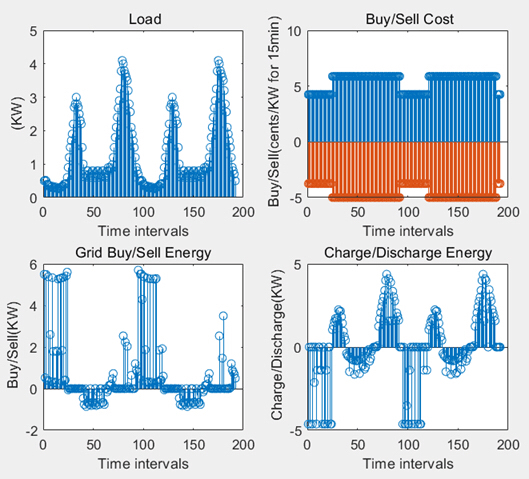

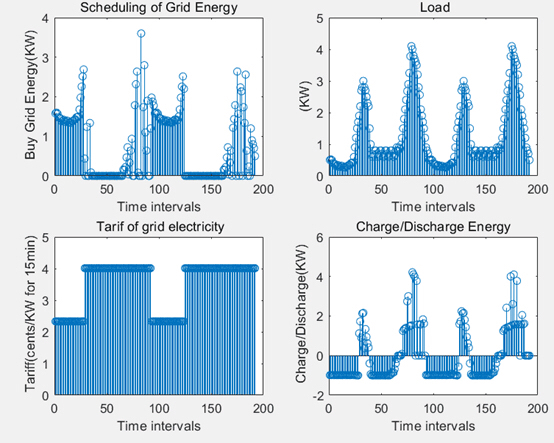

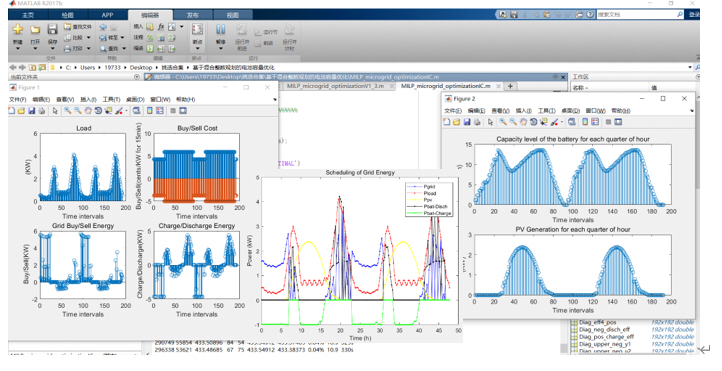

   - 生成4类核心图表，包括电网购售电功率时序图（展示各时段购售电策略）、电池容量变化时序图（呈现每15分钟电池容量动态）、光伏出力与负荷功率对比图（反映微网供需特性）、综合能量调度图（叠加电网功率、负荷、光伏、电池充放电功率，直观展示能量流动）。
   - 图表布局优化，采用子图（subplot）设计，每个图表包含清晰的标题、坐标轴标签（时间区间/功率/容量单位）及图例，支持时间轴按小时或15分钟粒度展示，数据点采用“ stem ”或“ plot ”方式呈现，确保可读性。
2. 关键参数输出
   - 在MATLAB命令行输出核心结果，包括数据读取时间（read_time）、求解耗时、无储能成本、含储能成本、储能容量优化结果，支持用户快速获取关键指标，无需手动提取图表数据。

三、代码优势与特色

1. 模型精度高：考虑逆变器分段效率、电池充放电效率损耗、电网电价波动等实际因素，约束体系完整，避免简化假设导致的优化偏差，求解结果更贴合工程实际。
2. 模块化与可扩展性强：数据输入、模型构建、求解调用、结果可视化模块独立划分，支持快速替换电池参数（如更换为磷酸铁锂电池参数）、调整时间粒度（如改为1小时间隔）、新增约束（如储能寿命约束），无需重构核心代码。
3. 易用性优：提供“保姆级”注释，每个模块、关键变量、约束条件均有详细说明；数据文件格式规范，支持Excel/CSV灵活导入；可视化图表自动生成，无需用户手动编写绘图代码，降低使用门槛。
4. 求解效率高：适配Gurobi求解器，支持稀疏矩阵优化（将约束矩阵转换为稀疏矩阵减少内存占用），针对192个时间区间的问题，求解耗时通常控制在5分钟内，且求解精度（MIPGap）可通过参数调整，平衡精度与速度。

四、应用场景与价值

1. 微网规划设计阶段：可作为储能容量选型工具，通过输入不同负荷、光伏装机容量、电价政策，输出最优储能容量配置，对比不同方案的经济效益，为储能系统投资决策提供量化依据。
2. 微网运行优化阶段：可生成日内48小时的精细化调度策略，指导实际运行中的电网购售电时机、电池充放电时段，降低运行成本，同时平抑光伏出力波动对电网的冲击。
3. 学术研究与教学：模型构建过程符合混合整数规划的标准流程，约束条件推导清晰，可作为微网优化、储能配置相关课程的教学案例，帮助学习者理解 MILP 在能源系统中的应用。

五、使用注意事项

1. 环境配置：需安装MATLAB（建议R2017b及以上版本）与Gurobi（需匹配MATLAB版本，且激活许可证），确保Gurobi路径正确添加至MATLAB路径中。
2. 数据准备：输入数据文件（microgriddataIC.csv/xlsx）需按指定格式填写，确保负荷、光伏、电价数据的时间区间数量与代码中numofhours变量一致（默认192个区间），避免数据维度不匹配导致的错误。
3. 参数调整建议：若需限制电网功率波动，可调整PgridMax参数；若追求更高求解精度，可减小Gurobi的MIPGap参数（如设为1e - 4），但会增加求解时间；更换电池类型时，需同步调整最大容量、充放电功率及效率参数，确保与实际设备特性一致。

MATLAB代码：基于混合整数规划的微dian网储能电池容量规划 关键词：储能配置 电池容量规划 微dian网 混合整数规划 参考文档：《基于全寿命周期成本的配电网蓄电池储能系统的优化配置》参考全寿命模型 《含分布式发电的微电网中储能装置容量优化配置_刘舒》参考容量配置部分 仿真平台：MATLAB+GUROBI平台 优势：代码具有一定的深度和创新性，注释清晰，非烂大街的代码，非常精品！ 主要内容：代码主要做的是一个微dian网中蓄电池优化配置的问题，其中储能的电池容量未知，在一定的框架下对其进行优化，得出满足经济效益最佳的储能容量配置结果，并且在微dian网的框架下，给出了不同时段的容量配置结果，还给出了微dian网购电/售电策略，电池充电/放电策略，以及微dian网中其他单元的配置结果，而且求解的效果更好，已经对代码进行了深入的加工和处理，出图效果非常好，代码质量非常高 这段程序主要是一个微电网的调度问题，用于优化电网的能源购买和销售以及电池的充放电策略。程序的主要思路是通过线性规划来确定最佳的能源购买和销售策略，以及电池的充放电策略，以最小化总成本。 程序首先读取输入数据，包括负载、光伏发电量、购买电价和销售电价等信息。然后，根据输入数据和设定的参数，构建线性规划模型的目标函数和约束条件。目标函数是最小化总成本，约束条件包括电池容量约束、能源平衡约束、电池充放电效率约束等。 接下来，程序调用线性规划求解器（可以选择使用Matlab自带的intlinprog函数或者Gurobi求解器）来求解最优解。求解过程中，程序根据约束条件和目标函数，计算出最佳的能源购买和销售策略，以及电池的充放电策略。 最后，程序输出最优解，包括能源购买和销售策略、电池的充放电策略以及总成本等信息。同时，程序还绘制了一些图形，如能源购买和销售情况、负载、光伏发电量和电池容量等的变化情况。 该程序的应用领域是微电网的能源管理和调度，可以用于优化电网的能源购买和销售策略，以及电池的充放电策略，从而降低能源成本，提高能源利用效率。涉及到的知识点包括线性规划、能源管理和调度等。
