配电网正常重构，孤岛划分及故障重构

一、系统概述

配电网故障处理与重构系统是一套基于MATLAB平台开发的专业化电力系统分析工具，主要面向33节点配电网模型（case33bw），实现从孤岛划分、故障响应到网络重构的全流程自动化处理。系统融合了图论分析、潮流计算与遗传算法优化技术，核心目标是在配电网发生故障后，通过科学的孤岛划分保障重要负荷供电，同时通过网络重构降低网损、减少开关操作次数，最终实现配电网的安全、经济运行。

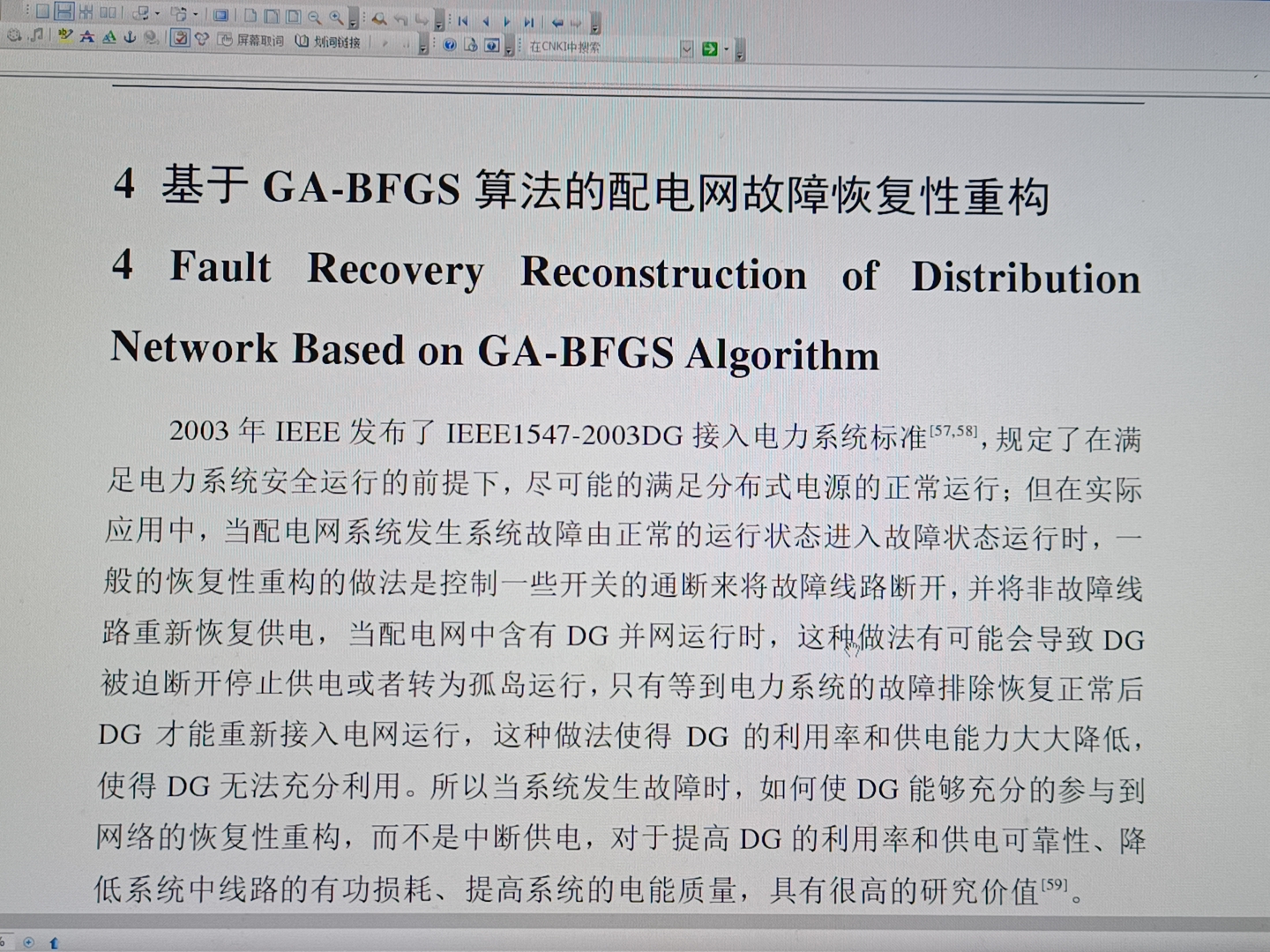

配电网正常重构，孤岛划分及故障重构

系统整体架构采用模块化设计，各功能模块既相互独立又协同工作，形成“故障前孤岛预设-故障时孤岛调整-故障后网络重构”的完整业务闭环。系统输入包括配电网拓扑数据（节点、支路）、分布式电源（DG）参数（位置、容量、运行状态）及故障支路信息，输出为重构后的配电网拓扑、网损数据、开关操作记录及电压分布曲线，为配电网调度人员提供决策支持。

二、核心功能模块解析

2.1 孤岛划分模块

孤岛划分是配电网故障处理的核心前置环节，旨在通过分析分布式电源（DG）的供电能力与负荷重要性，预设或动态调整孤岛范围，确保故障发生后重要负荷不中断供电。模块包含SetIsland.m（孤岛预设）与RunIsland.m（故障后孤岛调整）两个核心文件，覆盖“故障前规划-故障后执行”两个阶段。

2.1.1 故障前孤岛预设（SetIsland）

该功能基于DG参数与负荷等级，在无故障状态下提前规划合理的孤岛范围，为故障发生后的快速响应奠定基础。

核心逻辑：

1. 数据初始化：读取DG参数（位置、独立供电能力、与主网连接状态、通信能力、容量）与配电网基础数据（节点负荷、支路拓扑），并定义负荷等级权重（一类负荷权重100、二类负荷10、三类负荷1），权重越高代表负荷重要性越强。
2. DG供电能力判断：仅对具备独立供电能力（bFlag=1）的DG进行孤岛规划，排除无法独立运行的DG。
3. 孤岛扩展算法：以DG所在节点为初始孤岛中心，通过图论最短路径分析，筛选出“路径已纳入孤岛且未被分配”的待选节点；按“负荷重要性（权重×负荷功率）降序”优先级，依次将待选节点纳入孤岛，直至孤岛总负荷功率达到DG容量上限，确保DG不超载运行。
4. 结果输出：输出各DG对应的孤岛节点列表、岛内总有功/无功负荷数据，为故障后的孤岛调整提供基准。

关键特性：

• 负荷优先级驱动：优先保障一类负荷（如医院、交通枢纽）供电，符合配电网“重要负荷优先”的调度原则。
• 容量约束控制：严格遵循DG容量上限，避免因负荷过载导致DG停运，确保孤岛稳定运行。

2.1.2 故障后孤岛调整（RunIsland）

当配电网发生故障（如支路断开）时，需基于实际故障位置动态调整孤岛范围，删除故障影响区域、恢复主网连接，确保非故障区域正常供电。该功能通过RunIsland.m实现，包含4个核心子流程（对应4个内部函数）：

1. 故障支路处理与孤岛删除（DelIsland）
   - 故障定位：识别故障支路两端节点，通过广度优先搜索（BFS）分析故障对节点供电的影响，标记“与主网断开且属于预设孤岛”的节点为待删除节点。
   - 拓扑清理：删除故障支路及待删除节点相关的支路、节点，避免故障扩散影响非故障区域。

1. 联络开关优化（TurnInterSw）
   - 联络开关遍历：枚举所有联络开关（初始状态为断开）的组合状态（2^N种，N为联络开关数量），模拟不同开关闭合方案。
   - 连通性判断：通过图论连通分量分析，筛选出“闭合后能减少孤立区域数量”的最优联络开关组合，实现非故障孤立区域与主网的重新连接。

1. 孤立节点清理（DelSingelBus）
   - 主网基准确定：以电源节点所在的连通分量为“主网基准”。
   - 孤立节点删除：删除所有与主网基准不连通的节点及相关支路，确保配电网拓扑简洁、无无效节点。

1. 节点重新编号（renumBus）
   - 有序编号：基于深度优先搜索（DFS）遍历主网节点，按遍历顺序对节点重新编号，避免因节点删除导致的编号断层。
   - 映射记录：生成“旧编号-新编号”对照文件，用于后续数据追溯与结果展示，同时统一支路两端节点编号顺序（小编号在前、小编号在后），确保拓扑数据一致性。

2.2 网络重构模块

网络重构是故障处理的后续优化环节，旨在重构后的配电网拓扑基础上，通过调整开关状态，实现“网损最小化+开关操作次数最少化”的双目标优化。模块核心文件包括Reconfig.m（重构入口）、FitFun.m（目标函数）、FindCircuit.m（环路分析）等，依赖遗传算法（GA）实现全局优化。

2.2.1 重构流程总览

网络重构流程以“无环网约束”为前提，以“经济运行”为目标，通过遗传算法搜索最优开关组合，具体流程如下：

1. 初始化：读取故障调整后的配电网数据，确定独立环路数量（维度）、开关操作的上下限约束。
2. 环路分析：通过广度优先搜索（BFS）生成配电网最小生成树，识别“非生成树支路”（余支），进而确定所有独立环路，为开关状态调整提供依据。
3. 遗传算法优化：以“网损+开关操作次数”为目标函数，通过遗传算法迭代搜索最优开关组合，每代个体需满足“无环网”约束。
4. 结果验证：输出最优重构方案，包括重构后的网损、开关操作次数、断开支路列表及电压分布曲线。

2.2.2 核心子功能解析

1. 环路识别（FindCircuit）
   - 最小生成树构建：通过BFS遍历配电网，生成无环的最小生成树，确保配电网基本连通性。
   - 独立环路生成：将“余支”逐一加入最小生成树，每加入一条余支即形成一个独立环路；通过最短路径分析确定环路的最小节点序列，最终输出所有独立环路的支路构成，为开关调整范围划定边界。

1. 目标函数计算（FitFun）
   - 双目标融合：目标函数采用“网损标准化+开关操作次数标准化”的加权求和形式（网损/60 + 开关操作次数/100），平衡经济性与操作成本。
   - 约束校验：通过IsCircuit.m（环网判断）验证开关组合是否导致环网：若存在环网，直接将目标函数值设为极大值（1e4），排除无效方案；若无环网，通过潮流计算（CalcLoss.m）获取实际网损，计算最终目标函数值。

1. 遗传算法优化（Reconfig）
   - 参数配置：设置遗传算法的维度（独立环路数量）、变量上下限（每个环路的开关调整范围）、整数约束（开关状态为整数），关闭冗余输出以提升运行效率。
   - 迭代寻优：调用MATLAB内置遗传算法函数（ga），以FitFun为目标函数，搜索最优开关状态组合；迭代过程中自动淘汰不符合约束（如环网）的个体，确保最终结果的可行性。

2.3 辅助计算模块

辅助计算模块为核心功能提供基础支撑，包括潮流计算、环网判断、编码转换等，确保系统各环节数据准确、逻辑闭环。

2.3.1 网损与电压计算（CalcLoss）

• 潮流计算：调用MATLAB电力系统工具箱（MATPOWER）的潮流计算函数（runpf），输入配电网拓扑数据，求解节点电压、支路功率等关键参数。
• 结果处理：若潮流计算收敛（success=1），将网损转换为千瓦级（1e3×标幺值网损）输出；若不收敛，网损设为极大值（1e4），标记为无效方案。同时支持电压分布绘图与最低电压输出，直观展示配电网供电质量。

2.3.2 环网判断（IsCircuit）

环网判断是配电网安全运行的核心约束，通过“叶子节点删除法”实现：

1. 初始化节点度数（支路连接数量），识别度数为1的“叶子节点”。
2. 迭代删除叶子节点及相关支路，更新剩余节点的度数，直至无叶子节点可删除。
3. 结果判断：若剩余支路为空，配电网为辐射型（无环网，flag=0）；若存在剩余支路，配电网存在环网（flag=1）。

2.3.3 编码与拓扑转换（P2Net）

• 编码映射：将遗传算法输出的优化结果（整数编码）转换为实际的开关状态：遍历每个独立环路，根据编码值确定需断开的支路，将该支路的开关状态设为“断开（0）”，其余支路设为“闭合（1）”。
• 拓扑输出：输出转换后的支路开关状态列表，为潮流计算与网损分析提供输入数据。

三、系统工作流程

系统工作流程遵循“故障前-故障时-故障后”的时间线逻辑，各环节紧密衔接，具体步骤如下：

3.1 步骤1：故障前准备（孤岛预设）

1. 加载配电网基础数据（case33bw）与DG参数（位置、容量、运行状态）。
2. 调用SetIsland函数，基于DG供电能力与负荷重要性，预设各DG对应的孤岛范围，输出孤岛节点列表与负荷数据。
3. 保存预设孤岛结果，作为故障后孤岛调整的基准。

3.2 步骤2：故障响应（孤岛调整）

1. 接收故障支路信息（如支路28），调用RunIsland函数。
2. 执行故障支路删除、孤立节点清理，动态调整孤岛范围，确保非故障区域与主网连通。
3. 优化联络开关状态，恢复可连接区域的主网供电；对节点重新编号，生成“旧-新编号”对照文件。
4. 输出调整后的配电网拓扑数据（节点、支路），为后续重构做准备。

3.3 步骤3：故障恢复（网络重构）

1. 调用Reconfig函数，读取调整后的配电网数据，分析独立环路数量与开关约束。
2. 启动遗传算法，以“网损最小+开关操作最少”为目标，迭代搜索最优开关组合。
3. 对每代优化结果进行环网判断与潮流计算，验证方案可行性。
4. 输出重构后的配电网拓扑、网损数据、开关操作记录及电压分布曲线，完成故障恢复。

四、系统关键技术特性

1. 模块化设计：系统按“功能解耦”原则划分模块，每个模块可独立测试、升级，如后续需支持更多节点模型（如case69），仅需修改基础数据接口，无需重构核心逻辑。
2. 多目标优化：兼顾“经济性（网损）”与“操作性（开关次数）”，通过标准化加权实现双目标平衡，符合配电网实际调度需求。
3. 强约束保障：通过环网判断、DG容量约束、潮流收敛性校验等多重约束，确保输出方案的安全性与可行性，避免因拓扑不合理导致的电网事故。
4. 可视化输出：支持电压分布绘图、孤岛节点列表、故障支路记录等可视化结果，便于调度人员直观理解系统状态，提升决策效率。

五、使用说明与注意事项

5.1 环境配置

• 运行平台：MATLAB R2018b及以上版本。
• 依赖工具：需安装MATPOWER工具箱（用于潮流计算），并将工具箱路径添加至MATLAB搜索路径（系统通过addpath(genpath(currentFolder))自动实现）。

5.2 参数配置

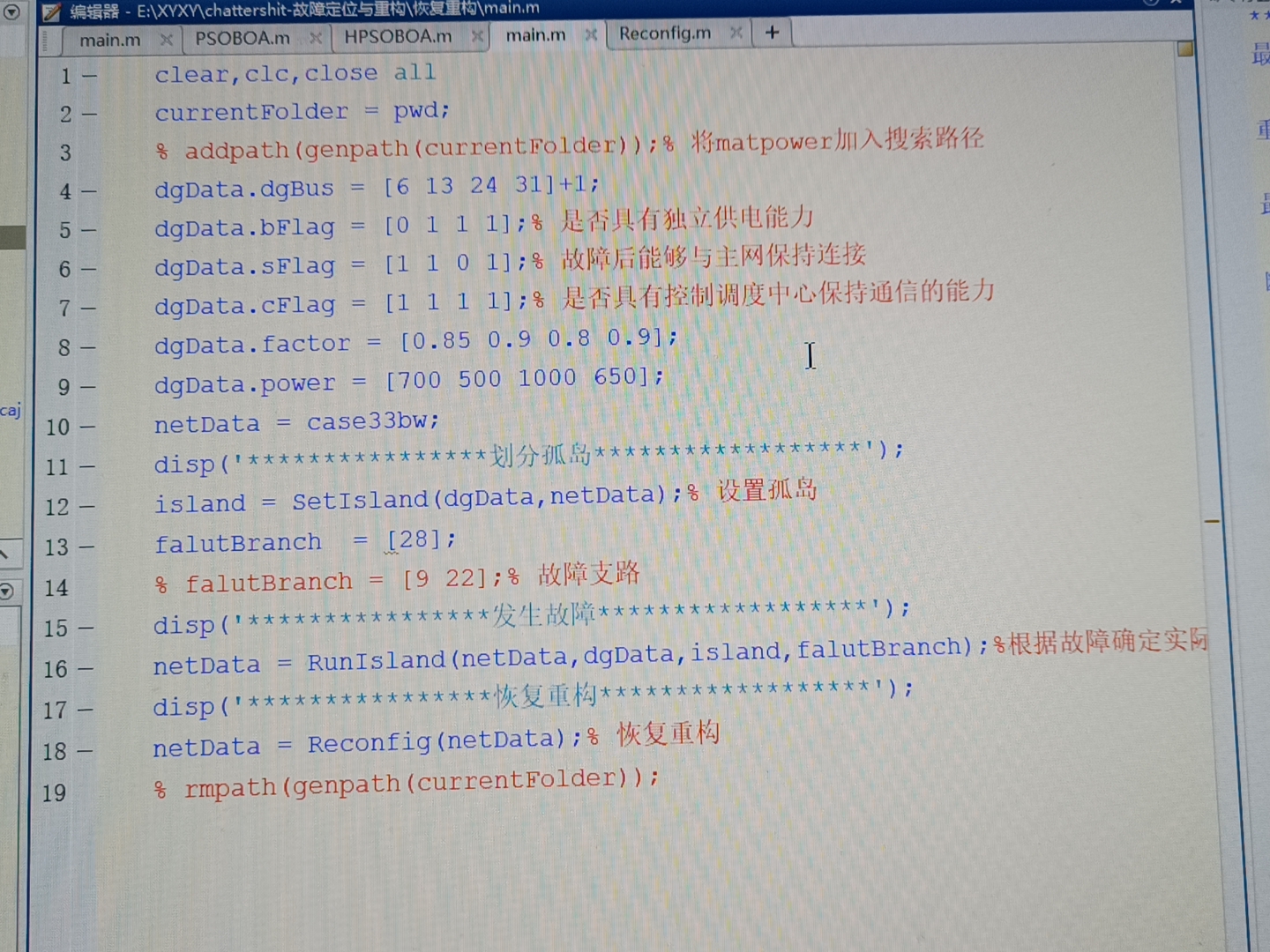

1. DG参数调整：在main.m中修改dgData结构体，包括DG位置（dgBus）、独立供电能力（bFlag）、与主网连接状态（sFlag）、容量（power）等，需确保DG位置对应配电网实际节点编号。
2. 故障支路设置：在main.m中修改falutBranch变量，指定故障支路编号（如[28]为单支路故障，[9 22]为多支路故障）。

5.3 注意事项

1. 节点编号一致性：故障调整后系统会自动重新编号节点，需通过“编号修改对照.txt”文件追溯原始节点编号，避免数据混淆。
2. 遗传算法参数优化：若重构结果收敛较慢，可在Reconfig.m中调整遗传算法参数（如迭代次数、种群规模），平衡计算效率与优化精度。
3. 潮流收敛性：若潮流计算频繁不收敛，需检查配电网拓扑是否存在孤立节点、DG容量是否匹配负荷需求，或调整潮流计算参数（如迭代精度）。

六、总结

配电网故障处理与重构系统通过模块化设计、多技术融合，实现了配电网故障全流程的自动化处理，其核心价值在于：故障前通过孤岛预设保障重要负荷供电安全性，故障时通过动态调整实现拓扑快速清理，故障后通过智能重构提升电网运行经济性。系统不仅适用于33节点配电网模型，还具备良好的扩展性，可通过参数调整与接口适配，应用于更多节点规模的配电网，为配电网调度自动化提供强有力的技术支撑。
