永磁同步旋转电机发电给蓄电池充电控制仿真模型 联系本链接包括以下部分： 1. 仿真中含永磁同步发电机(PMSG)、三相整流桥、整流桥控制模块(发电控制)、测量模块、蓄电池等； 2. 整流桥控制模块(发电控制)采用转速、电流双闭环控制；内外环均采用PI控制器； 3. 可实现储能控制； 4. 发电机转速稳定，直流侧电压保持较好； 图中为举例，为发电机转速波形、直流母线侧、输出转矩波形

在电力系统与新能源领域，永磁同步旋转电机发电给蓄电池充电的控制技术愈发重要。今天咱们就来深入探讨这个超有趣的永磁同步旋转电机发电给蓄电池充电控制仿真模型。

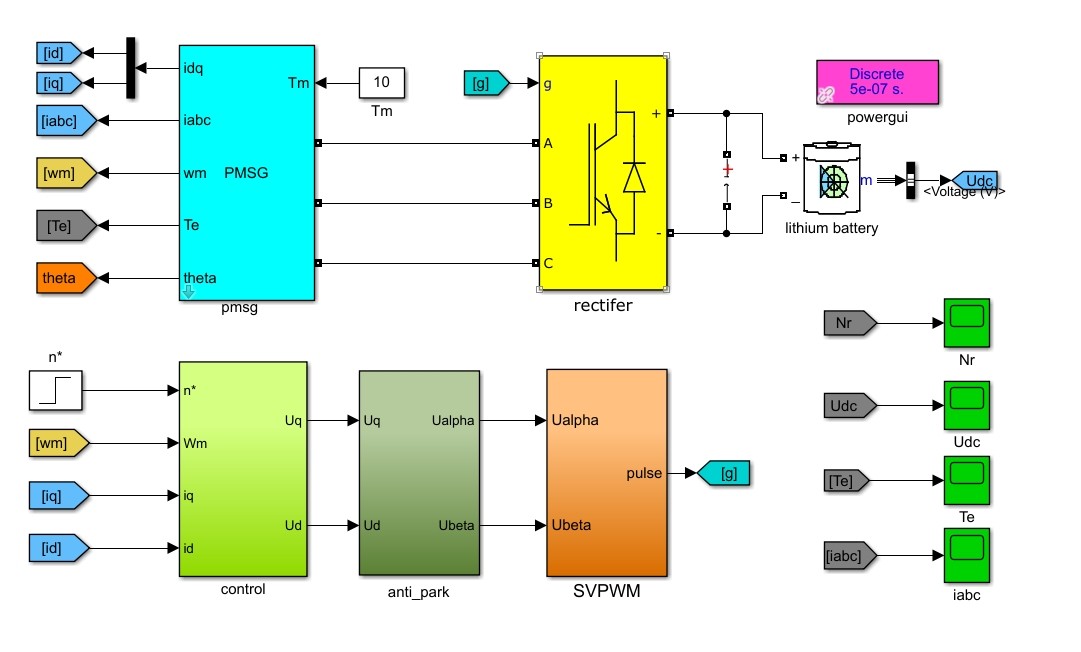

一、仿真模型架构

这个仿真模型里包含了好几个关键部件：永磁同步发电机（PMSG）、三相整流桥、整流桥控制模块（发电控制）、测量模块以及蓄电池。就好比搭建一个乐高城堡，每个部件都有其不可或缺的作用。

永磁同步发电机（PMSG）作为发电的源头，就像城堡的基石，源源不断地将机械能转化为电能。在代码实现中，我们可以这样简单模拟其基本特性（以下代码基于Python的一个简单电力系统模拟库为例，仅为示意，实际更复杂）：

import numpy as np

# 定义永磁同步发电机的一些参数
poles = 4  # 磁极对数
rated_speed = 1500  # 额定转速（rpm）
rated_power = 1000  # 额定功率（W）

def pmsg_generate_voltage(speed):
    # 简单的电压计算模型，与转速成正比
    voltage = (speed / rated_speed) * rated_power
    return voltage

这段代码简单定义了永磁同步发电机根据输入转速生成电压的函数，实际应用中，会涉及更复杂的电磁关系和动态特性。

三相整流桥则像是一个电能的“翻译官”，把PMSG输出的三相交流电转换为直流电，方便给蓄电池充电。测量模块就像一个精密的“小眼睛”，时刻监测系统中的各种关键参数，比如电流、电压等。

二、整流桥控制模块（发电控制）

重头戏来了，整流桥控制模块采用转速、电流双闭环控制，而且内外环均采用PI控制器。双闭环控制就像给系统安上了两个“聪明的大脑”，让系统能更稳定、更精准地运行。

永磁同步旋转电机发电给蓄电池充电控制仿真模型 联系本链接包括以下部分： 1. 仿真中含永磁同步发电机(PMSG)、三相整流桥、整流桥控制模块(发电控制)、测量模块、蓄电池等； 2. 整流桥控制模块(发电控制)采用转速、电流双闭环控制；内外环均采用PI控制器； 3. 可实现储能控制； 4. 发电机转速稳定，直流侧电压保持较好； 图中为举例，为发电机转速波形、直流母线侧、输出转矩波形

咱们先来看看PI控制器的代码实现（同样以Python为例）：

class PIController:
    def __init__(self, kp, ki):
        self.kp = kp
        self.ki = ki
        self.integral = 0
        self.prev_error = 0

    def control(self, setpoint, process_variable):
        error = setpoint - process_variable
        self.integral += error
        p_term = self.kp * error
        i_term = self.ki * self.integral
        control_output = p_term + i_term
        self.prev_error = error
        return control_output

这里定义了一个简单的PI控制器类，初始化时设定比例系数 kp 和积分系数 ki。在 control 方法中，根据设定值 setpoint 和当前实际值 processvariable 计算误差，进而得出比例项 pterm 和积分项 i_term，最后输出控制量。

在转速、电流双闭环控制里，外环控制转速，内环控制电流。外环根据期望转速和实际转速的差值，通过PI控制器输出一个电流的参考值，这个参考值就作为内环电流控制的设定值。内环再根据这个设定值和实际电流的差值，通过PI控制器输出控制信号给整流桥，调节整流桥的工作状态，从而实现对发电过程的精准控制。

三、储能控制与系统表现

这个仿真模型还能实现储能控制，就像给电能找了个“小仓库”，把多余的电能储存起来，需要的时候再拿出来用。通过这样的控制，发电机转速能够保持稳定，直流侧电压也能维持在一个较好的水平。

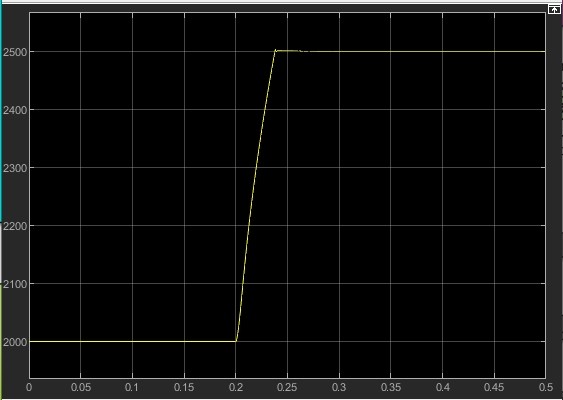

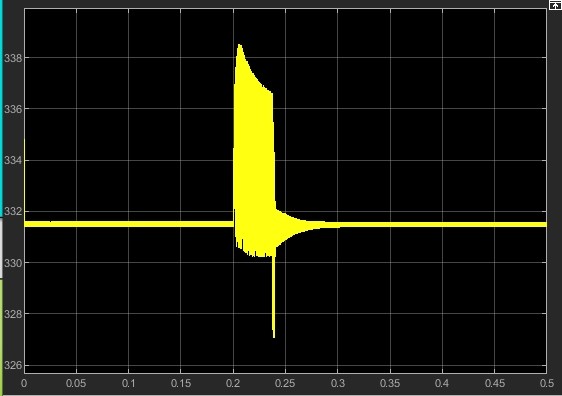

从给出的示例图（发电机转速波形、直流母线侧、输出转矩波形）可以直观地看到系统的运行情况。稳定的发电机转速波形说明双闭环控制起到了很好的作用，让发电机能够稳定发电。直流母线侧电压波形平稳，表明整流桥和控制模块有效地将交流电转换为稳定的直流电给蓄电池充电。输出转矩波形也在合理范围内波动，反映了电机运行的稳定性。

总之，这个永磁同步旋转电机发电给蓄电池充电控制仿真模型，通过巧妙的架构设计和先进的控制策略，为实现高效、稳定的发电与储能提供了有力的支持，在实际的新能源发电和储能项目中有着广阔的应用前景。
