《新能源接入的电力市场主辅联合出清》 出清模型以考虑安全约束的机组组合模型(SCUC)和经济调度模型(SCED)组成。 程序基于IEEE30节点编写，并接入风电机组参与电力市场，辅助服务市场为备用市场。 出清后可得多种结果，包括机组计划，风机出力，线路功率等。 Eand_0R_UC.m 这个程序主要是一个机组组合问题的求解程序，用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。下面我将对程序进行详细分析。 首先，程序开始时进行了一些初始化操作，包括清除变量、加载参数和数据。参数包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些系统参数，如机组数、风电机组数、节点数和时间范围等。 接下来，程序定义了一些决策变量，包括机组状态变量u、机组实时功率p、机组实时最大功率Pmax、机组实时最小功率Pmin、风电机组实时功率Pw、机组启动成本costH、机组关停成本costJ、支路潮流功率Pline、机组实时提供上旋转备用USR和机组实时提供下旋转备用DSR等。 然后，程序定义了目标函数，其中包括燃料成本、启停成本、备用成本和弃风惩罚等。这些成本通过对机组出力和状态变量的线性化计算得到。 接下来，程序定义了一系列约束条件。首先是负荷平衡约束，保证各时刻节点的总负荷等于负荷曲线中的负荷值。然后是机组出力上限约束和下限约束，保证机组出力在规定范围内。同时，还考虑了机组的启停时间约束和启停成本约束。此外，还有风电机组出力约束、热备用约束和直流潮流约束等。 最后，程序使用优化算法求解目标函数，并将结果保存到Excel文件中。结果包括机组各时段的启停计划、节点各时段的直流潮流、支路各时段的潮流功率、各火电机组出力计划、各风电机组出力计划、启停成本、火电成本、风电利用率、风电渗透率等。 总的来说，这个程序主要是用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。它涉及到了电力系统的负荷平衡、机组出力约束、启停时间约束、启停成本约束、风电出力约束、热备用约束和直流潮流约束等知识点。通过对各个约束条件的建模和优化求解，可以得到最优的机组出力调度方案，以实现成本最小化和系统稳定运行的目标。 EandR_ED.m 这段代码是一个电力系统经济调度问题的程序。它主要用于计算电力系统中各个节点的发电机组和风电机组的出力，以实现最小化总成本的目标。下面我将对代码进行详细的分析。 首先，程序从Excel文件中读取了系统参数、负荷曲线、网络参数和风电参数等数据。然后，它定义了一些变量和参数，包括机组数、节点数、时间范围等。接下来，程序定义了一系列的决策变量，包括各机组的实时功率、最大功率、最小功率，各风电机组的实时功率，启动成本、关停成本，支路的潮流功率等。 在目标函数部分，程序计算了总成本，包括燃料成本、启停成本和备用成本。然后，程序定义了一系列的约束条件，包括负荷平衡约束、风电机组出力约束、启停成本约束、机组出力上下限约束、热备用约束等。 接下来，程序使用SDP求解器对目标函数进行求解，得到最优解。然后，程序计算了各节点和支路的直流潮流，并将结果写入Excel文件中。程序还计算了风电利用率和风电渗透率等指标，并将结果写入Excel文件中。 最后，程序计算了市场盈余和机组收益，并将结果写入Excel文件中。程序还绘制了一些图表，包括机组出力和风电出力的阶梯图、节点电价的折线图等。 总的来说，这段代码实现了电力系统经济调度问题的求解，通过优化发电机组和风电机组的出力，以实现总成本的最小化。它涉及到了电力系统的各个方面，包括负荷平衡、机组出力约束、直流潮流计算等。这个程序可以应用在电力系统运营和调度中，帮助实现经济高效的电力供应。 EandR_UC.m 这段程序是一个电力系统的机组组合问题求解程序。它主要用于优化电力系统中各个机组的出力，以最小化总成本。下面我将对程序进行详细分析。 首先，程序导入了一些必要的库，如yalmip，用于建立和求解优化问题的数学模型。 然后，程序定义了一些系统参数，包括网络中的支路数量、线路最大负荷和最小负荷、机组出力上下限、成本系数、启动成本、关停成本等。这些参数用于描述电力系统的特性和限制。 接下来，程序定义了一些决策变量，包括机组的状态变量、实时功率、最大功率、最小功率，以及风电机组的实时功率。这些变量将在优化过程中被求解。 然后，程序定义了目标函数，即总成本。总成本由燃料成本、启停成本和备用成本组成。其中，燃料成本与机组出力有关，启停成本与机组的启停状态有关，备用成本与机组提供的旋转备用有关。 接下来，程序定义了一些约束条件。首先是负荷平衡约束，即各时刻节点的总负荷等于节点负荷和风电机组出力之和。然后是机组出力上下限约束，即机组出力必须在规定范围内。接着是风电机组出力约束，即风电机组出力必须在预测范围内。然后是热备用约束，即机组提供的旋转备用必须满足一定的要求。最后是启停时间约束，即机组的启停时间必须满足一定的要求。 接下来，程序定义了直流潮流约束。它使用直流潮流模型来计算节点和支路的功率。直流潮流模型使用导纳矩阵来描述电力系统的导纳关系。程序根据节点之间的导纳关系，计算节点和支路的功率。 最后，程序使用优化算法求解目标函数，并输出结果。结果包括机组的启停计划、节点和支路的直流潮流、火电机组和风电机组的出力计划、成本等。 总的来说，这个程序主要用于优化电力系统中机组的出力，以最小化总成本。它涉及到电力系统的各个方面，包括负荷平衡、机组出力限制、风电机组出力、备用能力等。它可以应用于电力系统运行和调度中，帮助决策者做出合理的调度决策，以提高电力系统的经济性和可靠性。 Eand_0R_ED.m 这个程序主要是一个经济调度问题的求解程序，用于计算电力系统中火电机组和风电机组的出力计划，以最小化总成本。程序涉及到的领域是电力系统调度和经济运行。下面我将详细解释程序的各个部分。 首先，程序通过读取Excel文件获取系统参数，包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些决策变量，包括各机组实时功率、最大功率、最小功率、风电机组实时功率、启动成本、关停成本、线路功率等。 接下来，程序定义了目标函数，即总成本。总成本包括燃料成本、启停成本和备用成本等。其中，燃料成本根据机组出力和成本系数计算，启停成本根据机组启停状态和启停成本系数计算，备用成本根据机组提供的上下旋转备用和备用成本系数计算。 然后，程序定义了一系列约束条件。这些约束条件包括负荷平衡约束、机组出力约束、启停成本约束、机组出力上下限约束、热备用约束和直流潮流约束等。负荷平衡约束确保系统总负荷等于机组出力和风电出力之和。机组出力约束限制了机组出力在一定范围内。启停成本约束确保启停成本为非负值，并根据机组启停状态和启停成本系数计算。机组出力上下限约束限制了机组出力在一定范围内，并考虑了上下爬坡速率。热备用约束限制了机组提供的上下旋转备用。直流潮流约束保证了节点和支路的功率平衡。 最后，程序使用优化算法求解目标函数，得到最优解。求解过程中，程序还计算了一些辅助变量，如节点电价、市场盈余和机组收益等。节点电价根据对偶乘子计算，市场盈余根据用户收入和机组支出计算，机组收益根据燃料成本、启停成本和备用成本计算。 程序还进行了一些数据处理和结果输出，包括将结果写入Excel文件和绘制图表等。 总的来说，这个程序是一个电力系统经济调度问题的求解程序，通过优化算法计算出最优的火电和风电出力计划，以最小化总成本。程序涉及到的知识点包括优化算法、电力系统调度、经济运行和数据处理等 MATLAB+gurobi/cplex

概述

本套代码实现了一个面向含高比例风电接入的电力系统的主辅市场联合出清模型，基于 IEEE 30 节点系统构建，融合了安全约束机组组合（SCUC）与安全约束经济调度（SCED）两大核心模块。该模型旨在协同优化电能量市场与旋转备用辅助服务市场，兼顾系统运行安全性、经济性与新能源消纳能力。

整个系统由两个主要阶段构成：

1. 机组组合阶段（Unit Commitment, UC）：决定各火电机组在调度周期（24 小时）内的启停状态；
2. 经济调度阶段（Economic Dispatch, ED）：在 UC 阶段确定的启停计划基础上，优化各时段机组出力、风电出力及旋转备用分配。

此外，代码还包含激励相容性验证、节点电价计算、市场盈余分析等辅助功能，构成一套完整的电力市场出清与评估体系。

---

核心功能模块解析

1. 数据输入与系统建模

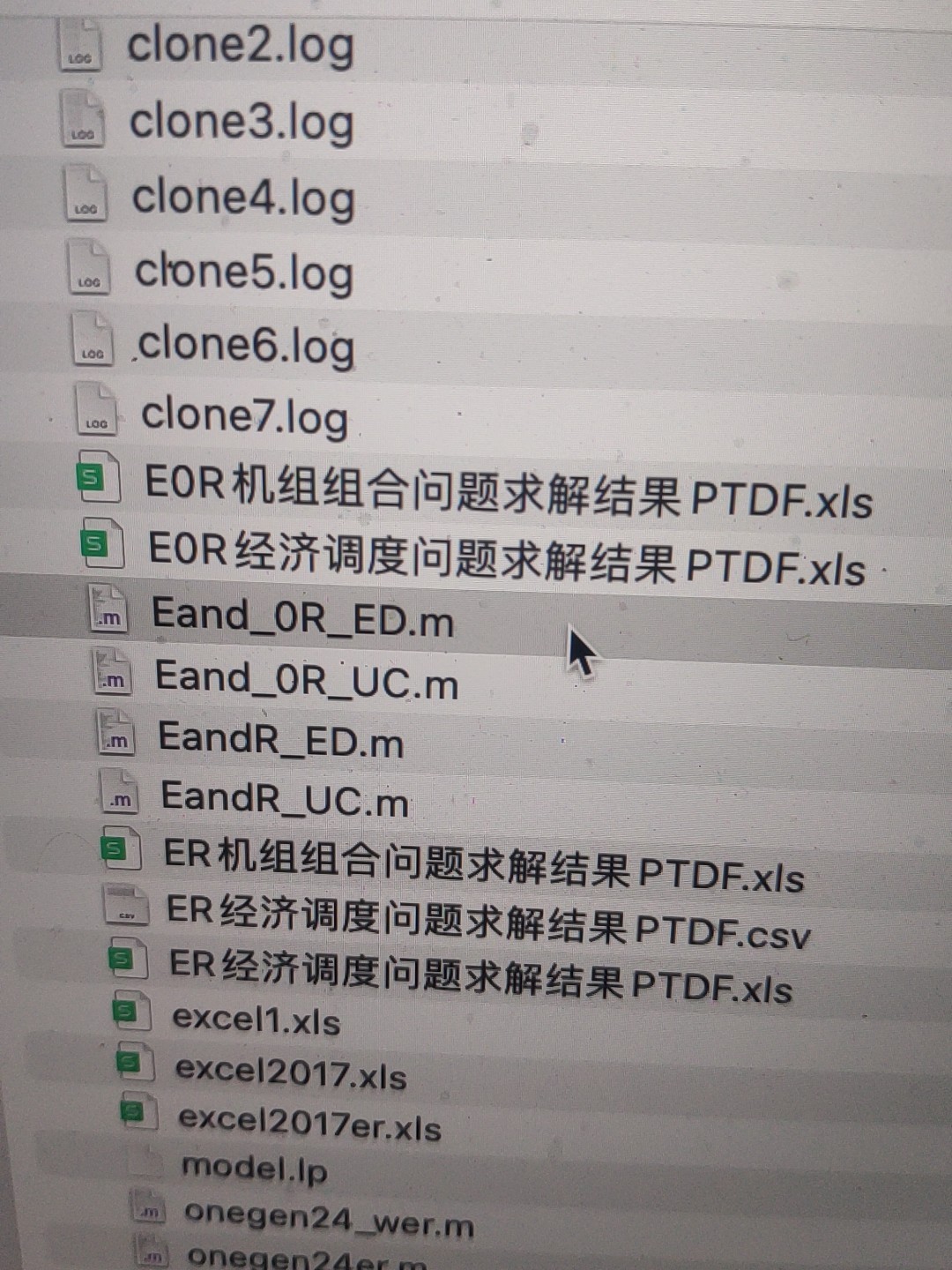

所有系统参数均通过 Excel 文件 excel2017er.xls 统一管理，包含以下四类数据表：

• 机组参数：火电机组的出力上下限、成本系数（二次、一次、固定）、爬坡速率、最小启停时间、启停成本、备用报价等；
• 负荷曲线：24 小时内各节点负荷及系统总负荷；
• 网络参数：支路首末端节点编号、电抗、线路潮流上下限等；
• 风电参数：各风电场所在节点及 24 小时预测出力。

模型采用有名值（以 100 MVA 为基准）进行建模，便于与实际工程数据对接。

---

2. 机组组合模块（SCUC）

对应文件：EandRUC.m（考虑风电不确定性备用）与 Eand0R_UC.m（忽略风电备用需求）

该模块为混合整数非线性规划问题（MINLP），核心决策变量包括：

• 机组启停状态（0-1 变量）
• 机组实时出力
• 风电实际调度出力（不超过预测值）
• 机组提供的上下旋转备用容量

关键约束包括：

• 负荷平衡：系统总发电（火电 + 风电）等于总负荷；
• 机组物理限制：出力上下限、爬坡速率、最小连续运行/停机时间；
• 旋转备用约束：系统总上/下备用容量需满足基于负荷和风电预测误差设定的备用需求（如负荷的 5%/6%，风电预测值的 25%/18%）；
• 网络约束：采用直流潮流模型，通过 PTDF（功率传输分布因子）计算线路潮流，并确保不越限；
• 启停成本建模：通过线性化技巧处理启停事件与成本的关联。

求解器使用 CPLEX，输出包括机组启停计划、各时段出力、风电调度结果、备用分配及总成本等。

---

3. 经济调度模块（SCED）

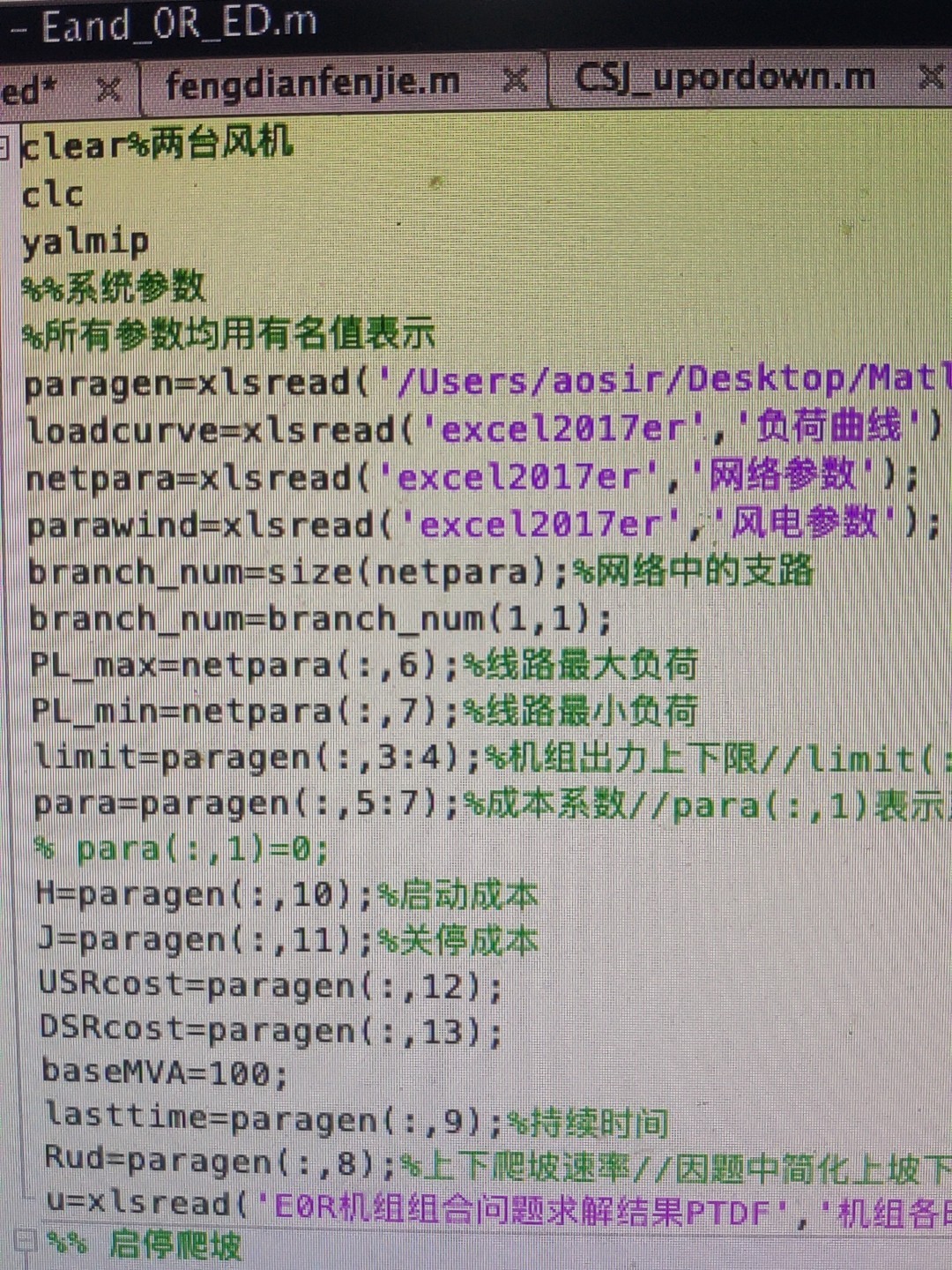

对应文件：EandRED.m 与 Eand0R_ED.m

《新能源接入的电力市场主辅联合出清》 出清模型以考虑安全约束的机组组合模型(SCUC)和经济调度模型(SCED)组成。 程序基于IEEE30节点编写，并接入风电机组参与电力市场，辅助服务市场为备用市场。 出清后可得多种结果，包括机组计划，风机出力，线路功率等。 Eand_0R_UC.m 这个程序主要是一个机组组合问题的求解程序，用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。下面我将对程序进行详细分析。 首先，程序开始时进行了一些初始化操作，包括清除变量、加载参数和数据。参数包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些系统参数，如机组数、风电机组数、节点数和时间范围等。 接下来，程序定义了一些决策变量，包括机组状态变量u、机组实时功率p、机组实时最大功率Pmax、机组实时最小功率Pmin、风电机组实时功率Pw、机组启动成本costH、机组关停成本costJ、支路潮流功率Pline、机组实时提供上旋转备用USR和机组实时提供下旋转备用DSR等。 然后，程序定义了目标函数，其中包括燃料成本、启停成本、备用成本和弃风惩罚等。这些成本通过对机组出力和状态变量的线性化计算得到。 接下来，程序定义了一系列约束条件。首先是负荷平衡约束，保证各时刻节点的总负荷等于负荷曲线中的负荷值。然后是机组出力上限约束和下限约束，保证机组出力在规定范围内。同时，还考虑了机组的启停时间约束和启停成本约束。此外，还有风电机组出力约束、热备用约束和直流潮流约束等。 最后，程序使用优化算法求解目标函数，并将结果保存到Excel文件中。结果包括机组各时段的启停计划、节点各时段的直流潮流、支路各时段的潮流功率、各火电机组出力计划、各风电机组出力计划、启停成本、火电成本、风电利用率、风电渗透率等。 总的来说，这个程序主要是用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。它涉及到了电力系统的负荷平衡、机组出力约束、启停时间约束、启停成本约束、风电出力约束、热备用约束和直流潮流约束等知识点。通过对各个约束条件的建模和优化求解，可以得到最优的机组出力调度方案，以实现成本最小化和系统稳定运行的目标。 EandR_ED.m 这段代码是一个电力系统经济调度问题的程序。它主要用于计算电力系统中各个节点的发电机组和风电机组的出力，以实现最小化总成本的目标。下面我将对代码进行详细的分析。 首先，程序从Excel文件中读取了系统参数、负荷曲线、网络参数和风电参数等数据。然后，它定义了一些变量和参数，包括机组数、节点数、时间范围等。接下来，程序定义了一系列的决策变量，包括各机组的实时功率、最大功率、最小功率，各风电机组的实时功率，启动成本、关停成本，支路的潮流功率等。 在目标函数部分，程序计算了总成本，包括燃料成本、启停成本和备用成本。然后，程序定义了一系列的约束条件，包括负荷平衡约束、风电机组出力约束、启停成本约束、机组出力上下限约束、热备用约束等。 接下来，程序使用SDP求解器对目标函数进行求解，得到最优解。然后，程序计算了各节点和支路的直流潮流，并将结果写入Excel文件中。程序还计算了风电利用率和风电渗透率等指标，并将结果写入Excel文件中。 最后，程序计算了市场盈余和机组收益，并将结果写入Excel文件中。程序还绘制了一些图表，包括机组出力和风电出力的阶梯图、节点电价的折线图等。 总的来说，这段代码实现了电力系统经济调度问题的求解，通过优化发电机组和风电机组的出力，以实现总成本的最小化。它涉及到了电力系统的各个方面，包括负荷平衡、机组出力约束、直流潮流计算等。这个程序可以应用在电力系统运营和调度中，帮助实现经济高效的电力供应。 EandR_UC.m 这段程序是一个电力系统的机组组合问题求解程序。它主要用于优化电力系统中各个机组的出力，以最小化总成本。下面我将对程序进行详细分析。 首先，程序导入了一些必要的库，如yalmip，用于建立和求解优化问题的数学模型。 然后，程序定义了一些系统参数，包括网络中的支路数量、线路最大负荷和最小负荷、机组出力上下限、成本系数、启动成本、关停成本等。这些参数用于描述电力系统的特性和限制。 接下来，程序定义了一些决策变量，包括机组的状态变量、实时功率、最大功率、最小功率，以及风电机组的实时功率。这些变量将在优化过程中被求解。 然后，程序定义了目标函数，即总成本。总成本由燃料成本、启停成本和备用成本组成。其中，燃料成本与机组出力有关，启停成本与机组的启停状态有关，备用成本与机组提供的旋转备用有关。 接下来，程序定义了一些约束条件。首先是负荷平衡约束，即各时刻节点的总负荷等于节点负荷和风电机组出力之和。然后是机组出力上下限约束，即机组出力必须在规定范围内。接着是风电机组出力约束，即风电机组出力必须在预测范围内。然后是热备用约束，即机组提供的旋转备用必须满足一定的要求。最后是启停时间约束，即机组的启停时间必须满足一定的要求。 接下来，程序定义了直流潮流约束。它使用直流潮流模型来计算节点和支路的功率。直流潮流模型使用导纳矩阵来描述电力系统的导纳关系。程序根据节点之间的导纳关系，计算节点和支路的功率。 最后，程序使用优化算法求解目标函数，并输出结果。结果包括机组的启停计划、节点和支路的直流潮流、火电机组和风电机组的出力计划、成本等。 总的来说，这个程序主要用于优化电力系统中机组的出力，以最小化总成本。它涉及到电力系统的各个方面，包括负荷平衡、机组出力限制、风电机组出力、备用能力等。它可以应用于电力系统运行和调度中，帮助决策者做出合理的调度决策，以提高电力系统的经济性和可靠性。 Eand_0R_ED.m 这个程序主要是一个经济调度问题的求解程序，用于计算电力系统中火电机组和风电机组的出力计划，以最小化总成本。程序涉及到的领域是电力系统调度和经济运行。下面我将详细解释程序的各个部分。 首先，程序通过读取Excel文件获取系统参数，包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些决策变量，包括各机组实时功率、最大功率、最小功率、风电机组实时功率、启动成本、关停成本、线路功率等。 接下来，程序定义了目标函数，即总成本。总成本包括燃料成本、启停成本和备用成本等。其中，燃料成本根据机组出力和成本系数计算，启停成本根据机组启停状态和启停成本系数计算，备用成本根据机组提供的上下旋转备用和备用成本系数计算。 然后，程序定义了一系列约束条件。这些约束条件包括负荷平衡约束、机组出力约束、启停成本约束、机组出力上下限约束、热备用约束和直流潮流约束等。负荷平衡约束确保系统总负荷等于机组出力和风电出力之和。机组出力约束限制了机组出力在一定范围内。启停成本约束确保启停成本为非负值，并根据机组启停状态和启停成本系数计算。机组出力上下限约束限制了机组出力在一定范围内，并考虑了上下爬坡速率。热备用约束限制了机组提供的上下旋转备用。直流潮流约束保证了节点和支路的功率平衡。 最后，程序使用优化算法求解目标函数，得到最优解。求解过程中，程序还计算了一些辅助变量，如节点电价、市场盈余和机组收益等。节点电价根据对偶乘子计算，市场盈余根据用户收入和机组支出计算，机组收益根据燃料成本、启停成本和备用成本计算。 程序还进行了一些数据处理和结果输出，包括将结果写入Excel文件和绘制图表等。 总的来说，这个程序是一个电力系统经济调度问题的求解程序，通过优化算法计算出最优的火电和风电出力计划，以最小化总成本。程序涉及到的知识点包括优化算法、电力系统调度、经济运行和数据处理等 MATLAB+gurobi/cplex

该模块在 UC 阶段确定的启停计划基础上，进行精细化的实时调度优化，属于非线性规划问题（NLP）。其决策变量不含启停状态（固定为 UC 结果），其余变量与 UC 类似。

主要差异：

• 不再包含最小启停时间约束；
• 启停成本仅作为固定项计入（根据 UC 结果）；
• 更侧重于实时功率与备用的连续优化。

该阶段同样输出详细的调度计划，并进一步计算节点边际电价（LMP）及其分解成分（能量分量、阻塞分量、备用分量）。

---

4. 节点电价与市场结算

代码实现了基于对偶乘子的 LMP 计算机制：

• 基础 LMP（price_0）：仅考虑能量平衡与网络约束；
• 扩展 LMP（price_L）：额外包含旋转备用约束的影子价格，体现备用服务对电价的影响；
• 风电节点电价（price_W）：在基础 LMP 上扣除其备用责任对应的成本分摊。

基于上述电价，系统可计算：

• 用户支付总额；
• 火电与风电的收入；
• 旋转备用服务收益；
• 市场盈余（即总支付与总成本之差）。

---

5. 激励相容性验证模块

对应文件：onegen24er.m、onegen24_wer.m、verify24er.m

该模块用于验证市场机制是否具备激励相容性（Incentive Compatibility）：

• 对每个火电机组，以其在系统调度中的节点电价和备用价格作为外生输入，单独优化其自身出力与备用策略，最大化自身利润；
• 对风电场，以其节点电价为输入，优化出力以最大化收益；
• 比较个体最优策略与系统调度结果是否一致。

若两者一致，则说明市场出清结果对参与者具有激励相容性，即参与者无动机偏离系统调度指令。

---

模型特色与工程价值

1. 主辅市场联合优化：打破传统“先能量、后备用”的串行模式，实现联合出清，提升系统整体效率；
2. 风电不确定性显式建模：通过设定风电预测误差比例，量化其对旋转备用需求的影响；
3. 完整市场机制闭环：从出清、定价到结算、验证，形成完整链条；
4. 模块化设计：UC 与 ED 解耦，便于扩展（如加入更多辅助服务类型）；
5. 结果可视化：自动生成出力曲线、电价对比图等，便于分析与展示。

---

总结

本套代码不仅是一个技术实现，更是一套面向新型电力系统的市场机制实验平台。它为研究高比例可再生能源接入下的市场设计、价格形成机制、调度策略等关键问题提供了坚实基础，具有较高的学术与工程应用价值。后续可在此基础上扩展碳市场耦合、分布式资源聚合、实时市场衔接等高级功能。
