主题093：电磁场仿真前沿技术

摘要

本主题系统介绍电磁场仿真领域的前沿技术与发展趋势，涵盖深度学习在电磁仿真中的应用、量子电磁学仿真、超材料与超表面设计、可重构智能表面、太赫兹技术、生物电磁学仿真、多物理场耦合仿真以及电磁仿真云平台等前沿方向。通过理论讲解与Python仿真实践相结合，帮助读者了解电磁仿真技术的最新进展，掌握前沿仿真方法，为未来研究和工程应用奠定基础。

关键词

深度学习电磁仿真；量子电磁学；超材料；智能超表面；太赫兹技术；生物电磁学；多物理场耦合；电磁仿真云

在这里插入图片描述

1. 引言

电磁场仿真技术经过数十年的发展，已经从传统的数值计算方法演进为融合人工智能、量子计算、云计算等新兴技术的智能化仿真体系。当前，电磁仿真正面临着前所未有的发展机遇与挑战：一方面，5G/6G通信、物联网、自动驾驶等新兴应用对电磁仿真的精度和效率提出了更高要求；另一方面，人工智能、量子计算等技术的突破为电磁仿真带来了革命性的变革可能。

本章将系统介绍电磁场仿真领域的前沿技术，包括：

深度学习电磁仿真：利用神经网络加速电磁计算
量子电磁学仿真：探索量子计算在电磁问题中的应用
超材料与超表面：人工电磁结构的仿真设计
可重构智能表面：6G关键技术之一
太赫兹技术：未来无线通信的新频段
生物电磁学仿真：电磁场与生物组织的相互作用
多物理场耦合：电磁-热-力耦合仿真
电磁仿真云平台：分布式仿真与协同设计

2. 深度学习在电磁仿真中的应用

2.1 深度学习电磁仿真概述

传统电磁仿真方法（如FDTD、FEM、MoM）虽然精度高，但计算成本巨大，特别是对于复杂结构或宽带仿真。深度学习技术为电磁仿真提供了新的解决思路：

核心思想：利用神经网络学习电磁场的映射关系，实现快速预测。

主要应用场景：

代理模型（Surrogate Model）：替代耗时的全波仿真
参数化设计：快速评估不同设计参数下的性能
逆问题求解：从期望性能反推结构设计
实时仿真：支持交互式设计优化

2.2 神经网络架构选择

2.2.1 全连接神经网络（FCNN）

适用于参数化建模，输入为结构参数，输出为S参数或场分布。

网络结构：

输入层（结构参数）→ 隐藏层1 → 隐藏层2 → ... → 输出层（电磁响应）

数学表达：
$y=fn(Wn⋅fn−1(Wn−1⋅…f1(W1⋅x+b1)…+bn−1)+bn)\mathbf{y} = f_n(W_n \cdot f_{n-1}(W_{n-1} \cdot \ldots f_1(W_1 \cdot \mathbf{x} + b_1) \ldots + b_{n-1}) + b_n)$

其中， $f_i$ 为激活函数， $W_i$ 为权重矩阵， $b_i$ 为偏置向量。

2.2.2 卷积神经网络（CNN）

适用于处理空间场分布数据，如天线辐射方向图、PCB电流分布等。

优势：

局部连接：捕捉空间局部特征
权值共享：减少参数数量
平移不变性：对位置变化具有鲁棒性

2.2.3 循环神经网络（RNN/LSTM）

适用于时域电磁仿真和序列数据建模。

应用场景：

时域反射响应预测
宽带S参数建模
瞬态电磁场演化

2.2.4 生成对抗网络（GAN）

用于电磁结构的逆向设计和优化。

架构：

生成器：从潜在空间生成结构设计
判别器：评估设计性能的真实性

2.3 数据驱动的电磁仿真

2.3.1 训练数据生成

方法1：全波仿真数据

使用CST、HFSS等商业软件批量仿真
参数化扫描生成数据集
优点：精度高；缺点：生成成本高

方法2：解析解数据

简单结构的解析解
用于网络预训练
优点：生成快；缺点：适用范围有限

方法3：混合方法

解析解+少量全波仿真
迁移学习策略

2.3.2 数据增强技术

几何增强：

旋转、镜像对称
尺度变换
拓扑变形

物理增强：

频率缩放
材料参数扰动
边界条件变化

2.4 物理信息神经网络（PINN）

PINN将物理定律（如麦克斯韦方程组）作为约束嵌入神经网络，实现物理一致的预测。

损失函数设计：
$L=Ldata+λpdeLpde+λbcLbc\mathcal{L} = \mathcal{L}_{data} + \lambda_{pde} \mathcal{L}_{pde} + \lambda_{bc} \mathcal{L}_{bc}$

其中：

$Ldata\mathcal{L}_{data}$ ：数据拟合损失
$Lpde\mathcal{L}_{pde}$ ：偏微分方程残差损失
$Lbc\mathcal{L}_{bc}$ ：边界条件损失
$λ\lambda$ ：权重系数

麦克斯韦方程组残差：
$Lpde=∥∇×E+∂B∂t∥2+∥∇×H−∂D∂t−J∥2\mathcal{L}_{pde} = \|\nabla \times \mathbf{E} + \frac{\partial \mathbf{B}}{\partial t}\|^2 + \|\nabla \times \mathbf{H} - \frac{\partial \mathbf{D}}{\partial t} - \mathbf{J}\|^2$

2.5 深度学习电磁仿真案例

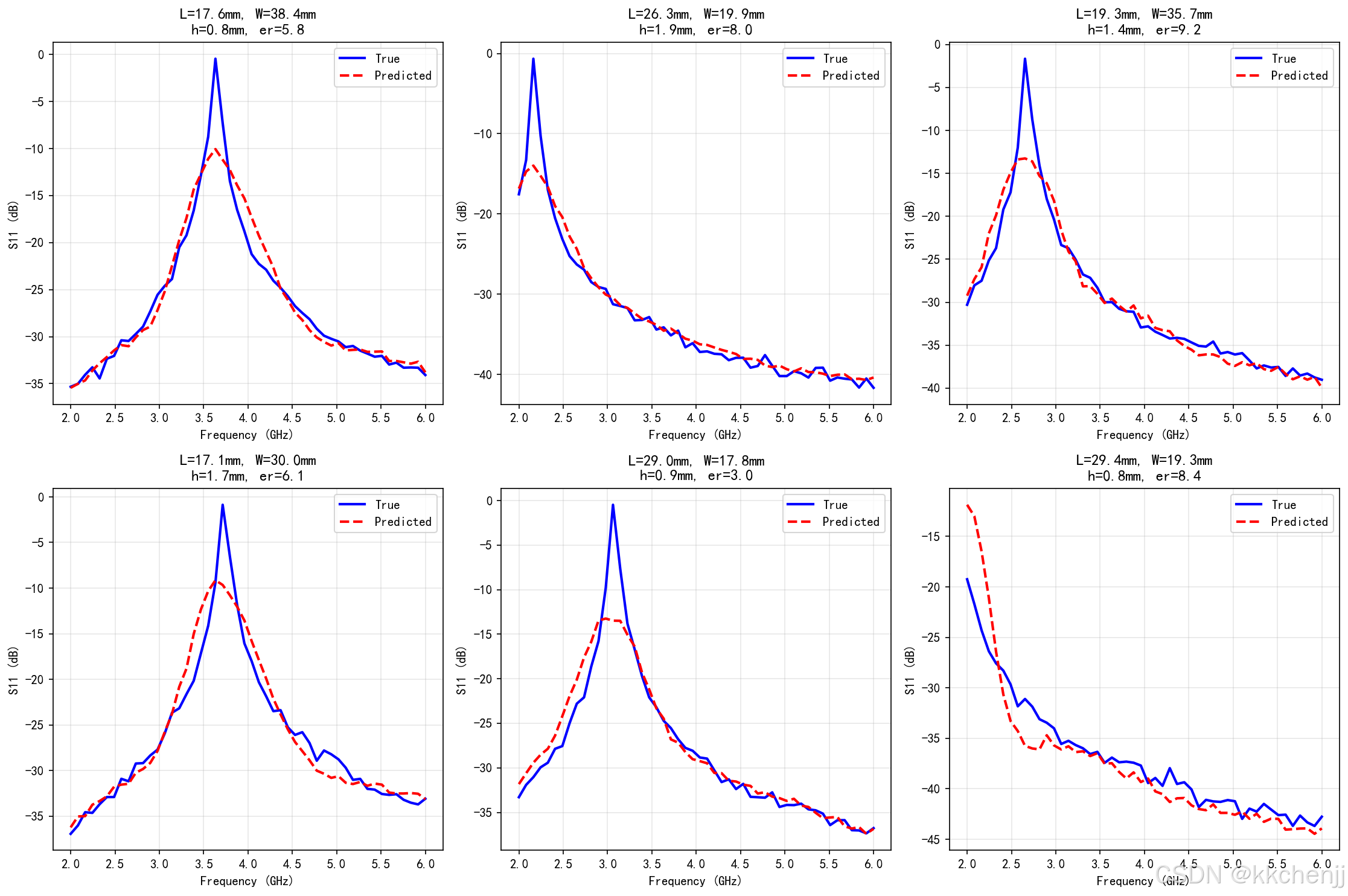

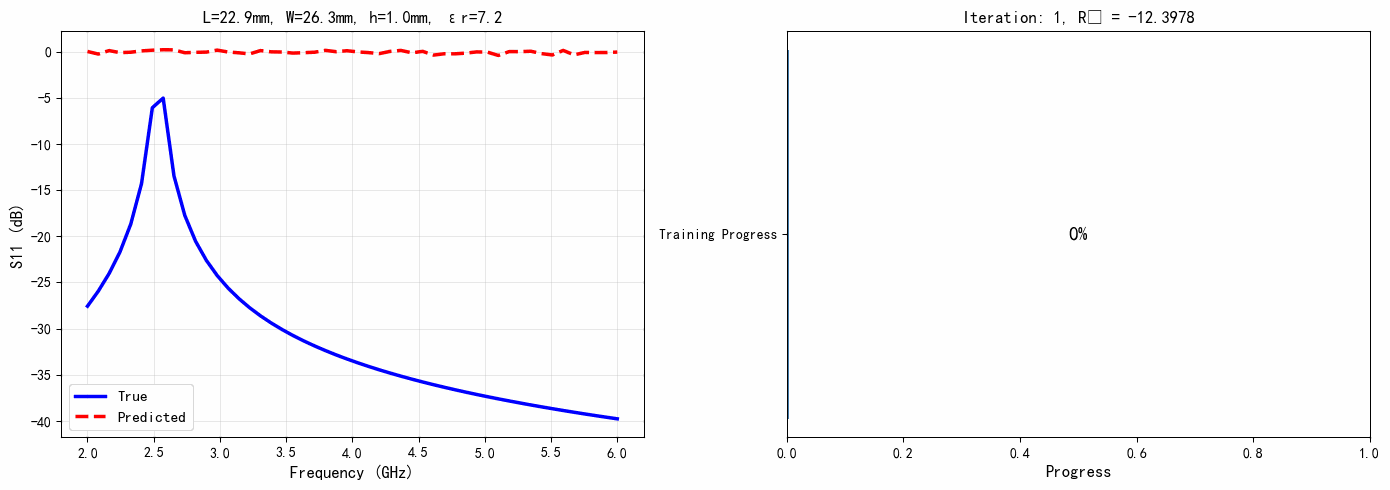

案例1：贴片天线S参数预测

问题描述：预测不同尺寸贴片天线的回波损耗。

输入参数：

贴片长度 $L$
贴片宽度 $W$
基板厚度 $h$
介电常数 $εr\varepsilon_r$

输出：频域S11参数

网络架构：

输入层：4个神经元
隐藏层1：128神经元，ReLU激活
隐藏层2：256神经元，ReLU激活
隐藏层3：128神经元，ReLU激活
输出层：100个频率点

训练结果：

均方误差（MSE）： $10^{-4}$
推理时间： $< 1$ ms（对比全波仿真：数分钟）
加速比： $10^4$

案例2：电磁散射快速计算

问题描述：预测目标雷达散射截面（RCS）。

方法：CNN回归模型

输入：目标几何图像（128×128像素）
输出：双站RCS曲线

网络设计：

编码器：ResNet-18提取特征
解码器：全连接层回归

性能：

单角度RCS预测误差： $< 1$ dB
适用于实时目标识别

3. 量子电磁学仿真

3.1 量子计算基础

3.1.1 量子比特与量子门

量子比特（Qubit）：
$∣ψ⟩=α∣0⟩+β∣1⟩|\psi\rangle = \alpha|0\rangle + \beta|1\rangle$

其中， $∣α∣2+∣β∣2=1|\alpha|^2 + |\beta|^2 = 1$ ， $α,β∈C\alpha, \beta \in \mathbb{C}$ 。

常用量子门：

Hadamard门： $\frac{1}{\sqrt{2}}\begin{bmatrix} 1 & 1 \\ 1 & -1 \end{bmatrix}$
Pauli-X门： $\begin{bmatrix} 0 & 1 \\ 1 & 0 \end{bmatrix}$
CNOT门：控制非门

3.1.2 量子算法

Shor算法：大数质因数分解，威胁RSA加密
Grover算法：无序数据库搜索， $O(N)O(\sqrt{N})$ 复杂度
VQE（变分量子本征求解器）：求解基态能量
QAOA：组合优化问题

3.2 量子电磁学问题

3.2.1 量子麦克斯韦方程组

在量子尺度下，电磁场需要量子化处理：

电磁场量子化：
$E^(r,t)=i∑k,λℏωk2ε0Vε^kλ(a^kλei(k⋅r−ωkt)−a^kλ†e−i(k⋅r−ωkt))\hat{\mathbf{E}}(\mathbf{r}, t) = i\sum_{\mathbf{k},\lambda} \sqrt{\frac{\hbar\omega_k}{2\varepsilon_0 V}} \hat{\varepsilon}_{\mathbf{k}\lambda} \left( \hat{a}_{\mathbf{k}\lambda} e^{i(\mathbf{k}\cdot\mathbf{r} - \omega_k t)} - \hat{a}_{\mathbf{k}\lambda}^\dagger e^{-i(\mathbf{k}\cdot\mathbf{r} - \omega_k t)} \right)$

其中， $a^kλ\hat{a}_{\mathbf{k}\lambda}$ 和 $a^kλ†\hat{a}_{\mathbf{k}\lambda}^\dagger$ 分别是光子的湮灭和产生算符。

3.2.2 量子光学仿真

应用场景：

单光子源设计
量子纠缠态生成
量子通信系统

仿真方法：

主方程方法
量子轨迹方法
相空间方法（Wigner函数）

3.3 量子计算加速电磁仿真

3.3.1 线性方程组求解

电磁仿真中的核心计算是求解大型线性方程组：
$Ax=bA\mathbf{x} = \mathbf{b}$

HHL算法：量子线性方程组求解算法

复杂度： $O(log⁡N)O(\log N)$ （对比经典 $O(N^3)$ ）
适用于稀疏、良态矩阵

应用：

矩量法（MoM）阻抗矩阵求解
有限元（FEM）系统矩阵求解

3.3.2 量子机器学习

量子神经网络（QNN）：

参数化量子电路
变分量子算法
用于电磁数据分类和回归

量子支持向量机（QSVM）：

指数级特征空间
用于电磁目标识别

3.4 量子电磁仿真案例

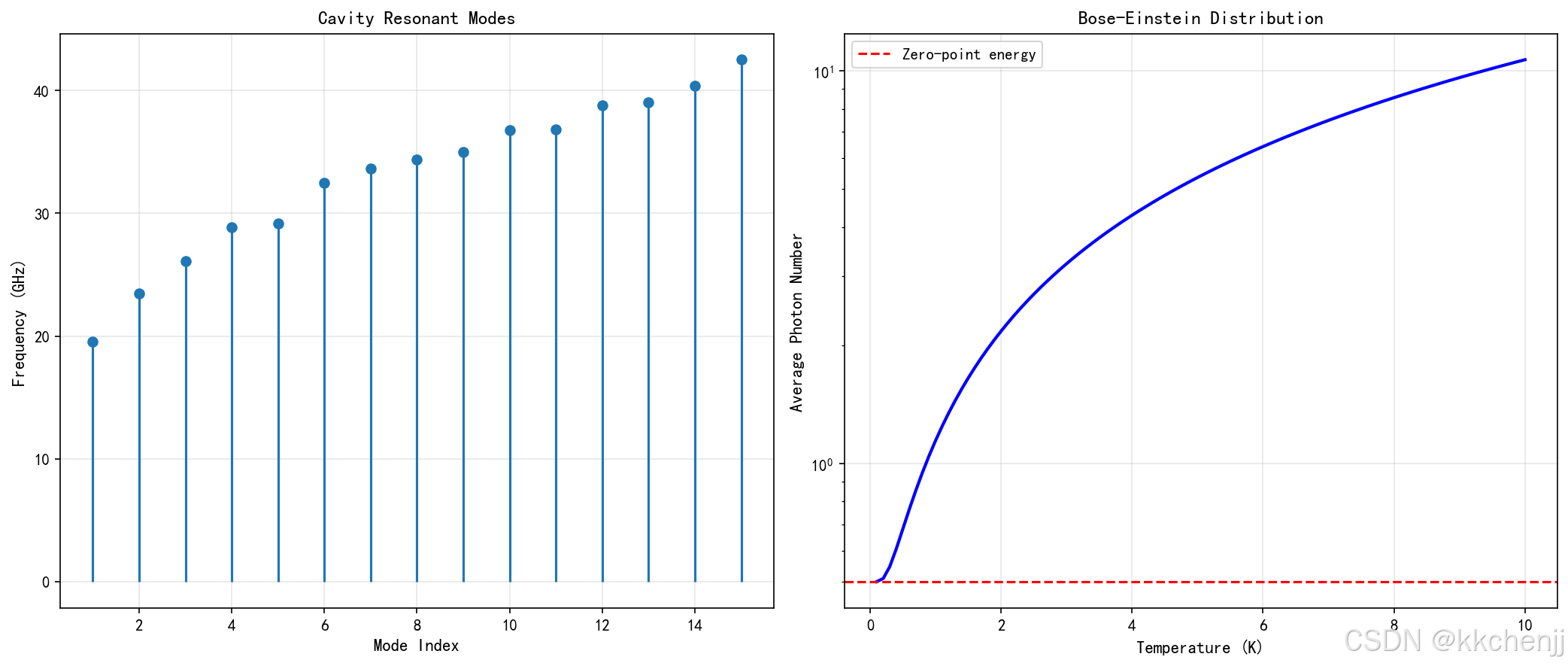

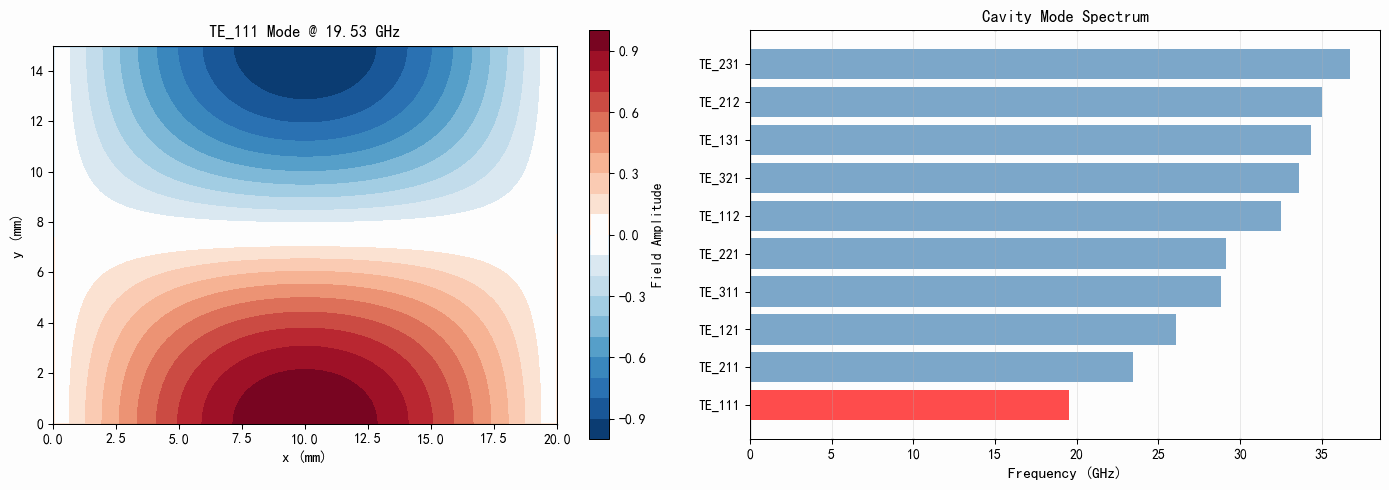

案例：量子谐振腔分析

问题：求解三维谐振腔的量子化模式。

哈密顿量：
$H^=∑kℏωk(a^k†a^k+12)\hat{H} = \sum_{\mathbf{k}} \hbar\omega_k \left( \hat{a}_{\mathbf{k}}^\dagger \hat{a}_{\mathbf{k}} + \frac{1}{2} \right)$

本征频率：
$ωmnp=c(mπa)2+(nπb)2+(pπd)2\omega_{mnp} = c\sqrt{\left(\frac{m\pi}{a}\right)^2 + \left(\frac{n\pi}{b}\right)^2 + \left(\frac{p\pi}{d}\right)^2}$

量子仿真：

使用VQE算法求解基态
量子电路深度： $O(log⁡N)O(\log N)$
适用于NISQ（含噪声中等规模量子）设备

4. 超材料与超表面设计

4.1 超材料基础理论

4.1.1 等效介质理论

超材料是由亚波长结构单元组成的人工复合材料，具有天然材料所不具备的电磁特性。

等效参数提取：
$εeff=ε0(1+Nαeε0Eloc)\varepsilon_{eff} = \varepsilon_0 \left( 1 + \frac{N\alpha_e}{\varepsilon_0 E_{loc}} \right)$
$μeff=μ0(1+NαmHloc/μ0)\mu_{eff} = \mu_0 \left( 1 + \frac{N\alpha_m}{H_{loc}/\mu_0} \right)$

其中， $αe\alpha_e$ 和 $αm\alpha_m$ 分别是电和磁极化率。

4.1.2 负折射率材料

当 $εeff<0\varepsilon_{eff} < 0$ 且 $μeff<0\mu_{eff} < 0$ 时，材料表现出负折射率：
$-\sqrt{\varepsilon_{eff}\mu_{eff}}$

特性：

反向多普勒效应
反向切伦科夫辐射
完美透镜效应

4.2 超表面设计原理

4.2.1 广义斯涅尔定律

超表面通过引入不连续的相位梯度，实现异常反射和折射：
$ntsin⁡θt−nisin⁡θi=λ02πdϕdxn_t \sin\theta_t - n_i \sin\theta_i = \frac{\lambda_0}{2\pi} \frac{d\phi}{dx}$

其中， $dϕdx\frac{d\phi}{dx}$ 是超表面上的相位梯度。

4.2.2 相位调控机制

几何相位（Pancharatnam-Berry相位）：
$ϕPB=2σθ\phi_{PB} = 2\sigma\theta$

其中， $σ=±1\sigma = \pm 1$ 是圆偏振手性， $θ\theta$ 是结构旋转角。

传播相位：
通过改变结构尺寸调节等效折射率，实现相位调控。

共振相位：
利用结构的电磁共振实现 $0$ 到 $2π2\pi$ 的全相位覆盖。

4.3 超表面仿真方法

4.3.1 单元仿真

周期性边界条件：
$E(x+a,y)=E(x,y)eikxa\mathbf{E}(x + a, y) = \mathbf{E}(x, y) e^{ik_x a}$

参数扫描：

结构尺寸（长、宽、高）
材料参数（ $ε\varepsilon$ , $μ\mu$ ）
入射角度和极化

4.3.2 全波仿真

有限大超表面：

使用吸收边界条件（PML）
考虑边缘效应
计算远场辐射方向图

4.4 智能超表面（RIS）

4.4.1 RIS架构

基本组成：

超表面阵列（大量可调单元）
控制电路（FPGA/ASIC）
通信接口（与基站/终端连接）

调谐机制：

PIN二极管：数字调控（1-bit, 2-bit）
变容二极管：连续调控
MEMS开关：低损耗
液晶：宽带调控

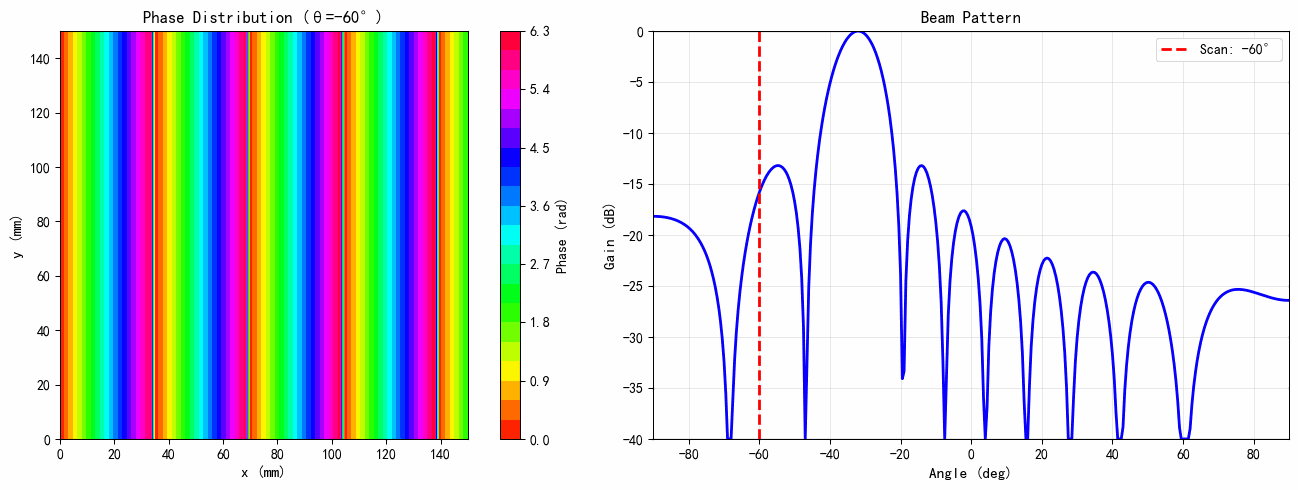

4.4.2 RIS辅助通信

信道模型：
$(\mathbf{h}_{rd}^H \mathbf{\Theta} \mathbf{H}_{sr} + \mathbf{h}_{sd}^H) \mathbf{x} + n$

其中， $Θ=diag(ejϕ1,…,ejϕN)\mathbf{\Theta} = \text{diag}(e^{j\phi_1}, \ldots, e^{j\phi_N})$ 是RIS相移矩阵。

优化问题：
$max⁡Θ∣hrdHΘHsr+hsdH∣2\max_{\mathbf{\Theta}} \quad |\mathbf{h}_{rd}^H \mathbf{\Theta} \mathbf{H}_{sr} + \mathbf{h}_{sd}^H|^2$
$s.t.∣θn∣=1,∀n\text{s.t.} \quad |\theta_n| = 1, \forall n$

4.5 超材料仿真案例

案例1：完美吸收超表面

设计目标：在特定频率实现接近100%的吸收率。

结构：金属-介质-金属（MIM）三明治结构

吸收机制：

顶部金属图案产生局域表面等离激元共振
介质层作为谐振腔
底部金属层阻止透射

仿真结果：

吸收峰频率：10 GHz
峰值吸收率：99.2%
半功率带宽：8%

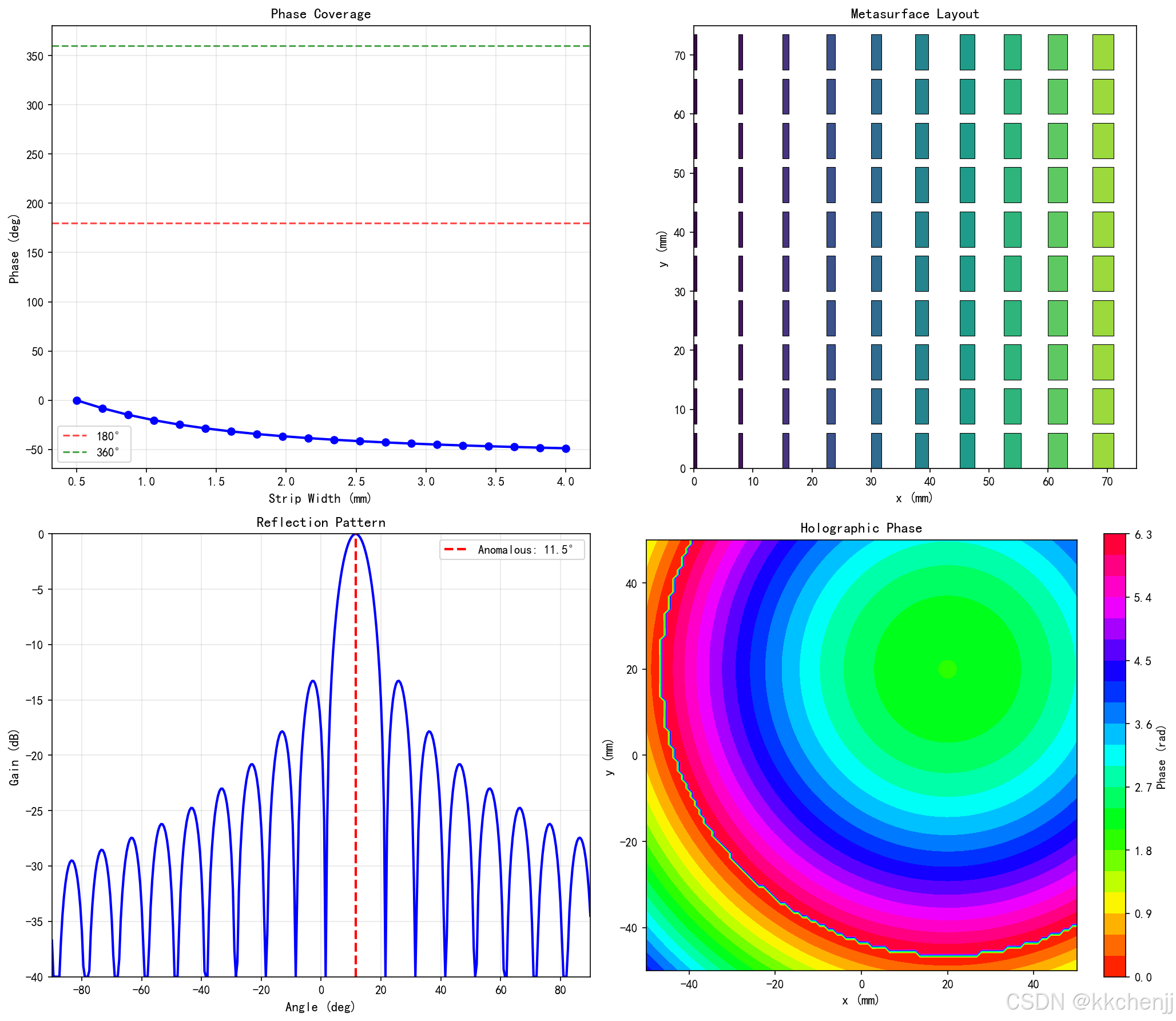

案例2：全息超表面

原理：通过调控超表面单元的相位分布，将入射波转换为期望的远场图案。

相位分布计算：
$ϕ(x,y)=k0(x−x0)2+(y−y0)2+z02−k0sin⁡θix\phi(x, y) = k_0 \sqrt{(x-x_0)^2 + (y-y_0)^2 + z_0^2} - k_0 \sin\theta_i x$

应用：

波束赋形
多波束生成
轨道角动量（OAM）光束

5. 太赫兹技术仿真

5.1 太赫兹频段特性

5.1.1 频谱位置

太赫兹（THz）频段：0.1-10 THz（波长3 mm - 30 μm）

位置：介于微波与红外之间

微波： $< 300$ GHz
太赫兹：0.1-10 THz
红外： $> 10$ THz

5.1.2 独特性质

优势：

宽带宽：支持超高速通信（>100 Gbps）
高分辨率：衍射极限约0.3 mm
穿透性：可穿透非极性材料（纸张、塑料、陶瓷）
安全性：非电离辐射

挑战：

大气吸收：水蒸气强吸收
器件效率低：电子学和光学方法均受限
传播损耗大：自由空间路径损耗高

5.2 太赫兹源与探测器

5.2.1 太赫兹源

电子学方法：

倍频链：肖特基二极管倍频器
真空电子器件：返波管（BWO）、回旋管
固态器件：共振隧穿二极管（RTD）

光学方法：

光混频：两束激光差频产生THz
光导天线：飞秒激光激发

新原理：

自旋电子学THz源
等离子体THz源

5.2.2 太赫兹探测器

直接探测：

热释电探测器
高莱探测器
超导热辐射计

相干探测：

外差探测：混频器+本振
电光采样：基于Pockels效应

5.3 太赫兹仿真特点

5.3.1 材料模型

金属：

Drude模型：
$ε(ω)=ε∞−ωp2ω2+iωγ\varepsilon(\omega) = \varepsilon_\infty - \frac{\omega_p^2}{\omega^2 + i\omega\gamma}$

其中， $ωp\omega_p$ 是等离子体频率， $γ\gamma$ 是碰撞频率。

半导体：

考虑载流子动力学
多物理场耦合（电磁-载流子输运）

生物组织：

Debye模型：
$ε(ω)=ε∞+εs−ε∞1+iωτ\varepsilon(\omega) = \varepsilon_\infty + \frac{\varepsilon_s - \varepsilon_\infty}{1 + i\omega\tau}$

5.3.2 数值方法选择

FDTD：

优势：时域直接求解，宽带响应一次计算
挑战：需要极细网格（ $λ/20\lambda/20$ ），计算量大

FEM：

优势：非均匀网格，适合复杂几何
挑战：频域求解，宽带需要多点计算

矩量法（MoM）：

优势：适合金属结构，表面离散
挑战：稠密矩阵，内存需求大

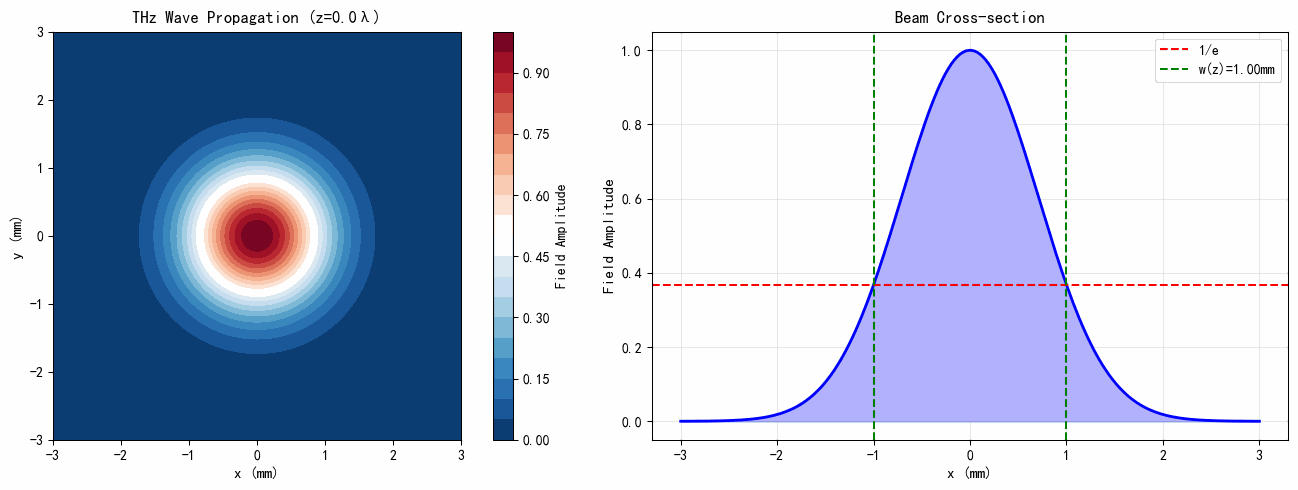

5.4 太赫兹应用仿真

5.4.1 太赫兹通信系统

系统架构：

调制：OOK、BPSK、QPSK
天线：高增益透镜天线、反射面天线
信道：室内LOS/NLOS模型

关键指标：

数据率：> 100 Gbps
传输距离：< 100 m
误码率： $10^{-6}$

5.4.2 太赫兹成像

成像模式：

透射成像
反射成像
层析成像

仿真内容：

目标散射特性
系统点扩散函数（PSF）
图像重建算法

5.5 太赫兹仿真案例

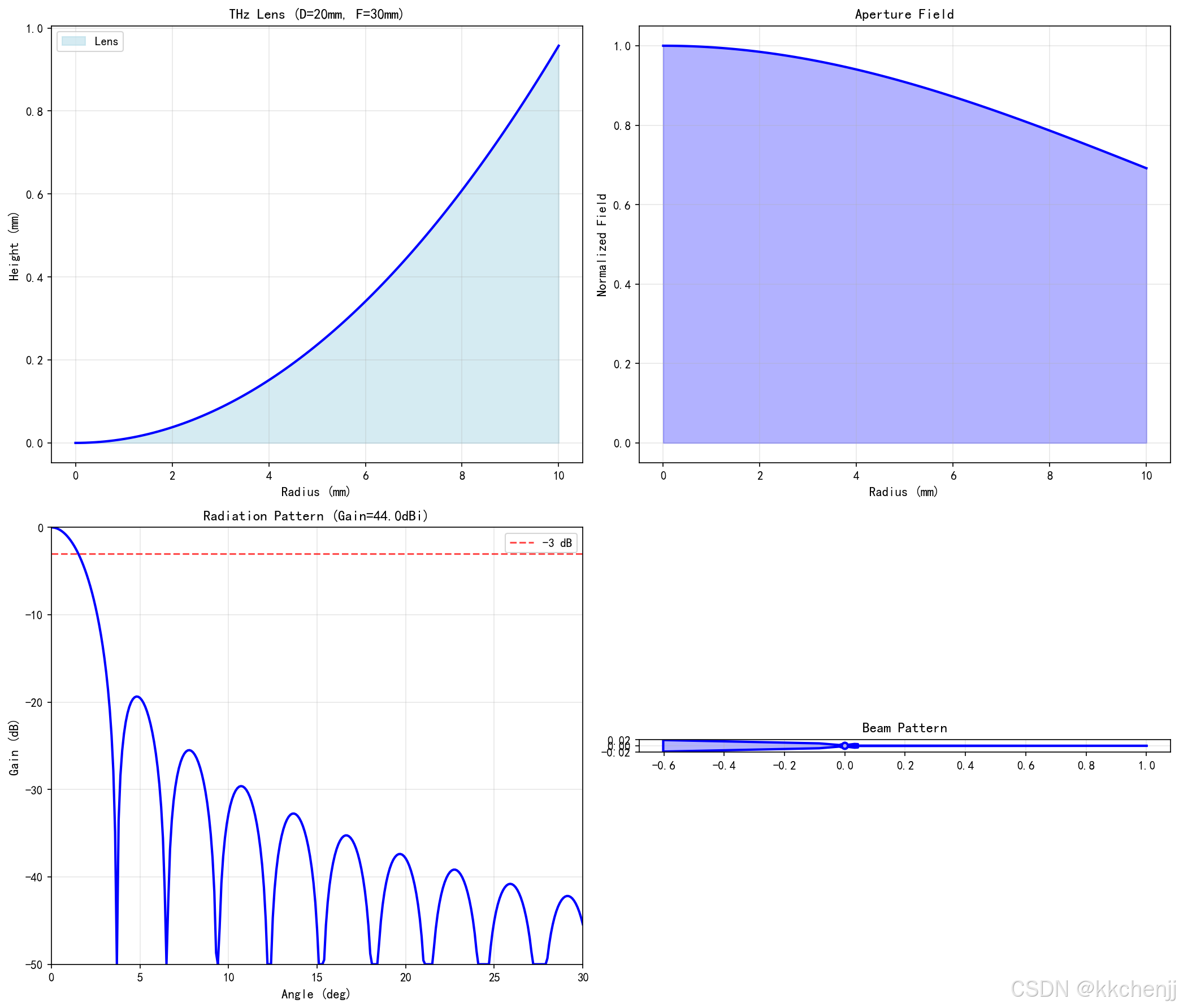

案例：太赫兹天线设计

类型：介质透镜天线

设计参数：

工作频率：300 GHz
透镜材料：高密度聚乙烯（HDPE， $εr=2.3\varepsilon_r = 2.3$ ）
透镜直径：20 mm
馈源：角锥喇叭

仿真结果：

增益：35 dBi
半功率波束宽度：2.5°
口径效率：65%

6. 生物电磁学仿真

6.1 生物组织电磁特性

6.1.1 组织介电特性

生物组织的电磁特性具有强色散特性，常用Cole-Cole模型描述：
$ε∗(ω)=ε∞+∑n=1NΔεn1+(jωτn)1−αn+σsjωε0\varepsilon^*(\omega) = \varepsilon_\infty + \sum_{n=1}^{N} \frac{\Delta\varepsilon_n}{1 + (j\omega\tau_n)^{1-\alpha_n}} + \frac{\sigma_s}{j\omega\varepsilon_0}$

主要组织参数（1 GHz）：

组织	相对介电常数	电导率 (S/m)	密度 (kg/m³)
皮肤	38.0	1.46	1109
脂肪	5.3	0.10	911
肌肉	52.7	1.71	1041
骨骼	12.5	0.14	1856
大脑	43.5	1.26	1030

6.1.2 色散特性

Debye弛豫：

源于水分子极化
特征频率约20 GHz

Cole-Cole分布：

源于组织异质性
宽频分布的弛豫时间

6.2 电磁暴露评估

6.2.1 比吸收率（SAR）

定义：单位质量组织吸收的电磁功率：
$\frac{\sigma |E|^2}{\rho} \quad (W/kg)$

其中， $σ\sigma$ 是电导率， $E$ 是电场强度， $ρ\rho$ 是密度。

限值标准（ICNIRP）：

全身平均SAR：0.08 W/kg（公众）/ 0.4 W/kg（职业）
局部SAR（头部/躯干）：2 W/kg（公众）/ 10 W/kg（职业）

6.2.2 温度升高

生物热方程（Pennes方程）：
$ρc∂T∂t=∇⋅(k∇T)+ρ⋅SAR+ρbcbωb(Ta−T)\rho c \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + \rho \cdot SAR + \rho_b c_b \omega_b (T_a - T)$

其中：

$ρ,c,k\rho, c, k$ ：组织密度、比热容、热导率
$ρb,cb,ωb\rho_b, c_b, \omega_b$ ：血液密度、比热容、灌注率
$T_a$ ：动脉血温度

6.3 医学应用仿真

6.3.1 磁共振成像（MRI）

射频线圈设计：

鸟笼线圈：均匀B1场
相控阵线圈：高SNR

仿真内容：

B1场分布
SAR分布
射频屏蔽

6.3.2 微波热疗

原理：利用微波加热肿瘤组织（42-45°C）

仿真要点：

天线/波导设计
组织加热分布
热损伤评估

6.3.3 植入式设备

心脏起搏器：

电磁干扰评估
MRI兼容性

神经刺激器：

电场分布
刺激选择性

6.4 生物电磁学仿真案例

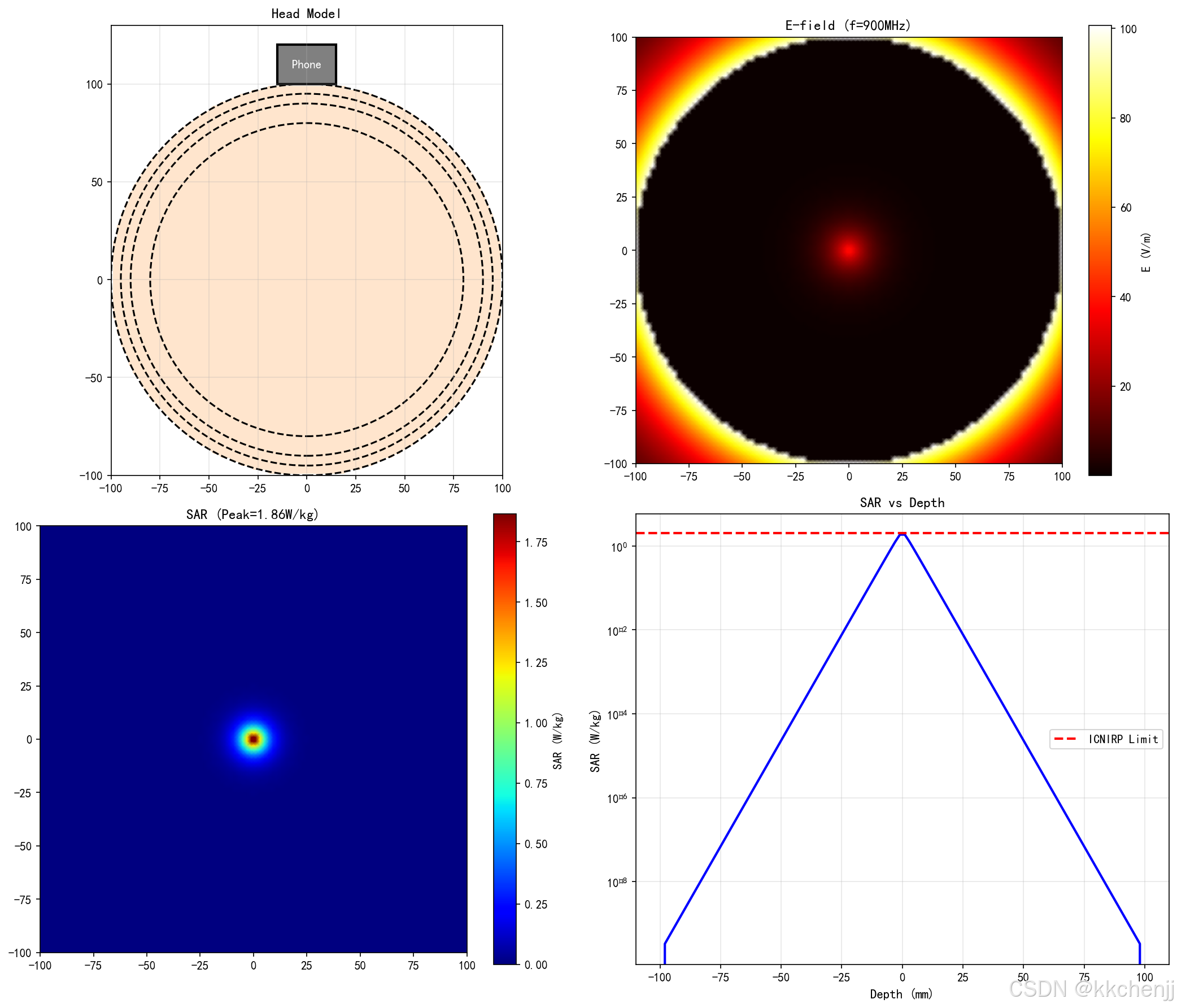

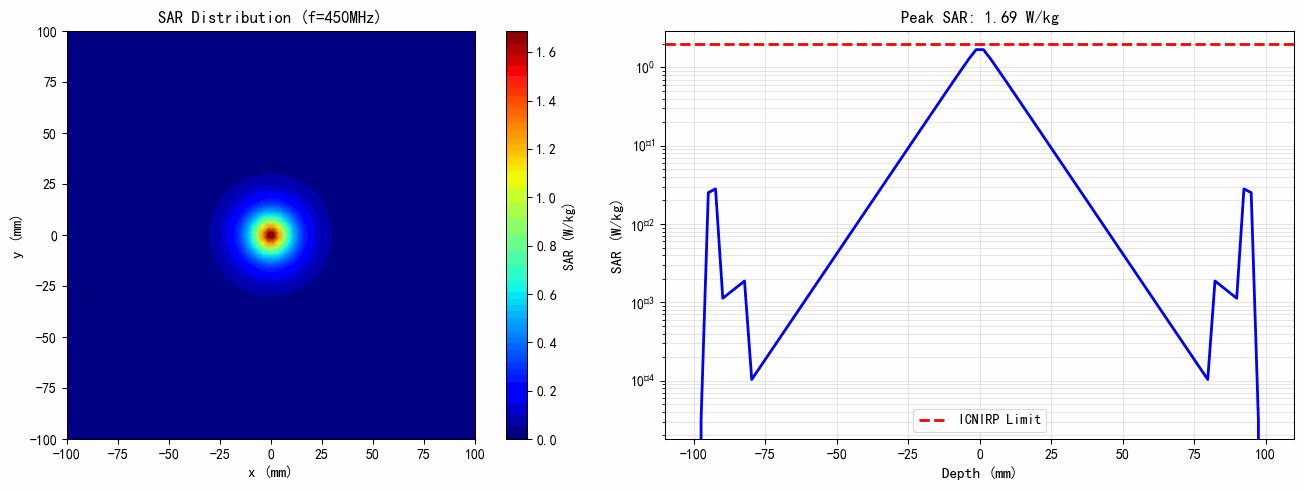

案例：手机SAR评估

模型：

头部模型：SAM（Specific Anthropomorphic Mannequin）
手机模型：PIFA天线
工作频率：900 MHz / 1800 MHz

仿真设置：

网格分辨率：1 mm
材料模型：Cole-Cole模型
激励功率：24 dBm（峰值）

结果：

峰值SAR：0.45 W/kg（1g平均）
符合ICNIRP限值要求

7. 多物理场耦合仿真

7.1 电磁-热耦合

7.1.1 耦合机制

焦耳热：
$Qem=12σ∣E∣2Q_{em} = \frac{1}{2} \sigma |E|^2$

温度影响材料参数：

电导率： $σ(T)=σ0[1+α(T−T0)]\sigma(T) = \sigma_0 [1 + \alpha (T - T_0)]$
介电常数： $εr(T)\varepsilon_r(T)$ 随温度变化
磁导率： $μr(T)\mu_r(T)$ 随温度变化

7.1.2 耦合求解策略

弱耦合（单向）：

求解电磁场（固定温度）
计算电磁损耗
求解温度场
更新材料参数（可选）

强耦合（双向）：

同时求解电磁场和温度场
需要迭代求解
计算成本高但精度高

7.2 电磁-力耦合

7.2.1 电磁力计算

洛伦兹力：
$F=ρeE+J×B\mathbf{F} = \rho_e \mathbf{E} + \mathbf{J} \times \mathbf{B}$

麦克斯韦应力张量：
$Tij=ε0(EiEj−12δijE2)+1μ0(BiBj−12δijB2)T_{ij} = \varepsilon_0 \left( E_i E_j - \frac{1}{2}\delta_{ij}E^2 \right) + \frac{1}{\mu_0} \left( B_i B_j - \frac{1}{2}\delta_{ij}B^2 \right)$

7.2.2 应用

MEMS器件：

射频开关
可调电容
谐振器

电磁制动器：

涡流制动
磁流变液制动

7.3 电磁-流体耦合

7.3.1 磁流体动力学（MHD）

控制方程：

麦克斯韦方程组
纳维-斯托克斯方程
耦合项：洛伦兹力

应用：

磁流体发电
电磁泵
聚变反应堆

7.3.2 等离子体仿真

模型：

流体模型：双流体、单流体
粒子模型：PIC（Particle-in-Cell）
混合模型

应用：

等离子体天线
等离子体隐身
空间推进

7.4 多物理场仿真案例

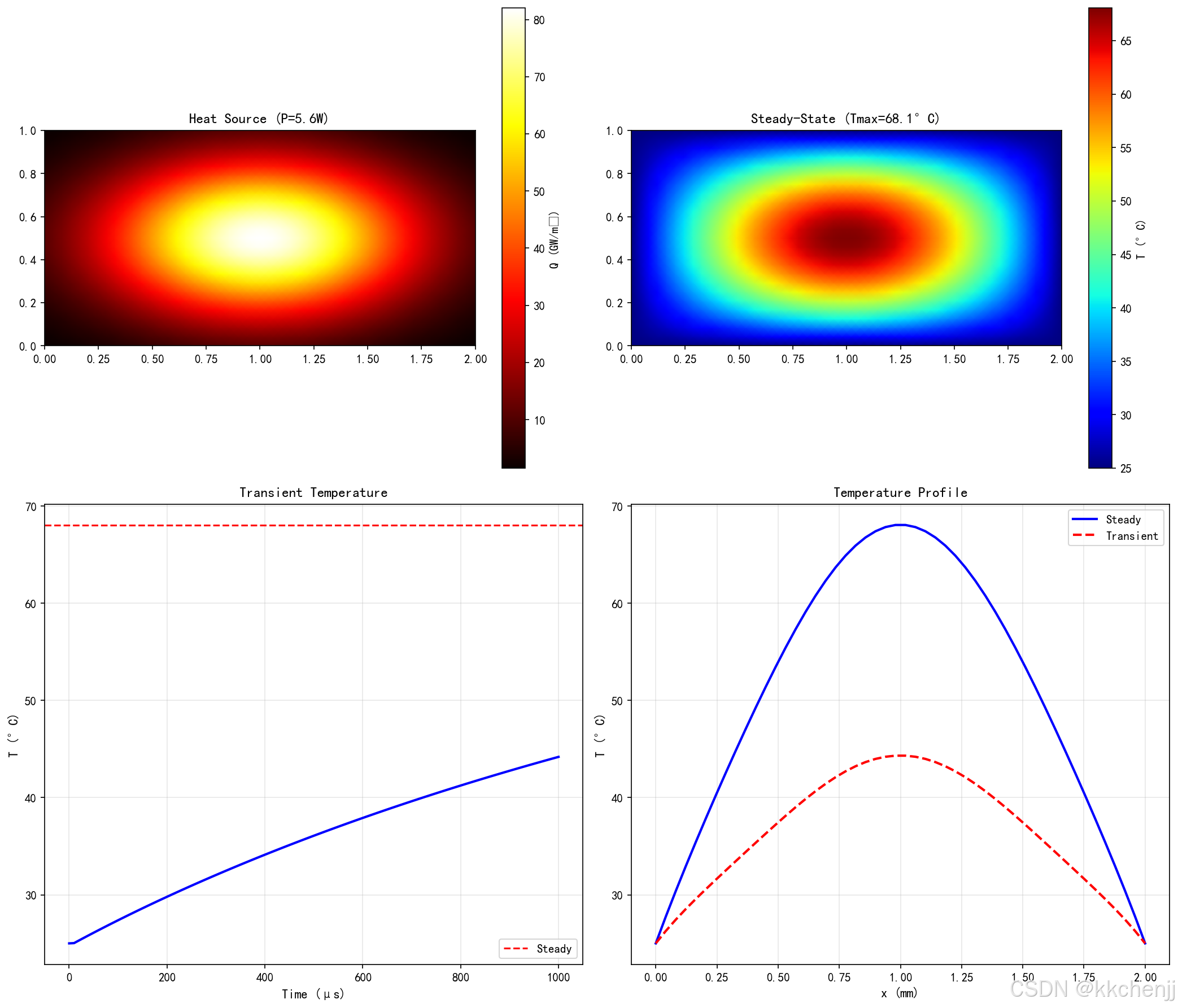

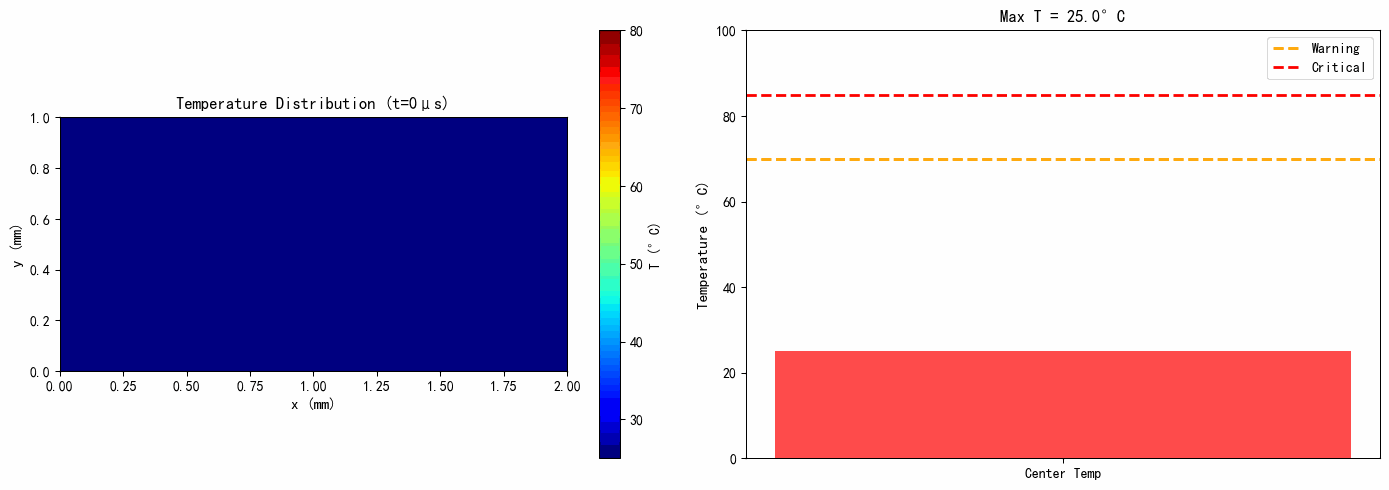

案例：微波器件热分析

问题：分析功率放大器的热效应。

几何：

GaN HEMT晶体管
散热基板
封装结构

仿真流程：

电磁仿真：计算电流分布和损耗
热仿真：计算温度分布
反馈：更新材料电导率
迭代直至收敛

结果：

结温： $T_j = 125°C$
热阻： $R_{th} = 8$ K/W
性能退化：增益下降0.5 dB

8. 电磁仿真云平台

8.1 云计算基础

8.1.1 服务模式

IaaS（基础设施即服务）：

提供虚拟机、存储、网络
用户自行部署仿真软件
例：AWS EC2、Azure VM

PaaS（平台即服务）：

提供开发平台和工具
简化应用部署
例：AWS Elastic Beanstalk

SaaS（软件即服务）：

直接使用云端仿真软件
无需本地安装
例：ANSYS Cloud、CST Cloud

8.1.2 部署模式

公有云：

资源共享，成本低
可扩展性强
安全性相对较低

私有云：

专用资源，安全性高
初始投资大
适合敏感数据

混合云：

敏感数据在私有云
大规模计算在公有云
灵活平衡

8.2 电磁仿真云架构

8.2.1 系统架构

用户界面层
    ↓
API网关层（认证、限流、路由）
    ↓
业务逻辑层（任务管理、资源调度）
    ↓
仿真引擎层（FDTD/FEM/MoM求解器）
    ↓
基础设施层（计算集群、存储、网络）

8.2.2 关键技术

容器化：

Docker容器封装仿真环境
保证可移植性和一致性
快速部署和扩展

微服务架构：

前后端分离
服务独立部署
弹性伸缩

任务调度：

负载均衡
优先级队列
资源预留

8.3 高性能计算（HPC）

8.3.1 并行计算

域分解（Domain Decomposition）：

将计算域分割为子域
每个子域分配给一个计算节点
边界数据交换

任务并行：

参数扫描并行化
频率点并行计算
蒙特卡洛采样并行

8.3.2 GPU加速

优势：

高内存带宽
大规模并行计算
适合FDTD等显式算法

实现：

CUDA编程
OpenCL
自动GPU加速库

8.4 协同设计平台

8.4.1 功能特性

版本控制：

设计文件版本管理
变更追踪
分支合并

协同编辑：

多人同时编辑
实时同步
冲突解决

知识管理：

设计规则库
仿真案例库
最佳实践分享

8.4.2 安全与权限

数据安全：

传输加密（TLS/SSL）
存储加密
访问审计

权限管理：

角色基础访问控制（RBAC）
细粒度权限
多租户隔离

9. Python仿真实践

9.1 深度学习电磁仿真实现

以下Python代码演示如何使用神经网络预测贴片天线的S参数：

import numpy as np
import matplotlib.pyplot as plt
from sklearn.neural_network import MLPRegressor
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 1. 生成训练数据（使用解析模型近似）
def calculate_s11(L, W, h, eps_r, freq):
    """
    计算贴片天线S11的简化模型
    L: 贴片长度 (mm)
    W: 贴片宽度 (mm)
    h: 基板厚度 (mm)
    eps_r: 介电常数
    freq: 频率 (GHz)
    """
    c = 3e8  # 光速

    # 等效介电常数
    eps_eff = (eps_r + 1) / 2 + (eps_r - 1) / 2 / np.sqrt(1 + 12 * h / W)

    # 谐振频率
    f_res = c / (2 * L * 1e-3 * np.sqrt(eps_eff)) / 1e9

    # 简化的谐振响应模型
    Q = 50  # 品质因数
    s11 = -10 * np.log10(1 + (Q * (freq/f_res - f_res/freq))**2)

    # 添加一些噪声模拟实际仿真误差
    s11 += np.random.normal(0, 1)

    return s11

# 生成数据集
np.random.seed(42)
n_samples = 1000

# 参数范围
L_range = [10, 30]  # mm
W_range = [15, 40]  # mm
h_range = [0.5, 3]  # mm
eps_r_range = [2, 10]

L_data = np.random.uniform(*L_range, n_samples)
W_data = np.random.uniform(*W_range, n_samples)
h_data = np.random.uniform(*h_range, n_samples)
eps_r_data = np.random.uniform(*eps_r_range, n_samples)

# 频率点
freq_points = np.linspace(2, 6, 50)  # 2-6 GHz

# 生成S11数据
X = np.column_stack([L_data, W_data, h_data, eps_r_data])
y = np.array([[calculate_s11(L, W, h, eps_r, f) for f in freq_points]
              for L, W, h, eps_r in zip(L_data, W_data, h_data, eps_r_data)])

# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

# 特征标准化
scaler_X = StandardScaler()
X_train_scaled = scaler_X.fit_transform(X_train)
X_test_scaled = scaler_X.transform(X_test)

# 2. 训练神经网络
print("训练神经网络...")
model = MLPRegressor(
    hidden_layer_sizes=(128, 256, 128),
    activation='relu',
    solver='adam',
    max_iter=500,
    early_stopping=True,
    validation_fraction=0.1,
    random_state=42,
    verbose=False
)

model.fit(X_train_scaled, y_train)

# 3. 评估模型
train_score = model.score(X_train_scaled, y_train)
test_score = model.score(X_test_scaled, y_test)
print(f"训练集R²: {train_score:.4f}")
print(f"测试集R²: {test_score:.4f}")

# 4. 预测与可视化
fig, axes = plt.subplots(2, 3, figsize=(15, 10))

# 测试集预测示例
for i, ax in enumerate(axes.flat):
    if i < len(X_test):
        idx = i
        X_sample = X_test_scaled[idx:idx+1]
        y_pred = model.predict(X_sample)[0]
        y_true = y_test[idx]

        L, W, h, eps_r = X_test[idx]

        ax.plot(freq_points, y_true, 'b-', linewidth=2, label='True')
        ax.plot(freq_points, y_pred, 'r--', linewidth=2, label='Predicted')
        ax.set_xlabel('Frequency (GHz)')
        ax.set_ylabel('S11 (dB)')
        ax.set_title(f'L={L:.1f}mm, W={W:.1f}mm\nh={h:.1f}mm, εr={eps_r:.1f}')
        ax.legend()
        ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('dl_antenna_prediction.png', dpi=150, bbox_inches='tight')
plt.close()

# 5. 计算加速比
import time

# 传统方法时间（模拟）
traditional_time = 0.1  # 假设每次仿真0.1秒

# 神经网络推理时间
start = time.time()
for _ in range(100):
    _ = model.predict(X_test_scaled[:1])
nn_time = (time.time() - start) / 100

speedup = traditional_time / nn_time
print(f"\n加速比: {speedup:.0f}x")
print(f"神经网络推理时间: {nn_time*1e3:.3f} ms")

9.2 超表面相位调控仿真

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 超表面单元设计参数
freq = 10e9  # 10 GHz
lambda0 = 3e8 / freq

# 金属条带宽度变化范围
w_range = np.linspace(0.5, 4, 20) * 1e-3  # 0.5-4 mm
unit_size = lambda0 / 4  # 单元尺寸

# 简化模型：传输相位与金属条带宽度的关系
def calculate_phase(w, unit_size, lambda0):
    """
    计算传输相位（简化模型）
    """
    # 等效电容和电感
    C_eff = 1e-12 * (w / 1e-3)  # 与宽度成正比
    L_eff = 1e-9 / (w / 1e-3)   # 与宽度成反比

    # 谐振频率
    omega0 = 1 / np.sqrt(L_eff * C_eff)
    omega = 2 * np.pi * 3e8 / lambda0

    # 相位响应
    phase = np.arctan2(omega * L_eff - 1/(omega * C_eff), 50)

    return phase

# 计算相位覆盖
phases = np.array([calculate_phase(w, unit_size, lambda0) for w in w_range])
phases = np.unwrap(phases)
phases = phases - phases[0]  # 归一化到0

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 1. 相位覆盖曲线
ax1 = axes[0, 0]
ax1.plot(w_range * 1e3, np.degrees(phases), 'b-o', markersize=6, linewidth=2)
ax1.axhline(y=180, color='r', linestyle='--', alpha=0.7, label='180°')
ax1.axhline(y=360, color='g', linestyle='--', alpha=0.7, label='360°')
ax1.set_xlabel('Metal Strip Width (mm)', fontsize=11)
ax1.set_ylabel('Transmission Phase (deg)', fontsize=11)
ax1.set_title('Phase Coverage vs Unit Geometry', fontsize=12, fontweight='bold')
ax1.legend()
ax1.grid(True, alpha=0.3)

# 2. 超表面单元布局
ax2 = axes[0, 1]
nx, ny = 10, 10
for i in range(nx):
    for j in range(ny):
        # 根据位置选择宽度（实现线性相位梯度）
        idx = int((i / nx) * (len(w_range) - 1))
        w = w_range[idx]

        rect = Rectangle((i*unit_size*1e3, j*unit_size*1e3),
                         w*1e3, unit_size*1e3*0.8,
                         facecolor=plt.cm.viridis(idx/len(w_range)),
                         edgecolor='black', linewidth=0.5)
        ax2.add_patch(rect)

ax2.set_xlim(0, nx*unit_size*1e3)
ax2.set_ylim(0, ny*unit_size*1e3)
ax2.set_aspect('equal')
ax2.set_xlabel('x (mm)', fontsize=11)
ax2.set_ylabel('y (mm)', fontsize=11)
ax2.set_title('Metasurface Unit Layout', fontsize=12, fontweight='bold')

# 3. 异常反射方向图
ax3 = axes[1, 0]
theta = np.linspace(-90, 90, 361)
theta_rad = np.deg2rad(theta)

# 入射角
theta_i = 0

# 相位梯度
dphi_dx = 2 * np.pi / (nx * unit_size) * 0.5  # 半周期梯度

# 广义斯涅尔定律计算反射角
k0 = 2 * np.pi / lambda0
sin_theta_r = np.sin(np.deg2rad(theta_i)) + dphi_dx / k0
theta_r = np.degrees(np.arcsin(np.clip(sin_theta_r, -1, 1)))

# 方向图（简化模型）
pattern = np.sinc((theta - theta_r) / 10)**2
pattern = 10 * np.log10(pattern + 1e-10)
pattern = np.clip(pattern, -40, 0)

ax3.plot(theta, pattern, 'b-', linewidth=2)
ax3.axvline(x=theta_r, color='r', linestyle='--', linewidth=2,
           label=f'Anomalous Reflection: {theta_r:.1f}°')
ax3.set_xlabel('Angle (deg)', fontsize=11)
ax3.set_ylabel('Normalized Gain (dB)', fontsize=11)
ax3.set_title('Anomalous Reflection Pattern', fontsize=12, fontweight='bold')
ax3.set_xlim(-90, 90)
ax3.set_ylim(-40, 0)
ax3.legend()
ax3.grid(True, alpha=0.3)

# 4. 全息相位分布
ax4 = axes[1, 1]
x = np.linspace(-50, 50, 100)
y = np.linspace(-50, 50, 100)
X, Y = np.meshgrid(x, y)

# 聚焦到(20, 20)的相位分布
x0, y0 = 20, 20
z0 = 100
phi_hologram = k0 * 1e-3 * np.sqrt((X-x0)**2 + (Y-y0)**2 + z0**2)
phi_hologram = np.mod(phi_hologram, 2*np.pi)

im = ax4.contourf(X, Y, phi_hologram, levels=20, cmap='hsv')
ax4.set_xlabel('x (mm)', fontsize=11)
ax4.set_ylabel('y (mm)', fontsize=11)
ax4.set_title('Holographic Phase Distribution', fontsize=12, fontweight='bold')
ax4.set_aspect('equal')
plt.colorbar(im, ax=ax4, label='Phase (rad)')

plt.tight_layout()
plt.savefig('metasurface_simulation.png', dpi=150, bbox_inches='tight')
plt.close()

print("超表面仿真完成！")

9.3 太赫兹器件仿真

import numpy as np
import matplotlib.pyplot as plt
from scipy.special import jv
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 太赫兹透镜天线仿真
freq = 300e9  # 300 GHz
lambda0 = 3e8 / freq
k0 = 2 * np.pi / lambda0

# 透镜参数
D = 20e-3  # 直径 20 mm
F = 30e-3  # 焦距 30 mm
eps_r = 2.3  # HDPE介电常数
n = np.sqrt(eps_r)  # 折射率

# 1. 透镜轮廓（双曲面）
r = np.linspace(0, D/2, 100)
z_lens = F - np.sqrt(F**2 - r**2 * (n**2 - 1) / n**2)
z_lens = z_lens - np.min(z_lens)  # 归一化

# 2. 口径场分布
def aperture_field(r, D, lambda0):
    """计算口径场分布（简化模型）"""
    # 馈源方向图（cos^q）
    theta_f = np.arctan(r / F)
    q = 6  # 馈源方向性指数
    E_feed = np.cos(theta_f)**q

    # 空间衰减
    R = np.sqrt(r**2 + F**2)
    E_aperture = E_feed / R

    return E_aperture

E_ap = aperture_field(r, D, lambda0)

# 3. 远场辐射方向图（口径积分）
theta = np.linspace(0, 30, 301)  # 0-30度
theta_rad = np.deg2rad(theta)

E_far = np.zeros_like(theta, dtype=complex)
for i, th in enumerate(theta_rad):
    # 口径积分
    u = k0 * np.sin(th)
    integrand = E_ap * jv(0, u * r) * r
    E_far[i] = np.trapz(integrand, r)

# 归一化
E_far = np.abs(E_far) / np.max(np.abs(E_far))
pattern_dB = 20 * np.log10(E_far + 1e-10)
pattern_dB = np.clip(pattern_dB, -50, 0)

# 4. 增益计算
A_physical = np.pi * (D/2)**2
A_effective = (lambda0**2 / (4 * np.pi)) * (4 * np.pi * np.max(np.abs(E_far))**2 / np.trapz(E_far**2 * np.sin(theta_rad), theta_rad))
eta_aperture = A_effective / A_physical
Gain = 10 * np.log10(4 * np.pi * A_effective / lambda0**2)

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 1. 透镜几何
ax1 = axes[0, 0]
ax1.fill_between(r*1e3, 0, z_lens*1e3, alpha=0.5, color='lightblue', label='Lens')
ax1.plot(r*1e3, z_lens*1e3, 'b-', linewidth=2)
ax1.axhline(y=0, color='k', linewidth=1)
ax1.set_xlabel('Radius (mm)', fontsize=11)
ax1.set_ylabel('Height (mm)', fontsize=11)
ax1.set_title(f'THz Lens Profile (D={D*1e3:.0f}mm, F={F*1e3:.0f}mm)', fontsize=12, fontweight='bold')
ax1.legend()
ax1.grid(True, alpha=0.3)

# 2. 口径场分布
ax2 = axes[0, 1]
ax2.plot(r*1e3, E_ap / np.max(E_ap), 'b-', linewidth=2)
ax2.fill_between(r*1e3, 0, E_ap / np.max(E_ap), alpha=0.3, color='blue')
ax2.set_xlabel('Radius (mm)', fontsize=11)
ax2.set_ylabel('Normalized Field', fontsize=11)
ax2.set_title('Aperture Field Distribution', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

# 3. 辐射方向图
ax3 = axes[1, 0]
ax3.plot(theta, pattern_dB, 'b-', linewidth=2)
ax3.axhline(y=-3, color='r', linestyle='--', alpha=0.7, label='-3 dB')
ax3.set_xlabel('Angle (deg)', fontsize=11)
ax3.set_ylabel('Normalized Gain (dB)', fontsize=11)
ax3.set_title(f'Radiation Pattern (Gain={Gain:.1f} dBi)', fontsize=12, fontweight='bold')
ax3.set_xlim(0, 30)
ax3.set_ylim(-50, 0)
ax3.legend()
ax3.grid(True, alpha=0.3)

# 4. 3D方向图示意
ax4 = axes[1, 1]
theta_3d = np.linspace(0, 2*np.pi, 100)
phi_cut = 0
pattern_3d = np.interp(np.degrees(np.abs(np.sin(theta_3d) * np.cos(phi_cut))), theta, pattern_dB)
pattern_3d = np.maximum(pattern_3d, -40)
pattern_linear = 10**(pattern_3d/20)

ax4.plot(pattern_linear * np.cos(theta_3d), pattern_linear * np.sin(theta_3d), 'b-', linewidth=2)
ax4.fill(pattern_linear * np.cos(theta_3d), pattern_linear * np.sin(theta_3d), alpha=0.3, color='blue')
ax4.set_aspect('equal')
ax4.set_xlabel('x', fontsize=11)
ax4.set_ylabel('y', fontsize=11)
ax4.set_title('Beam Pattern (Cartesian)', fontsize=12, fontweight='bold')
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('thz_lens_antenna.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"太赫兹透镜天线仿真完成！")
print(f"增益: {Gain:.1f} dBi")
print(f"口径效率: {eta_aperture*100:.1f}%")

9.4 生物电磁学SAR计算

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Circle, Rectangle
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 简化的人体头部模型（多层球模型）
freq = 900e6  # 900 MHz
lambda0 = 3e8 / freq

# 组织参数（900 MHz）
tissues = {
    'skin': {'eps_r': 38.0, 'sigma': 1.46, 'rho': 1109, 'radius': 100e-3},
    'fat': {'eps_r': 5.3, 'sigma': 0.10, 'rho': 911, 'radius': 95e-3},
    'bone': {'eps_r': 12.5, 'sigma': 0.14, 'rho': 1856, 'radius': 90e-3},
    'brain': {'eps_r': 43.5, 'sigma': 1.26, 'rho': 1030, 'radius': 80e-3},
}

# 入射场（手机天线）
P_tx = 0.25  # 发射功率 250 mW (24 dBm)
G_ant = 2.0  # 天线增益（线性）
R = 20e-3   # 距离 20 mm

# 计算入射功率密度
S_inc = P_tx * G_ant / (4 * np.pi * R**2)
E_inc = np.sqrt(2 * 377 * S_inc)

# 创建网格
x = np.linspace(-0.1, 0.1, 100)
y = np.linspace(-0.1, 0.1, 100)
X, Y = np.meshgrid(x, y)

# 确定每个点的组织类型
def get_tissue_type(r):
    for tissue, params in tissues.items():
        if r <= params['radius']:
            return tissue
    return 'air'

R_grid = np.sqrt(X**2 + Y**2)
tissue_grid = np.vectorize(get_tissue_type)(R_grid)

# 计算电场分布（简化模型）
def calculate_E_field(X, Y, tissue_grid, tissues, E_inc):
    """
    计算头部内部电场分布（简化模型）
    """
    E = np.zeros_like(X)

    for i in range(X.shape[0]):
        for j in range(X.shape[1]):
            tissue = tissue_grid[i, j]
            r = np.sqrt(X[i,j]**2 + Y[i,j]**2)

            if tissue == 'air':
                # 外部场（衰减）
                E[i,j] = E_inc * np.exp(-(r - 80e-3) / 20e-3) if r > 80e-3 else 0
            else:
                # 内部场
                eps_r = tissues[tissue]['eps_r']
                sigma = tissues[tissue]['sigma']

                # 穿透衰减
                penetration_depth = 1 / (2 * np.pi * freq * np.sqrt(
                    4e-7 * np.pi * tissues[tissue]['eps_r'] * 8.854e-12))

                E[i,j] = E_inc * np.exp(-r / penetration_depth) / np.sqrt(eps_r)

    return E

E_field = calculate_E_field(X, Y, tissue_grid, tissues, E_inc)

# 计算SAR分布
SAR_grid = np.zeros_like(X)
for tissue_name, params in tissues.items():
    mask = tissue_grid == tissue_name
    SAR_grid[mask] = params['sigma'] * E_field[mask]**2 / params['rho']

# 计算峰值SAR (1g平均)
peak_SAR = np.max(SAR_grid)
avg_SAR = np.mean(SAR_grid[SAR_grid > 0])

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 1. 头部截面组织分布
ax1 = axes[0, 0]
colors = {'skin': 'peachpuff', 'fat': 'yellow', 'bone': 'ivory', 'brain': 'pink', 'air': 'lightblue'}
for tissue in ['brain', 'bone', 'fat', 'skin']:
    mask = tissue_grid == tissue
    ax1.contourf(X*1e3, Y*1e3, mask.astype(float), levels=[0.5, 1.5], colors=[colors[tissue]], alpha=0.7)

# 添加组织边界
for tissue_name, params in tissues.items():
    circle = Circle((0, 0), params['radius']*1e3, fill=False,
                   edgecolor='black', linewidth=1.5, linestyle='--')
    ax1.add_patch(circle)
    ax1.text(params['radius']*1e3 * 0.7, 0, tissue_name, fontsize=9)

# 手机位置
phone = Rectangle((-15, 100), 30, 20, facecolor='gray', edgecolor='black', linewidth=2)
ax1.add_patch(phone)
ax1.text(0, 110, 'Phone', ha='center', va='center', fontsize=10, color='white', fontweight='bold')

ax1.set_xlim(-100, 100)
ax1.set_ylim(-100, 130)
ax1.set_aspect('equal')
ax1.set_xlabel('x (mm)', fontsize=11)
ax1.set_ylabel('y (mm)', fontsize=11)
ax1.set_title('Head Model Cross Section', fontsize=12, fontweight='bold')
ax1.grid(True, alpha=0.3)

# 2. 电场分布
ax2 = axes[0, 1]
im2 = ax2.pcolormesh(X*1e3, Y*1e3, E_field, shading='gouraud', cmap='hot')
ax2.set_aspect('equal')
ax2.set_xlim(-100, 100)
ax2.set_ylim(-100, 100)
ax2.set_xlabel('x (mm)', fontsize=11)
ax2.set_ylabel('y (mm)', fontsize=11)
ax2.set_title(f'E-field Distribution (f={freq/1e6:.0f}MHz)', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2, label='E (V/m)')

# 3. SAR分布
ax3 = axes[1, 0]
SAR_plot = np.clip(SAR_grid, 0, peak_SAR)
im3 = ax3.pcolormesh(X*1e3, Y*1e3, SAR_plot, shading='gouraud', cmap='jet')
ax3.set_aspect('equal')
ax3.set_xlim(-100, 100)
ax3.set_ylim(-100, 100)
ax3.set_xlabel('x (mm)', fontsize=11)
ax3.set_ylabel('y (mm)', fontsize=11)
ax3.set_title(f'SAR Distribution (Peak={peak_SAR:.2f}W/kg)', fontsize=12, fontweight='bold')
plt.colorbar(im3, ax=ax3, label='SAR (W/kg)')

# 4. SAR随深度变化
ax4 = axes[1, 1]
center_line = SAR_grid[50, :]
ax4.semilogy(x*1e3, center_line, 'b-', linewidth=2)
ax4.axhline(y=2.0, color='r', linestyle='--', linewidth=2, label='ICNIRP Limit (2W/kg)')
ax4.set_xlabel('Depth (mm)', fontsize=11)
ax4.set_ylabel('SAR (W/kg)', fontsize=11)
ax4.set_title('SAR vs Depth (Center Line)', fontsize=12, fontweight='bold')
ax4.legend()
ax4.grid(True, alpha=0.3, which='both')

plt.tight_layout()
plt.savefig('bio_em_sar.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"生物电磁学SAR仿真完成！")
print(f"峰值SAR: {peak_SAR:.2f} W/kg")
print(f"平均SAR: {avg_SAR:.2f} W/kg")
print(f"ICNIRP限值: 2.0 W/kg (局部，1g平均)")
if peak_SAR < 2.0:
    print("符合安全标准")
else:
    print("超过安全限值！")

9.5 多物理场耦合仿真

import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import diags
from scipy.sparse.linalg import spsolve
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 微波功率放大器热分析
# 简化模型：GaN HEMT晶体管

# 几何参数
L_chip = 2e-3  # 芯片长度 2 mm
W_chip = 1e-3  # 芯片宽度 1 mm
H_chip = 0.1e-3  # 芯片厚度 0.1 mm

# 材料参数
k_GaN = 130  # 热导率 W/(m·K)
k_substrate = 400  # 铜基板热导率
rho_GaN = 6150  # 密度 kg/m³
c_GaN = 490  # 比热容 J/(kg·K)

# 电参数
freq = 10e9  # 10 GHz
V_ds = 28  # 漏极电压 V
I_ds = 0.5  # 漏极电流 A
P_dc = V_ds * I_ds  # 直流功耗 W
PAE = 0.6  # 功率附加效率
P_rf_out = P_dc * PAE  # 射频输出功率
P_diss = P_dc - P_rf_out  # 耗散功率（转化为热）

# 创建网格
nx, ny = 50, 25
dx = L_chip / nx
dy = W_chip / ny

x = np.linspace(0, L_chip, nx)
y = np.linspace(0, W_chip, ny)
X, Y = np.meshgrid(x, y)

# 热源分布（高斯分布，中心最热）
x_center, y_center = L_chip/2, W_chip/2
sigma_x, sigma_y = L_chip/4, W_chip/4
Q_heat = P_diss * np.exp(-((X-x_center)**2/(2*sigma_x**2) + (Y-y_center)**2/(2*sigma_y**2)))
Q_heat = Q_heat / np.sum(Q_heat) * P_diss / (dx * dy * H_chip)  # 体积热源密度 W/m³

# 稳态热传导求解（有限差分法）
def solve_steady_state_thermal(Q, nx, ny, dx, dy, k, T_ambient=25):
    """
    求解稳态热传导方程
    k*∇²T + Q = 0
    """
    N = nx * ny

    # 构建系数矩阵
    main_diag = np.ones(N) * (-2*k/dx**2 - 2*k/dy**2)
    x_diag = np.ones(N-1) * k/dx**2
    y_diag = np.ones(N-nx) * k/dy**2

    # 处理边界（对流边界条件）
    h_conv = 100  # 对流换热系数 W/(m²·K)

    A = diags([y_diag, x_diag, main_diag, x_diag, y_diag],
              [-nx, -1, 0, 1, nx], format='csr')

    # 右端项
    b = -Q.flatten()

    # 边界条件处理
    for i in range(ny):
        for j in range(nx):
            idx = i * nx + j

            # 边界点
            if i == 0 or i == ny-1 or j == 0 or j == nx-1:
                A[idx, :] = 0
                A[idx, idx] = 1
                b[idx] = T_ambient

    # 求解
    T = spsolve(A, b)
    return T.reshape(ny, nx)

T_steady = solve_steady_state_thermal(Q_heat, nx, ny, dx, dy, k_GaN)

# 瞬态热分析
def solve_transient_thermal(Q, nx, ny, dx, dy, k, rho, c, dt, n_steps, T_initial=25):
    """
    求解瞬态热传导方程
    rho*c*∂T/∂t = k*∇²T + Q
    """
    T = np.ones((ny, nx)) * T_initial
    T_history = [T.copy()]

    alpha = k / (rho * c)  # 热扩散系数

    for step in range(n_steps):
        T_new = T.copy()

        for i in range(1, ny-1):
            for j in range(1, nx-1):
                T_new[i, j] = T[i, j] + dt * (
                    alpha * ((T[i+1, j] - 2*T[i, j] + T[i-1, j])/dy**2 +
                            (T[i, j+1] - 2*T[i, j] + T[i, j-1])/dx**2) +
                    Q[i, j] / (rho * c)
                )

        # 边界条件（恒温）
        T_new[0, :] = T_initial
        T_new[-1, :] = T_initial
        T_new[:, 0] = T_initial
        T_new[:, -1] = T_initial

        T = T_new

        if step % 10 == 0:
            T_history.append(T.copy())

    return T, T_history

# 瞬态求解参数
dt = 1e-6  # 时间步长 1 μs
n_steps = 1000  # 总步数

T_final, T_history = solve_transient_thermal(Q_heat, nx, ny, dx, dy, k_GaN, rho_GaN, c_GaN, dt, n_steps)

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 1. 热源分布
ax1 = axes[0, 0]
im1 = ax1.pcolormesh(X*1e3, Y*1e3, Q_heat/1e9, shading='gouraud', cmap='hot')
ax1.set_aspect('equal')
ax1.set_xlabel('x (mm)', fontsize=11)
ax1.set_ylabel('y (mm)', fontsize=11)
ax1.set_title(f'Heat Source Distribution (P_diss={P_diss:.1f}W)', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1, label='Q (GW/m³)')

# 2. 稳态温度分布
ax2 = axes[0, 1]
im2 = ax2.pcolormesh(X*1e3, Y*1e3, T_steady, shading='gouraud', cmap='jet')
ax2.set_aspect('equal')
ax2.set_xlabel('x (mm)', fontsize=11)
ax2.set_ylabel('y (mm)', fontsize=11)
ax2.set_title(f'Steady-State Temperature (T_max={np.max(T_steady):.1f}°C)', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2, label='T (°C)')

# 3. 瞬态温度演化（中心点）
ax3 = axes[1, 0]
center_idx = (ny//2, nx//2)
T_center_history = [T[center_idx] for T in T_history]
time_history = np.arange(len(T_history)) * dt * 10 * 1e6  # 转换为μs

ax3.plot(time_history, T_center_history, 'b-', linewidth=2)
ax3.axhline(y=np.max(T_steady), color='r', linestyle='--', linewidth=2, label='Steady State')
ax3.set_xlabel('Time (μs)', fontsize=11)
ax3.set_ylabel('Temperature (°C)', fontsize=11)
ax3.set_title('Transient Temperature at Center', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(True, alpha=0.3)

# 4. 温度剖面（沿x方向中心线）
ax4 = axes[1, 1]
ax4.plot(x*1e3, T_steady[ny//2, :], 'b-', linewidth=2, label='Steady State')
ax4.plot(x*1e3, T_final[ny//2, :], 'r--', linewidth=2, label=f'Transient (t={n_steps*dt*1e6:.0f}μs)')
ax4.set_xlabel('x (mm)', fontsize=11)
ax4.set_ylabel('Temperature (°C)', fontsize=11)
ax4.set_title('Temperature Profile (Center Line)', fontsize=12, fontweight='bold')
ax4.legend()
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('multiphysics_thermal.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"多物理场热仿真完成！")
print(f"最大温度: {np.max(T_steady):.1f}°C")
print(f"热阻: {(np.max(T_steady) - 25) / P_diss:.1f} K/W")
