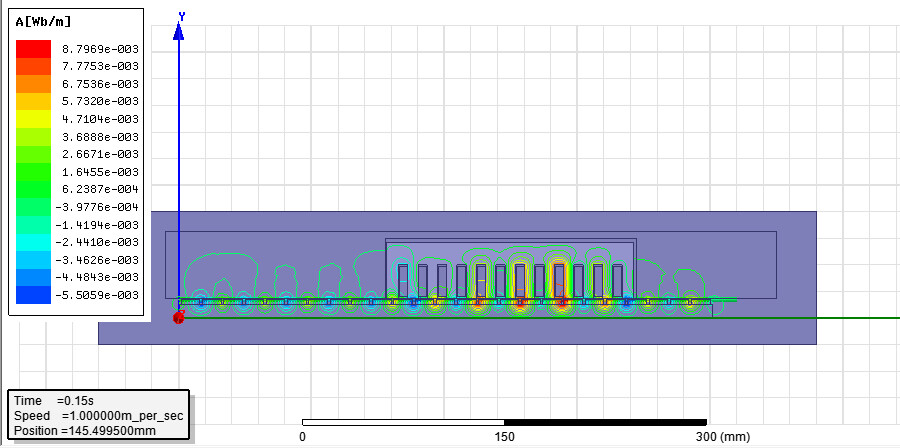

永磁同步直线电机仿真实例，仿真教学 maxwell16.0版本 12槽11极 包括图中模型以及一个仿真设置要点word文档教程

项目概述

本文档详细分析了一个基于Ansoft Maxwell 16.0的永磁同步直线电机(Permanent Magnet Synchronous Linear Motor)仿真项目。该项目采用12槽11极的电机结构，包含完整的几何模型、材料定义和仿真设置，适用于电机设计、性能分析和优化研究。

项目结构分析

1. 几何模型架构

1.1 次级部分 (Secondary)

• 材料: 10_steel (非线性导磁材料)
• 结构: 矩形基座，尺寸402mm × 10mm
• 功能: 作为电机的固定部分，提供磁路闭合路径

1.2 永磁体阵列 (PM Series)

• 材料: PMN 和 PMs (分别代表不同磁化方向的永磁体)
• 排列: 24个永磁体沿X轴方向等间距排列
• 尺寸: 单个永磁体14mm × 4mm
• 磁化方式: 交替排列(N-S-N-S...)，Y轴方向磁化
• 复制方式: 使用DuplicateAlongLine操作，间距16mm

1.3 初级部分 (Primary)

• 材料: D23_50 (电工钢片，具有铁损特性)
• 结构: 包含12个齿槽的直线电机初级
• 尺寸: 整体尺寸约188mm × 25mm
• 制造工艺: 通过多边形绘制、线性复制和布尔运算组合而成

1.4 线圈系统 (Coil System)

• 材料: copper (铜导体)
• 布局: 12个独立线圈，对应12个槽
• 尺寸: 单个线圈6mm × 23mm
• 绝缘: 线圈与铁心之间有0.5mm间隙

2. 材料特性定义

2.1 磁性材料

• 10_steel: 非线性BH曲线，饱和磁通密度约2.2T
• D23_50: 电工钢片，定义铁损参数(Kh=309, Kc=0.822)
• 永磁体: 相对磁导率1.09978，矫顽力890000A/m

2.2 导电材料

• copper: 电导率58MS/m，典型铜材料参数
• Si: 硅钢片材料，定义叠压系数0.97

3. 边界条件和区域定义

3.1 仿真区域

• Band区域: 定义运动部件范围(-50mm to 450mm × 14.5mm to 65mm)
• 外层区域: 更大的真空区域，用于场计算
• 内部区域: 精确包围主动部件的区域

3.2 运动定义

• Band: 包含初级和线圈的运动部件
• 运动方向: X轴方向直线运动

电磁设计特点

4.1 极槽配合

• 极数: 11对极(24个永磁体)
• 槽数: 12槽
• 极距: 16mm
• 槽距: 14.667mm

4.2 绕组配置

• 线圈节距: 集中绕组
• 相数: 典型的三相系统(从线圈数量推断)
• 排列: 等间距分布，适合直线电机应用

仿真设置特性

5.1 求解器配置

• 类型: 瞬态场求解器(Transient)
• 维度: 2D平面模型(XY平面)
• 深度: 75mm(模型在Z方向的延伸)

5.2 网格和精度

• 自适应网格: 支持自适应网格细化
• 边界处理: 完美匹配层或气球边界条件

技术优势

6.1 设计完整性

• 完整的磁路设计，包括主磁路和漏磁路径
• 精确的材料模型，包含非线性特性和损耗计算
• 合理的边界条件设置，确保计算精度

6.2 工程实用性

• 参数化设计(如变量'a'的定义)
• 模块化几何构建，便于修改和优化
• 标准的材料库引用，确保结果的可比性

应用领域

该仿真模型适用于：

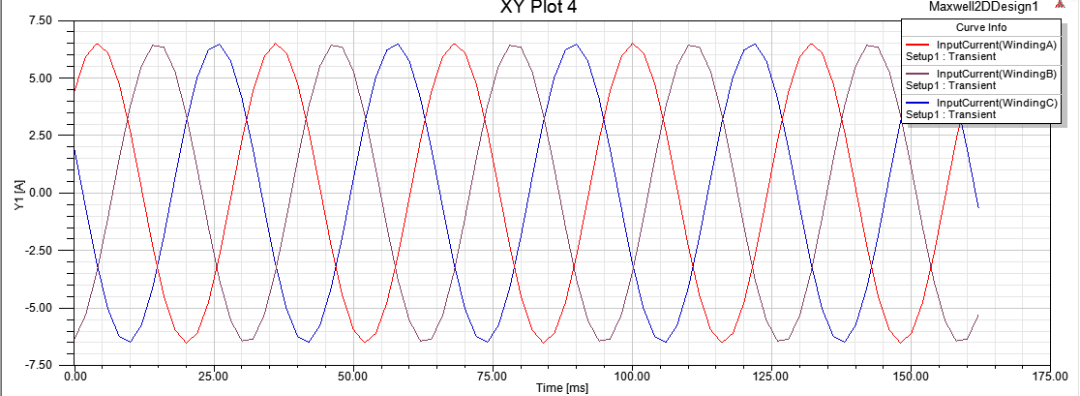

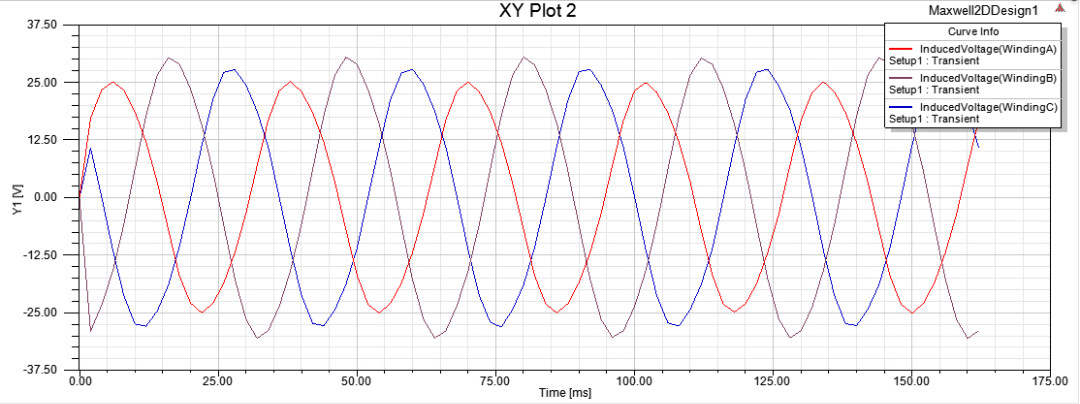

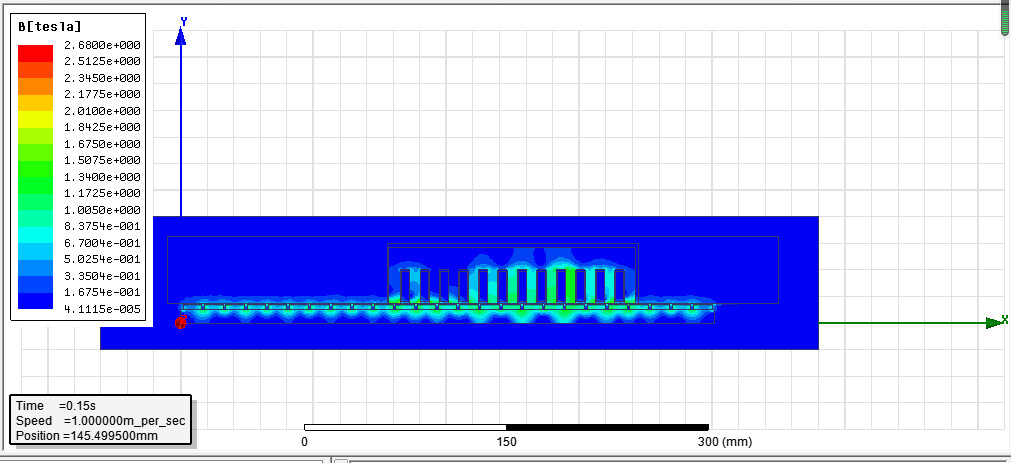

1. 直线电机电磁性能分析

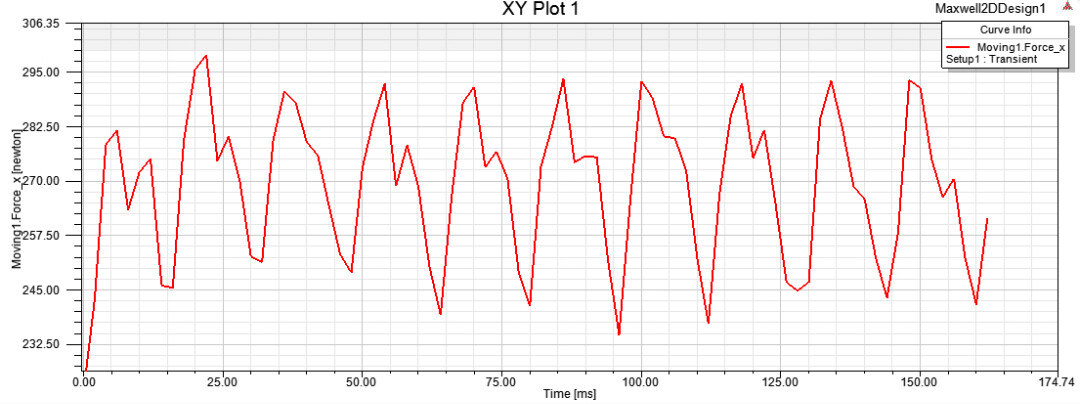

2. 推力、法向力计算和优化
3. 损耗分析和效率计算
4. 温度场和结构场耦合分析
5. 控制系统设计和验证

总结

这个Ansoft Maxwell项目展示了一个专业级的永磁同步直线电机电磁仿真模型，具有结构合理、材料定义准确、边界条件完整等特点。模型采用了先进的几何建模技术和材料特性定义，能够准确预测电机的电磁性能，为电机设计和优化提供了可靠的仿真平台。项目的模块化设计和参数化特性也便于进行不同设计方案的分析比较。
