JVM整体结构及内存模型

SYLGGTC0015

364人浏览 · 2026-04-05 18:23:04

SYLGGTC0015 · 2026-04-05 18:23:04 发布

JVM内存模型定义了Java程序运行时数据的存储区域，共分为六大区域：堆、方法区（元空间）、虚拟机栈、本地方法栈、程序计数器、直接内存。其中堆和方法区线程共享，其他为线程私有。

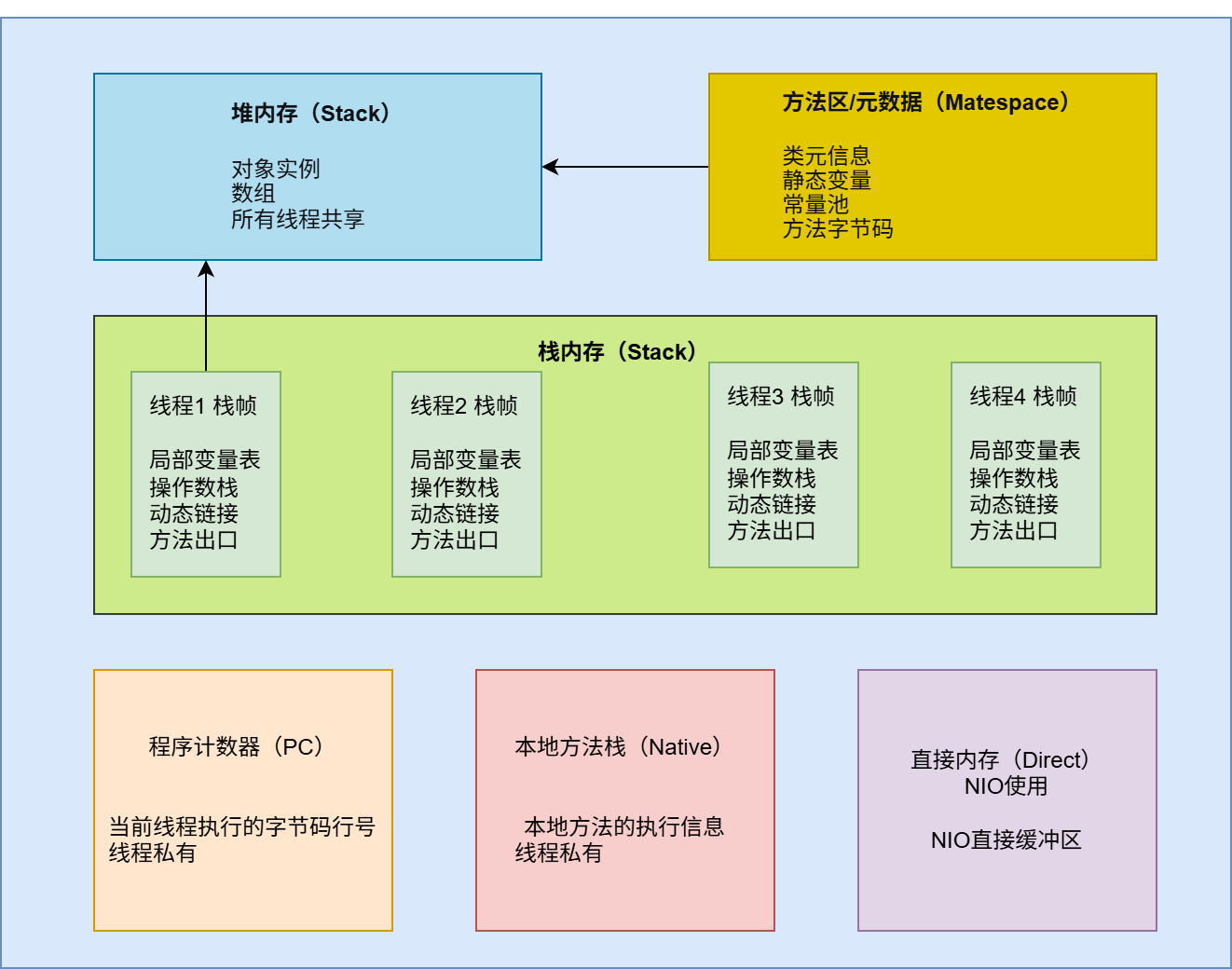

一、运行时数据区域概览

二、各区域详细说明

1. 堆内存（Heap）

堆内存（Heap）是 JVM 管理的最大的一块内存区域，被所有线程共享，专门用于存储对象实例和数组。

属性	说明
存储内容	对象实例、数组
线程共享	是
生命周期	JVM启动时创建，JVM关闭时销毁
GC管理	是，主要回收区域

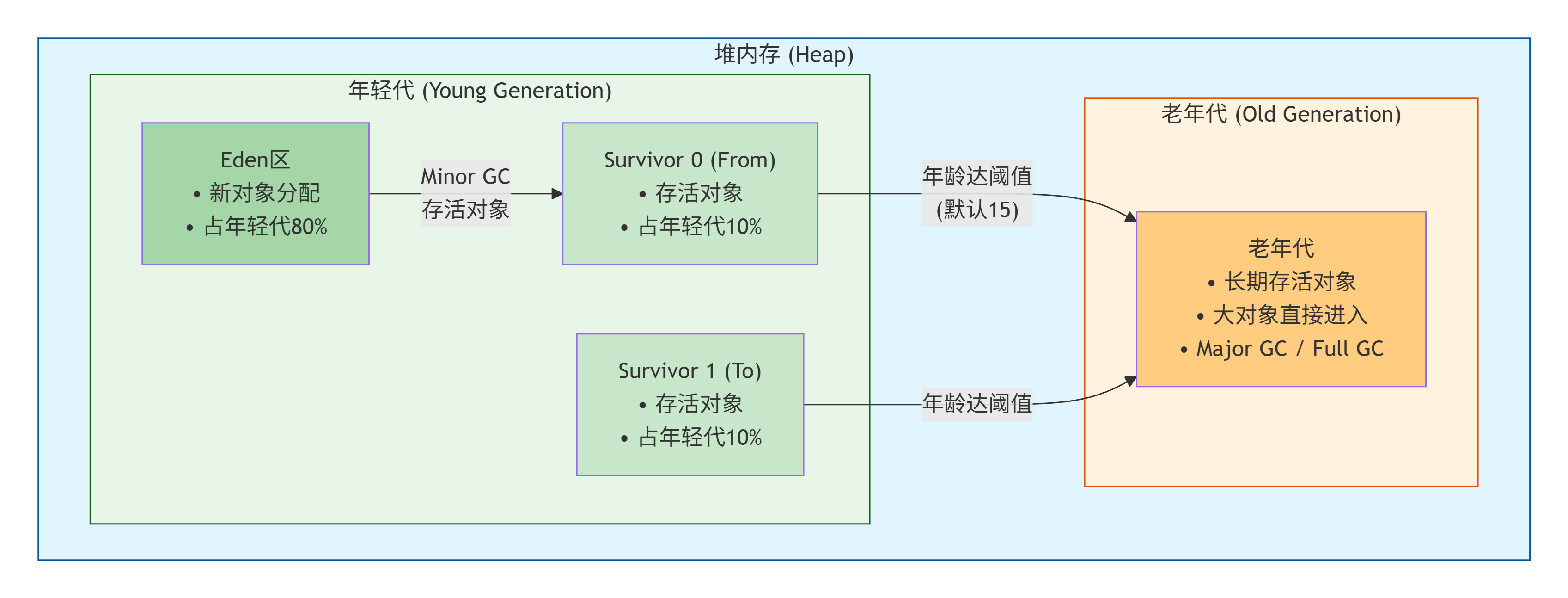

堆的分代结构:

2. 方法区（Method Area）/ 元空间（Metaspace）

元空间（Metaspace）是 JDK 8 开始用来存储类元数据（如类名、方法信息、字段信息、常量池等）的内存区域，它使用本地内存（Native Memory）而非虚拟机内部内存，从而避免了经典的 OutOfMemoryError: PermGen space 问题。

属性	说明
存储内容	类元信息、静态变量、常量池、方法字节码
线程共享	是
位置变化	Java 7：永久代；Java 8+：元空间（本地内存）
GC管理	部分（常量池回收、类卸载）

3. 栈内存（Stack）

栈（JVM Stack）是线程私有的内存空间，而栈帧（Stack Frame）是栈中的元素/单元。可以理解为：栈是载体容器，栈帧是放入其中的具体内容。

属性	说明
存储内容	栈帧（局部变量表、操作数栈、动态链接、方法出口）
线程私有	是
生命周期	与线程相同
异常	StackOverflowError、OutOfMemoryError

生成时机：栈帧在每次调用方法时创建，压入当前线程的栈顶。
销毁时机：方法正常返回或异常结束时销毁，从栈顶弹出。

每个栈帧包含：

局部变量表：存储方法参数和局部变量
操作数栈：存放计算过程中的中间结果
动态链接：指向运行时常量池的符号引用
方法出口：方法执行后返回的地址

4. 程序计数器（PC Register）

程序计数器是一块很小的内存区域，每个线程私有，用于存储当前线程所执行的字节码的行号指示器（即下一条要执行的指令地址）。

属性	说明
存储内容	当前线程执行的字节码行号
线程私有	是
唯一无OOM区域	不会出现OutOfMemoryError

5. 本地方法栈（Native Method Stack）

本地方法栈是一块线程私有的内存区域，专门用于支持 Native 方法（如使用 C/C++ 编写的底层方法）的执行，为这些方法提供服务（如局部变量存储、操作数栈等）。

属性	说明
存储内容	本地方法（Native方法）的执行信息
线程私有	是
作用	为JVM执行Native方法服务

6. 直接内存（Direct Memory）

直接内存是 NIO（New I/O）中引入的一块特殊内存区域，它不在 JVM 堆内管理，而是由操作系统直接分配和管理的本地内存，用于提高 I/O 操作的性能（避免数据在 JVM 堆和本地内存之间来回拷贝）。

属性	说明
存储内容	NIO直接缓冲区
分配方式	通过ByteBuffer.allocateDirect()
特点	不受堆大小限制，但受物理内存限制

三、内存区域对比

区域	线程共享	存储内容	GC回收	OOM风险
堆	是	对象实例	是	高
方法区/元空间	是	类元数据、静态变量	部分	中
虚拟机栈	否	局部变量、操作数栈	否	StackOverflow
程序计数器	否	字节码行号	否	无
本地方法栈	否	Native方法信息	否	中
直接内存	否	NIO缓冲区	否	中

四、常见问题

1. 内存溢出场景

异常	产生区域	原因
OutOfMemoryError: Java heap space	堆	对象过多，GC无法回收
OutOfMemoryError: Metaspace	元空间	加载类过多
StackOverflowError	栈	递归过深
OutOfMemoryError: Direct buffer	直接内存	NIO缓冲区未释放

2. 参数配置

# 堆内存
-Xms2g      # 初始堆大小
-Xmx2g      # 最大堆大小
-Xmn512m    # 年轻代大小

# 元空间（Java 8+）
-XX:MetaspaceSize=256m   # 初始元空间大小
-XX:MaxMetaspaceSize=256m # 最大元空间大小

# 栈内存
-Xss1m      # 每个线程栈大小
