景芯SoC 40nm后端实战课

景芯团队专家老师1v1辅导学员，让您快速超越同龄人！景芯训练营主打文档+服务器实战，我们不卖视频，只提供免费导学视频！我们选取景芯HD6850项目中的橙色域子系统（下图橙色部分）进行全流程实战培训，实战内容包括设计、验证、中端、后端全流程。希望您成为公司的中流砥柱后，给景芯团队介绍design servie业务（有提成），共同进步！

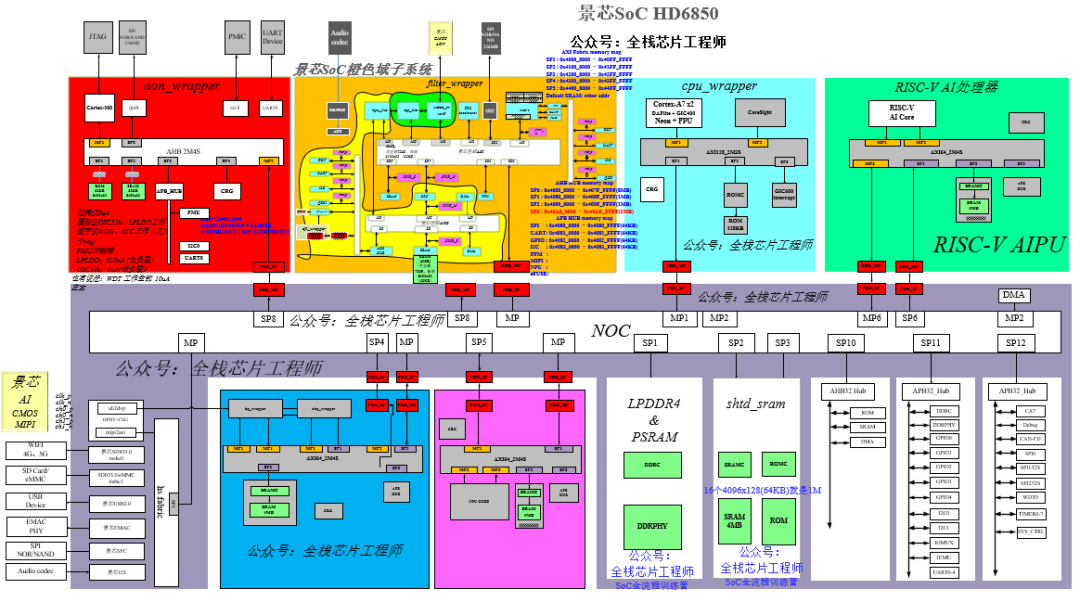

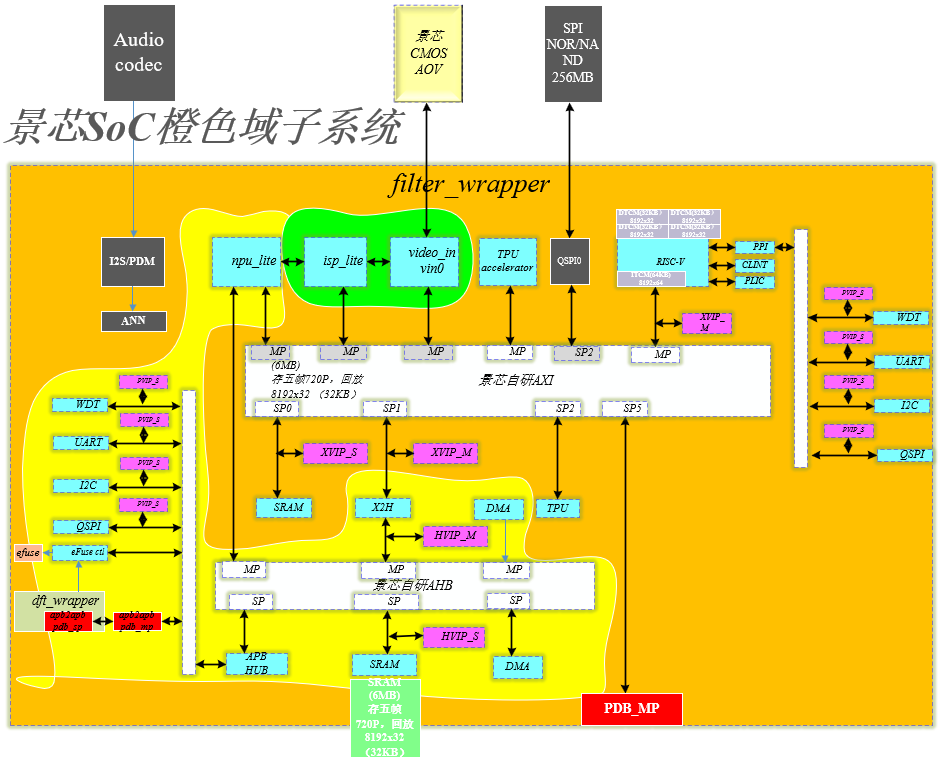

橙色子系统采用低功耗RISC-V自研架构，全部自研实现了AXI总线矩阵、AHB总线矩阵、MIPI DPHY软核、ISP-Lite、NPU-lite、SRAM、DMA、UART、I2C、QSPI/SPI等常用IP，项目设计验证架构如下：

02

景芯后端实战目录

Part.01

后端实战目录

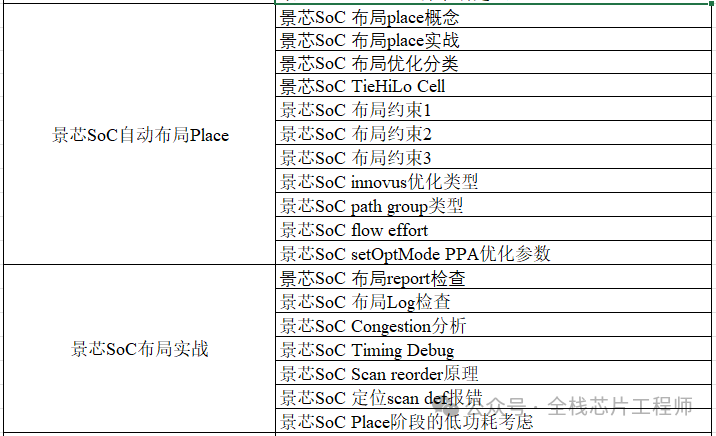

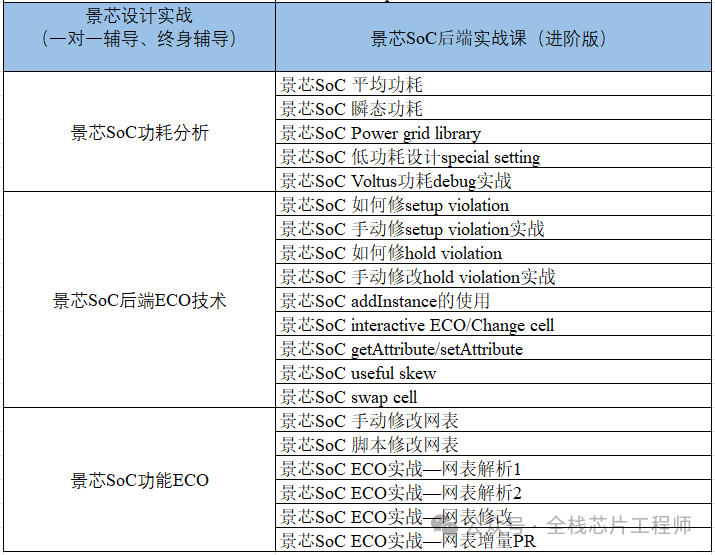

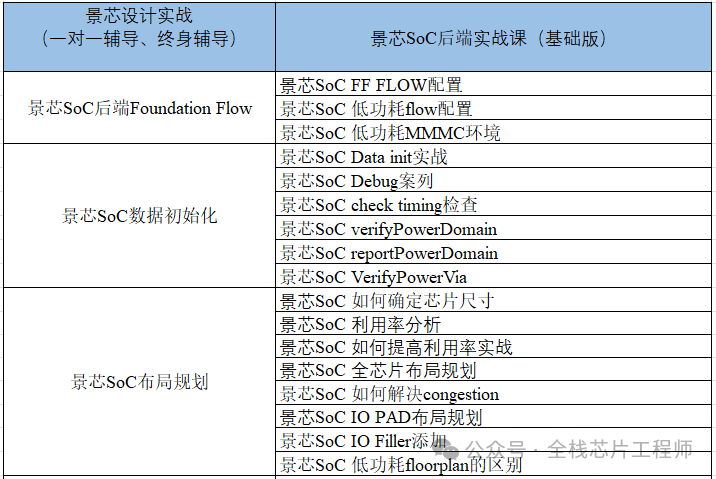

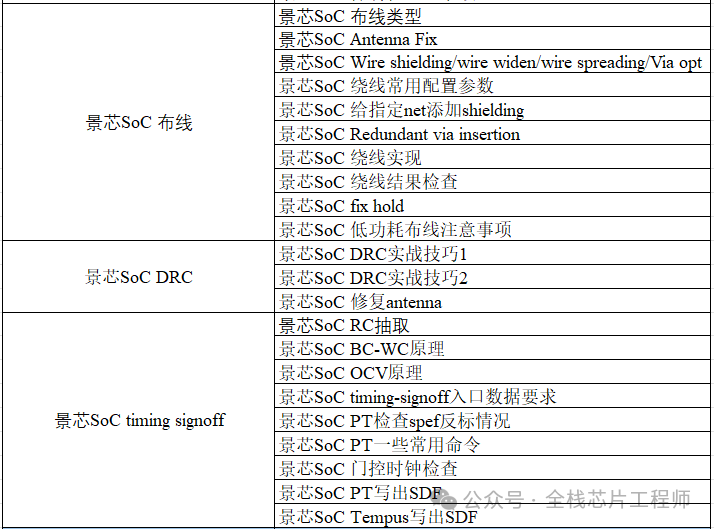

终身辅导、一对一辅导是景芯SoC训练营的特色！景芯SoC后端实战基础课最新课表如下：

Part.01

课程报名微信，扫描咨询我们吧

景芯SoC芯片全流程实战附属【知识星球】，一个包括设计、验证、DFT、后端全流程技术的交流平台，也是景芯学员的答疑平台！若您和我一样渴求技术，那欢迎扫下面二维码加入星球，共同进步！

全芯片UPF低功耗设计(含DFT设计)

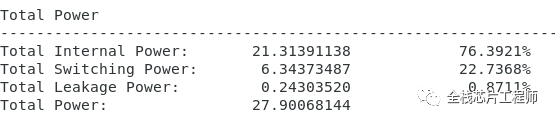

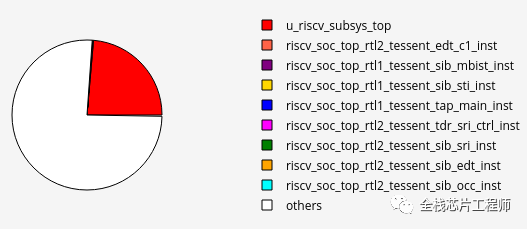

景芯SoC训练营培训项目，低功耗设计前，功耗为27.9mW。

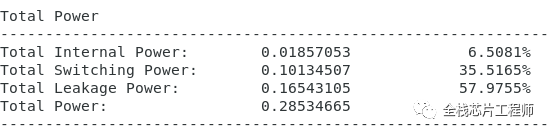

低功耗设计后，功耗为0.285mW，功耗降低98.9%！

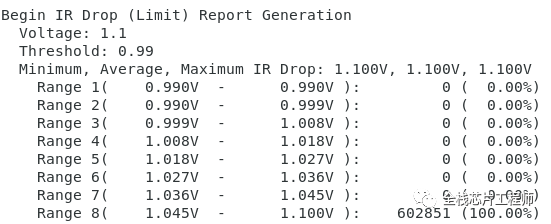

电压降检查：

低功耗检查：

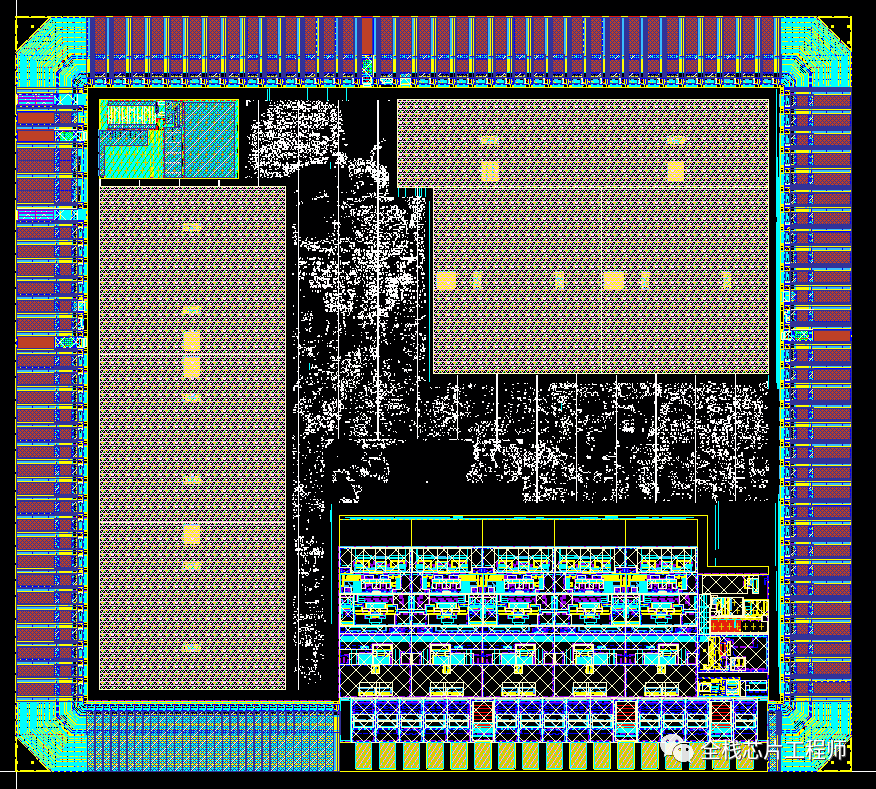

芯片的版图设计V1.0

芯片的版图设计V4.0

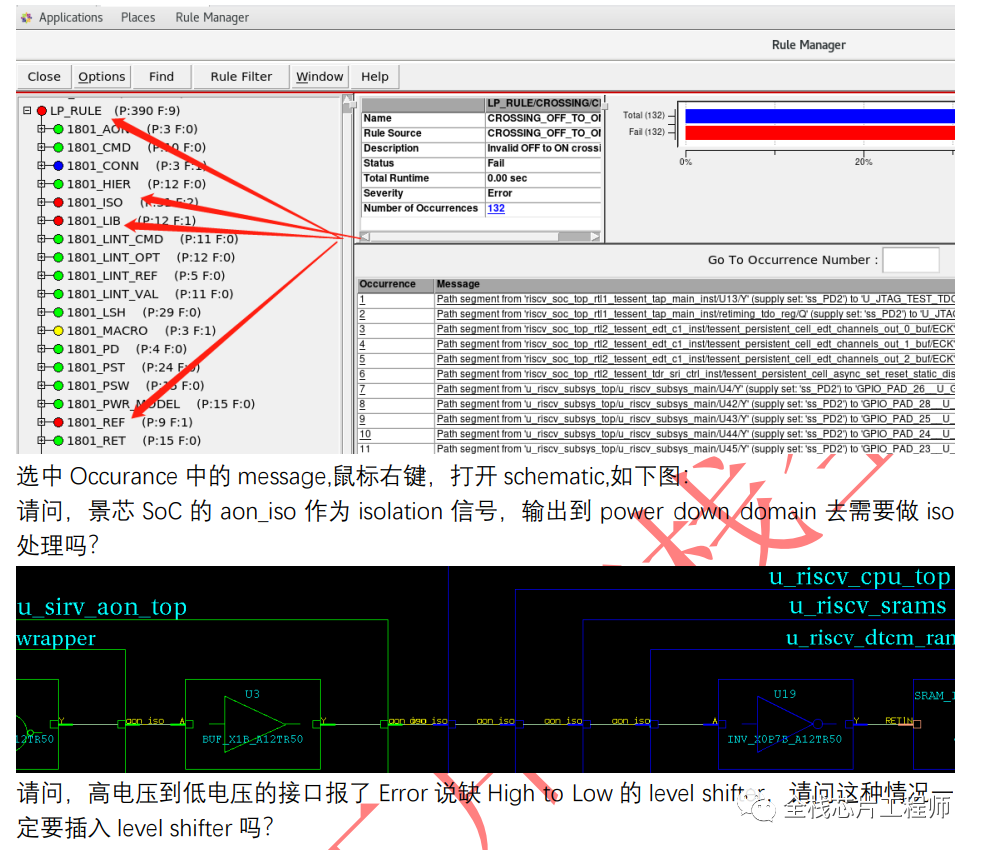

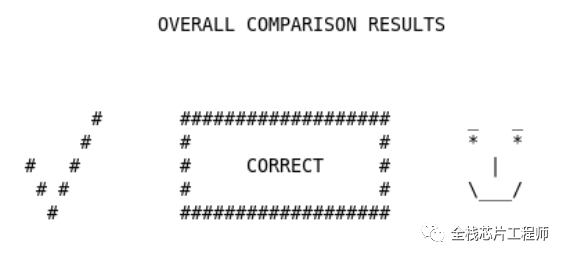

低功耗设计的DRC/LVS，芯片顶层的LVS实践价值极高，具有挑战性！业界独一无二的经验分享。

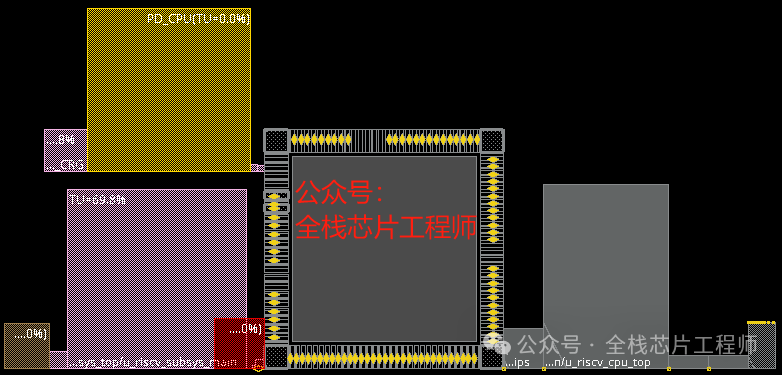

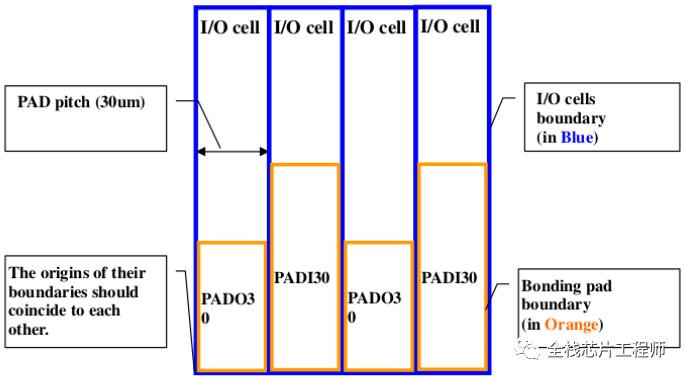

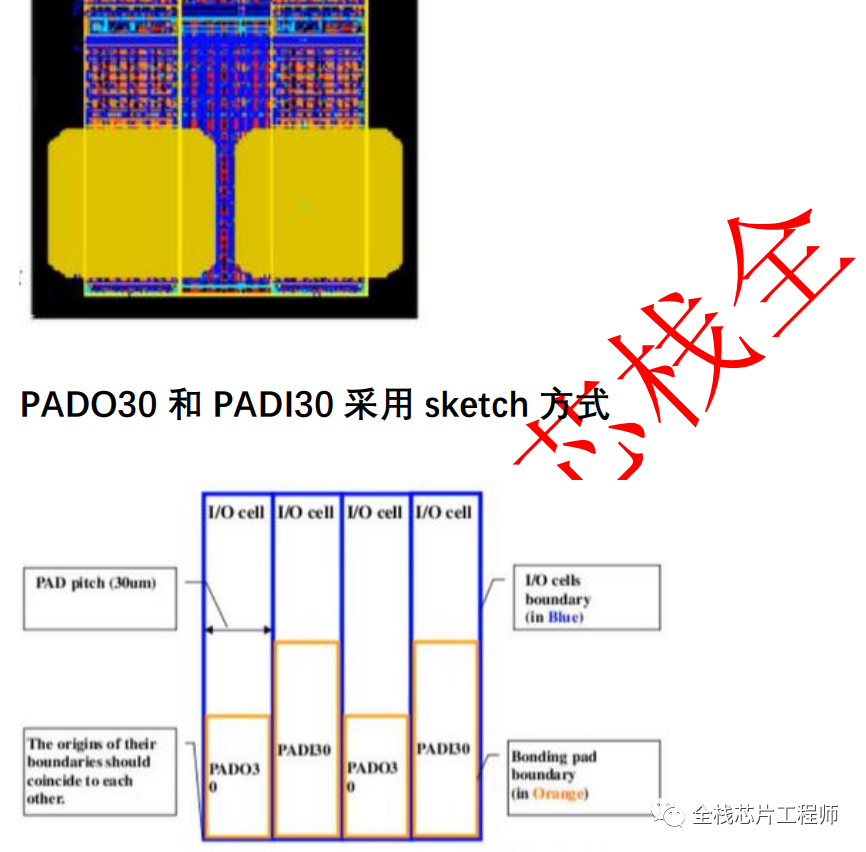

景芯训练营有同学问如何给IO添加PAD？请思考景芯SoC的IO和PAD如何实现最佳？

景芯训练营有同学问，同样的floorplan，有些同学很快跑完，有些同学则遇到大量DRC问题（EDA工具不停iteration）导致工具始终无法跑完，具体什么问题呢？

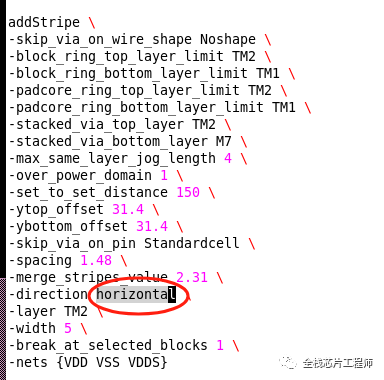

首先，小编发现该同学的stripe把TM2定义为了horizontal，而熟悉景芯工艺的同学知道，TM2的preference direction是VERTICAL。

查询景芯的lef库文件也可以确认：

用错方向有多大影响呢？大家上景芯SoC的后端flow实践一下吧，实践出真知。

景芯训练营有同学问，为啥PR花了一天一夜24个小时完成布线还大量DRC错误？小编已经将设计规模尽可能减小以加速PR设计，实际上2小时就可以跑完routing，为何这么慢？原因就是低功耗单元的走线。具体原因及解决办法欢迎加入景芯训练营讨论。

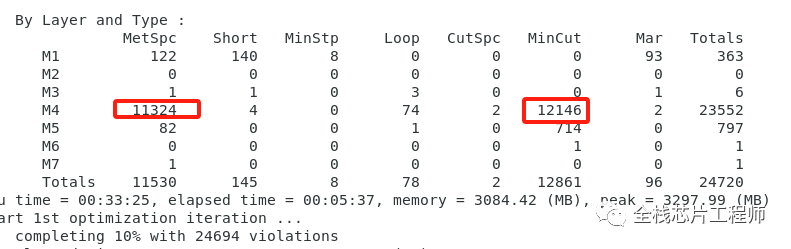

其错误主要集中在M4上，请思考如何解决。

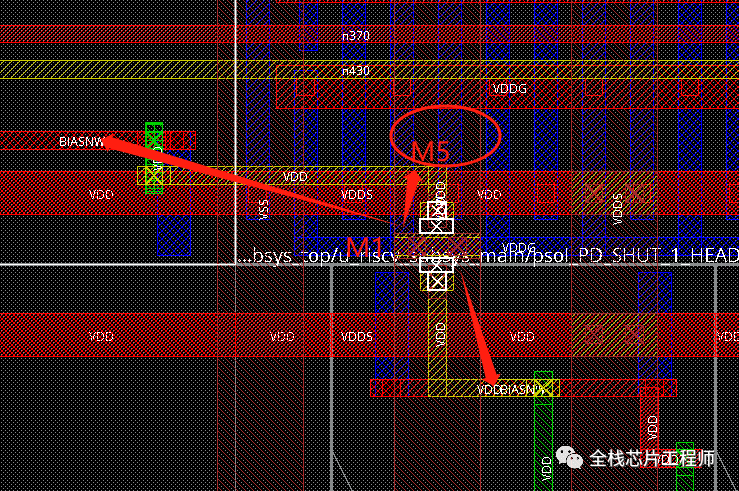

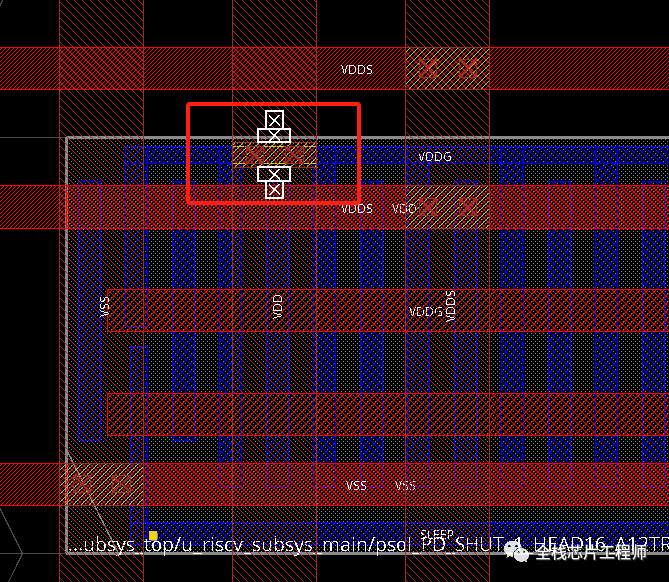

景芯训练营有同学问，power switch cell的secondPG pin(VDDG)从M1接出的，而不是M2, 请思考有什么问题？如何解决？

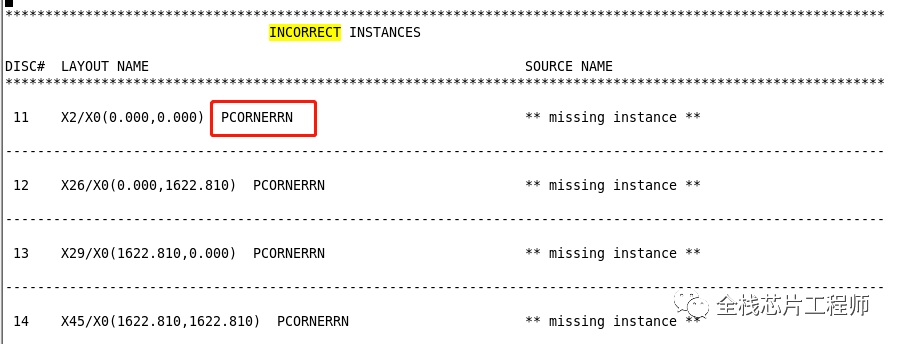

景芯训练营有同学问，景芯SoC培训营同学遇到Corner Pad LVS不过怎么处理？

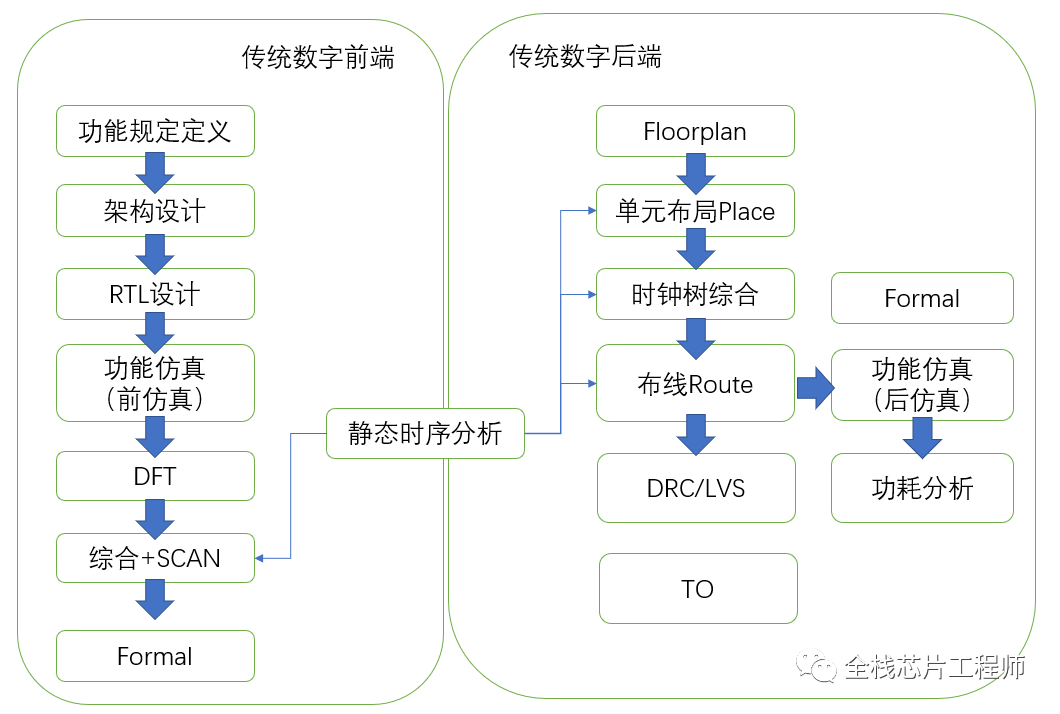

完成景芯SoC培训的前端设计仿真、DFT后，我们来到后端flow，本教程教你一键式跑完数字后端flow。

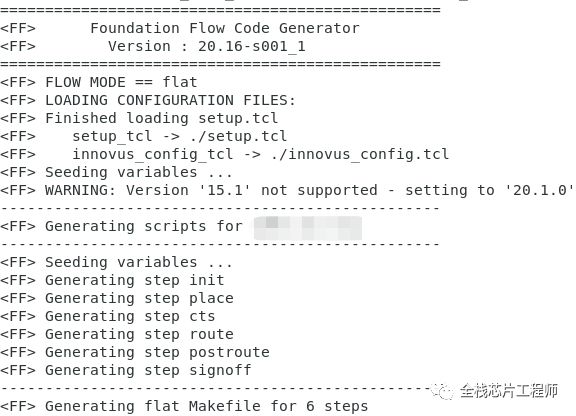

生成脚本命令如下：

tclsh ./SCRIPTS/gen_flow.tcl -m flat all

生成flow脚本之前需要配置setup.tcl等相关参数，具体参见【全网唯一】【全栈芯片工程师】提供自研的景芯SoC前端工程、DFT工程、后端工程，带你从算法、前端、DFT到后端全流程参与SoC项目设计。

景芯SoC训练营的同学问，为何innovus读取做好的floorplan def文件报Error? 首先看log:

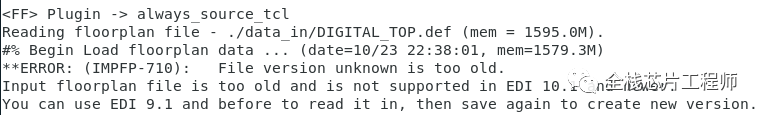

Reading floorplan file - ./data_in/DIGITAL_TOP.def (mem = 1595.0M).

#% Begin Load floorplan data ... (date=10/23 22:38:01, mem=1579.3M)

**ERROR: (IMPFP-710): File version unknown is too old.

以前EDI的时期，我们可以通过定义fp_file的方式来加载floorplan：

set vars(fp_file)        "./data_in/DIGITAL_TOP.def"

但是现在innovus升级并放弃了fp_file的加载方式，当然也可以用老版本的EDI9.1及以前版本来加入fp_file，然后转存为新版本，这方式明显没有必要。正如下log提示所说，检查log是非常好的工程师习惯。

Input floorplan file is too old and is not supported in EDI 10.1 and newer.

You can use EDI 9.1 and before to read it in, then save again to create new version.

小编的直觉告诉我，先去看看同学保存的def文件是哪个def版本?

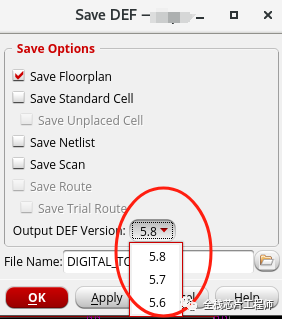

同学保存方式如下：

那么请问如何解决？请大家加入景芯训练营实践。

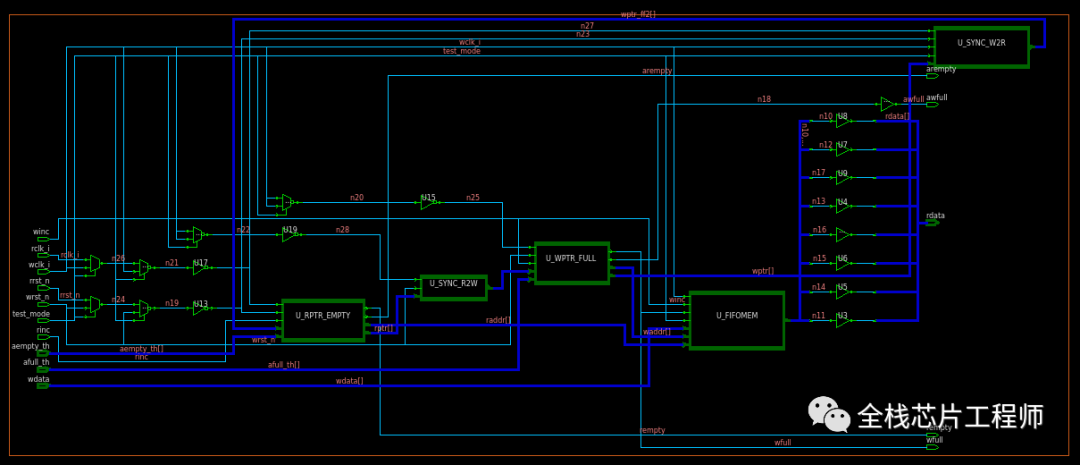

景芯SoC用了很多异步FIFO，关注异步RTL实现的同学，可以抓取异步FIFO出来看一下版图连线：

查看下所有异步FIFO cell的面积；

dbget [dbget top.insts.pstatus unplaced -p].area

查下所有异步FIFO的cell的名字：

dbget [dbget top.insts.pstatus unplaced -p].name

那么怎么抓出异步路径来观察版图走线呢？如何让report_timing呢？更多内容参见知识星球和SoC训练营。
