在重载铁路运输领域，列车纵向动力学特性直接关系到行车安全与运输效率。本套基于MATLAB开发的仿真系统，以MT-2型车钩缓冲器为核心，构建了覆盖列车牵引、制动、冲击试验及线路模拟的全场景仿真体系，为重载列车设计优化与运行安全评估提供了精准高效的技术工具。

一、系统核心基础：MT-2型缓冲器精细化建模

系统的核心优势在于对MT-2型摩擦式缓冲器的物理建模精度。该缓冲器作为我国重载铁路货车的核心部件，其结构包含楔组（中心楔块、楔块、固定斜板）、板组（外固定板、动板）、主系弹簧（外圆弹簧、内圆弹簧、角弹簧）及复位弹簧四大关键模块。

基于MATLAB的MT-2型车钩缓冲器的列车纵向动力学仿真，牵引制动特性，车辆冲击试验，线路模拟 根据'MT-2型缓冲器的结构建立了详细的数学模型，并应用于列车纵向动力学仿真 （带程序使用说明和源代码，原文献）

在数学建模层面，系统突破传统查表法、曲线拟合法的局限性，从物理本质出发实现多维度精准描述：

1. 力学特性分段建模：根据缓冲器工作原理，将加载过程分为楔组加载、楔组-板组加载两阶段，卸载过程分为楔组卸载、楔组-板组卸载两阶段，通过受力分析推导各阶段阻抗力传递系数。例如，楔组加载阶段考虑楔块与中心楔块、固定斜板、中心弹簧座的三向摩擦力，引入摩擦角与动态摩擦系数，建立阻抗力计算公式$F{1}=\psi{1}(F{m}-F{r})$（其中$\psi{1}$为楔组加载传递系数，$F{m}$为主系弹簧力，$F_{r}$为复位弹簧力）。
2. 动态特性实时计算：引入速度相关的动态摩擦模型$u=(a1+a2v)e^{-a3v}+a4$（$a1$-$a4$为实验拟合系数，$v$为摩擦副相对速度），结合构件运动速度矢量关系，实时更新摩擦系数，解决静态建模与实际动态工况的偏差问题。
3. 结构参数精准映射：基于缓冲器装车前后的结构变化，计算弹簧预压缩量与初始弹力。例如，外圆弹簧装车后压缩量$x{w1}=x{w0}-q\cdot l$（$x{w0}$为预压缩量，$q$为行程系数，$l$为装车后伸展尺寸），主系弹簧初始力$F{m1}=kwx{w1}+knx{n1}+4kjx{j1}$（$kw$、$kn$、$k_j$分别为外圆、内圆、角弹簧刚度）。

二、核心仿真功能模块

（一）列车牵引工况仿真

牵引模块以la160.m为主程序、qianyin160.m/qianyin1100.m为子程序，支持单编万t级列车（1辆HXD1型电力机车+100辆C80货车）的起动与匀速运行仿真，核心功能包括：

1. 牵引特性精准复现：基于HXD1型机车牵引曲线，构建分段式牵引力模型。当速度$v\leq5km/h$时，牵引力保持700kN恒定；当$5{LT}=715.846-3.169v$；当$v>70km/h$时，牵引力按双曲线衰减$F{LT}=34371/v$，真实反映机车功率限制特性。
2. 多因素影响分析：支持车钩间隙（7mm/9.5mm/12mm）、线路坡度（-4‰~4‰）等参数调整，输出不同工况下的列车速度曲线与最大车钩力分布。例如，仿真结果显示，车钩间隙从12mm减小至7mm时，牵引工况最大车钩力可降低11.1%；3‰上坡坡度下，列车稳态速度较平道下降46.6%，体现线路条件对牵引性能的显著影响。

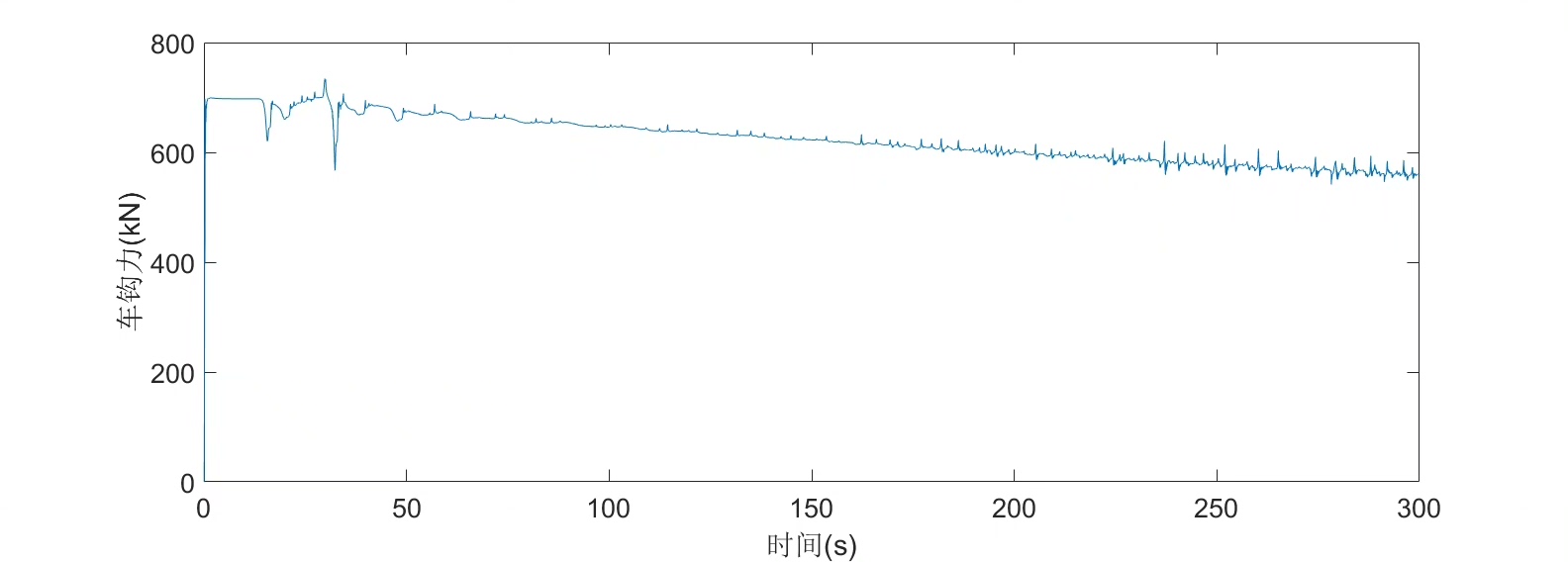

3. 关键参数实时输出：自动计算并存储各车辆位移、速度、加速度及相邻车钩力数据，通过plot函数生成速度-时间曲线、车钩力-时间曲线，直观展示列车起动过程中的动态响应。

（二）列车制动工况仿真

制动模块分为常用制动与紧急制动两大子模块，分别以zhidongmain.m/zhidong14.m、jjzhidong.m/jjzhidong14.m为核心程序，实现制动过程的全维度仿真：

1. 制动特性差异化建模：
   - 常用制动：制动缸压力按缓变曲线升压，$t\in[0.1i,110+0.1i]$（$i$为车辆编号）时，压力$p=0.091t-0.0091i$，最终稳定在100kPa，制动力温和增长，适合常规减速场景。
   - 紧急制动：制动缸压力快速升压，$t\in[0.05i,20+0.05i]$时，压力$p=21.5t-1.075i$，最高达430kPa，同时激活机车再生制动，制动力峰值达460kN，制动效率显著提升。
2. 制动性能多指标评估：输出制动时间、制动距离、最大车钩力三大核心指标。以80km/h初速度平道制动为例，常用制动时间121s、距离1673m、最大压钩力1092kN；紧急制动时间38s、距离530m、最大压钩力1819kN，数据差异符合实际制动特性，为制动策略优化提供依据。
3. 坡道与车钩间隙影响分析：支持-8‰~8‰坡度仿真，结果显示，8‰下坡坡度下常用制动距离较平道增加37.6%；车钩间隙对制动车钩力分布无明显规律，但小间隙可减少制动初期的冲击波动。

（三）车辆冲击试验仿真

冲击模块以c11main.m/chongji11、c23.m/chongji23.m为核心，模拟调车作业中车辆碰撞场景，用于验证MT-2型缓冲器特性：

1. 冲击场景灵活配置：支持2车、5车等多编组冲击，冲击初速度可设置为5-8km/h（覆盖实际调车速度范围），被冲击车辆初始静止，模拟真实调车碰撞过程。
2. 缓冲器特性验证：通过计算缓冲器行程与车钩力的关系，生成缓冲器动态特性曲线。例如，8km/h冲击速度下，缓冲器最大行程42mm（小于额定最大行程85mm），最大车钩力1850kN（小于额定阻抗力2270kN），且加载-卸载曲线呈现明显滞回特性，摩擦能量耗散率达80%以上，符合MT-2型缓冲器设计标准。
3. 碰撞强度量化分析：引入碰撞强度系数$C$（最大距离处能量积分）、$E$（最小距离处能量积分）及比率$R=E/C\times100\%$，量化评估冲击过程的剧烈程度，为缓冲器性能优化提供量化指标。

（四）线路模拟仿真

线路模拟模块以moni.m为主程序、xianlu1_100.m为子程序，基于神池南-宁武西实际货运线路（11km），构建多工况耦合的复杂线路仿真环境：

1. 线路条件精准复现：
   - 坡道阻力：按实际线路纵断面设置16段不同坡度（1.5‰~-9.5‰），例如3500-3811.5m段坡度-8.4‰，模拟大下坡风险路段。
   - 曲线阻力：根据线路曲线参数（半径400-1500m），按公式$wr=600/R$（$R$为曲线半径）计算曲线附加阻力，如R=400m曲线段阻力达1.5N/kN。
   - 隧道阻力：对12段隧道（长度40-600m），按速度平方关系计算附加阻力$wt=k\cdot v^2$（$k$为隧道系数），模拟隧道内空气阻力变化。

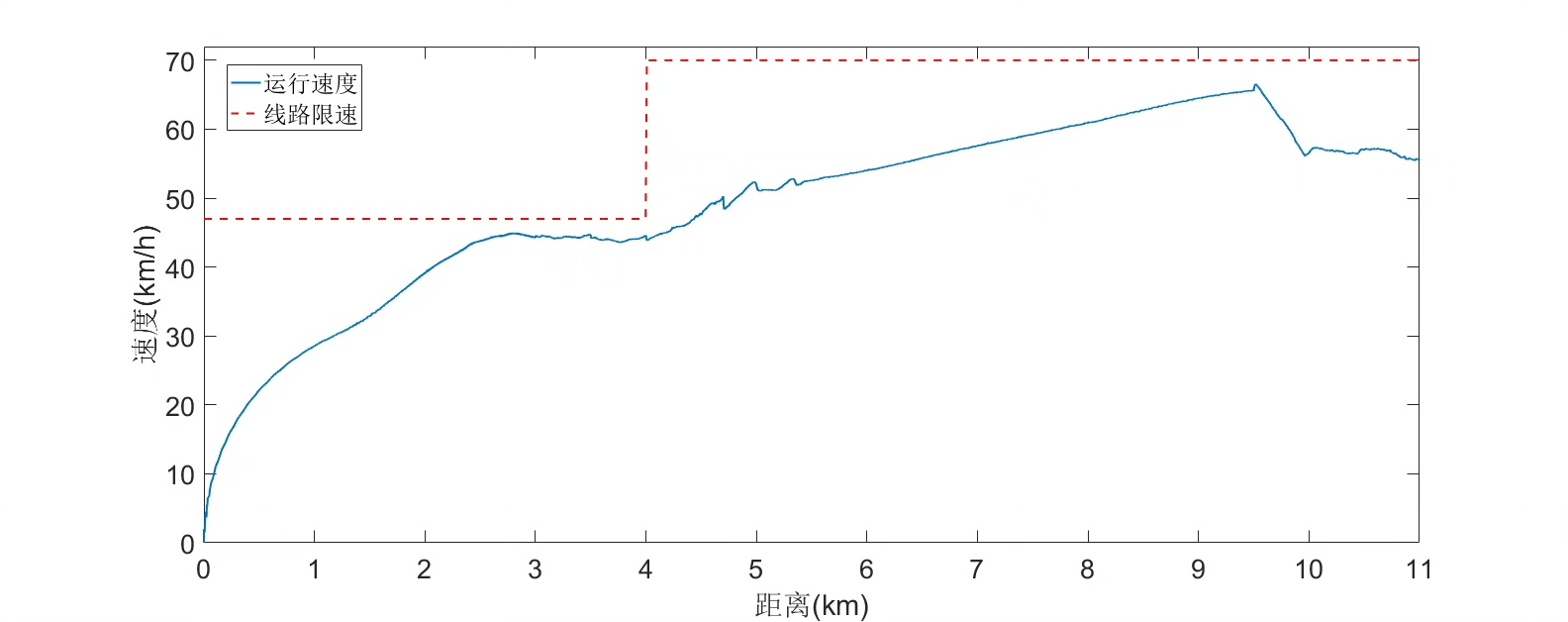

2. 司机操作逻辑融入：根据线路限速（如部分路段限速47km/h），自动调整机车牵引力与制动力，例如在3km处下坡路段触发常用制动，使速度稳定在限速范围内，模拟实际驾驶决策过程。

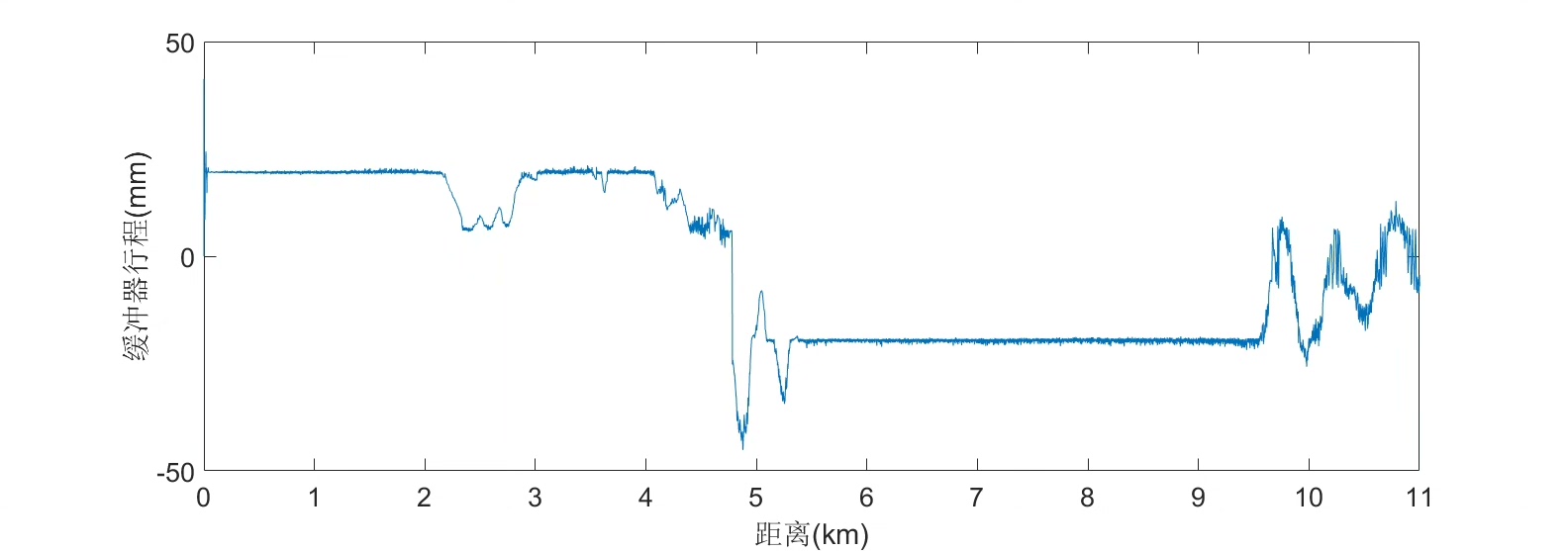

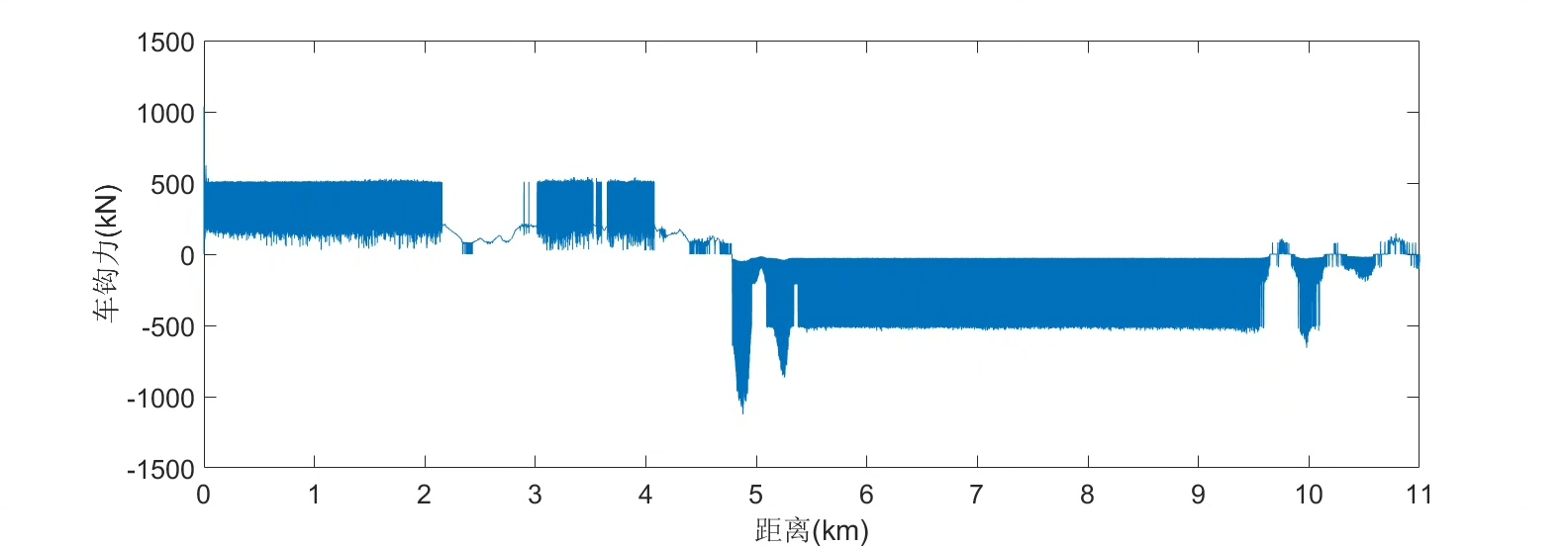

3. 长编组动态响应分析：输出全线路各车辆的速度、车钩力、缓冲器行程数据。以46号车为例，在5km处下坡制动时，最大压钩力达1124kN，缓冲器行程45mm，体现长编组列车在复杂线路下的纵向动态耦合效应。

三、程序运行与操作说明

（一）程序结构与依赖

系统采用“主程序+子程序”模块化设计，主程序负责参数初始化、微分方程求解与结果输出，子程序负责动力学模型计算（如缓冲器阻抗力、牵引力/制动力、列车阻力）。核心依赖MATLAB的ode45函数（4-5阶龙格-库塔法），实现非线性微分方程组的自适应步长求解，兼顾计算精度（误差控制在1e-6）与效率（101辆车3000s仿真约需5-8分钟）。

（二）参数调整与运行步骤

1. 基础参数设置：在主程序中修改n（车辆数）、v0（初始速度）、t1（仿真时间），例如制动仿真需将t1设为167s（避免速度为负报错）；在子程序中修改dr（车钩间隙）、po（坡道阻力系数）等参数。
2. 工况选择与运行：直接运行对应主程序（如牵引仿真运行la160.m，线路模拟运行moni.m），MATLAB自动执行初始化、积分求解、结果计算，左下角显示“正忙”表示计算中。
3. 结果查看与绘图：程序自动生成关键曲线（如figure(61)为速度-时间曲线，figure(1)为1号车钩力曲线），也可通过load函数调用.mat结果文件，使用plotpicture.txt中的代码绘制多工况对比图（如不同车钩间隙最大车钩力对比）。

（三）结果输出与分析

仿真结果以数组形式存储，关键输出包括：

• t：时间序列（s）
• y：车辆状态矩阵（每2列对应1辆车，第1列为位移m，第2列为速度m/s）
• s：缓冲器行程矩阵（mm）
• Fc：车钩力矩阵（kN）
• smax/Fcmax/Fcmin：最大缓冲器行程、最大/最小车钩力

通过这些数据，可分析列车在不同工况下的动态性能，例如牵引工况最大车钩力位于车尾（98号车），制动工况最大车钩力位于中间车辆（50号车附近），为列车编组优化与安全运行提供数据支撑。

四、系统价值与应用场景

本仿真系统凭借MT-2型缓冲器的精细化建模与全工况覆盖能力，可广泛应用于重载铁路领域的多个场景：

1. 缓冲器性能验证：通过冲击试验仿真，验证MT-2型缓冲器的阻抗力、行程、能量吸收特性是否满足设计要求，替代部分物理试验，降低研发成本。
2. 列车运行安全评估：模拟复杂线路（坡道、曲线、隧道）与操作工况（起动、制动）下的车钩力分布，识别潜在超限风险（如紧急制动最大车钩力1819kN需控制在车钩许用值内）。
3. 运营参数优化：分析车钩间隙、制动操纵方式等参数对列车动态性能的影响，例如推荐采用9.5mm车钩间隙，在减少冲击与降低成本间实现平衡。
4. 新车型研发支持：为C80货车、HXD1机车等车型的纵向动力学性能优化提供仿真工具，提前发现设计缺陷，缩短研发周期。

综上，本套MATLAB仿真系统实现了MT-2型车钩缓冲器与列车纵向动力学的深度耦合，其建模精度高、功能覆盖全、操作便捷，为重载列车的安全运行与技术创新提供了有力的数字化支撑。
