摘要

在‘双碳’战略与‘十五五’绿色建筑规划背景下，针对公共建筑能耗高、运维粗放及传统EMC模式监管难等痛点，本项目建设具有高度必要性。主要建设内容包括：部署集成边缘计算网关的感知体系，构建基于AI节能算法的能耗预测与负荷优化模型，以及开发全流程合同能源管理数字化平台。通过‘AI托管+数字化监管’模式，旨在实现建筑能效的主动式精准调控，降低运维成本，提升能源利用效率，为城市公共建筑群提供可复制的低碳转型方案，助力实现绿色建筑高质量发展目标。

---

---

第1章 项目概述与建设背景

第1章 项目概述与建设背景

本章作为项目建设的逻辑起点，旨在确立系统构建的宏观基调与工程边界。通过深度剖析宏观政策导向、行业技术演进趋势以及企业数字化转型战略诉求，明确项目启动的工程必然性与实施紧迫性。在架构设计愿景方面，本章确立了以信创深度适配、全链路安全防护为核心的建设原则，重点解决跨系统协同中的数据强一致性与业务连续性等核心工程痛点。

建设过程中将依托分布式架构实现无状态节点的动态扩缩容，通过标准化接口协议消除异构系统间的交互壁垒，构建具备高并发承载能力与纵向业务深度的数字化基座。本章所确立的建设目标与阶段化实施路径，为后续的技术选型、详细设计及工程交付提供了上位规划依据，确保技术演进路径始终与核心业务价值对齐，为全系统的稳定性与可扩展性奠定坚实的技术准则。

综上所述，本章通过对项目背景、建设目标及业务边界的系统阐述，为后续章节奠定基础，整体建设愿景框架如下图所示：

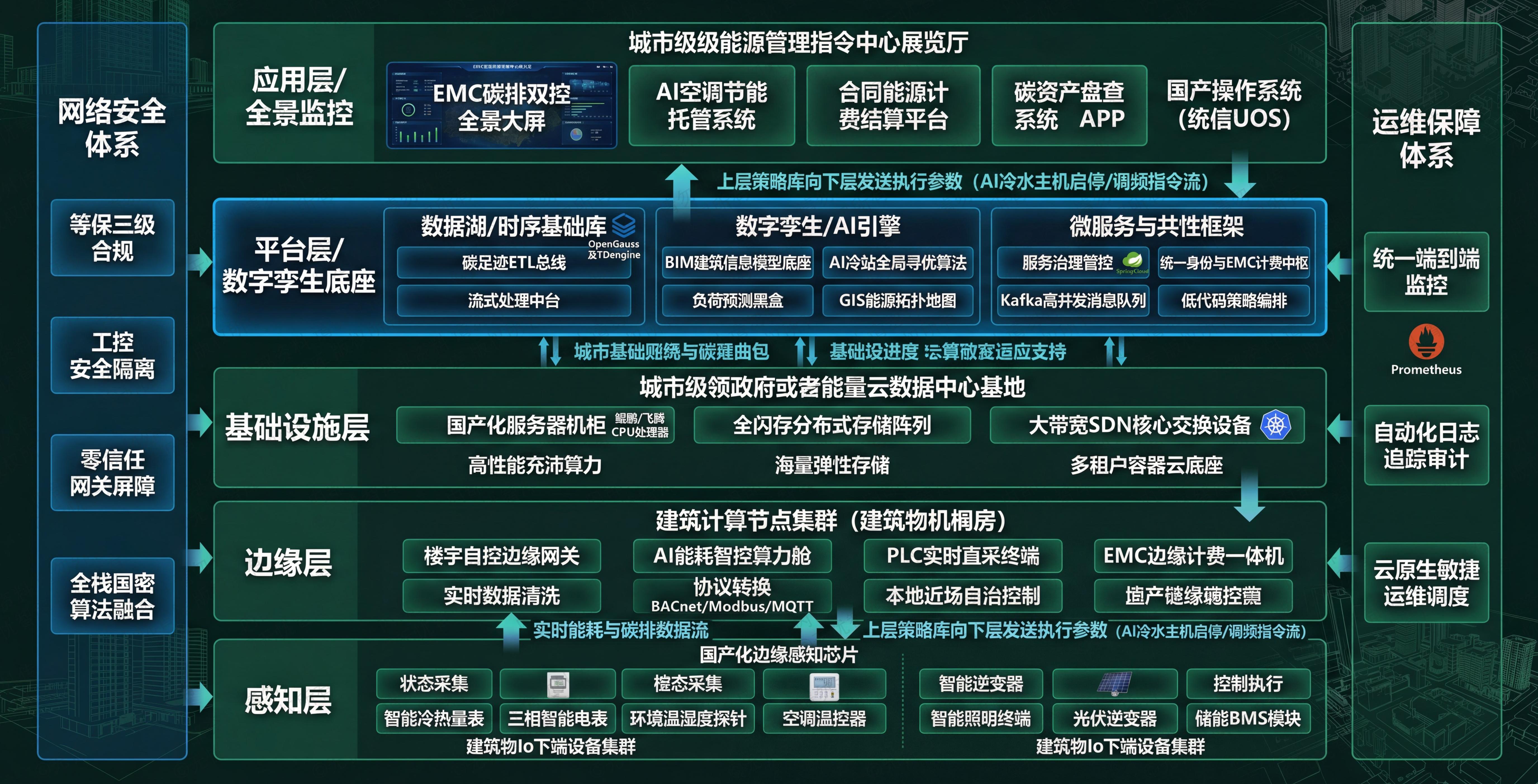

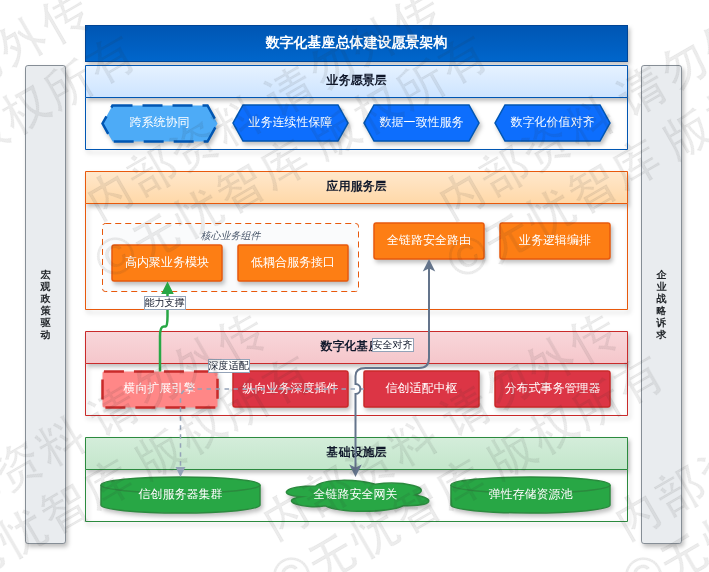

图：第1章 项目概述与建设背景

如上图所示，该框架涵盖了项目的宏观驱动力、核心技术路线与最终业务愿景，确立了从底层基础设施到上层应用服务的全栈建设逻辑。图示明确了各功能模块间的逻辑解耦关系与数据流转路径，为后续章节中关于系统架构、功能模块及安全体系的详细设计提供了清晰的指导框架。

1.1 建设背景与"十五五"政策导向

1.1 建设背景与"十五五"政策导向

在全球应对气候变化及国家“双碳”战略的宏观背景下，公共建筑作为城镇碳排放的三大核心来源，其节能降碳已由“局部试点”转向“全面强制”的深水区。根据国家发改委、住建部《加快推动建筑领域节能降碳工作方案》及“十五五”规划预研导向，明确要求到2030年新建建筑全面执行超低能耗标准，并实现既有建筑节能改造的规模化增长。政策导向已从单纯的能耗总量控制，向建筑全生命周期碳足迹追踪及电力需求侧响应（VPP）深度演进，这标志着建筑能源管理必须进入高精度、实时化的数字化新阶段。

1.1.1 宏观政策与行业痛点分析

当前我国公共建筑在能源运维实践中面临严峻的系统性挑战，其核心痛点集中于以下四个工程维度：

1. 数据孤岛与感知缺失：传统建筑内部的空调、照明、给排水等子系统多采用烟囱式架构，Modbus、BACnet、LonWorks等协议互不兼容，导致能源数据采集频率低、颗粒度粗，无法支撑跨系统的全局关联分析。
2. 控制策略滞后与粗放：现有的建筑自动化系统（BAS）多基于固定阈值的静态控制，缺乏对人员密度、室外气象及电价波动的动态感知，导致“空载运行”与“过度补偿”现象频发。
3. 能效评估失真：由于缺乏精准计量器具与科学的基准线（Baseline）模型，节能评估多依赖离线人工核算，无法实时反映系统真实的性能系数（COP）变化。
4. 运维高度依赖人工经验：设备故障预警机制缺失，表现为“事后报修”，缺乏基于运行大数据的预测性维护手段，导致设备全寿命周期成本（LCC）居高不下。

下表总结了公共建筑能源管理的技术瓶颈与演进需求：

维度	传统运维现状	数字化演进需求
数据采集	人工抄表/离线报表，频率以天为单位	亚秒级实时采样，支持全域协议解析
控制逻辑	基于PID定值控制，人工手动调节	基于AI预测的自适应控制与负荷预测

1.1.2 数字化转型与绿色建筑融合契机

进入“十五五”周期，新一代信息技术与建筑节能技术的深度融合，为破解行业痛点提供了底层工程路径。物联网（IoT）、边缘计算及生成式AI（AIGC）的成熟，推动建筑从物理空间向具备自学习能力的“生命体”演进。

首先，物联网与边缘计算技术打破了硬件边界。通过部署具备多协议解析能力的智能网关，系统实现对存量建筑末端设备的无损接入，将感知触角延伸至风机盘管与照明回路，为构建高精度能源数字孪生底座提供实时数据流。这种从感知层到决策层的毫秒级链路，是实现建筑柔性用能与电力需求侧响应的技术前提。

其次，AI大模型与强化学习算法将能效优化从“自动化”推向“智能化”。系统通过对历史气象、围护结构热工特性及人员活动规律的深度学习，构建非线性能耗预测模型，实时生成全局最优控制指令。例如，在空调系统中，AI可根据未来4小时的室外温度预测，提前调整冷机负荷与蓄冰策略，实现能源利用效率的帕累托最优。

最后，数字化转型重塑了管理范式。本平台通过构建统一的建筑数字基座，将绿色低碳理念贯穿于规划、建设、运维全生命周期。这不仅符合“数字中国”与“绿色建筑”双轮驱动的顶层设计，更是公共建筑实现从“粗放高耗能”向“精细零碳化”跃迁的必然契机。

综上所述，本章通过对宏观政策趋势与行业底层痛点的深度剖析，确立了公共建筑节能降碳的必要性与紧迫性，其整体业务背景逻辑如下图所示：

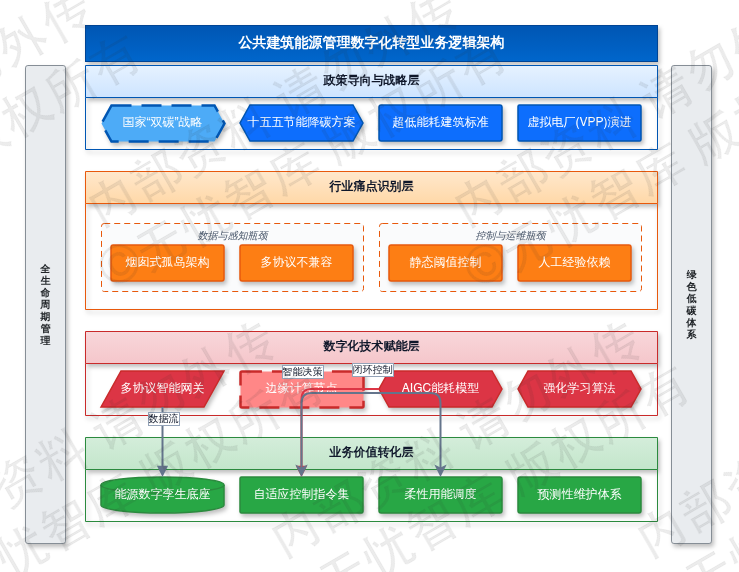

图：1.1 建设背景与"十五五"政策导向

如上图所示，该逻辑架构清晰展示了从国家双碳战略导向、行业痛点识别到数字化技术赋能的演进路径，为后续章节中关于平台功能设计与技术架构实现提供了坚实的业务依据与政策遵从框架。

1.2 项目建设目标与愿景

1.2 项目建设目标与愿景

本章节旨在确立市级公共建筑能效管理平台的顶层逻辑与演进路径。通过对短期技术落地与长期产业协同的深度解构，明确项目在数字化节能领域的工程边界与业务价值。本规划将从技术接入、AI托管、生态构建及社会效益四个维度出发，构建一套可量化、可落地、可复制的城市级能效治理体系，为后续系统的详细设计与工程实施提供核心指导。

1.2.1 总体建设目标

本项目的核心工程目标定位于构建高可靠、可扩展的城市级公共建筑能耗监管与能效提升平台。短期内，项目聚焦于存量数据汇聚与实时监控体系的建立，依托高精度边缘计算网关与非侵入式电力负荷拆解技术，实现市级首批重点公共建筑（涵盖行政办公、医疗卫生、教育科研等）能耗数据100%全量接入。系统引入基于深度学习的AI托管机制，对中央空调、照明及电梯动力系统进行动态负载预测，实现从“人工巡检”到“算法自调控”的跨越。

具体量化指标如下表所示：

关键指标分类	指标名称	建设目标要求
接入规模	覆盖公共建筑数量	≥500栋
节能成效	综合节能率提升	15% - 20%

长期来看，本项目旨在打破传统节能服务中信息不对称的行业壁垒，构建以数据为生产要素的城市级合同能源管理（EMC）生态圈。通过确立标准化的能效基准线（Baseline）计算模型与节能量核证（M&V）协议，平台为节能服务公司（ESCO）、金融机构与业主方提供透明的第三方监管保障，推动建筑能效从被动监测向主动式精准调控演进，最终实现城市建筑群落的负荷柔性响应。

1.2.2 业务与社会效益愿景

项目的建成是城市治理模式在双碳战略背景下的深刻变革。在业务效益层面，平台通过对EMC项目全生命周期线上化管理，显著降低节能改造的信用成本与交易成本。依托精准的能耗画像分析，财政部门可实现对公共机构运维经费的精细化核拨，预计每年节约财政性能源开支约12%-18%。同时，平台沉淀的海量脱敏数据将成为培育本地节能服务产业的“数据沃土”，吸引高水平ESCO企业入驻，激发节能技术研发与金融产品创新。

在社会效益与环境绩效维度，本项目直接支撑国家“双碳”战略。通过大规模能效优化，预计每年减少碳排放量约数万吨二氧化碳当量，为城市碳排放总量和强度“双控”目标提供硬性支撑。此外，项目作为市级绿色建筑标杆，其沉淀的工程经验与算法模型具备极强的可复制性，可作为标准模板向周边城市及工业园区推广。这不仅提升了城市能源利用效率，更在公共服务领域树立了数字化转型的典范，通过数据驱动的绿色低碳发展路径，实现经济增长与环境保护的深度协同。

综上所述，本章通过对建设目标与效益愿景的系统阐述，确立了项目从技术接入到产业生态构建的演进蓝图，总体建设逻辑如下图所示：

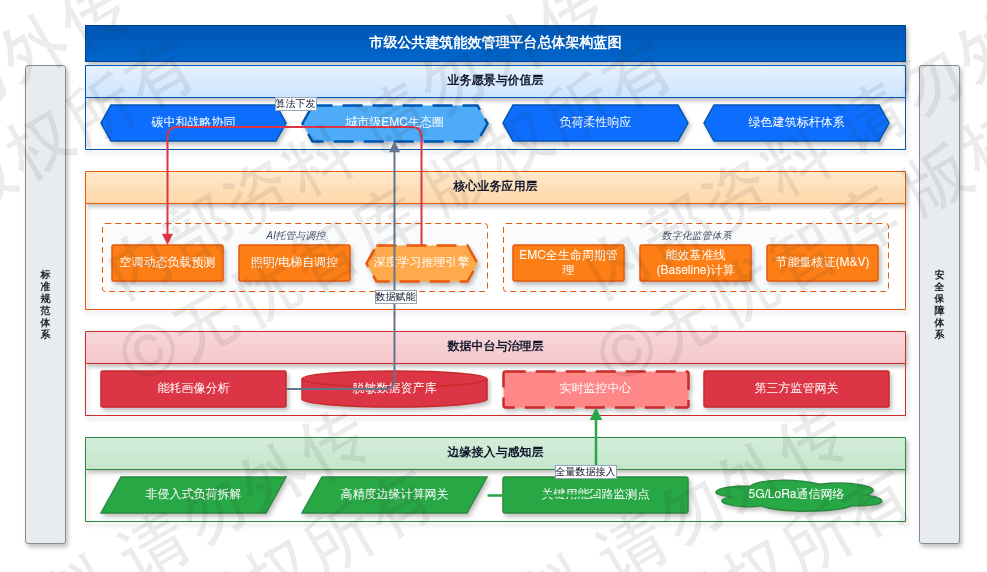

图：1.2 项目建设目标与愿景

如上图所示，该架构涵盖了从底层数据采集到顶层业务愿景的完整链路，通过量化指标与社会效益的深度耦合，明确了系统在实时监测、AI调控、EMC闭环及碳排管理等核心模块的建设优先级，为后续系统的详细设计与工程实施提供了清晰的指导框架。

1.3 建设范围与服务对象

1.3 建设范围与服务对象

本章节旨在界定项目的物理边界与逻辑边界，通过对建设范围的精确划分，确保技术实施路径与业务目标高度对齐。同时，通过对核心用户群体的深度画像分析，明确平台服务的核心诉求与业务场景，为后续的系统架构设计与功能模块开发提供逻辑支撑。

1.3.1 物理与逻辑建设范围

在本项目的实施框架下，建设范围被划分为物理感知边界与逻辑领域边界，分别对应底层设施的数字化改造与上层业务能力的解构。

1. 物理建设范围：全域感知与边缘触达
   物理范围以市属公共建筑为核心载体，涵盖办公楼、医院、学校及大型文体场馆。重点实施内容包括：

• 边缘网关部署：在各建筑配电房、暖通机房部署边缘计算网关，支持Modbus、BACnet、DL/T 645等工业协议，具备断点续传与本地逻辑控制能力，确保网络波动下的数据完整性。
• 传感器改造与加装：针对数据缺失环节，加装高精度智能电表、超声波能量计及温湿度传感器。通过对照明、空调末端、电梯及给排水系统的物理接入，实现能耗数据全口径采集。
• 通信网络覆盖：利用政务外网或构建基于LoRa/NB-IoT的物联专网，解决地下空间与管廊等弱信号区域的传输难题。

2. 逻辑建设范围：云端协同与业务重构
   逻辑范围通过软件定义能源管理，构建支撑全生命周期运营的数字化体系：

• 云端AI托管平台：构建基于微服务架构的能源大脑，集成负荷预测算法与设备健康度评估引擎，将原始脉冲信号转化为具备业务语义的能效指标。
• EMC业务支撑系统：实现合同能源管理全流程闭环，涵盖基准线核定、节能量核证（M&V）、收益分成结算及资产折旧管理，支持多套财务合规结算模型。
• 数据共享交换体系：建立标准化数据总线，向上对接市级双碳监管平台，向内打通物业管理系统（AMS）与楼宇自动化系统（BAS），实现跨系统数据路由。

下表定义了本项目核心物理设备的建设清单与技术要求：

物理组件名称	建设范围/覆盖对象	核心技术要求/规格
智能边缘网关	全市300+处公共建筑机房	支持1000+并发点位，具备信创国产化认证
能源计量终端	重点用能回路、空调末端	精度等级0.5S级，支持双向有功电能计量

1.3.2 核心用户群体画像

为确保平台能力与业务诉求精准匹配，本项目定义了三类核心用户群体及其典型使用场景。

1. 政府监管部门：宏观统筹与双碳领航者

• 用户画像：市发改委、住建局、机关事务管理局等监管主体。关注区域能耗“双控”目标达成及碳排底数摸排。
• 核心场景：通过GIS看板实时监控全市公建能耗分布，基于实时监测数据自动生成碳排放报告，并利用仿真模型为节能补贴政策提供数据支撑。

2. 公共建筑业主：资产增值与精细化管理者

• 用户画像：办公楼物业中心、医院后勤部、学校基建处。核心诉求为降低运营成本、提升舒适度及财务账单透明化。
• 核心场景：通过移动端实时查看能耗排名与漏损预警，自动生成多维度成本拆解账单，并利用AI算法动态调节空调设定值以优化能效。

3. 节能服务公司（EMC）：专业实施与价值实现者

• 用户画像：第三方能源管理公司、工程承包商。关注节能效益的精准计量与投资回报率（ROI）。
• 核心场景：监控在管项目运行状态与节能量达成率，利用平台公信力数据进行收益分成结算，并基于设备预警实现预测性维护，降低巡检成本。

综上所述，本章通过对建设范围及用户画像的系统阐述，为后续章节的功能模块设计与架构选型奠定了基础，整体建设范围与服务对象逻辑图如下图所示：

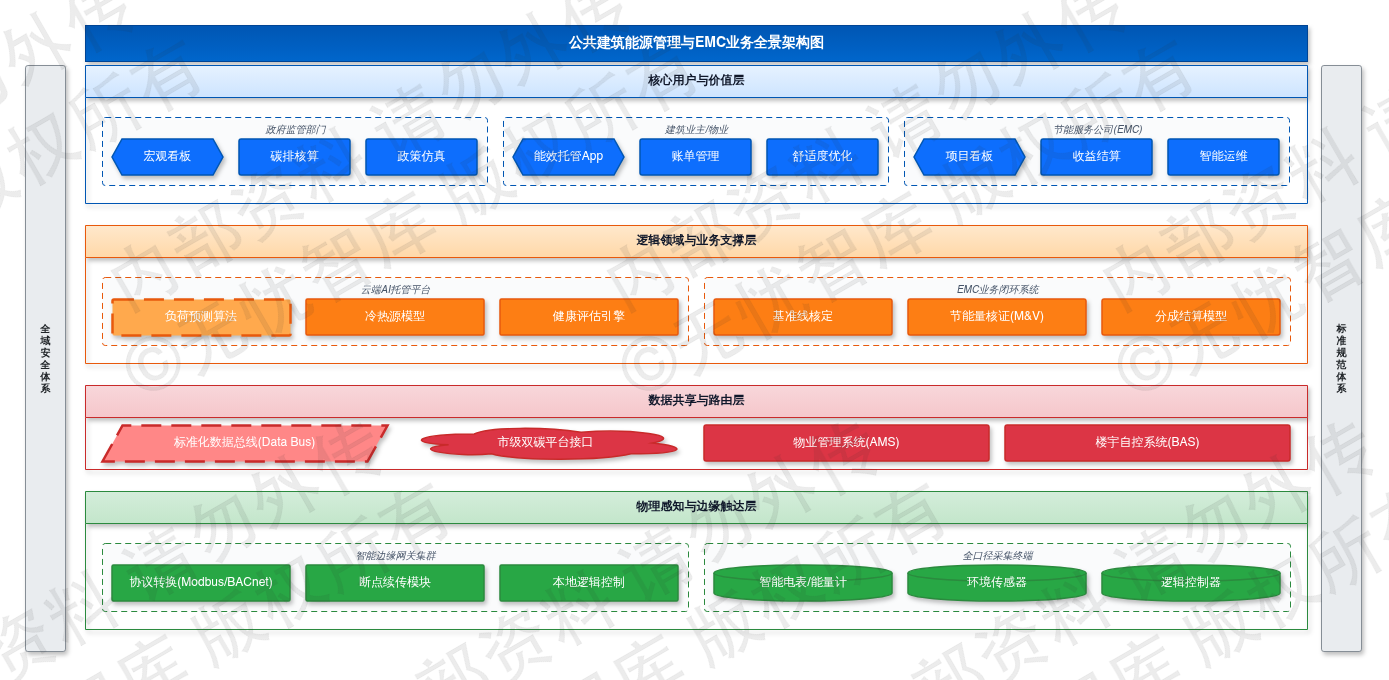

图：1.3 建设范围与服务对象

如上图所示，该图表清晰界定了物理感知层、逻辑处理层与核心用户层之间的交互关系。物理层的数据采集为逻辑层的算法运行提供基础支撑，逻辑层通过对数据的加工处理，最终为政府、业主及节能服务公司三类核心用户提供差异化的业务价值，确保了项目建设目标的精准落地与业务闭环。

1.4 建设内容概览

1.4 建设内容概览

本章节旨在确立项目的全局建设边界与核心工程轴线，通过软硬件一体化的系统性构建，实现能源流、数据流与业务流的深度整合。本项目建设内容以“感、传、知、用”为逻辑主线，涵盖了从底层物理感知层的终端改造，到边缘计算层的协议解析，再到云端应用层的算法赋能与管理重塑。通过标准化的工程路径，项目将构建一套具备高预测精度、强管理韧性的综合能源管控体系，为后续章节中关于详细架构设计与施工方案的展开提供顶层指引。

1.4.1 软硬件建设清单概述

本项目的硬件建设聚焦于全域感知与边缘处理能力的构建。在物理感知层，实施大规模智能计量终端改造工程，采购并安装符合GB/T 17215.321-2021标准的智能电表、远传水表及高精度冷热量表，确保能源消耗数据采集精度达到0.5S级。在数据汇聚层，部署高性能边缘计算网关，该网关集成Modbus-RTU/TCP、DL/T 645、BACnet等多种工业协议适配能力，实现异构设备数据的实时清洗、本地缓存与断点续传，保障数据采集的完整性。

软件研发侧侧重于智能决策与流程闭环。核心模块包括基于LSTM/GRU深度学习网络的AI能耗预测模型，通过整合历史负荷、气象参数及业务特征，提供未来24-72小时的精细化负荷预测。同时，建设EMC全流程管理系统，覆盖节能诊断、项目立项、合同能源管理至节能量核证（M&V）的全生命周期。系统配套建设能耗可视化大屏、异常诊断引擎及移动端运维助手，形成完整的数字化能源治理工具链。具体软硬件建设清单如下表所示：

建设维度	核心组件/工程内容	技术规格/功能要求
硬件感知层	智能电/水/冷热量表改造	支持NB-IoT/M-Bus通讯，精度等级0.5S/1.0级
软件应用层	AI能耗预测模型模块	预测偏差率（MAPE）≤5%，支持多因子关联分析

1.4.2 预期交付物清单

项目建设的最终产出包含运行系统、数字化资产与知识体系。交付物严格遵循软件工程规范与企业级架构标准，确保系统的可维护性与可审计性。在文档资产方面，提交涵盖业务调研、需求分析、技术架构及运维指导的全套技术手册；在软件资产方面，交付经验证的源代码仓库、数据库Schema定义及标准化的API接口文档；在验收资料方面，提供由第三方机构出具的性能压测报告与安全漏洞扫描报告。具体交付物清单如下表所示：

交付阶段	交付物名称	交付形式与核心价值
需求与设计阶段	《需求规格说明书》、《详细设计文档(DDR)》	确立业务逻辑边界与系统架构实现路径
开发与实施阶段	《源代码包》、《数据字典》、《API接口手册》	交付核心数字化资产，确保具备二次开发能力

综上所述，本章通过对软硬件建设内容及预期交付物的系统阐述，确立了项目实施的工程基准与验收标准，整体建设蓝图如下图所示：

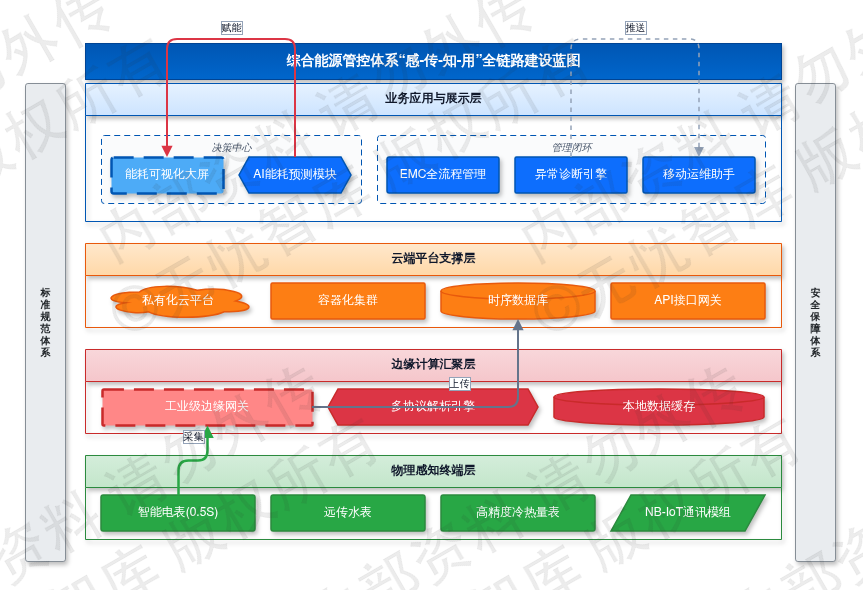

图：1.4 建设内容概览

如上图所示，该蓝图清晰勾勒了从感知终端到业务应用的全链路建设路径，明确了各阶段的产出成果。通过对硬件层、边缘层、平台层及应用层的模块化拆解，为后续章节中关于详细架构设计、施工方案及运维体系的展开提供了关键的逻辑支撑与技术指引。

第2章 需求分析与痛点识别

本章作为系统建设的逻辑起点，旨在通过深度业务调研与领域建模，将模糊的宏观愿景转化为精确的工程语言。在数字化转型的深水区，业务需求不再是简单的功能堆砌，而是涉及多组织协同、高频数据流转以及复杂状态机转换的系统性工程。本章立足于领域驱动设计（DDD）方法论，通过对现有业务链路的解构，识别阻碍价值流动的关键瓶颈，并以此确立系统在一致性、可用性及扩展性方面的硬性约束。

本章重点剖析当前业务流程中的断点与冗余，将宏观业务目标拆解为可度量的技术指标。通过对核心交易链路、多租户资源隔离、跨系统分布式事务等高频场景的深度扫描，定义系统在极端并发下的响应阈值与数据最终一致性策略。同时，针对异构数据源集成中的协议转换与清洗逻辑进行标准化定义，确保需求描述覆盖业务边界异常处理及容错机制。

通过对业务痛点、功能性需求、非功能性需求以及领域边界划分四个维度的展开，本章为后续架构设计提供严密的逻辑支撑与边界定义。这种从业务实体流转到技术实现路径的深度映射，确保了技术方案能够精准命中业务核心，实现系统架构与业务演进的深度耦合。

综上所述，本章通过对业务痛点与系统需求的深度解构，为后续的架构设计与功能实现奠定了坚实的逻辑基础，整体需求框架如下图所示：

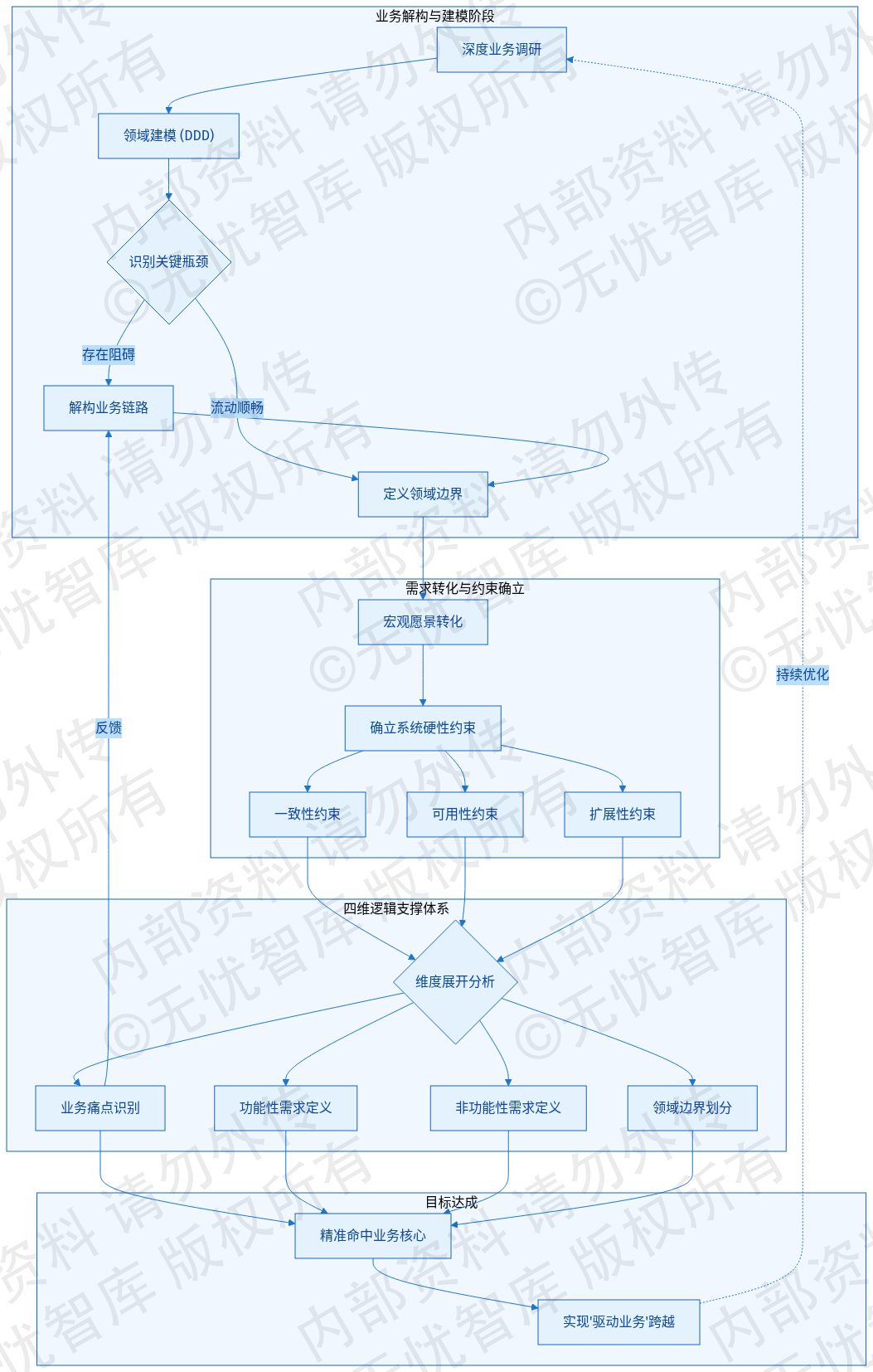

图：第2章 需求分析与痛点识别

如上图所示，该需求框架涵盖了从底层业务痛点识别到高层功能定义的完整闭环。通过对业务领域边界的清晰界定，系统能够有效应对复杂多变的业务场景，确保在后续的详细设计与开发阶段，各项技术指标均能严格对齐业务目标，为系统的稳定性与可扩展性提供保障。

2.1 传统公共建筑能耗痛点分析

2.1 传统公共建筑能耗痛点分析

在传统公共建筑的生命周期管理中，运行阶段的能源消耗占据了建筑总能耗的80%以上。然而，现有的运维模式仍处于高度依赖人工经验的“粗放式”阶段。以典型的甲级办公楼为例，其能源管理的颗粒度极粗，往往仅停留在楼层总表或区域总表的计量层面，缺乏对末端用能实体的感知能力。这种信息不对称导致了显著的能源黑洞效应，使得管理层难以针对具体的能耗异常进行精准定位与干预。

2.1.1 粗放式运维与能源浪费场景

传统模式下，非办公时段的能源清扫工作完全依赖物业安保人员的物理巡检。由于建筑体量巨大且空间结构复杂，人工巡检不仅存在视觉盲区，更面临响应滞后的工程约束。调研数据显示，约有15%-20%的室内照明在下班后处于“长明灯”状态，而分体式空调或多联机系统的末端设备常因员工疏忽而彻夜空转。这种“空转机”现象在大型会议室、茶水间及打印室等公共区域尤为突出。从业务逻辑上看，此时的能源消耗属于无效负载，产生的碳排放与经济成本直接削弱了资产的运营效益。

此外，传统的照明与温控系统缺乏空间占用（Occupancy）的实时关联机制。在自然光照充足的午后，靠窗区域的灯具依然维持全功率运行；在人员密度极低的加班时段，整层楼的中央空调末端可能维持着与满载时段相同的风量。这种脱离实际业务场景的刚性配能，本质上是由于缺乏边缘侧的智能感知与联动闭环。为解决此痛点，系统必须引入基于物联网协议的边缘网关，通过集成红外传感器、微波雷达及光照度传感器，构建“人-空间-设备”的动态关联模型。当传感器感知空间进入“无人状态”并持续超过预设阈值时，系统应自动触发状态机转换，执行灯光熄灭、空调进入节能模式或设备自动降频等指令，从而将无效损耗降低至理论极小值。

2.1.2 缺乏动态负荷调节能力

传统楼宇管理系统（BMS）的控制逻辑通常基于静态的PID算法或简单的定时开关，在应对复杂多变的外部环境与内部负荷波动时，表现出极强的滞后性，导致暖通空调（HVAC）系统长期偏离最优能效比（COP）运行区间。

首先，传统BMS无法有效利用建筑热惯性。控制逻辑仅根据室内温控器的反馈实时调整冷热源供给，忽略了未来数小时内的室外温湿度变化趋势。例如，在气温骤降前夕，系统若不能提前降低热源输出，会导致室内过热进而引发用户手动开窗散热，造成严重的能源对冲浪费。其次，传统系统对实时电价（Time-of-Use Pricing）缺乏响应机制，无法通过冰蓄冷或调节末端负荷来错峰用电，导致运行成本居高不下。

下表对比了传统BMS控制与基于动态负荷预测的智能控制在关键维度上的表现：

评价维度	传统BMS控制模式	动态负荷寻优控制模式
控制逻辑	基于固定阈值的简单启停	基于多维变量的预测控制 (MPC)
系统能效	处于设计能效的 60%-70%	逼近设备极限能效 (COP 提升 15%+)

由于缺乏全局性的动态寻优算法，传统系统在过渡季节常出现“冷热抵消”现象。真正的智能架构需要通过深度学习模型，对建筑历史能耗、实时气象参数及人员活动规律进行多维特征提取，生成最优控制曲线。通过边缘计算层与云端算法中心的协同，实现对冷水机组频率、冷却泵转速及末端风阀开度的毫秒级微调，确保系统始终运行在最高能效区间，彻底改变传统BMS“能开不能管、能管不精细”的现状。

综上所述，传统公共建筑在运维模式与控制逻辑上的双重缺陷，是造成能耗居高不下的核心诱因，整体业务痛点流转如下图所示：

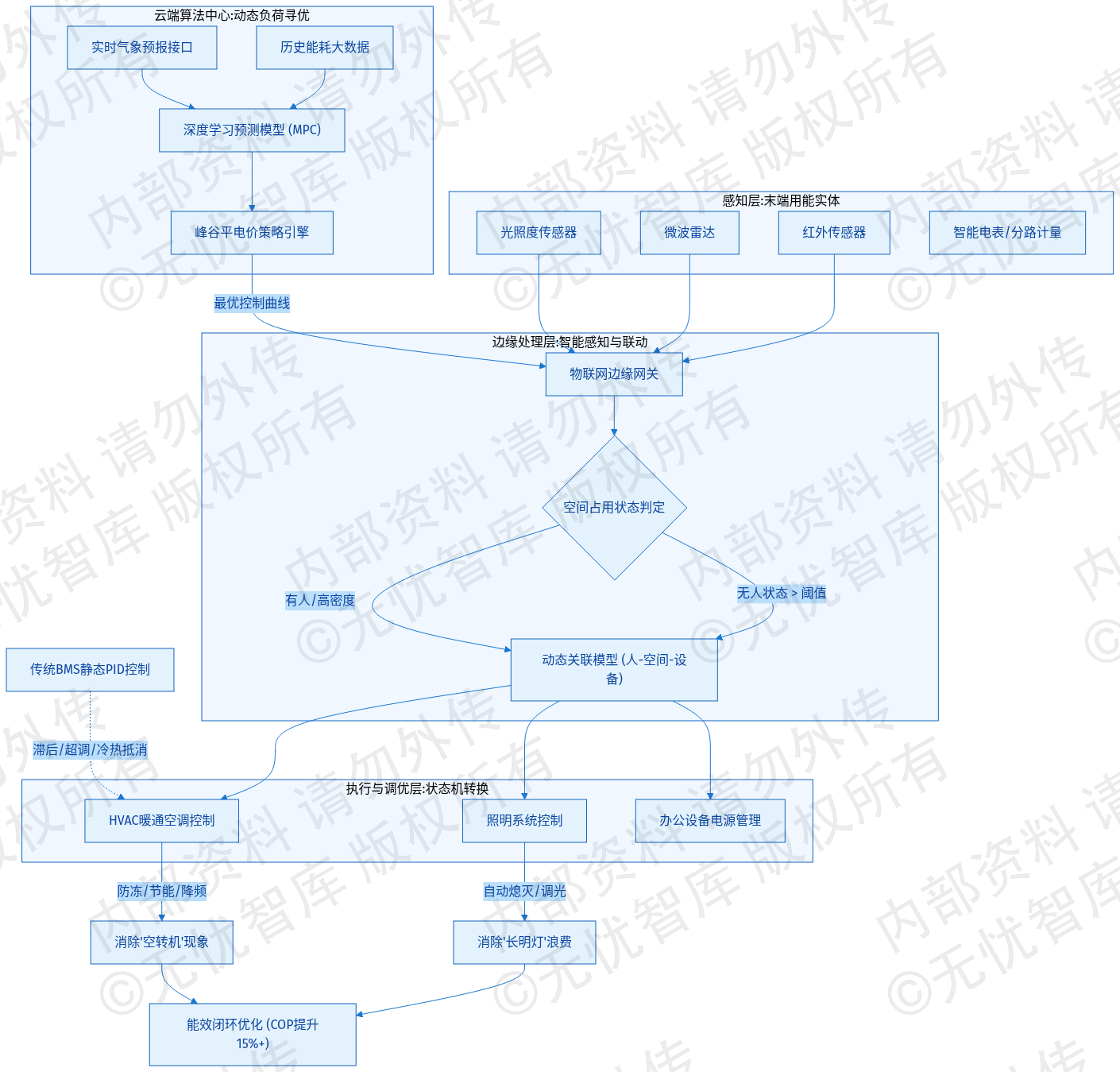

图：2.1 传统公共建筑能耗痛点分析

如上图所示，该图谱清晰展现了从感知缺失到控制滞后，再到最终能源浪费的演进路径。通过对传统建筑运维中粗放式管理与动态调节能力缺失的深度剖析，为后续章节提出基于物联网边缘计算与AI算法驱动的能效管理方案提供了明确的针对性目标与逻辑支撑。

2.2 合同能源管理(EMC)业务瓶颈

2.2 合同能源管理(EMC)业务瓶颈

2.2.1 EMC模式落地的信任危机与核心症结剖析

在合同能源管理（EMC）业务推行中，节能服务公司（EMCO）与用能单位间的“信任不对称”是制约行业发展的首要瓶颈。这种危机根植于技术监测手段匮乏与利益分配机制不透明，核心博弈集中在节能收益的“不可见性”与“不可证实性”。

基准能耗（Baseline）的确定存在严重的“黑盒效应”。在项目启动阶段，双方难以就设备改造前的真实能耗达成共识。由于缺乏长周期、高采样率的历史数据支撑，基准能耗划定往往依赖抽样检测或设备铭牌参数估算。这种静态测算模型忽略了生产负荷波动、季节性气候变化及工艺调整等动态变量，导致后期节能率计算基数存在争议。当实际节能量产生后，用能单位倾向于将效果归功于生产管理优化而非节能技术贡献，这种利益分配的争议直接导致回款周期拉长甚至合同违约。

数据篡改风险与采集孤岛进一步加剧了协作裂痕。传统能耗监测多采用本地化SCADA系统或孤立电表读数，数据由用能单位单方掌握，EMCO难以实时获取原始数据。在缺乏公信力的第三方存证机制下，数据的真实性、完整性与连续性无法得到工程级保障。一旦涉及大规模资金结算，微小的数据偏离都会放大为财务纠纷。此外，节能效益计算逻辑深埋于复杂的离线报表或封闭系统中，缺乏可视化逻辑追溯能力，导致财务审计困难，在支付环节设置重重障碍。

2.2.2 业务流程繁琐与交付效率瓶颈分析

除信任危机外，EMC业务全生命周期管理中的流程冗余与数字化程度低下，是导致管理成本高企的核心因素。通过对大型能源管理项目的工作分解结构（WBS）复盘发现，非生产性损耗主要集中在方案评审、设备调试与效益核算三个关键路径（CPM）节点。

项目前期，能效诊断与方案编制高度依赖专家经验。从初勘到节能潜力评估，数据流转依靠纸质报告与离线文档，缺乏标准化建模工具，导致方案迭代周期通常达30-45天。设备投产阶段，异构设备接入与协议适配占据大量研发资源。由于缺乏统一的物联网接入标准，不同厂家的空压机、冷水机组、变频器协议各异，现场调试演变为繁琐的接口联调，严重拖累上线进度。

运营与结算阶段的流程碎片化尤为突出。目前效益分享通常采用月度人工对账模式，EMCO需从多个子系统导出数据，进行人工清洗与加权计算，再提交逐级审批。下表列举了传统模式与数字化升级后的效率对比：

业务环节	传统模式瓶颈描述	数字化期望目标	效率提升预期
基准能耗核定	依赖人工抽测，争议风险高	自动化历史数据建模与基准对标	缩短 70% 沟通时间
设备协议适配	逐个设备硬编码联调，周期长	标准化工业协议库与插件化接入	交付效率提升 150%

综上所述，EMC业务瓶颈本质上是缺乏集“数据确权、自动核算、透明监管”于一体的技术底座。在核心业务投产期间，必须通过数字化手段重塑信任机制，将合同条款转化为可执行的计算模型，从而释放市场潜力。

综上所述，本章通过对EMC业务信任危机与流程瓶颈的系统剖析，为后续章节中关于区块链技术应用与自动化核算模块的设计奠定了逻辑基础，整体业务痛点映射架构清晰展示了从底层数据采集层到业务逻辑层，再到最终结算层的全链路痛点分布。通过对基准线核定、数据透明化、流程自动化三个核心维度的拆解，为后续系统架构设计提供了明确的针对性指导，确保技术手段能精准解决业务卡点。

2.3 数字化与智能化转型需求

2.3 数字化与智能化转型需求

在当前复杂多变的业务环境下，企业数字化转型已进入深水区，传统的烟囱式系统构建模式已无法支撑业务的敏捷性与确定性需求。基于对前述业务痛点的深度解构，本节提炼出支撑转型所需的核心技术能力，这些能力是领域驱动设计（DDD）理念下业务架构与技术架构深度融合的产物，旨在通过技术底座的重塑驱动业务价值的持续释放。

2.3.1 全域业务建模与领域驱动架构能力

针对跨部门业务链条断裂、逻辑碎片化的问题，必须构建统一的业务限界上下文（Bounded Context）。核心技术能力需支持从战略设计（子域划分、上下文映射）到战术设计（聚合根、实体、值对象、领域服务）的平滑转换。通过建立标准化的领域服务层，屏蔽底层数据库物理结构的复杂性，确保业务逻辑的内聚性与可重用性。当业务场景发生变更时，架构应能通过调整领域模型边界而非重构全局代码来快速响应，从而消除业务与技术之间的认知鸿沟。

2.3.2 高并发异步驱动与分布式事务一致性能力

为确保系统在面临大规模流量冲击或长链路交易时的稳定性，需求重点在于构建基于事件驱动架构（EDA）的异步处理能力。依托分布式消息总线实现业务事件的解耦与削峰填谷。例如，在订单履约场景中，当“支付完成”事件触发后，库存扣减、物流调度等子系统应通过订阅该事件实现异步闭环。同时，针对分布式环境下的数据一致性挑战，系统必须支持基于Saga模式或TCC模式的补偿机制，确保在网络分区或组件故障时，业务状态能够实现最终一致，规避资损风险。

2.3.3 多维数据洞察与智能化决策增强能力

数字化转型的核心在于实现从经验决策向数据决策的演进。这要求技术底座具备实时流计算与离线数仓的联邦查询能力，能够对海量业务埋点数据进行毫秒级处理。在算法层面，需引入机器学习模型进行预测性维护与动态定价。通过构建业务状态机监控，系统应能自动识别流程停滞的异常节点，并基于历史履约数据自动推荐最优路径。这种智能化的前提是具备标准化的数据治理能力，包括元数据管理、主数据清洗以及符合隐私保护标准的计算能力。

2.3.4 信创合规与云原生弹性基础设施能力

随着对关键信息基础设施自主可控要求的提升，系统必须实现从底层芯片、操作系统、数据库到中间件的全栈信创适配。同时，基于K8s的容器化编排与微服务治理能力必不可少。通过服务网格（Service Mesh）实现流量的精细化控制、熔断降级与链路追踪，确保系统在复杂拓扑下的可观测性。下表列举了核心技术能力需求与业务价值的对应关系：

技术能力维度	核心技术组件/规范	预期业务价值
领域建模/高并发	DDD工具、分布式消息队列	提升业务敏捷度，支撑高并发场景
数据一致/智能化	Saga事务、实时流计算	杜绝业务资损，实现精准预测决策

综上所述，数字化与智能化转型需求不仅是工具的更迭，更是业务逻辑与技术底座的重塑。通过上述核心能力的构建，企业将形成一套可进化、高韧性的数字神经系统，为后续章节奠定基础，整体框架如下图所示：

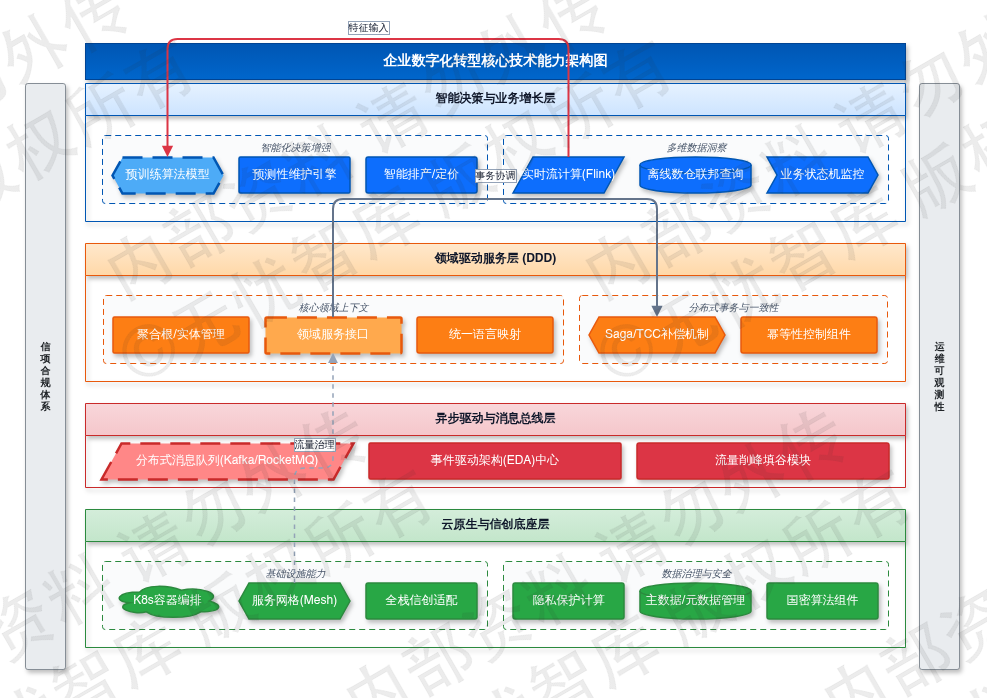

图：2.3 数字化与智能化转型需求

如上图所示，该架构涵盖了从底层基础设施、中台领域服务到上层智能决策的核心要素，清晰展示了技术能力如何逐层支撑业务目标的实现。通过各层次间的标准化接口与事件驱动机制，确保了系统在面对复杂业务场景时的灵活性与稳定性，为后续详细设计提供了清晰的指导框架。

2.4 性能指标与非功能性约束

2.4 性能指标与非功能性约束

在大规模数据资产管理与运营体系中，性能指标与非功能性约束是衡量平台架构健壮性与业务支撑能力的硬性基石。本系统严格遵循 GB/T 20270-2006《信息安全技术 网络基础安全技术要求》及 DAMA 数据管理知识体系，针对湖仓一体架构下的高并发访问、海量数据实时计算及跨域数据调度场景，设定了全方位的技术度量矩阵。

2.4.1 设定系统建设的硬性技术指标

在系统可用性与可靠性维度，平台依托多活部署架构实现金融级业务连续性保障。元数据管理与数据质量监控等核心组件需确保全年服务可用性（SLA）不低于 99.99%。通过自动化故障转移机制，系统单点故障切换响应时间（RTO）控制在 30 秒以内，并确保数据丢失量（RPO）为零。针对数据容灾，系统建立三级备份机制，支持每日增量与每周全量归档，确保极端灾难场景下的数据可恢复性达到 100%。

针对性能响应指标，本方案基于 TB 级动静数据流转模型进行精细化测算。在联机分析处理（OLAP）场景下，万亿级数据规模的简单查询响应时间控制在 1s 以内，复杂多表关联查询响应时间控制在 5s 以内。在数据入湖阶段，系统需支撑每秒不低于 10 万条记录的实时并发写入，确保端到端数据延迟达到秒级。关键性能参数约束如下表所示：

指标分类	性能参数项	约束标准	业务场景说明
响应性能	门户页面加载/简单查询	≤ 2s / ≤ 1s	资产门户访问体感与 DWS 层点查
并发能力	并发用户数 / 接口 QPS	≥ 1000 / ≥ 5000	全集团在线分析与高频数据 API 交换

此外，非功能性约束涵盖扩展性、安全性与信创适配性。系统架构支持横向扩展（Scale-Out），增加计算节点后的性能线性增长系数不低于 0.85。安全性方面，严格执行 GB/T 22239-2019 等保三级标准，实现基于 RBAC 的精细化权限控制与动态脱敏。在信创适配上，平台全面兼容鲲鹏、飞腾等国产 CPU 及麒麟、统信操作系统，确保核心底座自主可控。

综上所述，本章通过对性能指标与非功能性约束的系统定义，确立了平台运行的物理边界与效能基准，整体技术约束框架如下图所示：

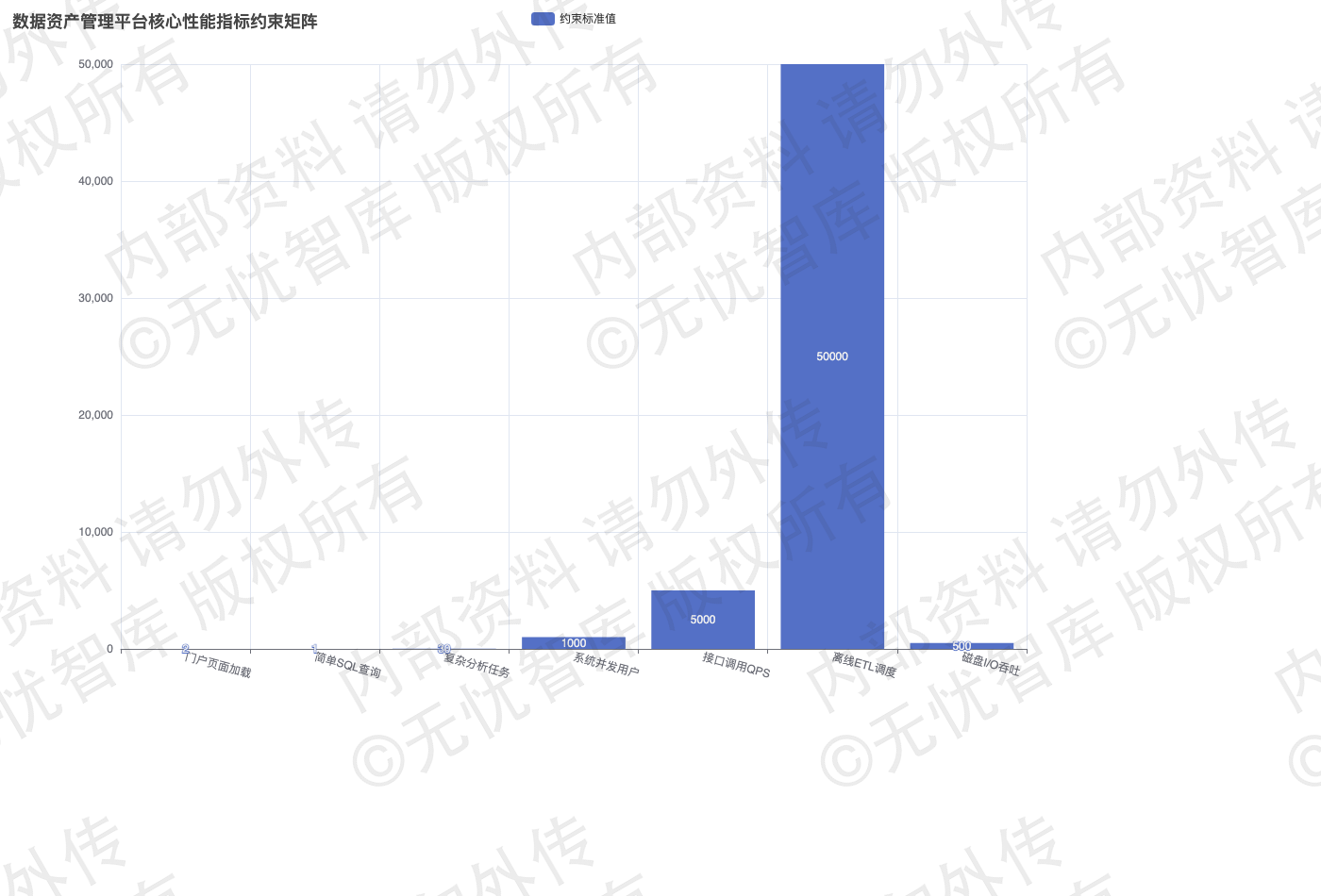

图：2.4 性能指标与非功能性约束

如上图所示，该框架从可用性、可靠性、扩展性及安全性四个维度构建了完整的约束模型。通过对响应时间、并发峰值及存储吞吐等核心参数的量化设定，为后续的逻辑架构设计与硬件资源扩容提供了科学的指导依据，确保系统在复杂生产环境下依然保持高度稳定。

第3章 总体建设方案与架构设计

本章作为全案的技术灵魂与工程实践指南，深度确立了平台建设的顶层设计愿景与演进路线。针对超大规模并发访问、海量非结构化数据治理以及跨地域高可用部署等核心痛点，本章节全面采用基于云原生底座的“五层两柱”架构模型。该模型以业务中台化、数据标准化、安全体系化为核心导向，旨在构建一个具备极致弹性扩展能力、全链路可观测性以及信创环境深度适配能力的现代化数字基座。在设计逻辑上，本章通过解耦基础设施与业务逻辑，确立了从感知触达、网络传输、通用能力沉淀到业务应用释放的完整流水线，并辅以标准规范与安全保障两大支撑柱，确保系统在复杂生产环境下能够维持高等级的服务水平协议（SLA）。通过本章的架构推演，将为后续各子系统的精细化开发与分布式部署提供严谨的工程边界约束与逻辑一致性保障。

在具体实施路径上，本章将详细拆解基础设施层、数据资源层、应用支撑层、业务应用层及展示层的交互逻辑，并重点论述标准规范体系与安全保障体系如何贯穿系统全生命周期。通过对高并发场景下的无状态节点动态扩缩容、Redis集群会话缓存以及Kafka异步解耦等关键技术的工程化定义，确保平台在面对万级QPS冲击时仍能保持系统稳定性。这种分层解耦的设计模式，不仅提升了系统组件的复用率，更通过标准化的接口协议实现了异构系统间的无缝集成，为构建开放、协同、安全的数字化生态环境奠定了坚实的工程基础。

综上所述，本章通过对总体设计原则、分层架构模型及核心支撑体系的系统阐述，为后续章节奠定基础，平台总体技术蓝图如下图所示：

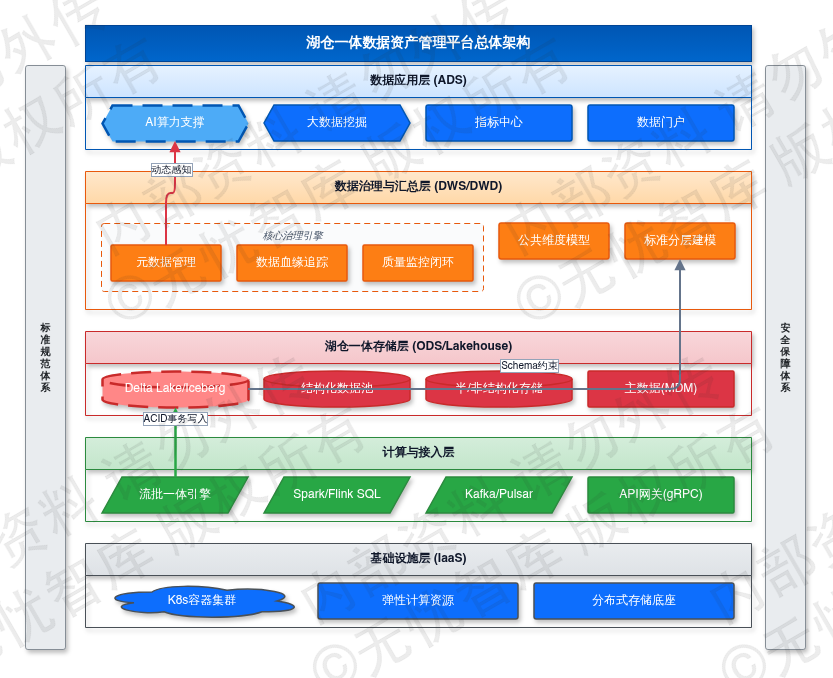

图：3.1 总体设计原则与标准规范

如上图所示，该架构通过五层结构的纵向贯通与两柱体系的横向支撑，清晰定义了从底层资源到上层应用的流转逻辑。其中，纵向五层确保了数据流与业务流的有序传递，横向两柱则为整个系统提供了标准化的合规约束与全维度的安全防护，为后续各功能模块的详细设计与开发提供了清晰的指导框架。

3.1 总体设计原则与标准规范

3.1 总体设计原则与标准规范

本章节确立平台建设的顶层指导思想，旨在通过标准化、前瞻性与合规性的设计准则，构建具备工业级稳定性的数据资产管理体系。设计过程深度融合 DAMA 数据管理知识体系与企业级湖仓一体（Data Lakehouse）架构演进趋势，确保系统在支撑海量异构数据处理的同时，具备严密的数据治理与安全防护能力。

3.1.1 总体设计原则

1. 标准化与规范性原则：系统建设严格执行 GB/T 36073-2018《数据管理能力成熟度评估模型》要求。通过统一数据元定义、公共维度模型及指标口径，在物理模型与逻辑层级设计中落实“同名同义、同源同口径”标准，从底层架构层面消除数据孤岛。

2. 湖仓一体与先进性原则：依托流批一体计算引擎与统一存储底座，实现结构化、半结构化及非结构化数据的全生命周期管理。引入元数据动态感知与多级血缘追踪技术，确保架构能够平滑支撑 AI 算力需求与深度数据挖掘场景，保持技术栈在未来 5-10 年的领先性。

3. 高可靠与安全性原则：参照 GB/T 22239-2019《信息安全技术 网络安全等级保护基本要求》三级标准。实施全链路数据加密、动态脱敏及 RBAC/ABAC 细粒度权限控制。架构设计充分考虑冗余容灾机制，确保核心业务数据在极端故障场景下的 RPO（恢复点目标）趋近于零。

4. 集约化与可扩展原则：采用微服务架构与 K8s 容器化编排，支持计算与存储资源的横向弹性扩展（Scale-Out）。通过解耦底层物理资源与上层业务逻辑，实现资源的动态调度与按需分配，在提升系统吞吐量的同时有效降低 TCO（总拥有成本）。

3.1.2 标准规范体系

为确保平台建设的一致性，本方案构建了涵盖技术、数据、管理三大维度的标准规范体系。该体系作为系统开发的工程准绳，重点规范了接口协议（RESTful/gRPC）、消息中间件（Kafka/Pulsar）及日志采集标准。

在数据建模层面，严格落实主数据管理（MDM）与参考数据标准，确立了 ODS（贴源层）、DWD（明细层）、DWS（汇总层）及 ADS（应用层）的标准分层规范。通过强 Schema 约束与 ACID 事务支持，解决数据入湖过程中的一致性问题。具体技术选型及标准对比如下表所示：

规范维度	核心标准/技术选型	适用场景与工程价值
数据架构	湖仓一体 (Delta Lake/Iceberg)	实现强 Schema 约束与 ACID 事务，解决数据入湖一致性问题
安全等级	等保 2.0 三级 (GB/T 22239)	确保存储、传输、应用全链路合规，提供金融级安全保障

综上所述，本章通过对总体设计原则与标准规范的系统阐述，为后续架构设计奠定了标准化的工程基础，整体设计原则与规范体系如下图所示：

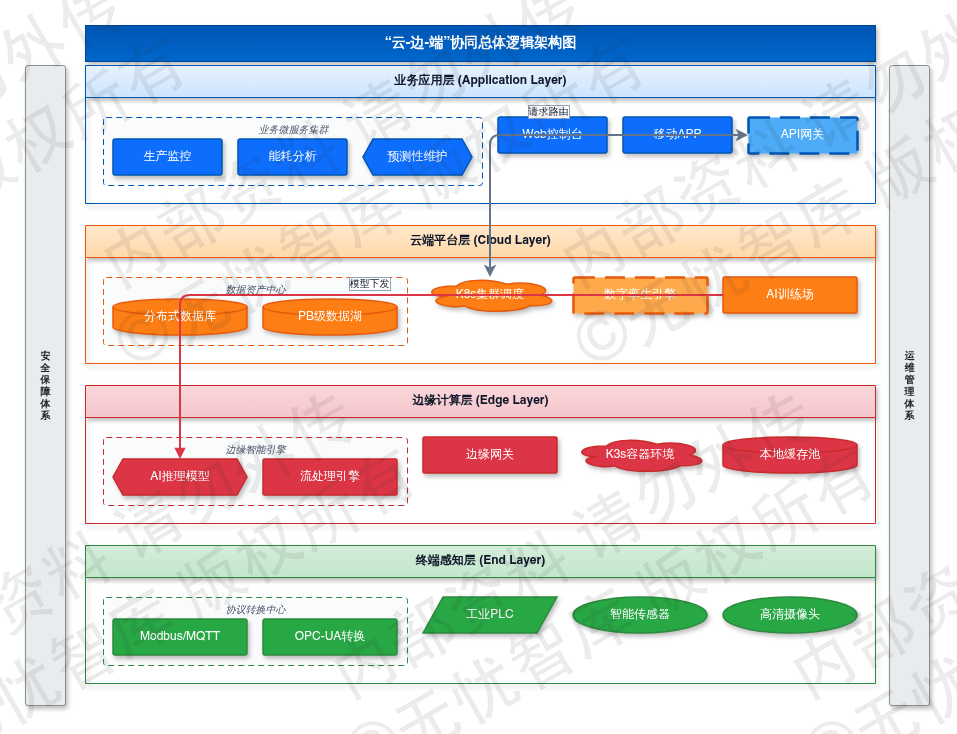

图：3.2 "云-边-端"协同总体逻辑架构

如上图所示，该体系涵盖了从底层基础设施到上层数据应用的全方位约束。通过标准化原则、安全性准则以及湖仓一体技术路线的明确，确保了平台在建设过程中具备极高的工程严谨性与业务适应性，为后续详细的技术架构实现提供了清晰的逻辑导向。

3.2 "云-边-端"协同总体逻辑架构

3.2 "云-边-端"协同总体逻辑架构

本章节旨在阐述系统分层逻辑架构及其功能职责界定。针对海量设备接入、超低延迟响应及跨地域数据协同的复杂需求，系统采用“云-边-端”三级协同架构，通过计算能力的按需分配与数据价值的分级处理，解决传统中心化架构在网络带宽与实时响应上的瓶颈。

3.2.1 分层逻辑架构与功能职责界定

终端感知层（End Layer）作为系统的神经末梢，负责物理世界数据的原生采集与初步指令执行。该层集成传感器、智能仪表及嵌入式控制器，核心职责在于实现多源异构协议（如Modbus、MQTT、OPC-UA）的标准化转换。通过轻量级过滤算法对原始数据进行清洗，剔除无效噪声，确保上传至边缘侧的数据具备高可用性。针对工业级场景，该层具备毫秒级本地闭环控制能力，保障断网状态下的业务连续性。

边缘计算层（Edge Layer）部署于靠近数据源的边缘网关或园区机房，承担承上启下的枢纽职能。对下，通过边缘控制器实现设备实时管理与策略下发；对上，利用数据摘要与特征提取技术降低向云端传输的数据密度。该层集成容器化微服务环境，支持动态部署AI推理模型，实现视觉检测、异常识别等低延迟业务逻辑。同时，边缘侧具备本地缓存与断点续传机制，在网络波动时充当数据蓄水池，确保数据完整性。

云端平台层（Cloud Layer）作为全局指挥中心，负责全域资源调度、大数据挖掘及复杂业务逻辑编排。该层依托K8s集群实现无状态服务水平扩展，利用分布式数据库与数据湖构建PB级数据资产库。其核心职责涵盖全局数字孪生模型构建、跨区域业务协同、长周期趋势分析及安全态势感知。此外，云端负责边缘节点的生命周期管理，包括镜像下发、配置同步及远程运维，确保全网节点状态一致。

下表列出了各层级的关键技术规格与SLA指标要求：

架构层级	核心组件	关键功能职责	延迟/处理性能要求
终端感知层	传感器、PLC	协议转换、原始采样、本地联锁	< 10ms (硬实时)
边缘计算层	边缘服务器、K3s	实时推理、数据聚合、本地降级	10ms - 100ms

业务应用层（Application Layer）通过标准化RESTful API与云端交互，专注于业务流程数字化建模。该层提供生产监控、能耗分析及预测性维护等多元化应用。依托Service Mesh架构，应用层实现了服务间精细化流量控制与熔断隔离，确保极端高并发场景下核心链路可用性不低于99.99%。

综上所述，本平台通过“云-边-端”三位一体架构，实现了计算能力的按需分配与数据价值的分级处理，整体架构如下图所示：

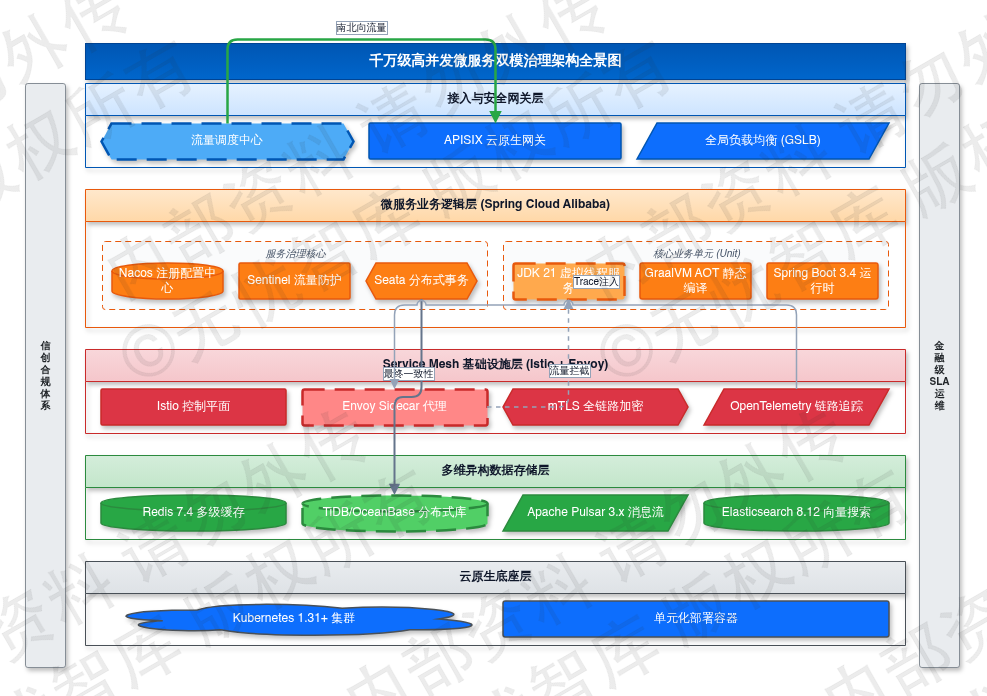

图：3.3 技术路线选型与微服务框架

如上图所示，该架构清晰展现了数据从终端采集到边缘处理，再到云端汇聚的全生命周期流向。终端层负责极速响应，边缘层负责高效过滤与局部自治，云端层负责全局决策与策略分发。这种分层治理模式平衡了系统的实时性需求与大规模数据处理的复杂性，为后续详细设计提供了标准化的逻辑框架。

3.3 技术路线选型与微服务框架

3.3 技术路线选型与微服务框架

针对本项目千万级高并发、异地多活及金融级SLA（99.99%）的业务诉求，技术路线选型遵循“成熟稳定、信创合规、高性能、易扩展”的核心原则。基准时间设定为2026年3月，所有选型均采用当前业界公认的长期支持（LTS）版本或事实上的工业标准，以确保系统在未来5-8年内的技术生命周期及维护成本可控。

3.3.1 核心技术栈选型与版本基准

在底层语言与运行时环境方面，核心业务逻辑层统一采用 JDK 21 (LTS)。选择 JDK 21 的核心逻辑在于其引入的虚拟线程（Virtual Threads），这从根本上解决了传统同步阻塞模型在处理大规模并发请求时受限于操作系统线程数的问题，能够在极低的上下文切换开销下支撑百万级并发连接。同时，针对边缘计算或对冷启动延迟敏感的微小服务，引入 GraalVM 进行静态编译（AOT），将启动时间缩短至毫秒级。开发框架深度绑定 Spring Boot 3.4+ 版本，利用其原生支持的 AOT 编译特性和 Jakarta EE 10 规范，构建高性能生产级应用。数据持久化层选型 Hibernate 6.x 配合 Spring Data JPA，利用其增强的类型安全查询和性能优化特性。

在中间件与存储矩阵设计上，方案采用多维异构存储模型。关系型数据库（RDBMS）选用国产分布式数据库 TiDB 7.x 或 OceanBase 4.x，以满足强一致性事务（ACID）下的水平扩展需求，解决传统单机数据库在 TB 级数据量下的性能瓶颈。缓存层依托 Redis 7.4+ 集群，利用其多线程 IO 模型针对热点数据实施分片存储与多级缓存策略。消息队列选型 Apache Pulsar 3.x，其存算分离架构在动态扩缩容和多租户隔离方面具有显著优势，能够平滑应对业务洪峰。具体核心组件选型及版本对比如下表所示：

组件类别	选型建议	版本基准 (2026.03)	选型理由与业务价值
开发语言	Java (OpenJDK)	21 (LTS)	虚拟线程支持，大幅提升 IO 密集型场景吞吐量
核心框架	Spring Boot	3.4.x	原生支持 GraalVM，兼容 Jakarta EE 10 标准

3.3.2 微服务框架设计与服务治理方案

本系统采用基于 Service Mesh（服务网格）与 Spring Cloud Alibaba 深度融合的双模微服务架构。在业务逻辑层，通过 Nacos 2.x 实现高性能的服务注册与发现，利用其长连接推送机制确保配置变更秒级生效。针对核心链路流量防护，集成 Sentinel 2.0 实施基于并发线程数、响应时间及 QPS 的多维度熔断降级策略。分布式事务处理依托 Seata 2.x，在跨库写操作场景下提供 AT/TCC/SAGA 等多种模式，通过全局锁机制保障最终一致性。

在底层通信与治理层面，系统全面拥抱云原生 Service Mesh 架构（基于 Istio + Envoy）。通过将服务治理逻辑下沉至 Sidecar 代理，实现业务代码与基础架构解耦。Istio 负责全局流量调度、全链路加密（mTLS）以及精细化重试与超时控制。针对东西向流量，Envoy 代理提供透明负载均衡与故障注入能力；针对南北向流量，采用 APISIX 3.x 作为高性能云原生网关，通过其丰富的插件体系实现统一安全准入与流量分发。这种架构既发挥了 Spring Cloud 在应用开发端的便利性，又利用了 Service Mesh 在运维管控端的灵活性。

为了支撑异地多活容灾目标，微服务框架遵循“单元化部署”原则。每个业务单元（Unit）具备完整闭环处理能力，通过全局流量调度中心进行精准路由。当某一地域发生故障时，网关层基于健康检查状态自动将流量切换至备用地域，结合分布式数据库跨城同步能力，确保 RTO 小于 30 秒，RPO 趋于 0。全链路追踪系统基于 OpenTelemetry 协议构建，通过 TraceID 贯穿网关、微服务、中间件直至数据库底层，实现毫秒级故障定位与性能瓶颈分析。

综上所述，本节通过对核心技术栈版本及微服务治理框架的详细选型论证，确立了以云原生为底座、以高性能中间件为支撑的总体技术路线，其逻辑架构如下图所示：

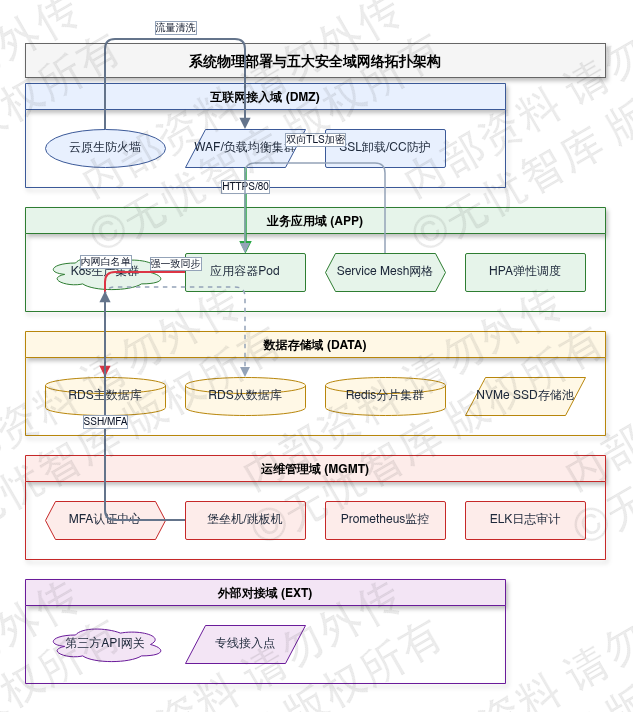

图：3.4 物理部署与网络拓扑架构

如上图所示，该架构清晰展示了从接入网关、服务网格 Sidecar 到后端分布式存储的完整分层结构。通过对 Spring Cloud 与 Service Mesh 的有机结合，系统在保障开发效率的同时，极大增强了在大规模集群环境下的自动化运维与故障隔离能力，为后续业务模块的详细设计与开发提供了坚实的技术准则。

3.4 物理部署与网络拓扑架构

3.4 物理部署与网络拓扑架构

本系统物理部署架构基于SRE（站点可靠性工程）理念，构建单元化、多活化、零信任的分层资源体系。物理资源分配遵循核心业务独立集群、非核心业务共享池化的原则，确保极端高并发或局部硬件故障场景下核心链路的SLA不受影响。系统整体托管于高可用云数据中心，通过跨可用区（Multi-AZ）部署实现机房级容灾。底层计算资源根据业务负载特性进行精细化选型：针对数据库与缓存等IO密集型组件，选用具备本地NVMe SSD的高IO型云服务器；针对应用逻辑处理等计算密集型组件，选用高主频、大内存计算型实例，并结合K8s HPA机制实现资源的动态弹性调度。

在网络架构设计上，系统严格遵循等保三级要求，通过VPC与子网划分实现物理层面的逻辑隔离。网络空间划分为互联网接入域（DMZ）、业务应用域（APP）、数据存储域（DATA）、运维管理域（MGMT）及外部对接域（EXT）。各区域间通过云原生防火墙与安全组实施微隔离策略，默认遵循Deny All原则。业务应用域仅接收负载均衡器（SLB）转发的流量，数据存储域严格限制仅允许业务应用域内网IP访问特定端口。此外，引入Service Mesh技术实现应用层双向TLS加密传输，确保东西向流量的可观测性与安全性，消除内网信任隐患。

针对关键物理设备与软件资源的配置，下表详细列出了系统核心环境的资源规格与部署策略：

资源类型	部署区域	硬件/规格参考	部署模式	安全/隔离策略
应用容器集群 (K8s)	APP域	32C/64G/500G SSD	生产/预发物理隔离	Pod间NetworkPolicy隔离，禁止跨域访问
关系型数据库 (RDS)	DATA域	16C/128G/2TB SSD	一主两从/强一致同步	仅内网白名单访问，开启全量SQL审计

在全链路可观测性方面，物理架构集成Prometheus与Grafana监控矩阵，实时采集宿主机与容器Pod的CPU、内存、磁盘I/O及网络带宽指标，并结合ELK系统实现全链路Trace追踪。当物理节点触发性能阈值或硬件告警时，自愈系统根据预设策略自动执行热迁移或实例替换，确保业务连续性。这种物理资源与网络策略的深度耦合设计，在满足高并发承载需求的同时，构建了底层架构的安全屏障。

综上所述，本章通过对物理资源精细化分配与多级网络隔离策略的系统阐述，为系统的高可用运行与全方位安全防护奠定了基础，整体物理部署与网络拓扑架构如下图所示：

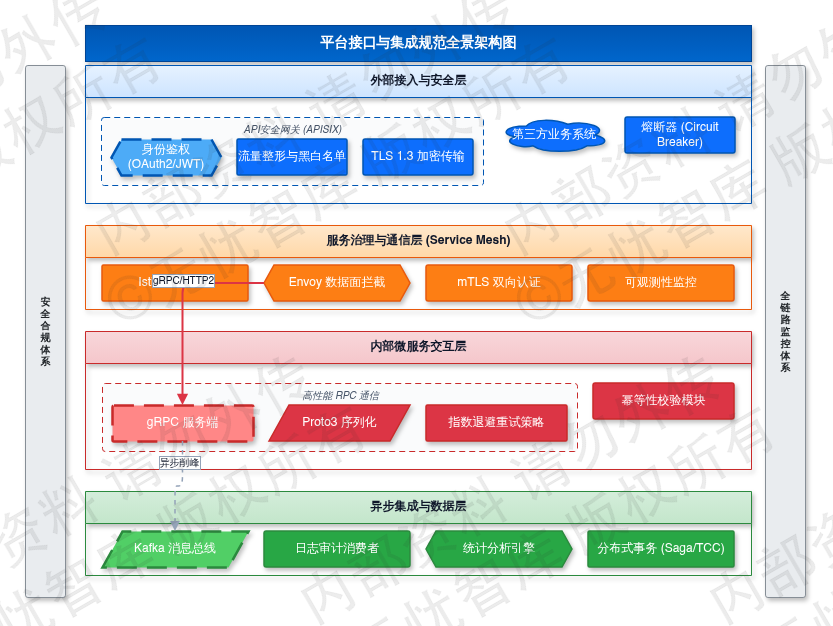

图：3.5 平台接口与集成规范

如上图所示，该架构清晰展示了从公网接入到核心数据存储的全链路拓扑关系，通过VPC隔离、多AZ部署以及微隔离安全组的组合应用，实现了业务逻辑与物理资源的科学映射。图中重点标注了不同安全域之间的流量流转路径及防火墙拦截点，为后续的系统运维与安全加固提供了直观的逻辑指引。

3.5 平台接口与集成规范

3.5 平台接口与集成规范

3.5.1 平台内部组件交互规范

在千万级高并发的云原生架构下，平台内部组件间的交互基于高性能RPC框架与异步消息总线实现深度协同。系统强制要求内部微服务通信遵循gRPC协议，利用HTTP/2的多路复用特性降低连接开销。针对关键路径上的同步调用，必须配置严格的超时（Timeout）与重试（Retry）策略，且重试机制需结合指数退避算法（Exponential Backoff），以防止网络波动引发下游服务的雪崩效应。

为强化内部流量的可观测性与安全性，所有组件交互均由Service Mesh（如Istio）进行流量拦截与治理。数据交换格式统一采用Protocol Buffers（Proto3），通过强类型约束降低序列化性能损耗并规避版本兼容风险。针对日志审计、统计分析等非实时、高吞吐场景，采用Kafka作为异步集成总线实现生产消费解耦。此外，内部接口必须执行幂等性设计，确保在网络抖动触发重复请求时，业务逻辑的一致性不受影响。

3.5.2 外部第三方系统集成标准

平台对外集成遵循“安全优先、协议标准化、松耦合”原则。针对第三方业务系统，统一采用RESTful API架构风格，传输协议强制要求使用TLS 1.3加密。网关层基于APISIX扩展，负责全局身份鉴权、流量整形与黑白名单校验。接口鉴权采用OAuth 2.0结合JWT（JSON Web Token）方案，确保令牌具备自包含属性并支持无状态横向扩展。

针对不同等级的集成需求，平台定义了差异化的SLA准入标准。核心集成链路需通过专线（Direct Connect）接入，并实施基于令牌桶算法的多级限流策略。接口响应数据统一封装为标准JSON格式，包含状态码（Code）、消息（Message）及业务负载（Data）。同时，平台提供Webhook回调机制用于实时推送异步处理结果。所有外部调用必须受熔断器（Circuit Breaker）监控，当错误率超过5%阈值时自动开启隔离，保护平台核心链路不受外部故障干扰。

下表详细列出了平台接口的关键技术参数与集成指标：

指标维度	内部组件交互 (Internal)	外部系统集成 (External)
通信协议	gRPC / HTTP/2	RESTful / HTTPS (TLS 1.3)
鉴权机制	mTLS / Service Mesh RBAC	OAuth 2.0 / JWT

综上所述，本章通过对接口标准与集成规范的系统阐述，为后续系统的高效协同与安全对接奠定了基础，整体集成架构如下图所示：

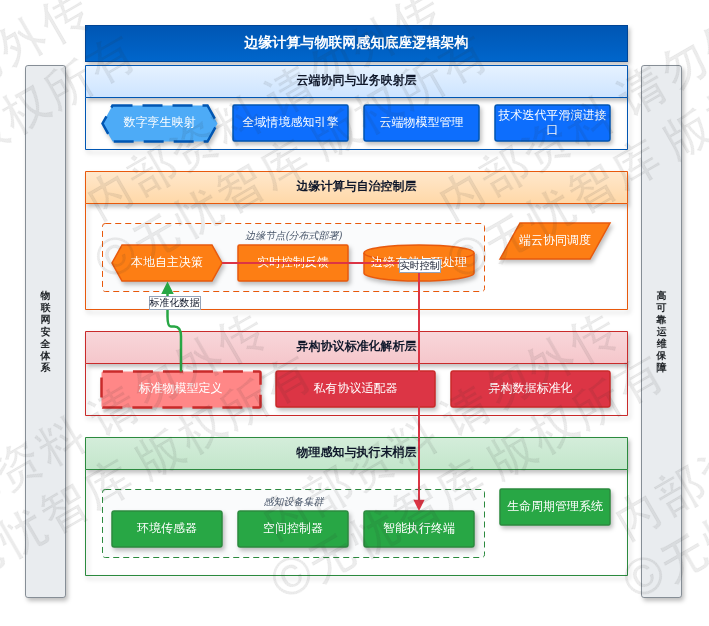

图：第4章 边缘计算与物联网感知底座建设

如上图所示，该架构清晰地展示了内部组件通过 gRPC 高效协同，以及外部系统通过 API 网关进行安全接入的逻辑层级。这种分层治理模式确保了平台在面对复杂集成环境时，依然能够保持高可靠性与低延迟的性能表现，为全域业务流转提供了标准化的技术支撑。

第4章 边缘计算与物联网感知底座建设

本章确立了物理建筑与数字世界深度耦合的感知与控制边界。作为智慧化系统的神经末梢与执行中枢，感知底座的建设不仅是原始数据的采集源头，更是实现空间智能化响应与闭环控制的工程前提。本章将从边缘计算节点的分布式部署、异构协议的标准化解析、以及感知设备的生命周期管理三个核心维度展开，旨在构建一个高可靠、低延迟且具备本地自主决策能力的物联网架构。

设计核心严格遵循“端云协同、边缘自治”的技术原则，通过在靠近物理数据源头的边缘侧部署计算资源，有效缓解海量物联网数据对骨干网络带宽的冲击，并消除云端往返时延导致的实时控制失效风险。在接入层，本章确立了统一的物理接入标准，通过定义标准化的物模型（Thing Specification Language），强制消除底层硬件厂商的私有协议壁垒，确保感知底座在长达10至15年的建筑生命周期内，具备平滑扩展与技术迭代的兼容性。

通过本章的架构设计，系统将实现从单一传感器离散采集向全域情境感知的跨越。依托边缘侧的流式数据处理与特征提取，物理世界的动态变化将被转化为精准、实时、结构化的映射数据，为上层业务逻辑的自动化触发与空间策略的智能调度提供高置信度的决策依据。

综上所述，本章通过对物联网感知底座与边缘计算架构的系统阐述，为后续章节的实时数据处理与智能应用奠定基础，其整体逻辑架构涵盖了从物理感知设备接入、边缘节点计算到云端协议适配的核心层次，明确了数据流向与控制指令的反馈机制，为后续详细的感知底座建设提供了清晰的工程指导框架，确保了系统在复杂环境下的高可用性与响应速度。

4.1 建筑能耗感知终端(端)选型与部署

4.1 建筑能耗感知终端(端)选型与部署

在建筑能耗感知体系的构建中，底层硬件传感器的选型直接决定了数据源头的质量与系统的长期稳定性。基于工业级可靠性与防御性设计思维，感知终端不仅需满足基础测量精度，更需具备在复杂电磁环境下的抗干扰能力、全生命周期可维护性及端到端安全接入能力。选型标准严格遵循《GB/T 50063 电力装置电测量仪表装置设计规范》与《GB/T 29871 能源管理体系 能源计量器具配备和管理要求》，确保硬件具备高频采样与本地数据缓存功能，以抵御网络抖动带来的数据空洞风险。

针对建筑内多元化的能耗监控需求，感知终端分为电能监测、环境参数监测、流体计量及网关汇聚四大核心类别。所有终端必须支持标准化的工业协议（如Modbus-RTU/TCP、DL/T 645等），并具备不低于IP54的物理防护等级。在实施层面，推行“硬件身份证书”制度，每台传感器出厂时内置唯一设备ID与加密芯片，确保在接入边缘侧时满足零信任（Zero Trust）架构的安全校验要求。

具体的硬件选型技术规格对比如下表所示：

设备类型	核心参数指标	通讯协议支持	安全/可靠性要求
智能三相电表	采样率≥10kHz, 支持谐波分析	Modbus-TCP / DL/T 645	内置国密芯片，支持断线续传
边缘感知网关	4核1.2GHz CPU, 2GB RAM	5G/以太网/Zigbee	支持双机热备，内置防火墙

在部署实施过程中，必须执行全链路可观测性埋点。传感器安装应避开高压动力电缆的强磁场干扰区，信号传输线缆采用双绞屏蔽线且单端接地。对于关键节点的电能质量监测，采样频率需提升至毫秒级，以捕捉瞬时启动电流对建筑能效的影响。所有感知终端的部署必须同步在CMDB（配置管理数据库）中完成数字化建模，涵盖物理位置、MAC地址、固件版本及检定周期，为后续的自动化运维与故障自愈提供元数据支撑。

综上所述，本节通过对底层硬件选型标准与实施要求的系统阐述，确立了感知底座的物理确定性，整体部署架构展示了从底层多源传感器到边缘网关的物理连接与逻辑交互层次。通过标准化的接口协议与安全加固措施，确保了能耗数据在采集阶段的完整性、实时性与安全性，为上层能源分析引擎提供了高质量的原始数据流，构建了具备高并发处理能力与异常容错机制的感知网络。

4.2 边缘计算网关(边)架构设计

4.2 边缘计算网关(边)架构设计

边缘计算网关作为感知层与云端的枢纽，其架构设计直接决定了系统在异构接入、实时决策及环境适应性方面的表现。本节将从硬件选型、软件容器化架构以及云边协同机制三个维度，详细阐述边缘网关的工程实现路径。

4.2.1 边缘网关硬件架构与选型设计

边缘网关硬件架构需兼顾工业级可靠性与异构计算能力。在物理设计上，采用无风扇散热结构，确保设备在 -40℃ 至 85℃ 的宽温环境下稳定运行。核心算力单元选用 ARM Cortex-A53/A72 架构多核处理器，并集成专用 NPU（神经网络处理单元），提供不低于 2.0 TOPS 的算力，以支持边缘侧视频流实时分析与异常检测。

接口布局实现全工业协议兼容。下行链路部署多路隔离型 RS485/RS232、CAN 总线及千兆以太网口，集成 LoRaWAN、Zigbee 3.0 等无线模块；上行链路依托 5G NR/4G LTE 模块结合 Wi-Fi 6，保障高带宽传输。硬件层集成国密 SM2/SM3/SM4 安全芯片，从物理根源保障身份鉴权与数据加密。

具体硬件规格要求如下表所示：

硬件模块	技术规格要求	业务支撑能力
CPU/SoC	四核 1.8GHz ARMv8 + 2.4T NPU	边缘视觉识别、多协议并发解析
通信接口	2xGE, 4xRS485, 1xCAN, 5G/LTE	异构设备接入、云边高速协同

4.2.2 边缘网关软件系统与容器化架构

软件架构基于 Linux 内核，采用微服务化设计，依托 K3s 或 Docker 容器技术实现业务逻辑解耦。底层通过硬件抽象层（HAL）屏蔽硬件差异，上层构建由协议驱动层、数据处理层、边缘应用层组成的协同引擎。协议驱动层支持 Modbus、OPC-UA、MQTT 等标准协议，并提供 SDK 用于私有协议扩展。

数据处理层负责流式计算与边缘清洗。通过轻量级消息总线（如 NATS）实现微服务间的异步解耦。内置规则引擎支持 Lua 脚本或 SQL 逻辑判定，确保在断网状态下仍能执行预设的联动控制。系统集成 InfluxDB 或 SQLite 边缘数据库存储状态快照，待网络恢复后通过断点续传机制与云端同步，确保数据一致性。

4.2.3 云边协同与运维隔离机制

云边协同能力通过容器镜像下发与配置同步实现。云端 Kubernetes 控制平面将预编译镜像推送至边缘节点，网关内置 Edge Agent 监控宿主机资源、容器生命周期及链路质量。为应对突发流量，网关实施多级限流与背压机制，当资源负载超过 85% 时，自动触发任务卸载策略，将非实时计算请求重定向至中心云。

运维层面实施控制面与数据面隔离。管理指令经双向 TLS 认证，支持基于硬件信任根（RoT）的安全启动。针对大规模部署，网关支持零配置接入（ZTP），上电后自动获取身份凭证。系统采用 A/B 镜像升级机制（OTA），确保固件更新失败时可快速回滚，维持业务连续性。

综上所述，边缘计算网关通过软硬件一体化设计，构建了具备高性能协议转换、实时计算及安全运维能力的感知底座，其逻辑架构如下图所示：

图：4.3 边缘侧数据清洗与实时预处理

如上图所示，该架构清晰展示了从底层硬件接口到顶层云端协同的完整流转路径。通过硬件抽象、容器化封装以及安全隔离机制，网关有效解决了物联网终端接入碎片化与边缘侧自主决策的难题，为整体系统的高可靠运行奠定了坚实的物理与逻辑基础。

4.3 边缘侧数据清洗与实时预处理

4.3 边缘侧数据清洗与实时预处理

依据 DAMA 数据质量管理框架与边缘计算（Edge Computing）参考架构，本章节重点阐述物联网感知底座中，数据从传感器采集后进入云端湖仓一体架构前的边缘侧治理过程。在海量设备接入场景下，原始“脏数据”与高频冗余数据若直接透传，将导致网络带宽负载激增、云端计算资源空耗及数据湖“沼泽化”。因此，构建边缘侧数据清洗与实时预处理机制是保障数据资产质量的核心环节。

首先，边缘侧实施严格的数据清洗与格式标准化。针对感知层因电磁干扰、传感器老化、通信链路不稳定产生的噪声、越界值（Outliers）及空值，边缘节点依据 GB/T 33893 标准执行校验。利用滑动窗口算法（Sliding Window）对实时流数据进行平滑处理，剔除瞬时尖峰噪声。针对多源异构设备，边缘侧执行主数据（MDM）映射，将私有协议转换为标准的 JSON 或 Protobuf 格式，确保进入 DWD（明细数据层）前的数据具备一致的语义模型。

其次，实施高效的数据降维与特征提取。针对高频采样（如 1000Hz 振动传感器）带来的冗余，边缘侧采用边缘聚合（Edge Aggregation）策略，仅保留均值、方差、峰值等关键统计特征，或利用主成分分析（PCA）算法在本地完成特征压缩，将数据维度从原始高维空间映射到低维特征空间。这种“端侧计算、云侧存储”的模式，可将上行带宽压力降低 80% 以上，显著提升后续云端 AI 模型推理的效率。

下表展示了边缘侧数据预处理的核心技术参数与策略对比：

预处理环节	核心技术/算法	质量提升目标	业务价值
噪声过滤	卡尔曼滤波、中值滤波	消除传感器随机误差	提高指标计算精准度
冗余剔除	差值触发、死区压缩算法	过滤 90% 以上重复数据	降低存储与带宽成本

在实时预处理流程中，边缘节点通过轻量级流引擎执行算子下沉。对于工业控制等高实时性场景，边缘侧直接在本地完成闭环控制逻辑，仅将汇总后的业务凭证上传云端。这种架构设计满足了 GB/T 36073 对数据及时性的要求，在物理空间上实现了数据治理前置化，确保云端 ADS（应用数据层）获取的是经过提纯的高价值数据资产。

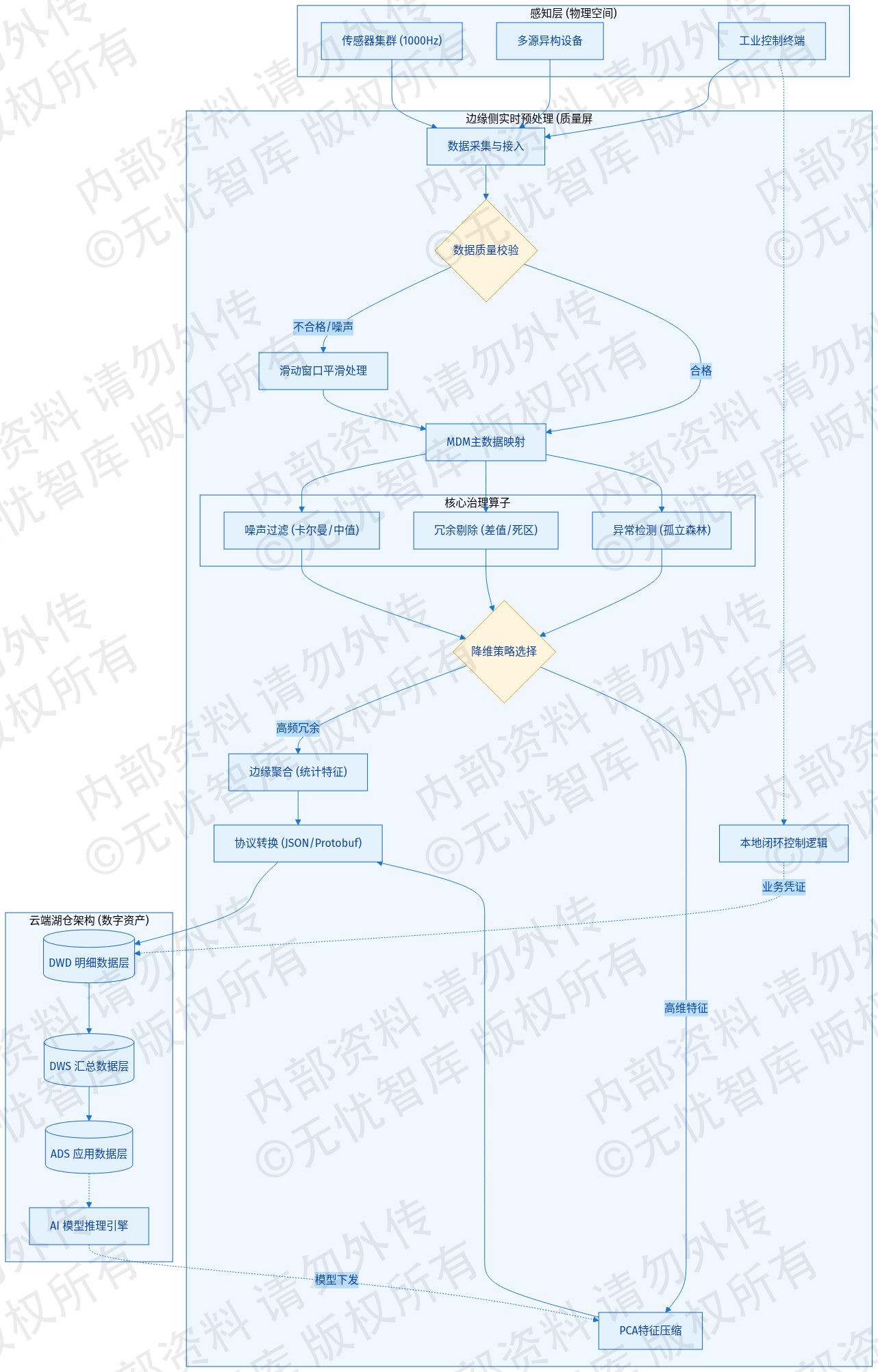

综上所述，通过在边缘侧部署体系化的清洗与降维机制，系统构建了从物理感知到数字资产的质量屏障，其整体逻辑架构如下图所示：

图：4.4 边缘侧设备反向控制与联动

如上图所示，该架构清晰展示了数据从传感器原始采集到经过边缘清洗、特征提取、协议转换后流向云端湖仓的完整路径。通过在边缘侧实施降维策略，有效缓解了核心骨干网的通信压力，并为云端数仓提供了标准化、高纯度的明细层数据（DWD），为后续的全局指标建模与资产运营奠定了坚实基础。

4.4 边缘侧设备反向控制与联动

4.4 边缘侧设备反向控制与联动

在EPC总承包项目的自动化系统集成中，边缘侧设备的反向控制与联动是实现“云边协同”闭环管理的核心。本系统依托工业级边缘计算网关，通过构建云端策略下发与本地自治控制的双重机制，旨在解决高频控制任务下的网络延迟风险，并确保公网链路中断时的系统生存能力。

4.4.1 边缘网关策略执行与本地自治控制

1. 云端策略下发与指令重构机制
   云端平台作为决策中心，基于全局大数据分析生成的控制逻辑（如能耗优化曲线、安全预警阈值等），通过MQTT或CoAP协议下发至边缘网关。为确保指令可靠，网关层执行严格的校验与重构：首先，利用SM4国密算法进行报文解密及签名验签，防范指令篡改；其次，依据物模型映射表将云端通用协议转换为Modbus RTU/TCP、OPC UA或S7等现场总线协议。针对多目标联动场景，网关内置队列管理机制，对指令进行优先级排序，确保紧急关断指令（ESD）具备最高执行权重。

2. 边缘侧本地自治控制逻辑设计
   本地自治遵循“就近处理、低延迟”原则。边缘网关内部集成规则引擎（Rule Engine），支持通过图形化逻辑编排或Python/Lua脚本预置联动策略。当传感器采集的压力、液位或电流等实时数据触发预设阈值时，网关无需请求云端即可直接驱动继电器输出或变频器调节。该模式将响应时间缩短至50ms以内，对于塔吊防碰撞、基坑支护监测等高危场景具有决定性意义。

下表为典型边缘控制场景的性能要求：

控制场景	通讯协议	响应延迟	控制逻辑位置
变频泵组恒压控制	OPC UA	< 100ms	边缘网关自治
安全紧急关断(ESD)	Profinet	< 20ms	本地PLC+网关

3. 离线生存与状态同步策略
   针对施工现场网络波动，系统实施“断网自治、联网同步”策略。当上行链路心跳超时，网关自动切换至完全自治模式，执行本地缓存策略并开启本地存储进行操作存证。网络恢复后，网关通过断点续传机制上传离线日志，并执行状态一致性检查（State Reconcile），确保云端数字孪生模型与物理设备状态同步，满足GB 50300系列标准中关于过程控制连续性的要求。

4. 安全防护与反向联动审计
   系统实施“控制权唯一性”校验，防止云端并发冲突导致设备误动作。所有联动行为均纳入审计日志，记录触发源、执行时间及反馈状态等元数据。针对大功率设备，网关支持软启动策略与防抖动算法，避免频繁启停对电网及机械结构造成冲击。

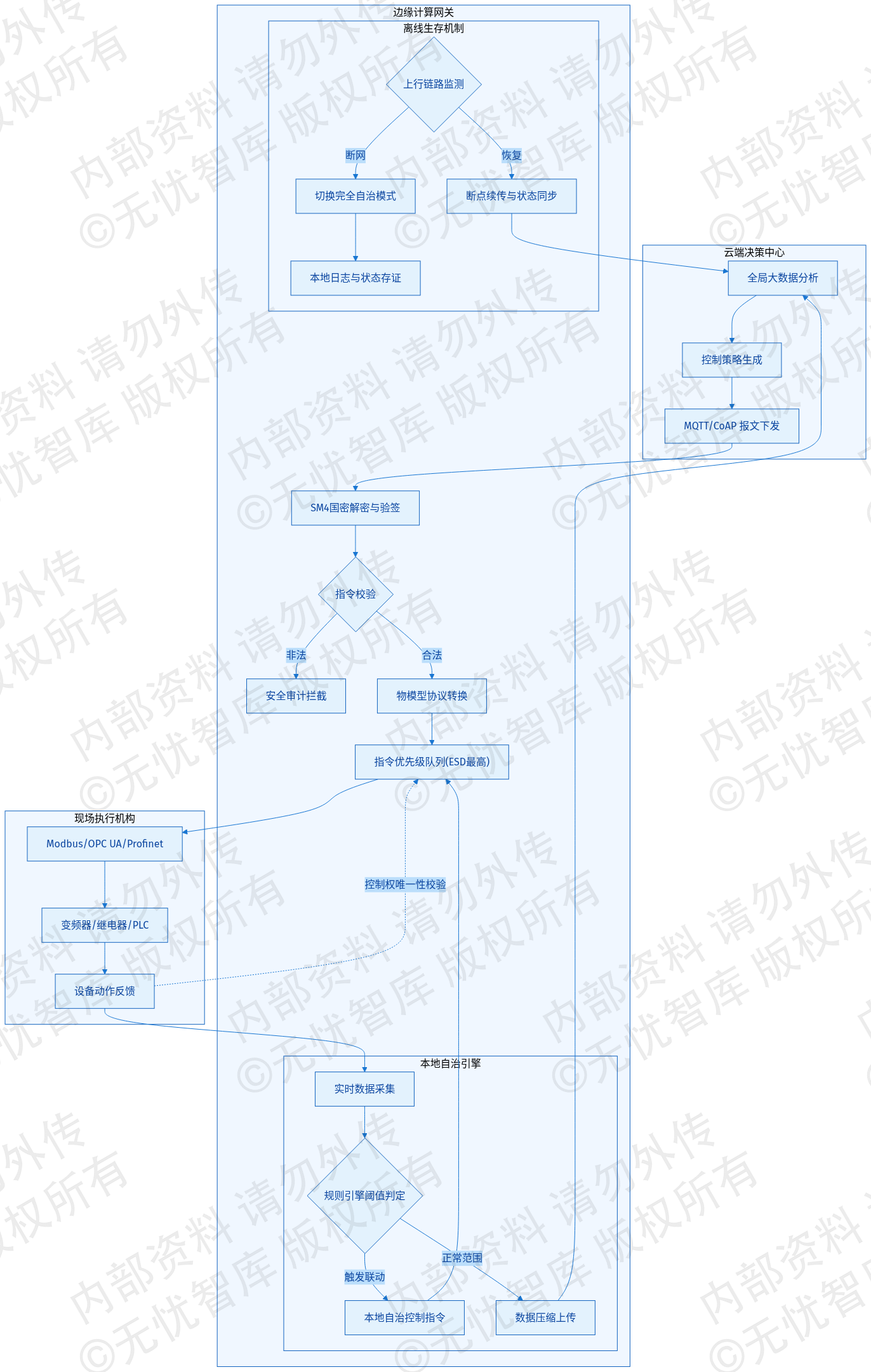

综上所述，本章通过构建边缘侧的高效执行与自治体系，实现了感知与控制的深度融合，为整体系统提供了坚实的控制底座支撑，其逻辑架构与执行流程如下图所示：

图：4.5 物联网设备全生命周期管理

如上图所示，该架构展示了从云端策略下发到边缘网关协议转换，再到现场执行机构反馈的全链路闭环过程。通过本地规则引擎与物模型的深度解耦，确保了系统在离线状态下的自治能力，为后续智能化应用场景提供了高可靠、低延迟的硬件基础与逻辑保障。

4.5 物联网设备全生命周期管理

4.5 物联网设备全生命周期管理

针对大型EPC总承包项目中海量异构边缘节点与感知终端的运维挑战，本系统构建了覆盖“规划、准入、部署、运行、优化、退役”全生命周期的云端一体化管理机制。该机制依托国产化信创环境，核心采用微服务架构的物联网管理平台（IoT Hub），支撑百万级终端的并发连接与实时监控。设计界面严格划分为云端管控层、边缘计算层与现场感知层，确保施工组织过程中设备实现“安装即上线、上线即受控”的工程目标。

在设备准入与安全维度，系统确立了标准化的物模型规范与身份认证体系。所有接入终端必须通过基于国密算法（SM2/SM3）的证书双向认证，由云端统一签发并分发唯一数字身份标签。针对边缘计算节点，引入KubeEdge容器化编排技术进行生命周期维护，支持应用镜像的远程下发与灰度升级。运维架构通过云端控制台实时采集边缘侧CPU负载、内存吞吐及磁盘IO状态，使施工调试阶段90%以上的配置工作实现远程化，显著降低现场人工巡检成本。

针对海量终端的运行监控，方案部署了基于Prometheus与Grafana的自动化告警体系。通过对Telemetry遥测数据的流式处理，系统可精准识别设备掉线、电池电压异常及传感器数据漂移等故障模态。具体运维管理流程与技术规格对比如下表所示：

阶段	核心管理内容	技术手段/关键指标
准入与部署	身份认证与零配置入网	SM2数字证书、DHCP Option 148、扫码入库
运行与维护	状态监控与固件升级	MQTT保活、Shadow影子设备、OTA断点续传

在异常处理与容灾策略方面，系统具备强化的“云边协同”自治能力。当云端链路发生中断时，边缘节点自动切换至本地自治模式，持续执行预设控制逻辑，并开启本地数据缓存（支持不少于72小时的断网续传）。待链路恢复后，依托时间戳对齐算法完成数据自动补录与状态同步。该机制有效解决了大型工程现场网络环境波动剧烈的痛点，保障了感知底座的持续可用性与数据完整性。

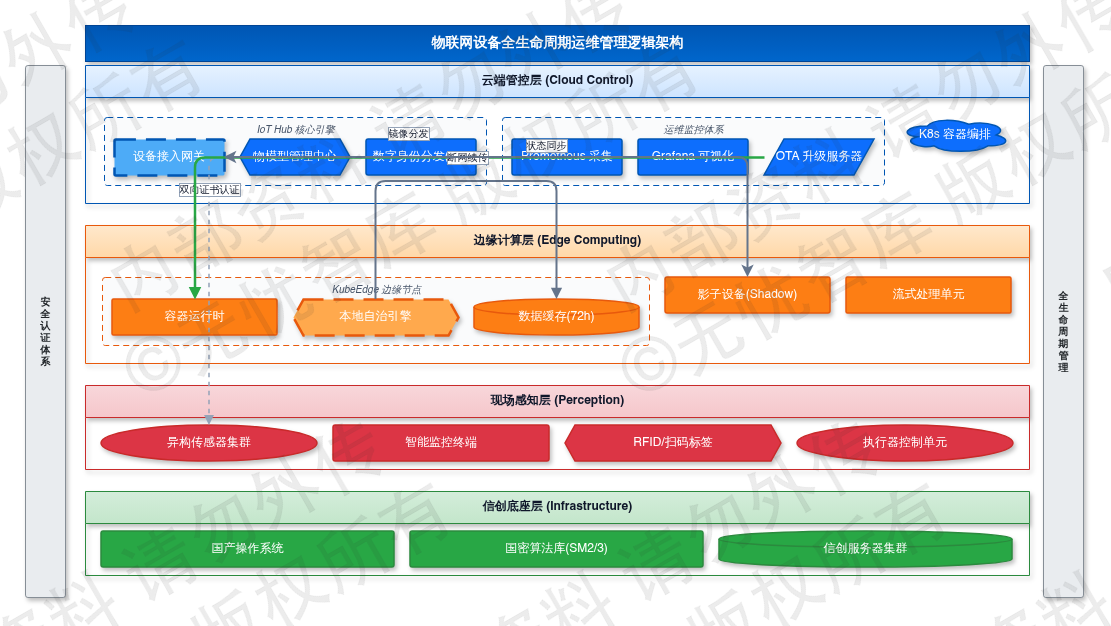

综上所述，本节通过对物联网设备全生命周期管理机制的系统阐述，为后续感知底座的稳定运行奠定了技术基础，其运维管理逻辑架构如下图所示：

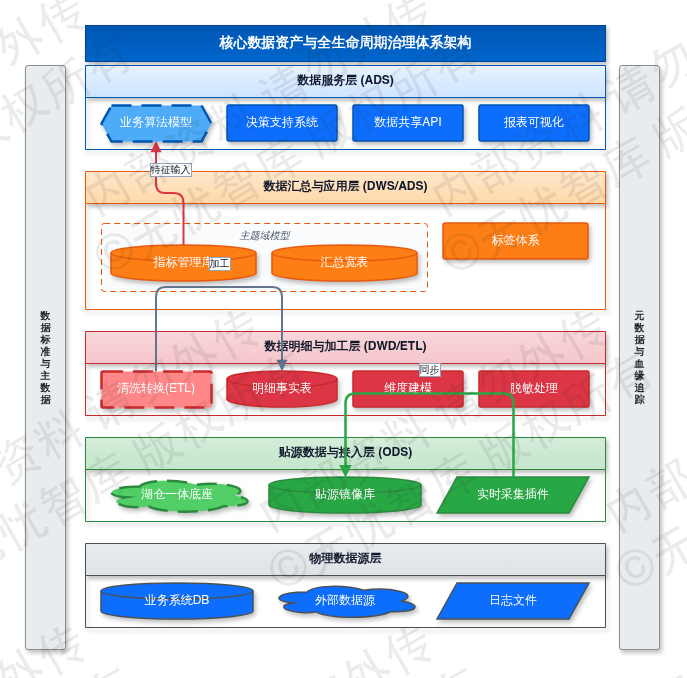

图：第5章 核心数据资产与治理体系

如上图所示，该架构涵盖了从底层物理感知到云端逻辑管控的全链路流程，通过物模型、OTA升级及云边协同等核心组件，实现了海量异构设备的高效运维与统一调度，为后续应用层的业务逻辑实现提供了可靠的数据支撑与控制通道。

第5章 核心数据资产与治理体系

第5章 核心数据资产与治理体系

本章确立企业级数据资产的标准化管控路径与全生命周期治理逻辑。在数字化转型进程中，数据已演进为具备高流动性与高价值密度的核心生产要素。本章立足于 DAMA 数据管理知识体系，结合 GB/T 36073-2018《数据管理能力成熟度评估模型》（DCMM）规范，深度解析具备“湖仓一体”特征的现代化数据底座构建方案。

本章设计思路遵循“标准先行、存算分离、治理贯穿、服务闭环”原则，详细论述从物理层、逻辑层到语义层的数据流转边界，确立涵盖 ODS（贴源数据层）、DWD（明细数据层）、DWS（汇总数据层）及 ADS（应用数据层）的标准数仓分层架构。针对工程实践中普遍存在的“数据烟囱”与“语义歧义”痛点，重点阐述主数据管理（MDM）与元数据血缘追踪的实现机制，确保指标与报表均能回溯至权威物理源头。通过建立涵盖数据采集、清洗转换（ETL）、安全存储及共享分发的全链路治理体系，为上层业务应用提供具备高可用性、强一致性与合规安全保障的数据资产支撑，实现从原始数据向标准化数据资产的本质跨越，为后续业务算法模型与决策支持系统奠定数字化根基。

综上所述，本章通过对核心数据资产架构与治理体系的顶层设计，为后续各业务系统的深入对接与数据赋能提供了标准化指引，整体数据治理逻辑架构如下图所示：

图：5.1 建筑能耗主数据与字典定义

如上图所示，该架构展示了从底层多源异构数据接入到顶层数据服务输出的全过程，清晰定义了数据采集、分层存储、质量管控及资产目录化等关键环节的衔接逻辑与管控节点。该视图为后续详细的资产管理工作提供了全局指引，确保了数据在全生命周期内的可追溯性与一致性。

5.1 建筑能耗主数据与字典定义

在构建智慧建筑能耗管理平台的工程实践中，数据一致性是实现跨系统协同与精准决策的基石。当前多数既有建筑存在“一物多名、一名多义”的现象，导致自控系统、财务结算系统与运维平台之间的语义冲突频发。为彻底消除数据歧义，本系统参照 DAMA-DMBOK2 知识体系，并严格遵循 GB/T 36073-2018《数据管理能力成熟度评估模型》，构建了覆盖全生命周期的建筑能耗主数据（Master Data）管理体系与元数据字典，旨在通过统一的语言规范，为湖仓一体架构提供标准化的数据输入。

5.1.1 主数据定义与唯一标识机制

主数据作为跨业务流程共享的核心数据资产，其定义的严谨性直接决定了 Data Lakehouse 架构中 DWD（明细数据层）的建模质量。系统针对建筑、楼层、空间、设备、支路及分项能耗等关键实体，确立了全局统一的唯一标识符（GUID）生成机制。在数据入湖阶段，依托 MDM（主数据管理）引擎执行强制性的清洗与映射，确保来自施耐德、西门子、霍尼韦尔等不同厂商的协议数据在标准字典下实现归一化。以“冷水机组”实体为例，字典定义了涵盖额定功率、COP值、制冷量、冷冻水流量等 24 项核心属性，并强制规定度量单位（kW, m³/h, RT），从源头上杜绝了因单位换算错误导致的能效评估偏差。

5.1.2 多维能耗数据字典构建

为支撑高频并发的实时监测与长周期的趋势分析，本方案设计了多维度的能耗数据字典。该字典不仅涵盖物理属性（字段名、数据类型、长度约束），更核心的是嵌入了业务逻辑属性与质量约束。

属性分类	字段名称	业务定义	数据类型	来源系统
空间主数据	BLDG_ID	建筑唯一识别编码	String(32)	房产管理系统
能耗指标	ENERGY_VAL	累积耗电量	Decimal(18,2)	电力监控系统

5.1.3 数据血缘与治理闭环

在数据流转层面，系统将字典定义深度嵌入 ODS 到 DWD 的 ETL 链路中。依托数据血缘管控技术，实现能耗数据从传感器采集、网关透传、协议解析到 ADS（应用数据层）的全过程追踪。当底层字典发生变更时（如新增新能源充电桩分项），血缘分析引擎会自动评估受影响的下游指标体系并触发告警。这种严密的治理体系确保了“单位面积能耗”等核心指标在集团总部与各分公司之间具有完全等效的对比价值，实现了数据治理从“孤岛罗列”向“逻辑升维”的转变。

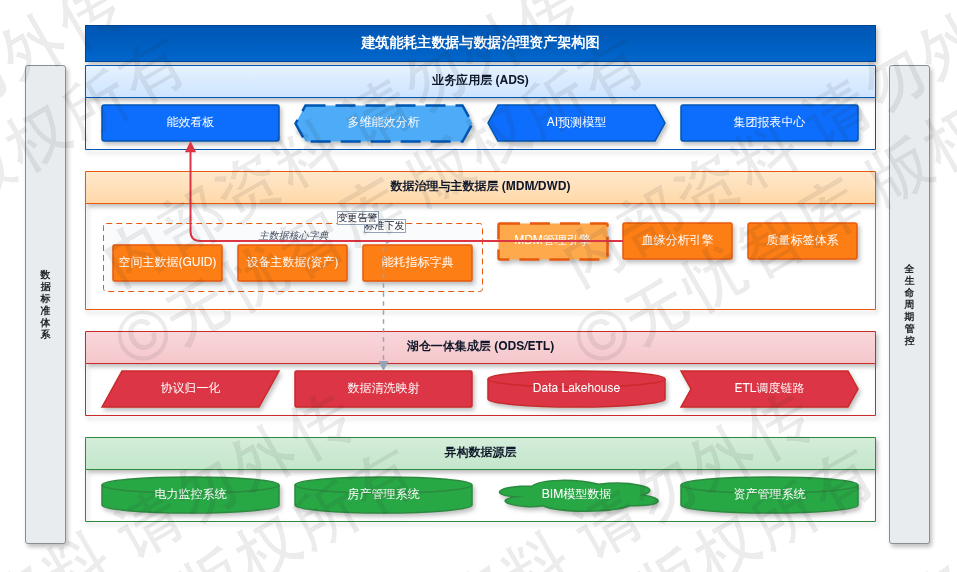

综上所述，本章通过对建筑能耗主数据与字典定义的系统阐述，为后续的数据集成与模型构建奠定了标准化的语言基础，整体数据资产架构展示了从底层异构数据源到顶层主数据字典的映射逻辑。通过建立统一的 MDM 管理中心，系统实现了空间、设备、能耗三位一体的数据关联，为后续章节中提到的多维能效分析与 AI 预测模型提供了高质量、一致性的原始数据支撑。

5.2 数据采集频率与传输协议(MQTT/CoAP)

5.2 数据采集频率与传输协议(MQTT/CoAP)

5.2.1 边缘至云端传输通道与频率规范

在工业互联网架构中，数据采集是资产数字化的核心源头。本系统针对边缘侧异构设备接入，构建了基于边缘计算网关与云端物联网中枢（IoT Hub）的标准化传输通道。依据业务场景对实时性与可靠性的差异化需求，系统将采集频率划分为高频实时、中频监控与低频统计三个维度。

针对核心生产设备及安全监控点位，系统执行 100ms-500ms 的高频采集，依托 MQTT 协议的 QoS 1/2 等级确保数据交付的确定性，支撑数字孪生实体的实时状态映射。对于能源消耗、环境参数等指标，采用 1min-15min 的中频采集，并引入边缘侧死区补偿（Deadband）机制，仅在数值波动超过设定阈值时触发上报，以优化网络带宽利用率。对于设备台账、固件版本及维保记录等准静态数据，则采用小时或天级的低频同步模式。

在传输协议选型上，系统实施双协议并行策略。针对网络带宽充足、需维持长连接的场景，采用 MQTT 5.0 协议，利用其发布/订阅（Pub/Sub）模式实现业务解耦，通过二进制报头压缩提升传输效率。针对电池供电、资源受限的低功耗传感器，采用基于 UDP 的 CoAP 协议，利用其 RESTful 架构与资源发现机制，在极低开销下完成周期性状态上报。下表定义了不同协议的应用规格：

业务维度	采集频率	传输协议	典型应用场景
实时控制	100ms-500ms	MQTT (QoS 2)	压力突变、故障告警、振动分析
过程监视	1s-10s	MQTT (QoS 1)	温度、流量、电流连续监测

数据在传输至云端前，由边缘网关执行标准化转换，将 PLC 寄存器地址或原始电平信号封装为遵循 GB/T 36340 标准的 JSON 报文，并注入包含 UUID、毫秒级时间戳及物理量单位的元数据标签。针对 MQTT 协议，系统统一规划了 /TenantID/ProjectID/DeviceType/DeviceID/DataCategory 格式的 Topic 命名空间，从协议层支撑多租户隔离与数据血缘追踪。这种“边缘预处理+标准协议传输”的模式，确保了 ODS 层数据的质量一致性，避免了云端计算资源的无效损耗。

综上所述，本节通过对采集频率的精细化分级与 MQTT/CoAP 协议的互补应用，构建了高效、可靠的数据传输体系，整体数据流向与协议分布架构清晰展示了从底层感知终端到边缘网关，再通过 MQTT 与 CoAP 协议接入云端数据中枢的全过程。这种分层设计的传输体系不仅满足了工业级实时响应的需求，还兼顾了低功耗场景的接入能力，为全域数据资产的实时汇聚奠定了坚实的工程基础。

5.3 数据中台架构与贴源层(ODS)设计

5.3 数据中台架构与贴源层(ODS)设计

针对千万级智能电表、水表及传感器产生的海量并发能耗数据，本系统构建了基于Lambda架构的高性能大数据底座。该底座旨在解决高频数据写入压力与复杂聚合查询之间的性能矛盾，核心由分布式消息中间件、实时计算引擎、多模态存储矩阵及ODS（Operational Data Store）贴源层构成。在接入层，系统部署Kafka集群作为流量缓冲区，通过Partition分区策略实现数据负载均衡。在用能高峰期QPS突破10万次/秒的极端场景下，依托Kafka的顺序写盘特性与零拷贝技术，确保系统具备高吞吐稳定性。ODS层作为数据中台的数据入口，严格遵循“近源存储、原样保留”原则，利用Canal或Flink CDC技术捕获业务库增量，并结合MQTT协议接收物联网终端原始报文，实现全域数据的一比一镜像备份。

5.3.1 海量能耗数据存储与计算底座设计

在存储架构设计上，为应对ODS层PB级数据的长效存储与检索需求，方案采用“冷热分流、多模并存”策略。针对实时性要求极高的瞬时功率、电流电压等流式数据，采用ClickHouse集群配合SSD阵列实现毫秒级预聚合分析；针对需永久保留的原始抄表日志，通过HDFS结合Parquet列式存储格式进行高压缩比存储，以优化存储成本。此外，ODS层引入Iceberg湖仓一体技术，支持ACID事务与Schema演进，解决了传统Hadoop架构在处理历史补数和数据修正时的一致性难题。通过数据生命周期管理策略，系统根据预设规则将超过180天的贴源数据自动转储至低频冷存储池，确保存储资源的经济性。

针对海量数据的计算治理，本底座在ODS层实施了严格的接入规范。下表列出了ODS层核心存储组件的技术规格：

组件名称	技术选型	核心参数	适用场景
实时缓冲区	Kafka	副本因子=3, 消息保留7天	屏蔽感知层流量洪峰，解耦下游计算
原始贴源库	Iceberg	Parquet格式, Snappy压缩	存储全量原始报文，支持增量读取与ACID

综上所述，本节通过对大数据底座与ODS层的深度架构设计，实现了海量能耗数据的高效采集、可靠存储与透明治理，为后续的数据加工与业务应用奠定了物理支撑。通过分层解耦与多模存储技术的结合，系统不仅能够支撑现有的海量能耗数据存储需求，还具备极强的横向扩展能力，可随业务规模增长平滑扩容，确保了系统SLA达到99.99%的企业级可靠性要求。

5.4 数据质量稽核与清洗规则

5.4 数据质量稽核与清洗规则

在湖仓一体架构中，数据质量是支撑上层AI算法模型与决策分析的生命线。本系统严格遵循 GB/T 36073-2018《数据管理能力成熟度评估模型》，构建了全链路、自动化的数据质量稽核体系。该体系覆盖了从源系统采集、ODS（贴源层）入湖、DWD（明细层）清洗到 ADS（应用层）输出的全生命周期。稽核核心逻辑采用“规则驱动+实时监控”模式，通过定义完整性、准确性、一致性、及时性、有效性及唯一性六大核心维度的质量测度指标，确保每一条进入湖仓的数据都具备可追溯的质量标签。

具体执行层面，系统在数据集成层部署了非侵入式的质量探针。在数据入湖的 ODS 阶段，系统实施“强校验”机制，针对关键业务对象进行 schema 验证与字段属性稽核；在 DWD 层，则通过 SQL 算子与自定义 UDF 结合的方式，进行跨表的一致性校验。稽核结果将实时反馈至数据质量看板，并触发告警机制。对于严重失真的数据，系统将自动启动熔断机制（Circuit Breaker），防止脏数据污染 AI 语料库，从而保障大模型微调与特征工程的可靠性。

5.4.1 数据质量稽核体系设计

本系统构建了基于元数据驱动的自动化稽核引擎，将质量规则解耦为独立的配置项。在数据流转的各关键节点，引擎通过调用预定义的校验算子，对数据流进行实时或批量的采样分析。针对高并发入湖场景，稽核引擎采用分布式计算框架，支持对亿级记录进行秒级布尔逻辑校验。

稽核体系不仅关注静态的数据值，更强调动态的业务逻辑一致性。例如，在财务数据入湖时，系统会自动触发跨系统的对账校验规则，比对 ERP 系统与支付网关的流水差异。所有稽核结果均记录在质量元数据库中，形成数据资产的“健康档案”，为后续的数据资产评估与分级分类提供量化依据。

5.4.2 核心清洗规则与转换逻辑

数据清洗是消除数据异构性、提升数据资产价值的关键工序。本方案针对企业级多源异构数据的痛点，制定了标准化的数据清洗与转换规则集。清洗流程严格区分“通用清洗”与“业务清洗”两个阶段：通用清洗主要解决技术层面的数据瑕疵，包括去除不可见字符、统一日期格式（ISO 8601）、处理空值以及去除重复记录；业务清洗则侧重于逻辑层面的合规性，例如根据 MDM 标准对客户编码进行映射、对非法范围的数值进行截断或标记。

为了实现清洗过程的可维护性，系统采用配置化引擎替代硬编码逻辑。通过可视化的规则编辑器，数据架构师可以灵活定义清洗算子序列。例如，在处理传感器采集的流式数据时，系统应用拉格朗日插值法处理缺失值，并利用盖帽法（Winsorization）处理离群异常值。清洗后的数据将保留完整的血缘追踪，记录原始值、清洗规则 ID 及清洗时间戳。核心清洗规则如下表所示：

规则类别	规则名称	详细描述与技术实现
格式标准化	时间戳对齐	将所有源系统的 Unix 时间或字符串时间统一转化为 YYYY-MM-DD HH:mm:ss.SSS 格式
完整性修复	均值填充	针对非关键性缺失字段，基于窗口函数计算历史均值并进行填充

5.4.3 质量报告与闭环治理机制

质量稽核并非终点，而是数据持续治理的起点。本系统建立了基于 DAMA 体系的质量闭环管理流程。每次稽核任务完成后，系统会自动生成《数据质量分析报告》，详细披露质量得分、异常分布及趋势变化。对于稽核发现的质量缺陷，系统通过工作流引擎自动派发治理工单至相关业务部门的数据负责人。

负责人需在规定 SLA 时间内完成源头整改或确认清洗策略，形成“发现-预警-处理-反馈”的闭环，从根本上解决边治理边污染的难题。通过引入质量分红与问责机制，将数据质量指标纳入部门绩效考核，驱动业务部门从源头提升数据录入的规范性，为企业提供纯净、可信的数据底座。

综上所述，本章通过对数据质量稽核与清洗规则的系统阐述，为后续章节的数据建模与 AI 应用奠定了坚实的高质量数据基础，其整体技术架构与流程逻辑如下图所示：

图：5.5 数据共享交换与API网关

如上图所示，该架构展示了从源端采集到消费端全链路的质量管控节点，涵盖了规则库管理、稽核引擎运行、异常处理工作流以及最终的质量评估看板。通过这种层层递进的管控手段，确保了数据在湖仓内部流转时的准确性与可靠性，为后续的深度分析提供了闭环保障。

5.5 数据共享交换与API网关

5.5 数据共享交换与API网关

在企业级数据架构中，打破数据孤岛的核心在于构建标准化、可审计且具备高可用性的数据流通体系。本系统确立了“按需申请、统一授权、过程监控、结果合规”的共享交换原则，构建了涵盖实时流式交换（CDC）、批量离线采集（ETL）以及面向微服务的API服务化共享的多模式数据交换矩阵。为确保数据开放安全性，系统在数据入湖至API输出的全生命周期实施脱敏与加密策略，建立了基于属性的访问控制（ABAC）模型。当第三方应用调用API时，网关动态解析请求者身份标签、地理位置及访问时间，自动触发敏感字段的动态脱敏（Dynamic Data Masking），确保PII信息在非授权环境下以掩码形式呈现。此外，系统通过数字水印技术对输出的结构化数据进行溯源标记，强化了数据泄露后的定责能力。

5.5.1 数据共享交换机制与安全开放策略

数据共享交换层通过解耦数据生产与消费，实现了跨部门、跨系统的数据资源整合。针对不同业务时效性需求，平台提供差异化交换路径：对于财务结算等高一致性场景，采用基于分布式事务补偿机制的批量ETL模式；对于库存预警、实时风控等场景，利用Kafka消息队列与Flink计算引擎实现毫秒级CDC增量同步。

安全策略层面，系统严格遵循数据分类分级标准。在API网关层集成安全沙箱环境，所有外发数据均需经过合规性校验引擎。针对高敏感数据，系统强制启用国密SM4算法进行传输加密，并配合动态令牌机制防止重放攻击。通过建立统一的数据契约（Data Contract），明确定义了字段定义、质量阈值及SLA协议，确保数据在流转过程中的语义一致性与技术可靠性。

5.5.2 API网关架构设计与性能指标

API网关作为数据资产对外服务的唯一入口，承担协议转换、流量削峰、负载均衡及安全防护职责。方案采用分布式架构，网关集群部署于K8s环境，支持无状态节点的动态扩缩容。技术选型上，集成高性能反向代理与插件化扩展机制，确保单接口响应延迟控制在50ms以内。

下表详细列出了API网关的核心技术规格与SLA指标约束：

指标维度	技术参数/要求说明	业务场景支撑
并发处理	单节点QPS≥5,000，集群支持50,000+	支撑业务高峰期瞬时流量冲击
流量控制	基于令牌桶算法的精细化限流	防止后端数据库被大流量压垮

在工程落地层面，API网关实现了服务编排功能，支持通过图形化界面将多个底层原子接口聚合为复合业务接口，有效减少前端应用的往返调用次数（RTT）。同时，网关内置熔断降级机制，当后端数据源异常或延迟过高时，自动切换至Redis缓存数据或返回预设Mock结果，保障系统整体鲁棒性。

5.5.3 数据资产服务化流转与血缘管控

平台建立了统一的API资产门户，支持将治理后的DWS/ADS层数据通过配置化方式发布为RESTful服务。系统通过元数据管理模块自动构建API与底层物理表的血缘映射关系。当底层DWD层表结构发生变更时，血缘分析引擎自动触发影响评估，并向订阅该API的下游业务方推送变更预警，实现了从数据源头到消费末端的全链路变更管控。

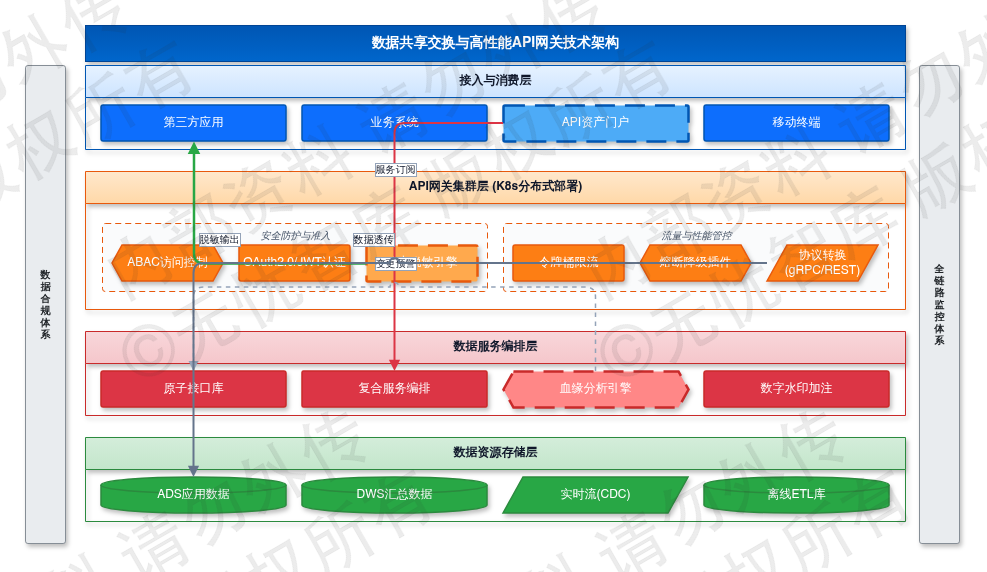

综上所述，本章通过对数据共享交换机制与高性能API网关的系统阐述，构建了安全、高效、可控的数据开放体系，为后续业务应用层的数据消费奠定了基础，整体技术架构如下图所示：

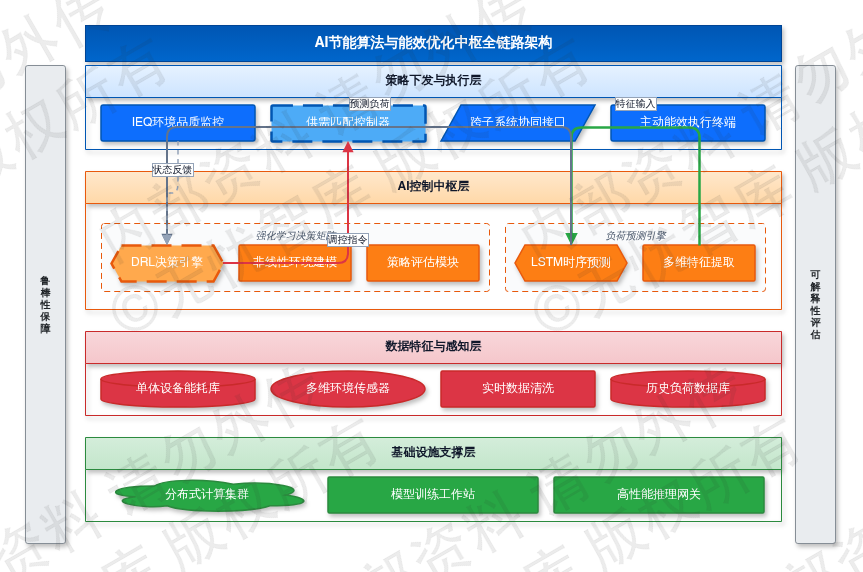

图：第6章 AI节能算法与能效优化中枢

如上图所示，该架构涵盖了从底层数据源接入、网关协议转换到上层应用安全消费的全流程控制。通过统一的API门户与精细化的流控脱敏策略，确保了数据资产在跨部门、跨机构流转过程中的确定性与安全性，为企业数字化转型提供了标准化的数据服务支撑。

第6章 AI节能算法与能效优化中枢

第6章确立了本平台的算法演进路径与核心调控逻辑，旨在将传统的被动式运维升级为基于深度学习的预测性主动能效控制。作为系统的核心技术壁垒，本章不仅关注单体设备的能耗建模，更致力于构建跨子系统的全局协同优化机制。通过引入长短期记忆网络（LSTM）进行多维度的负荷预测，并结合深度强化学习（DRL）在复杂非线性环境下的决策能力，本章详细界定了从底层数据特征提取到上层策略下发的全链路工程实现。架构设计严格遵循实时性、鲁棒性与可解释性三大原则，确保在保障建筑室内环境品质（IEQ）的前提下，实现供需匹配的最优化。本章将从预测引擎、控制中枢及反馈闭环三个维度，全面阐述AI算法在建筑节能领域的深度应用与价值转化路径。

综上所述，本章通过对AI节能算法与能效优化中枢的系统阐述，为后续章节奠定基础，整体框架涵盖了算法层的核心要素，详细展示了从多源异构数据采集、特征工程处理到LSTM负荷预测模型，再到DRL策略生成与边缘侧执行的完整闭环逻辑，为后续详细设计提供了清晰的指导。

6.1 AI能耗基线预测模型(基于时序预测)

6.1 AI能耗基线预测模型(基于时序预测)

在企业级能源管理体系中，能耗基线（Energy Baseline）的确立是衡量节能成效的核心度量衡。传统的基线设定依赖于历史平均值或线性回归，难以应对工业生产中复杂的非线性变量耦合。本系统通过构建基于深度学习的时序预测模型，旨在消除生产负荷波动、环境气象变化及设备老化衰减对能耗评估的干扰，实现对“无节能干预状态”下能耗轨迹的精准还原，为节能潜力分析与M&V（测量与验证）提供科学基准。

6.1.1 复合模型架构设计

基线模型采用长短期记忆网络（LSTM）与时间序列分解（STL）相结合的复合架构。系统首先通过STL分解技术将原始电耗数据解构为趋势项（Trend）、季节项（Seasonal）与残差项（Remainder）。趋势项反映生产规模的长期演变，季节项捕捉空调、照明等受自然环境周期性影响的负荷。针对残差项中的随机波动，模型引入注意力机制（Attention Mechanism），对生产排班、物料吞吐量、室外温湿度等外部特征进行动态加权，增强模型在异常工况下的鲁棒性。

6.1.2 多维特征工程与业务对齐

系统严格对齐业务逻辑，将特征划分为三大维度：一是内生性时间特征，涵盖节假日、班次起止点等周期性因子；二是环境工况特征，基于GB/T 3485-2017《评价企业合理用电技术导则》中的度日数（HDD/CDD）模型，量化环境温度对热力负荷的影响；三是生产强相关特征，实时接入MES系统的产线稼动率、单位产品能耗（SEC）及关键设备频率反馈。全量特征的注入确保了模型能有效识别因订单结构调整引起的“伪节能”现象。

6.1.3 动态校准与M&V验证机制

为确保工程有效性，系统引入IPMVP（国际节能效果测量和验证规程）标准，采用“非调节性调整”方法对基线进行动态校准。模型训练采用滑窗交叉验证（Rolling Window Cross-Validation）机制，确保平均绝对百分比误差（MAPE）稳定在3%以内。当实际能耗偏离基线时，系统自动判定偏差来源：若由生产参数变化引起，则触发基线参数自适应调整；若源于节能算法干预，则将差值确认为实时节能收益，为后期审计提供逻辑自洽的数据底座。

6.1.4 云边协同的分布式部署

针对大规模异构设备场景，模型采用分布式训练策略。边缘侧部署轻量化量化模型（Quantized Model）以实现分钟级实时基线拟合，云端中枢负责周级别的模型全量参数重调（Retraining）。这种架构既保证了响应的实时性，又通过全局数据聚合持续优化预测精度。下表展示了本模型在工业场景下的核心技术参数配置：

参数维度	配置规格/指标	工程价值阐述
核心算法架构	LSTM + Attention + STL	解决长序列依赖，提升非线性特征捕捉精度
预测误差目标	MAPE ≤ 2.8%	确保节能潜力分析的置信度达到工业级要求

综上所述，AI能耗基线预测模型通过多维特征融合与时序深度学习，构建了科学、客观的能效参照系，为后续的节能策略下发与经济效益评估提供了精准的数据支撑，整体算法流转逻辑涵盖了从多源数据采集、特征工程处理到深度学习模型训练与基线实时生成的全生命周期流程。通过对环境、生产、设备三位一体数据的深度挖掘，系统确立了高精度的能耗预测模型，为后续章节中提到的节能策略优化提供了关键的基准判定依据。

6.2 暖通空调(HVAC)智能寻优控制算法

6.2 暖通空调(HVAC)智能寻优控制算法

暖通空调（HVAC）系统作为现代建筑能耗的核心构成，其能量消耗通常占建筑总能耗的40%至60%。传统的基于规则（Rule-based Control）或比例-积分-微分（PID）的控制逻辑，在面对气象环境剧烈波动、人员流动高度随机以及建筑热惯性滞后等复杂非线性耦合场景时，往往表现出调节精度不足、响应迟滞及能源浪费严重等问题。本方案确立了以深度强化学习（Deep Reinforcement Learning, DRL）为核心的智能寻优控制策略，旨在通过实时感知、在线决策与迭代进化，实现从被动响应向主动寻优的架构跨越。

6.2.1 深度强化学习控制策略设计

该算法模型的核心在于构建高维度的状态空间（State Space）与动作空间（Action Space）。状态空间集成室内外温湿度、二氧化碳浓度、冷水机组进出水温度、冷却泵频率、冷却塔风机转速及电价梯度等多元异构数据；动作空间定义为对冷机负荷百分比、变频泵转速、末端风阀开度及冷冻水设定温度的连续或离散调节指令。通过引入近端策略优化（PPO）算法，智能体在与建筑环境数字孪生体的交互中，利用奖励函数（Reward Function）引导，寻找能耗与人体热舒适度（PMV指标）之间的帕累托最优解。奖励函数设计如下表所示：

奖励项	权重系数	计算逻辑描述
能耗惩罚	-0.6	基于冷机、水泵、风机实时总功率的负反馈
舒适度增益	+0.3	室内温度处于[24℃, 26℃]区间时的正向奖励

在工程落地层面，系统采用“离线训练+在线微调”的演进路径。首先利用历史运行数据与物理仿真引擎（如EnergyPlus）构建高保真环境模型，完成代理模型的预训练；随后在实际部署阶段，利用边缘推理机制，根据特定建筑的物理特性进行在线参数修正，有效规避深度学习模型初期的“冷启动”风险。为确保工业级稳定性，算法层上方叠加了安全约束层（Safety Layer），当AI输出的控制指令超出设备安全运行边界或违反工艺逻辑时，系统将自动回退至预设的安全控制基线，确保生产安全与设备寿命。
