💥第一部分——内容介绍

线性时不变系统的容错模型预测控制与同态加密融合研究 —— 以连续搅拌式反应器为例

摘要

针对线性时不变（LTI）系统在复杂工业场景中易受执行器、传感器故障干扰，且网络化控制过程中存在数据隐私泄露与网络攻击风险的双重问题，本文提出一种融合故障诊断、容错模型预测控制（FT-MPC）与同态加密（HE）的一体化控制策略。以典型化工过程连续搅拌式反应器（CSTR）为研究对象，构建包含故障检测、隔离、估计模块的主动容错框架，依托模型预测控制的滚动优化与约束处理能力实现故障自适应调节；同时引入同态加密技术，在密文域完成状态传输、故障诊断与控制量计算，实现控制算法与敏感工艺数据的隐私保护。通过理论分析与仿真验证，所提策略既能在 CSTR 常见故障场景下维持系统稳定性与控制精度，又能抵御数据窃听、篡改与重放攻击，为安全关键型工业过程的高可靠、高安全运行提供有效解决方案。

关键词

线性时不变系统；容错模型预测控制；故障诊断；连续搅拌式反应器；同态加密；隐私保护控制

一、引言

1.1 研究背景与意义

线性时不变系统作为工业过程控制的基础模型，广泛应用于化工、能源、制造等领域，其稳定运行是生产安全与产品质量的核心保障。连续搅拌式反应器作为化工流程的核心设备，涉及放热反应、物料混合、温度与浓度精确调控等复杂过程，运行中易出现执行器卡死 / 增益衰减、传感器漂移 / 失效、冷却系统故障等异常，轻则导致控制性能下降、产品不合格，重则引发泄漏、爆炸等安全事故。传统模型预测控制（MPC）依赖精确系统模型，故障发生后模型失配会直接导致优化失效，因此亟需引入容错机制，构建具备故障自适应能力的 FT-MPC 策略。

随着工业互联网与云控制技术普及，CSTR 等设备逐步采用网络化远程监控架构，现场状态数据、控制指令需经公共网络传输，面临数据窃取、恶意攻击、隐私泄露等风险。尤其化工领域涉及工艺参数、反应配方等敏感信息，传统加密技术需解密后计算，无法在数据加密状态下执行控制算法，存在严重安全漏洞。同态加密作为隐私计算核心技术，支持在密文域直接进行算术运算，为网络化容错控制的安全赋能提供可行路径。

在此背景下，融合 FT-MPC 的故障容错能力与 HE 的隐私保护能力，针对 CSTR 系统开展一体化研究，既解决故障导致的系统失稳问题，又抵御网络攻击与数据泄露风险，对推动工业过程控制向智能化、安全化、网络化转型具有重要理论价值与工程意义。

1.2 国内外研究现状

1.2.1 容错模型预测控制研究现状

FT-MPC 通过整合故障诊断（FDD）与 MPC 重构机制，分为主动与被动两类：被动 FT-MPC 预先考虑故障不确定性，设计鲁棒 MPC 控制器，无需故障信息但保守性强、适配故障类型有限；主动 FT-MPC 依托 FDD 模块实时获取故障信息，动态修正预测模型、优化目标与约束条件，灵活性高、适配性强，成为主流研究方向。

现有研究多聚焦于执行器 / 传感器故障的被动容错，或基于状态观测器、残差生成的故障诊断，在航空航天、电力系统取得应用。针对 CSTR 的 FT-MPC 研究中，多采用非线性观测器、模糊控制实现故障估计与补偿，但针对 LTI 简化模型的主动容错设计较少，且未充分考虑网络化场景下的安全问题。

1.2.2 同态加密在控制系统中的应用现状

同态加密分为部分同态（PHE）、层次同态（LHE）与全同态（FHE），其中 CKKS、BFV 等方案适配实数 / 复数运算，契合控制系统需求。2015 年首次将 HE 引入网络控制系统，实现线性控制器密文计算；后续研究逐步拓展至 MPC、状态估计、多智能体协同控制，验证了密文控制的可行性。

目前 HE 与控制融合研究集中在基础控制算法，与容错控制结合的成果匮乏：一方面未解决故障诊断模块的密文实现问题，另一方面缺乏针对 CSTR 等工业对象的定制化设计，且未兼顾容错性能与加密效率的平衡。

1.3 研究内容与技术路线

本文以 LTI 系统为基础，以 CSTR 为研究载体，主要研究内容包括：

1. 构建 CSTR 的 LTI 状态空间模型，分析执行器、传感器典型故障模式与影响机理；
2. 设计基于残差生成与状态观测的 FDD 模块，实现故障快速检测、隔离与精确估计；
3. 提出主动 FT-MPC 策略，基于故障信息动态重构预测模型与优化问题，实现故障自适应控制；
4. 融合同态加密技术，设计密文域 FDD-FT-MPC 一体化框架，完成加密状态传输、故障诊断与控制优化；
5. 通过 CSTR 仿真场景验证策略的容错性能与安全防护能力。

技术路线遵循 “对象建模 — 故障分析 — 容错设计 — 安全融合 — 仿真验证” 的逻辑，实现从理论到应用的全流程覆盖。

二、CSTR 系统建模与故障特性分析

2.1 CSTR 工艺原理与 LTI 建模

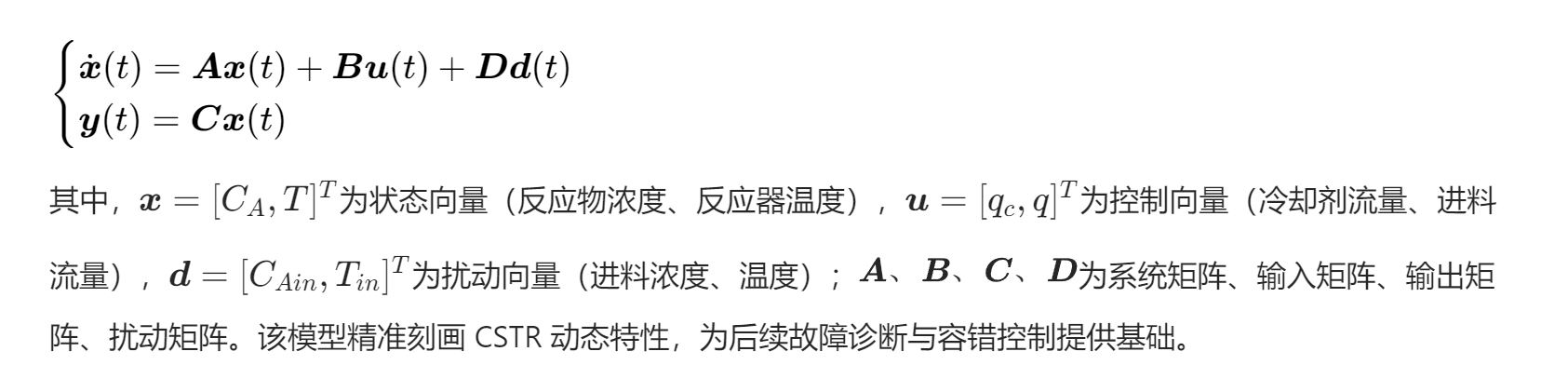

连续搅拌式反应器通过连续进料、搅拌混合、控温反应实现物料转化，核心变量为反应器内物料浓度、温度，操纵变量为进料流量、冷却剂流量，扰动变量为进料浓度、温度。基于物料守恒与能量守恒，对非线性动力学模型在稳态工作点线性化，得到 LTI 状态空间模型：

2.2 CSTR 典型故障模式与数学表征

结合 CSTR 运行特性，重点分析两类关键故障：

1. 执行器故障：冷却剂泵卡死、进料阀增益衰减，表现为控制输入偏差，数学模型为：uf​(t)=ρu(t)+δ其中ρ为增益衰减矩阵，δ为固定偏差向量；正常时、，故障时ρ对角元小于 1、δ非零。

2. 传感器故障：浓度 / 温度传感器漂移、失效，表现为输出测量偏差，数学模型为：yf​(t)=Cx(t)+fs​(t)其中fs​(t)为传感器故障向量，包含固定偏差、渐变漂移、完全失效等形式。

2.3 故障对系统性能的影响

执行器故障直接降低控制输入有效性，导致温度 / 浓度偏离设定值，甚至引发反应失控；传感器故障产生错误反馈信号，导致 MPC 优化决策失误，形成 “误控 — 状态恶化” 的恶性循环。两类故障均会破坏 LTI 系统稳定性，导致闭环响应超调增大、调节时间延长、稳态误差激增，严重时触发安全联锁停机。

三、基于 LTI 系统的故障诊断方法设计

3.1 故障诊断整体框架

设计包含故障检测、故障隔离、故障估计的三级 FDD 框架：检测模块判断系统是否故障；隔离模块定位故障源（执行器 / 传感器、具体通道）；估计模块计算故障幅值与类型，为 FT-MPC 提供精准信息。

3.2 基于观测器的残差生成

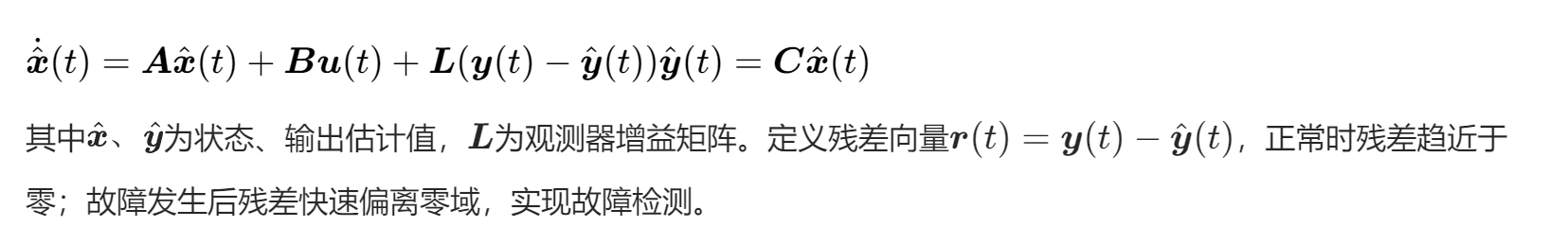

采用比例积分（PI）观测器，针对 LTI 系统设计状态观测器：

3.3 故障隔离与估计方法

采用观测器组 + 残差特征匹配实现故障隔离：为每个可能故障通道设计专属观测器，生成对应残差向量，通过残差方向、幅值特征区分执行器 / 传感器故障及具体通道。

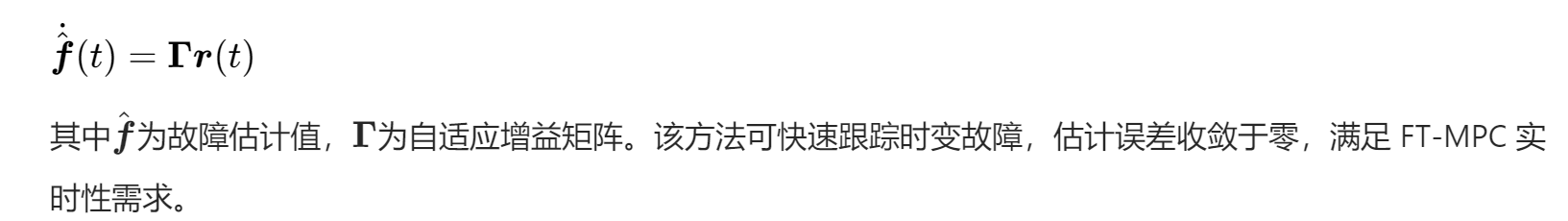

基于自适应算法设计故障估计器，对执行器增益ρ、偏差δ与传感器故障fs​(t)进行在线估计：

3.4 故障诊断性能指标

从快速性、准确性、鲁棒性三方面评估：快速性要求故障检测延迟小于系统调节时间的 1/3；准确性要求故障隔离正确率 100%、估计误差小于 5%；鲁棒性要求在扰动与噪声下无漏检、无误检。

四、主动容错模型预测控制策略设计

4.1 FT-MPC 基本原理

主动 FT-MPC 以 FDD 模块输出为依据，动态修正 MPC 核心模块：正常时采用标准 MPC；故障时基于故障估计值重构预测模型，调整优化目标与约束条件，通过滚动优化生成容错控制量，确保系统稳定与性能达标。

4.2 基于故障重构的预测模型修正

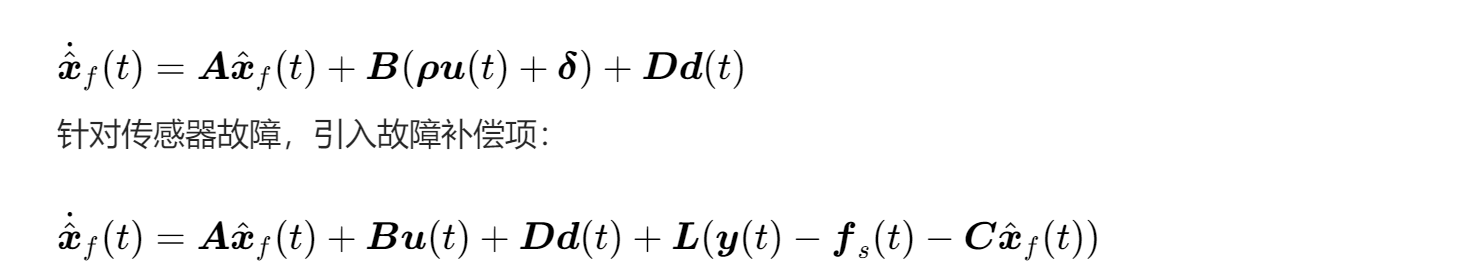

针对执行器故障，重构预测模型：

通过模型修正消除故障对状态预测的干扰，保证优化决策准确性。

4.3 容错优化目标与约束设计

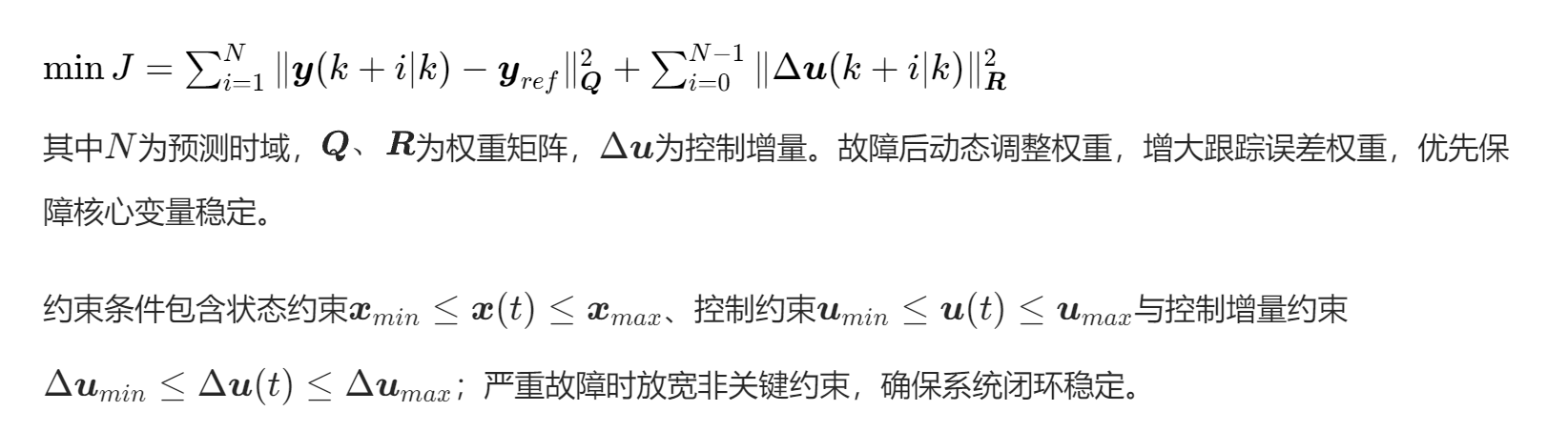

优化目标兼顾跟踪性能与控制能耗：

4.4 控制律重构与稳定性分析

基于修正模型与优化目标求解二次规划问题，得到最优控制序列，采用后退时域策略实施首个控制量。通过 Lyapunov 理论证明：故障估计精确时，闭环系统渐进稳定；估计存在误差时，系统状态最终有界，具备强鲁棒性。

五、同态加密与 FT-MPC 的融合框架设计

5.1 同态加密技术基础

选用 CKKS 同态加密方案，支持实数向量密文加法、乘法与线性变换，适配 LTI 系统矩阵运算与 MPC 优化需求。核心流程包括：密钥生成（公钥、私钥、评估密钥）、明文加密、密文同态运算、密文解密，运算后解密结果与明文计算一致。

5.2 密文域网络化控制架构

构建 “现场终端 — 加密传输 — 云端密文计算 — 解密执行” 的四层架构：

1. 现场终端：采集 CSTR 状态x、输出y，用公钥加密为密文、后上传；
2. 加密传输：经工业互联网传输密文，抵御窃听、篡改攻击；
3. 云端计算：在密文域执行 FDD、FT-MPC 优化，生成密文控制量[[u]]；
4. 终端执行：用私钥解密[[u]]，驱动执行器动作。

5.3 密文域故障诊断实现

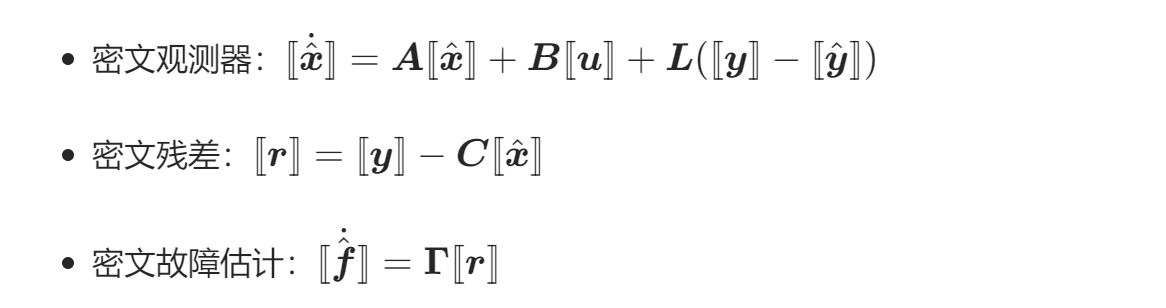

将 FDD 算法转化为线性运算形式，在密文域完成残差生成、故障隔离与估计：

•

全程无需解密，保障状态与故障信息隐私。

5.4 密文域 FT-MPC 优化实现

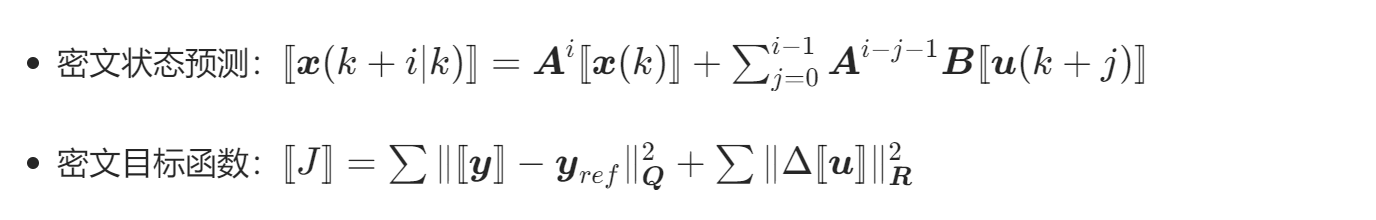

将 MPC 二次规划转化为线性代数运算，在密文域完成预测、优化与控制量生成：

•
• 密文约束满足：验证、是否处于约束区间（采用密文比较算法）

优化结果以密文形式下发，终端解密后执行，实现控制算法与指令的全流程隐私保护。

5.5 安全性与效率分析

安全性：基于 CKKS 的格密码假设，抵御选择明文攻击、选择密文攻击，防止数据泄露与恶意篡改。效率优化：采用层次同态加密减少 Bootstrapping 次数；预计算系统矩阵密文，降低在线运算量；优化 MPC 参数，缩短预测时域，平衡容错性能与加密延迟。

六、仿真实验与结果分析

6.1 实验设置

以放热反应 CSTR 为对象，构建 LTI 仿真模型，设置三种场景：

1. 正常场景：验证标准 MPC 与 HE-FT-MPC 性能一致性；
2. 执行器故障场景：冷却剂流量增益衰减 50%（t=50s）；
3. 传感器故障场景：温度传感器漂移 + 20%（t=50s）。

对比指标：温度 / 浓度跟踪误差、调节时间、超调量、故障恢复时间；安全指标：数据隐私保护能力、抗攻击能力。

6.2 正常场景结果

HE-FT-MPC 与标准 MPC 跟踪性能一致，温度、浓度稳态误差小于 1%，调节时间小于 20s，证明加密运算不影响控制性能。

6.3 执行器故障场景结果

传统 MPC 故障后温度飙升、浓度骤降，系统失稳；HE-FT-MPC 经 0.8s 检测延迟后，快速重构模型，15s 内恢复稳定，温度误差小于 2%，浓度误差小于 1.5%，容错效果显著。

6.4 传感器故障场景结果

传统 MPC 因错误反馈导致控制震荡；HE-FT-MPC 精准估计漂移故障，实时补偿输出误差，维持平稳运行，无超调、无震荡。

6.5 安全性验证

模拟网络窃听、数据篡改攻击，HE-FT-MPC 全程密文传输计算，攻击者无法获取有效信息，系统稳定运行；传统无加密系统出现数据泄露、控制失效。

七、结论与展望

7.1 研究结论

本文提出融合故障诊断、主动 FT-MPC 与同态加密的 LTI 系统控制策略，以 CSTR 为对象验证得出：

1. 所提 FDD 模块可快速、精准检测、隔离、估计 CSTR 典型故障，满足实时性需求；
2. 主动 FT-MPC 能有效补偿执行器与传感器故障，维持系统稳定性与控制精度；
3. 同态加密与 FT-MPC 深度融合，实现密文域故障诊断与控制优化，在不牺牲容错性能的前提下，大幅提升网络化控制的安全性与隐私保护能力。

7.2 未来展望

1. 拓展至非线性 CSTR 系统，设计非线性 HE-FT-MPC 策略；
2. 优化同态加密算法，降低计算延迟，适配高速工业场景；
3. 融合联邦学习，实现多设备分布式密文协同容错控制；
4. 开展物理实验验证，推动技术工程化应用。

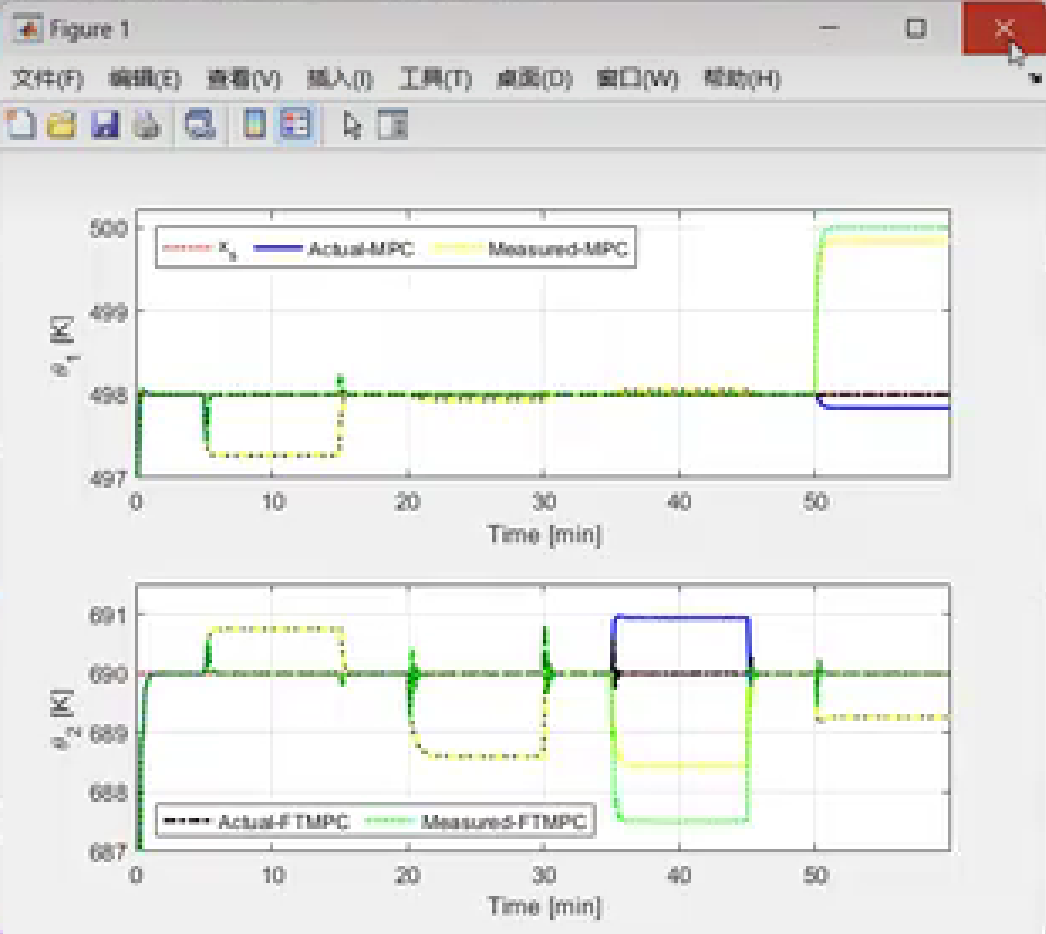

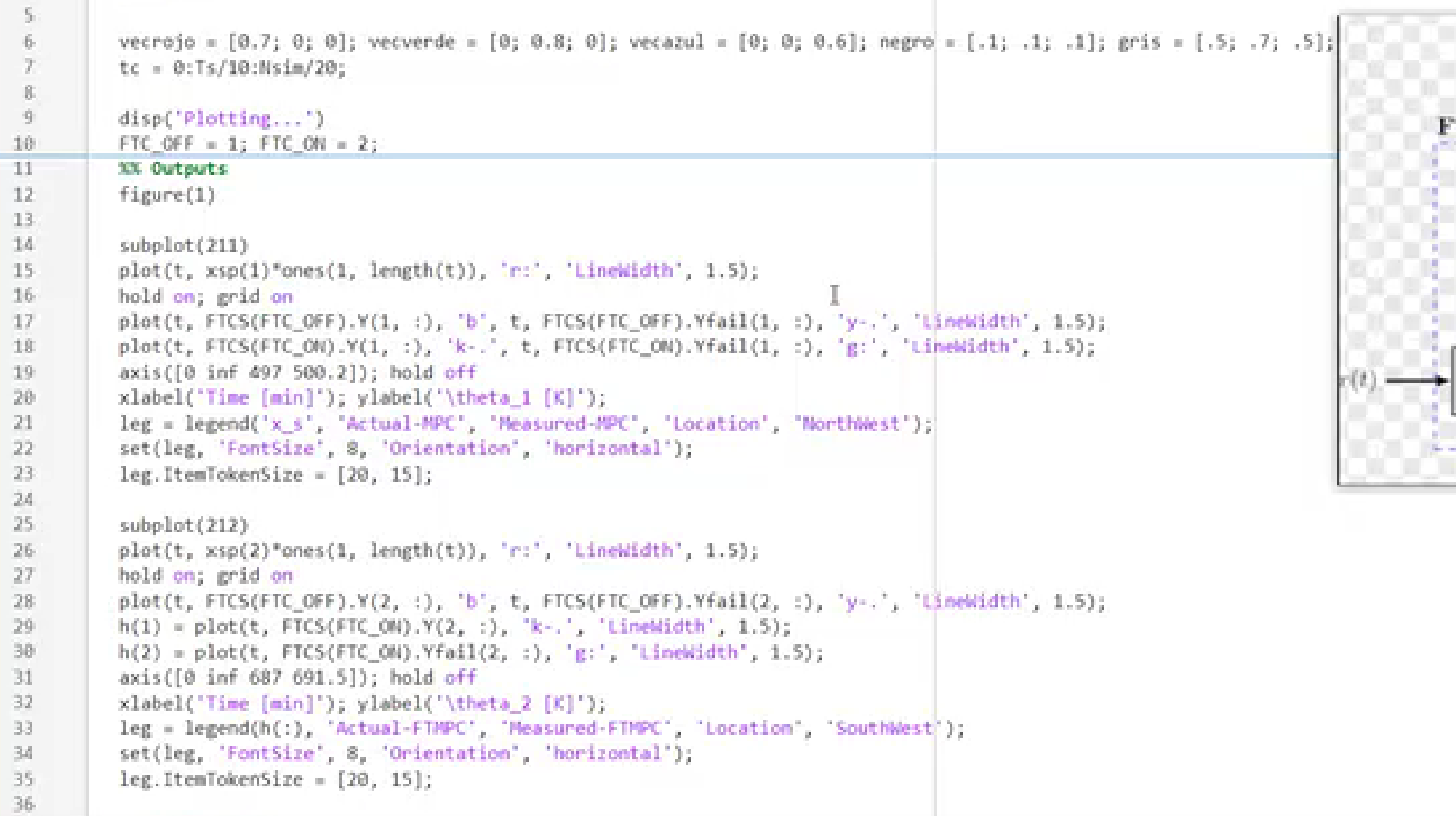

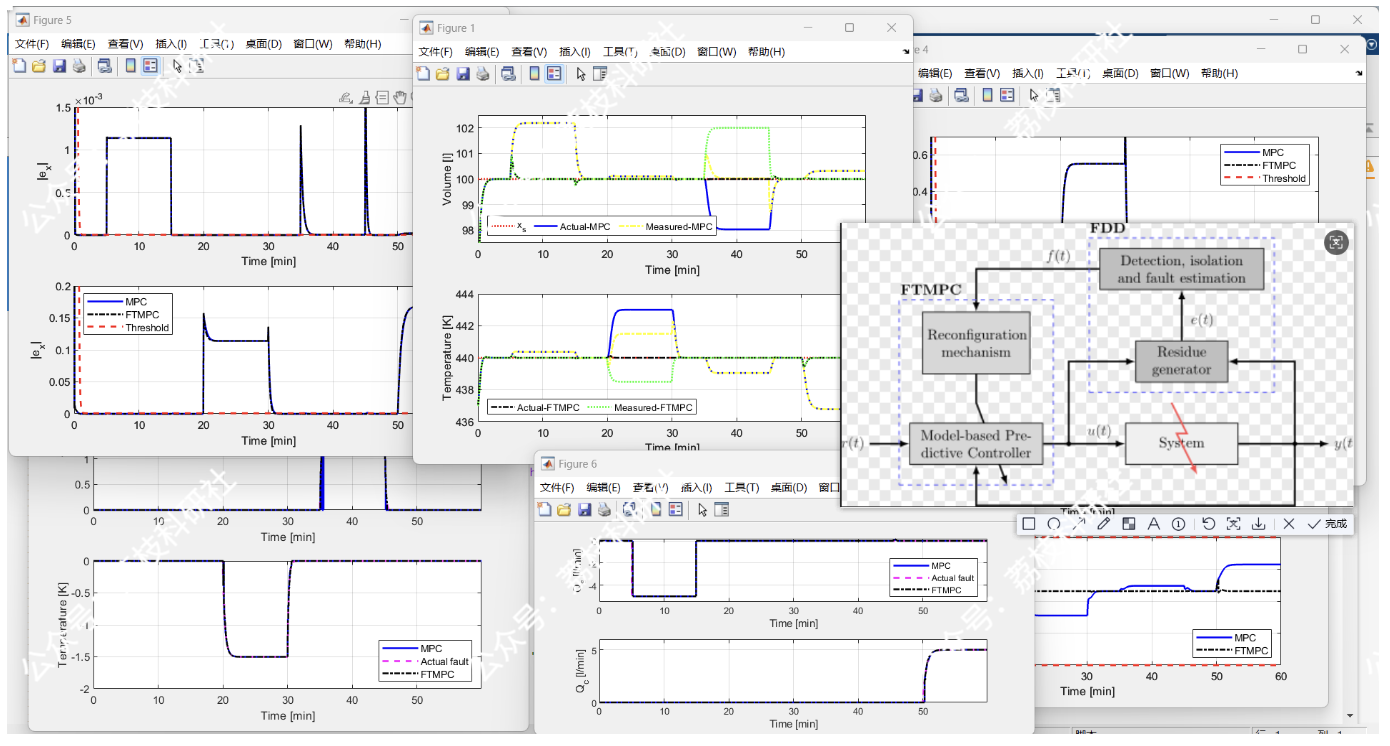

📚第二部分——运行结果

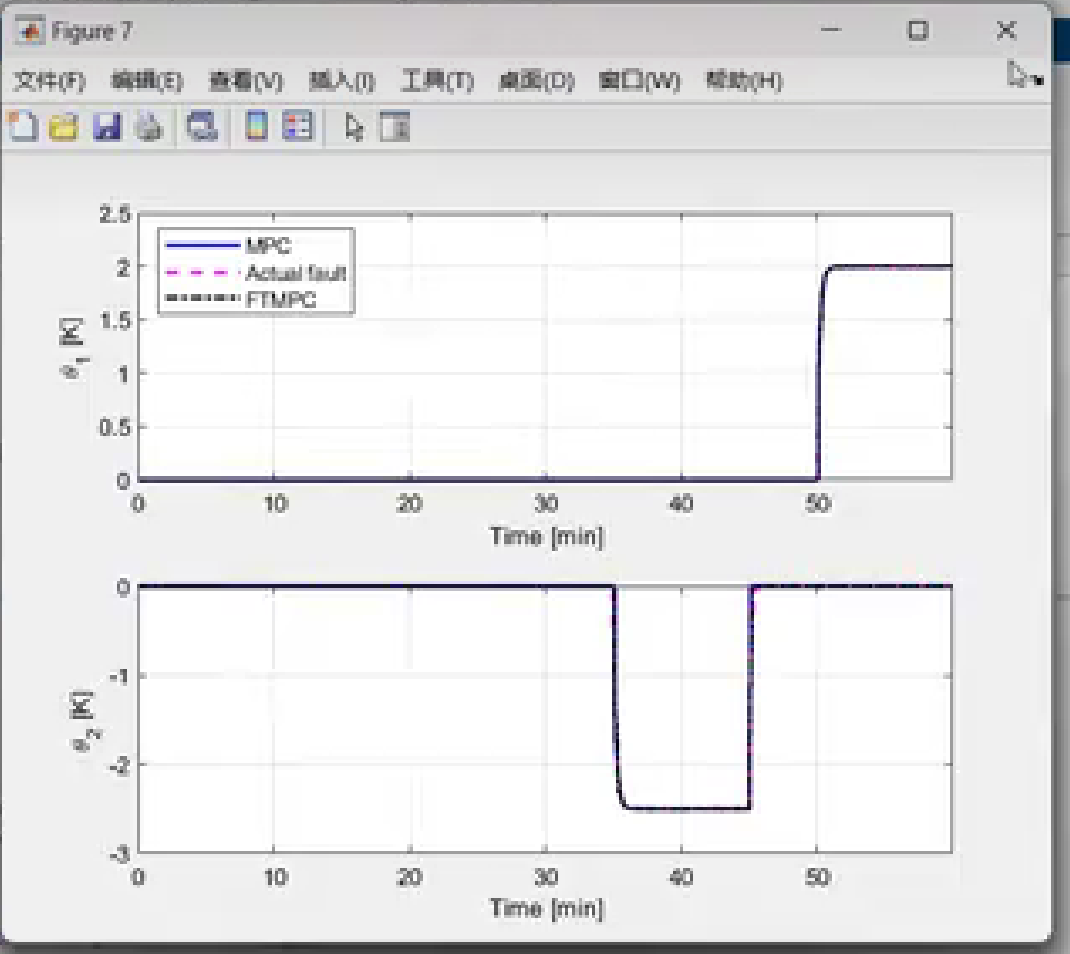

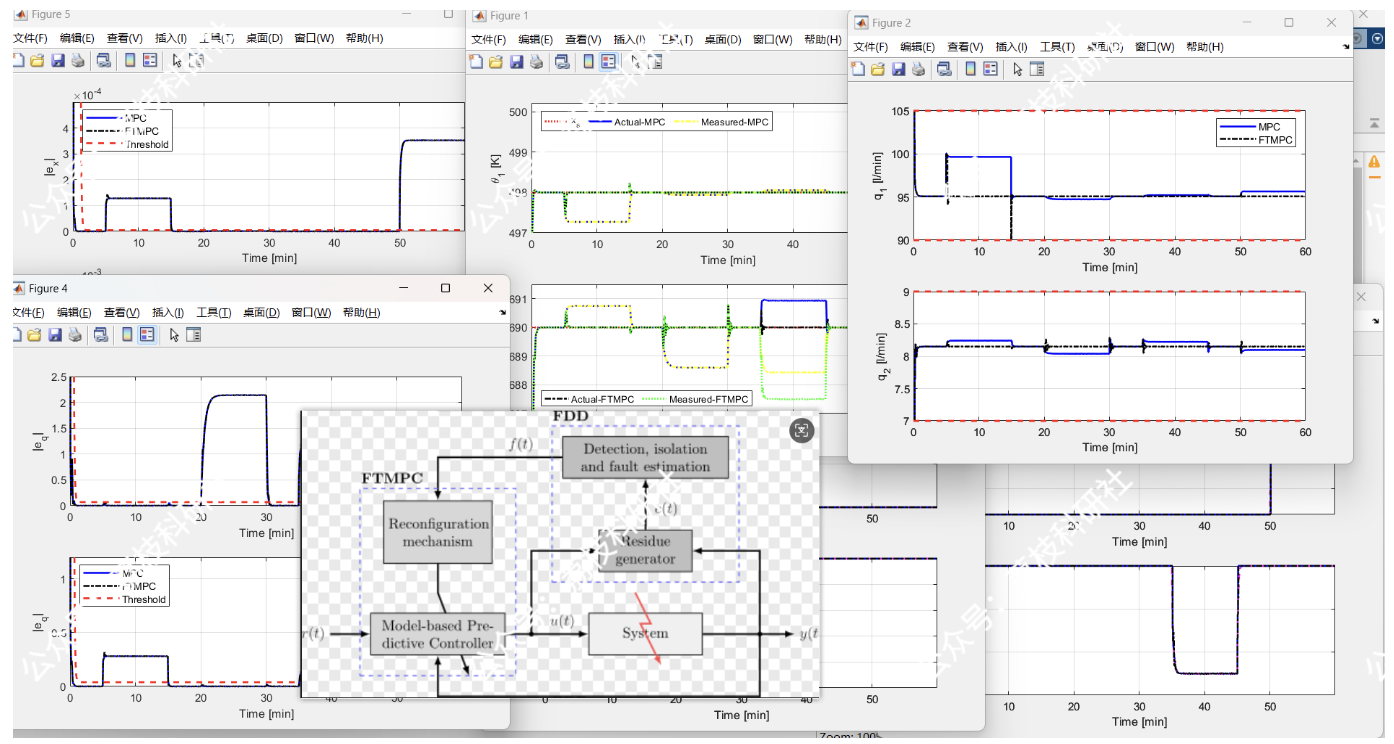

针对线性时不变系统的容错模型预测控制（FT-MPC）策略、故障诊断与容错控制
