基于漂移扩散模型的绝缘油流注放电仿真分析

在电力系统里，绝缘油是极为关键的绝缘介质，被广泛应用于变压器、电抗器等重要电气设备中。不过，绝缘油在高电场作用下可能会出现流注放电现象，这会严重威胁到电气设备的安全运行。所以，对绝缘油流注放电进行深入研究很有必要。而今天，咱们就来聊聊基于漂移扩散模型的绝缘油流注放电仿真分析。

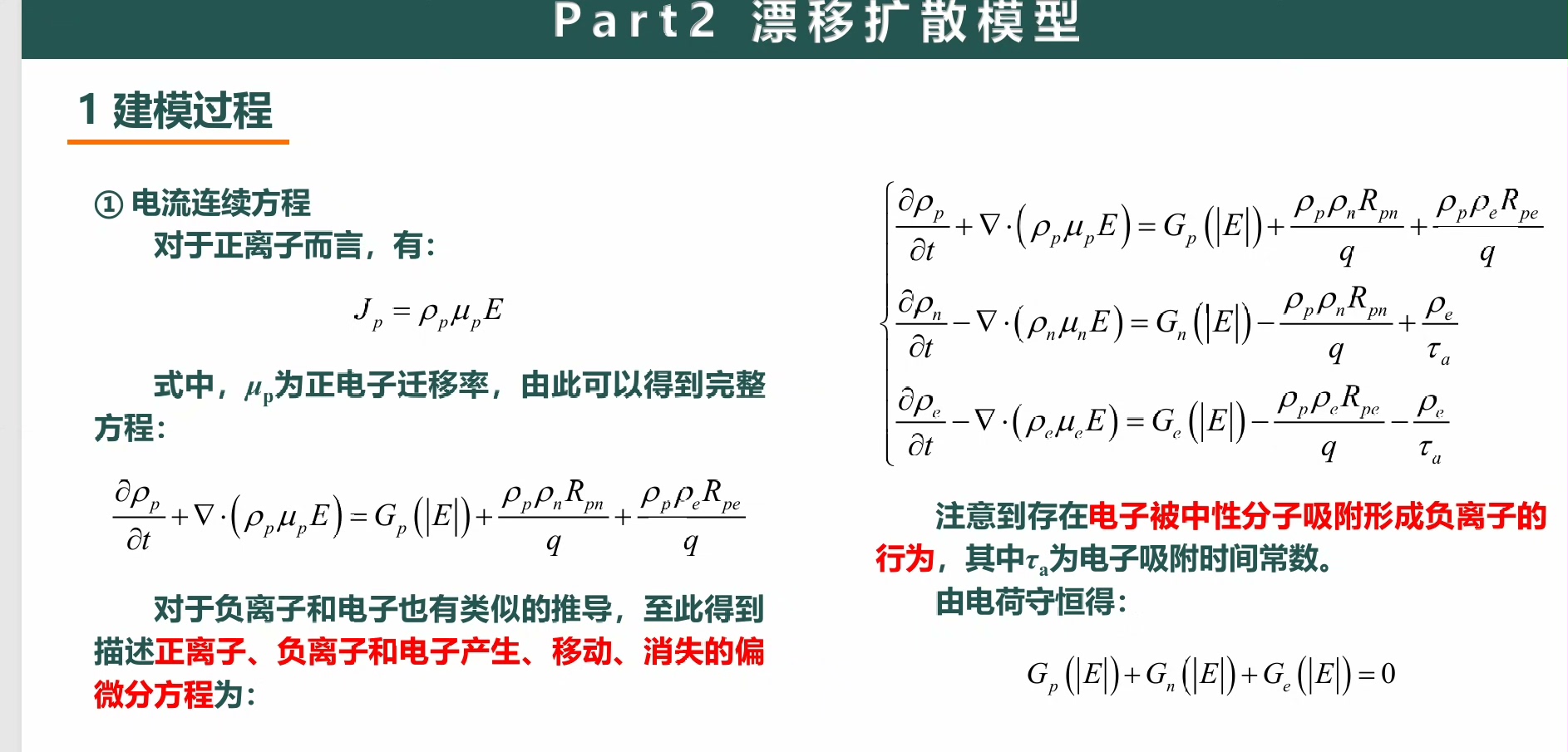

漂移扩散模型简介

漂移扩散模型是用来描述带电粒子在电场和浓度梯度作用下运动的一种模型。在绝缘油流注放电过程中，带电粒子（如电子、离子）的运动对放电的发展起着至关重要的作用。这个模型综合考虑了带电粒子的漂移运动（在电场作用下的定向运动）和扩散运动（由于浓度梯度引起的粒子分散运动）。

下面是一个简单的Python代码示例，用于示意漂移扩散模型中粒子浓度随时间的变化：

import numpy as np
import matplotlib.pyplot as plt

# 定义参数
dx = 0.1  # 空间步长
dt = 0.01  # 时间步长
L = 10  # 空间范围
T = 1  # 时间范围
D = 1  # 扩散系数
mu = 0.5  # 迁移率
E = 1  # 电场强度

# 初始化网格
x = np.arange(0, L, dx)
t = np.arange(0, T, dt)
nx = len(x)
nt = len(t)
c = np.zeros((nt, nx))  # 粒子浓度

# 初始条件
c[0, int(nx/2)] = 1  # 在中心位置设置初始浓度

# 漂移扩散方程迭代求解
for n in range(0, nt - 1):
    for i in range(1, nx - 1):
        # 扩散项
        diffusion = D * (c[n, i+1] - 2*c[n, i] + c[n, i-1]) / dx**2
        # 漂移项
        drift = -mu * E * (c[n, i+1] - c[n, i-1]) / (2*dx)
        c[n+1, i] = c[n, i] + dt * (diffusion + drift)

# 绘制结果
plt.figure()
plt.plot(x, c[0, :], label='Initial')
plt.plot(x, c[-1, :], label='Final')
plt.xlabel('Position')
plt.ylabel('Concentration')
plt.legend()
plt.show()

代码分析

这段代码首先定义了一些必要的参数，像空间步长 dx、时间步长 dt、扩散系数 D、迁移率 mu 以及电场强度 E 等。接着初始化了空间和时间网格，并且给粒子浓度数组 c 赋初值，把初始浓度设置在空间中心位置。

在迭代求解部分，对于每一个时间步和空间点，分别计算了扩散项和漂移项。扩散项是根据粒子浓度的二阶空间导数计算的，反映了粒子由于浓度梯度而产生的扩散运动；漂移项则是根据粒子浓度的一阶空间导数计算的，体现了粒子在电场作用下的漂移运动。最后将这两项与时间步长相乘，更新粒子浓度。

基于漂移扩散模型的绝缘油流注放电仿真分析

最后使用 matplotlib 库绘制了初始时刻和最终时刻的粒子浓度分布曲线，这样我们就能直观地看到粒子浓度随时间的变化情况。

绝缘油流注放电仿真

在实际的绝缘油流注放电仿真中，情况要比上面的示例复杂得多。我们需要考虑更多的物理因素，比如绝缘油的物性参数、电极形状和布置、流注放电的起始条件等。

通常会使用专业的仿真软件，如 COMSOL Multiphysics 等。下面是一个简单的 COMSOL 仿真步骤示例：

1. 建立几何模型

在 COMSOL 中创建绝缘油和电极的几何模型，确定模型的尺寸和形状。

2. 定义材料属性

为绝缘油和电极设置相应的材料属性，如绝缘油的介电常数、电导率等。

3. 设定物理场

选择漂移扩散模型相关的物理场，设置电场、带电粒子的漂移和扩散等物理参数。

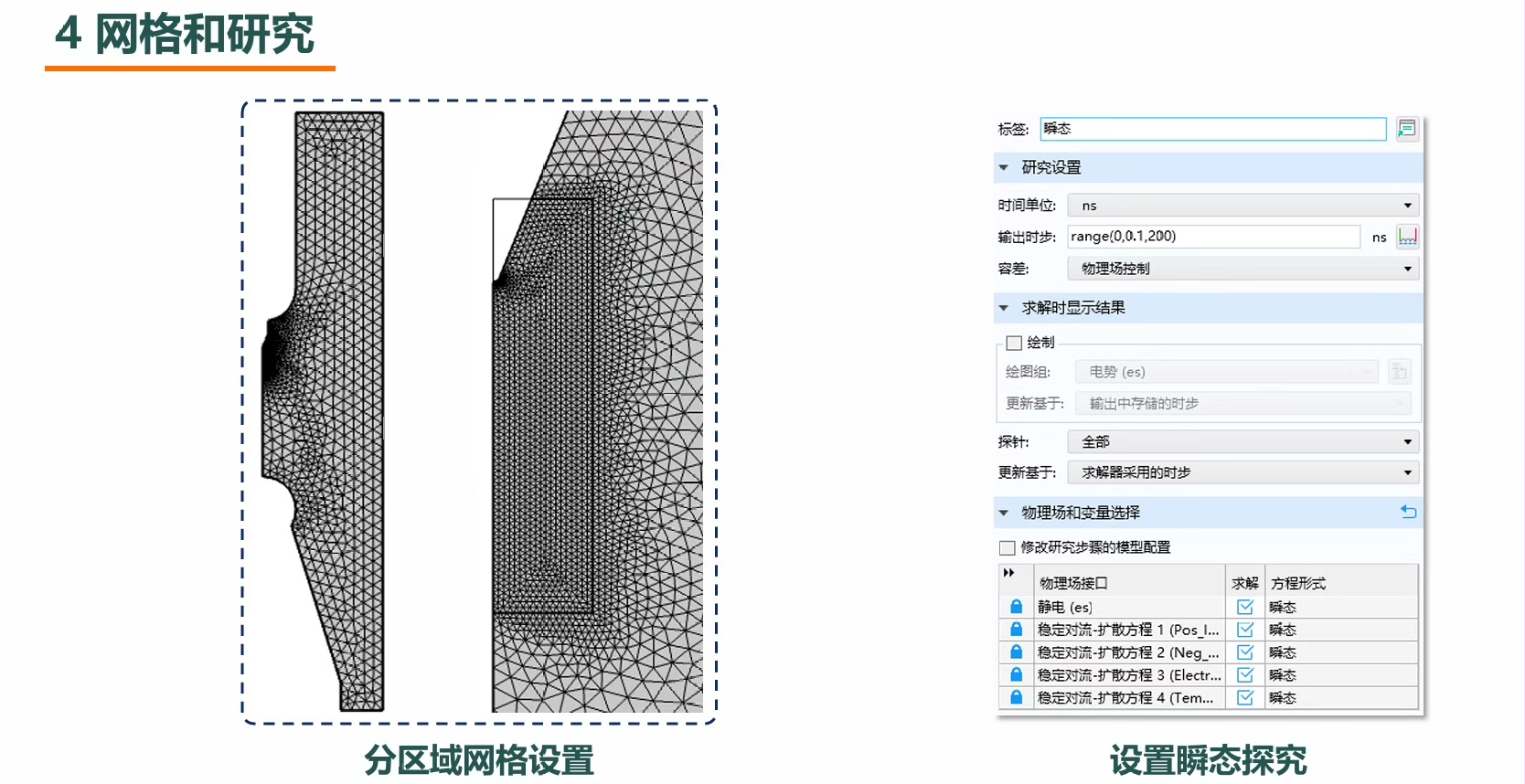

4. 划分网格

对几何模型进行网格划分，网格的疏密会影响仿真的精度和计算时间。

5. 求解和分析

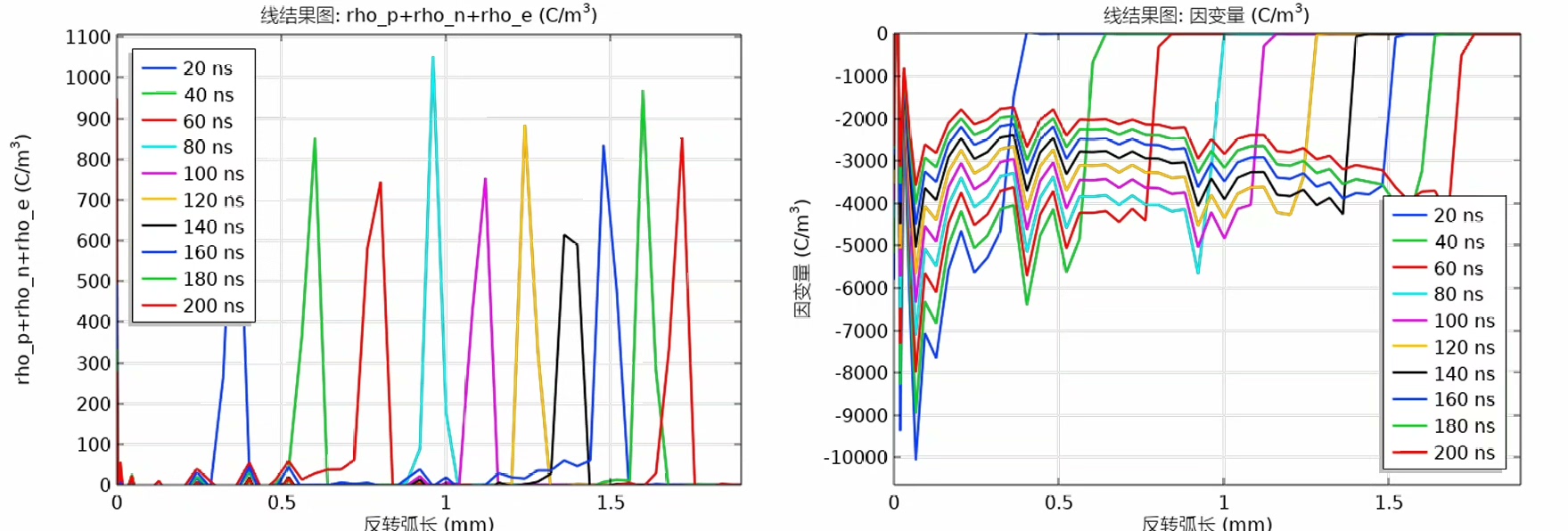

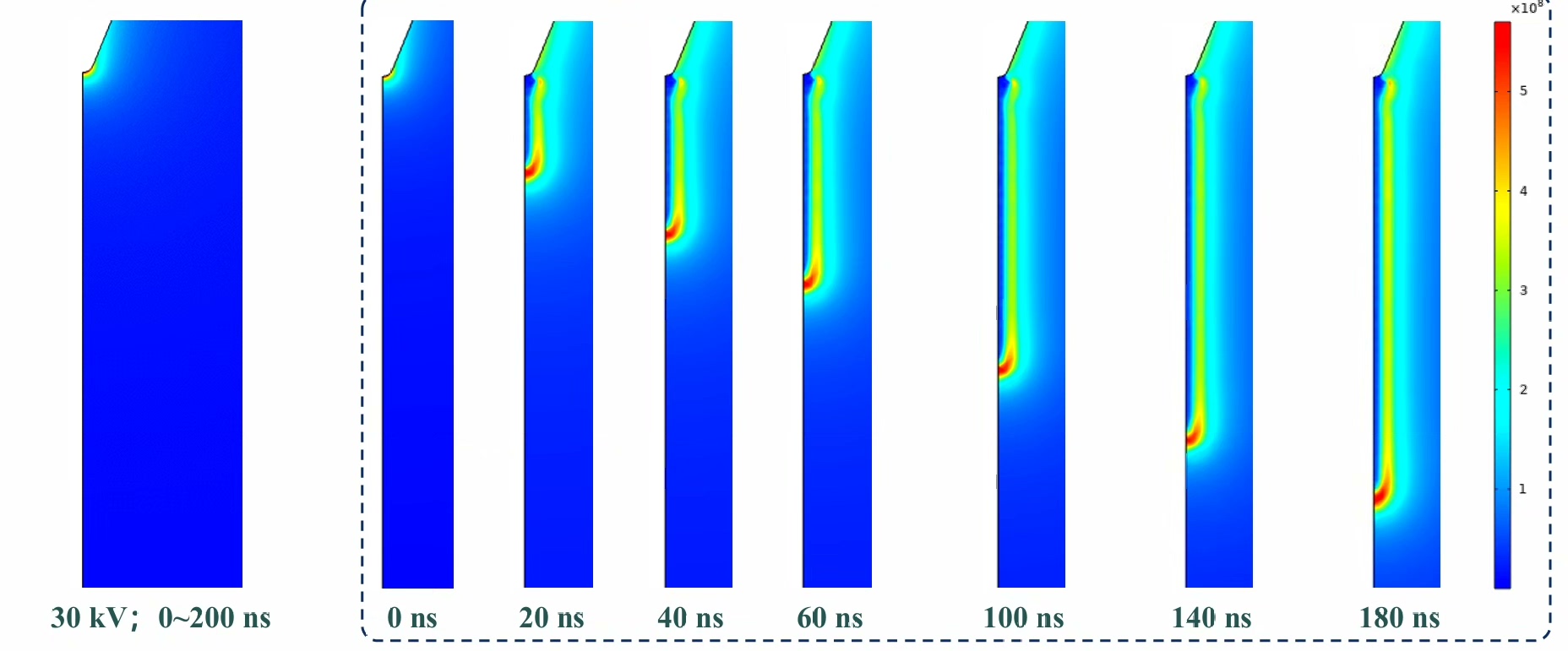

设置求解器和求解参数，进行仿真求解。求解完成后，对结果进行分析，如观察流注放电的发展过程、带电粒子的浓度分布等。

通过这样的仿真分析，我们可以深入了解绝缘油流注放电的物理机制，为电气设备的绝缘设计和优化提供有力的依据。比如，我们可以通过改变电极形状或绝缘油的参数，观察流注放电的变化情况，从而找到更优的绝缘方案，提高电气设备的运行可靠性。

总之，基于漂移扩散模型的绝缘油流注放电仿真分析是一个非常有意义的研究方向，它能帮助我们更好地保障电力系统的安全稳定运行。
