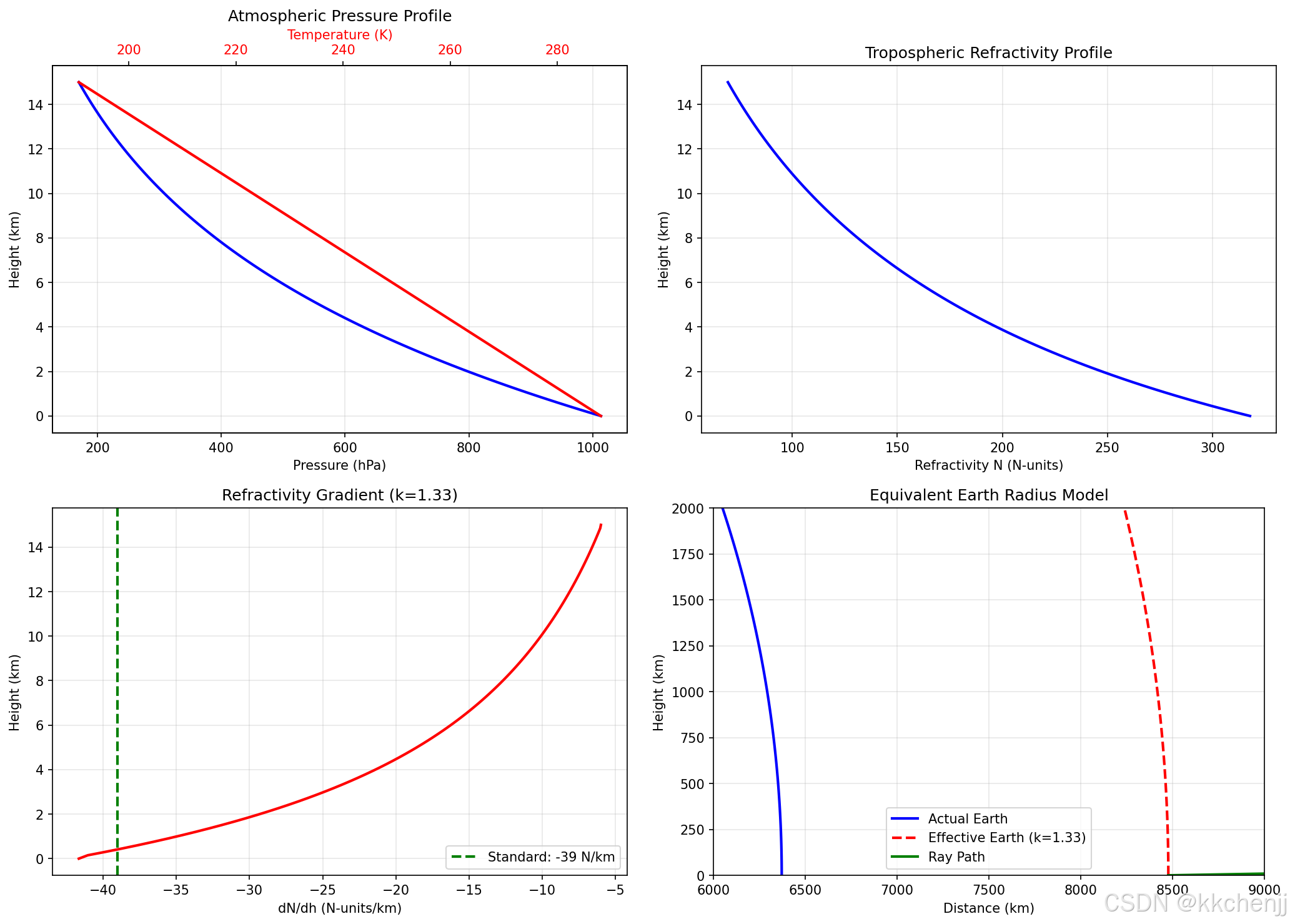

仿真4：对流层折射与等效地球半径

def refractivity(P, T, e):
    """
    计算N单位折射率
    P: 压强(hPa)
    T: 温度(K)
    e: 水汽压(hPa)
    """
    N = 77.6 * P / T + 3.73e5 * e / T**2
    return N

def effective_earth_radius(dN_dh):
    """
    计算等效地球半径因子
    dN_dh: 折射率梯度(N单位/km)
    """
    R_E = 6371  # km
    k = 1 / (1 + R_E * dN_dh * 1e-6)
    return k

# 标准大气剖面
h = np.linspace(0, 15, 100)  # km (对流层)
P0, T0, e0 = 1013.25, 288.15, 10  # 海平面参数

# 指数衰减模型
P = P0 * np.exp(-h / 8.4)  # 压强标高约8.4 km
T = T0 - 6.5 * h  # 温度递减率6.5 K/km
e = e0 * np.exp(-h / 2.5)  # 水汽标高约2.5 km

# 计算折射率
N = refractivity(P, T, e)
n = 1 + N * 1e-6

# 等效地球半径
dN_dh = np.gradient(N, h)
k = effective_earth_radius(dN_dh[0])  # 使用近地面梯度

plt.figure(figsize=(12, 5))

plt.subplot(1, 2, 1)
plt.plot(N, h, 'b-', linewidth=2)
plt.xlabel('Refractivity N (N-units)')
plt.ylabel('Height (km)')
plt.title('Tropospheric Refractivity Profile')
plt.grid(True, alpha=0.3)

plt.subplot(1, 2, 2)
plt.plot(dN_dh, h, 'r-', linewidth=2)
plt.axvline(x=-39, color='g', linestyle='--', label='Standard: -39 N/km')
plt.xlabel('dN/dh (N-units/km)')
plt.ylabel('Height (km)')
plt.title(f'Refractivity Gradient (k={k:.2f})')
plt.legend()
plt.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('troposphere_refraction.png', dpi=150)
plt.show()

仿真5：卫星通信链路预算

def free_space_loss(d, f):
    """
    计算自由空间损耗
    d: 距离(km)
    f: 频率(GHz)
    """
    L_fs = 20 * np.log10(d) + 20 * np.log10(f) + 20 * np.log10(4*np.pi/0.3)
    return L_fs

def atmospheric_attenuation(f, elevation):
    """
    计算大气衰减
    f: 频率(GHz)
    elevation: 仰角(deg)
    """
    # 简化的氧气和水汽吸收模型
    # 氧气吸收峰在60 GHz
    L_oxygen = 0.1 * f**2 / (1 + (f/60)**2)  # dB

    # 水汽吸收峰在22.235 GHz和183.31 GHz
    L_water_vapor = 0.05 * f**2 * np.exp(-((f-22)/10)**2)

    # 总衰减（考虑斜路径）
    L_atm = (L_oxygen + L_water_vapor) / np.sin(np.radians(elevation))

    return L_atm

def ionospheric_delay(f, TEC):
    """
    计算电离层延迟
    f: 频率(GHz)
    TEC: 总电子含量(10^16 m^-2)
    """
    c = 3e8  # m/s
    delay = 40.3 * TEC * 1e16 / (c * (f*1e9)**2)  # s
    return delay * 1e9  # 转换为ns

# 卫星通信链路预算示例
frequencies = np.linspace(1, 50, 100)  # GHz

# GEO卫星参数
h_geo = 35786  # km (GEO高度)
elevation = 30  # 度 (仰角)

# 计算斜距
d_slant = h_geo / np.sin(np.radians(elevation))

plt.figure(figsize=(14, 5))

# 链路损耗
plt.subplot(1, 3, 1)
L_fs = [free_space_loss(d_slant, f) for f in frequencies]
L_atm = [atmospheric_attenuation(f, elevation) for f in frequencies]
L_total = np.array(L_fs) + np.array(L_atm)

plt.plot(frequencies, L_fs, 'b-', label='Free Space Loss', linewidth=2)
plt.plot(frequencies, L_total, 'r-', label='Total Loss (with atm)', linewidth=2)
plt.xlabel('Frequency (GHz)')
plt.ylabel('Loss (dB)')
plt.title(f'Satellite Link Loss (Elev={elevation}°)')
plt.legend()
plt.grid(True, alpha=0.3)

# 电离层延迟
plt.subplot(1, 3, 2)
TEC_values = [10, 50, 100]  # TEC units
colors = ['blue', 'green', 'red']
for TEC, color in zip(TEC_values, colors):
    delays = [ionospheric_delay(f, TEC) for f in frequencies]
    plt.plot(frequencies, delays, color=color, linewidth=2, label=f'TEC={TEC}')

plt.xlabel('Frequency (GHz)')
plt.ylabel('Delay (ns)')
plt.title('Ionospheric Delay')
plt.legend()
plt.grid(True, alpha=0.3)
plt.yscale('log')

# 法拉第旋转
plt.subplot(1, 3, 3)
B_parallel = 3e-5  # T (地磁场分量)
for TEC, color in zip(TEC_values, colors):
    rotation = [2.36e-14 * TEC * 1e16 * B_parallel / (f*1e9)**2 for f in frequencies]
    rotation_deg = np.degrees(rotation)
    plt.plot(frequencies, rotation_deg, color=color, linewidth=2, label=f'TEC={TEC}')

plt.xlabel('Frequency (GHz)')
plt.ylabel('Faraday Rotation (deg)')
plt.title('Ionospheric Faraday Rotation')
plt.legend()
plt.grid(True, alpha=0.3)
plt.yscale('log')

plt.tight_layout()
plt.savefig('satellite_link_budget.png', dpi=150)
plt.show()

---

工程应用案例

案例1：短波广播频率规划

问题描述：
某国际短波广播电台需要向全球不同地区进行广播，需要确定各频段的最佳工作频率。

解决方案：

1. 频率选择原则：

   • 白天使用较高频率（15-25 MHz），利用F2层反射
   • 夜间使用较低频率（5-10 MHz），利用E层和F层反射
   • 避开本地干扰频段

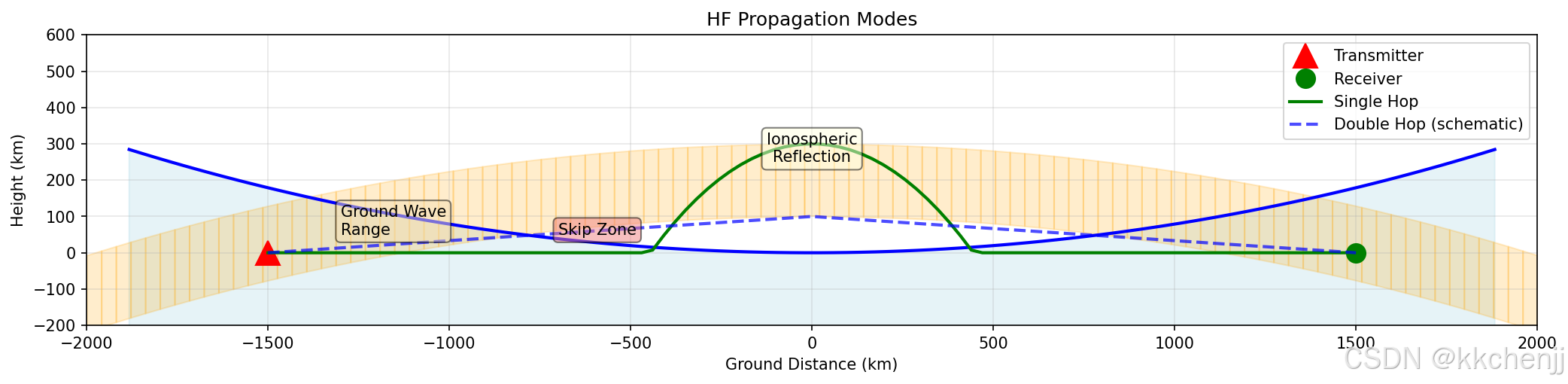

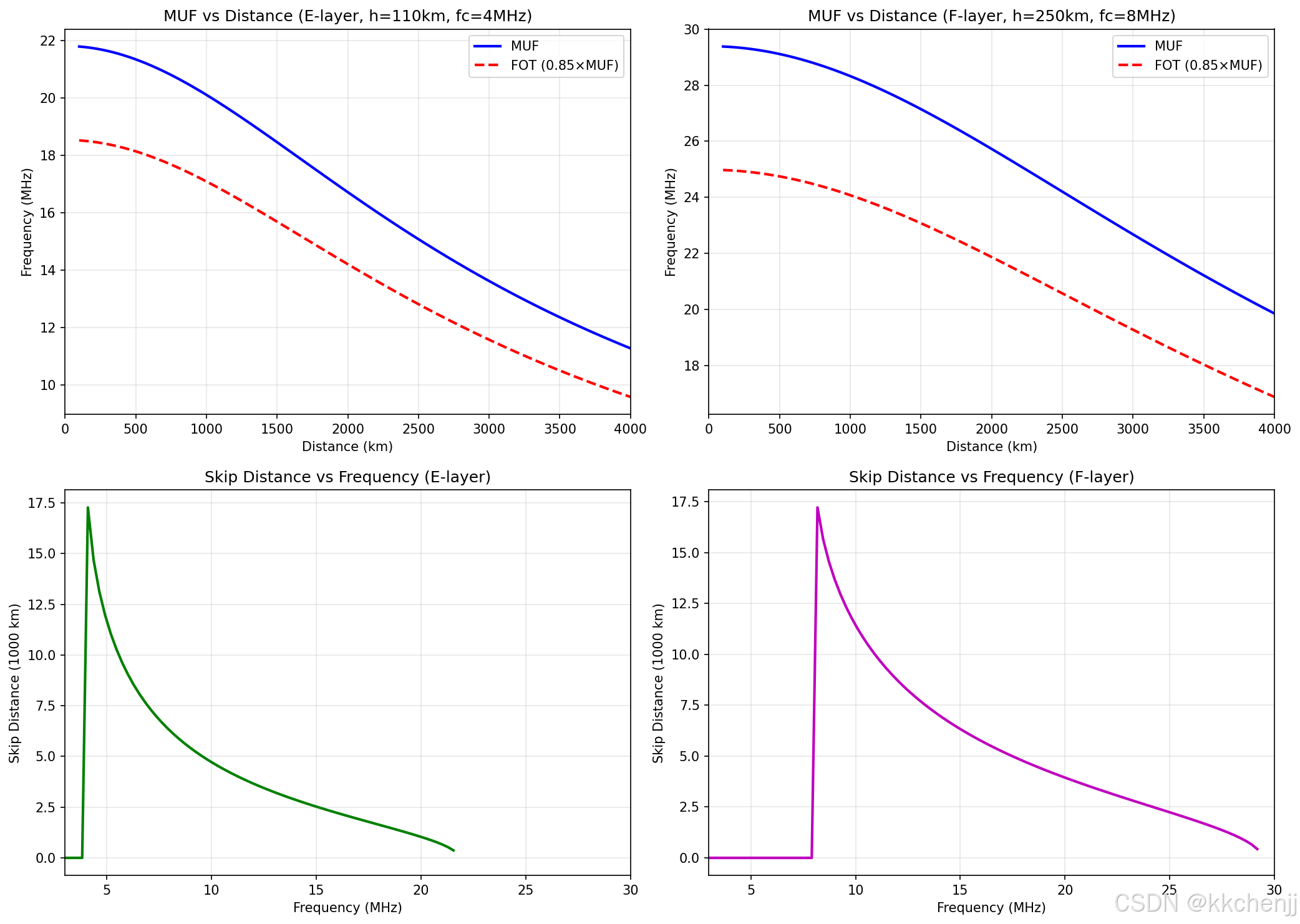

2. MUF预测：

   • 使用电离层模型预测目标地区的MUF
   • 选择FOT = 0.85 × MUF作为工作频率

3. 天线设计：

   • 使用定向天线（如对数周期天线）
   • 根据目标区域调整仰角

# 频率规划示例
def frequency_planning(target_distance, time_of_day, season):
    """
    短波广播频率规划
    """
    # 根据时间和季节选择反射层高度
    if time_of_day == 'day':
        h = 250 if season == 'summer' else 200  # F2层高度
        f_c = 8  # 临界频率
    else:
        h = 110  # E层高度
        f_c = 4

    # 计算MUF
    muf = calculate_muf(f_c, h, target_distance)
    fot = 0.85 * muf

    # 选择标准频段
    standard_bands = [3.5, 5, 7, 9, 11, 13, 15, 17, 21, 25, 28]  # MHz
    optimal_freq = min(standard_bands, key=lambda x: abs(x - fot))

    return {
        'MUF': muf,
        'FOT': fot,
        'optimal_frequency': optimal_freq,
        'layer': 'F2' if time_of_day == 'day' else 'E'
    }

# 示例：向3000 km外地区广播
result = frequency_planning(3000, 'day', 'summer')
print(f"频率规划结果：")
print(f"  MUF: {result['MUF']:.1f} MHz")
print(f"  FOT: {result['FOT']:.1f} MHz")
print(f"  最佳频率: {result['optimal_frequency']} MHz")
print(f"  反射层: {result['layer']}")

案例2：GPS电离层延迟修正

问题描述：
GPS信号穿过电离层时会产生延迟，导致定位误差。需要建立电离层延迟模型进行修正。

Klobuchar模型：

GPS广播星历中使用的Klobuchar模型：

$$\Delta t_{iono}=\{\begin{array}{ll}F\times [5\times 10^{-9}+{\sum }_{n=0}^3{\alpha }_n{\varphi }_m^n\times (1-\frac{x^2}{2}+\frac{x^4}{24})]& |x|<1.57\\ F\times 5\times 10^{-9}& |x|\ge 1.57\end{array}$$

其中：

• $F=1.0+16.0\times (0.53-E{)}^3$（倾斜因子）
• $x=\frac{2\pi (t-50400)}{{\sum }_{n=0}^3{\beta }_n{\varphi }_m^n}$（相位）
• ${\varphi }_m$：地磁纬度
• $E$：卫星仰角

def klobuchar_model(lat, lon, elev, azim, tow, alpha, beta):
    """
    Klobuchar电离层延迟模型
    lat: 用户纬度(rad)
    lon: 用户经度(rad)
    elev: 卫星仰角(rad)
    azim: 卫星方位角(rad)
    tow: GPS周内秒
    alpha, beta: 模型系数(8个参数)
    """
    # 计算地磁纬度
    phi_u = lat
    lambda_u = lon

    # 电离层穿刺点
    psi = 0.0137 / (elev + 0.11) - 0.022  # 地球中心角
    phi_i = phi_u + psi * np.cos(azim)
    phi_i = np.clip(phi_i, -0.416, 0.416)  # 限制在±75度

    lambda_i = lambda_u + psi * np.sin(azim) / np.cos(phi_i)

    # 地磁纬度
    phi_m = phi_i + 0.064 * np.cos(lambda_i - 1.617)

    # 本地时间
    t = 43200 * lambda_i + tow
    t = t % 86400
    if t > 86400:
        t -= 86400
    elif t < 0:
        t += 86400

    # 振幅和周期
    AMP = sum(alpha[i] * phi_m**i for i in range(4))
    AMP = max(AMP, 0)

    PER = sum(beta[i] * phi_m**i for i in range(4))
    PER = max(PER, 72000)

    # 相位
    x = 2 * np.pi * (t - 50400) / PER

    # 倾斜因子
    F = 1.0 + 16.0 * (0.53 - elev)**3

    # 电离层延迟
    if abs(x) > 1.57:
        dT = F * 5e-9
    else:
        dT = F * (5e-9 + AMP * (1 - x**2/2 + x**4/24))

    return dT

# 示例：GPS L1频率(1575.42 MHz)的电离层延迟
alpha = [0.5e-8, 0.1e-7, -0.1e-6, 0.5e-7]  # 典型系数
beta = [0.8e5, 0.2e6, -0.2e6, 0.5e5]

delay = klobuchar_model(0.5, 0.3, 0.5, 0.8, 45000, alpha, beta)
print(f"GPS L1电离层延迟: {delay*1e9:.1f} ns")
print(f"等效距离误差: {delay * 3e8:.1f} m")

案例3：超视距雷达（OTH Radar）设计

问题描述：
设计一部利用电离层反射的超视距雷达，用于探测1000-3000 km范围内的目标。

系统设计考虑：

1. 工作频率选择：

   • 频率范围：5-30 MHz
   • 需要实时监测电离层状态
   • 频率捷变以对抗干扰

2. 发射功率：

   • 需要高功率（数十kW至MW级）
   • 双基地配置可降低功率要求

3. 天线系统：

   • 大型相控阵天线
   • 波束扫描范围：0-30度仰角

4. 信号处理：

   • 杂波抑制（海杂波、地杂波）
   • 多普勒处理（区分目标和杂波）
   • 电离层补偿

def oth_radar_link_budget(P_t, G_t, G_r, wavelength, R, sigma, F, D, L):
    """
    OTH雷达链路预算
    P_t: 发射功率(W)
    G_t, G_r: 发射和接收天线增益
    wavelength: 波长(m)
    R: 目标距离(m)
    sigma: 雷达截面积(m^2)
    F: 噪声系数
    D: 检测因子
    L: 系统损耗
    """
    # 双程传播损耗（电离层反射两次）
    L_prop = (4*np.pi*R/wavelength)**4

    # 接收功率
    P_r = P_t * G_t * G_r * sigma / (L_prop * L)

    # 噪声功率
    k = 1.38e-23  # 玻尔兹曼常数
    T0 = 290  # 标准温度
    B = 1e3  # 带宽1 kHz
    N = k * T0 * F * B

    # 信噪比
    SNR = P_r / (N * D)
    SNR_dB = 10 * np.log10(SNR)

    return {
        'received_power_dBW': 10*np.log10(P_r),
        'noise_power_dBW': 10*np.log10(N),
        'SNR_dB': SNR_dB
    }

# 示例：OTH雷达参数
P_t = 100e3  # 100 kW
G_t = G_r = 10**(30/10)  # 30 dBi
f = 15e6  # 15 MHz
wavelength = 3e8 / f
R = 2000e3  # 2000 km
sigma = 1000  # 大型舰船RCS (m^2)
F = 10**(5/10)  # 5 dB
D = 10**(13/10)  # 13 dB (检测因子)
L = 10**(20/10)  # 20 dB 系统损耗

result = oth_radar_link_budget(P_t, G_t, G_r, wavelength, R, sigma, F, D, L)
print(f"OTH雷达链路预算:")
print(f"  接收功率: {result['received_power_dBW']:.1f} dBW")
print(f"  噪声功率: {result['noise_power_dBW']:.1f} dBW")
print(f"  信噪比: {result['SNR_dB']:.1f} dB")

---

总结与展望

关键知识点总结

1. 电离层物理：

   • 电离层由太阳辐射电离形成，分为D、E、F层
   • 电子密度随高度、时间、地理位置和太阳活动变化

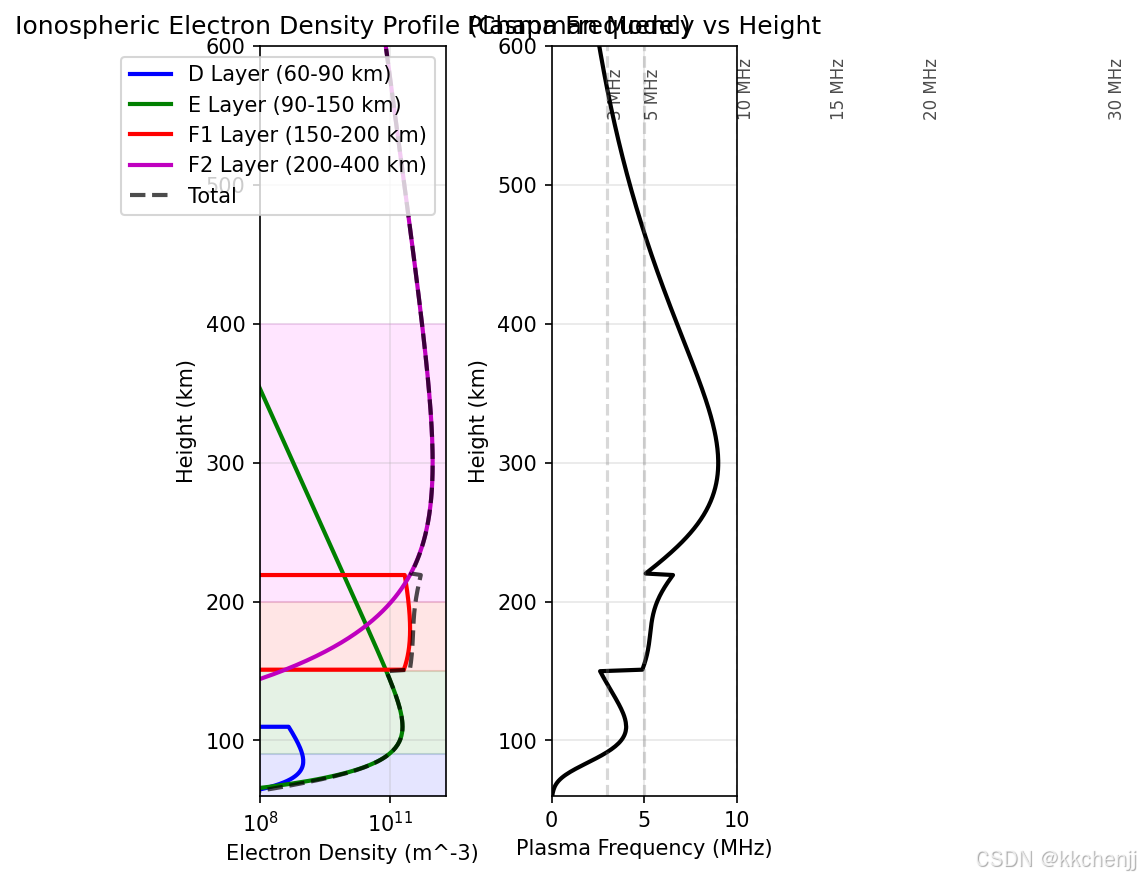

   • Chapman模型和IRI模型用于描述电子密度剖面

2. 传播机制：

   • 短波通过电离层反射实现超视距传播
   • 等离子体频率决定波的反射/穿透特性
   • MUF和FOT是频率规划的关键参数

3. 对流层效应：

   • 折射指数梯度导致射线弯曲
   • 等效地球半径模型简化计算
   • 大气吸收影响微波和毫米波传播

4. 卫星通信：

   • 电离层引起法拉第旋转、群延迟和闪烁
   • 对流层引起大气吸收和折射
   • 链路预算需要综合考虑各种损耗

发展趋势

1. 高精度建模：

   • 数据同化技术改进电离层模型
   • 机器学习用于TEC预测
   • 实时监测网络（如GNSS TEC监测）

2. 新技术应用：

   • 软件定义无线电（SDR）在短波通信中的应用
   • 认知无线电技术实现自适应频率选择
   • MIMO技术在电离层信道中的应用

3. 空间天气研究：

   • 太阳风暴对通信系统的影响评估
   • 电离层扰动预警系统
   • 极端空间天气下的通信保障

参考文献

1. Davies, K. (1990). Ionospheric Radio. IET.
2. Budden, K. G. (1988). The Propagation of Radio Waves. Cambridge University Press.
3. Rawer, K. (1993). Wave Propagation in the Ionosphere. Kluwer Academic.
4. Goodman, J. M. (1992). HF Communications: Science and Technology. Van Nostrand Reinhold.
5. IRI-2016: The International Reference Ionosphere

---

附录：常用公式速查

参数	公式	说明
等离子体频率	$f_p=8.98\sqrt{n_e}$	$n_e$单位$m^{-3}$，$f_p$单位Hz
折射指数	$n=\sqrt{1-(f_p/f{)}^2}$	无磁场情况
MUF	$f_{MUF}=f_c\sec {\theta }_i$	最大可用频率
自由空间损耗	$L_{fs}=20\log (4\pi d/\lambda )$	单位dB
法拉第旋转	$\Omega =2.36\times 10^{-14}\cdot TEC\cdot B/f^2$	单位rad
群延迟	$\tau =40.3\cdot TEC/f^2$	单位s
N单位折射率	$N=77.6P/T+3.73\times 10^{5}e/T^2$	单位N

---

本文档由Python仿真代码生成，所有图表均可通过运行相应代码复现。
