主题047：微波滤波器设计

1. 滤波器基础理论

1.1 滤波器的基本概念

微波滤波器是射频系统中最重要的无源器件之一，用于选择特定频段的信号并抑制其他频段的干扰。滤波器的核心功能是频率选择性，其性能直接影响系统的信噪比、动态范围和抗干扰能力。

滤波器的主要技术指标包括：

频率特性参数：

中心频率 $f_0$ ：通带的中心频率
带宽 $B W$ ：通带边界频率之差
相对带宽： $FBW = BW/f_0$
通带插入损耗：信号通过滤波器时的功率损耗
通带波纹：通带内增益的波动程度

选择性参数：

过渡带宽度：从通带到阻带的过渡区域
阻带抑制：阻带内的最小衰减量
矩形系数： $K_{0.1} = BW_{-10dB}/BW_{-3dB}$ ，越接近1选择性越好

品质因数：

无载品质因数 $Q_u$ ：谐振器本身的能量存储与损耗比
有载品质因数 $Q_L$ ：考虑外部耦合后的品质因数
外部品质因数 $Q_e$ ：仅考虑外部耦合的品质因数

三者关系为：
$\frac{1}{Q_L} = \frac{1}{Q_u} + \frac{1}{Q_e}$

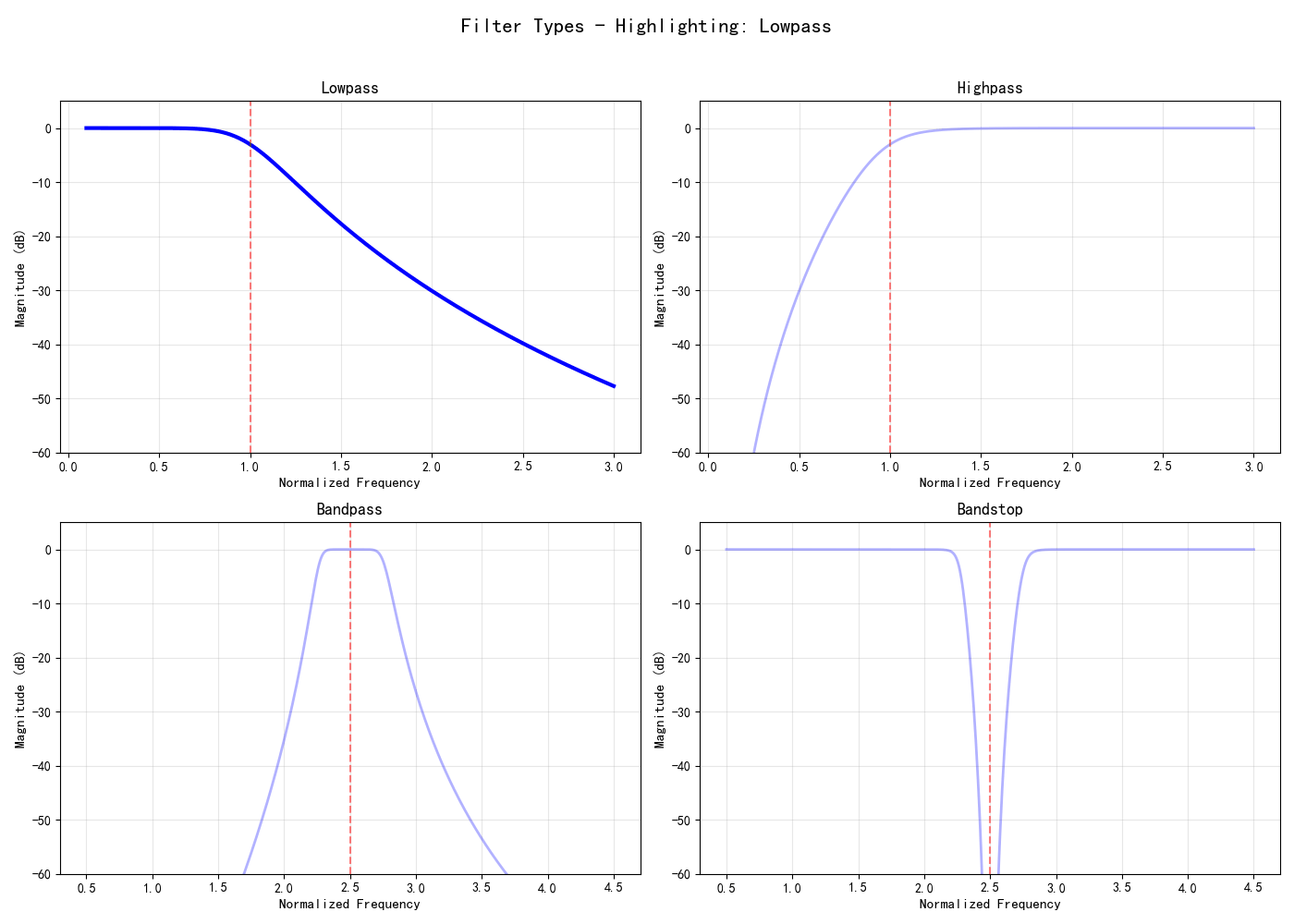

1.2 滤波器的分类

按频率响应分类：

低通滤波器（LPF）：通过低频，抑制高频
高通滤波器（HPF）：通过高频，抑制低频
带通滤波器（BPF）：通过特定频带
带阻滤波器（BSF）：抑制特定频带
全通滤波器（APF）：所有频率通过，改变相位特性

按实现技术分类：

集总参数滤波器：使用L、C元件，适用于低频
分布参数滤波器：使用传输线段，适用于微波频段
混合滤波器：集总与分布参数结合

按结构形式分类：

腔体滤波器：高Q值，低损耗
微带滤波器：平面结构，易于集成
波导滤波器：高功率，低损耗
SAW/BAW滤波器：小型化，高选择性

1.3 滤波器设计流程

微波滤波器的标准设计流程：

步骤1：确定技术指标
    ↓
步骤2：选择响应类型（Butterworth/Chebyshev/椭圆等）
    ↓
步骤3：确定滤波器阶数
    ↓
步骤4：综合低通原型
    ↓
步骤5：频率变换到目标频段
    ↓
步骤6：选择实现结构
    ↓
步骤7：电磁仿真优化
    ↓
步骤8：加工测试验证

2. 滤波器响应类型

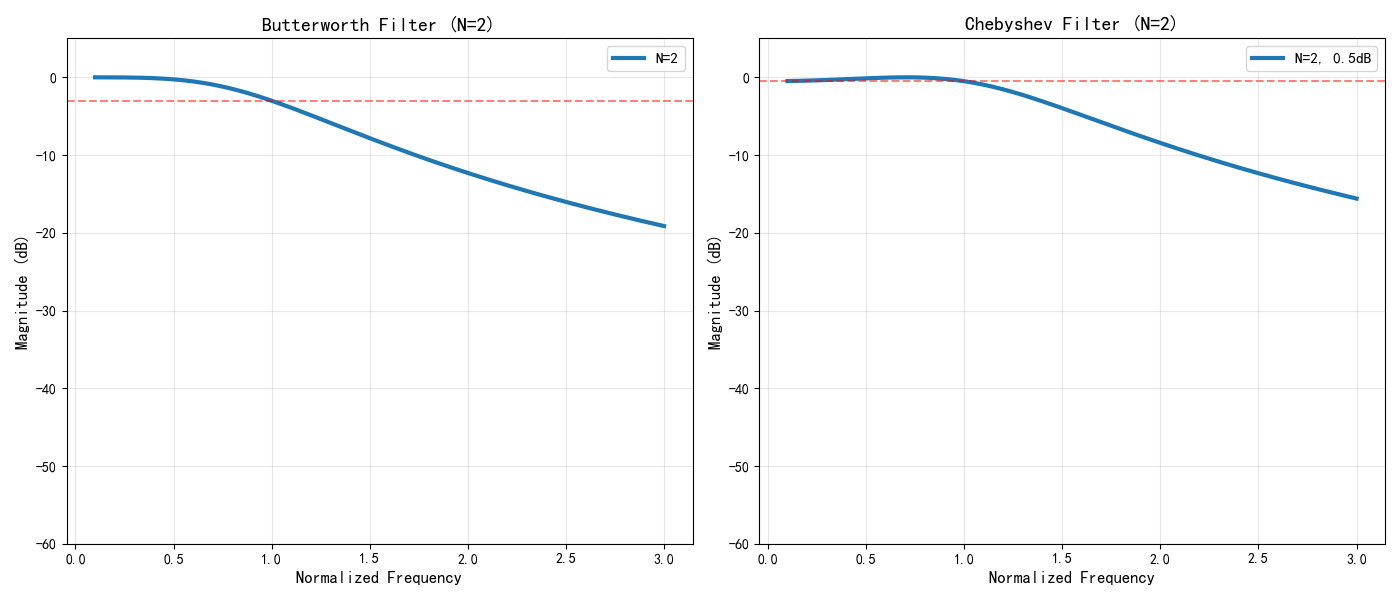

2.1 Butterworth响应

Butterworth滤波器（最大平坦响应）在通带内具有最平坦的幅度特性，没有波纹。

幅度平方函数：
$|S_{21}(j\omega)|^2 = \frac{1}{1 + \omega^{2n}}$

其中 $n$ 为滤波器阶数。

特点：

通带内最大平坦，无波纹
过渡带较宽，选择性一般
群延迟在通带内较平坦
适用于对相位线性度要求高的场合

阶数估算：
$\geq \frac{\log_{10}[(10^{A_s/10}-1)/(10^{A_p/10}-1)]}{2\log_{10}(\omega_s/\omega_p)}$

其中 $A_p$ 为通带最大衰减， $A_s$ 为阻带最小衰减。

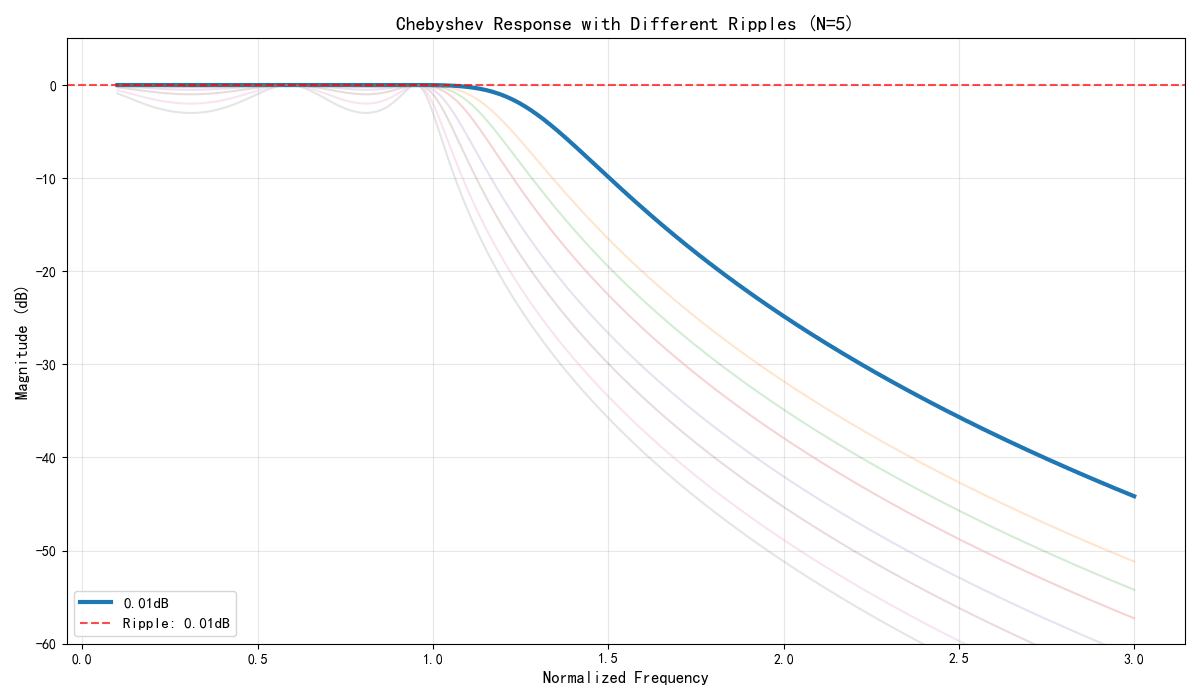

2.2 Chebyshev响应

Chebyshev滤波器在通带或阻带具有等波纹特性，可以获得更陡峭的过渡带。

第一类Chebyshev（通带等波纹）：
$|S_{21}(j\omega)|^2 = \frac{1}{1 + \varepsilon^2 T_n^2(\omega)}$

其中 $T_n(\omega)$ 为n阶Chebyshev多项式：
$T_n(\omega) = \begin{cases} \cos(n\arccos\omega) & |\omega| \leq 1 \\ \cosh(n\text{arccosh}\omega) & |\omega| > 1 \end{cases}$

特点：

通带等波纹，阻带单调下降
相同阶数下比Butterworth更陡峭
通带内有波纹，群延迟波动较大

第二类Chebyshev（阻带等波纹）：
$|S_{21}(j\omega)|^2 = \frac{1}{1 + \varepsilon^2 \left[\frac{T_n(\omega_s/\omega_p)}{T_n(\omega_s/\omega)}\right]^2}$

特点：

通带单调，阻带等波纹
通带内无波纹，相位特性较好

2.3 椭圆函数响应（Cauer）

椭圆函数滤波器在通带和阻带都具有等波纹特性，过渡带最陡峭。

幅度平方函数：
$|S_{21}(j\omega)|^2 = \frac{1}{1 + \varepsilon^2 R_n^2(\omega, L)}$

其中 $R_n$ 为椭圆有理函数， $L$ 为阻带衰减参数。

特点：

通带和阻带都有等波纹
相同指标下阶数最低
群延迟波动最大
设计复杂度最高

2.4 Bessel响应

Bessel滤波器优化群延迟特性，具有最平坦的群延迟响应。

传输函数：
$S_{21}(s) = \frac{B_n(0)}{B_n(s)}$

其中 $B_n(s)$ 为Bessel多项式。

特点：

最大平坦群延迟
相位线性度最好
幅度选择性较差
适用于脉冲信号处理

2.5 高斯响应

高斯滤波器具有高斯形状的幅度响应。

幅度响应：
$|S_{21}(j\omega)| = e^{-\omega^2/(2\sigma^2)}$

特点：

无过冲的阶跃响应
良好的时域特性
频域选择性较差

3. 低通原型滤波器

3.1 归一化低通原型

滤波器设计通常从归一化低通原型开始，截止频率为1 rad/s，源阻抗和负载阻抗为1Ω。

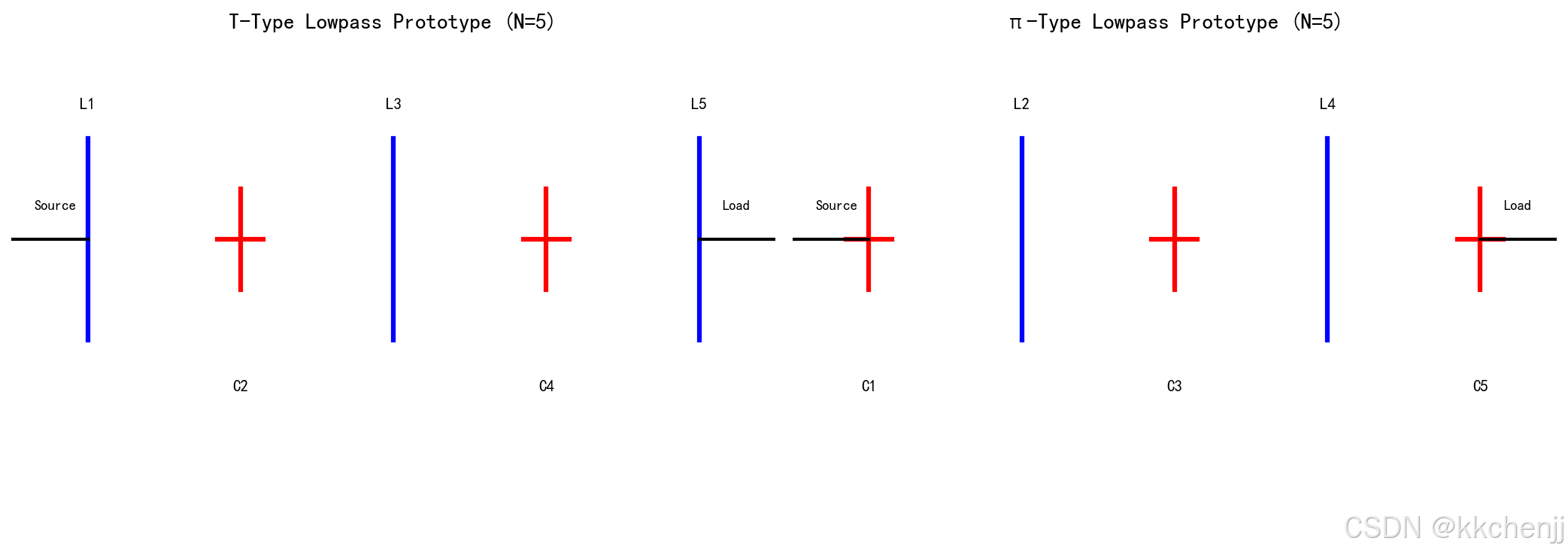

梯形网络结构：

对于n阶滤波器，有两种基本拓扑：

串联电感-并联电容型（T型）：
- 串联支路：电感 $L_k$
- 并联支路：电容 $C_k$
并联电容-串联电感型（π型）：
- 并联支路：电容 $C_k$
- 串联支路：电感 $L_k$

3.2 元件值计算

Butterworth滤波器元件值：

$g_k = 2\sin\left(\frac{(2k-1)\pi}{2n}\right), \quad k=1,2,...,n$

$g_{n+1} = 1$

其中 $g_k$ 为归一化元件值，对于T型结构，奇数k为电感，偶数k为电容。

Chebyshev滤波器元件值：

$g_1 = \frac{2a_1}{\gamma}$

$g_k = \frac{4a_{k-1}a_k}{b_{k-1}g_{k-1}}, \quad k=2,3,...,n$

其中：
$\beta = \ln\left(\coth\frac{L_{Ar}}{17.37}\right)$
$\gamma = \sinh\left(\frac{\beta}{2n}\right)$
$a_k = \sin\left(\frac{(2k-1)\pi}{2n}\right)$
$b_k = \gamma^2 + \sin^2\left(\frac{k\pi}{n}\right)$

$L_{Ar}$ 为通带波纹（dB）。

3.3 插入损耗法设计

插入损耗法通过指定插入损耗特性来综合滤波器。

功率损耗比：
$P_{LR} = \frac{P_{in}}{P_L} = \frac{1}{|S_{21}|^2}$

回波损耗：
$RL = -20\log_{10}|S_{11}|$

电压驻波比：
$\frac{1+|S_{11}|}{1-|S_{11}|}$

对于无耗网络：
$S_{11}|^2 + |S_{21}|^2 = 1$

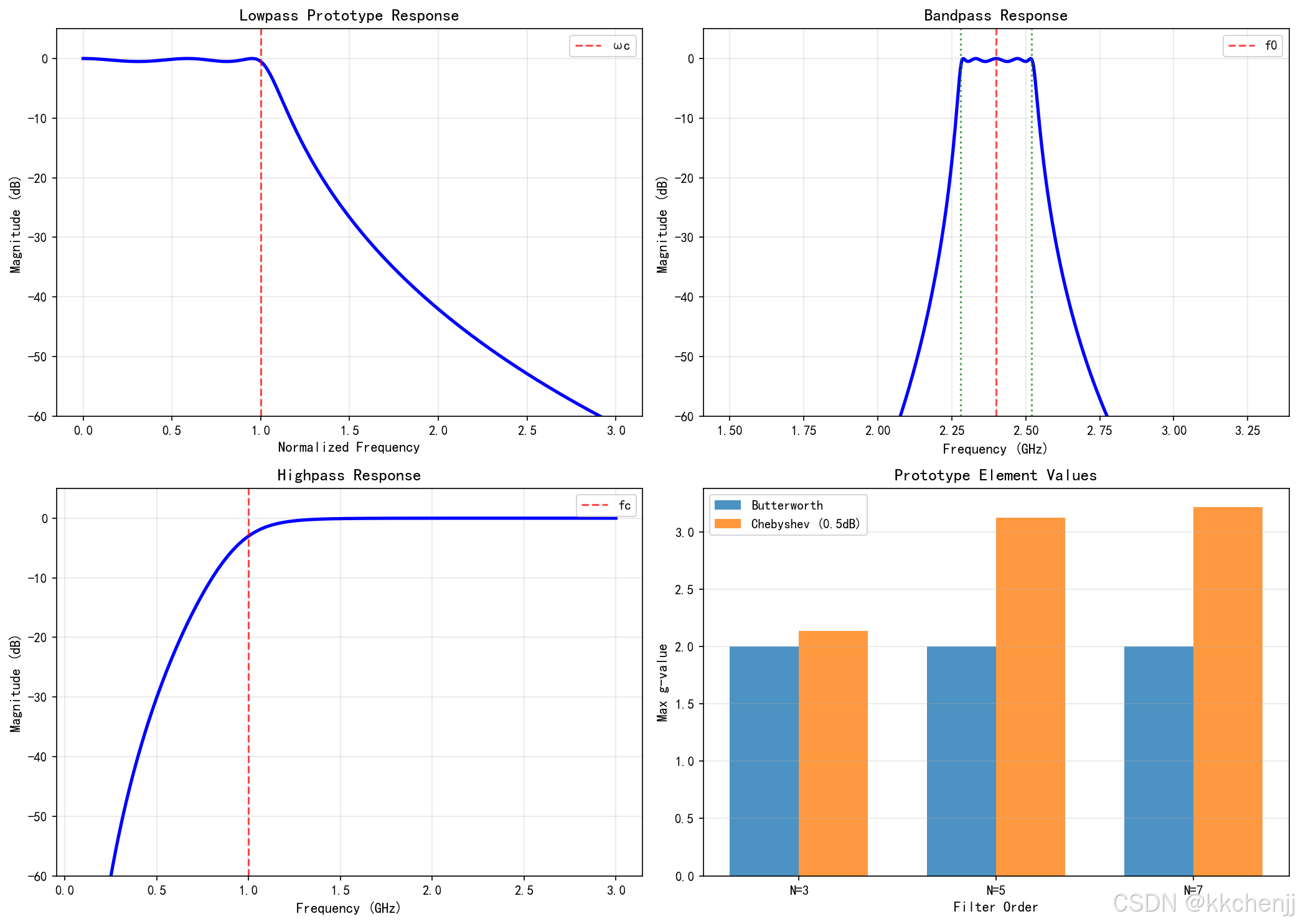

4. 频率变换

4.1 低通到高通的变换

将归一化低通原型变换为高通滤波器：

$\rightarrow \frac{\omega_c}{s}$

元件变换：

串联电感 $L_k$ → 串联电容 $C_k' = \frac{1}{\omega_c L_k}$
并联电容 $C_k$ → 并联电感 $L_k' = \frac{1}{\omega_c C_k}$

4.2 低通到带通的变换

将归一化低通原型变换为带通滤波器：

$\rightarrow \frac{1}{FBW}\left(\frac{s}{\omega_0} + \frac{\omega_0}{s}\right)$

其中 $\frac{\omega_2 - \omega_1}{\omega_0}$ 为相对带宽， $\omega_0 = \sqrt{\omega_1\omega_2}$ 为中心频率。

元件变换：

串联电感 $L_k$ → 串联LC谐振回路
- $L_k' = \frac{L_k}{\omega_0 \cdot FBW}$
- $C_k' = \frac{FBW}{\omega_0 L_k}$
并联电容 $C_k$ → 并联LC谐振回路
- $L_k' = \frac{FBW}{\omega_0 C_k}$
- $C_k' = \frac{C_k}{\omega_0 \cdot FBW}$

4.3 低通到带阻的变换

将归一化低通原型变换为带阻滤波器：

$\rightarrow \frac{FBW}{\frac{s}{\omega_0} + \frac{\omega_0}{s}}$

元件变换：

串联电感 $L_k$ → 并联LC谐振回路
并联电容 $C_k$ → 串联LC谐振回路

4.4 阻抗和频率去归一化

实际滤波器设计需要进行阻抗和频率去归一化：

阻抗变换：

所有电感乘以 $Z_0/R_0$
所有电容乘以 $R_0/Z_0$

其中 $Z_0$ 为目标阻抗， $R_0$ 为原型阻抗（通常为1Ω）。

频率变换：

所有电感除以 $\omega_c/\omega_{c0}$
所有电容除以 $\omega_c/\omega_{c0}$

其中 $\omega_c$ 为目标截止频率， $\omega_{c0}$ 为原型截止频率（通常为1 rad/s）。

5. 耦合矩阵综合

5.1 耦合谐振器滤波器

现代微波滤波器通常采用耦合谐振器结构，通过谐振器之间的耦合实现所需的频率响应。

耦合系数：

两个谐振器之间的耦合系数定义为：
$k_{ij} = \frac{f_{e}^2 - f_{m}^2}{f_{e}^2 + f_{m}^2}$

其中 $f_e$ 和 $f_m$ 分别为偶模和奇模谐振频率。

外部品质因数：

输入/输出耦合的外部品质因数：
$Q_e = \frac{f_0}{\Delta f_{3dB}}$

其中 $\Delta f_{3dB}$ 为谐振器与外部电路耦合后的3dB带宽。

5.2 耦合矩阵理论

n阶耦合谐振器滤波器可以用n×n耦合矩阵描述：

$\mathbf{M} = \begin{bmatrix} m_{11} & m_{12} & \cdots & m_{1n} \\ m_{21} & m_{22} & \cdots & m_{2n} \\ \vdots & \vdots & \ddots & \vdots \\ m_{n1} & m_{n2} & \cdots & m_{nn} \end{bmatrix}$

其中对角元素 $m_{ii}$ 表示自耦合（频率调谐），非对角元素 $m_{ij}$ 表示互耦合。

散射参数与耦合矩阵的关系：

$S_{21} = \frac{2}{\sqrt{q_{e1}q_{en}}}\left[\mathbf{A}\right]^{-1}_{n1}$

$S_{11} = 1 - \frac{2}{q_{e1}}\left[\mathbf{A}\right]^{-1}_{11}$

其中：
$\mathbf{A} = \mathbf{M} + \omega\mathbf{U} - j\mathbf{Q}$

$\mathbf{Q} = \text{diag}(q_{e1}, 0, ..., 0, q_{en})$

5.3 耦合矩阵综合方法

1. 解析综合法

对于简单的滤波器响应，可以直接从低通原型元件值计算耦合系数：

$M_{i,i+1} = \frac{FBW}{\sqrt{g_i g_{i+1}}}$

$Q_{e1} = \frac{g_0 g_1}{FBW}, \quad Q_{en} = \frac{g_n g_{n+1}}{FBW}$

2. 优化综合法

对于复杂的滤波器特性（如传输零点、非对称响应），需要采用优化方法：

定义目标响应（S参数）
建立耦合矩阵与S参数的关系
使用优化算法（如梯度下降、遗传算法）最小化误差函数
考虑可实现性约束（如拓扑限制）

3. 矩阵旋转法

通过相似变换将全耦合矩阵转换为可实现的稀疏矩阵：

$\mathbf{M}' = \mathbf{R}\mathbf{M}\mathbf{R}^T$

其中 $\mathbf{R}$ 为正交旋转矩阵。

5.4 传输零点实现

传输零点可以增强滤波器的阻带抑制能力。

实现方法：

交叉耦合：非相邻谐振器之间的耦合产生传输零点
源-负载耦合：输入输出之间的直接耦合
混合耦合：电耦合与磁耦合的组合

传输零点位置：

对于一对交叉耦合 $M_{ij}$ ，传输零点频率：
$\omega_{tz} = \pm\sqrt{\frac{M_{ij}^2 - M_{i-1,i}M_{j,j+1}}{M_{ij}^2}}$

6. 微波滤波器实现

6.1 微带滤波器

微带滤波器是平面微波滤波器的主要形式，具有体积小、重量轻、易于集成的优点。

半波长谐振器滤波器：

采用半波长微带线作为谐振器，通过间隙或耦合线实现耦合。

边缘耦合滤波器：

平行耦合线结构
适用于10-20%带宽
设计简单，但尺寸较大

发夹型滤波器：

折叠的半波长谐振器
节省空间，结构紧凑
适用于窄带应用

梳状线滤波器：

一端短路，一端接电容
尺寸小，但Q值较低
适用于1-10%带宽

交指型滤波器：

交错的四分之一波长谐振器
宽带特性，结构紧凑
适用于5-50%带宽

6.2 腔体滤波器

腔体滤波器具有高Q值、低损耗的优点，广泛应用于基站、卫星通信等高性能系统。

同轴腔滤波器：

同轴谐振器结构
Q值可达数千
适用于100MHz-6GHz

波导腔滤波器：

金属波导腔体
Q值可达数万
适用于高频段（>1GHz）

介质谐振器滤波器：

高介电常数介质块
温度稳定性好
小型化设计

TM模介质滤波器：

使用TM模介质谐振器
无载Q值可达10000以上
适用于移动通信基站

6.3 SAW/BAW滤波器

声表面波（SAW）和体声波（BAW）滤波器是射频前端的关键器件。

SAW滤波器：

叉指换能器（IDT）结构
适用于<2GHz频段
插入损耗2-4dB

BAW滤波器：

薄膜体声波谐振器（FBAR）
适用于1-10GHz频段
插入损耗1-3dB
功率容量高

SMR-BAW滤波器：

固态安装型BAW
使用布拉格反射层
无需空气腔

6.4 可调滤波器

可调滤波器可以动态改变中心频率或带宽，在认知无线电、软件定义无线电中有重要应用。

调谐机制：

变容二极管调谐：
- 电压控制电容变化
- 调谐速度快（μs级）
- 调谐范围10-30%
MEMS调谐：
- 机械式电容/电感调谐
- 高线性度，低损耗
- 调谐速度较慢（ms级）
PIN二极管开关：
- 离散频率切换
- 调谐速度快
- 损耗较大
YIG调谐：
- 磁场控制谐振频率
- 超宽带调谐（倍频程）
- 需要外部磁路

7. 可调与可重构滤波器

7.1 频率可调滤波器

频率可调滤波器通过改变谐振器的谐振频率实现中心频率调谐。

设计考虑：

保持带宽恒定
维持阻抗匹配
控制调谐非线性
优化调谐范围与损耗的权衡

耦合系数与调谐：

对于变容二极管调谐的谐振器：
$f_0(V) = \frac{1}{2\pi\sqrt{L(C_0 + C_j(V))}}$

其中 $C_j(V) = C_{j0}/(1+V/V_0)^n$ 为变容二极管电容。

7.2 带宽可调滤波器

带宽可调滤波器可以动态改变滤波器的带宽。

实现方法：

耦合系数调谐：
- 改变谐振器间耦合强度
- 使用可调耦合结构
多模式谐振器：
- 利用谐振器的多个模式
- 通过模式组合控制带宽
开关电容阵列：
- 离散切换电容值
- 实现带宽步进调节

7.3 可重构滤波器

可重构滤波器可以在不同滤波器类型或响应之间切换。

重构方式：

拓扑重构：
- 使用开关改变电路拓扑
- 实现LPF/HPF/BPF切换
响应重构：
- 改变滤波器阶数
- 切换Butterworth/Chebyshev响应
多频带切换：
- 在不同频带间切换
- 适用于多标准通信

8. Python仿真实现

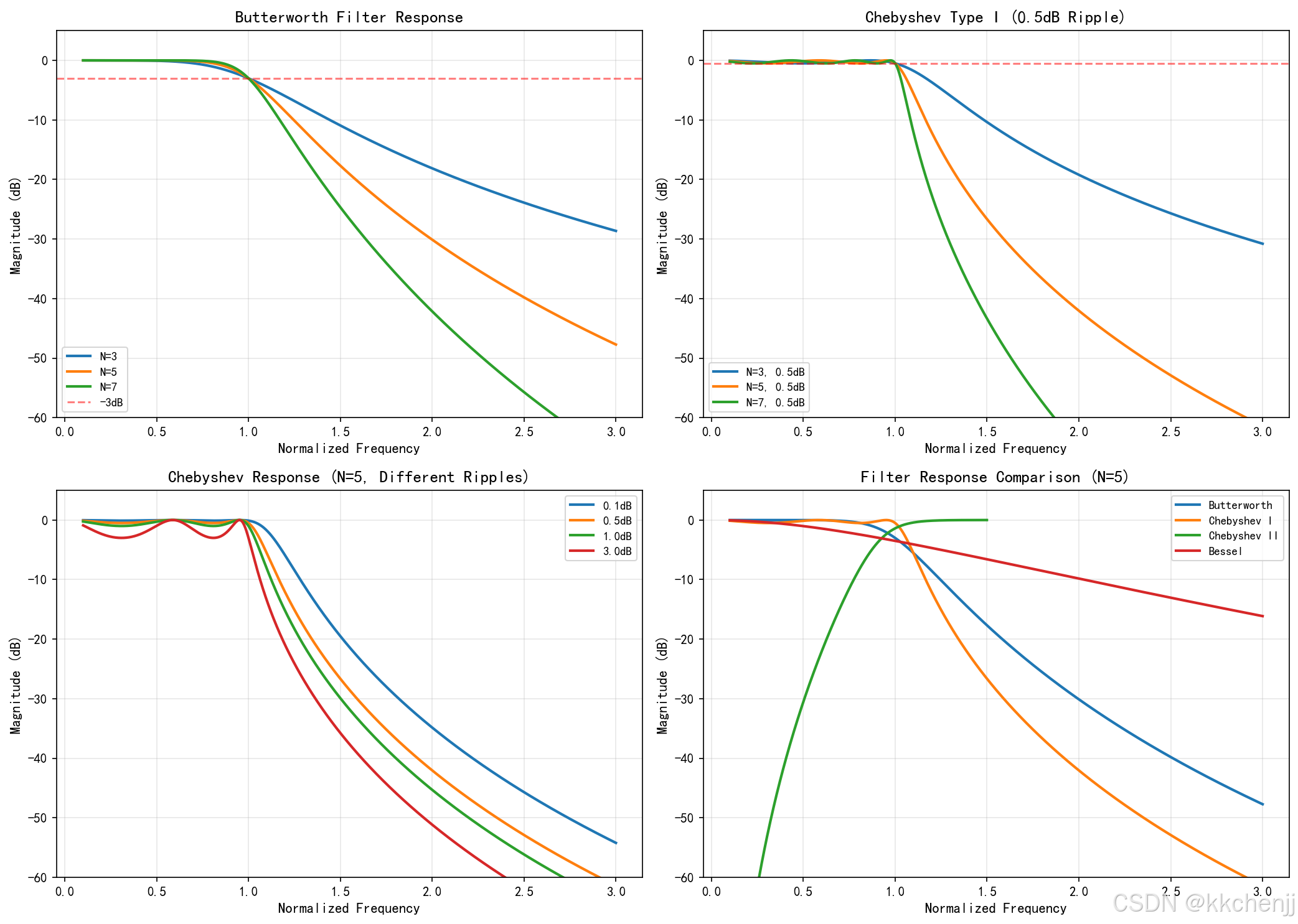

8.1 滤波器响应计算

import numpy as np
import matplotlib.pyplot as plt
from scipy import signal

# 定义频率范围
f = np.linspace(0.1, 3, 1000)  # 归一化频率
omega = 2 * np.pi * f

# Butterworth滤波器响应
def butterworth_response(omega, n):
    """n阶Butterworth滤波器幅度响应"""
    return 1 / np.sqrt(1 + omega**(2*n))

# Chebyshev Type I滤波器响应
def chebyshev1_response(omega, n, ripple):
    """n阶Chebyshev Type I滤波器幅度响应"""
    epsilon = np.sqrt(10**(ripple/10) - 1)
    Tn = np.cosh(n * np.arccosh(np.maximum(np.abs(omega), 1)))
    Tn = np.where(np.abs(omega) <= 1,
                  np.cos(n * np.arccos(omega)), Tn)
    return 1 / np.sqrt(1 + epsilon**2 * Tn**2)

# 计算不同阶数的响应
orders = [3, 5, 7]
plt.figure(figsize=(12, 5))

plt.subplot(1, 2, 1)
for n in orders:
    H = butterworth_response(omega, n)
    plt.plot(f, 20*np.log10(H), label=f'N={n}')
plt.xlabel('Normalized Frequency')
plt.ylabel('Magnitude (dB)')
plt.title('Butterworth Filter Response')
plt.legend()
plt.grid(True)
plt.ylim(-60, 5)

plt.subplot(1, 2, 2)
for n in orders:
    H = chebyshev1_response(omega, n, 0.5)
    plt.plot(f, 20*np.log10(H + 1e-10), label=f'N={n}, 0.5dB ripple')
plt.xlabel('Normalized Frequency')
plt.ylabel('Magnitude (dB)')
plt.title('Chebyshev Type I Filter Response')
plt.legend()
plt.grid(True)
plt.ylim(-60, 5)

plt.tight_layout()
plt.savefig('filter_responses.png', dpi=150)

8.2 低通原型元件值计算

def butterworth_prototype(n):
    """计算Butterworth滤波器归一化元件值"""
    g = np.zeros(n + 2)
    for k in range(1, n + 1):
        g[k] = 2 * np.sin((2*k - 1) * np.pi / (2*n))
    g[n + 1] = 1.0
    return g

def chebyshev1_prototype(n, ripple_db):
    """计算Chebyshev Type I滤波器归一化元件值"""
    beta = np.log(1/np.tanh(ripple_db * np.log(10) / 17.37))
    gamma = np.sinh(beta / (2*n))

    g = np.zeros(n + 2)
    a = np.zeros(n + 1)
    b = np.zeros(n + 1)

    for k in range(1, n + 1):
        a[k] = np.sin((2*k - 1) * np.pi / (2*n))
        b[k] = gamma**2 + np.sin(k * np.pi / n)**2

    g[1] = 2 * a[1] / gamma
    for k in range(2, n + 1):
        g[k] = 4 * a[k-1] * a[k] / (b[k-1] * g[k-1])

    if n % 2 == 0:
        g[n + 1] = 1 / np.tanh(beta / 4)**2
    else:
        g[n + 1] = 1.0

    return g

# 示例：5阶Butterworth滤波器
n = 5
g = butterworth_prototype(n)
print(f"{n}阶Butterworth滤波器元件值:")
for i in range(1, n + 2):
    print(f"g{i} = {g[i]:.6f}")

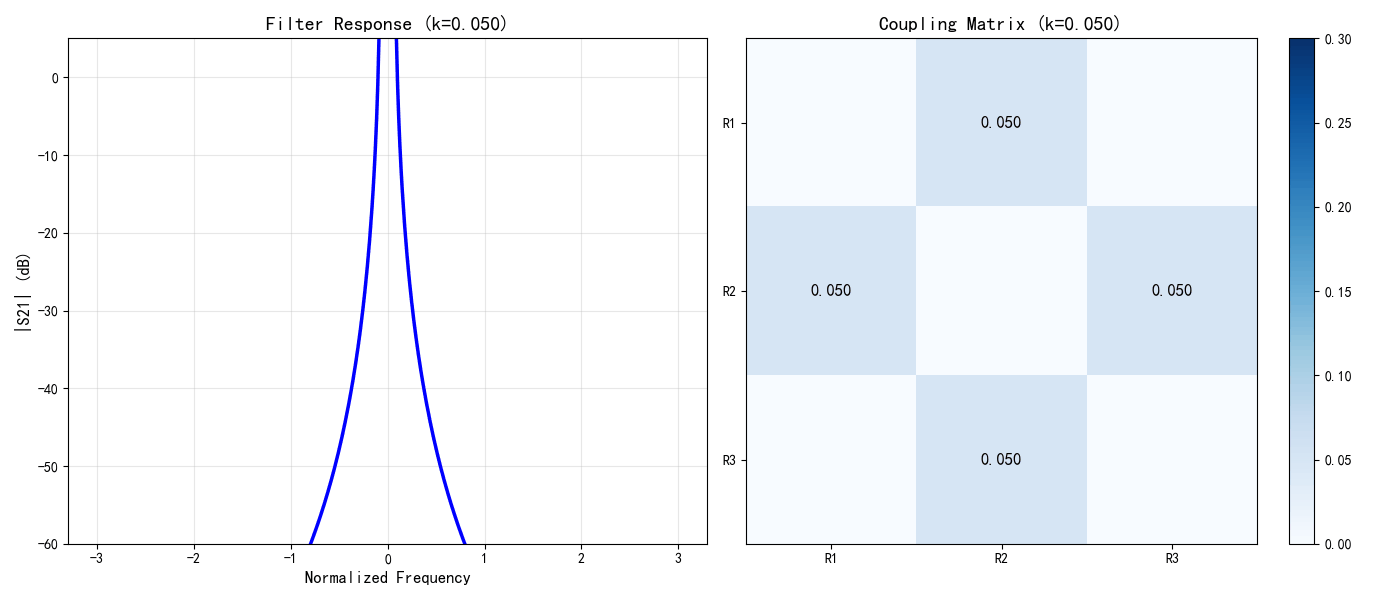

8.3 耦合矩阵计算

def coupling_matrix_lp(n, g, FBW):
    """从低通原型计算耦合矩阵"""
    # 耦合系数
    M = np.zeros((n, n))
    for i in range(n - 1):
        M[i, i+1] = M[i+1, i] = FBW / np.sqrt(g[i+1] * g[i+2])

    # 外部品质因数
    Qe1 = g[1] / FBW
    Qen = g[n] * g[n+1] / FBW

    return M, Qe1, Qen

def s_parameters_from_coupling(M, Qe1, Qen, omega):
    """从耦合矩阵计算S参数"""
    n = M.shape[0]
    Q = np.zeros((n, n))
    Q[0, 0] = 1 / Qe1
    Q[n-1, n-1] = 1 / Qen

    S21 = []
    S11 = []

    for w in omega:
        A = M + w * np.eye(n) - 1j * Q
        A_inv = np.linalg.inv(A)

        s21 = -2j * np.sqrt(1/(Qe1*Qen)) * A_inv[n-1, 0]
        s11 = 1 + 2j * A_inv[0, 0] / Qe1

        S21.append(np.abs(s21))
        S11.append(np.abs(s11))

    return np.array(S21), np.array(S11)

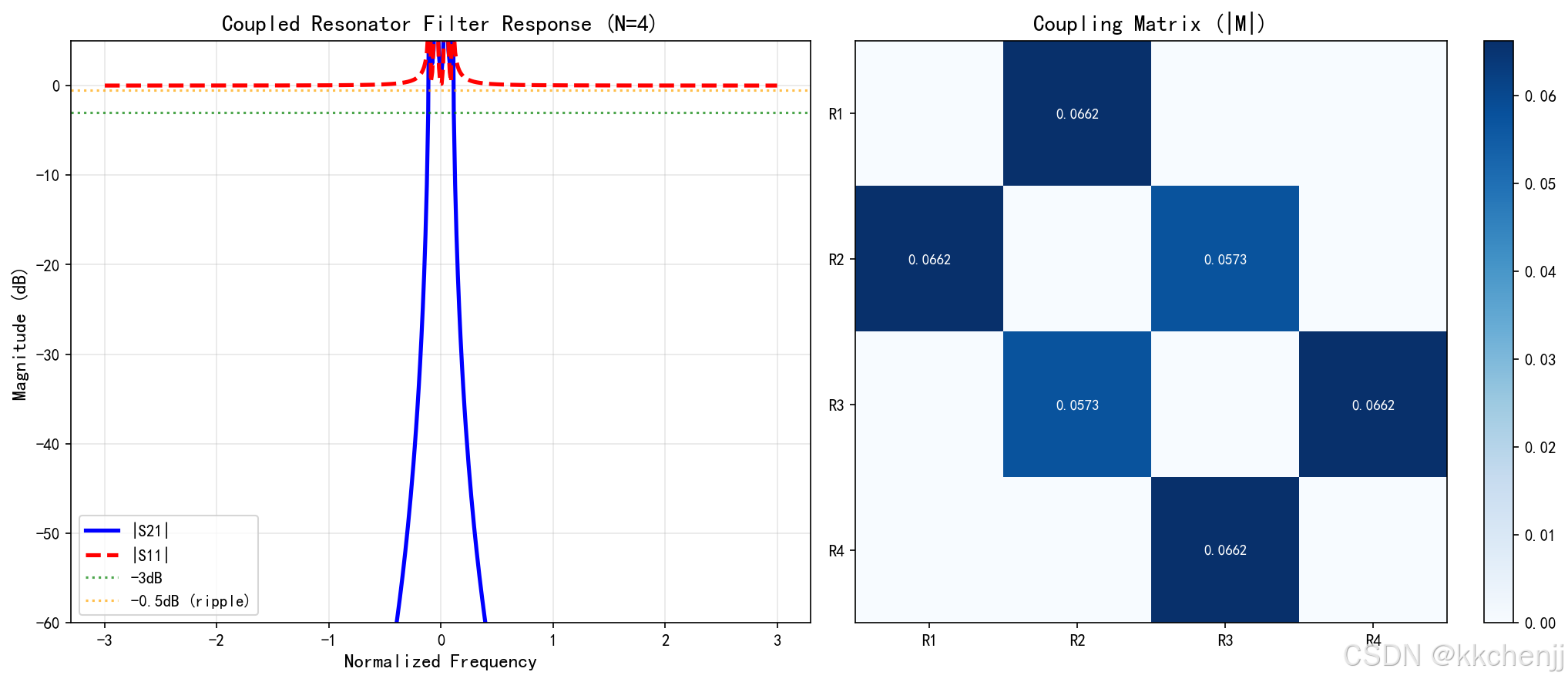

# 示例：4阶Chebyshev滤波器，0.5dB波纹，10%带宽
n = 4
ripple = 0.5
FBW = 0.1

g = chebyshev1_prototype(n, ripple)
M, Qe1, Qen = coupling_matrix_lp(n, g, FBW)

print(f"\n{n}阶Chebyshev滤波器耦合矩阵:")
print(f"外部品质因数: Qe1 = {Qe1:.2f}, Qe{n} = {Qen:.2f}")
print("耦合系数:")
for i in range(n-1):
    print(f"M{i+1},{i+2} = {M[i,i+1]:.6f}")

8.4 微带滤波器设计

def microstrip_filter_design(f0, BW, n, substrate):
    """
    微带边缘耦合滤波器设计

    参数:
    f0: 中心频率 (Hz)
    BW: 带宽 (Hz)
    n: 滤波器阶数
    substrate: 基板参数字典 {'er': 相对介电常数, 'h': 厚度(m)}
    """

    # 计算导波波长
    er_eff = (substrate['er'] + 1) / 2  # 有效介电常数近似
    lambda_g = 3e8 / (f0 * np.sqrt(er_eff))

    # 谐振器长度（半波长）
    L = lambda_g / 2

    # 计算耦合系数（基于边缘耦合线理论）
    FBW = BW / f0
    g = butterworth_prototype(n)

    couplings = []
    for i in range(n - 1):
        k = FBW / np.sqrt(g[i+1] * g[i+2])
        couplings.append(k)

    # 计算耦合间隙（经验公式）
    gaps = []
    for k in couplings:
        # 简化的间隙计算公式
        gap = 0.5 * substrate['h'] * np.exp(-k * 10)
        gaps.append(gap)

    return {
        'resonator_length': L,
        'coupling_gaps': gaps,
        'coupling_coefficients': couplings,
        'guided_wavelength': lambda_g
    }

# 设计示例
f0 = 2.4e9  # 2.4 GHz
BW = 240e6  # 10%带宽
n = 3
substrate = {'er': 4.4, 'h': 1.6e-3}  # FR4基板

filter_design = microstrip_filter_design(f0, BW, n, substrate)
print(f"微带滤波器设计参数:")
print(f"谐振器长度: {filter_design['resonator_length']*1e3:.2f} mm")
print(f"导波波长: {filter_design['guided_wavelength']*1e3:.2f} mm")
print(f"耦合间隙: {[f'{g*1e3:.3f}' for g in filter_design['coupling_gaps']]} mm")

8.5 滤波器优化设计

from scipy.optimize import minimize

def filter_objective(x, f_target, s21_target):
    """
    滤波器优化目标函数
    x: 优化变量 [耦合系数, 外部Q值]
    """
    n = int((len(x) + 1) / 2)

    # 重构耦合矩阵
    M = np.zeros((n, n))
    idx = 0
    for i in range(n - 1):
        M[i, i+1] = M[i+1, i] = x[idx]
        idx += 1

    Qe1 = x[idx]
    Qen = x[idx + 1]

    # 计算S参数
    omega = 2 * np.pi * f_target
    S21, _ = s_parameters_from_coupling(M, Qe1, Qen, omega)

    # 计算误差
    error = np.mean((20*np.log10(S21 + 1e-10) - s21_target)**2)

    return error

# 优化示例
n = 4
x0 = np.array([0.1, 0.08, 0.1, 10, 10])  # 初始值

# 目标响应（示例）
f_target = np.linspace(-1, 1, 100)
s21_target = np.where(np.abs(f_target) < 0.5, 0, -40)  # 理想矩形响应

# 执行优化
result = minimize(filter_objective, x0, args=(f_target, s21_target),
                 method='L-BFGS-B')

print("优化结果:")
print(f"优化变量: {result.x}")
print(f"最终误差: {result.fun:.6f}")

9. 设计实例

9.1 5G n78频段带通滤波器设计

设计指标：

中心频率：3.5 GHz
带宽：200 MHz (5.7%)
通带插入损耗：< 2 dB
带外抑制：> 40 dB @ f0±300 MHz

设计步骤：

选择滤波器类型：Chebyshev，0.5dB波纹
确定阶数：根据选择性要求，选择n=5
计算低通原型：使用Chebyshev元件值公式
频率变换：变换到3.5 GHz中心频率
选择实现结构：介质谐振器滤波器
电磁仿真优化：使用HFSS或CST进行精细调谐

9.2 WiFi双频滤波器设计

设计指标：

2.4 GHz频段：2400-2484 MHz
5 GHz频段：5150-5850 MHz
隔离度：> 50 dB

实现方案：

采用双工器结构
使用SAW滤波器实现2.4 GHz
使用BAW滤波器实现5 GHz
集成在同一封装内

10. 总结与展望

微波滤波器设计是射频工程的核心技术之一。本主题系统介绍了：

理论基础：滤波器响应类型、低通原型、频率变换
设计方法：耦合矩阵综合、插入损耗法
实现技术：微带、腔体、SAW/BAW滤波器
高级技术：可调滤波器、可重构滤波器
仿真工具：Python实现滤波器分析与优化

发展趋势：

更高频率（毫米波、太赫兹）
更高集成度（SoC、SiP）
智能化调谐（AI辅助设计）
新材料应用（LTCC、薄膜技术）

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

天赐范式第10天早饭前：基于 ¬CH 力迫法的脑机接口：当经典混沌击穿高维边界——R²=0.960 的实证

AtomGit开源社区

大模型API中转平台技术深度解析：weelinking统一接入方案

AtomGit开源社区

【价格型需求响应】基于Logistic函数的负荷转移率模型需求响应研究（Matlab代码实现）

基于Logistic函数的负荷转移率模型通过刻画用户响应的非线性与模糊性，为价格型需求响应提供了精细化分析工具。其在实际应用中的成功案例（如微电网优化、峰谷差降低）验证了理论有效性，未来需进一步解决数据依赖性与动态适应性挑战，以实现更广泛的工程应用。📚2 运行结果🎉3参考文献部分理论来源于网络，如有侵权请联系删除。[1]杨世博. 计及分时电价的含CCHP型微网的配电网协调优化调度研究[D].东

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenjj

@weixin_42749425

已为社区贡献171条内容

高频电磁场仿真-主题047-微波滤波器设计

kkchenjj

主题047：微波滤波器设计

目录

1. 滤波器基础理论

1.1 滤波器的基本概念

1.2 滤波器的分类

1.3 滤波器设计流程

2. 滤波器响应类型

2.1 Butterworth响应

2.2 Chebyshev响应

2.3 椭圆函数响应（Cauer）

2.4 Bessel响应

2.5 高斯响应

3. 低通原型滤波器

3.1 归一化低通原型

3.2 元件值计算

3.3 插入损耗法设计

4. 频率变换

4.1 低通到高通的变换

4.2 低通到带通的变换

4.3 低通到带阻的变换

4.4 阻抗和频率去归一化

5. 耦合矩阵综合

5.1 耦合谐振器滤波器

5.2 耦合矩阵理论

5.3 耦合矩阵综合方法

5.4 传输零点实现

6. 微波滤波器实现

6.1 微带滤波器

6.2 腔体滤波器

6.3 SAW/BAW滤波器

6.4 可调滤波器

7. 可调与可重构滤波器

7.1 频率可调滤波器

7.2 带宽可调滤波器

7.3 可重构滤波器

8. Python仿真实现

8.1 滤波器响应计算

8.2 低通原型元件值计算

8.3 耦合矩阵计算

8.4 微带滤波器设计

8.5 滤波器优化设计

9. 设计实例

9.1 5G n78频段带通滤波器设计

9.2 WiFi双频滤波器设计

10. 总结与展望

所有评论(0)

kkchenjj
