主题043：电磁兼容性与电磁干扰分析

目录

1. 引言
2. 电磁兼容性基础理论
3. 电磁干扰源与耦合机制
4. 传导干扰分析
5. 辐射干扰分析
6. 屏蔽技术
7. 接地与滤波技术
8. 电磁兼容性测试与标准
9. Python仿真实现
10. 工程案例分析
11. 总结与展望

---

引言

电磁兼容性（Electromagnetic Compatibility, EMC）是指设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。电磁干扰（Electromagnetic Interference, EMI）则是指电磁骚扰引起的设备、传输通道或系统性能的下降。

电磁兼容性的重要性

现代电子系统的挑战

• 电子设备密度急剧增加
• 工作频率不断提高
• 信号边沿速率越来越快
• 设备小型化导致间距减小

电磁兼容性问题的影响

• 设备性能下降或失效
• 数据错误和丢失
• 系统崩溃和死机
• 安全隐患（如医疗设备、航空电子）

电磁兼容性设计的发展历程

早期阶段（1950-1970年代）

• 主要关注军事设备的电磁兼容性
• 经验性设计方法
• 后期测试验证

发展阶段（1980-2000年代）

• 民用产品EMC法规的建立
• 计算机辅助EMC分析
• 系统化设计方法

现代阶段（2000年至今）

• 全系统级EMC仿真
• 人工智能辅助设计
• 5G/6G、物联网等新技术挑战

EMC与EMI的基本概念

电磁兼容性（EMC）

设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

电磁干扰（EMI）

由电磁骚扰引起的设备、传输通道或系统性能的下降。

电磁敏感性（EMS）

在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力。

---

电磁兼容性基础理论

电磁兼容性三要素

电磁干扰的产生需要三个要素：干扰源、耦合路径和敏感设备。

    干扰源 ──────→ 耦合路径 ──────→ 敏感设备
   (Source)      (Coupling Path)   (Victim)

干扰源（Source）

产生电磁能量的设备或电路：

• 数字电路（时钟、开关电源）
• 电力电子设备（变频器、整流器）
• 无线发射设备
• 自然干扰源（雷电、静电放电）

耦合路径（Coupling Path）

干扰从源传输到敏感设备的途径：

• 传导耦合（Conduction）
• 辐射耦合（Radiation）
• 近场耦合（感应耦合）

敏感设备（Victim）

受干扰影响的设备或电路：

• 模拟电路（放大器、传感器）
• 数字电路（存储器、处理器）
• 通信接收机
• 生物体（人体电磁暴露）

电磁频谱与干扰频率范围

频谱划分

频段名称	频率范围	典型应用
甚低频VLF	3-30 kHz	潜艇通信
低频LF	30-300 kHz	导航
中频MF	300 kHz-3 MHz	AM广播
高频HF	3-30 MHz	短波通信
甚高频VHF	30-300 MHz	FM广播、TV
特高频UHF	300 MHz-3 GHz	移动通信、GPS
超高频SHF	3-30 GHz	雷达、卫星通信
极高频EHF	30-300 GHz	毫米波通信

EMC关注的主要频段

• 150 kHz - 30 MHz：传导干扰频段
• 30 MHz - 1 GHz：辐射干扰频段
• 1 GHz - 18 GHz：微波频段干扰

分贝与EMC单位

分贝（dB）定义

功率比：
$$dB=10{\log }_{10}\left(\frac{P_2}{P_1}\right)$$

电压/电流比：
$$dB=20{\log }_{10}\left(\frac{V_2}{V_1}\right)$$

常用EMC单位

单位	参考值	说明
dBm	1 mW	功率电平
dBμV	1 μV	电压电平
dBμA	1 μA	电流电平
dBμV/m	1 μV/m	电场强度
dBμA/m	1 μA/m	磁场强度

---

电磁干扰源与耦合机制

常见电磁干扰源

数字电路干扰源

数字信号的快速跳变产生丰富的高次谐波：

$$f_{max}\approx \frac{0.35}{t_r}$$

其中t_r为上升时间。

例如：

• 上升时间1 ns → 最高频率350 MHz
• 上升时间100 ps → 最高频率3.5 GHz

开关电源干扰

开关电源产生的主要干扰：

• 开关频率及其谐波（通常为几十kHz到几MHz）
• 开关瞬态产生的高频噪声
• 整流二极管的反向恢复噪声

电机与继电器

• 电刷火花产生的宽带噪声
• 继电器触点的弹跳
• 感性负载断开时的瞬态

无线发射设备

• 基频发射
• 谐波发射
• 互调产物
• 宽带噪声

耦合机制分类

传导耦合

通过导线、PCB走线等导体传播的干扰：

• 共阻抗耦合
• 共模传导
• 差模传导

辐射耦合

通过空间电磁波传播的干扰：

• 远场辐射（电场耦合）
• 近场耦合（电场/磁场）

感应耦合

• 容性耦合（电场耦合）
• 感性耦合（磁场耦合）

耦合路径的数学模型

共阻抗耦合

$$V_{noise}=I_{source}\times Z_{common}$$

其中Z_common为共用地阻抗。

容性耦合

$$V_{victim}=\frac{C_{12}}{C_{12}+C_{2g}}\times V_{source}$$

其中：

• C_12：源与受害电路间的耦合电容
• C_2g：受害电路对地电容

感性耦合

$$V_{induced}=M\frac{d{I}_{source}}{dt}$$

其中M为互感。

---

传导干扰分析

共模与差模干扰

差模干扰（Differential Mode）

• 在信号线与回线之间流动
• 与有用信号同路径
• 频率通常较低

共模干扰（Common Mode）

• 在信号线与地之间流动
• 由地电位差引起
• 频率可以很高

传导干扰的测量

线路阻抗稳定网络（LISN）

LISN用于在传导发射测试中提供稳定的阻抗：

$$Z_{LISN}=50\Omega \text{（标准值）}$$

测量配置

    被测设备(EUT) ───┬─── LISN ───┬─── 频谱分析仪/接收机
                    │            │
                   地            50Ω

传导干扰抑制技术

滤波器设计

低通滤波器的截止频率：

$$f_c=\frac{1}{2\pi \sqrt{LC}}$$

滤波器类型

类型	电路	适用场景
π型滤波器	C-L-C	高阻抗源
T型滤波器	L-C-L	低阻抗源
LC滤波器	L-C	通用

滤波器元件选择

• 电感：考虑饱和电流和直流电阻
• 电容：考虑ESR和自谐振频率

---

辐射干扰分析

辐射发射机理

差模辐射

由信号环路产生的辐射：

$$E=\frac{2.6\times 10^{-16}\times f^2\times A\times I}{r}$$

其中：

• f：频率（Hz）
• A：环路面积（m²）
• I：电流（A）
• r：距离（m）

共模辐射

由共模电流产生的辐射：

$$E=\frac{1.26\times 10^{-6}\times f\times I_{CM}\times L}{r}$$

其中：

• I_CM：共模电流（A）
• L：电缆长度（m）

辐射干扰的测量

开阔场地测试（OATS）

• 标准测试距离：3m、10m、30m
• 天线高度：1-4m（扫描）
• 转台：0-360°旋转

半电波暗室（SAC）

• 地面为反射面
• 墙壁和天花板吸波材料
• 模拟开阔场地环境

全电波暗室（FAC）

• 所有表面覆盖吸波材料
• 用于自由空间测试

辐射干扰抑制技术

减小环路面积

• 使用多层PCB
• 信号线与回线靠近
• 去耦电容靠近IC放置

屏蔽

• 金属外壳
• 屏蔽电缆
• PCB屏蔽罩

滤波

• 电缆滤波器
• 铁氧体磁珠
• 共模扼流圈

---

屏蔽技术

屏蔽原理

屏蔽效能（Shielding Effectiveness, SE）

$$SE=20{\log }_{10}\left(\frac{E_{incident}}{E_{transmitted}}\right)\text{ (dB)}$$

或

$$SE=20{\log }_{10}\left(\frac{H_{incident}}{H_{transmitted}}\right)\text{ (dB)}$$

屏蔽效能的组成

$$SE=A+R+B$$

其中：

• A：吸收损耗
• R：反射损耗
• B：多次反射修正（通常可忽略）

吸收损耗

$$A=8.69\times \frac{t}{\delta }\text{ (dB)}$$

趋肤深度：

$$\delta =\sqrt{\frac{2}{\omega \mu \sigma }}=\frac{1}{\sqrt{\pi f\mu \sigma }}$$

其中：

• t：屏蔽体厚度（m）
• μ：磁导率（H/m）
• σ：电导率（S/m）
• f：频率（Hz）

反射损耗

对于电场（平面波）：

$$R=168+10{\log }_{10}\left(\frac{{\sigma }_r}{{\mu }_r{f}^3{r}^2}\right)\text{ (dB)}$$

对于磁场（近场）：

$$R=14.6+10{\log }_{10}\left(\frac{f{r}^2{\sigma }_r}{{\mu }_r}\right)\text{ (dB)}$$

其中：

• σ_r：相对电导率
• μ_r：相对磁导率
• r：源到屏蔽体的距离（m）

常用屏蔽材料

材料	相对电导率σ_r	相对磁导率μ_r	特点
铜	1.0	1	高导电性
铝	0.61	1	轻质
钢	0.17	1000	高磁导率
镍银	0.06	1	耐腐蚀
黄铜	0.26	1	易加工

屏蔽设计要点

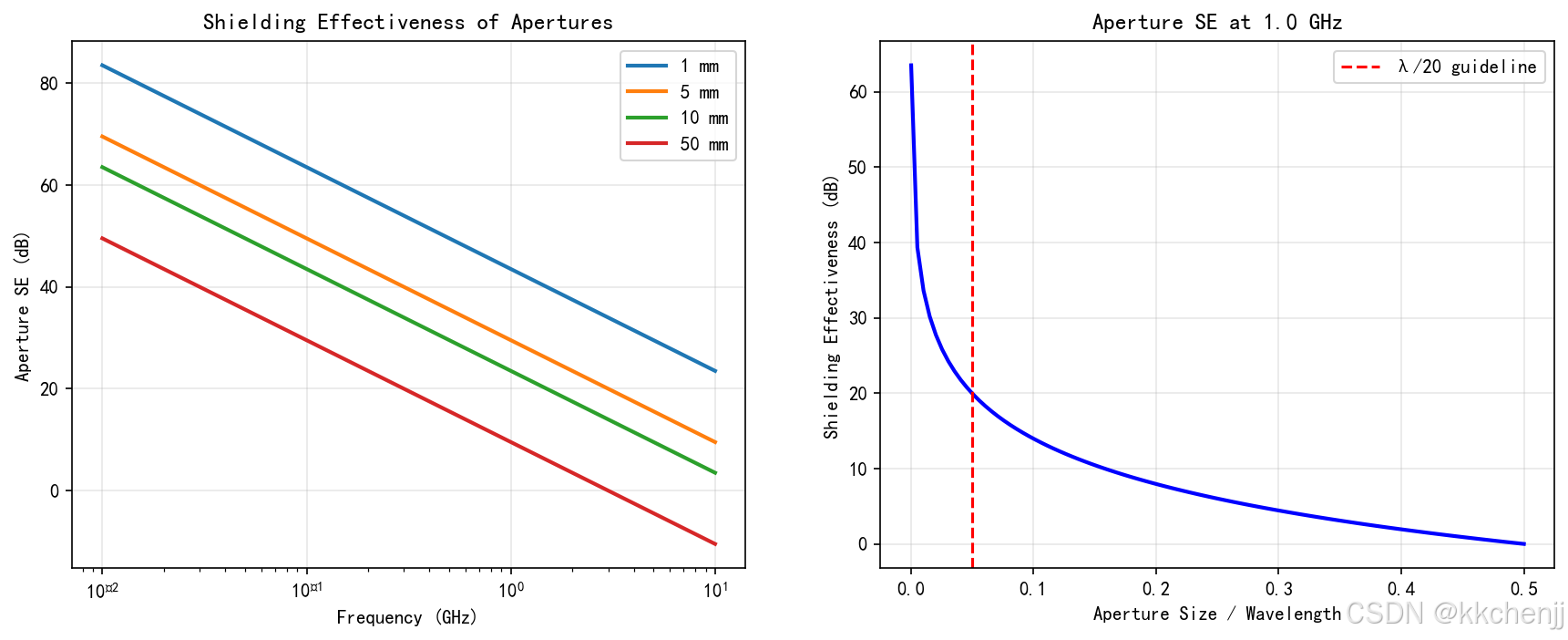

缝隙和孔洞

缝隙的屏蔽效能：

$$S{E}_{aperture}=20{\log }_{10}\left(\frac{\lambda }{2l}\right)$$

其中l为缝隙的最大尺寸。

设计准则

• 缝隙长度 < λ/20
• 使用导电衬垫
• 螺钉间距 < λ/20
• 通风孔使用波导截止结构

---

接地与滤波技术

接地技术

接地的目的

• 安全接地（保护人身安全）
• 信号接地（提供参考电位）
• EMC接地（控制干扰）

接地方式

单点接地

    设备1    设备2    设备3
      │        │        │
      └────────┴────────┘
               │
              地

• 适用于低频（<1 MHz）
• 避免地环路

多点接地

    设备1────┬────设备2────┬────设备3
             │             │
            地─────────────地

• 适用于高频（>10 MHz）
• 降低接地阻抗

混合接地

• 低频单点接地
• 高频多点接地
• 通过电容连接

滤波技术

滤波器类型

类型	衰减特性	应用
低通	通过低频	抑制高频噪声
高通	通过高频	抑制低频噪声
带通	通过频带	选择特定频段
带阻	抑制频带	滤除特定干扰

EMI滤波器设计

共模滤波器

    L ──┬── L
        │
    ────┴────
       C
       │
      地

差模滤波器

    ──L──┬──C──┬──L──
         │     │
    ─────┴─────┴─────

铁氧体磁珠

阻抗特性：

$$Z=R+j\omega L$$

在低频时主要表现为电感，高频时主要表现为电阻。

---

电磁兼容性测试与标准

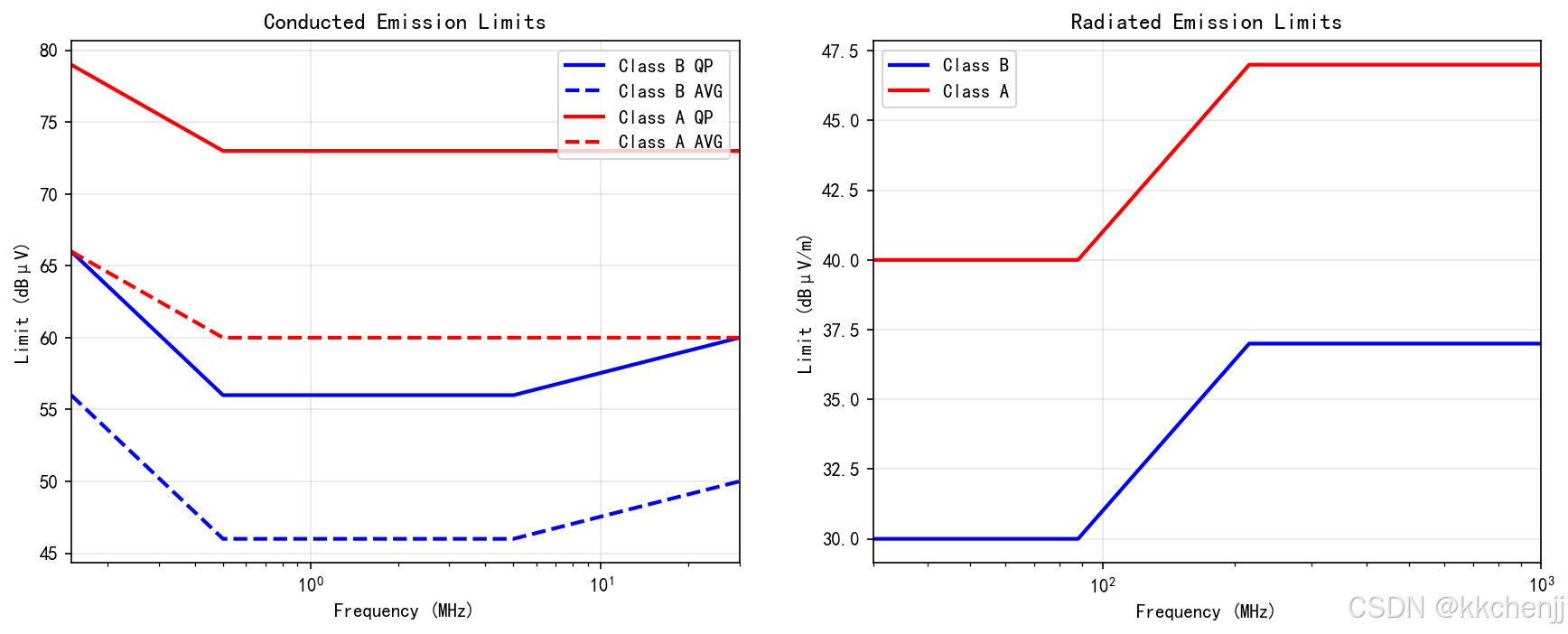

EMC测试项目

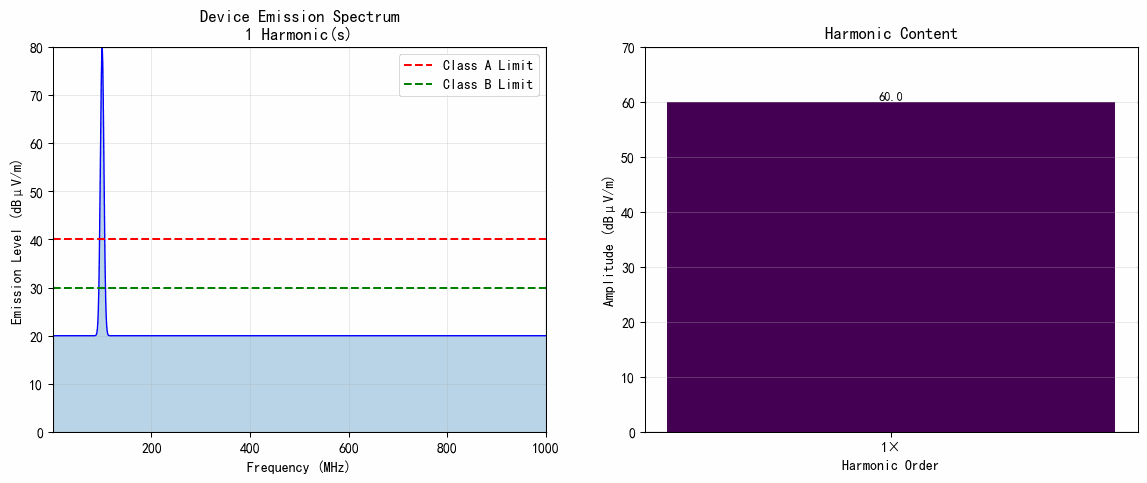

发射测试（Emission）

测试项目	频率范围	标准
传导发射	150 kHz - 30 MHz	CISPR 22/32
辐射发射	30 MHz - 1 GHz	CISPR 22/32
辐射发射	1 GHz - 18 GHz	CISPR 22/32
谐波电流	50 Hz - 2 kHz	IEC 61000-3-2
电压波动	-	IEC 61000-3-3

抗扰度测试（Immunity）

测试项目	描述	标准
静电放电	ESD	IEC 61000-4-2
射频电磁场	RS	IEC 61000-4-3
电快速瞬变	EFT	IEC 61000-4-4
浪涌	Surge	IEC 61000-4-5
传导抗扰	CS	IEC 61000-4-6
电压暂降	Dips	IEC 61000-4-11

主要EMC标准

国际标准

• CISPR：国际无线电干扰特别委员会
• IEC：国际电工委员会
• ISO：国际标准化组织

欧洲标准

• EN 55032：多媒体设备EMC
• EN 61000-6-3：住宅、商业和轻工业环境发射标准
• EN 61000-6-4：工业环境发射标准

美国标准

• FCC Part 15：射频设备
• FCC Part 18：工业、科学和医疗设备

中国标准

• GB 9254：信息技术设备
• GB 4824：工业、科学和医疗射频设备

EMC认证流程

1. 设计阶段

   • EMC设计评审
   • 仿真分析
   • 预兼容测试

2. 测试阶段

   • 内部预测试
   • 第三方测试
   • 问题诊断与整改

3. 认证阶段

   • 提交测试报告
   • 获得认证证书
   • 产品标识

---

Python仿真实现

屏蔽效能计算程序

"""
屏蔽效能计算与分析
"""

import numpy as np
import matplotlib.pyplot as plt

class ShieldingEffectiveness:
    """屏蔽效能计算器"""

    def __init__(self, material, thickness):
        """
        参数:
            material: 材料名称 ('copper', 'aluminum', 'steel')
            thickness: 厚度 (m)
        """
        self.materials = {
            'copper': {'sigma_r': 1.0, 'mu_r': 1.0, 'sigma': 5.8e7},
            'aluminum': {'sigma_r': 0.61, 'mu_r': 1.0, 'sigma': 3.5e7},
            'steel': {'sigma_r': 0.17, 'mu_r': 1000.0, 'sigma': 1.0e7},
            'brass': {'sigma_r': 0.26, 'mu_r': 1.0, 'sigma': 1.5e7}
        }

        self.material_name = material
        self.material = self.materials[material]
        self.thickness = thickness
        self.mu_0 = 4 * np.pi * 1e-7

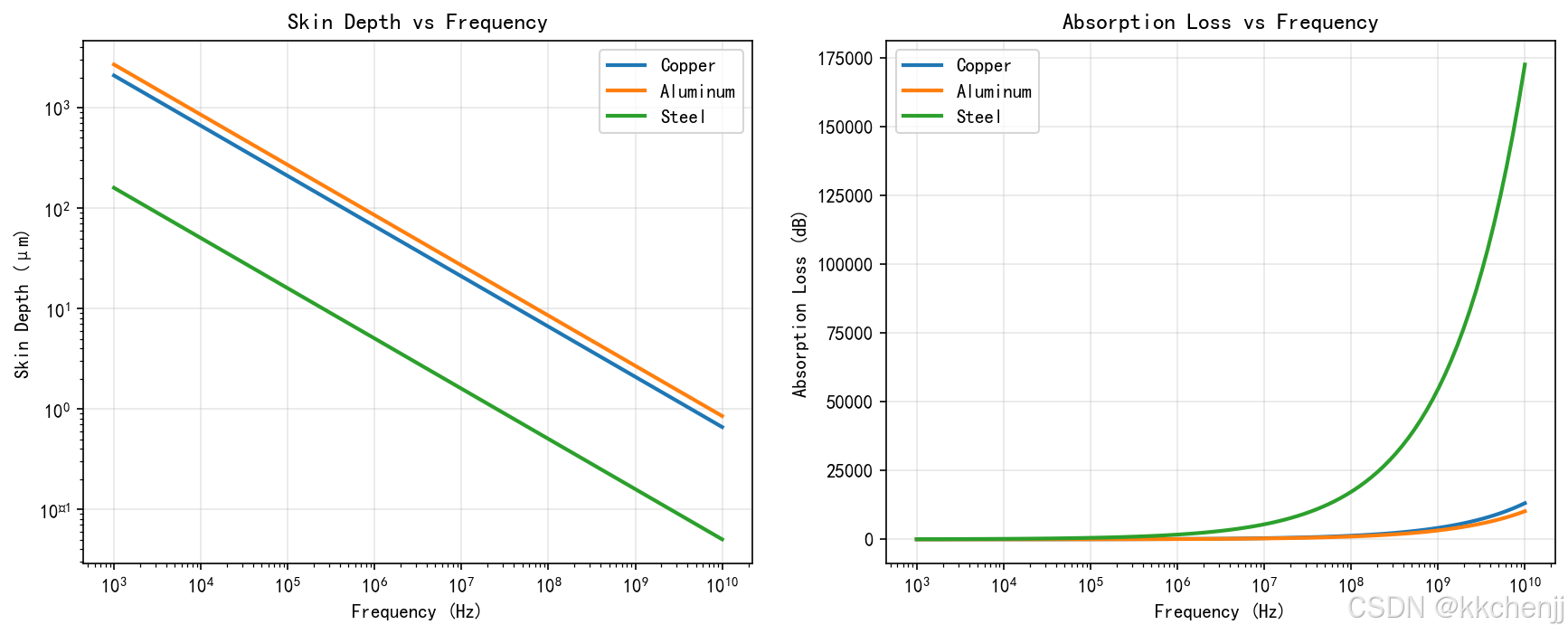

    def skin_depth(self, freq):
        """计算趋肤深度"""
        sigma = self.material['sigma']
        mu = self.material['mu_r'] * self.mu_0
        delta = np.sqrt(2 / (2 * np.pi * freq * mu * sigma))
        return delta

    def absorption_loss(self, freq):
        """计算吸收损耗 (dB)"""
        delta = self.skin_depth(freq)
        A = 8.69 * self.thickness / delta
        return A

    def reflection_loss_electric(self, freq, distance=1.0):
        """计算电场反射损耗 (dB)"""
        sigma_r = self.material['sigma_r']
        mu_r = self.material['mu_r']
        R = 168 + 10 * np.log10(sigma_r / (mu_r * freq**3 * distance**2))
        return R

    def reflection_loss_magnetic(self, freq, distance=1.0):
        """计算磁场反射损耗 (dB)"""
        sigma_r = self.material['sigma_r']
        mu_r = self.material['mu_r']
        R = 14.6 + 10 * np.log10(freq * distance**2 * sigma_r / mu_r)
        return R

    def total_se_electric(self, freq, distance=1.0):
        """计算总屏蔽效能（电场）"""
        A = self.absorption_loss(freq)
        R = self.reflection_loss_electric(freq, distance)
        return A + R

    def total_se_magnetic(self, freq, distance=1.0):
        """计算总屏蔽效能（磁场）"""
        A = self.absorption_loss(freq)
        R = self.reflection_loss_magnetic(freq, distance)
        return A + R

    def aperture_se(self, freq, max_dimension):
        """计算孔洞屏蔽效能"""
        c = 3e8
        wavelength = c / freq
        se = 20 * np.log10(wavelength / (2 * max_dimension))
        return se

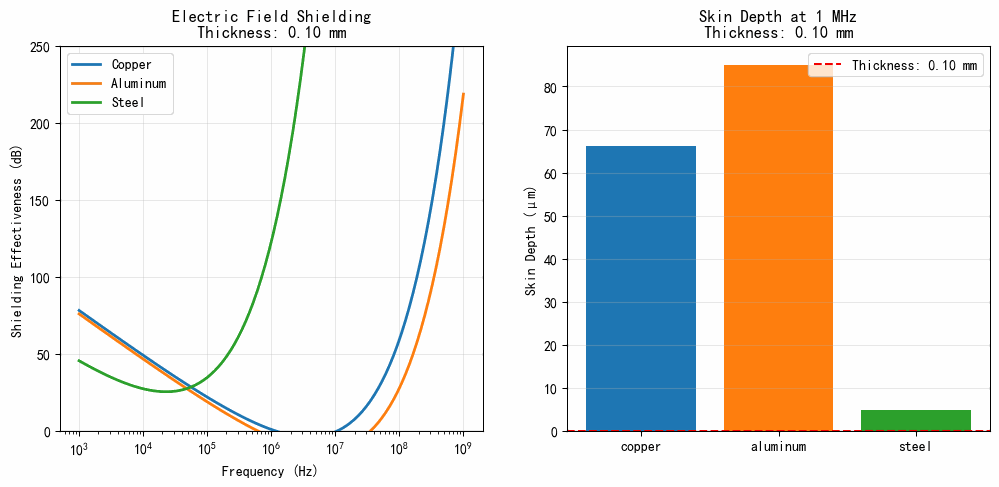

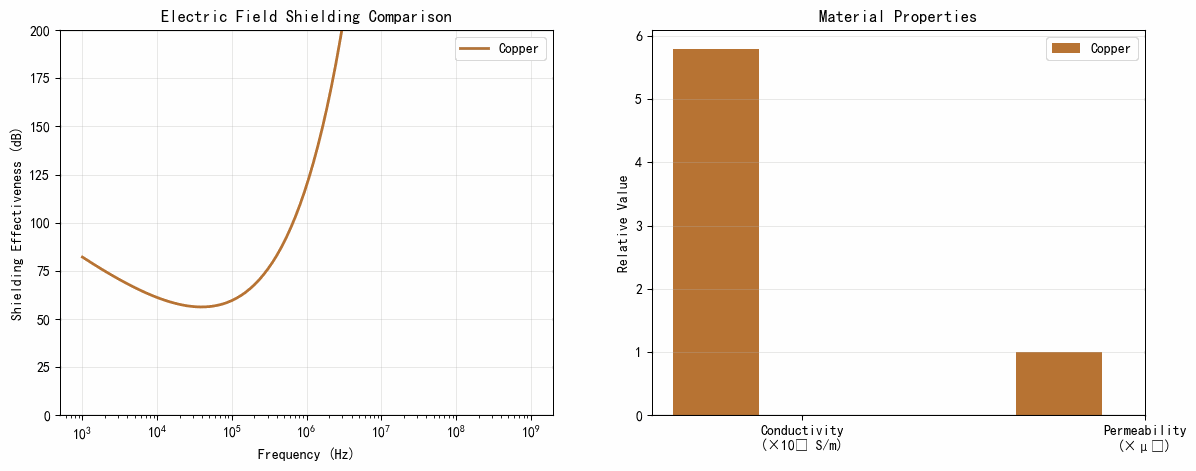

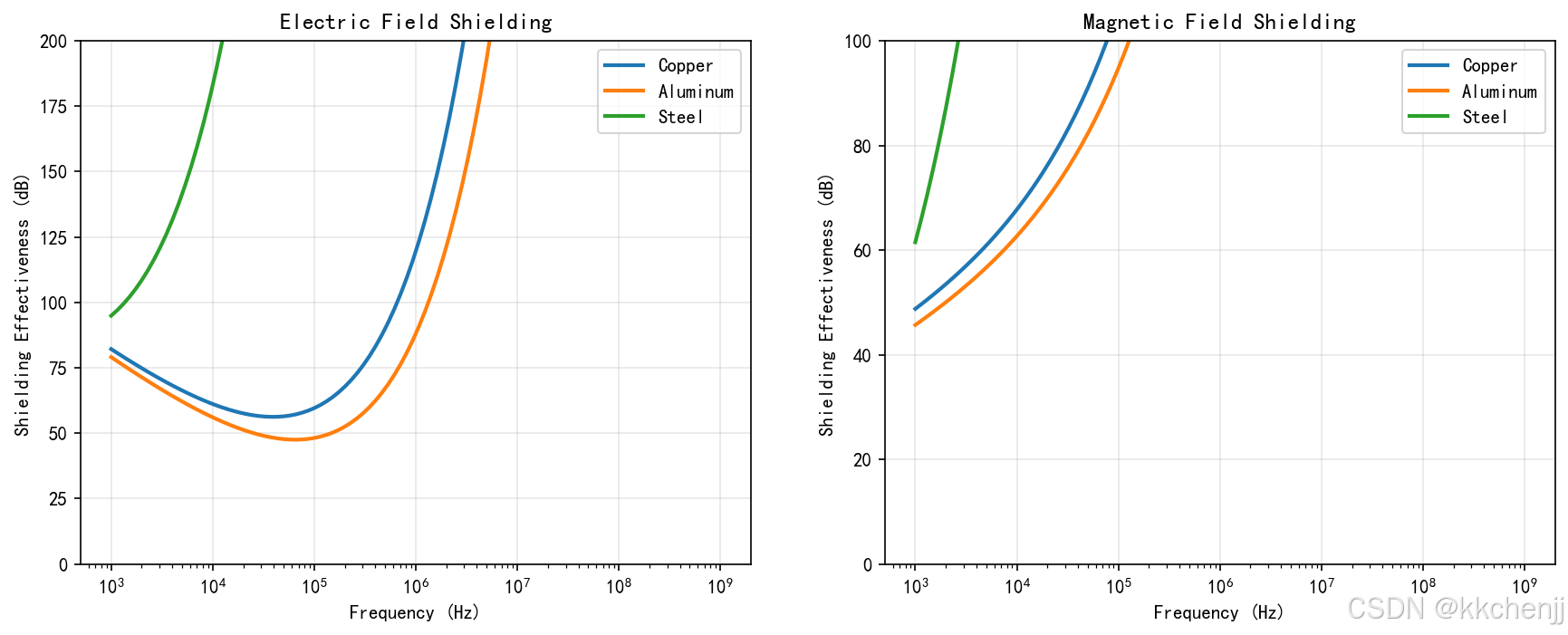

def plot_shielding_comparison():
    """绘制不同材料的屏蔽效能对比"""

    freq = np.logspace(3, 9, 100)  # 1 kHz to 1 GHz
    thickness = 1e-3  # 1 mm

    materials = ['copper', 'aluminum', 'steel']

    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # 电场屏蔽效能
    ax1 = axes[0]
    for mat in materials:
        shield = ShieldingEffectiveness(mat, thickness)
        se = [shield.total_se_electric(f) for f in freq]
        ax1.semilogx(freq, se, linewidth=2, label=mat.capitalize())

    ax1.set_xlabel('Frequency (Hz)')
    ax1.set_ylabel('Shielding Effectiveness (dB)')
    ax1.set_title('Electric Field Shielding')
    ax1.legend()
    ax1.grid(True, alpha=0.3)
    ax1.set_ylim(0, 200)

    # 磁场屏蔽效能
    ax2 = axes[1]
    for mat in materials:
        shield = ShieldingEffectiveness(mat, thickness)
        se = [shield.total_se_magnetic(f) for f in freq]
        ax2.semilogx(freq, se, linewidth=2, label=mat.capitalize())

    ax2.set_xlabel('Frequency (Hz)')
    ax2.set_ylabel('Shielding Effectiveness (dB)')
    ax2.set_title('Magnetic Field Shielding')
    ax2.legend()
    ax2.grid(True, alpha=0.3)
    ax2.set_ylim(0, 100)

    plt.tight_layout()
    plt.savefig('shielding_effectiveness.png', dpi=150)
    plt.close()


if __name__ == "__main__":
    plot_shielding_comparison()

耦合路径分析程序

"""
EMI耦合路径分析
包含：容性耦合、感性耦合、辐射耦合
"""

import numpy as np
import matplotlib.pyplot as plt

class CouplingAnalysis:
    """耦合路径分析"""

    def __init__(self):
        self.epsilon_0 = 8.854e-12  # 真空介电常数
        self.mu_0 = 4 * np.pi * 1e-7  # 真空磁导率
        self.c = 3e8  # 光速

    def capacitive_coupling(self, C12, C2g, V_source, f):
        """
        容性耦合分析
        参数:
            C12: 耦合电容 (F)
            C2g: 受害电路对地电容 (F)
            V_source: 源电压 (V)
            f: 频率 (Hz)
        """
        # 分压比
        coupling_coefficient = C12 / (C12 + C2g)

        # 耦合电压
        V_coupled = coupling_coefficient * V_source

        # 耦合电流
        I_coupled = 2 * np.pi * f * C12 * V_source

        return {
            'coefficient': coupling_coefficient,
            'voltage': V_coupled,
            'current': I_coupled
        }

    def inductive_coupling(self, M, dI_dt):
        """
        感性耦合分析
        参数:
            M: 互感 (H)
            dI_dt: 源电流变化率 (A/s)
        """
        V_induced = M * dI_dt
        return V_induced

    def radiation_coupling_loop(self, f, A, I, r):
        """
        差模辐射（环路模型）
        参数:
            f: 频率 (Hz)
            A: 环路面积 (m²)
            I: 电流 (A)
            r: 距离 (m)
        """
        E = 2.6e-16 * f**2 * A * I / r
        return E

    def radiation_coupling_common_mode(self, f, I_cm, L, r):
        """
        共模辐射（单极天线模型）
        参数:
            f: 频率 (Hz)
            I_cm: 共模电流 (A)
            L: 电缆长度 (m)
            r: 距离 (m)
        """
        E = 1.26e-6 * f * I_cm * L / r
        return E

    def near_field_boundary(self, f, D):
        """
        近场/远场边界
        参数:
            f: 频率 (Hz)
            D: 最大孔径尺寸 (m)
        """
        wavelength = self.c / f
        boundary = 2 * D**2 / wavelength
        return boundary

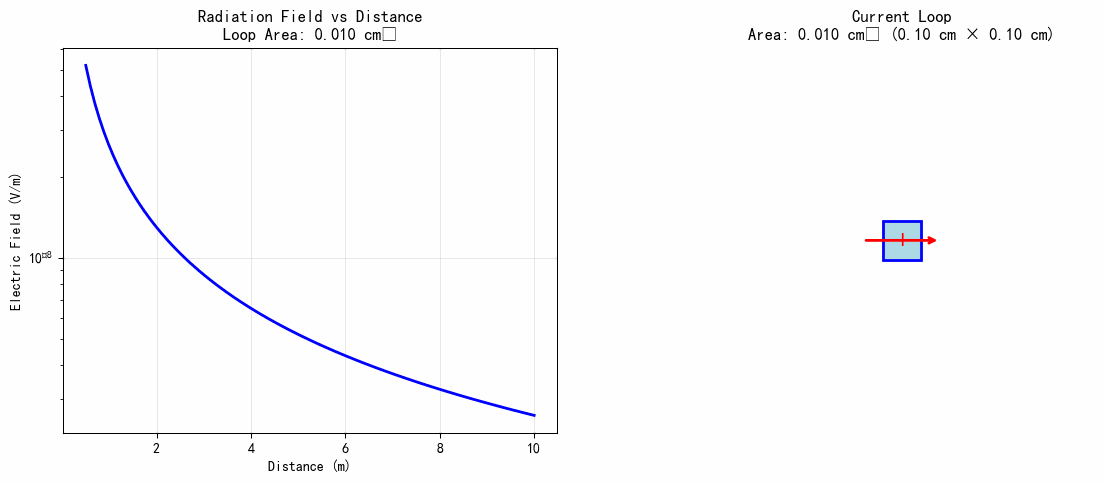

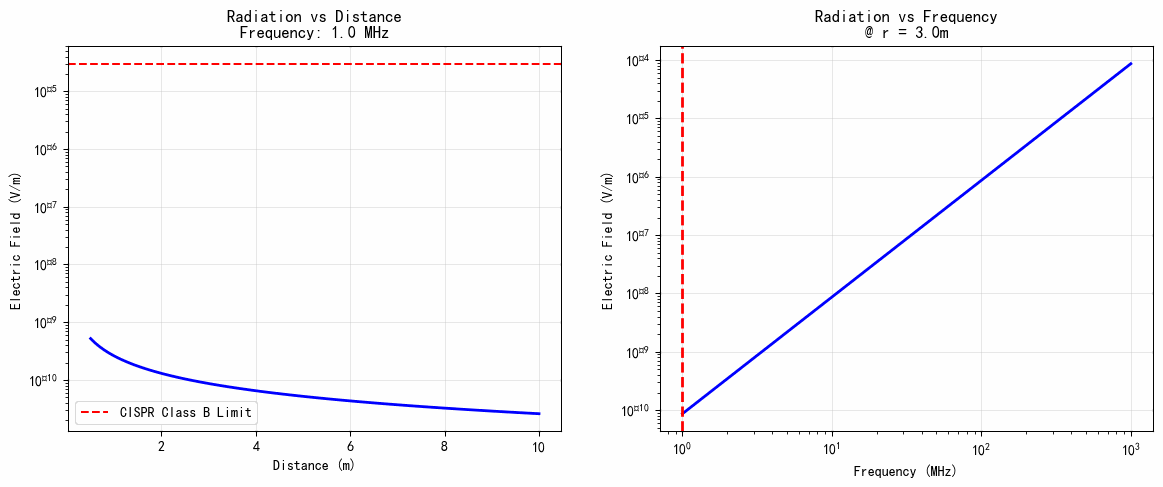

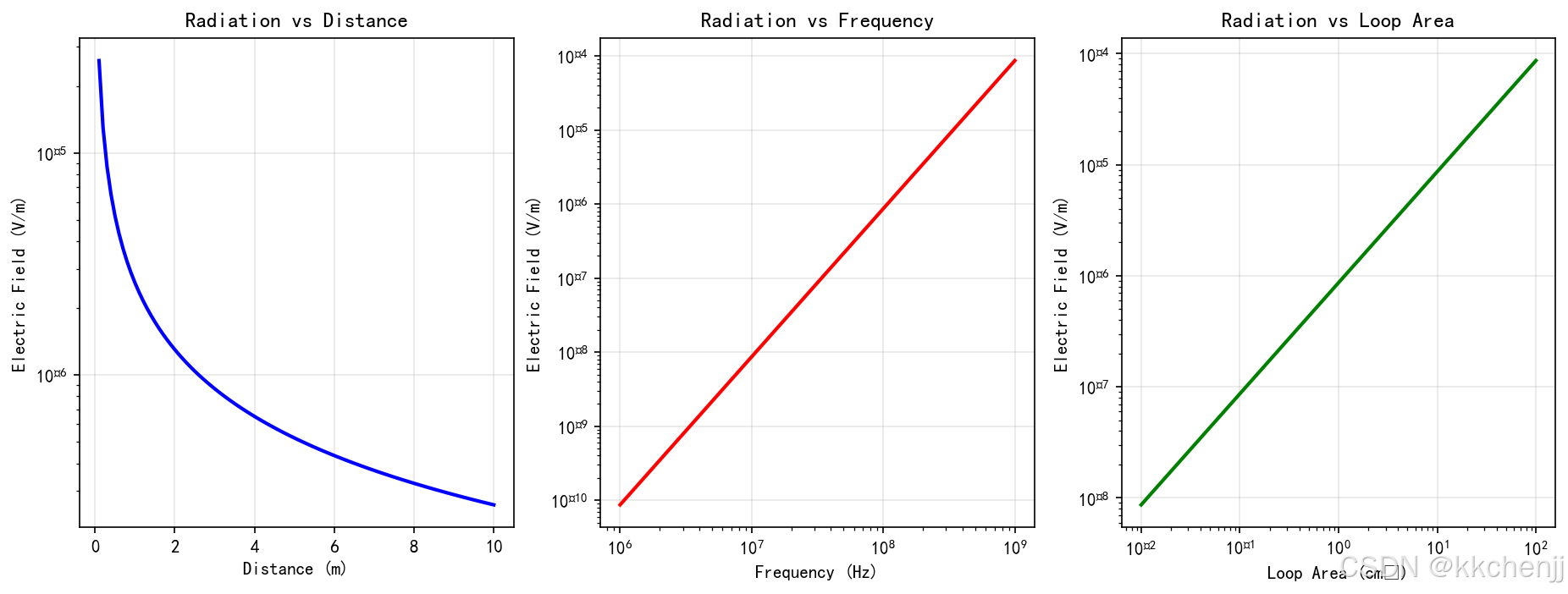

def plot_coupling_vs_distance():
    """绘制耦合强度随距离变化"""

    coupling = CouplingAnalysis()

    freq = 100e6  # 100 MHz
    A = 1e-4  # 1 cm²
    I = 0.01  # 10 mA

    distances = np.linspace(0.1, 10, 100)  # 0.1 to 10 m

    E_field = [coupling.radiation_coupling_loop(freq, A, I, r) for r in distances]

    fig, ax = plt.subplots(figsize=(10, 6))

    ax.semilogy(distances, E_field, 'b-', linewidth=2)
    ax.set_xlabel('Distance (m)')
    ax.set_ylabel('Electric Field (V/m)')
    ax.set_title('Radiation Coupling vs Distance')
    ax.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('coupling_vs_distance.png', dpi=150)
    plt.close()


if __name__ == "__main__":
    plot_coupling_vs_distance()

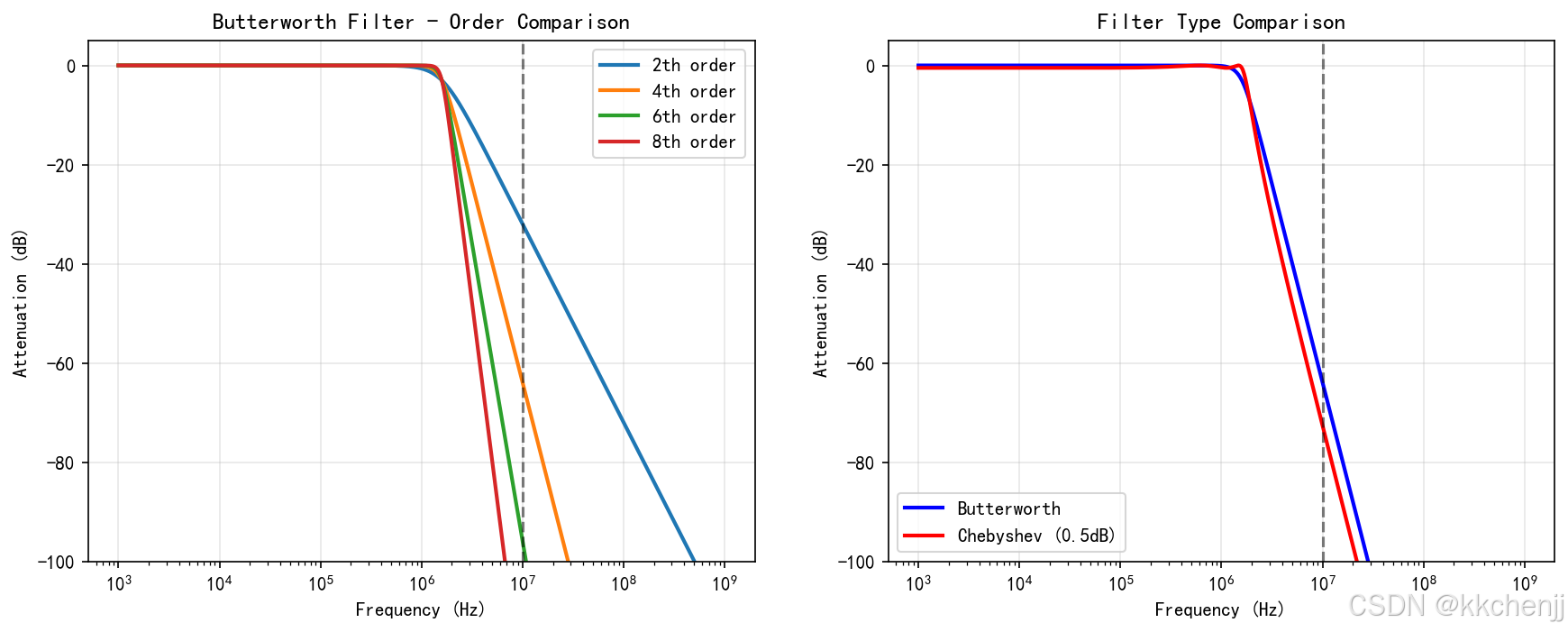

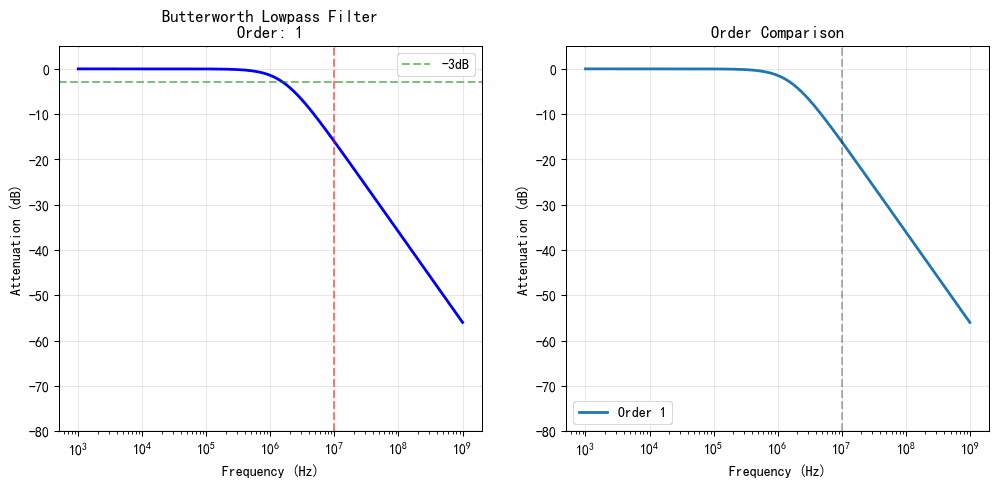

EMC滤波器设计程序

"""
EMC滤波器设计与分析
"""

import numpy as np
import matplotlib.pyplot as plt
from scipy import signal

class EMIFilter:
    """EMI滤波器设计"""

    def __init__(self, filter_type, fc):
        """
        参数:
            filter_type: 滤波器类型 ('lowpass', 'highpass', 'bandpass')
            fc: 截止频率 (Hz) 或 [f_low, f_high] (带通)
        """
        self.filter_type = filter_type
        self.fc = fc

    def butterworth_response(self, f, order=4):
        """巴特沃斯滤波器响应"""
        if self.filter_type == 'lowpass':
            b, a = signal.butter(order, self.fc, btype='low', analog=True)
        elif self.filter_type == 'highpass':
            b, a = signal.butter(order, self.fc, btype='high', analog=True)
        elif self.filter_type == 'bandpass':
            b, a = signal.butter(order, self.fc, btype='band', analog=True)

        w, h = signal.freqs(b, a, worN=2*np.pi*f)
        return 20 * np.log10(np.abs(h))

    def chebyshev_response(self, f, order=4, ripple=0.5):
        """切比雪夫滤波器响应"""
        if self.filter_type == 'lowpass':
            b, a = signal.cheby1(order, ripple, self.fc, btype='low', analog=True)
        elif self.filter_type == 'highpass':
            b, a = signal.cheby1(order, ripple, self.fc, btype='high', analog=True)

        w, h = signal.freqs(b, a, worN=2*np.pi*f)
        return 20 * np.log10(np.abs(h))

    def design_pi_filter(self, f_cutoff, Z_source=50, Z_load=50):
        """
        设计π型滤波器
        参数:
            f_cutoff: 截止频率 (Hz)
            Z_source: 源阻抗 (Ω)
            Z_load: 负载阻抗 (Ω)
        """
        L = (Z_source + Z_load) / (2 * np.pi * f_cutoff)
        C = 1 / (2 * np.pi * f_cutoff * np.sqrt(Z_source * Z_load))

        return {
            'L': L,
            'C1': C,
            'C2': C
        }

    def design_t_filter(self, f_cutoff, Z_source=50, Z_load=50):
        """
        设计T型滤波器
        参数:
            f_cutoff: 截止频率 (Hz)
            Z_source: 源阻抗 (Ω)
            Z_load: 负载阻抗 (Ω)
        """
        L = np.sqrt(Z_source * Z_load) / (2 * np.pi * f_cutoff)
        C = 1 / (2 * np.pi * f_cutoff * (Z_source + Z_load))

        return {
            'L1': L,
            'L2': L,
            'C': C
        }


def plot_filter_comparison():
    """绘制不同滤波器响应对比"""

    f = np.logspace(3, 9, 1000)  # 1 kHz to 1 GHz
    fc = 10e6  # 10 MHz cutoff

    fig, ax = plt.subplots(figsize=(12, 6))

    # 巴特沃斯
    filter_butter = EMIFilter('lowpass', fc)
    response_butter = filter_butter.butterworth_response(f, order=4)
    ax.semilogx(f, response_butter, 'b-', linewidth=2, label='Butterworth (4th order)')

    # 切比雪夫
    filter_cheby = EMIFilter('lowpass', fc)
    response_cheby = filter_cheby.chebyshev_response(f, order=4, ripple=0.5)
    ax.semilogx(f, response_cheby, 'r-', linewidth=2, label='Chebyshev (4th order, 0.5dB)')

    ax.axvline(x=fc, color='k', linestyle='--', alpha=0.5, label='Cutoff Frequency')
    ax.set_xlabel('Frequency (Hz)')
    ax.set_ylabel('Attenuation (dB)')
    ax.set_title('EMI Filter Response Comparison')
    ax.legend()
    ax.grid(True, alpha=0.3)
    ax.set_ylim(-100, 5)

    plt.tight_layout()
    plt.savefig('filter_response.png', dpi=150)
    plt.close()


if __name__ == "__main__":
    plot_filter_comparison()

---

工程案例分析

案例1：开关电源EMC设计

问题描述

• 48V/5A开关电源
• 开关频率100 kHz
• 传导发射超标

分析过程

1. 测量共模和差模噪声
2. 确定主要干扰频率（100 kHz基波和谐波）
3. 分析噪声耦合路径

解决方案

1. 增加输入滤波器
   • 共模电感：10 mH
   • X电容：0.47 μF
   • Y电容：4700 pF
2. 优化PCB布局
   • 减小功率环路面积
   • 增加屏蔽层
3. 增加缓冲电路
   • RC缓冲器抑制振铃

测试结果

• 传导发射降低20 dB
• 满足EN 55022 Class B要求

案例2：高速数字电路PCB的EMC设计

问题描述

• 多层PCB设计
• 信号速率：1 Gbps
• 辐射发射超标

分析过程

1. 识别高速信号线
2. 分析回流路径
3. 评估缝隙和孔洞影响

解决方案

1. 层叠设计优化
   • 信号层与参考层相邻
   • 电源/地平面配对
2. 高速信号处理
   • 差分对布线
   • 端接匹配
3. 去耦设计
   • 多值去耦电容
   • 靠近IC放置

测试结果

• 辐射发射降低15 dB
• 信号完整性改善

案例3：通信设备的系统级EMC

问题描述

• 基站通信设备
• 多频段工作
• 互调干扰问题

分析过程

1. 频率规划分析
2. 互调产物计算
3. 隔离度评估

解决方案

1. 频率分配优化
2. 增加滤波器
3. 屏蔽和隔离
4. 接地系统设计

测试结果

• 互调产物降低30 dB
• 系统灵敏度提升

---

总结与展望

本章小结

本章系统介绍了电磁兼容性与电磁干扰分析的理论与方法：

1. 基础理论：EMC三要素、电磁频谱、分贝单位
2. 干扰源与耦合：常见干扰源、耦合机制、数学模型
3. 传导干扰：共模/差模、测量方法、抑制技术
4. 辐射干扰：发射机理、测量方法、抑制技术
5. 屏蔽技术：屏蔽效能、吸收/反射损耗、材料选择
6. 接地与滤波：接地方式、滤波器设计
7. 测试与标准：测试项目、国际标准、认证流程

EMC设计趋势

高频化挑战

• 5G/6G毫米波
• 高速串行接口
• 信号完整性

集成化设计

• 系统级封装（SiP）
• 3D集成
• 共封装光学

智能化EMC

• AI辅助设计
• 自动优化
• 预测性分析

绿色EMC

• 无铅工艺
• 可回收材料
• 能效优化
