基于Simulink的车辆坡度识别模型，扩展卡尔曼滤波 道路坡度估计算法，使用Simulink模型搭建，已经在实际道路上测试使用 主要程序执行流程： 1） 获取陀螺仪和加速度采集的实时动态信息 2） 初始化用来校正传感器 3） 通过预处理对信号进行滤波，消除大部分错误和失真的信号 4） 主处理动态调整加权因数、利用角速度校正加速度等方法，得到最优的 坡度估计 5） 通过 CAN 总线将估计的坡度信号传递给整车其他电控单元 该道路坡度估计方法融合传感器和车速信号的和系统，包括以下步骤：一、信号预处理，包括对惯性传感器获得的原始加速度信号的低通滤波和从CAN线获得的车速信号的差分；二、计算重力加速度，利用惯性传感器预处理后的XYZ加速度信号计算当地重力加速度；三、利用带遗忘因子的递归最小二乘法估算道路坡度变化率，滤除大量噪声并且保证算法的实时性；四、利用卡尔曼滤波算法估算道路坡度，将传感器信号和车速信号进行数据融合，提高道路坡度估算的精度

开车的时候，你有没有想过汽车是怎么知道当前道路的坡度呢？今天就来聊聊基于Simulink搭建的车辆坡度识别模型，以及其中用到的扩展卡尔曼滤波道路坡度估计算法。这个算法已经在实际道路上进行过测试使用，效果还挺不错。

主要程序执行流程

1. 获取实时动态信息

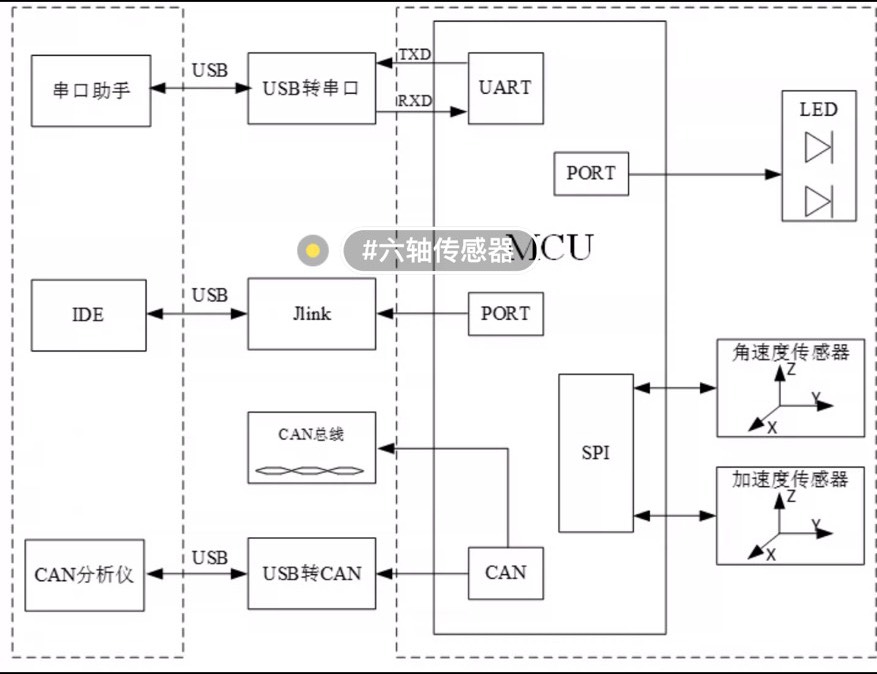

要想知道道路坡度，首先得拿到相关的实时数据。这里通过陀螺仪和加速度传感器来采集车辆的实时动态信息。在Simulink里，我们可以用相应的模块来模拟传感器的输出。以下是一段简单的伪代码来表示这个获取过程：

# 模拟获取陀螺仪和加速度信息
gyro_info = get_gyro_info()
acc_info = get_acc_info()

这段代码很简单，getgyroinfo() 和 getaccinfo() 就是模拟从传感器获取数据的函数。拿到这些数据后，就可以对它们进行后续处理了。

2. 初始化校正传感器

传感器在使用前可能存在一些误差，所以需要进行初始化校正。这个过程就像是给传感器“校准归零”，让它能更准确地工作。在代码里，可以这样写：

# 初始化传感器校正参数
gyro_calibration = initialize_gyro_calibration()
acc_calibration = initialize_acc_calibration()

# 应用校正
gyro_info = gyro_info - gyro_calibration
acc_info = acc_info - acc_calibration

这里的 initializegyrocalibration() 和 initializeacccalibration() 函数用于初始化校正参数，然后将这些参数应用到获取的传感器数据上。

3. 信号预处理

采集到的信号可能存在一些错误和失真，所以要进行预处理来滤波。在Simulink里可以使用各种滤波模块，在代码中也可以用相应的滤波算法。比如简单的低通滤波：

import numpy as np

# 低通滤波函数
def low_pass_filter(signal, cutoff_freq, sample_freq):
    rc = 1.0 / (2 * np.pi * cutoff_freq)
    dt = 1.0 / sample_freq
    alpha = dt / (rc + dt)
    filtered_signal = [signal[0]]
    for i in range(1, len(signal)):
        filtered_signal.append(alpha * signal[i] + (1 - alpha) * filtered_signal[i - 1])
    return np.array(filtered_signal)

# 对加速度信号进行低通滤波
filtered_acc_info = low_pass_filter(acc_info, cutoff_freq=10, sample_freq=100)

这个低通滤波函数可以消除信号中的高频噪声，让信号更加平滑。

4. 主处理得到最优坡度估计

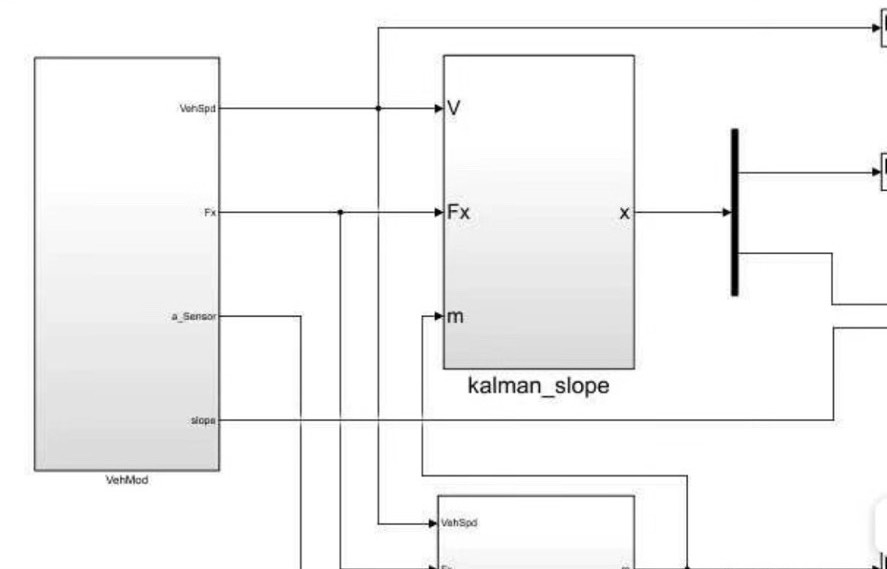

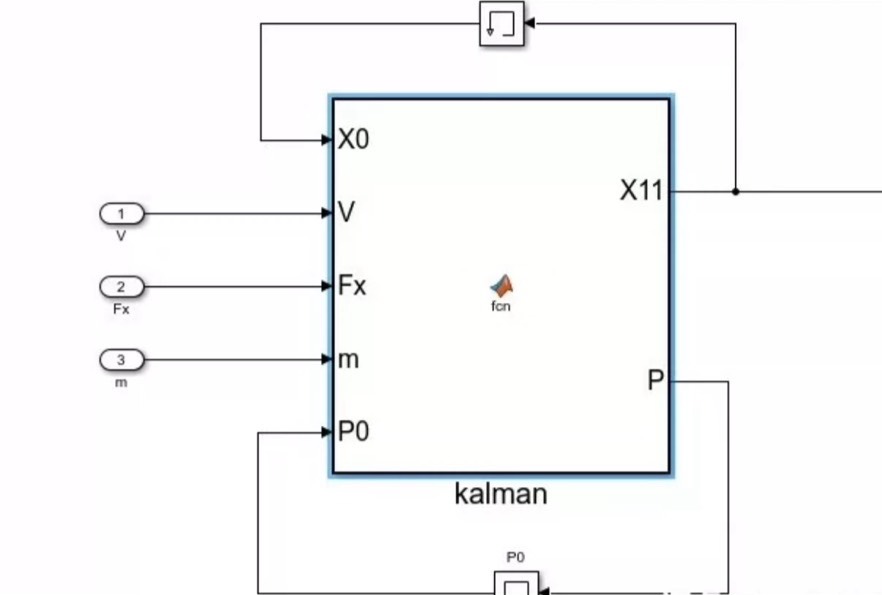

在主处理阶段，会动态调整加权因数，利用角速度校正加速度等方法来得到最优的坡度估计。这里涉及到一些复杂的算法，扩展卡尔曼滤波就是其中的核心。以下是一个简化的卡尔曼滤波更新过程：

# 卡尔曼滤波更新
def kalman_filter_update(x, P, z, H, R, F, Q):
    # 预测步骤
    x_pred = F @ x
    P_pred = F @ P @ F.T + Q
    # 更新步骤
    y = z - H @ x_pred
    S = H @ P_pred @ H.T + R
    K = P_pred @ H.T @ np.linalg.inv(S)
    x = x_pred + K @ y
    P = (np.eye(len(x)) - K @ H) @ P_pred
    return x, P

# 初始化状态和协方差矩阵
x = np.array([0])
P = np.array([[1]])
# 测量矩阵、测量噪声协方差矩阵、状态转移矩阵、过程噪声协方差矩阵
H = np.array([[1]])
R = np.array([[0.1]])
F = np.array([[1]])
Q = np.array([[0.01]])

# 进行卡尔曼滤波更新
for z in filtered_acc_info:
    x, P = kalman_filter_update(x, P, z, H, R, F, Q)

# 得到坡度估计值
slope_estimate = x[0]

卡尔曼滤波通过不断地预测和更新，结合传感器的测量值，能得到更准确的坡度估计。

5. 传递坡度信号

最后，通过CAN总线将估计的坡度信号传递给整车其他电控单元。在Simulink里可以用CAN总线模块来实现这个功能，在代码中可以使用相关的CAN通信库。以下是一个简单的伪代码：

# 发送坡度信号到CAN总线
send_slope_signal_to_can(slope_estimate)

这样，其他电控单元就可以根据这个坡度信号来进行相应的控制了。

道路坡度估计方法详细步骤

信号预处理

这一步包括对惯性传感器获得的原始加速度信号进行低通滤波，以及对从CAN线获得的车速信号进行差分。前面已经介绍了低通滤波，车速信号差分的代码可以这样写：

# 车速信号差分
def speed_signal_differentiation(speed_signal):
    diff_signal = np.diff(speed_signal)
    return diff_signal

# 获取车速信号
speed_signal = get_speed_signal_from_can()
# 进行差分
differentiated_speed_signal = speed_signal_differentiation(speed_signal)

计算重力加速度

利用惯性传感器预处理后的XYZ加速度信号来计算当地重力加速度。代码如下：

# 计算重力加速度
def calculate_gravity_acceleration(acc_x, acc_y, acc_z):
    g = np.sqrt(acc_x**2 + acc_y**2 + acc_z**2)
    return g

# 假设已经有预处理后的加速度信号
acc_x = filtered_acc_info[0]
acc_y = filtered_acc_info[1]
acc_z = filtered_acc_info[2]
gravity_acceleration = calculate_gravity_acceleration(acc_x, acc_y, acc_z)

估算道路坡度变化率

利用带遗忘因子的递归最小二乘法来估算道路坡度变化率，这样可以滤除大量噪声并且保证算法的实时性。这个算法相对复杂，这里就不详细展开代码了。

估算道路坡度

最后利用卡尔曼滤波算法将传感器信号和车速信号进行数据融合，提高道路坡度估算的精度。前面已经介绍了卡尔曼滤波的基本实现，通过不断地融合不同的信号，能让坡度估计更加准确。

基于Simulink的车辆坡度识别模型，扩展卡尔曼滤波 道路坡度估计算法，使用Simulink模型搭建，已经在实际道路上测试使用 主要程序执行流程： 1） 获取陀螺仪和加速度采集的实时动态信息 2） 初始化用来校正传感器 3） 通过预处理对信号进行滤波，消除大部分错误和失真的信号 4） 主处理动态调整加权因数、利用角速度校正加速度等方法，得到最优的 坡度估计 5） 通过 CAN 总线将估计的坡度信号传递给整车其他电控单元 该道路坡度估计方法融合传感器和车速信号的和系统，包括以下步骤：一、信号预处理，包括对惯性传感器获得的原始加速度信号的低通滤波和从CAN线获得的车速信号的差分；二、计算重力加速度，利用惯性传感器预处理后的XYZ加速度信号计算当地重力加速度；三、利用带遗忘因子的递归最小二乘法估算道路坡度变化率，滤除大量噪声并且保证算法的实时性；四、利用卡尔曼滤波算法估算道路坡度，将传感器信号和车速信号进行数据融合，提高道路坡度估算的精度

通过以上这些步骤和算法，基于Simulink搭建的车辆坡度识别模型就能很好地识别道路坡度，并且将信息传递给整车其他电控单元，为车辆的控制提供重要依据。
