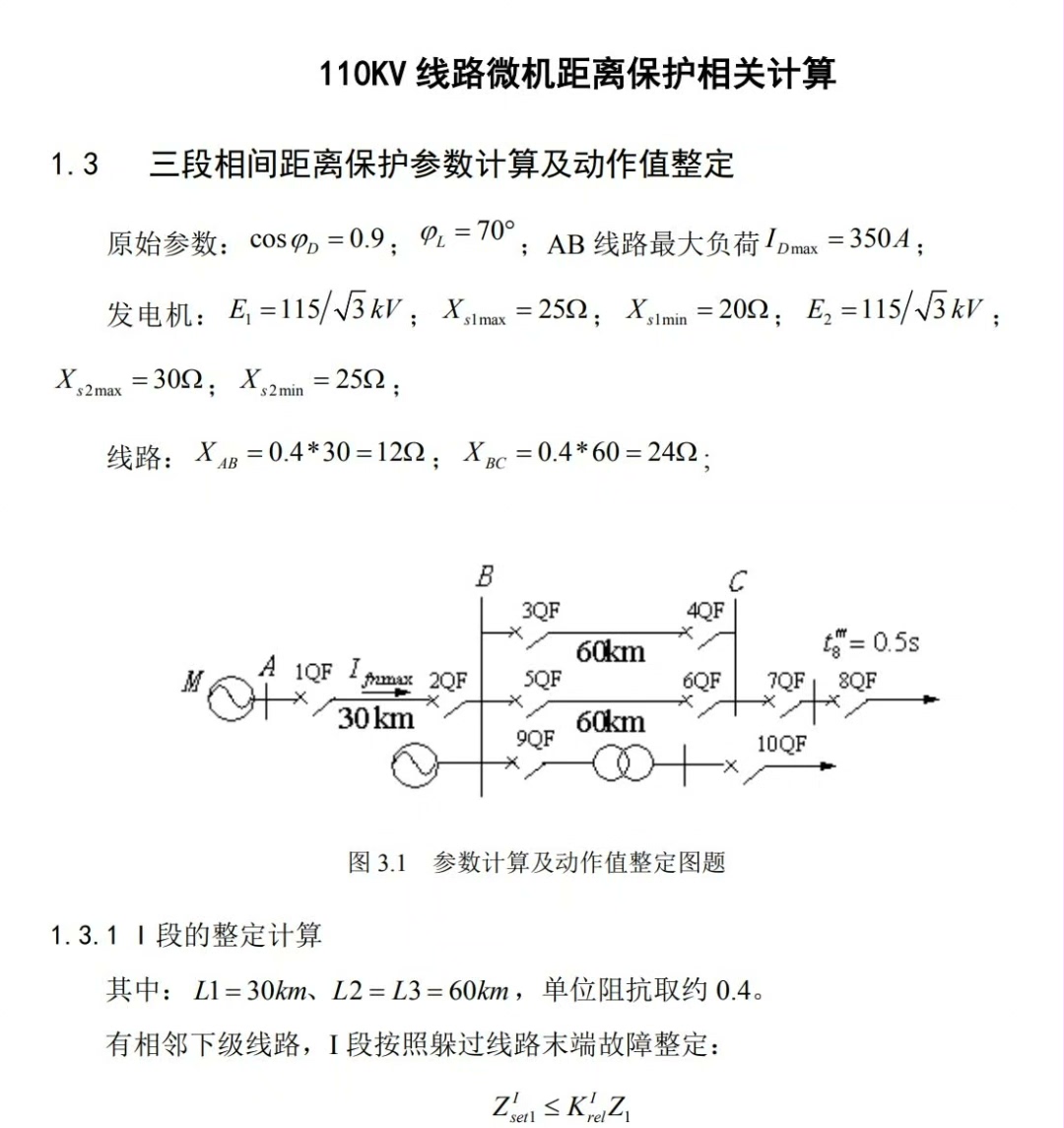

110kV三段式相间距离保护电力系统继电保护 报告仿真 报告内容有距离保护参数整定计算，仿真分析，另外分析了过渡电阻和系统振荡对距离保护的影响，并搭建了模型进行仿真分析 题目见下图

在电力系统中，继电保护扮演着保障系统安全稳定运行的关键角色。110kV 三段式相间距离保护作为其中重要的一环，对于快速准确地切除故障、维护电力系统的可靠运行意义重大。今天，咱们就来深入探究一下 110kV 三段式相间距离保护的参数整定计算、仿真分析，以及过渡电阻和系统振荡对其产生的影响。

距离保护参数整定计算

第一段（瞬时动作段）

距离保护第一段主要用于快速切除本线路首端附近的故障，其动作特性是一个以保护安装处为圆心，以整定阻抗 \( Z{set1} \) 为半径的圆。整定阻抗 \( Z{set1} \) 的计算通常按照躲过被保护线路末端的最大短路阻抗来确定，公式为：

\[ Z{set1} = K{rel1} \times Z_{L} \]

其中 \( K{rel1} \) 为可靠系数，一般取值在 0.8 - 0.85 之间， \( Z{L} \) 为被保护线路的正序阻抗。例如，若线路正序阻抗 \( Z{L} = 10 \Omega \)，取 \( K{rel1} = 0.8 \)，则 \( Z_{set1} = 0.8 \times 10 = 8 \Omega \)。

第二段（限时动作段）

第二段需要考虑与相邻线路保护第一段的配合，同时要保证本线路末端故障时有足够的灵敏度。整定阻抗 \( Z_{set2} \) 计算公式为：

\[ Z{set2} = K{rel2} \times ( Z{L} + K{b.min} \times Z_{set1}^{\prime} ) \]

110kV三段式相间距离保护电力系统继电保护 报告仿真 报告内容有距离保护参数整定计算，仿真分析，另外分析了过渡电阻和系统振荡对距离保护的影响，并搭建了模型进行仿真分析 题目见下图

这里 \( K{rel2} \) 是可靠系数，取值范围在 0.8 - 0.85； \( K{b.min} \) 为最小分支系数； \( Z{set1}^{\prime} \) 为相邻线路距离保护第一段的整定阻抗。假设相邻线路第一段整定阻抗 \( Z{set1}^{\prime} = 6 \Omega \)， \( K{b.min} = 1.2 \)， \( Z{L} = 10 \Omega \)， \( K{rel2} = 0.8 \)，则 \( Z{set2} = 0.8 \times (10 + 1.2 \times 6) = 0.8 \times (10 + 7.2) = 13.76 \Omega \)。动作时间 \( t_{2} \) 一般比相邻线路第一段动作时间大一个时间级差 \( \Delta t \)，通常 \( \Delta t = 0.3 - 0.5s \)。

第三段（后备保护段）

第三段作为本线路和相邻线路保护的后备保护，整定阻抗 \( Z{set3} \) 按躲过正常运行时的最小负荷阻抗 \( Z{L.min} \) 来确定：

\[ Z{set3} = \frac{K{rel3} \times U{N}}{I{L.max}} \]

其中 \( K{rel3} \) 为可靠系数，取值 1.2 - 1.3； \( U{N} \) 为额定线电压； \( I{L.max} \) 为最大负荷电流。动作时间 \( t{3} \) 要比相邻线路保护第二段动作时间大一个时间级差 \( \Delta t \)。

仿真分析

搭建仿真模型

为了对 110kV 三段式相间距离保护进行深入分析，我们可以利用专业的电力系统仿真软件，比如 PSCAD/EMTDC。以下是简单的代码片段展示如何在 PSCAD 中搭建一个基本的电力系统模型（这里仅为示意，实际代码会更复杂）：

// 创建电源模块
ACSOURCE Source1
{
    FREQ = 50;
    MAG = 110kV;
}

// 创建线路模块
LINE Line1
{
    R = 0.1;
    L = 0.8e-3;
    C = 0.01e-6;
    LENGTH = 50km;
}

// 创建距离保护模块
DISTANCE_PROTECTION Protection1
{
    Zset1 = 8ohm;
    Zset2 = 13.76ohm;
    Zset3 =...; // 根据上述计算确定具体值
    t2 = 0.4s;
    t3 = 0.8s;
}

上述代码中，先创建了一个频率为 50Hz，幅值为 110kV 的交流电源 Source1 ，接着创建了一条电阻为 0.1Ω，电感为 0.8mH，电容为 0.01μF，长度为 50km 的输电线路 Line1 ，最后创建了一个距离保护模块 Protection1 ，并根据前面计算的整定阻抗和动作时间进行了相应设置。

不同故障情况仿真

1. 线路首端故障：通过在仿真模型中设置线路首端发生三相短路故障，可以观察到距离保护第一段迅速动作，切除故障线路。这是因为故障点位于第一段保护范围内，其测量阻抗小于 \( Z_{set1} \)，保护快速响应，从故障发生到切除故障的时间极短，有效避免了故障的扩大。
2. 线路末端故障：当线路末端发生故障时，第一段保护不动作，因为测量阻抗大于 \( Z_{set1} \)。此时第二段保护启动，由于其整定阻抗和动作时间的合理设置，在满足动作条件后迅速切除故障。

过渡电阻和系统振荡对距离保护的影响

过渡电阻的影响

过渡电阻是指在故障点处存在的电阻，它会使测量阻抗发生变化，从而影响距离保护的动作特性。一般来说，过渡电阻会使测量阻抗增大，可能导致保护范围缩短。例如在接地短路故障中，过渡电阻可能由电弧电阻、杆塔接地电阻等组成。我们可以在仿真模型的故障点处加入不同大小的过渡电阻进行仿真分析。

// 在故障点加入过渡电阻
FAULT Fault1
{
    TYPE = 3PH;
    R = 10ohm; // 假设过渡电阻为10Ω
    LOCATION = 0.9; // 故障点位于线路90%位置
}

当加入过渡电阻后，观察到距离保护的测量阻抗增大，若过渡电阻过大，可能导致保护拒动。这就需要在实际保护整定中考虑过渡电阻的影响，适当调整保护的动作特性，比如采用具有偏移特性的阻抗继电器等方法来提高保护的可靠性。

系统振荡的影响

系统振荡是电力系统中常见的一种现象，它会导致测量阻抗周期性地变化。在系统振荡期间，若距离保护误动作，可能会造成不必要的停电事故。我们可以通过在仿真模型中模拟系统振荡的情况进行分析。

// 模拟系统振荡
OSCILLATION Osc1
{
    START_TIME = 5s;
    DURATION = 10s;
    FREQUENCY = 0.5Hz;
}

上述代码设置在 5s 时开始系统振荡，持续 10s，振荡频率为 0.5Hz。在振荡过程中，测量阻抗会在很大范围内周期性变化。距离保护需要通过一些特殊的判别方法来躲过振荡的影响，比如利用振荡闭锁装置，在系统振荡期间闭锁保护，防止其误动作。当振荡平息后，再开放保护，确保电力系统故障时保护能够正常动作。

通过对 110kV 三段式相间距离保护的参数整定计算、仿真分析，以及对过渡电阻和系统振荡影响的研究，我们能更好地理解和应用这一重要的继电保护技术，为电力系统的稳定运行保驾护航。无论是在电力系统的设计、维护还是故障分析中，这些知识都具有极高的实用价值。希望今天的分享能让大家对 110kV 三段式相间距离保护有更深入的认识。
