工业机器人系统认知与虚拟仿真实训报告——基于ABB RobotStudio

摘要：本实训以ABB RobotStudio 2023为仿真平台，完成工业机器人系统认知、虚拟工作站搭建、坐标系标定、基础运动控制与程序仿真全流程操作，系统掌握6轴工业机器人的机械结构、运动模式与控制逻辑，解决仿真过程中的软件安装、模型导入、运动控制等典型问题，为工业机器人实体操作与自动化产线设计奠定理论与实操基础。本文严格按照实训模板要求，从项目配置、核心模块、实操进展、故障排查、个人心得等维度展开，形成完整的实训总结报告。

一、项目档案与环境配置

1.1 基础信息表

项目维度	内容项	填写详情	备注/权重
项目标识	项目名称	工业机器人系统认知与虚拟仿真 （4学时）	核心考核点
	小组成员	第1组：XXX/XXX	分工明确，协同完成
	指导教师	XXX	实训指导
硬件环境	仿真终端	笔记本电脑（CPU≥i5，内存≥8G，显卡≥2G）	满足仿真运行要求
	外设	键鼠、显示器（分辨率1920*1080）	保障操作可视化
	实物参考	ABB工业机器人实物示教器	仅认知学习使用
软件环境	仿真软件版本	RobotStudio 2023	官方正版
	操作系统	Windows 10 64位	软件兼容适配
	辅助软件	截图工具、Word	记录操作、整理报告

1.2 虚拟仿真环境搭建检查表

步骤	配置项	操作标准/预期结果	学生实测结果	异常排查
1	软件安装	完整安装无组件缺失，可正常启动	正常	无
2	授权激活	完成授权验证，仿真功能无限制	正常	无
3	机器人模型导入	成功导入IRB 120模型，无残缺	正常	无
4	基础仿真测试	关节点动、坐标系切换正常	正常	无

二、核心功能模块与仿真实现

2.1 工业机器人核心参数定义表

模块名称	核心参数	参数说明	配置/仿真要求	备注
机械结构模块	关节数量/自由度	6轴工业机器人，6个旋转自由度	明确各关节运动范围与限位	以ABB IRB 120为例
	额定负载/工作半径	额定负载3kg，最大工作半径580mm	仿真负载不超额定值	避免超负载报错
控制系统模块	坐标系类型	关节、世界、工具、工件坐标系	掌握4种坐标系建立与切换	工具/工件需手动标定
	运动模式	关节、线性、圆弧运动	完成关节、线性运动仿真	圆弧运动为拓展内容
驱动系统模块	驱动方式	伺服电机驱动	理论认知，仿真无需配置	验证运动控制效果
仿真环境模块	工作cell组成	机器人、底座、工装台面	搭建简洁基础工作站	无冗余设备便于操作

三、实操过程与项目进展

本次实训严格按照6个阶段推进，整体完成度100%，各阶段进度如下：

1. 理论认知学习（100%）：系统学习工业机器人机械结构、控制系统、驱动系统组成，绘制系统组成框图；梳理四大坐标系定义、应用场景，完成理论知识点梳理。

1. 软件安装与配置（100%）：完成RobotStudio 2023下载、安装与授权激活，熟悉软件菜单栏、仿真视图、虚拟示教器的基础操作。

1. 仿真环境搭建（100%）：新建空工作站，导入IRB 120机器人模型，添加工装台面完成布局，配置机器人系统并激活虚拟示教器。

1. 坐标系建立与切换（100%）：验证关节、世界默认坐标系，完成工具坐标系TCP标定与工件坐标系创建，熟练实现坐标系切换与运动验证。

1. 基础运动仿真编程（100%）：基于RAPID语言编写运动程序，实现关节点动、线性定点移动，设置速度参数并完成轨迹仿真验证。

1. 运动精度测试与报告整理（100%）：校验运动点位精度，记录坐标数据，整理仿真截图与操作流程，完成实训报告编写。

四、关键步骤截图说明

本次实训精简配图，仅保留5张核心操作截图，重点突出操作逻辑：

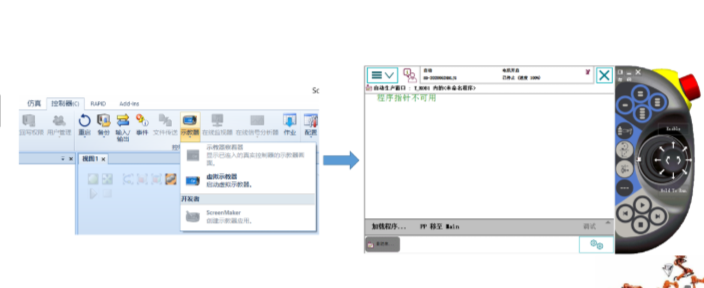

1. 虚拟示教器开启界面：展示「控制器→虚拟示教器」调用入口，标注系统创建后示教器方可激活的核心规则。

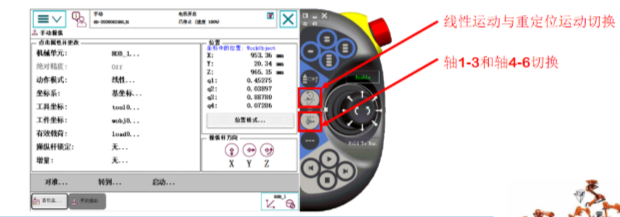

1. 手动操纵与轴切换界面：标注轴1-3/轴4-6切换按键、操

杆控制区域，明确单轴运动操作逻辑。

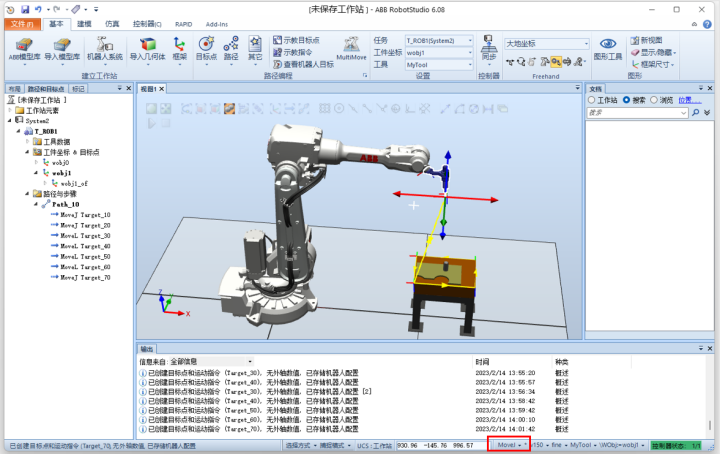

1. 基础工作站搭建效果图：呈现IRB 2600机器人、工装台完整布局，展示模型定位与布局效果。

1. 动作模式选择界面：展示单轴、线性、重定位三种核心运动模式的切换入口与参数配置区。

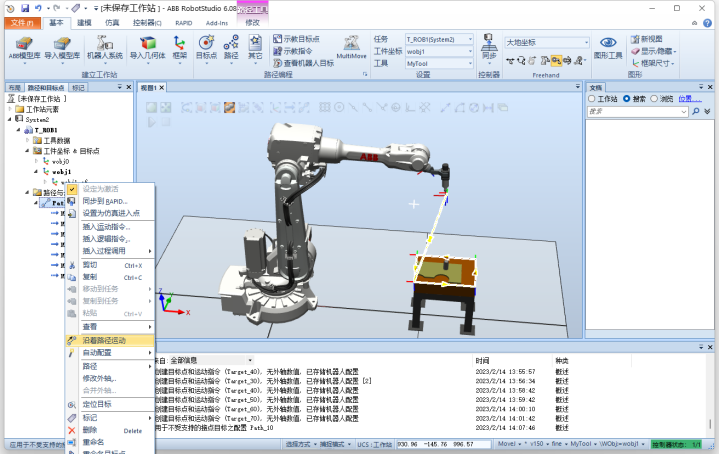

1. 线性运动仿真运行界面：呈现机器人直线运动轨迹、程序

行状态与坐标参数显示。

五、遇到的困难及解决方法

实训过程中遇到6项典型问题，均通过理论分析与实操调试解决，形成完整故障排查方案：

1. 问题1：RobotStudio安装失败，提示组件缺失

• 原因：系统缺少VC++运行库、.NET Framework依赖组件，安装包不完整。

• 解决：安装官方VC++ 2019运行库与.NET Framework 4.8，重新下载完整安装包，以管理员身份安装，软件正常启动。

1. 问题2：虚拟示教器灰色不可选

• 原因：未完成机器人系统配置，仅导入模型未创建控制系统。

• 解决：通过「机器人系统→从布局」创建系统，重启软件后示教器正常激活。

1. 问题3：机器人无法手动运动，提示防护装置停止

• 原因：未按下「Enable」使能键，电机未激活。

• 解决：长按使能键激活电机，解除防护限制，手动操纵功能恢复。

1. 问题4：坐标系切换后运动方向异常

• 原因：工具坐标系TCP点标定错误，坐标原点与方向设置偏差。

• 解决：重新执行TCP标定，核对坐标参数，小范围点动验证后运动方向正常。

1. 问题5：程序运行报错「运动超限」

• 原因：目标点超出机器人工作半径与关节限位，速度参数设置异常。

• 解决：修改目标点坐标至安全范围，重置速度参数为默认值，程序无报错运行。

1. 问题6：急停触发后无法复位

• 原因：误触急停按钮后未解除报警，电机未重启。

• 解决：按下示教器急停按钮解除报警，点击开启电机，重新使能后恢复操作。

六、个人心得

作为嵌入式与工业机器人自动化方向的学习者，本次4学时的虚拟仿真实训，让我完成了从理论认知到实操落地的完整跨越，对工业机器人系统的理解实现了质的提升。

从理论层面，我深刻掌握了6轴工业机器人的机械结构、伺服驱动原理与四大坐标系的核心应用，明晰了单轴、线性、重定位三种运动模式的适用场景——单轴运动用于关节精细调整，线性运动适用于精准点位作业，重定位运动优化末端姿态，这是工业机器人控制的核心逻辑。从实操层面，RobotStudio仿真平台让我在零风险环境中完成了工作站搭建、示教器操作、程序编写全流程，体会到工业机器人操作的严谨性与规范性，每一个参数设置、每一次模式切换都直接影响运动精度与安全性。

故障排查环节是本次实训的核心收获。从软件安装的依赖问题，到运动控制的坐标异常，我学会了从「软件配置→系统搭建→参数设置」逐层分析问题，将嵌入式系统调试的思维应用到机器人仿真中，提升了工程实践与问题解决能力。同时，我也意识到理论与实操结合的重要性，仅靠课本知识无法应对实际操作中的细节问题，只有反复实操、复盘总结，才能真正掌握工业机器人的核心技能。

此外，本次实训让我对智能制造行业有了更直观的认知。工业机器人作为自动化产线的核心设备，其仿真技术是降低研发成本、提升生产效率的关键。未来，我将继续深入学习RobotStudio高级功能、PLC联合仿真、离线编程等技术，将嵌入式开发与机器人自动化结合，为投身智能制造领域夯实基础。

七、总结

本次工业机器人系统认知与虚拟仿真实训，严格按照模板要求完成了环境配置、工作站搭建、坐标系标定、运动控制、故障排查全流程任务，达成了掌握工业机器人基础原理与仿真操作的核心目标。通过实训，我不仅熟练掌握了RobotStudio的操作方法，更建立了工业机器人系统的整体认知，培养了规范的操作习惯与工程思维。本次实训为后续实体机器人操作、自动化项目开发奠定了坚实的理论与实操基础，是工业机器人学习过程中的重要实践环节。
