基于全局积分滑模的欠驱动 AUV 水平轨迹跟踪控制研究

摘要

针对欠驱动自主水下航行器（AUV）在水平运动过程中存在模型不确定性、外部海洋扰动以及欠驱动特性导致的轨迹跟踪控制精度低、动态响应差等问题，提出一种基于全局积分滑模控制（GISMC）的轨迹跟踪控制策略。首先建立欠驱动 AUV 水平运动的六自由度动力学模型，结合欠驱动约束条件简化得到水平面运动控制模型；在此基础上设计全局积分滑模控制器，通过构建包含速度误差与位置误差的积分型滑模面，将位置误差动态转化为速度误差稳定问题，实现对轨迹跟踪误差的全局收敛与快速调节。利用 MATLAB/Simulink 搭建仿真平台，通过 S-Function 完成控制器算法封装与数值求解，分别开展理想条件与扰动条件下的轨迹跟踪仿真实验。仿真结果表明，所设计的全局积分滑模控制器能够有效抑制模型摄动与外部干扰，实现对预设水平轨迹的高精度跟踪，系统响应速度快、稳态误差小，具有良好的控制性能与强鲁棒性，可为欠驱动 AUV 水平运动精确控制提供可行方案。

关键词：欠驱动 AUV；水平轨迹跟踪；全局积分滑模控制；动力学建模；S-Function；鲁棒控制

一、引言

自主水下航行器（AUV）作为海洋资源勘探、水下工程作业、环境监测及军事侦察等领域的关键装备，其轨迹跟踪控制性能直接决定作业任务的完成质量。实际海洋环境中，AUV 常因结构设计与成本控制采用欠驱动构型，即控制输入维度小于运动自由度数量，此类系统存在非完整约束，难以通过传统完整驱动控制方法实现稳定控制。同时，AUV 在运动过程中受到水动力阻尼、附加质量、海流扰动等复杂非线性因素影响，传统比例积分微分（PID）控制、反步法控制等方法在面对模型不确定性与外部干扰时易出现跟踪精度下降、动态超调量大等问题。

滑模控制凭借对扰动与参数摄动的强鲁棒性，被广泛应用于欠驱动非线性系统控制。传统滑模控制在趋近阶段存在误差动态不受控、稳态精度有限等不足，积分滑模控制通过在滑模面中引入积分环节，可有效提升系统稳态精度并削弱抖振。全局积分滑模控制进一步将系统初始状态纳入滑模面设计，使系统自初始时刻便处于滑模运动面上，消除趋近模态，实现全局滑模运动，显著提升控制响应速度与抗干扰能力。

本文以欠驱动 AUV 为研究对象，围绕水平平面轨迹跟踪控制需求开展研究。建立完整的 AUV 空间动力学模型并推导水平面简化模型，设计全局积分滑模控制器，通过稳定速度误差间接实现位置误差收敛。依托 MATLAB/Simulink 仿真平台，采用 S-Function 实现控制器算法编程与调用，完成多场景仿真验证，为欠驱动水下航行器高精度轨迹跟踪控制提供理论与技术支撑。

二、AUV 动力学建模

2.1 坐标系定义与运动描述

为准确描述 AUV 空间运动状态，建立大地惯性坐标系与载体附体坐标系。惯性坐标系原点固定于海平面某点，用于描述 AUV 绝对位置与航向；附体坐标系原点与 AUV 重心重合，坐标轴与载体主惯性轴一致，用于描述载体自身角速度与受力信息。通过坐标变换关系，可实现 AUV 在惯性系下的位置、航向与附体坐标系下的线速度、角速度相互转换。

欠驱动 AUV 在空间中具有六自由度运动特性，包括纵荡、横荡、升沉三个平动自由度以及横摇、纵摇、艏摇三个转动自由度。水平轨迹跟踪控制主要关注纵荡、横荡与艏摇运动，横摇与纵摇在水平运动中可近似保持稳定，升沉运动保持恒定深度，从而将空间运动模型简化为水平面三自由度运动模型。

2.2 水动力与受力分析

AUV 在水中运动时所受外力主要包括重力与浮力、水动力附加质量力、黏性阻尼力以及推进器提供的控制力。附加质量效应由载体运动引起周围流体惯性所致，表现为对加速度的耦合影响；黏性阻尼力与运动速度呈非线性关系，包含二次阻尼与线性阻尼项，是影响 AUV 动态特性的重要因素。

欠驱动构型下 AUV 仅配置纵向前向推进器与艏向舵，控制输入仅包含前向推力与艏摇力矩，缺少横荡方向直接控制力，系统呈现典型欠驱动非线性特性，运动方程存在强耦合与非完整约束，给控制器设计带来挑战。

2.3 水平面动力学模型建立

综合坐标系变换关系、水动力特性与受力分析，推导得到欠驱动 AUV 水平面三自由度动力学方程。模型包含位置运动学方程与速度动力学方程两部分，运动学方程描述惯性系下位置与航向随附体坐标系速度的变化关系，动力学方程描述速度与外力矩之间的动态映射关系。

所建立模型充分考虑附加质量、阻尼力、重力浮力以及推进与操纵力矩，完整反映欠驱动 AUV 水平运动的非线性、强耦合特性，为后续滑模控制器设计提供准确的数学基础。模型中保留系统参数不确定性与外部海流扰动项，以贴近实际海洋作业环境。

三、全局积分滑模控制器设计

3.1 轨迹跟踪误差定义

以预设水平参考轨迹为跟踪目标，分别定义 AUV 实际位置与参考位置之间的位置误差，以及实际艏向与参考艏向之间的航向误差。为实现轨迹精确跟踪，需将位置误差收敛至零附近。由于欠驱动特性无法直接对横荡方向进行控制，因此采用间接控制思路，通过设计速度控制器稳定速度跟踪误差，依靠运动学耦合关系实现位置误差渐近稳定。

基于运动学模型建立位置误差与速度误差之间的动态关系，将轨迹跟踪控制目标转化为速度误差全局渐近稳定目标，降低欠驱动约束下的控制器设计难度。

3.2 全局积分滑模面设计

针对传统滑模趋近阶段鲁棒性差的问题，设计全局积分滑模面。滑模面同时包含速度跟踪误差及其积分项，使系统初始状态直接位于滑模面上，从控制初始时刻便进入滑模运动，消除趋近模态，实现全局滑模控制。积分项的引入可有效抑制稳态误差，削弱滑模控制固有的抖振现象，提升控制平滑性。

滑模面构造充分结合 AUV 水平运动模型特性，兼顾纵荡、横荡与艏摇运动耦合关系，保证滑模运动阶段系统全局渐近稳定，为控制律推导提供约束条件。

3.3 控制律推导与稳定性分析

基于全局积分滑模面，采用指数趋近律方法设计滑模控制律。控制律由等效控制项与切换控制项组成，等效控制项用于保证系统沿滑模面运动，切换控制项用于抑制外部扰动与模型不确定性。通过合理设计趋近律参数，平衡控制响应速度与抖振抑制效果。

采用李雅普诺夫稳定性理论对闭环系统进行稳定性分析，构造李雅普诺夫函数并证明其导数负定，验证所设计控制器能够使轨迹跟踪误差全局渐近收敛至零，确保系统在滑模运动阶段稳定可靠，同时对参数摄动与外部干扰具有不变性。

3.4 欠驱动约束处理

针对欠驱动导致的控制输入不足问题，通过运动耦合关系将横荡误差动态融入艏向控制中，利用艏摇运动调节实现横荡位置跟踪。控制器设计过程中充分考虑输入约束与幅值限制，避免推进器与舵机输出超出实际物理范围，保证控制指令可执行。

四、仿真系统搭建与实现

4.1 仿真平台总体架构

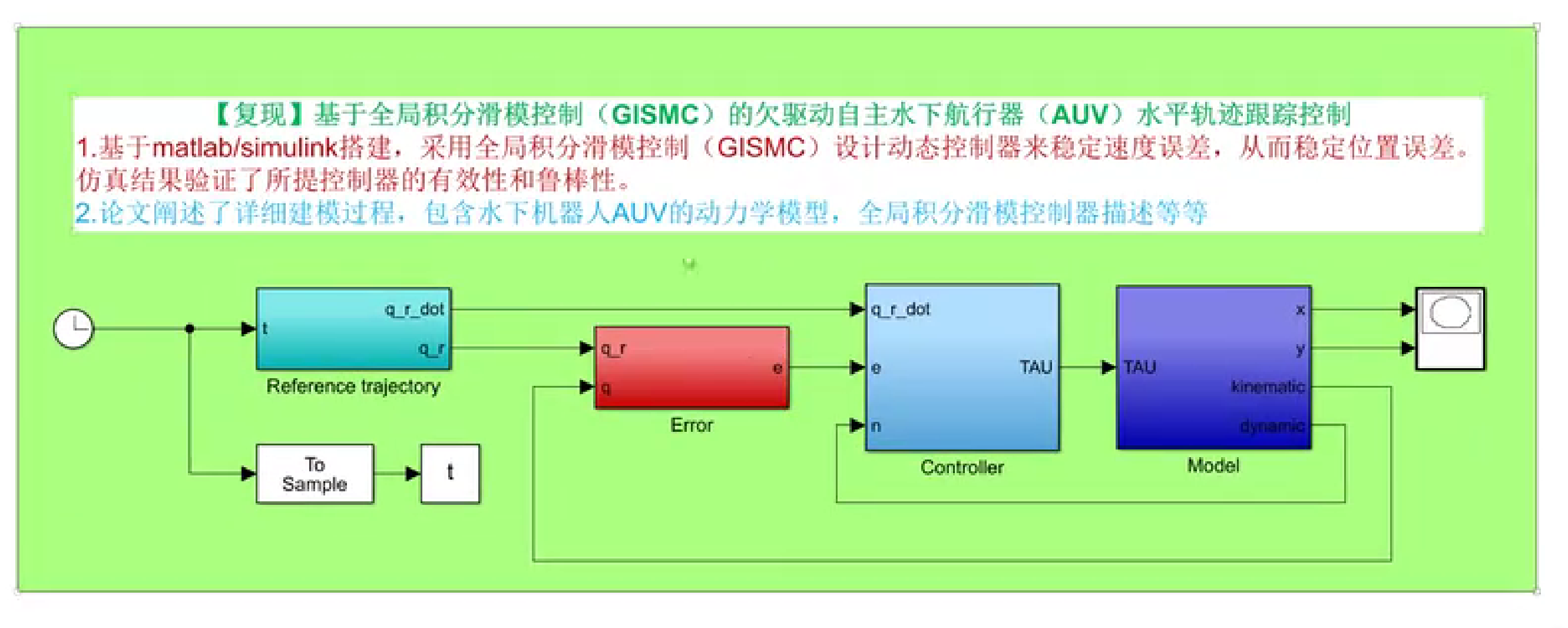

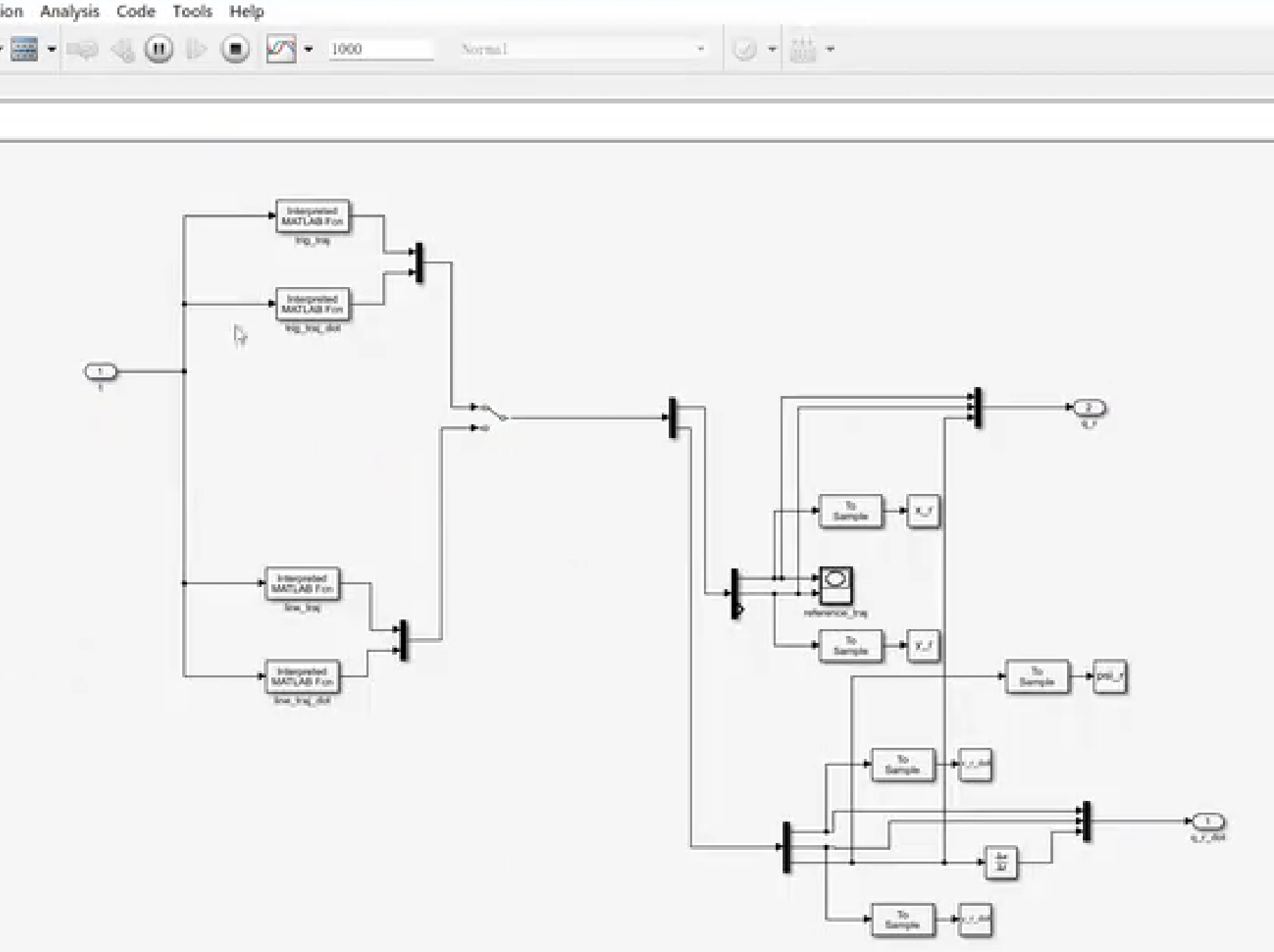

基于 MATLAB/Simulink 搭建欠驱动 AUV 轨迹跟踪仿真平台，平台主要包括 AUV 动力学模型模块、参考轨迹生成模块、全局积分滑模控制器模块以及信号观测与结果显示模块。各模块通过信号连接构成闭环仿真系统，可直观观测位置跟踪、速度响应、控制输入变化等动态过程。

4.2 S-Function 控制器实现

采用 S-Function 编写全局积分滑模控制算法，通过 MATLAB 语言实现滑模面计算、控制律求解与信号更新。S-Function 具有灵活的编程特性与高效的数值求解能力，能够方便处理复杂非线性控制算法，同时便于与 Simulink 内置模块集成。

在 S-Function 中完成误差计算、滑模变量更新、控制律输出等核心功能，设置合适的采样时间与参数初值，保证仿真精度与数值稳定性。控制器输出信号直接作用于 AUV 动力学模型，形成闭环控制。

4.3 仿真场景设置

设置光滑连续的水平参考轨迹，分别设计无外部干扰的理想工况与存在海流扰动、模型参数摄动的鲁棒性测试工况。设置 AUV 初始位置与参考轨迹存在一定初始偏差，以测试控制器对初始误差的快速调节能力。仿真参数包括航行器质量、附加质量、阻尼系数、控制律增益等，均依据典型欠驱动 AUV 参数配置。

五、仿真结果与分析

5.1 轨迹跟踪效果分析

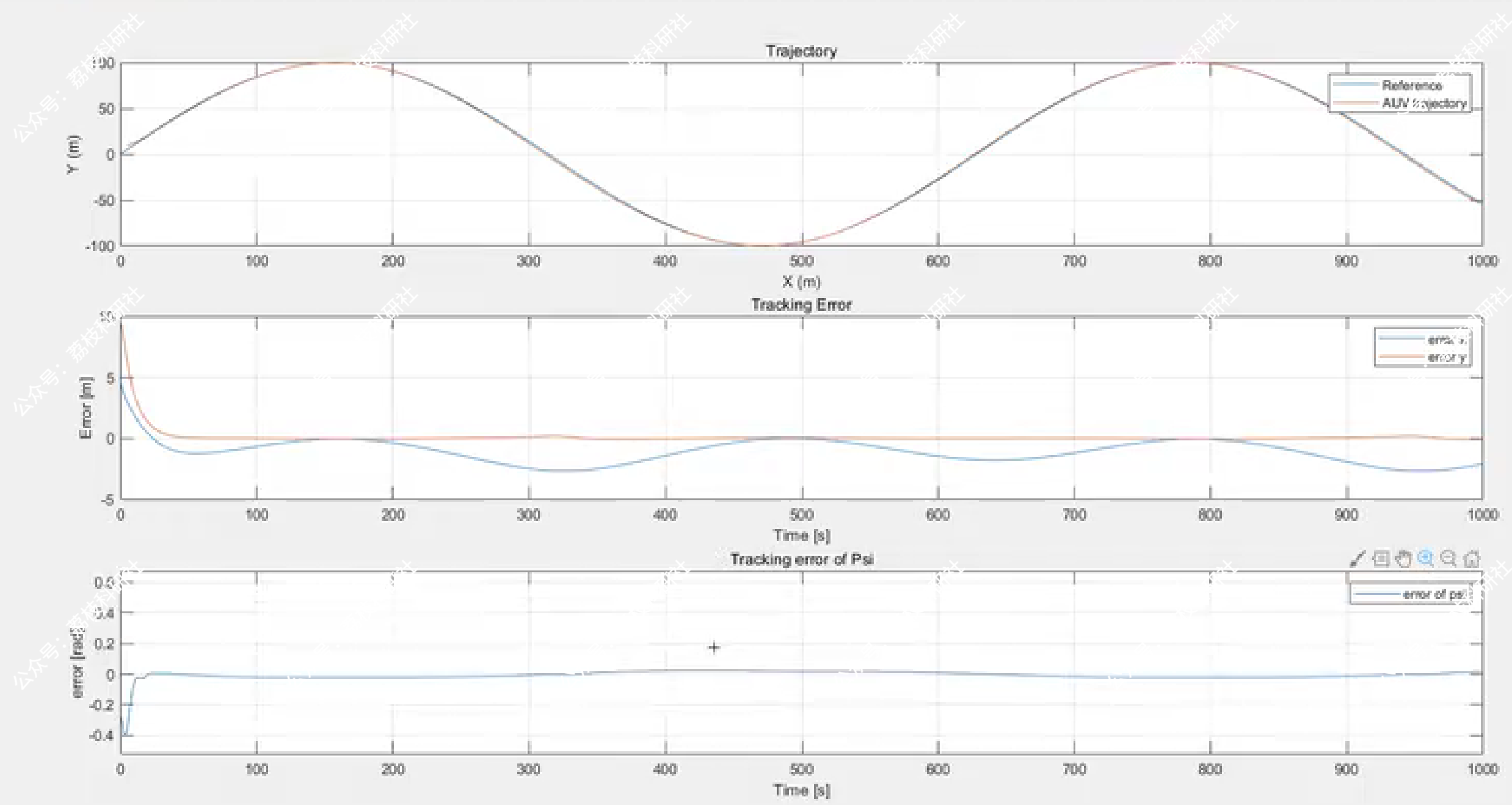

在理想仿真条件下，AUV 实际轨迹能够快速跟踪预设参考轨迹，初始位置误差迅速收敛，稳态跟踪误差极小。纵荡、横荡与艏向响应曲线平滑，无明显超调与振荡，表明全局积分滑模控制器具有良好的动态响应性能与稳态精度。

与传统滑模控制对比，全局积分滑模控制收敛速度更快，抖振现象显著削弱，跟踪精度更高，验证了全局积分滑模结构的优越性。

5.2 速度与控制输入特性

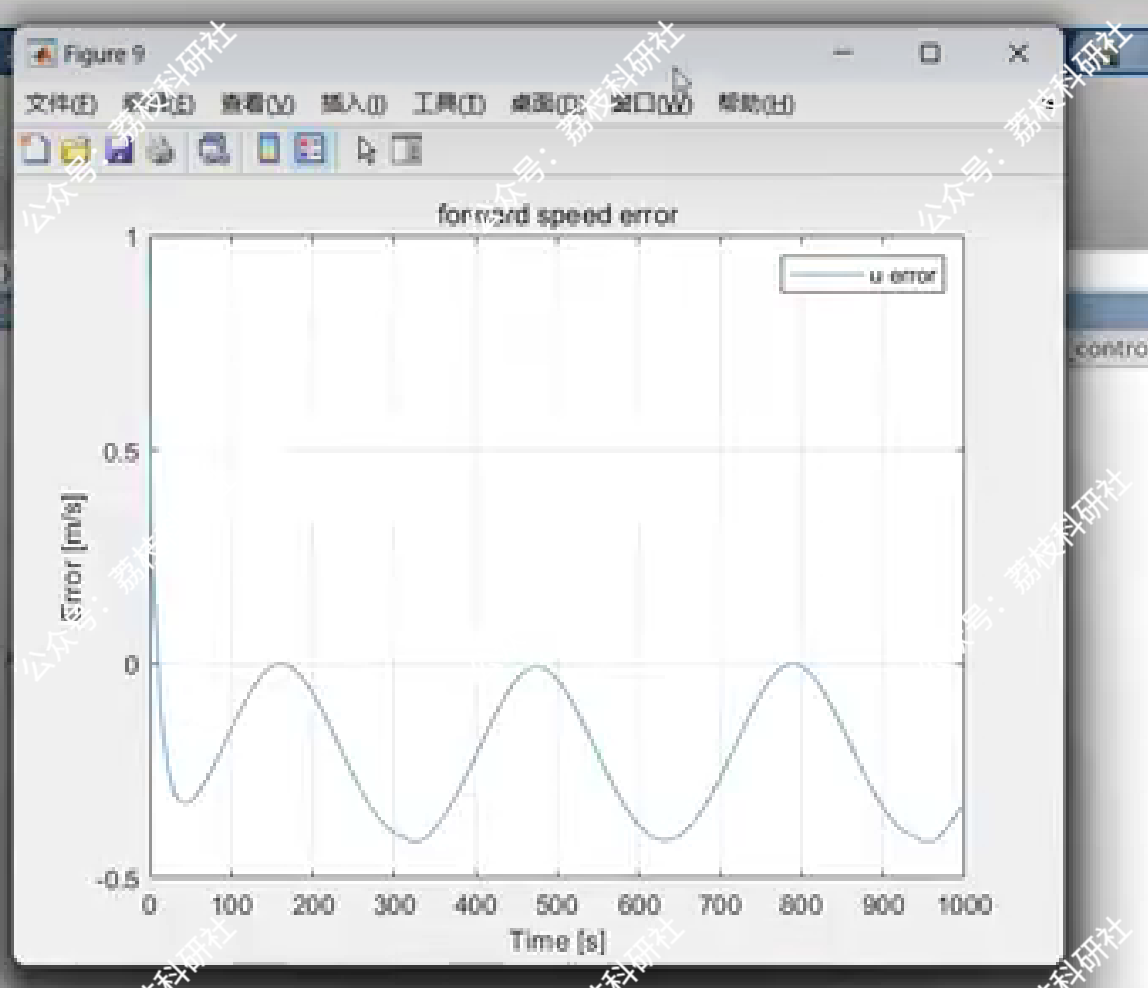

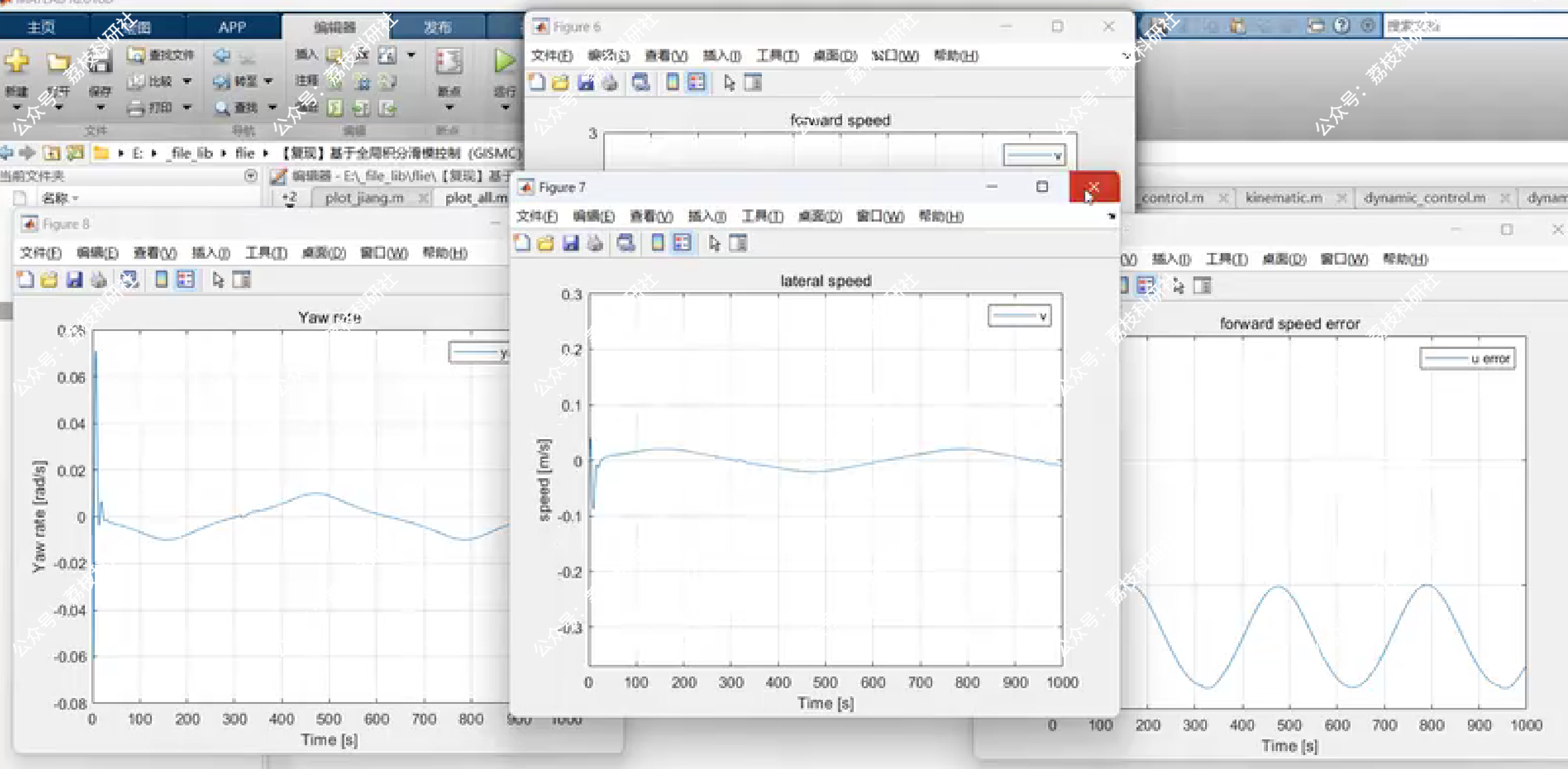

速度跟踪曲线显示，速度误差能够在短时间内收敛至零附近，通过稳定速度误差有效实现了位置误差调节，符合本文控制设计思路。控制输入曲线平滑无剧烈抖动，在合理输出范围内，表明控制器在保证鲁棒性的同时具备良好的工程可实现性。

5.3 鲁棒性验证结果

在施加海流扰动与模型参数摄动条件下，AUV 仍能保持较高的轨迹跟踪精度，跟踪曲线与参考轨迹重合度高，误差波动小。对比传统控制方法，所提 GISMC 控制器在扰动下性能下降幅度更小，表现出强鲁棒性，能够有效抑制外部干扰与模型不确定性对系统的影响。

六、结论

本文针对欠驱动自主水下航行器水平轨迹跟踪控制问题，提出一种全局积分滑模控制方法。通过建立完整的 AUV 水平面动力学模型，设计包含积分项的全局滑模面，消除滑模趋近阶段，实现全局滑模运动，通过稳定速度误差间接实现位置误差收敛。基于 MATLAB/Simulink 与 S-Function 搭建仿真平台，开展多场景仿真验证。结果表明，所设计控制器能够实现高精度水平轨迹跟踪，对外部扰动与模型不确定性具有强鲁棒性，系统动态响应快、稳态误差小、控制平滑。

未来研究可进一步结合自适应算法、观测器技术，对未知扰动进行实时估计与补偿，进一步提升控制精度；同时可开展水池实验与湖上试验，验证算法在实际物理系统中的可行性与可靠性。

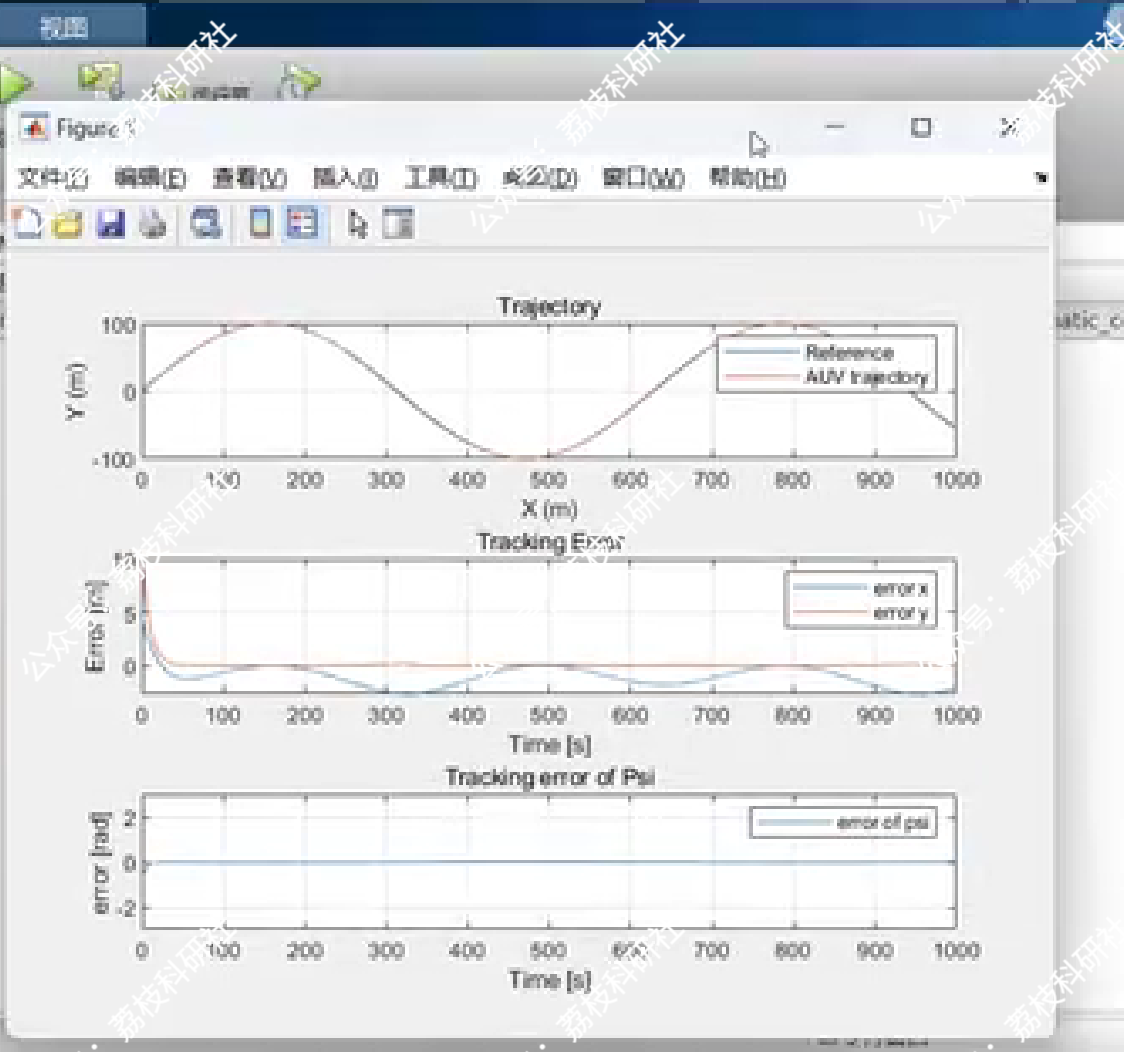

📚第二部分——运行结果

【复现】基于全局积分滑模控制（GISMC）的欠驱动自主水下航行器（AUV）水平轨迹跟踪控制
