主题040：机器学习在电磁仿真中的应用

目录

1. 引言
2. 机器学习基础
3. 神经网络在电磁建模中的应用
4. 深度学习与电磁逆问题
5. 强化学习在电磁优化中的应用
6. 物理信息神经网络(PINN)
7. 生成模型在电磁设计中的应用
8. Python实现与案例分析
9. 总结与展望

---

1. 引言

1.1 机器学习与电磁仿真的融合

机器学习作为人工智能的核心技术，正在深刻改变电磁仿真的研究范式。传统电磁仿真依赖于数值方法（如FDTD、FEM、MoM）求解麦克斯韦方程组，虽然精度高但计算成本巨大。机器学习的引入为电磁领域带来了新的可能性：

传统方法的局限性：

• 计算复杂度高：精细网格划分导致大规模矩阵运算
• 参数扫描耗时：设计优化需要大量重复计算
• 实时性不足：难以满足在线优化和实时控制需求
• 高维问题困难：多参数优化面临"维度灾难"

机器学习的优势：

• 计算速度快：训练后的模型可实现毫秒级预测
• 端到端学习：直接从数据中学习输入输出映射
• 高维处理能力：有效处理多参数设计空间
• 泛化能力强：可插值和外推到未见过的情况

1.2 应用前景与挑战

主要应用领域：

1. 快速电磁建模：用神经网络替代传统数值仿真
2. 参数优化：智能搜索最优设计方案
3. 逆问题求解：从散射场反演目标特性
4. 天线设计：自动生成满足指标的天线结构
5. 材料设计：设计具有特定电磁特性的超材料

面临的技术挑战：

• 数据获取成本高：高质量训练数据需要大量仿真
• 物理约束保证：确保模型预测满足物理定律
• 泛化能力限制：对训练分布外的样本可能失效
• 可解释性不足：神经网络是"黑箱"模型

---

2. 机器学习基础

2.1 监督学习与无监督学习

监督学习（Supervised Learning）：

监督学习是最常用的机器学习范式，通过输入-输出配对数据训练模型。

在电磁应用中的典型场景：

• 回归问题：预测天线的S参数、增益、方向图等
• 分类问题：识别雷达目标类型、故障诊断等

数学表达：
给定训练集 $\{({\mathbf{x}}_i,y_i){\}}_{i=1}^N$，学习映射函数 $f:\mathbf{x}\to y$

损失函数（均方误差）：
$$\mathcal{L}=\frac{1}{N}\sum _{i=1}^N(f({\mathbf{x}}_i;\theta )-y_i{)}^2$$

无监督学习（Unsupervised Learning）：

从无标签数据中发现隐藏结构。

电磁应用：

• 聚类分析：识别相似的电磁散射模式
• 降维可视化：高维参数空间的可视化
• 异常检测：识别异常的电磁响应

2.2 神经网络基础

感知机与多层感知机（MLP）：

感知机是最基本的神经网络单元：
$$y=\sigma ({\mathbf{w}}^T\mathbf{x}+b)$$

其中 $\sigma$ 是激活函数，常用的有：

• Sigmoid：$\sigma (z)=\frac{1}{1+e^{-z}}$，输出范围(0,1)
• ReLU：$\sigma (z)=\max (0,z)$，计算简单，缓解梯度消失
• Tanh：$\sigma (z)=\frac{e^z-e^{-z}}{e^z+e^{-z}}$，输出范围(-1,1)

多层感知机通过堆叠多个隐藏层增强表达能力：
$${\mathbf{h}}^{(l)}=\sigma ({\mathbf{W}}^{(l)}{\mathbf{h}}^{(l-1)}+{\mathbf{b}}^{(l)})$$

反向传播算法：

反向传播是训练神经网络的核心算法，通过链式法则高效计算梯度：

1. 前向传播：计算网络输出
2. 计算损失：比较预测与真实值
3. 反向传播：从输出层向输入层传播误差
4. 参数更新：使用梯度下降更新权重

参数更新规则（梯度下降）：
$${\theta }_{t+1}={\theta }_t-\eta {\nabla }_{\theta }\mathcal{L}$$

其中 $\eta$ 是学习率，控制更新步长。

2.3 深度学习框架

卷积神经网络（CNN）：

CNN特别适合处理具有网格结构的数据，在电磁图像处理中应用广泛。

核心组件：

• 卷积层：提取局部特征
  $${\mathbf{Y}}_{i,j}=\sum _{m,n}{\mathbf{W}}_{m,n}\cdot {\mathbf{X}}_{i+m,j+n}$$

• 池化层：降低空间维度，增强平移不变性

• 全连接层：最终的分类或回归

电磁应用：

• 雷达图像目标识别
• 天线方向图分析
• 电磁兼容干扰源定位

循环神经网络（RNN）：

RNN适合处理序列数据，可建模时变电磁场。

基本结构：
$${\mathbf{h}}_t=\sigma ({\mathbf{W}}_{hh}{\mathbf{h}}_{t-1}+{\mathbf{W}}_{xh}{\mathbf{x}}_t+{\mathbf{b}}_h)$$

变体：

• LSTM：长短期记忆网络，解决长程依赖问题
• GRU：门控循环单元，简化LSTM结构

电磁应用：

• 时域电磁信号预测
• 雷达信号处理
• 通信信道建模

Transformer与注意力机制：

Transformer基于自注意力机制，可并行处理序列，成为自然语言处理的主流架构。

注意力机制：
$$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$

电磁应用：

• 多尺度电磁问题建模
• 复杂天线阵列分析
• 电磁数据的高效表示

---

3. 神经网络在电磁建模中的应用

3.1 代理模型构建

问题描述：

传统电磁仿真（如FDTD、FEM）虽然精度高，但计算成本巨大。对于需要大量仿真的场景（如参数扫描、优化设计），计算时间难以接受。

神经网络代理模型：

用神经网络学习"几何/材料参数 → 电磁响应"的映射，实现快速预测。

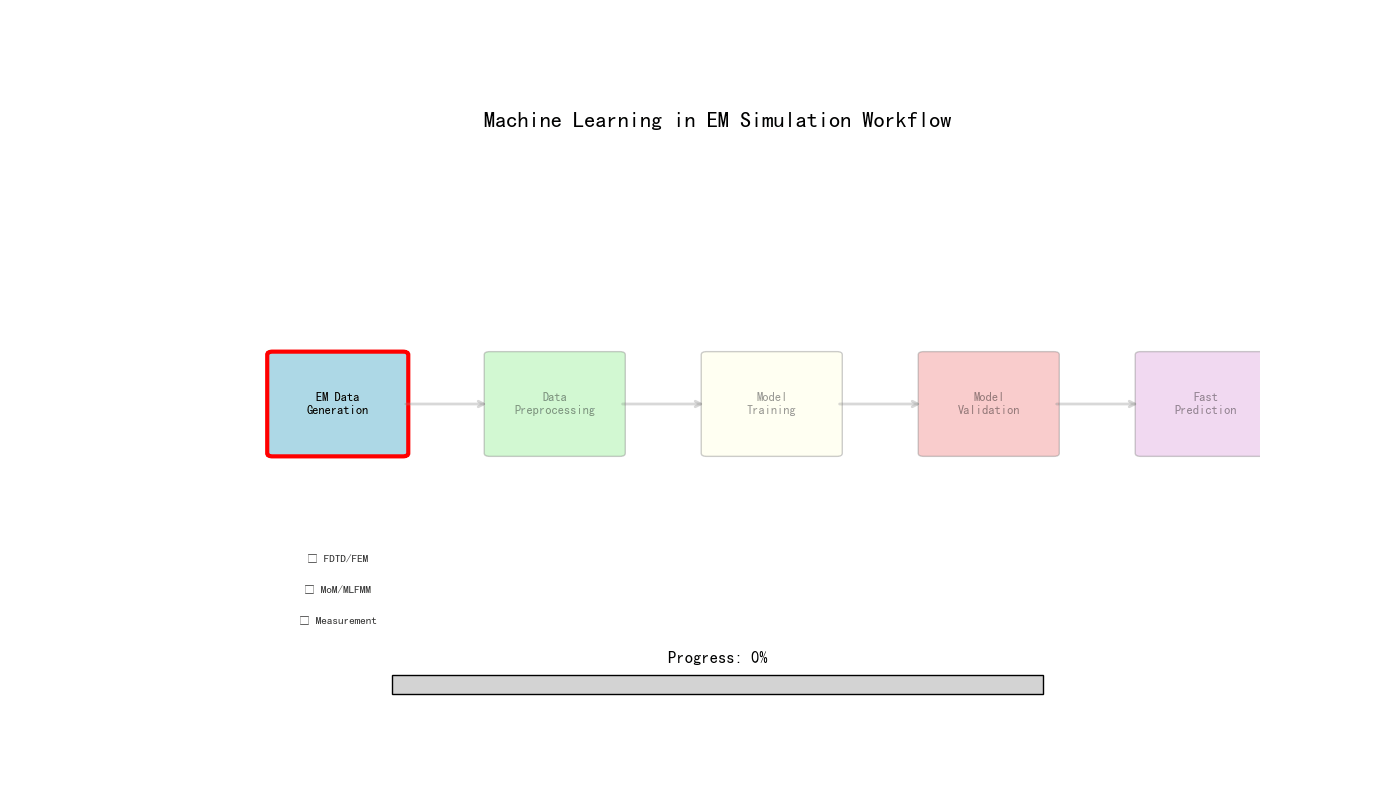

工作流程：

1. 数据生成：用传统仿真生成训练数据
2. 模型训练：训练神经网络学习映射关系
3. 快速预测：用训练好的模型替代数值仿真

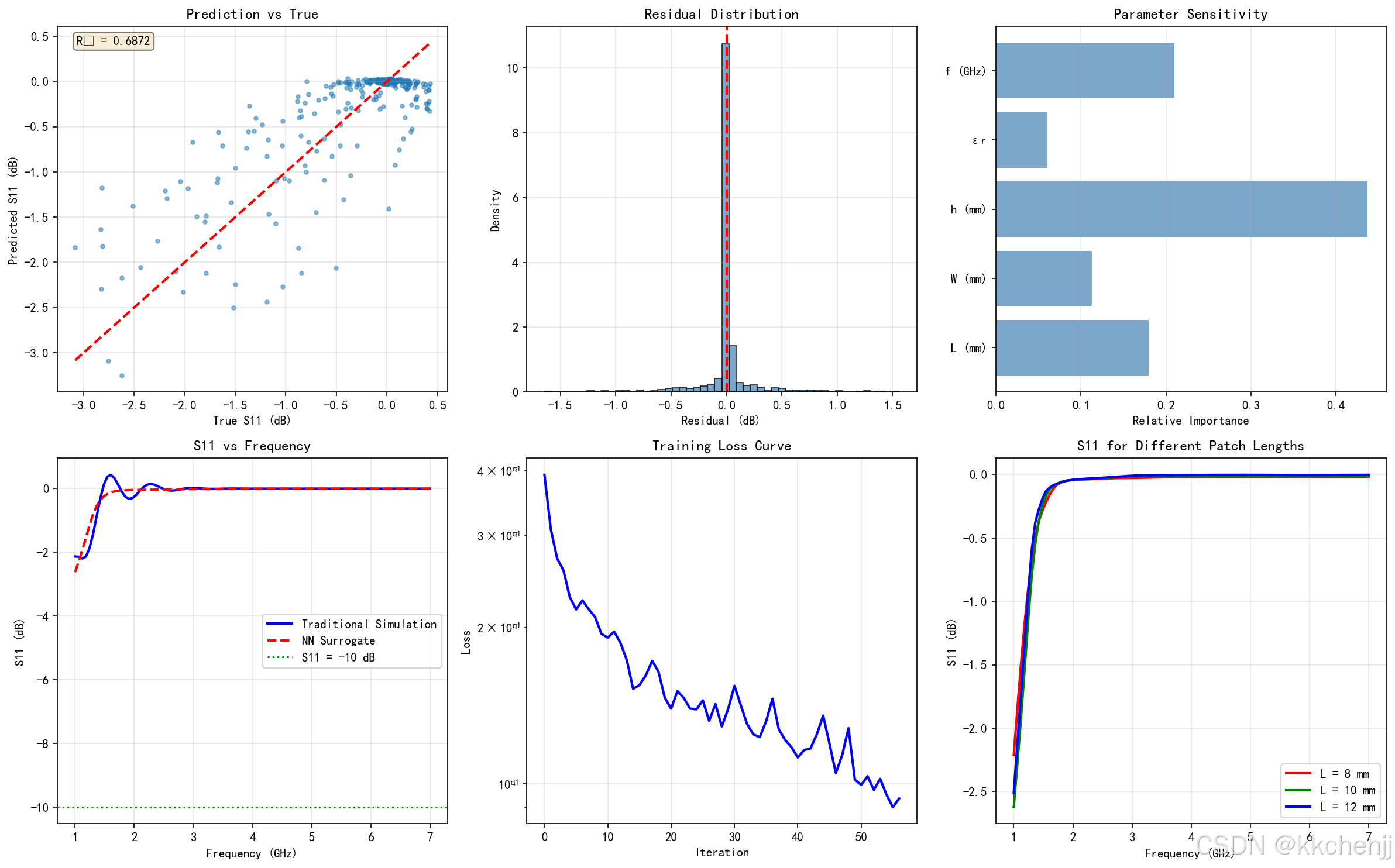

案例：微带天线S参数预测

考虑一个矩形微带贴片天线，需要预测其S11参数随频率的变化。

输入参数：

• 贴片长度 $L$（mm）
• 贴片宽度 $W$（mm）
• 基板厚度 $h$（mm）
• 介电常数 ${ϵ}_r$
• 频率 $f$（GHz）

输出：S11幅度（dB）

网络结构：

• 输入层：5个神经元
• 隐藏层1：128个神经元，ReLU激活
• 隐藏层2：256个神经元，ReLU激活
• 隐藏层3：128个神经元，ReLU激活
• 输出层：1个神经元（线性激活）

训练数据：使用全波仿真（如CST、HFSS）生成10000组样本

训练后，神经网络可在毫秒级时间内预测S11，而传统仿真需要数分钟。

3.2 降阶模型（ROM）

动机：

复杂电磁系统（如大规模天线阵列、复杂电路）的自由度极高，直接仿真计算量巨大。降阶模型通过捕捉主要模态，大幅降低计算复杂度。

本征正交分解（POD）：

POD是一种数据驱动的降阶方法，通过奇异值分解提取主要特征模态。

算法步骤：

1. 收集快照矩阵 $\mathbf{X}=[{\mathbf{x}}_1,{\mathbf{x}}_2,...,{\mathbf{x}}_N]$
2. 计算奇异值分解：$\mathbf{X}=\mathbf{U\Sigma }{\mathbf{V}}^T$
3. 选择前 $r$ 个主模态：$\mathbf{\Phi }={\mathbf{U}}_{:,1:r}$
4. 降阶投影：$\mathbf{a}={\mathbf{\Phi }}^T\mathbf{x}$

神经网络增强的降阶模型：

传统ROM需要在线求解降阶方程，神经网络可以学习"参数 → 降阶系数"的映射，实现完全离线预测。

网络结构：

• 输入：系统参数（如频率、几何尺寸）
• 输出：降阶系数 $\mathbf{a}$
• 解码：$\mathbf{x}\approx \mathbf{\Phi a}$

3.3 参数化建模

几何参数化：

用少量参数描述复杂几何形状，神经网络学习参数到电磁响应的映射。

常用参数化方法：

• CAD参数：直接使用设计软件的几何参数
• 形状基函数：用基函数的线性组合表示形状
• 隐式表示：用神经网络隐式表示几何边界

材料参数化：

对于超材料、电磁超表面等，材料参数（介电常数、磁导率）可能是空间变化的。

参数化表示：

• 离散化：将材料分布离散为像素/体素
• 连续函数：用连续函数描述材料分布
• 神经网络表示：用神经网络隐式表示材料属性

---

4. 深度学习与电磁逆问题

4.1 逆问题概述

正问题 vs 逆问题：

• 正问题：已知源和介质，求场分布（适定问题）
• 逆问题：已知场分布，求源或介质（不适定问题）

电磁逆问题的典型应用：

• 雷达目标识别：从散射场反演目标形状和材料
• 医学成像：从测量数据重建生物组织电磁特性
• 无损检测：从反射信号识别内部缺陷
• 天线诊断：从远场测量重建近场电流分布

逆问题的挑战：

1. 不适定性：解可能不存在、不唯一或不稳定
2. 非线性：电磁散射通常是非线性过程
3. 计算复杂：需要多次求解正问题
4. 噪声敏感：测量噪声会严重影响重建质量

4.2 基于深度学习的逆问题求解

端到端学习：

直接用神经网络学习"测量数据 → 目标参数"的映射，绕过迭代优化。

网络架构选择：

• 编码器-解码器：编码器提取特征，解码器重建目标
• U-Net：带跳跃连接的编码器-解码器，保留细节信息
• 生成对抗网络（GAN）：生成高质量重建结果

物理约束深度学习：

将麦克斯韦方程等物理约束融入神经网络，提高解的物理合理性。

实现方式：

• 损失函数中加入物理残差：
  $$\mathcal{L}={\mathcal{L}}_{\text{data}}+\lambda {\mathcal{L}}_{\text{physics}}$$

• 网络架构设计：确保输出自动满足物理约束

4.3 雷达成像与目标识别

合成孔径雷达（SAR）成像：

SAR通过雷达与目标的相对运动形成等效大孔径，获得高分辨率图像。

传统成像方法：

• 距离多普勒算法
• 后向投影算法
• 压缩感知成像

深度学习方法：

• 端到端成像：直接从原始数据生成图像
• 图像增强：提升传统方法得到的图像质量
• 超分辨率成像：从低分辨率图像重建高分辨率图像

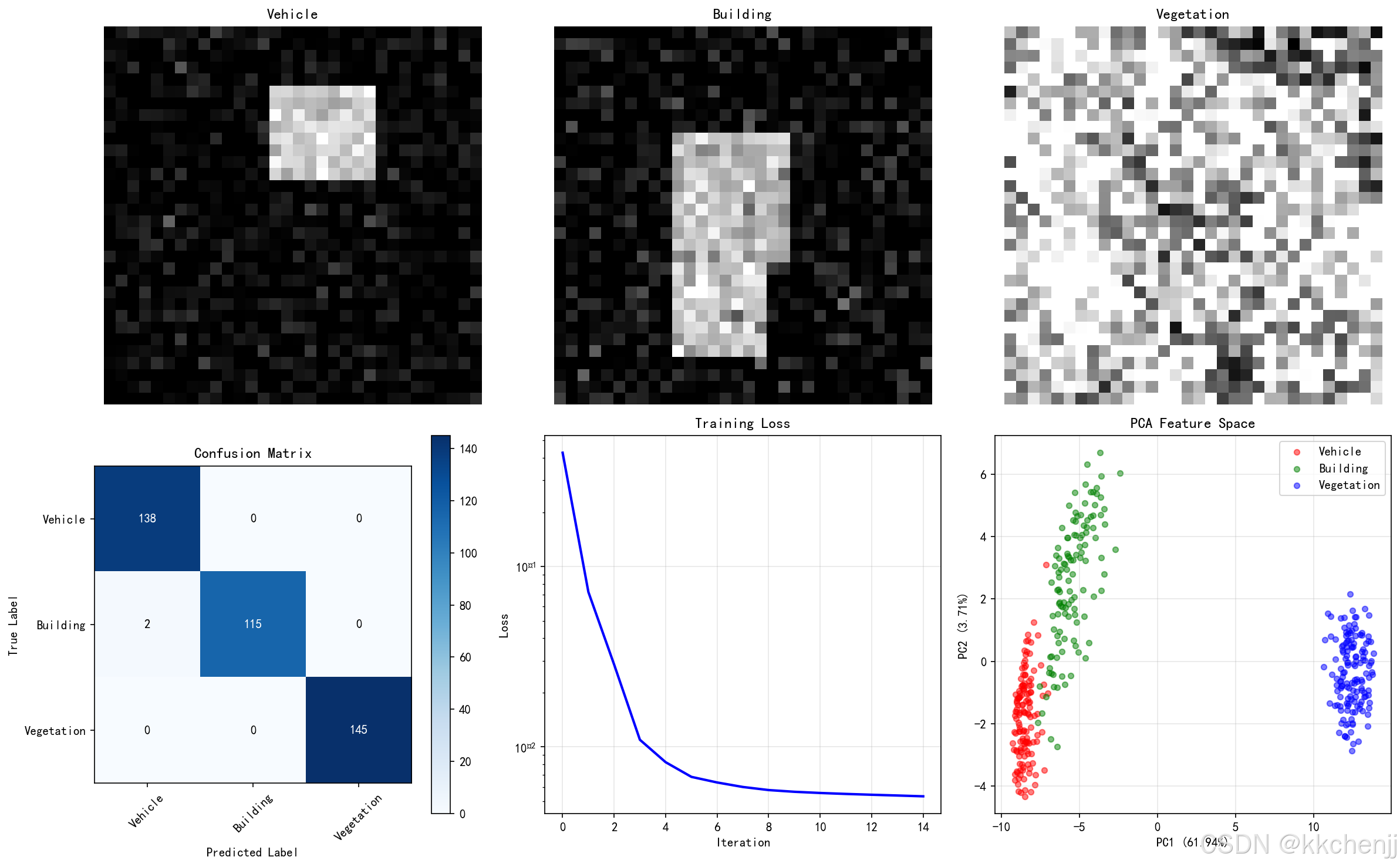

目标识别与分类：

从雷达图像或一维距离像识别目标类型。

网络架构：

• CNN：处理二维SAR图像
• RNN/CNN-RNN：处理时序雷达信号
• Transformer：处理复杂场景的多目标识别

---

5. 强化学习在电磁优化中的应用

5.1 强化学习基础

基本概念：

强化学习通过智能体与环境的交互学习最优策略。

核心要素：

• 状态（State）：环境的当前描述 $s_t$
• 动作（Action）：智能体采取的行动 $a_t$
• 奖励（Reward）：环境反馈的即时奖励 $r_t$
• 策略（Policy）：从状态到动作的映射 $\pi (a|s)$
• 价值函数：长期累积奖励的期望

马尔可夫决策过程（MDP）：

强化学习通常建模为MDP：
$$\mathcal{M}=(\mathcal{S},\mathcal{A},\mathcal{P},\mathcal{R},\gamma )$$

其中：

• $\mathcal{S}$：状态空间
• $\mathcal{A}$：动作空间
• $\mathcal{P}$：状态转移概率
• $\mathcal{R}$：奖励函数
• $\gamma$：折扣因子

主要算法：

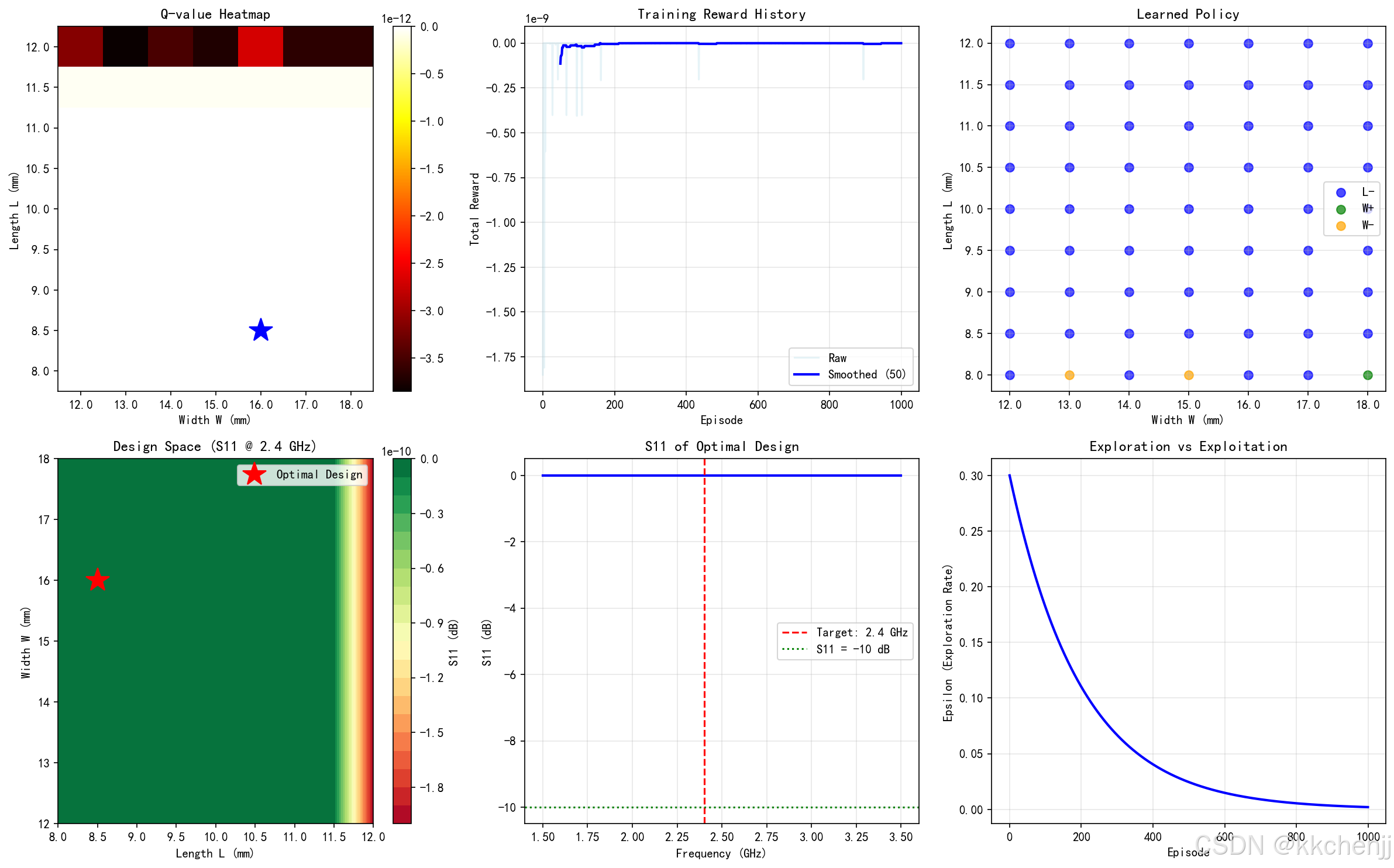

1. Q-Learning：学习动作价值函数 $Q(s,a)$
   $$Q(s_t,a_t)\leftarrow Q(s_t,a_t)+\alpha [r_t+\gamma \underset{a}{\max }Q(s_{t+1},a)-Q(s_t,a_t)]$$

2. 策略梯度：直接优化策略参数
   $${\nabla }_{\theta }J(\theta )={\mathbb{E}}_{{\pi }_{\theta }}[{\nabla }_{\theta }\log {\pi }_{\theta }(a|s)\cdot Q^{{\pi }_{\theta }}(s,a)]$$

3. Actor-Critic：结合价值函数和策略梯度

   • Actor：策略网络，选择动作
   • Critic：价值网络，评估动作

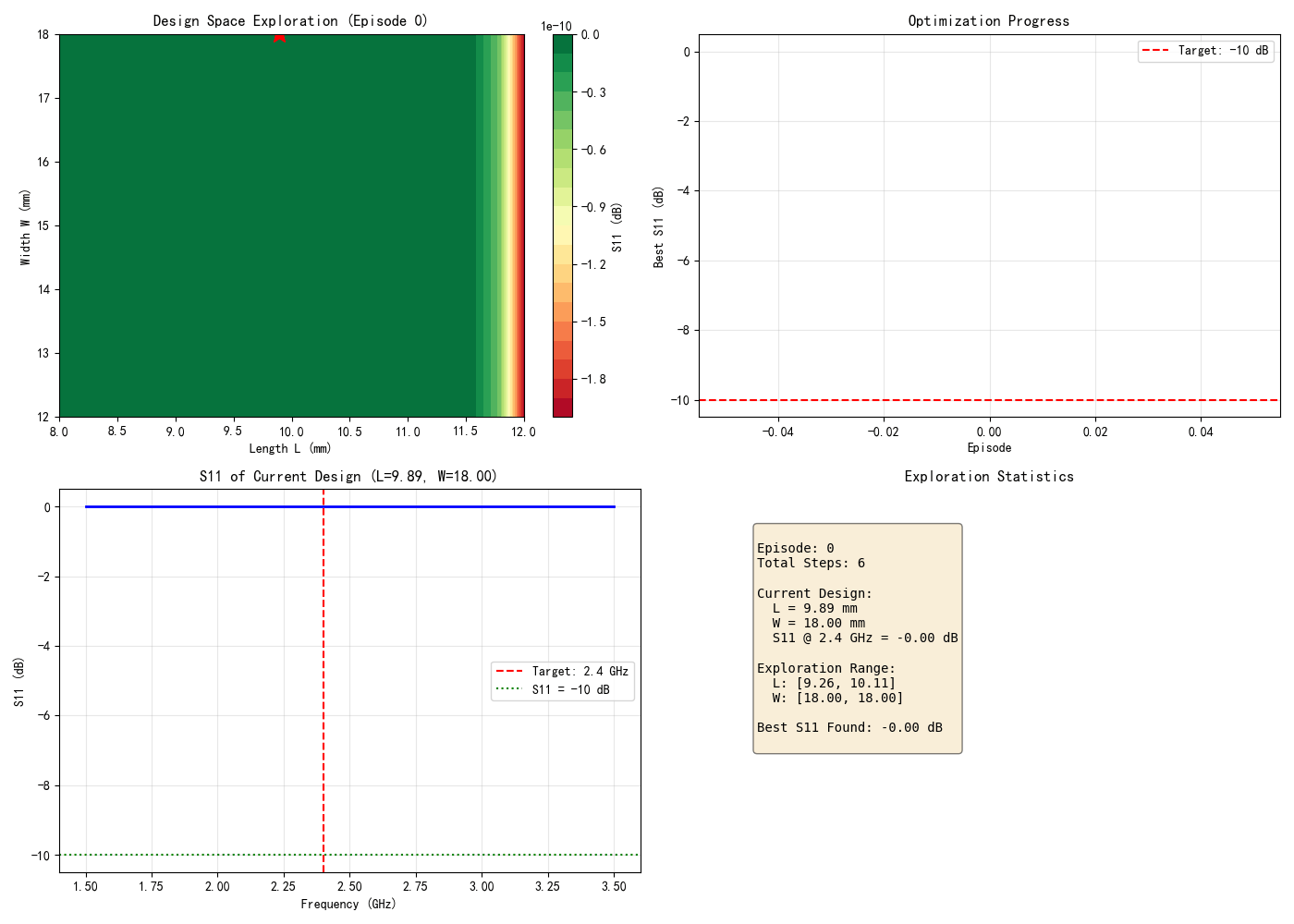

5.2 天线自动设计

问题建模：

将天线设计建模为序列决策问题：

• 状态：当前天线结构描述
• 动作：添加/删除/修改结构单元
• 奖励：基于天线性能指标（增益、带宽、S11等）

设计空间：

对于贴片天线，设计空间可能包括：

• 贴片形状（矩形、圆形、多边形等）
• 馈电位置
• 开槽位置和形状
• 短路针配置

奖励函数设计：

$$R=w_1\cdot \text{Gain}+w_2\cdot \text{Bandwidth}-w_3\cdot \text{max}(S_{11}+10,0)-w_4\cdot \text{Size}$$

其中权重根据设计优先级调整。

5.3 电磁结构优化

拓扑优化：

用强化学习指导材料分布的优化，设计具有特定电磁特性的结构。

状态表示：

• 当前材料分布（像素/体素表示）
• 当前性能指标
• 历史优化轨迹

动作空间：

• 在特定位置添加/移除材料
• 修改材料属性
• 交换相邻单元材料

超材料设计：

设计具有负折射率、完美吸收等特性的超材料单元。

强化学习优势：

• 自动发现非直观的几何结构
• 多目标优化（带宽、损耗、角度稳定性）
• 考虑制造约束

---

6. 物理信息神经网络（PINN）

6.1 PINN基本原理

核心思想：

物理信息神经网络将物理定律（如麦克斯韦方程组）作为约束融入神经网络训练，使网络预测满足物理规律。

损失函数组成：
$$\mathcal{L}={\mathcal{L}}_{\text{data}}+{\mathcal{L}}_{\text{PDE}}+{\mathcal{L}}_{\text{BC}}$$

其中：

• 数据损失：${\mathcal{L}}_{\text{data}}=\frac{1}{N_d}{\sum }_{i=1}^{N_d}|\hat{u}(x_i)-u_i{|}^2$
• PDE残差：${\mathcal{L}}_{\text{PDE}}=\frac{1}{N_f}{\sum }_{i=1}^{N_f}|\mathcal{N}[\hat{u}](x_i){|}^2$
• 边界条件：${\mathcal{L}}_{\text{BC}}=\frac{1}{N_b}{\sum }_{i=1}^{N_b}|\mathcal{B}[\hat{u}](x_i){|}^2$

麦克斯韦方程的PINN实现：

对于时谐场，麦克斯韦方程为：
$$\nabla \times \mathbf{E}=-j\omega \mu \mathbf{H}$$
$$\nabla \times \mathbf{H}=j\omega ϵ\mathbf{E}+\mathbf{J}$$

PINN损失函数：
$${\mathcal{L}}_{\text{PDE}}=\Vert \nabla \times \hat{\mathbf{E}}+j\omega \mu \hat{\mathbf{H}}{\Vert }^2+\Vert \nabla \times \hat{\mathbf{H}}-j\omega ϵ\hat{\mathbf{E}}-\mathbf{J}{\Vert }^2$$

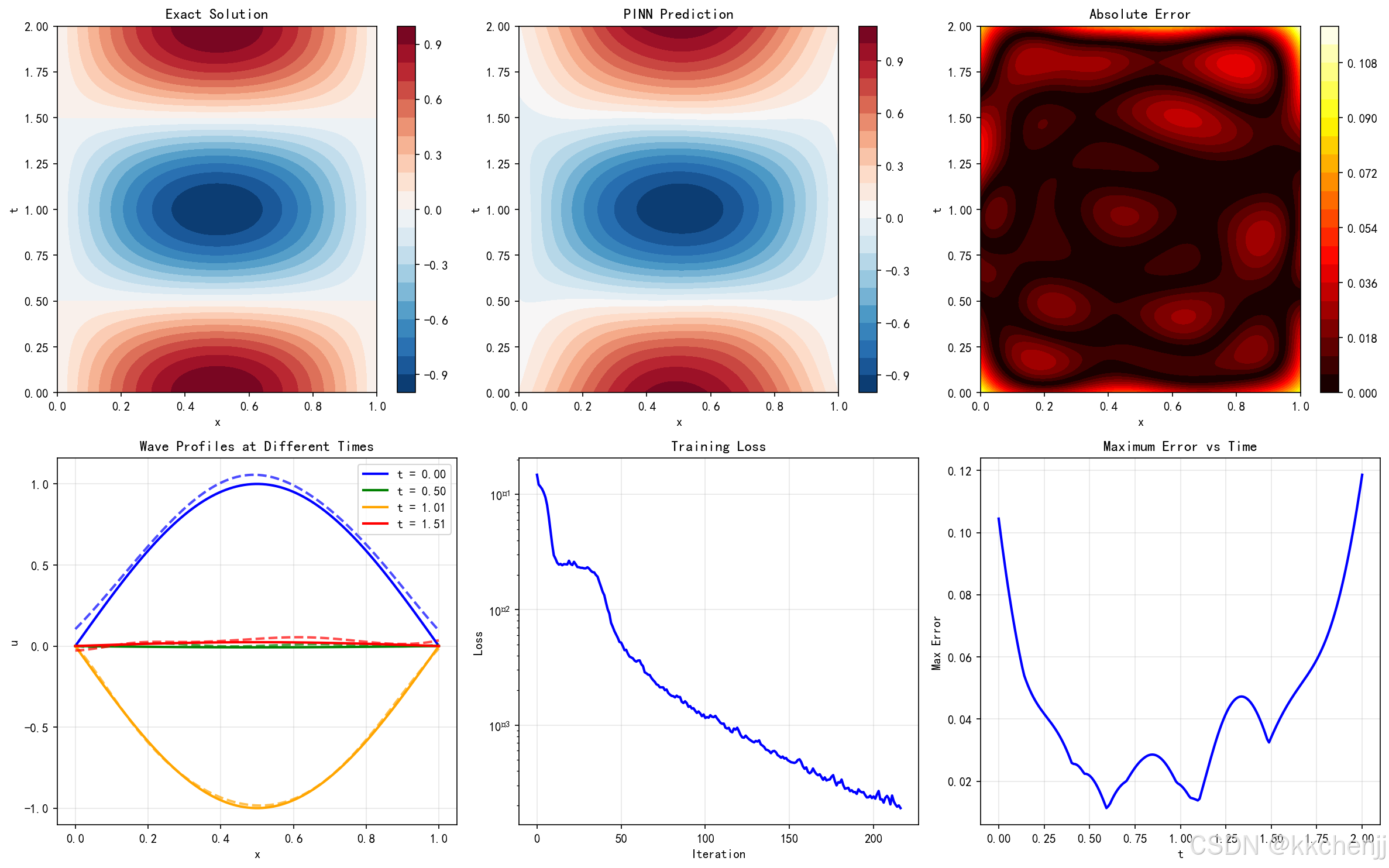

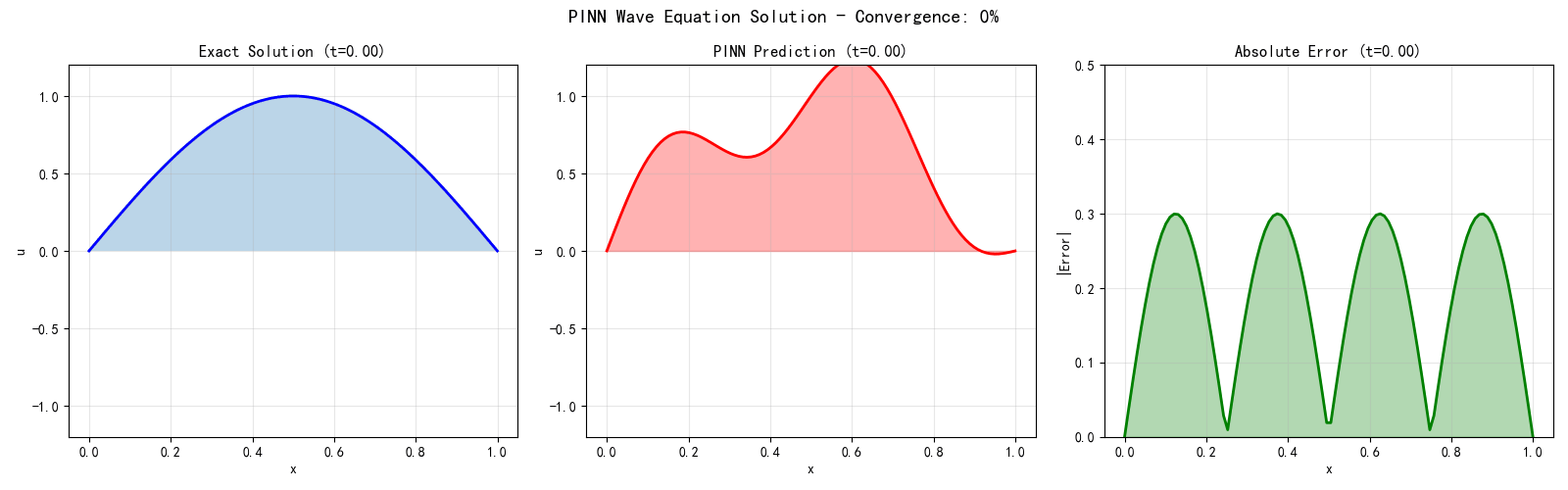

6.2 求解偏微分方程

亥姆霍兹方程求解：

对于无源区域，电场满足矢量亥姆霍兹方程：
$${\nabla }^2\mathbf{E}+k^2\mathbf{E}=0$$

PINN实现：

1. 定义网络 $\hat{\mathbf{E}}(\mathbf{x};\theta )$
2. 计算自动微分得到 ${\nabla }^2\hat{\mathbf{E}}$
3. 构建PDE残差损失
4. 结合边界条件训练

优势：

• 无需网格划分
• 可处理复杂几何
• 解是光滑的连续函数
• 易于求导和后处理

挑战：

• 高频问题收敛困难
• 多尺度问题需要特殊处理
• 边界条件严格满足较困难

6.3 数据驱动与物理驱动的结合

混合方法：

结合仿真数据和物理约束，提高模型的准确性和泛化能力。

训练策略：

1. 预训练：先用大量仿真数据预训练
2. 精调：加入物理约束进行精调
3. 自适应采样：在残差大的区域增加配点

迁移学习：

将在一种几何/材料配置上学到的知识迁移到新配置。

实现方式：

• 共享网络底层参数
• 微调顶层参数
• 元学习快速适应新任务

---

7. 生成模型在电磁设计中的应用

7.1 生成对抗网络（GAN）

基本原理：

GAN由生成器和判别器两个网络组成，通过对抗训练生成逼真样本。

• 生成器（G）：从随机噪声生成样本 $G(z)\to x$
• 判别器（D）：区分真实样本和生成样本

目标函数：
$$\underset{G}{\min }\underset{D}{\max }V(D,G)={\mathbb{E}}_{x\sim p_{\text{data}}}[\log D(x)]+{\mathbb{E}}_{z\sim p_z}[\log (1-D(G(z)))]$$

条件GAN（cGAN）：

通过引入条件信息，控制生成样本的属性。

电磁应用：

• 条件：目标电磁性能（如S11曲线、增益方向图）
• 生成：满足条件的天线几何结构

7.2 变分自编码器（VAE）

基本原理：

VAE通过学习隐空间的概率分布，实现数据的生成和插值。

结构：

• 编码器：将输入映射到隐空间分布 $q(z|x)$
• 解码器：从隐变量重建输入 $p(x|z)$

损失函数：
$$\mathcal{L}={\mathbb{E}}_{q(z|x)}[\log p(x|z)]-D_{KL}(q(z|x)||p(z))$$

第一项是重建损失，第二项是KL散度正则化。

电磁设计应用：

1. 设计空间探索：在隐空间插值生成新设计
2. 多目标优化：在隐空间进行优化
3. 异常检测：识别不符合常规的设计

7.3 扩散模型

基本原理：

扩散模型通过逐步去噪的过程生成数据，近年来在图像生成领域取得突破。

过程：

1. 前向扩散：逐步向数据添加噪声
2. 反向去噪：学习从噪声恢复数据

电磁应用前景：

• 生成高质量天线设计
• 材料微观结构设计
• 复杂电磁场景的生成

---

8. Python实现与案例分析

8.1 神经网络代理模型实现

import numpy as np
import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers

# 构建神经网络代理模型
def build_surrogate_model(input_dim, output_dim):
    """
    构建用于电磁仿真的神经网络代理模型

    参数:
        input_dim: 输入参数维度
        output_dim: 输出维度

    返回:
        model: Keras模型
    """
    model = keras.Sequential([
        layers.Dense(128, activation='relu', input_shape=(input_dim,)),
        layers.BatchNormalization(),
        layers.Dropout(0.2),

        layers.Dense(256, activation='relu'),
        layers.BatchNormalization(),
        layers.Dropout(0.2),

        layers.Dense(128, activation='relu'),
        layers.BatchNormalization(),

        layers.Dense(output_dim, activation='linear')
    ])

    model.compile(
        optimizer=keras.optimizers.Adam(learning_rate=0.001),
        loss='mse',
        metrics=['mae']
    )

    return model

# 数据准备示例
def prepare_data():
    """
    准备训练数据（示例：微带天线参数到S11的映射）
    """
    # 生成模拟数据（实际应用中应来自电磁仿真）
    np.random.seed(42)
    n_samples = 10000

    # 输入参数: [贴片长度, 贴片宽度, 基板厚度, 介电常数, 频率]
    X = np.random.rand(n_samples, 5)
    X[:, 0] = X[:, 0] * 10 + 5      # 长度: 5-15 mm
    X[:, 1] = X[:, 1] * 15 + 10     # 宽度: 10-25 mm
    X[:, 2] = X[:, 2] * 2 + 0.5     # 厚度: 0.5-2.5 mm
    X[:, 3] = X[:, 3] * 3 + 2       # 介电常数: 2-5
    X[:, 4] = X[:, 4] * 6 + 1       # 频率: 1-7 GHz

    # 输出: S11参数（模拟数据）
    L, W, h, er, f = X[:, 0], X[:, 1], X[:, 2], X[:, 3], X[:, 4]
    # 简化的谐振频率公式
    f_res = 1.5e8 / ((L + 0.8*h) * np.sqrt((er + 1)/2))
    # S11近似
    y = -20 * np.exp(-((f - f_res/1e9)**2) / 0.5) + np.random.normal(0, 1, n_samples)
    y = y.reshape(-1, 1)

    # 数据归一化
    X_mean, X_std = X.mean(axis=0), X.std(axis=0)
    y_mean, y_std = y.mean(), y.std()

    X_norm = (X - X_mean) / X_std
    y_norm = (y - y_mean) / y_std

    return X_norm, y_norm, (X_mean, X_std, y_mean, y_std)

# 训练模型
X_train, y_train, scalers = prepare_data()
model = build_surrogate_model(input_dim=5, output_dim=1)

history = model.fit(
    X_train, y_train,
    epochs=100,
    batch_size=32,
    validation_split=0.2,
    callbacks=[
        keras.callbacks.EarlyStopping(patience=10, restore_best_weights=True),
        keras.callbacks.ReduceLROnPlateau(patience=5)
    ]
)

8.2 卷积神经网络用于电磁图像处理

def build_cnn_for_em_imaging(input_shape, num_classes):
    """
    构建用于电磁图像处理的CNN

    参数:
        input_shape: 输入图像尺寸 (H, W, C)
        num_classes: 分类类别数

    返回:
        model: Keras CNN模型
    """
    inputs = keras.Input(shape=input_shape)

    # 卷积块1
    x = layers.Conv2D(32, 3, activation='relu', padding='same')(inputs)
    x = layers.BatchNormalization()(x)
    x = layers.Conv2D(32, 3, activation='relu', padding='same')(x)
    x = layers.MaxPooling2D(2)(x)

    # 卷积块2
    x = layers.Conv2D(64, 3, activation='relu', padding='same')(x)
    x = layers.BatchNormalization()(x)
    x = layers.Conv2D(64, 3, activation='relu', padding='same')(x)
    x = layers.MaxPooling2D(2)(x)

    # 卷积块3
    x = layers.Conv2D(128, 3, activation='relu', padding='same')(x)
    x = layers.BatchNormalization()(x)
    x = layers.Conv2D(128, 3, activation='relu', padding='same')(x)
    x = layers.MaxPooling2D(2)(x)

    # 全连接层
    x = layers.GlobalAveragePooling2D()(x)
    x = layers.Dense(256, activation='relu')(x)
    x = layers.Dropout(0.5)(x)
    x = layers.Dense(128, activation='relu')(x)
    x = layers.Dropout(0.5)(x)

    outputs = layers.Dense(num_classes, activation='softmax')(x)

    model = keras.Model(inputs, outputs)
    model.compile(
        optimizer='adam',
        loss='categorical_crossentropy',
        metrics=['accuracy']
    )

    return model

8.3 物理信息神经网络实现

import tensorflow as tf

class MaxwellPINN:
    """
    求解麦克斯韦方程的物理信息神经网络
    """
    def __init__(self, layers, omega, epsilon, mu):
        """
        参数:
            layers: 网络层结构列表
            omega: 角频率
            epsilon: 介电常数
            mu: 磁导率
        """
        self.model = self.build_network(layers)
        self.omega = omega
        self.epsilon = epsilon
        self.mu = mu

        # 优化器
        self.optimizer = tf.keras.optimizers.Adam(learning_rate=0.001)

    def build_network(self, layers):
        """构建神经网络"""
        inputs = keras.Input(shape=(3,))  # x, y, z
        x = inputs

        for layer_size in layers:
            x = layers.Dense(layer_size, activation='tanh')(x)

        # 输出: Ex, Ey, Ez, Hx, Hy, Hz
        outputs = layers.Dense(6, activation='linear')(x)

        return keras.Model(inputs, outputs)

    def compute_pde_residual(self, x, y, z):
        """
        计算麦克斯韦方程的PDE残差

        参数:
            x, y, z: 空间坐标张量

        返回:
            residual: PDE残差
        """
        with tf.GradientTape(persistent=True) as tape:
            tape.watch([x, y, z])

            # 前向传播
            inputs = tf.concat([x, y, z], axis=1)
            E_H = self.model(inputs)

            Ex, Ey, Ez = E_H[:, 0:1], E_H[:, 1:2], E_H[:, 2:3]
            Hx, Hy, Hz = E_H[:, 3:4], E_H[:, 4:5], E_H[:, 5:6]

        # 计算旋度（使用自动微分）
        # ∇ × E 的分量
        dEz_dy = tape.gradient(Ez, y)
        dEy_dz = tape.gradient(Ey, z)
        curl_E_x = dEz_dy - dEy_dz

        dEx_dz = tape.gradient(Ex, z)
        dEz_dx = tape.gradient(Ez, x)
        curl_E_y = dEx_dz - dEz_dx

        dEy_dx = tape.gradient(Ey, x)
        dEx_dy = tape.gradient(Ex, y)
        curl_E_z = dEy_dx - dEx_dy

        # ∇ × H 的分量
        dHz_dy = tape.gradient(Hz, y)
        dHy_dz = tape.gradient(Hy, z)
        curl_H_x = dHz_dy - dHy_dz

        dHx_dz = tape.gradient(Hx, z)
        dHz_dx = tape.gradient(Hz, x)
        curl_H_y = dHx_dz - dHz_dx

        dHy_dx = tape.gradient(Hy, x)
        dHx_dy = tape.gradient(Hx, y)
        curl_H_z = dHy_dx - dHx_dy

        del tape

        # 麦克斯韦方程残差
        # ∇ × E = -jωμH
        residual_1 = curl_E_x + self.omega * self.mu * Hx
        residual_2 = curl_E_y + self.omega * self.mu * Hy
        residual_3 = curl_E_z + self.omega * self.mu * Hz

        # ∇ × H = jωεE
        residual_4 = curl_H_x - self.omega * self.epsilon * Ex
        residual_5 = curl_H_y - self.omega * self.epsilon * Ey
        residual_6 = curl_H_z - self.omega * self.epsilon * Ez

        residual = tf.reduce_mean(
            residual_1**2 + residual_2**2 + residual_3**2 +
            residual_4**2 + residual_5**2 + residual_6**2
        )

        return residual

    def train_step(self, x_f, y_f, z_f, x_data, y_data, z_data, E_data, H_data):
        """
        单步训练

        参数:
            x_f, y_f, z_f: 配点坐标
            x_data, y_data, z_data: 数据点坐标
            E_data, H_data: 数据点电磁场值
        """
        with tf.GradientTape() as tape:
            # PDE残差损失
            pde_loss = self.compute_pde_residual(x_f, y_f, z_f)

            # 数据损失
            inputs_data = tf.concat([x_data, y_data, z_data], axis=1)
            pred = self.model(inputs_data)
            E_pred = pred[:, :3]
            H_pred = pred[:, 3:]

            data_loss = tf.reduce_mean(
                tf.reduce_sum((E_pred - E_data)**2, axis=1) +
                tf.reduce_sum((H_pred - H_data)**2, axis=1)
            )

            # 总损失
            total_loss = pde_loss + data_loss

        # 计算梯度并更新
        gradients = tape.gradient(total_loss, self.model.trainable_variables)
        self.optimizer.apply_gradients(
            zip(gradients, self.model.trainable_variables)
        )

        return total_loss, pde_loss, data_loss

8.4 强化学习用于天线设计优化

import numpy as np
import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers

class AntennaDesignEnv:
    """
    天线设计环境
    """
    def __init__(self, target_freq=2.4e9):
        self.target_freq = target_freq
        self.max_steps = 50
        self.current_step = 0

        # 设计参数范围
        self.param_ranges = {
            'L': (5, 20),      # 贴片长度 (mm)
            'W': (10, 30),     # 贴片宽度 (mm)
            'h': (0.5, 3),     # 基板厚度 (mm)
            'x_feed': (0, 1),  # 馈电位置x (归一化)
            'y_feed': (0, 1),  # 馈电位置y (归一化)
        }

        self.current_design = None
        self.reset()

    def reset(self):
        """重置环境"""
        self.current_step = 0
        # 随机初始化设计
        self.current_design = {
            'L': np.random.uniform(*self.param_ranges['L']),
            'W': np.random.uniform(*self.param_ranges['W']),
            'h': np.random.uniform(*self.param_ranges['h']),
            'x_feed': np.random.uniform(*self.param_ranges['x_feed']),
            'y_feed': np.random.uniform(*self.param_ranges['y_feed']),
        }
        return self._get_state()

    def _get_state(self):
        """获取当前状态"""
        # 归一化参数
        state = np.array([
            (self.current_design['L'] - self.param_ranges['L'][0]) /
            (self.param_ranges['L'][1] - self.param_ranges['L'][0]),
            (self.current_design['W'] - self.param_ranges['W'][0]) /
            (self.param_ranges['W'][1] - self.param_ranges['W'][0]),
            (self.current_design['h'] - self.param_ranges['h'][0]) /
            (self.param_ranges['h'][1] - self.param_ranges['h'][0]),
            self.current_design['x_feed'],
            self.current_design['y_feed'],
            self.current_step / self.max_steps
        ])
        return state

    def _simulate_antenna(self):
        """
        模拟天线性能（简化模型）
        实际应用中应调用电磁仿真软件
        """
        L = self.current_design['L']
        W = self.current_design['W']
        h = self.current_design['h']

        # 简化的谐振频率计算
        f_res = 1.5e8 / ((L + 0.8*h) * np.sqrt(4.4))

        # 简化的S11计算
        freq_ghz = self.target_freq / 1e9
        s11 = -20 * np.exp(-((freq_ghz - f_res/1e9)**2) / 0.5)

        # 简化的增益计算
        gain = 2 + 0.1 * W - 0.05 * abs(s11)

        # 简化的带宽计算
        bandwidth = 0.05 * f_res / 1e9 * (1 + 0.1 * h)

        return s11, gain, bandwidth

    def step(self, action):
        """
        执行动作

        参数:
            action: 动作向量 [dL, dW, dh, dx_feed, dy_feed]

        返回:
            next_state, reward, done, info
        """
        # 应用动作（小幅度调整）
        delta_scale = 0.1
        self.current_design['L'] += action[0] * delta_scale * \
                                    (self.param_ranges['L'][1] - self.param_ranges['L'][0])
        self.current_design['W'] += action[1] * delta_scale * \
                                    (self.param_ranges['W'][1] - self.param_ranges['W'][0])
        self.current_design['h'] += action[2] * delta_scale * \
                                    (self.param_ranges['h'][1] - self.param_ranges['h'][0])
        self.current_design['x_feed'] += action[3] * delta_scale
        self.current_design['y_feed'] += action[4] * delta_scale

        # 裁剪到有效范围
        self.current_design['L'] = np.clip(self.current_design['L'],
                                           *self.param_ranges['L'])
        self.current_design['W'] = np.clip(self.current_design['W'],
                                           *self.param_ranges['W'])
        self.current_design['h'] = np.clip(self.current_design['h'],
                                           *self.param_ranges['h'])
        self.current_design['x_feed'] = np.clip(self.current_design['x_feed'],
                                                *self.param_ranges['x_feed'])
        self.current_design['y_feed'] = np.clip(self.current_design['y_feed'],
                                                *self.param_ranges['y_feed'])

        # 模拟天线性能
        s11, gain, bandwidth = self._simulate_antenna()

        # 计算奖励
        reward = 0
        if s11 < -10:  # 良好匹配
            reward += 10
        else:
            reward += s11  # 负奖励

        reward += gain * 2
        reward += bandwidth * 10

        self.current_step += 1
        done = self.current_step >= self.max_steps

        next_state = self._get_state()
        info = {'s11': s11, 'gain': gain, 'bandwidth': bandwidth}

        return next_state, reward, done, info


class ActorCriticAgent:
    """
    Actor-Critic强化学习智能体
    """
    def __init__(self, state_dim, action_dim, action_bound=1.0):
        self.state_dim = state_dim
        self.action_dim = action_dim
        self.action_bound = action_bound

        # Actor网络
        self.actor = self.build_actor()
        # Critic网络
        self.critic = self.build_critic()

        # 优化器
        self.actor_optimizer = keras.optimizers.Adam(learning_rate=0.001)
        self.critic_optimizer = keras.optimizers.Adam(learning_rate=0.002)

        # 经验回放缓冲
        self.buffer = []
        self.buffer_size = 10000
        self.batch_size = 64
        self.gamma = 0.99

    def build_actor(self):
        """构建Actor网络"""
        inputs = keras.Input(shape=(self.state_dim,))
        x = layers.Dense(128, activation='relu')(inputs)
        x = layers.Dense(128, activation='relu')(x)
        outputs = layers.Dense(self.action_dim, activation='tanh')(x)
        outputs = outputs * self.action_bound

        model = keras.Model(inputs, outputs)
        return model

    def build_critic(self):
        """构建Critic网络"""
        state_input = keras.Input(shape=(self.state_dim,))
        action_input = keras.Input(shape=(self.action_dim,))

        x = layers.Concatenate()([state_input, action_input])
        x = layers.Dense(128, activation='relu')(x)
        x = layers.Dense(128, activation='relu')(x)
        outputs = layers.Dense(1, activation='linear')(x)

        model = keras.Model([state_input, action_input], outputs)
        return model

    def get_action(self, state, noise=0.1):
        """获取动作"""
        state = np.expand_dims(state, axis=0)
        action = self.actor.predict(state, verbose=0)[0]

        # 添加探索噪声
        action += np.random.normal(0, noise, size=action.shape)
        action = np.clip(action, -self.action_bound, self.action_bound)

        return action

    def store_transition(self, state, action, reward, next_state, done):
        """存储转移"""
        self.buffer.append((state, action, reward, next_state, done))
        if len(self.buffer) > self.buffer_size:
            self.buffer.pop(0)

    def train(self):
        """训练网络"""
        if len(self.buffer) < self.batch_size:
            return

        # 采样
        indices = np.random.choice(len(self.buffer), self.batch_size, replace=False)
        batch = [self.buffer[i] for i in indices]

        states = np.array([t[0] for t in batch])
        actions = np.array([t[1] for t in batch])
        rewards = np.array([t[2] for t in batch])
        next_states = np.array([t[3] for t in batch])
        dones = np.array([t[4] for t in batch])

        # 计算目标Q值
        next_actions = self.actor.predict(next_states, verbose=0)
        next_q_values = self.critic.predict([next_states, next_actions], verbose=0)
        target_q = rewards + self.gamma * next_q_values.flatten() * (1 - dones)

        # 训练Critic
        with tf.GradientTape() as tape:
            q_values = self.critic([states, actions], training=True)
            critic_loss = tf.reduce_mean(tf.square(target_q - tf.squeeze(q_values)))

        critic_grads = tape.gradient(critic_loss, self.critic.trainable_variables)
        self.critic_optimizer.apply_gradients(
            zip(critic_grads, self.critic.trainable_variables)
        )

        # 训练Actor
        with tf.GradientTape() as tape:
            actions_pred = self.actor(states, training=True)
            q_values_pred = self.critic([states, actions_pred], training=True)
            actor_loss = -tf.reduce_mean(q_values_pred)

        actor_grads = tape.gradient(actor_loss, self.actor.trainable_variables)
        self.actor_optimizer.apply_gradients(
            zip(actor_grads, self.actor.trainable_variables)
        )

        return actor_loss.numpy(), critic_loss.numpy()


# 训练循环
def train_antenna_design():
    """训练天线设计智能体"""
    env = AntennaDesignEnv(target_freq=2.4e9)
    agent = ActorCriticAgent(state_dim=6, action_dim=5)

    num_episodes = 500

    for episode in range(num_episodes):
        state = env.reset()
        episode_reward = 0

        while True:
            action = agent.get_action(state, noise=max(0.1, 1.0 - episode/200))
            next_state, reward, done, info = env.step(action)

            agent.store_transition(state, action, reward, next_state, done)
            agent.train()

            episode_reward += reward
            state = next_state

            if done:
                break

        if episode % 50 == 0:
            print(f"Episode {episode}, Reward: {episode_reward:.2f}, "
                  f"S11: {info['s11']:.2f}, Gain: {info['gain']:.2f}")

    return agent

---

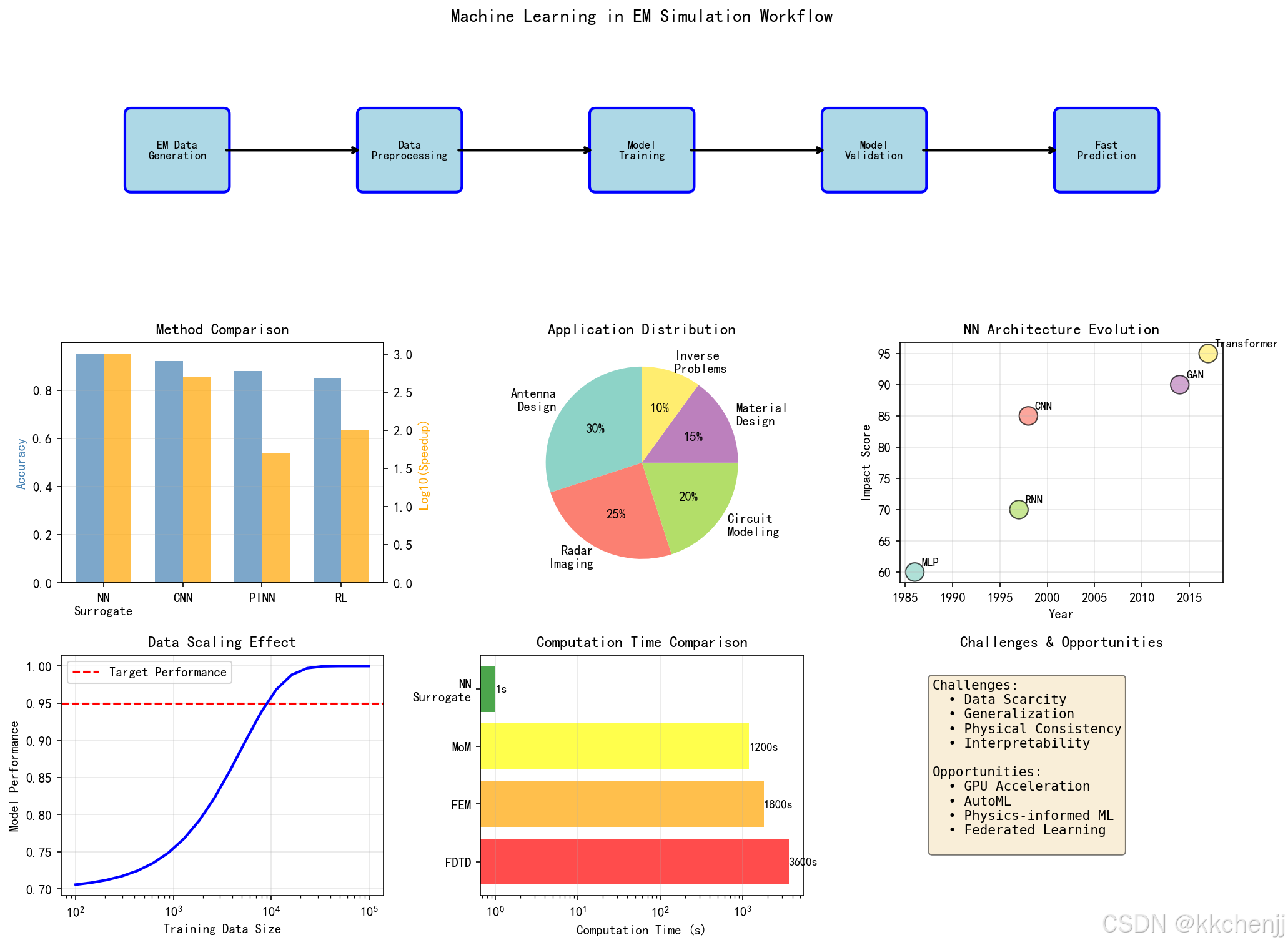

9. 总结与展望

9.1 当前研究进展

机器学习在电磁仿真领域的应用已取得显著进展：

成熟应用：

1. 代理模型：神经网络替代传统仿真，实现毫秒级预测
2. 参数优化：智能算法高效搜索设计空间
3. 图像处理：CNN用于SAR图像分析和目标识别
4. 逆问题求解：深度学习实现快速反演

新兴方向：

1. 物理信息神经网络：将物理定律融入神经网络
2. 生成模型：自动设计天线结构和超材料
3. 强化学习：全自动电磁结构优化
4. 图神经网络：处理复杂电磁网络问题

9.2 未来发展趋势

技术趋势：

1. 多尺度建模：统一处理从纳米到米级的电磁问题
2. 多物理场耦合：电磁-热-力学的协同仿真
3. 实时仿真：支持在线优化和数字孪生
4. 可解释AI：理解神经网络的决策过程

应用拓展：

1. 6G通信：太赫兹频段的天线和信道建模
2. 智能超表面：可编程电磁环境的自动设计
3. 生物医学：个性化电磁治疗设备设计
4. 自动驾驶：雷达感知系统的智能优化

9.3 挑战与机遇

主要挑战：

1. 数据瓶颈：高质量训练数据获取成本高
2. 泛化能力：模型对分布外样本的适应性
3. 物理一致性：确保预测结果满足物理定律
4. 计算资源：大模型训练和推理的计算需求

发展机遇：

1. 硬件进步：GPU/TPU加速神经网络计算
2. 算法创新：Transformer、扩散模型等新架构
3. 开源生态：TensorFlow、PyTorch等框架的成熟
4. 跨学科融合：电磁学、计算机科学、数学的深度交叉

9.4 结语

机器学习正在深刻改变电磁仿真的研究范式，从传统的"物理驱动"向"数据+物理双驱动"转变。虽然面临诸多挑战，但其在加速仿真、优化设计、求解逆问题等方面的巨大潜力，使其成为电磁领域最具前景的研究方向之一。

未来的电磁工程师不仅需要精通麦克斯韦方程和数值方法，还需要掌握机器学习技术，才能在智能化时代保持竞争力。随着算法的不断进步和计算资源的日益丰富，机器学习与电磁仿真的深度融合必将开启电磁工程的新篇章。

---

参考文献

1. Guo, Y., et al. (2021). “Physics-Informed Neural Networks for Electromagnetic Analysis.” IEEE Transactions on Antennas and Propagation.

2. Zhang, L., et al. (2020). “Deep Learning for Fast Prediction of Electromagnetic Performance.” IEEE Access.

3. Chen, M., et al. (2022). “Reinforcement Learning for Antenna Design Optimization.” Nature Communications.

4. Raissi, M., et al. (2019). “Physics-informed neural networks: A deep learning framework for solving forward and inverse problems involving nonlinear partial differential equations.” Journal of Computational Physics.

5. Goodfellow, I., et al. (2014). “Generative Adversarial Networks.” NeurIPS.

6. Mnih, V., et al. (2015). “Human-level control through deep reinforcement learning.” Nature.

7. Vaswani, A., et al. (2017). “Attention is All You Need.” NeurIPS.

8. Jin, J. (2015). “The Finite Element Method in Electromagnetics.” Wiley-IEEE Press.

9. Taflove, A., & Hagness, S. C. (2005). “Computational Electrodynamics: The Finite-Difference Time-Domain Method.” Artech House.

10. Harrington, R. F. (1993). “Field Computation by Moment Methods.” Wiley-IEEE Press.

---

注： 本教程配套的Python实现代码请参考 run_simulation.py 文件，其中包含了完整的神经网络代理模型、CNN图像处理、PINN求解麦克斯韦方程以及强化学习天线设计的实现。
