🎯 OLED 自测题

一、基础概念题

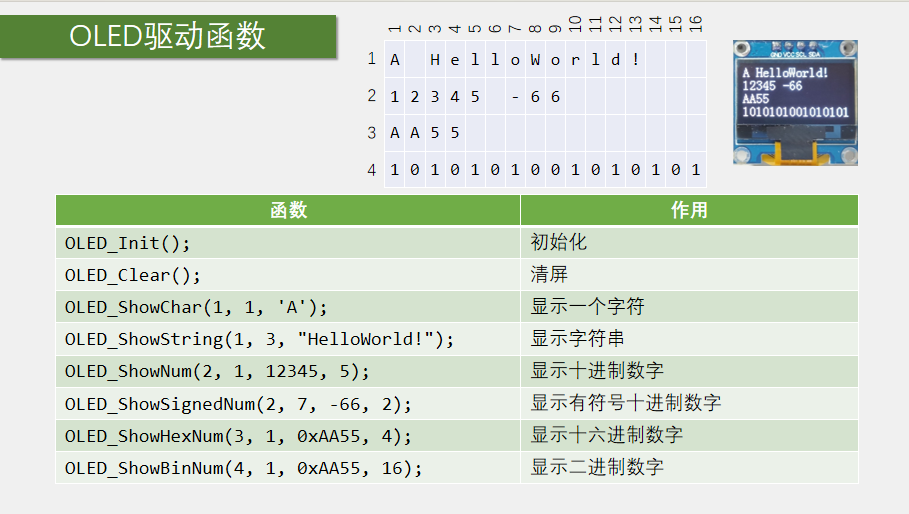

1. 填空题：0.96 寸 I2C 接口 OLED 的分辨率为______，I2C 通信核心引脚为______（数据线）和______（时钟线）；OLED 显示数字的函数是______，显示字符串的函数是______。
2. 选择题：OLED 初始化的核心步骤不包括（）A. 配置 I2C 通信引脚 B. 发送 OLED 寄存器初始化命令 C. 直接点亮全屏幕 D. 设置显示对比度
3. 判断题：OLED 的ShowString()函数可直接显示中文汉字，无需额外操作（）（对打√，错打 ×）
4. 简答题：简述 OLED 显示一个字符串的核心流程。

二、代码实操题

1. OLED 0~99 循环计数显示：实现2行 8列显示 2 位数字，1 秒刷新一次，计数到 99 后重置为 0。
2. 声光报警器 + OLED 模式联动显示：
   • 开机默认自动模式，按键点按切换自动 / 手动模式；
   • 自动模式：OLED1 行显示Auto Mode，2 行根据光敏显示Light: Bright/Light: Dark，光敏暗时蜂鸣器响 + LED 闪烁，光敏亮时蜂鸣器关 + LED 常亮；
   • 手动模式：OLED1 行显示Manual Mode，2 行显示Buzzer: OFF，光敏失效，强制 LED 常亮、蜂鸣器关

---

---

参考答案


一、基础概念题

1. 填空题

0.96 寸 I2C 接口 OLED 的分辨率为128×64，I2C 通信核心引脚为SDA（数据线）和SCL（时钟线）；OLED 显示数字的函数是OLED_ShowNum，显示字符串的函数是OLED_ShowString。

2. 选择题

OLED 初始化的核心步骤不包括（C）

A. 配置 I2C 通信引脚 B. 发送 OLED 寄存器初始化命令 C. 直接点亮全屏幕 D. 设置显示对比度

3. 判断题

OLED 的ShowString()函数可直接显示中文汉字，无需额外操作（×）

4. 简答题

简述 OLED 显示一个字符串的核心流程

答：① 调用OLED_Init()初始化 OLED 模块；② 调用OLED_ShowString(行,列,字符串)指定显示位置和内容；③ 驱动函数将字符串点阵数据写入 OLED 显存；④ 屏幕根据显存数据点亮对应像素完成显示。

二、代码实操题（可直接跑通，适配你的工程）

题目 1：OLED 0~99 循环计数显示（1 秒刷新，2行 8 列显示 2 位数字）

#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"

int main(void)
{
	OLED_Init();
    int num = 0;

	while(1)
		{
		OLED_ShowNum(2,8, num, 2);  // 第4行显示2位数字
		num++;
		if(num>99) num=0;
		Delay_ms(10);  // 1秒加1
		}
}

题目 2：声光报警器 + OLED 模式联动显示

管脚和之前相同

#include "stm32f10x.h"
#include "Delay.h"
#include "LED.h"
#include "Key.h"
#include "LightSensor.h"
#include "Buzzer.h"
#include "OLED.h"

int main(void)
{
    LED_Init();
    Key_Init();
    LightSensor_Init();
    Buzzer_Init();
	OLED_Init();

	OLED_Clear();  // 开机清屏（重要！）,启动写了，不写也行

    uint8_t KeyNum;
    uint8_t Mode = 0;    // 0=自动  1=手动

    while(1)
    {
        KeyNum = Key_GetNum();

        // 按键切换模式
        if(KeyNum == 1)
        {
            Mode = !Mode;
        }

        // 自动模式
        if(Mode == 0)
        {
			OLED_ShowString(1,1,"Auto Mode");
            if(LightSensor_Get() == 1)
            {
				OLED_ShowString(2,1,"Light: Dark  ");
                Buzzer_ON();
                LED_Turn();
                Delay_ms(100);
            }
            else
            {

				OLED_ShowString(2,1,"Light: Bright");
                Buzzer_OFF();
                GPIO_ResetBits(GPIOA, GPIO_Pin_0);
            }
        }

        // 手动模式
        else
        {
			OLED_ShowString(1,1,"Manual Mode");
			OLED_ShowString(2,1,"Buzzer: OFF   ");
            Buzzer_OFF();
            GPIO_ResetBits(GPIOA, GPIO_Pin_0);
        }
    }
}

---

---

排错总结

题目 1：OLED 通电后无任何显示，代码无报错，排查 3 个核心原因 + 解决方法

答：① 未调用OLED_Init()：在main开头添加初始化代码；② OLED 硬件接线错（SDA/SCL 接反、未共 GND）：重新核对引脚接线，确保所有模块共 GND；③ OLED 正负极接反：调换 OLED 供电正负极。

题目 2：OLED 显示字符有残影（如 Bright 切换为 Dark 后，末尾仍显示 t），解决方法

答：用空格补齐短字符串，使新字符串长度与旧字符串一致，覆盖原有显存数据（如Light: Dark 加 2 个空格，与Light: Bright长度匹配）。
