首先，uu是查阅资料加上个人理解，以及运用部分ai工具，将给出解答。

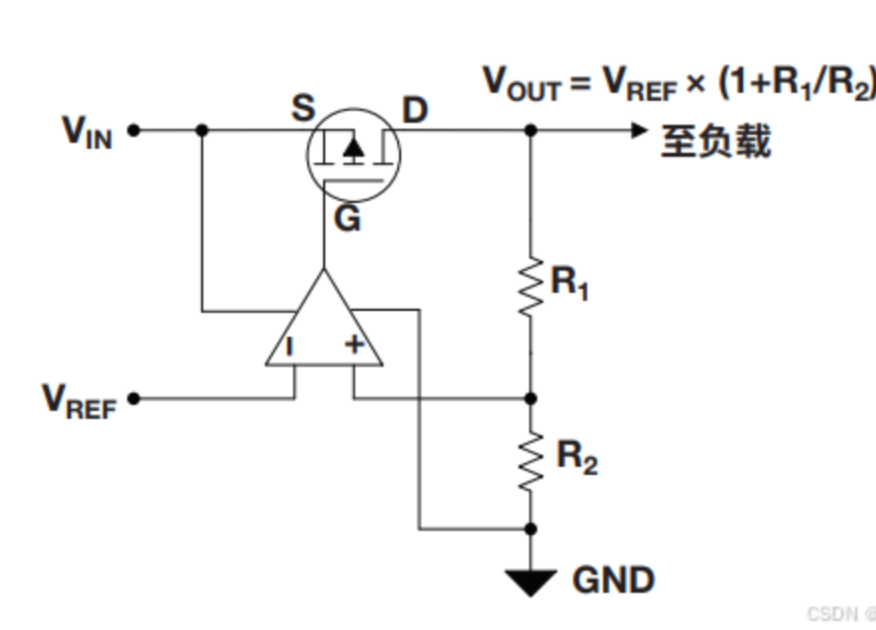

·        LDO(poms)的结构图一般如上图所示，由于LDO中文名称为:低压差线性稳压电源，故此时POMS 工作在线性区域，此时Vin=Vout+Io*Rds(on)

        LDO 内部常用 PMOS 作调整管（Pass Device），核心原因是：驱动简单、无需升压、天生低压差、电路成本低；而 NMOS 必须栅极高于输出才能导通，需要电荷泵 / 自举，压差大、结构复杂

一、导通与驱动原理（最关键）

1. PMOS 架构（LDO 主流）

• 接法：源极 S → Vin，漏极 D → Vout，栅极 G ← 误差放大器
• 导通条件：VGS​=VG​−VS​<−∣Vth​∣→ 只要把栅极电压 拉低到 Vin 以下 即可导通
• 驱动：误差放大器输出在 0～Vin 之间就足够控制，不需要高于 Vin 的电压
• 压差：Vdrop​=Vin​−Vout​≈Iout​⋅Rds(on)​→ 很容易做到 几十～200mV 低压差

2. NMOS 架构（少用）

• 接法：源极 S → Vout，漏极 D → Vin，栅极 G ← 误差放大器
• 导通条件：VGS​=VG​−VS​>Vth​→ 栅极电压必须 高于输出 Vout 才能导通
• 驱动问题：
  • 若 Vout​ 接近 Vin​，则要求 VG​>Vin​+Vth​
  • 必须加 电荷泵 / 自举 / 外部偏置 产生高于 Vin 的栅压T
• 压差：Vdrop​≥Vth​（约 0.5～1V），天生压差大

二、PMOS 比 NMOS 更适合 LDO 的四大理由

1. 驱动电路极简，成本低

   • PMOS：误差放大器直接驱动，无电荷泵、无额外引脚
   • NMOS：必须升压驱动，复杂度、面积、成本、静态电流上升

2. 真正低压差（LDO 核心指标）

   • PMOS：压差 = 导通电阻压降，可低至几十 mV
   • NMOS：压差至少包含阈值电压 Vth​，难做到 <300mV

3. 稳定性与补偿更简单（uu最开始并不是很理解）

   • PMOS：Rds(on)​ 偏大，输出极点低，环路易稳定
   • NMOS：Rds(on)​ 小、带宽高、极点高，依赖电容 ESR 补偿，低 ESR 电容易不稳定

4. 轻载 / 低功耗更优

   • PMOS：栅极驱动电流小、静态电流 Iq​ 更低，则效率更高（效率=Vout*Iout/Vin*（Iout+Iq））
   • NMOS：电荷泵持续工作，轻载效率差

       相信大家对上述四点理由，都没有什么异议，我将会详细讲一下第3点。

1. LDO 输出极点在哪里？

LDO 输出可以看成：调整管（等效电阻） + 输出电容 → 构成一个 RC 低通极点

这里的 Req​ 主要就是 调整管的导通电阻 Rds (on)。

2. Rds (on) 大 → 极点频率低

• PMOS：相同尺寸下，迁移率低，Rds (on) 更大
• NMOS：迁移率高，Rds (on) 很小

所以：

• PMOS LDO：Rds​ 大 → fp​ 低
• NMOS LDO：Rds​ 小 → fp​ 高

3. 极点频率低 → 环路更容易稳定

LDO 是负反馈系统，稳定性看 增益带宽与相位裕量。

对 PMOS（Rds 大，极点低）

• 输出极点在 低频 就开始滚降增益
• 单位增益带宽（GBW）比较小
• 到达 0dB 时，相位滞后不多→ 相位裕量足，不容易振荡

对 NMOS（Rds 小，极点高）

• 输出极点在 高频 才滚降
• 环路带宽 很宽
• 到达 0dB 时，相位已经滞后很多→ 相位裕量小，容易振荡

三、明明 PMOS Rds 大、阻尼大、环路慢，为什么 LDO 瞬态响应反而比 DCDC 更快？

        LDO 的 “慢” 是环路带宽慢，DCDC 的 “慢” 是开关动作慢；LDO 是线性电阻，DCDC 是开关 + 电感储能，两者根本不是一个赛道。

---

1. 先分清两个 “快慢”：完全不是一回事

（1）前面说的：Rds 大 → 环路慢、阻尼大

这里的 “慢” 指的是：LDO 环路的单位增益带宽（GBW）比较窄也就是：反馈系统本身的调节速度有限

但它再慢，也是模拟信号连续调节，没有延时、没有周期限制。

（2）DCDC 的 “慢”：是开关频率 + 电感惯性决定的

DCDC 是离散控制：

• 一个开关周期才采样一次、调节一次

• 电流靠电感建立，电感有电流不能突变的惯性

• 典型开关频率：几百 kHz ~ 2MHz

也就是说：DCDC 最快最快，也得等下一个周期才能反应；LDO 是实时连续反应，没有周期限制。

---

2. 极端对比一看就懂

负载突变：比如电流突然变大

LDO（PMOS 型）

• 输出电压刚往下掉一点点

• 误差放大器立刻调栅极 → 调 Rds → 调电流

• 全程是连续模拟调节，ns~μs 级响应

哪怕环路带宽不高，也远快于 DCDC 的开关周期。

DCDC Buck

• 输出掉电压

• 控制器检测到 → 在下一个周期加大占空比

• 电感电流慢慢爬升 → 输出才恢复

• 响应速度被 开关周期 + 电感斜率 锁死

• 典型响应：几 μs ~ 十几 μs

所以：LDO 带宽再窄，也是实时连续调节；DCDC 频率再高，也是隔一段时间才动一下。

四、什么时候会用 NMOS LDO？

• 大电流、超低压差（靠电荷泵强行压低 Vdrop​）
• 要求 极低 Rds(on)​、小芯片面积、快瞬态
• 可接受 复杂度、成本、功耗上升 的场景
