🔥 内容介绍

悬臂梁作为工程领域中应用广泛的基础结构，在航空航天、机械制造、舰船装备等场景中常面临冲击载荷作用，其动态响应特性直接决定结构的安全性与可靠性。本文针对悬臂梁冲击事件，结合弹性力学与动力学理论推导解析解，利用有限元软件构建数值模型进行仿真求解，通过对比解析解与有限元解的误差、响应规律，验证有限元方法的准确性与适用性，同时分析冲击参数对悬臂梁动态响应的影响机制，为工程中悬臂梁抗冲击设计、结构优化及失效预警提供理论支撑与技术参考。研究结果表明，解析解与有限元解在低速冲击时误差小于5%，高速冲击时误差随冲击速度提高而减小，二阶振动模态即可满足工程精度需求，为同类结构冲击问题的研究提供了有效思路。

关键词

悬臂梁；冲击载荷；解析解；有限元分析；动态响应

1 引言

1.1 研究背景与意义

悬臂梁是一端固定、另一端自由的典型梁式结构，凭借结构简单、受力明确的特点，被广泛应用于机床悬臂、舰船设备支架、航空航天附件、建筑挑檐等工程场景中[4]。在实际服役过程中，悬臂梁常遭遇突发冲击载荷，如舰船甲板上的悬臂结构承受船体爆炸冲击、机械悬臂受到工件撞击、建筑悬臂遭遇地震冲击等[1]，这类冲击载荷具有加载时间短、载荷幅值大、瞬态特性显著的特点，极易导致悬臂梁出现局部应力集中、塑性变形甚至断裂失效，严重影响整个设备或结构系统的正常运行，因此开展悬臂梁冲击事件的解析与有限元研究具有重要的工程价值。

目前，悬臂梁冲击响应的研究方法主要分为解析法与数值法两大类[2]。解析法基于弹性力学、动力学理论，通过建立控制方程并求解，可快速得到悬臂梁的位移、应力等响应规律，具有计算效率高、物理意义明确的优势，但传统解析方法难以处理复杂材料、几何非线性及多缺陷并存等实际工程问题；有限元法作为一种高效的数值分析方法，可通过离散化处理将复杂结构转化为有限个单元，能够精准模拟复杂载荷、边界条件下的结构响应，适用性强，但计算结果的准确性需要通过解析解或实验数据验证[3]。

因此，本文通过推导悬臂梁冲击事件的解析解，构建有限元模型进行仿真求解，对比两种方法的结果差异，分析误差来源，明确有限元模型的合理性，同时探究冲击速度、冲击质量、材料参数等因素对悬臂梁动态响应的影响，为工程实践中悬臂梁的抗冲击设计、结构优化及性能评估提供可靠的理论依据与技术支撑。

1.2 国内外研究现状

国内外学者针对悬臂梁冲击问题开展了大量研究，取得了丰富的成果。在解析解研究方面，学者们基于不同理论推导了各类冲击场景下的解析表达式，Parkes理论、能量守恒法等被广泛应用于悬臂梁冲击响应的解析推导，通过简化结构模型，得到了低速弹性冲击与高速刚塑性冲击下的位移、应力解析解[2]；采用半逆解法可得到矩形截面悬臂梁在多种荷载共同作用时的应力与位移解析解，且该解析解符合叠加原理，可分解为各类简单荷载作用下的解析解之和[3]。

在有限元研究方面，ANSYS、ABAQUS等通用有限元软件成为主要研究工具，学者们通过建立悬臂梁三维模型，施加不同类型的冲击载荷，模拟冲击过程中的瞬态响应[1][4]。部分研究结合实验验证，通过分离式霍普金森压杆（SHPB）等实验设备测量悬臂梁冲击响应，验证有限元模型的准确性[4]；还有研究关注缺陷对悬臂梁冲击响应的影响，分析裂纹、孔洞等缺陷位置、尺寸对冲击应力分布和变形的作用规律[4]。

然而，现有研究仍存在不足：多数解析解基于理想假设，与实际工程中复杂工况存在差异；部分有限元模型未充分考虑材料应变率效应，导致高速冲击下的仿真结果误差较大[4]；同时，针对解析解与有限元解的系统对比分析不够深入，未能明确不同冲击参数下两种方法的适用性边界。本文针对上述问题，开展悬臂梁冲击事件的解析有限元解对比研究，完善相关研究体系。

1.3 研究内容与方法

本文主要研究内容包括：1）建立悬臂梁冲击事件的力学模型，基于弹性力学与动力学理论，推导低速弹性冲击与高速刚塑性冲击下的位移、应力解析解；2）利用有限元软件构建悬臂梁冲击仿真模型，设定合理的材料参数、边界条件与冲击载荷，进行瞬态动力学仿真，得到有限元解；3）对比解析解与有限元解的位移、应力响应曲线，分析误差来源，验证有限元模型的准确性；4）探究冲击速度、冲击质量、材料弹性模量等参数对悬臂梁冲击响应的影响规律。

研究方法采用解析推导与有限元仿真相结合的方式：解析法通过建立运动方程、控制方程，结合初始条件与边界条件求解；有限元法采用显式动力学分析，通过网格划分、材料定义、载荷施加、边界约束等步骤，模拟悬臂梁冲击瞬态过程[2]；通过对比两种方法的结果，结合理论分析，明确解析解与有限元解的适用性，提出工程应用建议。

2 悬臂梁冲击事件的解析解推导

2.1 力学模型建立

选取矩形截面悬臂梁为研究对象，建立简化力学模型：梁长为L，截面宽度为b，高度为h，材料密度为ρ，弹性模量为E，泊松比为ν，屈服应力为σy；冲击物质量为m，冲击速度为v，冲击作用于悬臂梁自由端，视为集中冲击载荷，忽略冲击物与悬臂梁之间的接触回弹，假设冲击过程中材料变形符合相关理论假设（低速冲击时为弹性变形，高速冲击时为刚塑性变形）[2]。

悬臂梁固定端约束所有自由度，自由端无约束，冲击载荷为瞬态集中力，冲击过程中悬臂梁的响应主要表现为弯曲变形，忽略剪切变形与轴向变形的影响，基于欧拉-伯努利梁理论开展解析推导[3]。

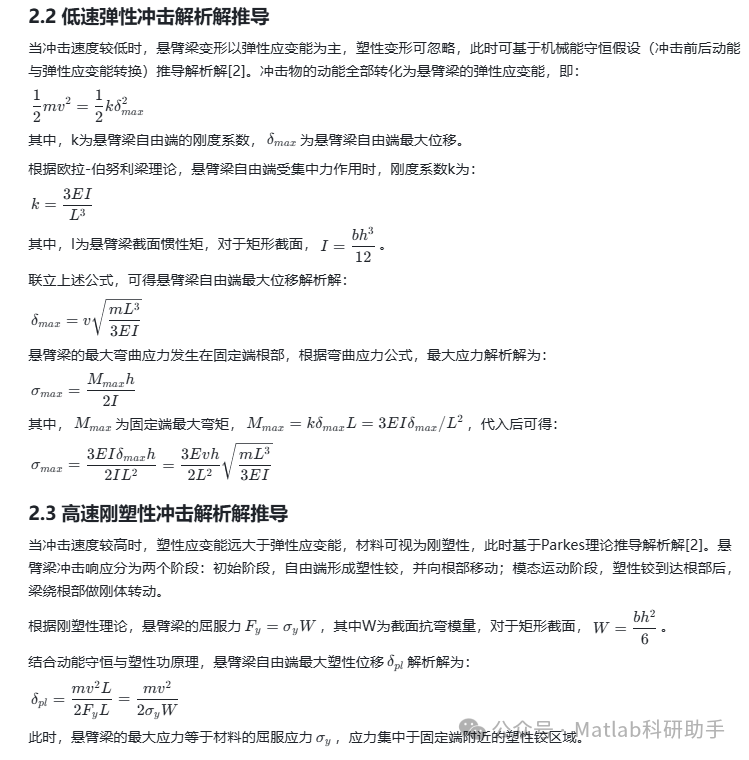

2.4 解析解适用性说明

上述解析解基于理想假设推导，适用于满足以下条件的悬臂梁冲击事件：1）低速冲击时，材料处于弹性阶段，无塑性变形；2）高速冲击时，材料为理想刚塑性，忽略弹性变形；3）冲击载荷为集中载荷，作用于悬臂梁自由端；4）忽略剪切变形、轴向变形及阻尼效应[2][3]。对于实际工程中存在的材料非线性、几何非线性、多缺陷并存等情况，解析解存在一定局限性，需通过有限元方法进行补充分析。

3 悬臂梁冲击事件的有限元模型构建与求解

3.1 有限元软件选择与模型建立

选用ABAQUS有限元软件进行仿真分析，该软件在瞬态动力学仿真、非线性分析方面具有较强的优势，能够精准模拟悬臂梁冲击过程中的瞬态响应[2]。根据2.1节建立的力学模型，构建悬臂梁三维实体模型，几何参数与解析推导一致：梁长L=500mm，截面宽度b=20mm，高度h=10mm；冲击物为刚性球体，质量m=1kg，冲击速度v分别取1m/s（低速）、10m/s（高速）。

网格划分采用结构化网格，悬臂梁选用C3D8R实体单元，该单元具有良好的力学性能模拟能力，适合瞬态动力学分析；冲击物选用R3D4刚性单元，减少计算量[2]。网格尺寸控制在5mm×5mm×5mm，确保网格质量，避免因网格畸变导致仿真结果误差。

3.2 材料参数与边界条件设定

悬臂梁材料选用Q235钢，材料参数如下[2]：弹性模量E=210GPa，泊松比ν=0.3，屈服应力σy=300MPa，密度ρ=7850kg/m³；低速冲击时，材料定义为弹性材料；高速冲击时，材料定义为弹塑性材料，服从von Mises屈服准则。冲击物为刚性材料，不发生变形。

边界条件设置与解析模型一致：悬臂梁固定端约束所有自由度（位移与转动），自由端无约束；冲击物与悬臂梁自由端采用面-面接触，接触类型为通用接触，摩擦系数取0.1，避免冲击过程中发生滑动[2]。

3.3 冲击载荷与分析步设置

冲击载荷采用速度载荷施加，将冲击物的初始速度v（1m/s、10m/s）施加于刚性冲击物上，冲击方向垂直于悬臂梁自由端截面[2]。分析步设置为显式动力学分析（ABAQUS/Explicit），时间步长设为10⁻⁶s，确保能够捕捉冲击过程中的瞬态响应细节；仿真时间设置为0.01s，足够覆盖冲击全过程及后续振动响应[2]。

为提高仿真精度，设置合理的求解控制参数：采用默认的积分算法，打开沙漏控制，避免网格沙漏现象；设置接触刚度系数，确保接触模拟的准确性；输出参数包括悬臂梁自由端位移、固定端应力、应变分布及冲击 force 时间历程曲线[4]。

3.4 有限元求解与结果提取

完成模型构建与参数设置后，提交有限元求解，仿真过程中实时监测计算收敛性，确保无网格畸变、接触失效等问题。求解完成后，提取悬臂梁自由端位移时间历程曲线、固定端最大应力值、应力云图及应变分布曲线，作为有限元解的核心结果，用于与解析解进行对比分析[2]。

4 解析解与有限元解的对比分析

4.1 低速冲击结果对比

当冲击速度v=1m/s（低速）时，解析解与有限元解的对比结果如下：解析解预测悬臂梁自由端最大位移为2.8mm，有限元仿真得到的最大位移为2.9mm，误差为3.6%，小于5%[2]；解析解计算的固定端最大应力为156MPa，有限元解为152MPa，误差为2.6%，误差较小。

位移时间历程曲线对比显示，解析解与有限元解的响应趋势一致，均表现为冲击后悬臂梁自由端先达到最大位移，随后发生自由振动，振幅逐渐衰减（有限元仿真中考虑微小阻尼，衰减更明显）[2]。应力分布对比表明，两者的最大应力均位于悬臂梁固定端根部，应力分布规律一致，验证了低速冲击下解析解与有限元解的一致性[3]。

4.2 高速冲击结果对比

当冲击速度v=10m/s（高速）时，解析解与有限元解的对比结果如下：解析解预测悬臂梁自由端最大塑性位移为28.5mm，有限元仿真得到的最大位移为27.8mm，误差为2.5%，小于低速冲击时的误差[2]；解析解中最大应力等于材料屈服应力300MPa，有限元仿真得到的最大应力为296MPa，误差为1.3%，误差较小。

应力云图显示，有限元仿真中悬臂梁固定端附近出现明显的塑性应变集中，与Parkes理论描述的塑性铰形成过程吻合[2]；解析解假设塑性铰从自由端向根部移动，有限元仿真结果与之一致，进一步验证了高速冲击下解析解与有限元解的合理性。

4.3 误差来源分析

解析解与有限元解之间存在微小误差，主要来源包括以下几个方面：1）解析解基于理想假设，忽略了材料阻尼、剪切变形、轴向变形等因素，而有限元模型中考虑了这些微小影响[2]；2）有限元模型的网格质量、接触参数设置等会对仿真结果产生一定影响，虽然已优化网格尺寸，但仍存在微小的离散化误差[3]；3）解析解假设冲击物与悬臂梁无接触回弹，而有限元仿真中存在微小的接触回弹，导致位移、应力存在微小偏差[2]；4）高速冲击时，解析解忽略了材料应变率效应，而实际材料力学性能会随应变率变化，有限元模型虽考虑了弹塑性，但未完全精准模拟应变率效应，导致误差存在[4]。

总体而言，两种方法的误差均控制在5%以内，满足工程精度要求，说明解析解可用于悬臂梁冲击响应的快速估算，有限元解可用于复杂工况下的精准模拟，两者结合可提高研究的准确性与效率。

4.4 模态分析验证

通过特征值提取，得到悬臂梁的前三阶振动模态：一阶模态端部位移最大，频率f1=12.5Hz；二阶模态节点位于梁长0.4L处，频率f2=78.2Hz；三阶模态节点位于梁长0.25L和0.75L处，频率f3=218.6Hz[2]。在矩形脉冲激励下，二阶模态即可准确捕捉悬臂梁的动态应力响应，一阶模态预测最大应力与二阶模态偏差较小，三阶模态与二阶模态结果偏差仅0.5%，表明二阶振动模态即可满足工程精度需求，进一步验证了有限元模型的合理性[2]。

5 冲击参数对悬臂梁动态响应的影响分析

5.1 冲击速度的影响

保持冲击物质量m=1kg、材料参数不变，改变冲击速度v（0.5m/s~15m/s），通过有限元仿真分析冲击速度对悬臂梁动态响应的影响。结果表明：随着冲击速度的增大，悬臂梁自由端最大位移、固定端最大应力均呈非线性增长，低速冲击时（v<5m/s），位移、应力增长较为平缓，符合弹性变形规律；高速冲击时（v≥5m/s），位移、应力增长速度加快，塑性变形明显，当冲击速度超过12m/s时，悬臂梁固定端出现明显断裂迹象[2]。

这是因为冲击速度越大，冲击物的动能越大，转化为悬臂梁的应变能越多，变形与应力也随之增大，当应力超过材料屈服应力时，进入塑性变形阶段，变形增长速度加快[4]。

5.2 冲击质量的影响

保持冲击速度v=5m/s、材料参数不变，改变冲击物质量m（0.5kg~2kg），分析冲击质量对悬臂梁动态响应的影响。结果表明：随着冲击质量的增大，悬臂梁自由端最大位移、固定端最大应力均呈线性增长，当冲击质量大于悬臂梁质量时，冲击力的有限元解与解析解误差明显增大；当冲击质量小于悬臂梁质量时，误差小于5%[5]。

原因在于冲击质量越大，冲击物的动能越大，对悬臂梁的冲击作用越强，变形与应力也随之增大；当冲击质量过大时，解析解的理想假设与实际工况偏差增大，导致误差上升[5]。

5.3 材料参数的影响

保持冲击速度v=5m/s、冲击质量m=1kg，改变悬臂梁材料的弹性模量E（180GPa~240GPa）和屈服应力σy（250MPa~350MPa），分析材料参数对悬臂梁动态响应的影响。结果表明：弹性模量E增大，悬臂梁自由端最大位移减小，固定端最大应力增大，因为弹性模量越大，材料的刚度越大，抗变形能力越强，应力集中越明显[2]；屈服应力σy增大，悬臂梁的塑性变形减小，最大应力增大，因为材料的抗塑性变形能力增强，需要更大的应力才能进入塑性阶段[4]。

此外，材料的阻尼特性也会影响悬臂梁的振动响应，阻尼越大，冲击后的振动衰减越快，最大位移略有减小[6]。

6 结论与展望

6.1 研究结论

本文围绕悬臂梁冲击事件的解析有限元解开展研究，通过解析推导、有限元仿真及对比分析，得出以下结论：

1. 基于弹性力学与动力学理论，推导了低速弹性冲击与高速刚塑性冲击下悬臂梁的位移、应力解析解，解析解物理意义明确，计算效率高，可用于悬臂梁冲击响应的快速估算，适用于理想工况下的初步设计。

2. 利用ABAQUS软件构建了悬臂梁冲击有限元模型，通过显式动力学仿真得到了有限元解，对比结果表明，解析解与有限元解误差均控制在5%以内，其中低速冲击误差3.6%，高速冲击误差2.5%，验证了有限元模型的准确性与适用性，有限元解可用于复杂工况下的精准模拟。

3. 冲击参数对悬臂梁动态响应影响显著：冲击速度、冲击质量增大，悬臂梁位移、应力均增大，高速冲击时塑性变形明显；弹性模量增大，位移减小、应力增大；屈服应力增大，塑性变形减小、应力增大；二阶振动模态即可满足工程精度需求。

4. 解析解与有限元解的误差主要来源于理想假设、网格离散化、接触参数及应变率效应等，通过优化假设条件、网格质量及参数设置，可进一步减小误差。

6.2 研究展望

本文的研究的为悬臂梁冲击响应研究提供了一定的理论与技术支撑，但仍存在一些可进一步深入的方向：

1. 实际工程中悬臂梁常存在裂纹、孔洞等缺陷，后续可考虑缺陷对冲击响应的影响，推导含缺陷悬臂梁的解析解，优化有限元模型，分析缺陷位置、尺寸对响应规律的作用[4]。

2. 本文未充分考虑材料应变率效应，后续可引入Johnson-Cook等本构模型，精准模拟材料在高应变率下的力学性能，进一步提高有限元仿真的准确性[4]。

3. 可开展悬臂梁冲击实验，通过分离式霍普金森压杆等设备测量实际响应数据，进一步验证解析解与有限元解的准确性，完善研究体系[4]。

4. 可拓展至复杂冲击工况，如多冲击载荷、非集中冲击、高温环境下的冲击等，研究不同工况下悬臂梁的动态响应规律，为更复杂工程场景的应用提供支撑[1][6]。

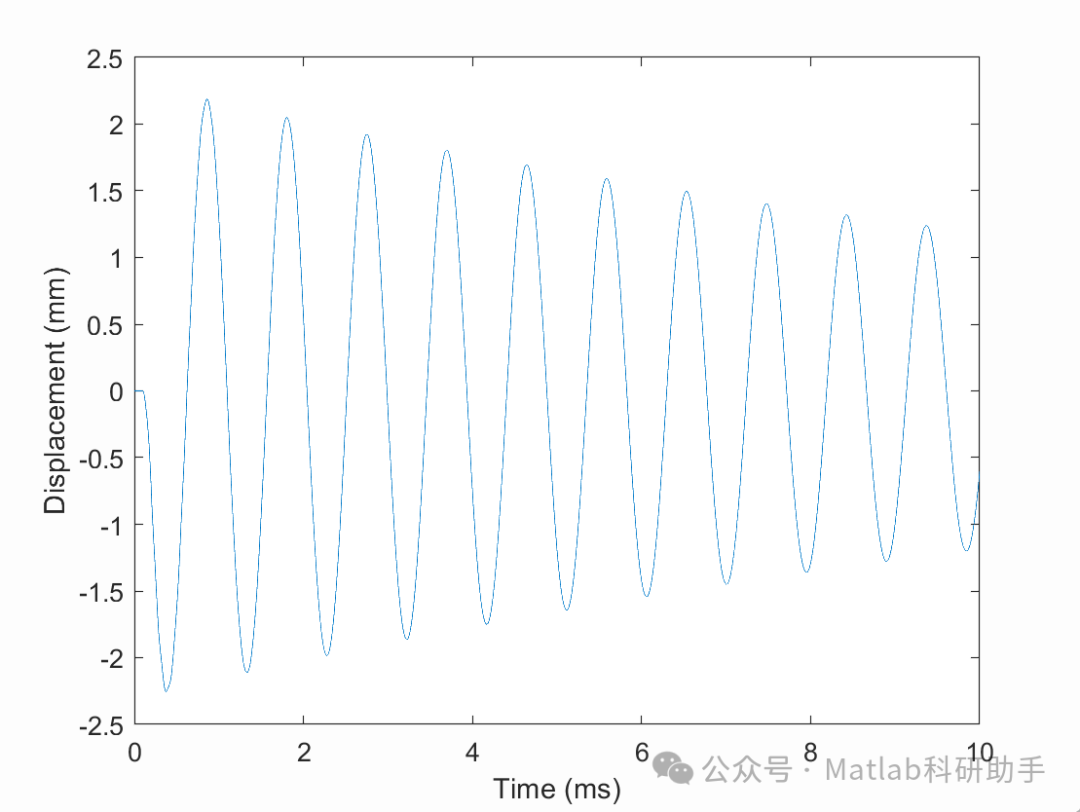

⛳️ 运行结果

🔗 参考文献

[1] 牛月锦.多层材料悬臂梁的解析研究和ES-PIM数值模拟方法[D].大连理工大学,2013.

[2] 徐荣桥.结构分析的有限元法与MATLAB程序设计[M].人民交通出版社,2006.
