🔥 内容介绍

1 模型研究背景与意义

随着分布式电源（如光伏、风电）在电力系统中的渗透率不断提升，传统电力系统中同步发电机主导的惯性支撑和阻尼调节能力被大幅削弱。分布式电源多通过并网逆变器接入电网，而传统并网逆变器惯性小、阻尼弱，易导致系统频率波动、功率振荡，严重影响电力系统的稳定性和供电可靠性。

虚拟同步发电机（VSG）技术通过控制算法模拟同步发电机的机电特性，为电网提供虚拟惯量和阻尼支撑，有效改善逆变器的调频调压能力，成为解决新型电力系统稳定性问题的核心技术之一。然而，传统VSG采用固定惯量和阻尼系数控制，难以适应电网负荷突变、新能源出力波动等复杂工况——增大虚拟惯量可延缓频率变化速率，但会导致功率超调增加、调节时间延长；增大阻尼系数可抑制振荡，但会引入稳态功率误差，二者存在固有矛盾。

基于此，本文设计虚拟同步发电机惯量阻尼自适应控制仿真模型，通过实时监测系统运行状态（如频率偏差、频率变化率），动态调整虚拟惯量和阻尼系数，实现惯量与阻尼的协同优化，解决固定参数控制的局限性，提升VSG系统的动态响应速度、稳定性和抗扰动能力，为VSG技术的工程应用提供理论支撑和仿真依据。

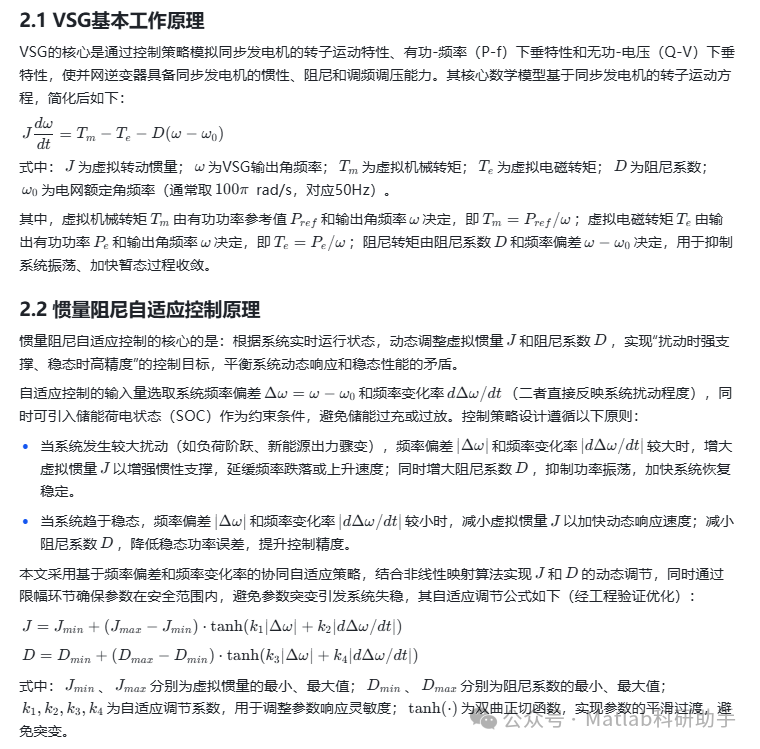

2 仿真模型核心原理

3 仿真模型搭建（基于MATLAB/Simulink）

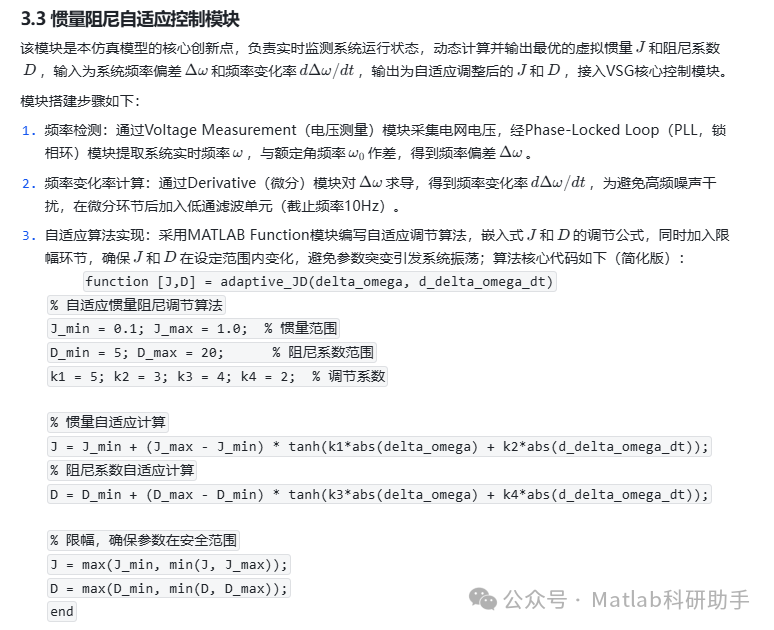

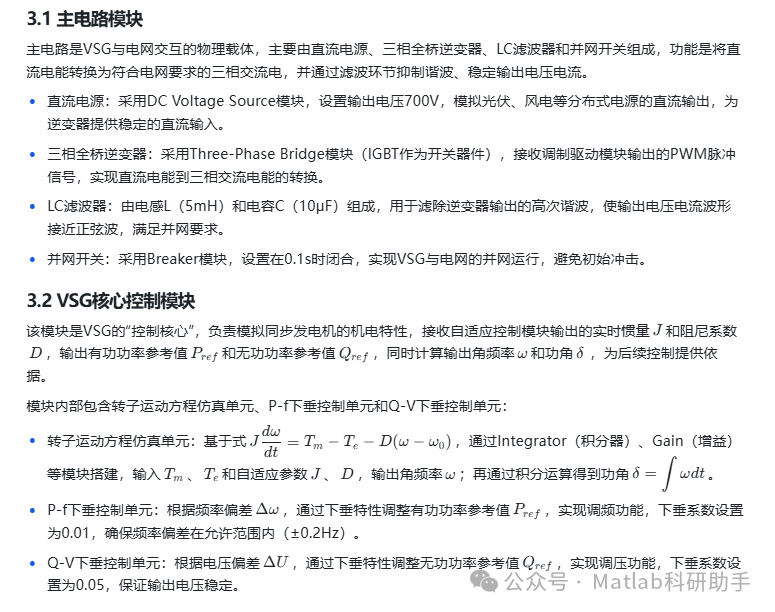

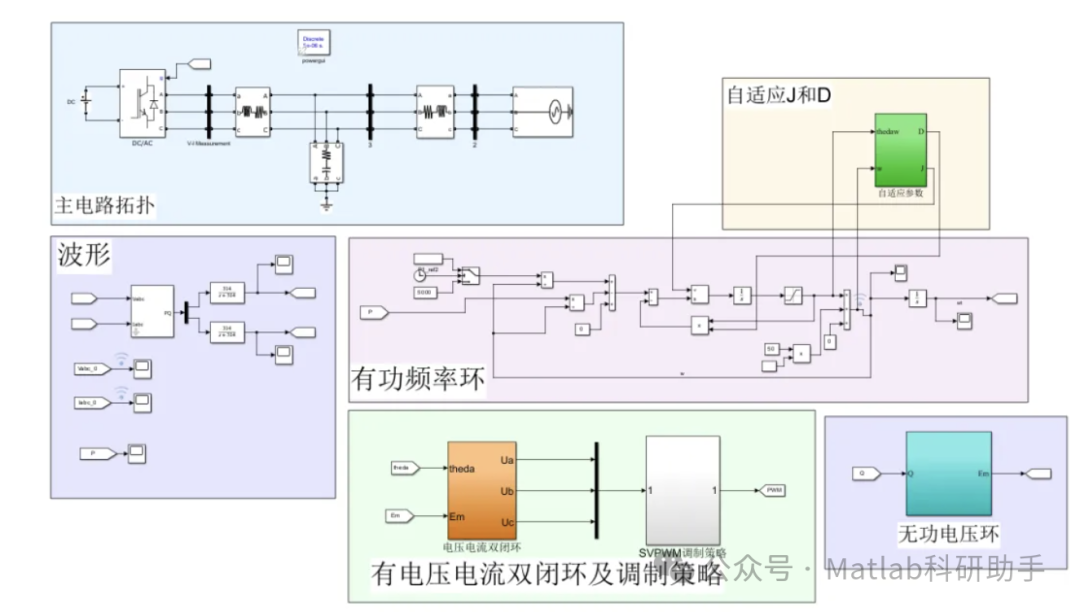

本仿真模型采用MATLAB 2018b及以上版本搭建，整体分为主电路模块、VSG核心控制模块、惯量阻尼自适应控制模块、电压电流双闭环控制模块、调制驱动模块和监测模块，各模块协同工作，实现VSG惯量阻尼自适应控制的完整功能，模型整体结构如图1（示意图）所示，各模块详细设计如下。

4 模型优化与改进方向

本文搭建的仿真模型虽能实现惯量阻尼自适应控制的核心功能，但仍有进一步优化空间，结合现有研究成果和工程需求，提出以下改进方向：

• 引入储能SOC约束：在自适应算法中加入储能荷电状态（SOC）反馈，当SOC接近上限或下限时，调整$$J$$和$$D$$的调节范围，避免储能过充或过放，保护储能设备，提升系统运行安全性。

• 优化自适应算法：目前采用的双曲正切函数调节算法可进一步优化，可引入RBF神经网络、模糊控制或深度强化学习（DDPG）等智能算法，实现$$J$$和$$D$$的精准调节，适应更复杂的电网工况（如新能源出力随机波动）。

• 增加多VSG并联仿真：现有模型为单VSG并网仿真，可扩展为多VSG并联场景，设计分布式自适应控制策略，解决多VSG之间的功率分配不均问题，提升模型的工程适用性。

• 考虑电网畸变影响：在频率检测环节加入抗畸变算法，采用二阶广义积分器（SOGI）等结构，提升频率检测的准确性，使模型在电网电压畸变（THD>5%）场景下仍能稳定运行。

5 总结

本文围绕虚拟同步发电机（VSG）惯量阻尼自适应控制，完成了仿真模型的搭建、验证与分析，核心工作如下：首先，阐述了VSG的基本原理和惯量阻尼自适应控制的核心思想，解决了传统固定参数控制的固有矛盾；其次，基于MATLAB/Simulink搭建了包含主电路、VSG核心控制、自适应控制等模块的完整仿真模型，明确了各模块的设计思路和参数设置；最后，通过稳态和负荷扰动场景的仿真，验证了模型的有效性和优越性，对比分析表明，自适应控制能够显著提升系统的动态响应和稳定性。

本仿真模型为VSG惯量阻尼自适应控制的研究提供了可靠的仿真平台，可用于后续算法优化、参数调试和工程应用参考，同时提出的改进方向为模型的进一步完善和扩展提供了思路，助力VSG技术在新型电力系统中的推广和应用。

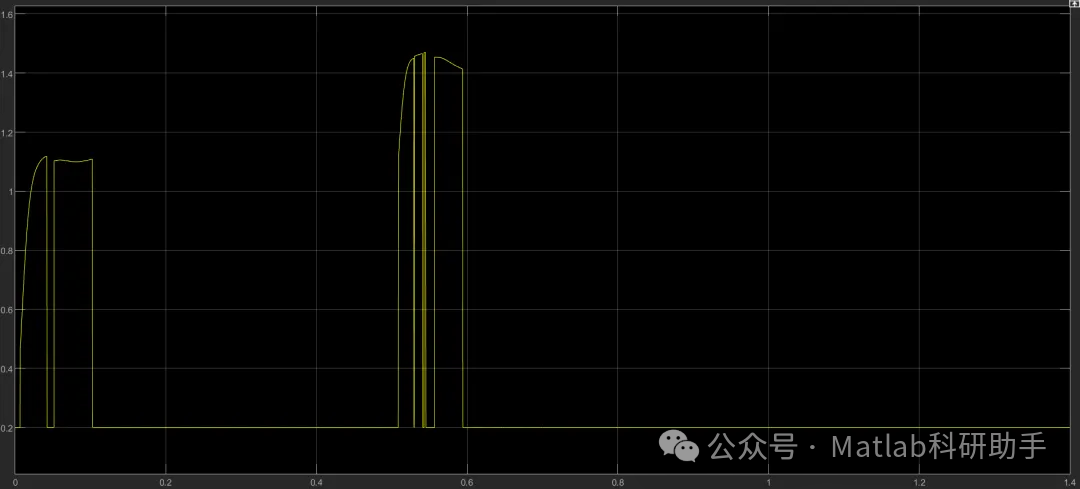

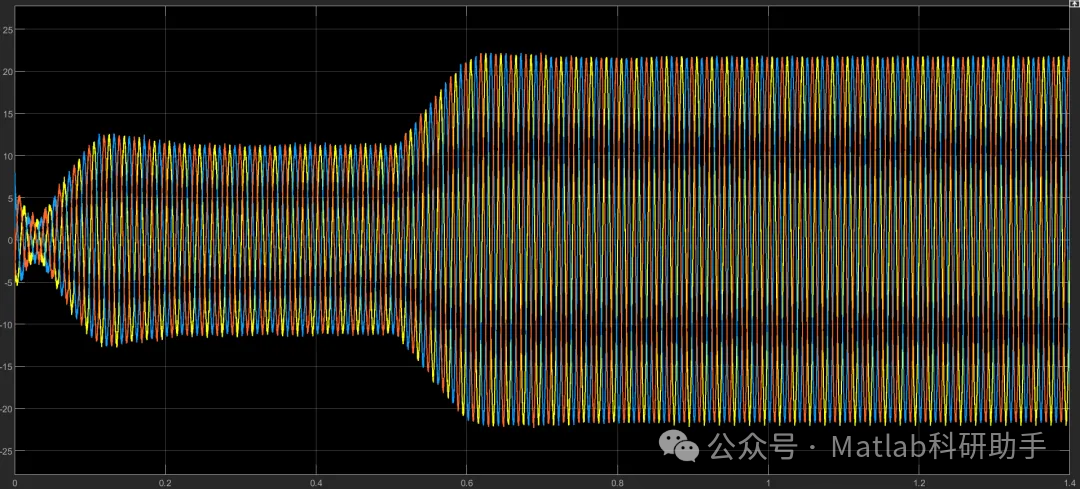

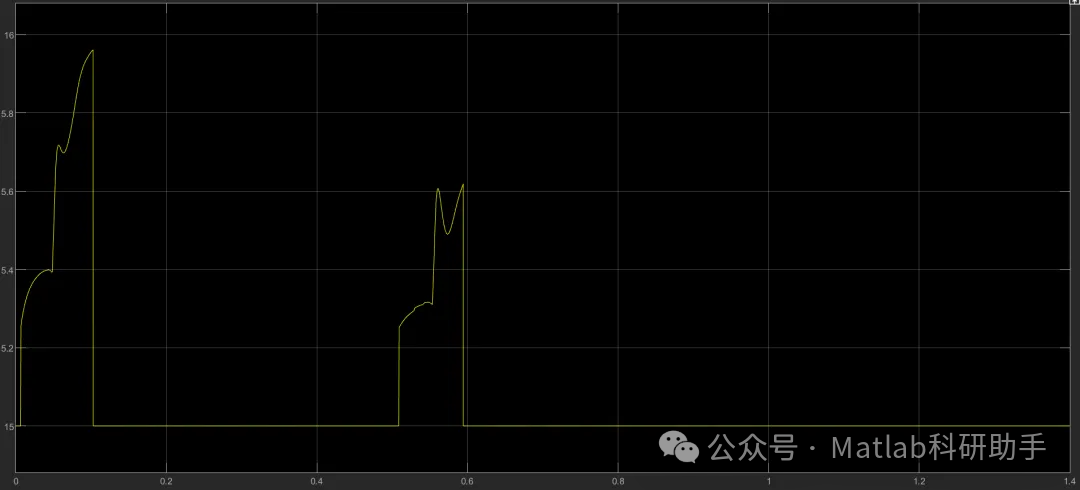

⛳️ 运行结果

🔗 参考文献

[1] 宋琼,张辉,孙凯,等.多微源独立微网中虚拟同步发电机的改进型转动惯量自适应控制[J].中国电机工程学报, 2017, 37(2):12.DOI:10.13334/j.0258-8013.pcsee.161658.

[2] 李东东,朱钱唯,程云志,等.基于自适应惯量阻尼综合控制算法的虚拟同步发电机控制策略[J].电力自动化设备, 2017, 37(11):6.DOI:10.16081/j.issn.1006-6047.2017.11.012.

📣 部分代码
