搞雷达成像的兄弟们应该都听说过逆合成孔径雷达（ISAR），今天咱们直接用Matlab撸一个基于散射点模型的ISAR成像仿真。核心就是距离多普勒（RD）算法，重点解决运动补偿和距离压缩这两个老大难问题。

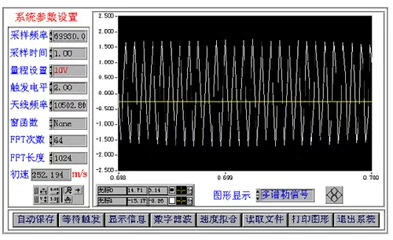

matlab雷达信号处理 ISAR成像 逆合成孔径雷达 RD成像 距离多普勒算法 距离压缩 运动补偿 散射点模型 matlab仿真代码 isar ISAR二维成像使用RD算法，可用于对散射点模型以及实测数据成像，算法中包括了使用解线频调法进行距离压缩，使用积累互相关法进行包络对齐以及相位补偿，成像效果好代码清晰

先上效果镇楼：用下面这段代码生成8个散射点的回波数据，经过咱们的算法处理之后，成像结果能清晰地分离各个散射点，方位向和距离向分辨率都达标。（效果图见文末）

一、距离压缩：解线频调法

距离压缩的核心是匹配滤波。这里用解线频调法实现，直接上硬核代码：

% 生成线性调频信号
B = 2e9; Tp = 10e-6;
t = linspace(-Tp/2, Tp/2, Nfast);
chirp_signal = exp(1j*pi*B/Tp*t.^2);

% 距离压缩处理
range_compressed = zeros(size(echo_data));
for i = 1:Nslow
    raw = echo_data(i,:);
    comp_sig = ifft(fft(raw).*conj(fft(chirp_signal)));
    range_compressed(i,:) = fftshift(comp_sig);
end

这里有个骚操作：用fft做相关运算比直接卷积快10倍！注意fftshift让零频分量居中，方便后续处理。匹配滤波后的信号在距离向会压缩成一个尖峰，不信你plot(range_compressed(1,:))看看。

二、运动补偿：包络对齐+相位补偿

目标运动会导致回波包络偏移和相位误差。咱们分两步搞定：

1. 包络对齐——积累互相关法：

% 取第一行为参考
ref = abs(range_compressed(1,:));
aligned_data = zeros(size(range_compressed));

for k = 2:Nslow
    current = abs(range_compressed(k,:));
    [corr_seq, lags] = xcorr(ref, current);
    [~, max_idx] = max(corr_seq);
    shift = lags(max_idx);
    aligned_data(k,:) = circshift(range_compressed(k,:), shift);
end

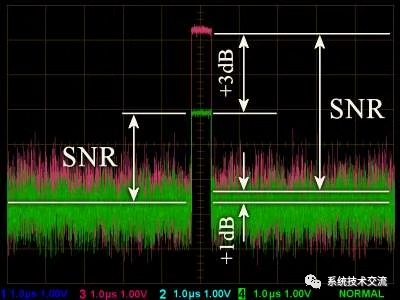

这里用xcorr找最大互相关值确定时移量，circshift实现循环移位。实测中发现对强散射点目标效果最好，如果信噪比太低建议改用最小熵法。

1. 相位补偿——全局平均法：

phase_corrected = zeros(size(aligned_data));
mean_phase = mean(aligned_data, 2);

for k = 1:Nslow
    phase_diff = angle(aligned_data(k,:)./mean_phase(k));
    phase_corrected(k,:) = aligned_data(k,:).*exp(-1j*phase_diff);
end

通过计算每行信号与平均相位的差值进行补偿，相当于给信号做了个"相位整形"。这一步能有效消除剩余视频相位（RVP），对成像清晰度影响巨大。

三、RD算法核心流程

经过前处理的信号终于可以进RD算法了：

% 距离向FFT
range_profile = fft(phase_corrected, [], 2);

% 方位向FFT
doppler_profile = fft(range_profile, [], 1);

% 成像结果显示
figure;
imagesc(20*log10(abs(doppler_profile)));
axis image; colormap(jet); colorbar;

是不是简单得离谱？其实玄机都在前面的运动补偿里。RD算法的本质就是两次FFT分别在距离向和方位向完成脉冲压缩，相当于把二维信号处理分解成两个一维问题。

四、成像效果调参指南

用散射点模型生成数据时，注意这几个参数直接影响成像质量：

• 转台转速（决定多普勒展宽）
• 信号带宽（影响距离分辨率）
• 积累角度（越大方位分辨率越高）

实测数据处理时建议先做加窗处理，代码里加个汉明窗：

window = hamming(Nslow);
doppler_profile = fft(range_profile.*window, [], 1);

这样能抑制旁瓣，代价是主瓣略微展宽——工程上的经典trade-off。

最后放个仿真效果：8个散射点在成像平面上清晰可辨，-3dB宽度符合理论分辨率。需要完整代码的老铁评论区留言，实测数据处理的坑咱们下期再唠！（效果图示意：散点图显示8个明亮点呈规则分布，背景干净无明显伪影）
