一、前言

在自动驾驶领域，车辆横向轨迹跟踪是确保行驶安全与精准性的关键任务。模型预测控制（MPC）因其能处理多约束、多目标优化问题而被广泛应用。而结合神经网络（NN）或自适应神经模糊系统（ANFIS）对MPC进行优化，能进一步提升其性能。本文将深入探讨基于这两种优化方式的离散MPC在自动驾驶车辆横向轨迹跟踪中的应用，并给出相关模型与代码示例。

二、三自由度车辆动力学基础

在研究轨迹跟踪算法前，先简单了解下三自由度车辆动力学模型。此模型考虑车辆的侧向运动、横摆运动和纵向运动。在横向轨迹跟踪中，侧向运动和横摆运动是重点关注对象。侧向力与横摆力矩的平衡决定了车辆的横向运动状态。

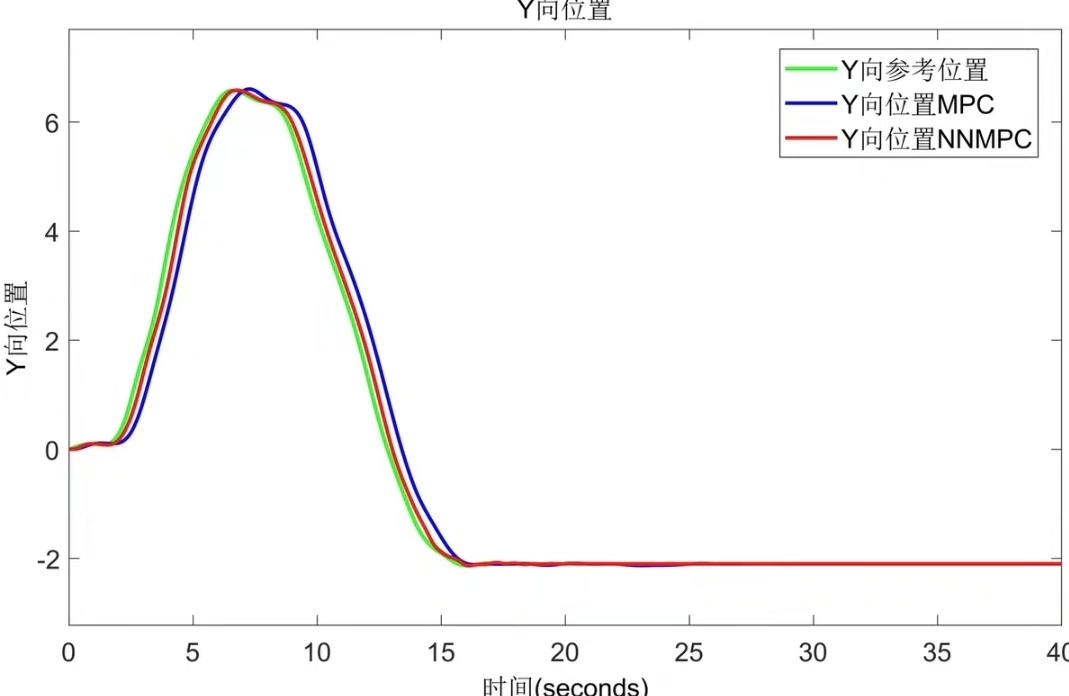

三、基于神经网络NN的离散MPC对比模型

1. 自适应参数介绍

• Np（预测时域）：决定了MPC预测未来状态的步数，较长的Np能考虑更远的未来状态，但计算量会增加。
• Nc（控制时域）：表示控制输入的作用步数，一般Nc <= Np。
• Q（状态权重矩阵）：用于权衡不同状态变量的重要性，例如对车辆横向位置偏差赋予较大权重，可使MPC更关注该状态的调整。
• R（控制输入权重矩阵）：调节控制输入的变化幅度，防止控制量过大导致车辆不稳定。

2. 模型构建

假设离散状态空间模型为：$x{k + 1} = Adxk + Bduk$，其中$xk$是离散时间$k$的状态向量，$uk$是控制输入向量，$Ad$和$B_d$是离散化后的系统矩阵。

MPC的目标函数可写为：

\[J = \sum{i = 1}^{Np} (x{k + i|k}^TQx{k + i|k} + u{k + i - 1|k}^TRu_{k + i - 1|k})\]

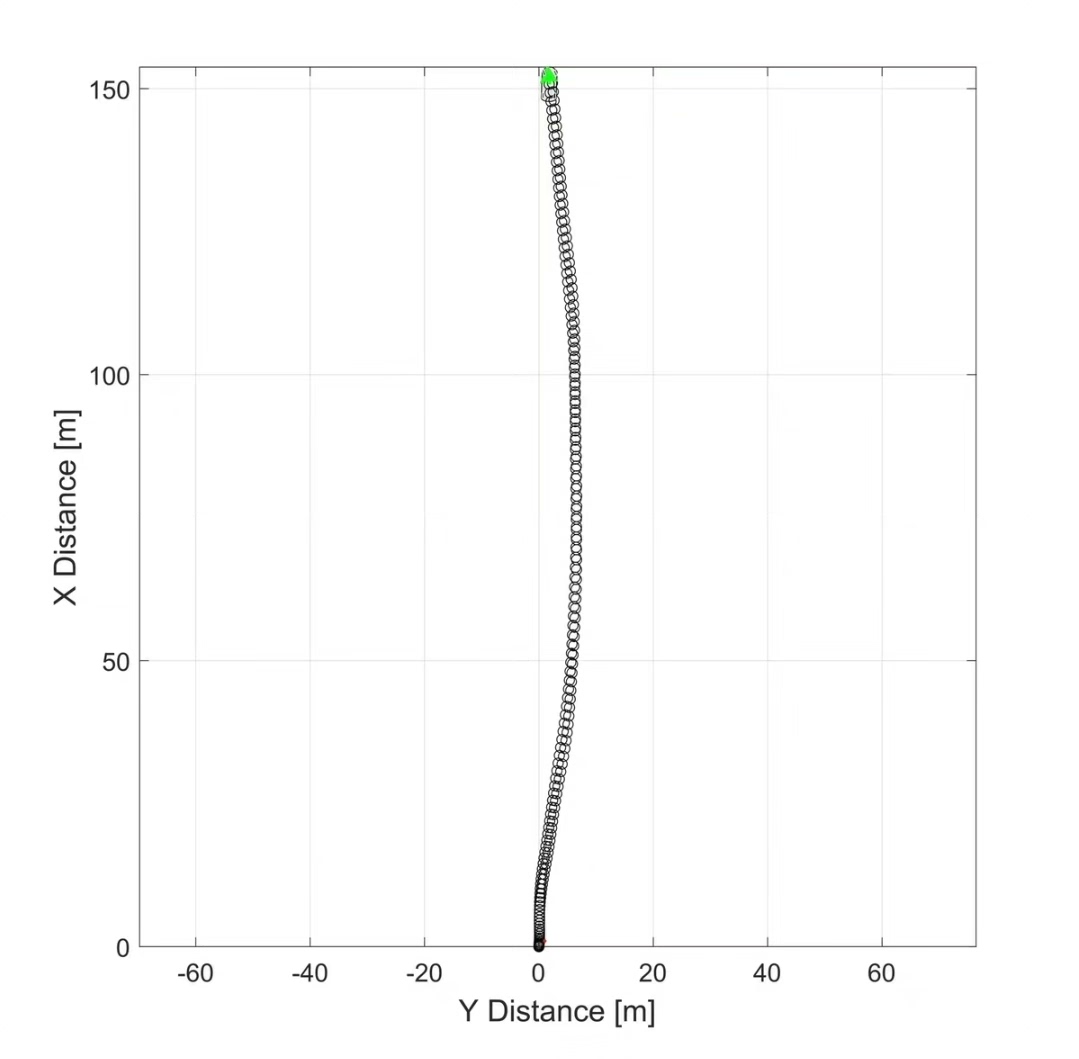

轨迹跟踪算法-基于神经网络NN或自适应神经模糊系统ANFIS优化模型预测控制MPC 的自动驾驶车辆横向轨迹跟踪 包含： 1.参考文献； 2.基于神经网络NN的自适应参数（Np、Nc、Q、R 等）的离散 MPC对比模型和代码； 3.基于自适应神经模糊系统ANFIS的自适应参数（Np、Nc、Q、R 等）的离散 MPC对比模型和代码； 三自由度车辆动力学

这里，$x{k + i|k}$是基于时刻$k$预测的时刻$k + i$的状态，$u{k + i - 1|k}$是基于时刻$k$预测的时刻$k + i - 1$的控制输入。

3. 代码示例（Python + CasADi）

import casadi as ca

# 定义参数
Np = 10
Nc = 5
nx = 4  # 假设状态维度
nu = 2  # 假设控制输入维度

Q = ca.diagcat([10, 1, 1, 1])  # 状态权重矩阵
R = ca.diagcat([1, 1])  # 控制输入权重矩阵

# 定义符号变量
x = ca.MX.sym('x', nx)
u = ca.MX.sym('u', nu)

# 离散化系统矩阵（假设已离散化）
A_d = ca.MX.sym('A_d', nx, nx)
B_d = ca.MX.sym('B_d', nx, nu)

# 预测状态
X = ca.MX.sym('X', nx, Np + 1)
U = ca.MX.sym('U', nu, Nc)

J = 0
for i in range(Np):
    if i < Nc:
        J = J + (X[:, i].T @ Q @ X[:, i]) + (U[:, i].T @ R @ U[:, i])
    else:
        J = J + (X[:, i].T @ Q @ X[:, i])

    # 状态更新
    if i < Np:
        X_next = A_d @ X[:, i] + B_d @ (U[:, i] if i < Nc else ca.MX.zeros(nu, 1))
        g = X_next - X[:, i + 1]
        ca.substitute(X, i + 1, X_next)

# 构建优化问题
OPT_variables = ca.vertcat(ca.reshape(X, -1, 1), ca.reshape(U, -1, 1))
nlp_prob = {'f': J, 'x': OPT_variables, 'g': ca.reshape(g, -1, 1)}
solver = ca.nlpsol('solver', 'ipopt', nlp_prob)

# 初始条件和参数设置
x0 = ca.DM.zeros(nx)
u0 = ca.DM.zeros(nu)
args = {'x0': ca.vertcat(ca.reshape(ca.repmat(x0, 1, Np + 1), -1, 1), ca.reshape(ca.repmat(u0, 1, Nc), -1, 1)),
        'lbg': ca.DM.zeros((nx * Np, 1)), 'ubg': ca.DM.zeros((nx * Np, 1))}

# 求解
sol = solver(**args)

代码分析

• 首先定义了预测时域Np、控制时域Nc、状态维度nx和控制输入维度nu，以及状态权重矩阵Q和控制输入权重矩阵R。
• 然后通过CasADi库定义了符号变量，包括状态x、控制输入u、离散化系统矩阵Ad和Bd，以及预测状态X和控制输入U。
• 在构建目标函数J时，通过循环对预测时域内的状态和控制输入进行加权求和。
• 状态更新部分通过系统离散模型实现，将预测状态与实际状态的偏差作为约束条件。
• 最后构建优化问题并使用IPOPT求解器进行求解。

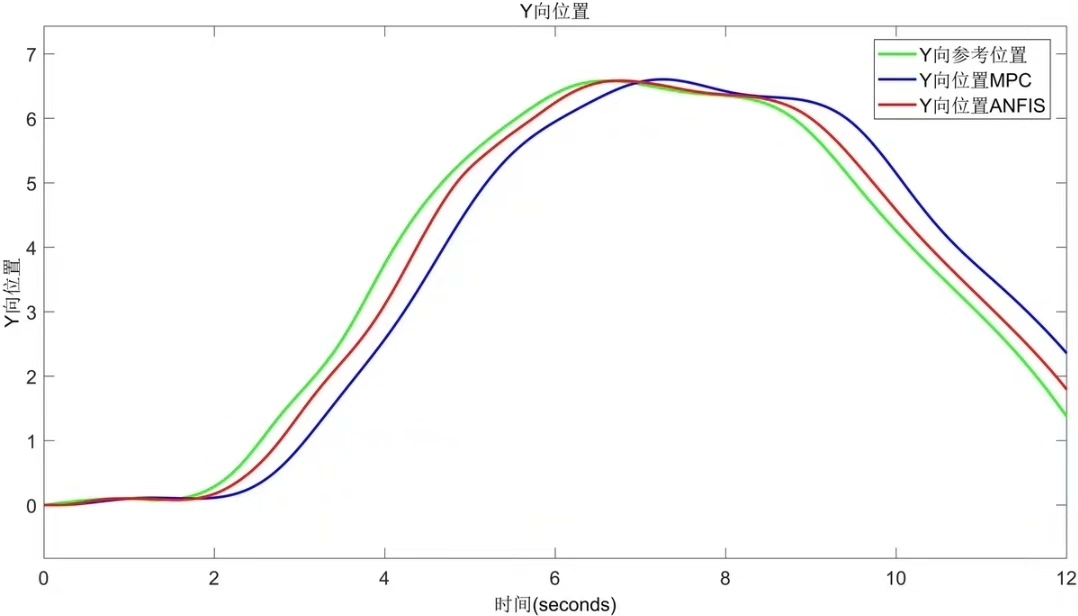

四、基于自适应神经模糊系统ANFIS的离散MPC对比模型

1. 自适应参数及ANFIS原理

与NN类似，ANFIS也用于自适应调整Np、Nc、Q、R等参数。ANFIS结合了神经网络的学习能力和模糊逻辑系统的语言表达能力。它通过输入输出数据对进行学习，自动生成模糊规则和隶属度函数，以适应不同的工况。

2. 模型构建

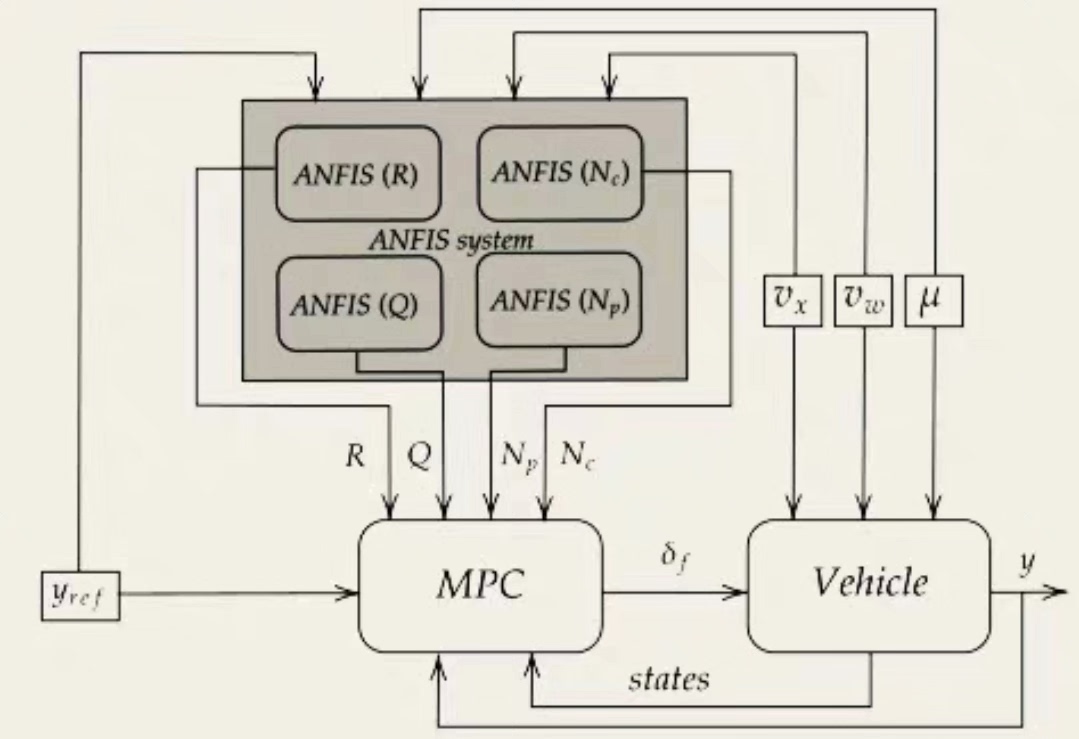

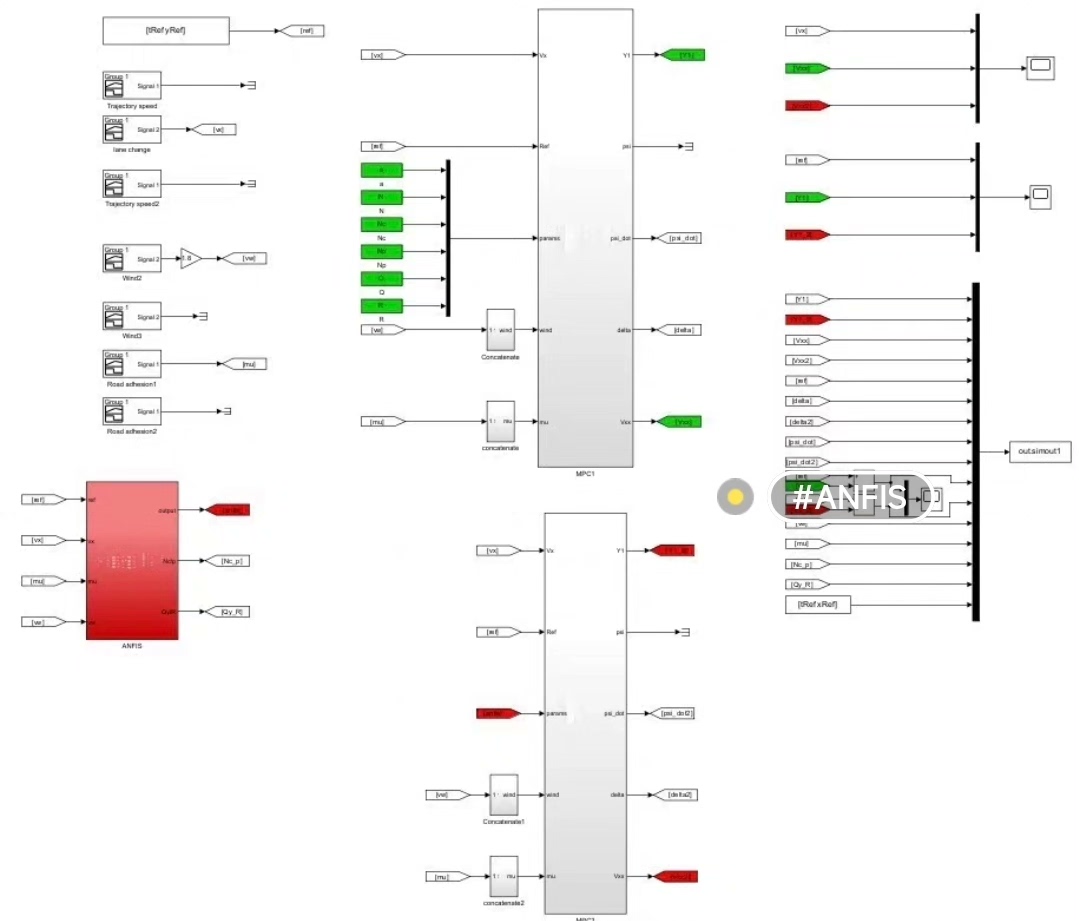

基于ANFIS的离散MPC，首先要训练ANFIS模型以得到合适的参数。假设输入为车辆当前状态和轨迹偏差等信息，输出为优化后的Np、Nc、Q、R。训练完成后，将这些参数代入离散MPC模型中，与上述NN优化的MPC类似，构建目标函数和状态更新方程。

3. 代码示例（Python + Skfuzzy）

import numpy as np
import skfuzzy as fuzz
from skfuzzy import control as ctrl

# 定义输入变量
input_state = ctrl.Antecedent(np.arange(-10, 10, 0.1),'state')
input_error = ctrl.Antecedent(np.arange(-5, 5, 0.1), 'error')

# 定义输出变量
output_Np = ctrl.Consequent(np.arange(5, 20, 1), 'Np')
output_Nc = ctrl.Consequent(np.arange(1, 10, 1), 'Nc')
output_Q1 = ctrl.Consequent(np.arange(1, 20, 1), 'Q1')
output_R1 = ctrl.Consequent(np.arange(0.1, 5, 0.1), 'R1')

# 定义隶属度函数
input_state['low'] = fuzz.trimf(input_state.universe, [-10, -5, 0])
input_state['medium'] = fuzz.trimf(input_state.universe, [-5, 0, 5])
input_state['high'] = fuzz.trimf(input_state.universe, [0, 5, 10])

input_error['negative'] = fuzz.trimf(input_error.universe, [-5, -2.5, 0])
input_error['zero'] = fuzz.trimf(input_error.universe, [-2.5, 0, 2.5])
input_error['positive'] = fuzz.trimf(input_error.universe, [0, 2.5, 5])

output_Np['small'] = fuzz.trimf(output_Np.universe, [5, 10, 15])
output_Np['medium'] = fuzz.trimf(output_Np.universe, [10, 15, 20])
output_Np['large'] = fuzz.trimf(output_Np.universe, [15, 20, 25])

# 省略其他输出变量隶属度函数定义

# 定义模糊规则
rule1 = ctrl.Rule(input_state['low'] & input_error['negative'], output_Np['small'])
# 省略其他规则定义

# 创建控制系统
system = ctrl.ControlSystem([rule1])
simulator = ctrl.ControlSystemSimulation(system)

# 训练数据（假设已有训练数据）
training_states = np.random.uniform(-10, 10, 100)
training_errors = np.random.uniform(-5, 5, 100)

for state, error in zip(training_states, training_errors):
    simulator.input['state'] = state
    simulator.input['error'] = error
    simulator.compute()
    optimized_Np = simulator.output['Np']
    # 类似获取其他优化参数

# 将优化参数代入离散MPC（此处省略离散MPC部分代码，与上述NN优化类似）

代码分析

• 首先使用Skfuzzy库定义了输入变量（如车辆状态inputstate和轨迹偏差inputerror）和输出变量（如优化后的Np、Nc等）。
• 为输入输出变量定义了隶属度函数，例如对于输入状态定义了“low”“medium”“high”三种隶属度函数。
• 通过定义模糊规则，如rule1，将输入变量与输出变量联系起来。
• 创建控制系统并使用假设的训练数据进行训练，获取优化后的参数，后续可将这些参数代入离散MPC模型中。

五、参考文献

[1] Rajamani, R. (2012). Vehicle Dynamics and Control. Springer.

[2] Wang, L. X. (1994). Adaptive Fuzzy Systems and Control: Design and Stability Analysis. Prentice Hall.

[3] Haykin, S. (2009). Neural Networks and Learning Machines. Pearson Prentice Hall.

六、总结

本文介绍了基于神经网络NN和自适应神经模糊系统ANFIS优化离散MPC的自动驾驶车辆横向轨迹跟踪模型，并给出了相关代码示例。NN和ANFIS都为MPC参数的自适应调整提供了有效途径，实际应用中可根据具体需求和系统特点选择合适的优化方式，以提升自动驾驶车辆横向轨迹跟踪的性能。
