一、三维激光扫描技术简介

1.定义

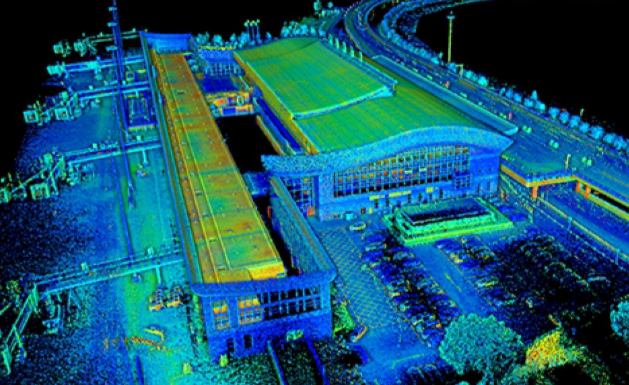

三维激光扫描技术，又称“实景复制技术”，是一种通过高速激光扫描测量的方法，以非接触、主动式的方式，高精度、高密度、高效率地获取被测对象表面三维坐标数据（即“点云数据”）的技术手段。它利用激光测距原理，通过发射激光束并接收反射信号，快速采集物体表面数以百万计的空间点位信息，进而构建出与实物一致的高精度三维数字模型。

2.特点

① 非接触采集，成果可视化

无需接触被测物体即可获取高精度数据，适用于危险或敏感场景；测量成果既是空间坐标，也是直观可读的三维点云模型，实现从“数据”到“可视”的转化。

② 采样率高，从点到面

每秒可获取数百万个测量点，突破传统单点测量模式，实现被测物体表面全覆盖，以海量点云数据精准还原几何形态与纹理细节。

3.原理

三维激光扫描技术的激光测距原理主要分为三种类型，建筑行业应用中以脉冲式测距最为广泛。

① 脉冲式测距

通过发射激光脉冲并接收反射回波，精确计算光脉冲往返时间，从而解算扫描仪到目标点的距离，结合角度测量获取三维坐标。该方式测程远、覆盖范围广，最远可达数公里，精度满足厘米级要求，适用于建筑测绘、地形采集、隧道工程等大尺度场景。

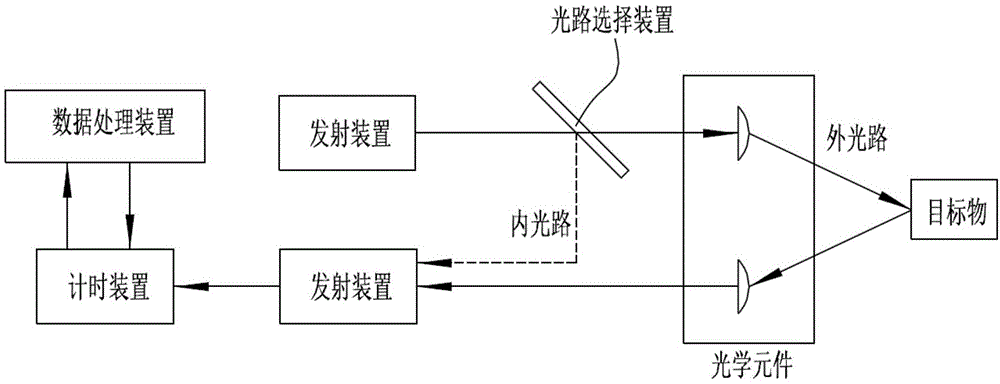

脉冲式测距原理(来源：网络）

② 相位差式测距

采用连续调制激光，通过测量调制波往返产生的相位延迟来计算距离。该方式精度可达毫米级，但测程相对较短，通常在百米以内，适用于对精度要求较高的室内测绘、构件检测、工业测量等场景。

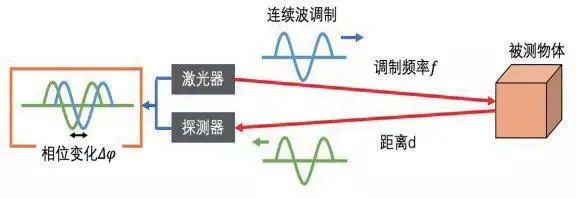

相位差式测距原理(来源：网络）

③ 激光三角测距

基于激光发射器与接收器之间的固定几何关系，利用激光束在物体表面成像的位置偏移，通过三角形相似原理反算距离。该方式可达到亚毫米级精度，主要应用于工业逆向建模、高精度表面重建、微小构件测量等场景。

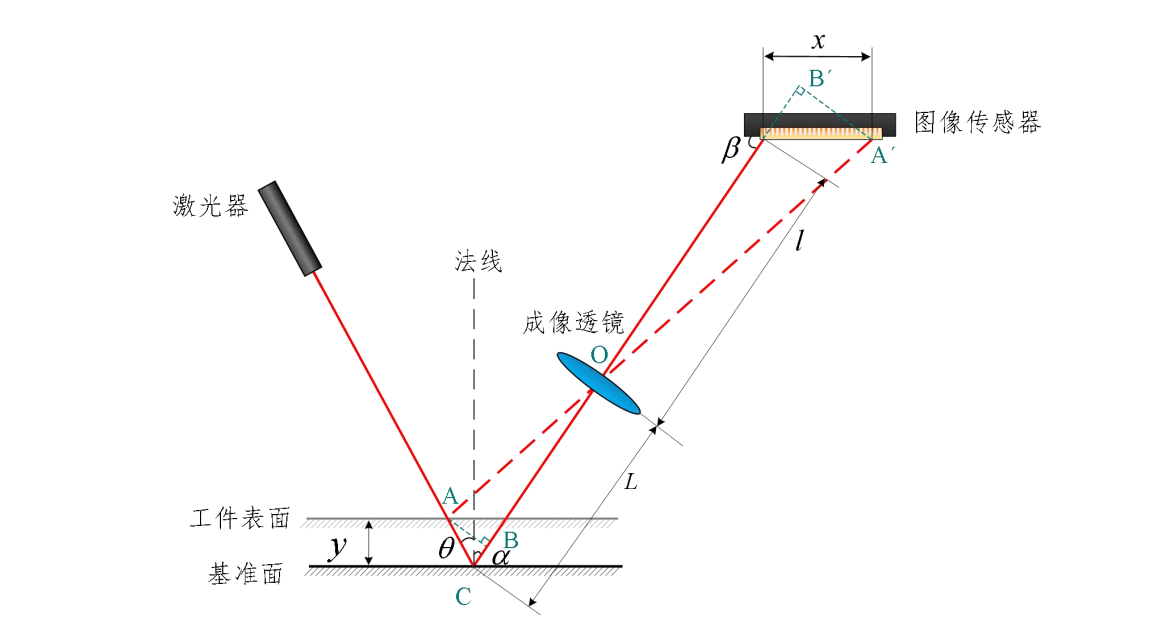

相位差式测距原理(来源：网络）

---

二、三维激光扫描仪分类

三维激光扫描仪根据搭载平台、测距原理及应用场景的不同，主要分为以下类型：

1.地面式三维激光扫描仪

架设在地面三脚架上，通过水平旋转和垂直扫描获取周围环境的三维点云数据。精度高（可达毫米级），测程适中（数十米至数公里），适用于建筑测绘、古建保护、基坑监测、隧道扫描等场景，是建筑行业应用最广泛的类型。

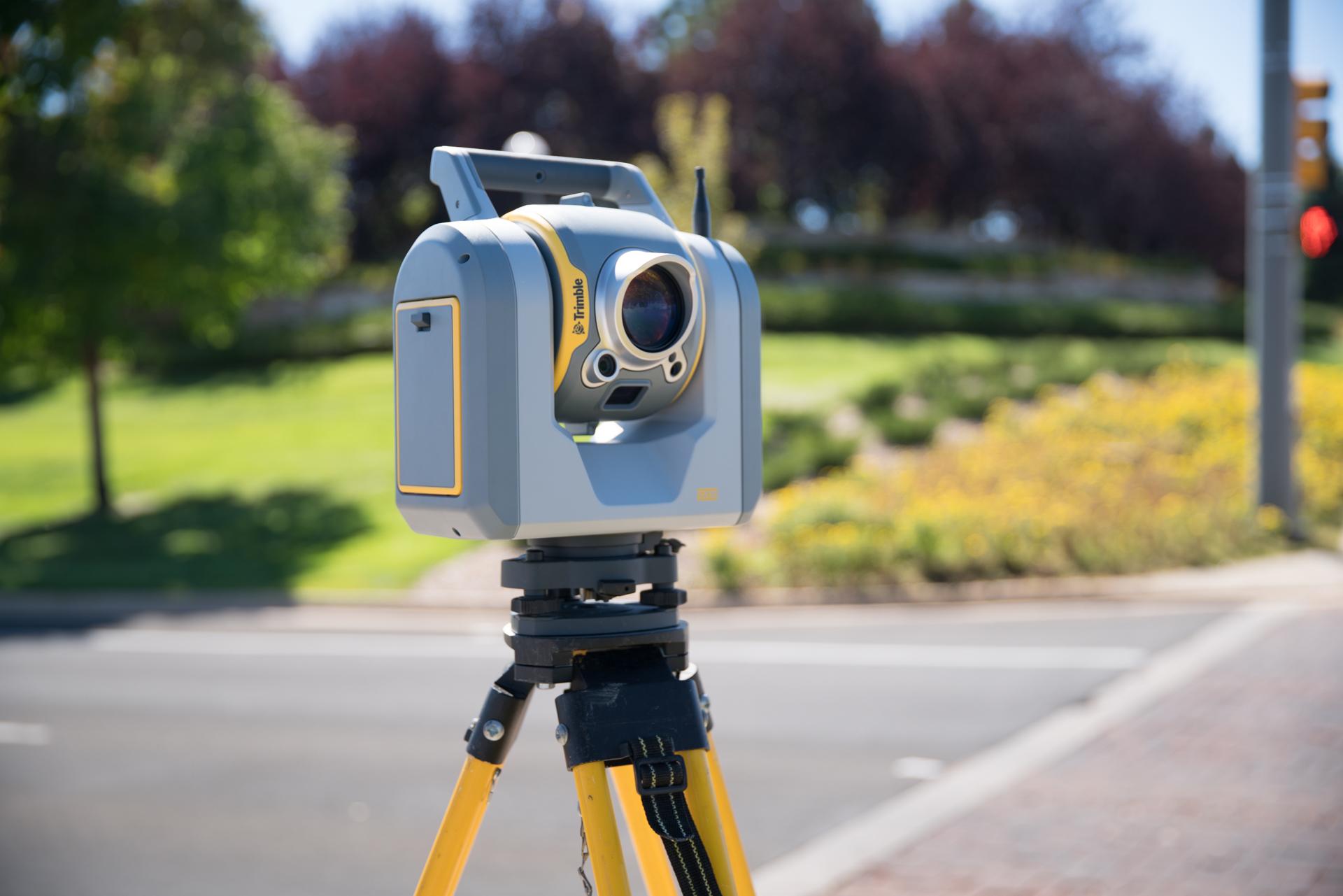

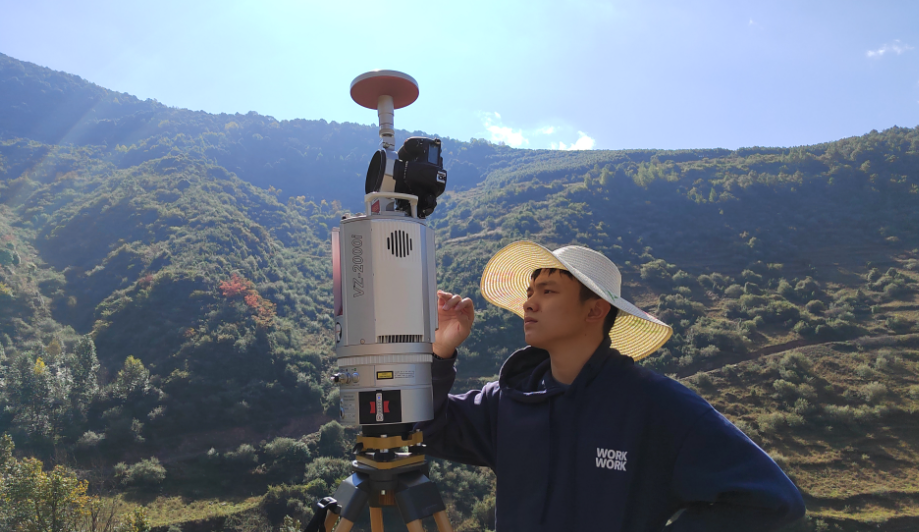

地面式三维激光扫描仪(来源：网络）

2.手持式三维激光扫描仪

轻便可手持操作，灵活便捷，适用于狭小空间、复杂构件、室内场景的快速扫描。精度高（亚毫米级），测程较短，主要用于工业检测、逆向工程、精细建模等。

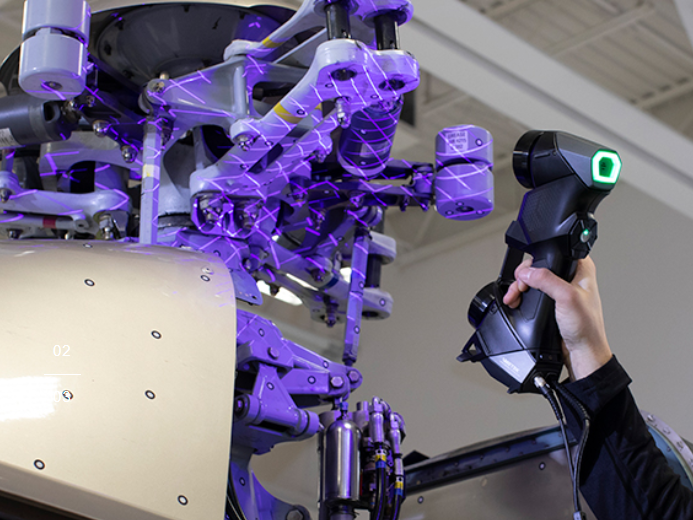

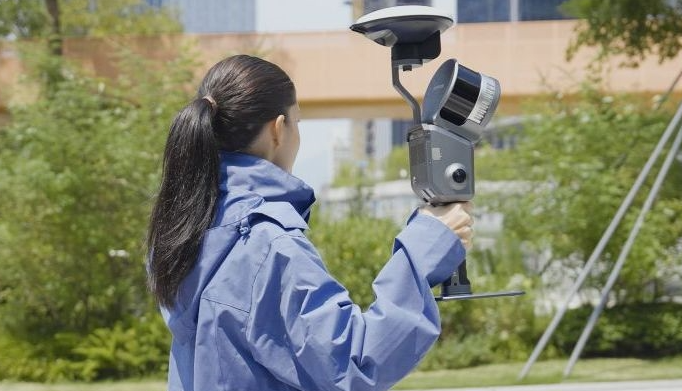

手持式三维激光扫描仪（来源：网络）

3.车载/机载三维激光扫描仪

搭载于汽车、无人机或直升机上，通过移动平台快速获取大范围地形、城市建筑、道路桥梁的点云数据。效率高、覆盖广，适用于地形测绘、城市建模、智慧城市底图采集等大规模场景。

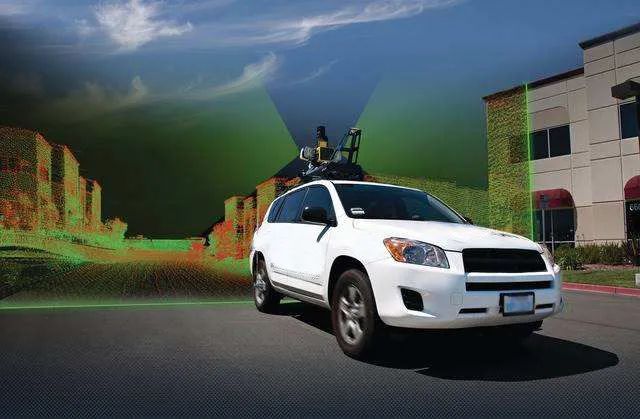

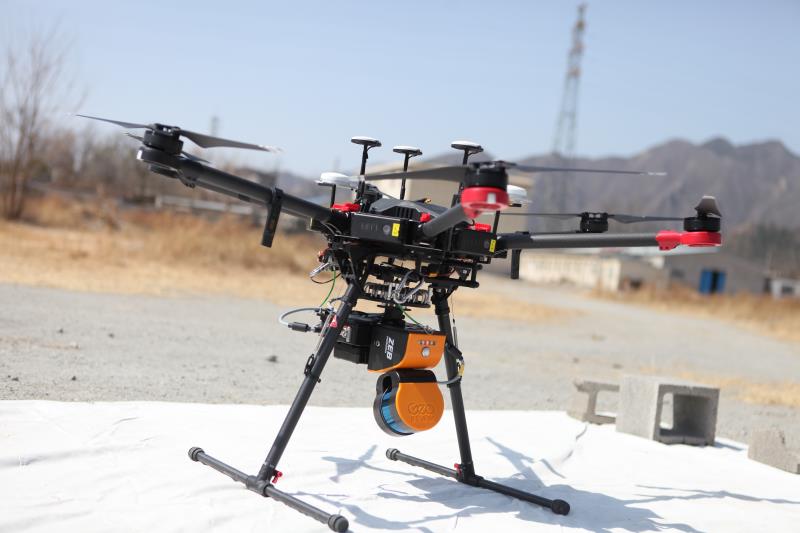

车载/机载三维激光扫描仪（来源：网络）

三、三维激光扫描技术建筑领域应用

三维激光扫描技术广泛应用于建筑领域：设计阶段用于建筑制图与构件预拼装模拟；施工阶段支撑质量控制与竣工验收比对；既有建筑改造及古建领域用于精准测绘、数字化存档、保护修复及室内装修设计，实现从现状还原到精细设计的全过程赋能。

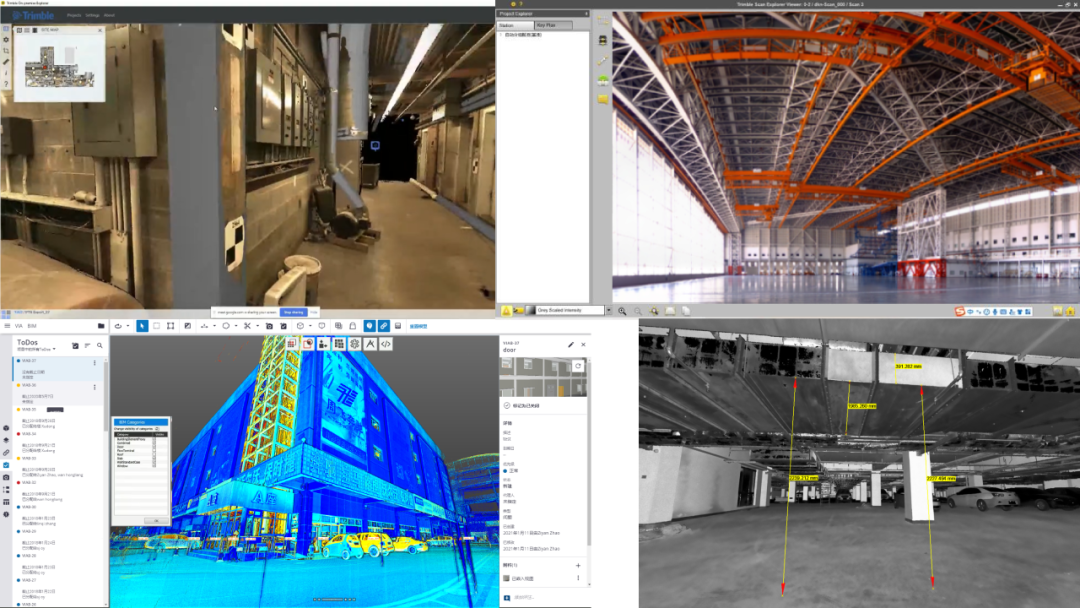

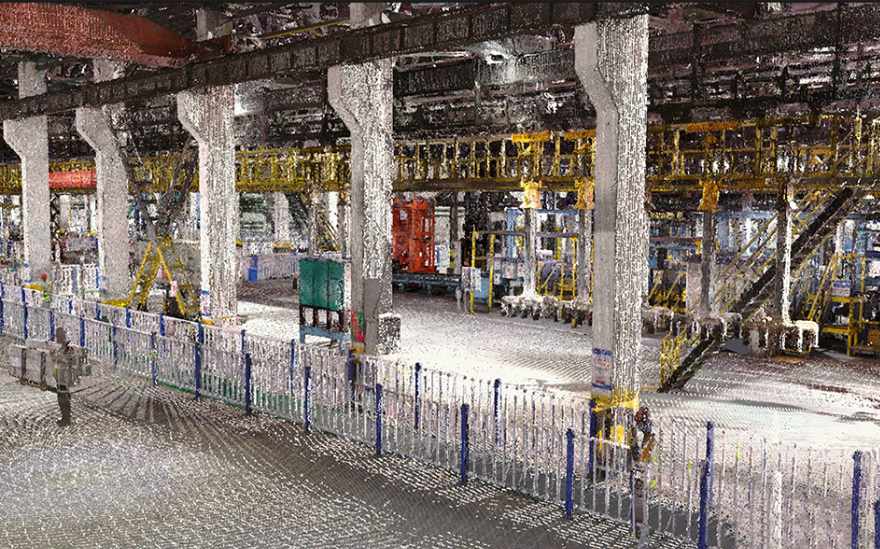

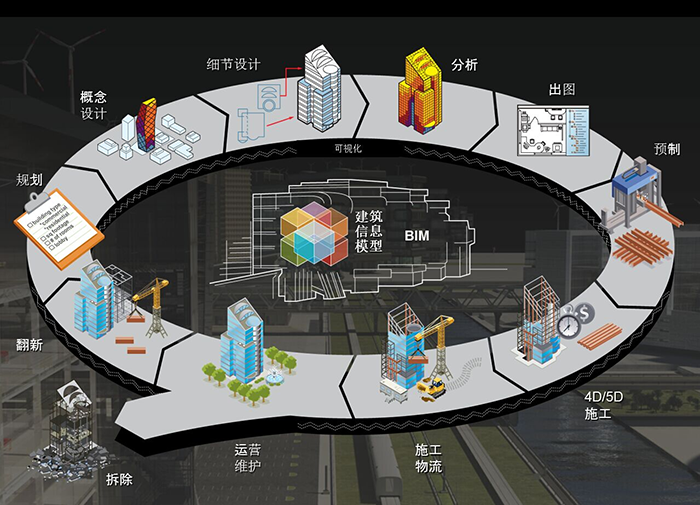

三维激光扫描技术在建筑领域中的应用（来源：网络）

1.建筑制图

①点云数据生成正射影像

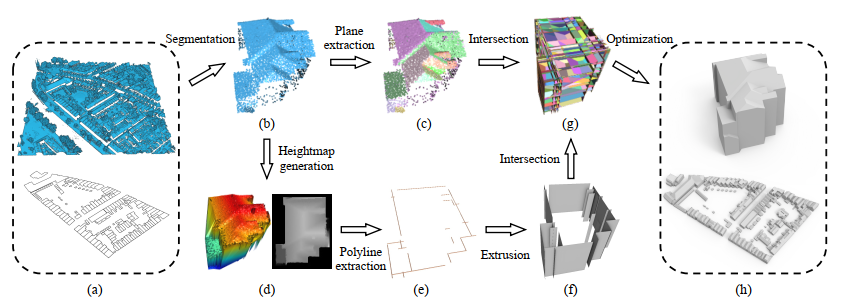

利用三维激光扫描技术获取点云数据，再利用算法优化点云数据生成正射影像，最后根据正射影像绘制建筑的平面、立面、剖面等。相较于摄影，排除了透视误差，拥有更高的精度，适合复杂表面花纹的建筑制图。

建筑制图（来源：网络）

②点云数据“薄片化”处理

将点云数据进行“薄片化”处理，并运用CAD软件将“点云薄片”生成二维线条图形，从而可绘制建筑的平面、立面、剖面等，适合绘制线型应用不复杂的建筑正视图。

建筑制图“薄片化”处理（来源：网络）

2.构件预拼装模拟

将点云数据进行“薄片化”处理，并运用CAD软件将“点云薄片”生成二维线条图形，从而可绘制建筑的平面、立面、剖面等，适合绘制线型应用不复杂的建筑正视图。

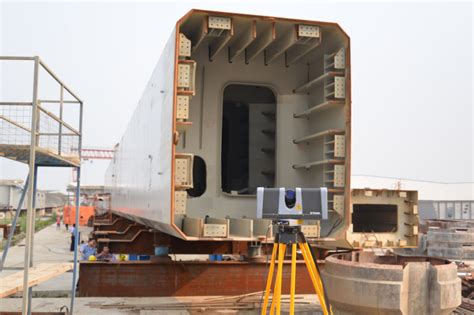

构件预拼装模拟（来源：网络）

3.建筑施工过程质量控制

采用三维激光扫描技术获取施工现场的三维点云模型，与设计模型进行空间数据对比，形成彩色对比图和偏差数据，得出偏差报告，提前规避管线碰撞、尺寸偏差等问题。

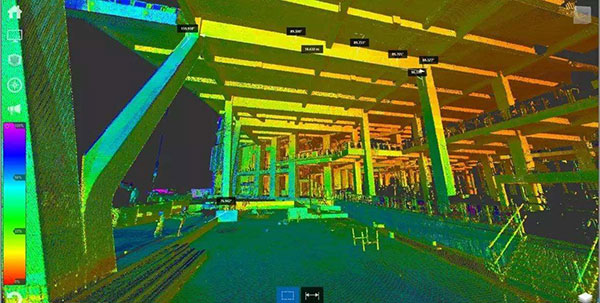

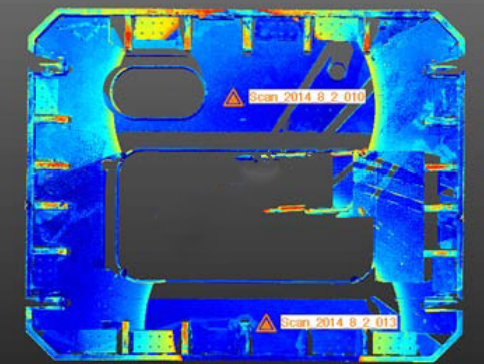

三维激光扫描应用于施工过程质量控制（来源：网络）

4.建筑竣工验收

利用三维激光扫描技术进行竣工验收，将点云模型与建筑BIM模型进行对比，了解设计与施工的偏差，便于后期运营维护。

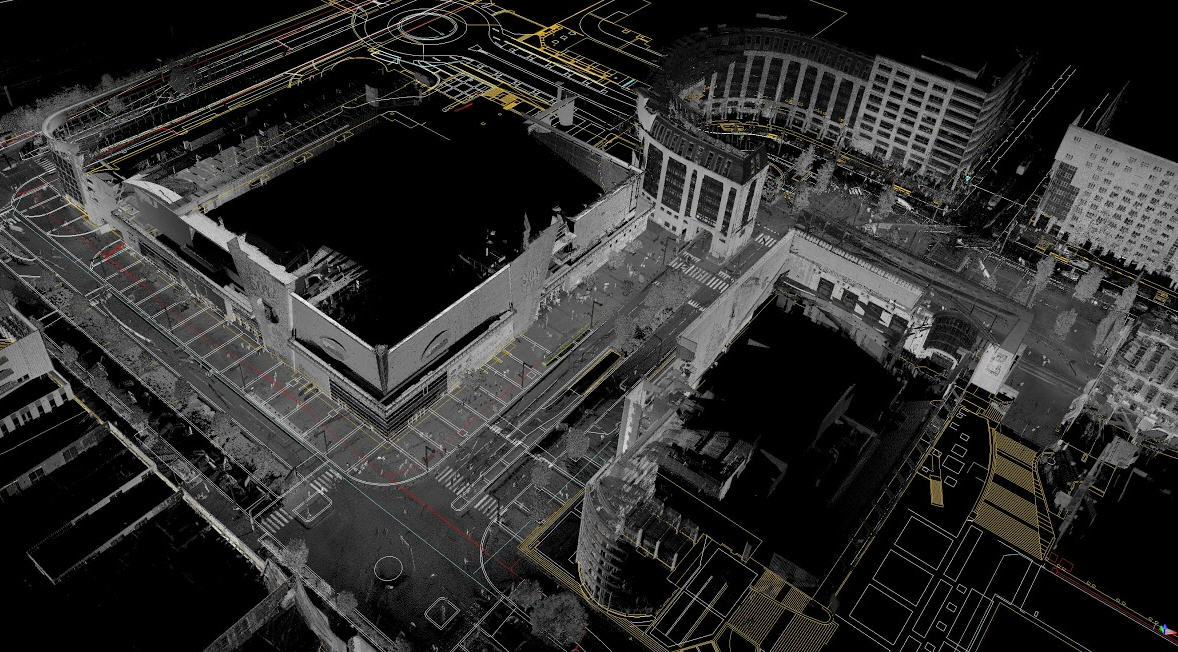

三维激光扫描应用于建筑竣工验收（来源：网络）

5.室内装修设计

三维激光扫描技术可快速获取室内的尺寸和形状数据，为室内装饰设计提供基础数据。结合BIM技术，可以模拟不同材质、颜色和纹理在室内墙面上的效果，帮助设计师实现个性化的设计需求。

三维激光扫描应用于室内装修（来源：网络）

6.老旧建筑改造

①外立面检测

采用三维激光扫描技术对老旧建筑外立面进行测量，为城市更新老旧建筑改造提供厘米级精度的数据保障。

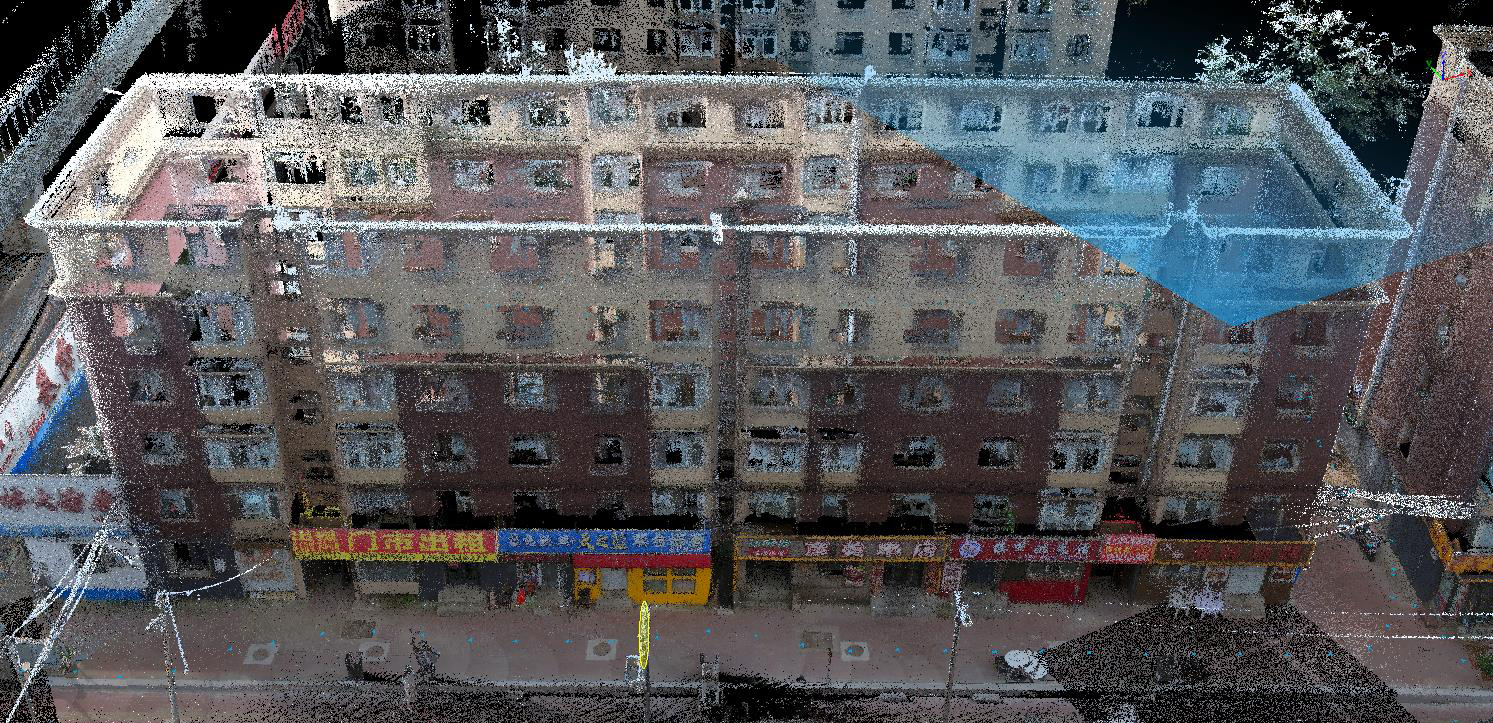

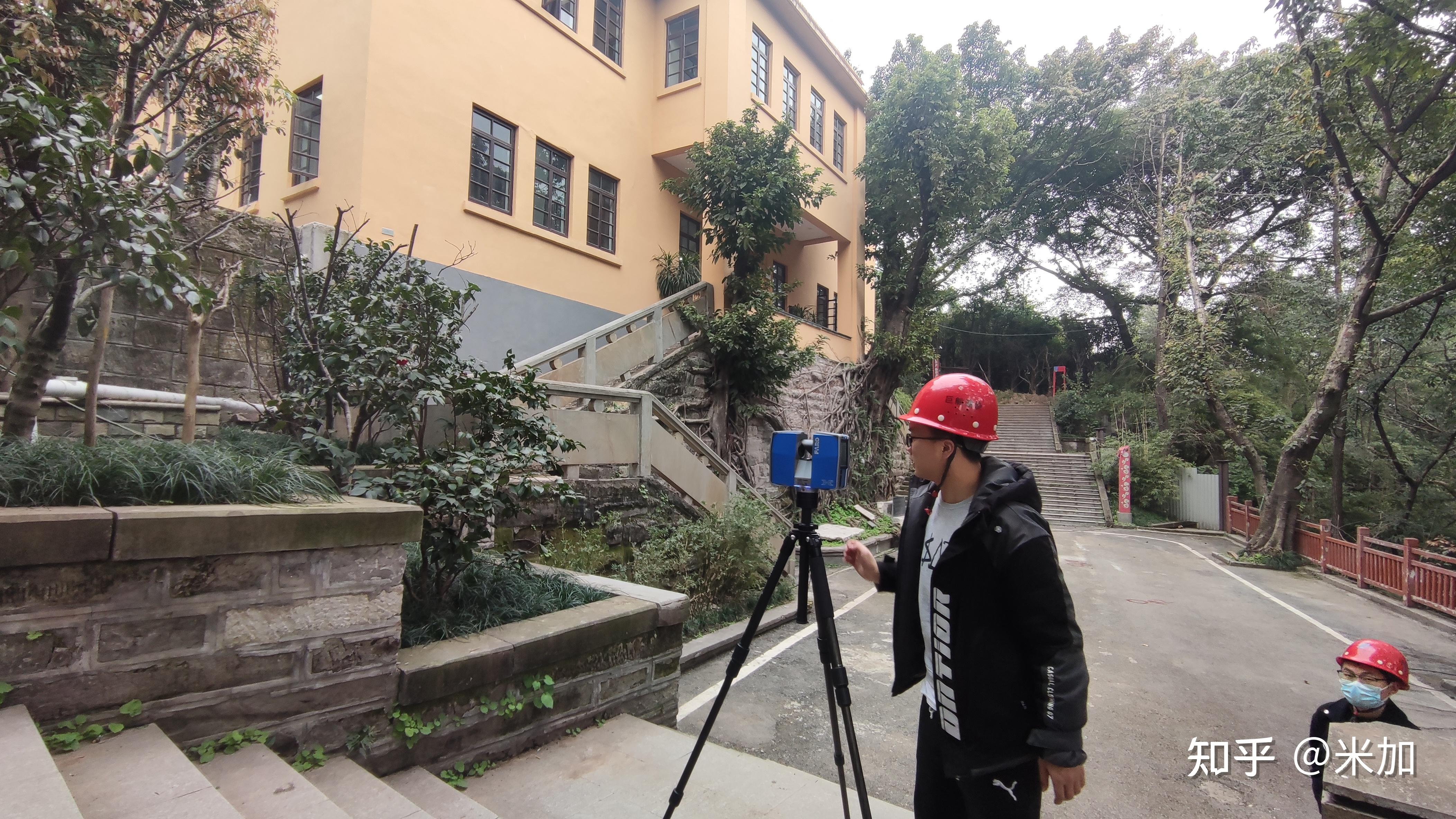

三维激光扫描应用于外立面检测（来源：网络）

②结构空间检测

三维激光扫描技术可快速还原老旧建筑结构，生成建筑物三维模型图，解决了老旧建筑改造面临的原始资料缺失、竣工图纸与现场实际不符、现场实际测量困难及不够精准等难题。

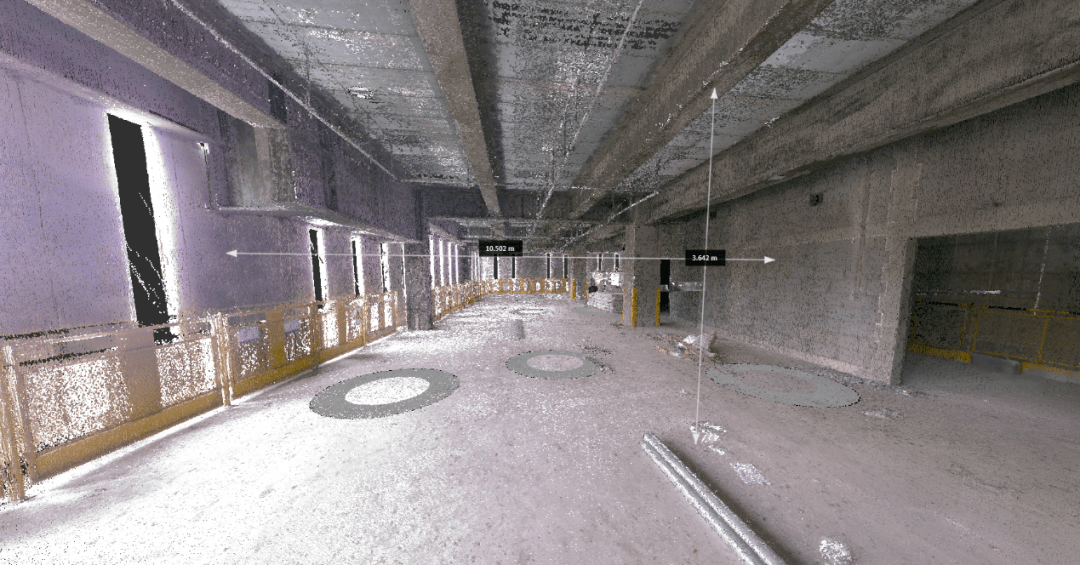

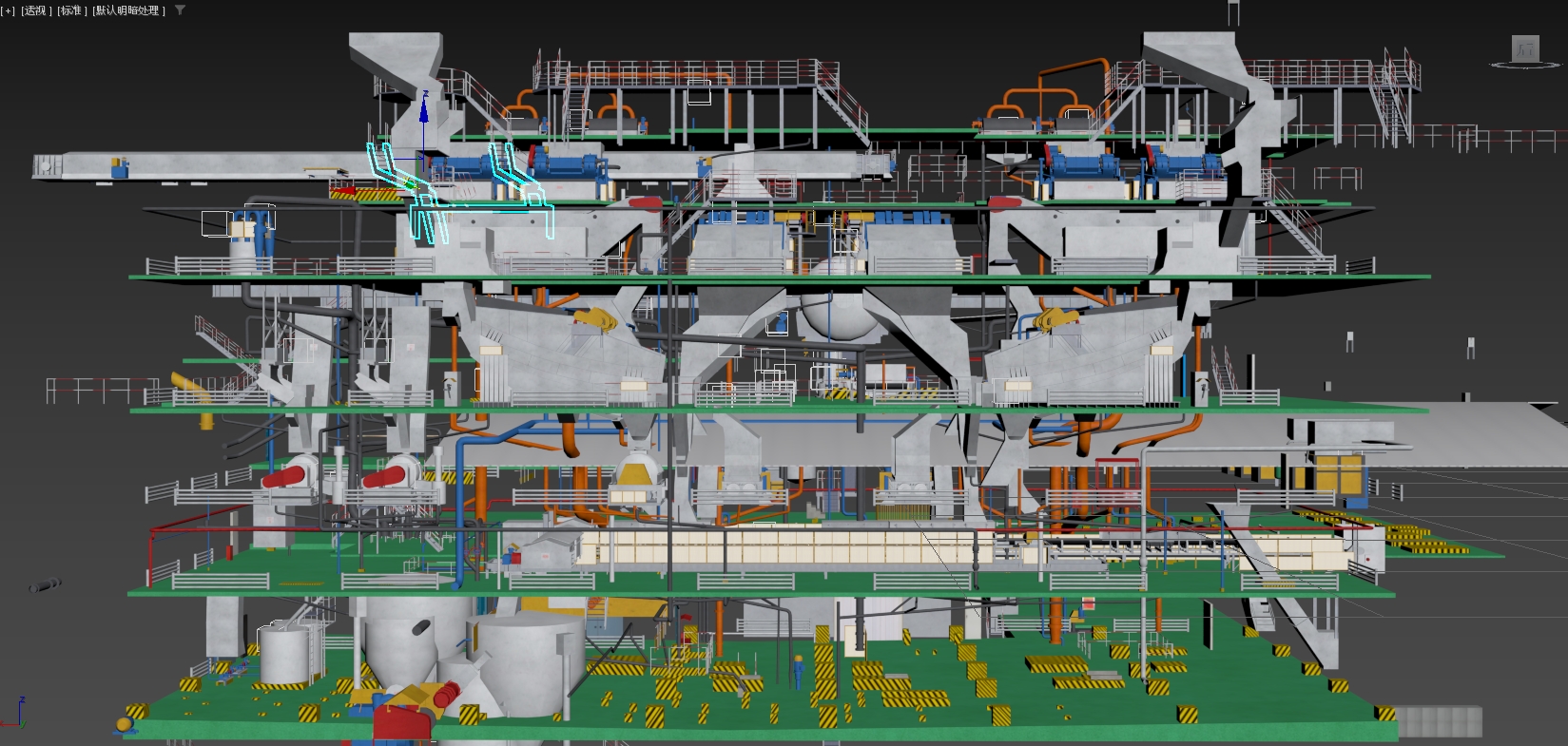

三维激光扫描应用于结构空间检测（来源：网络）

7.古建筑存档、保护及修复

三维激光扫描技术无需接触古建筑本体就能高效获取高密度、高精度的点云数据，构建古建筑的精细表面模型，进而实现对古建筑任意点位及关键尺寸的精准测量，不仅为古建筑建立数字化档案，而且能为后续的修复、重建提供客观可靠的数据支撑。

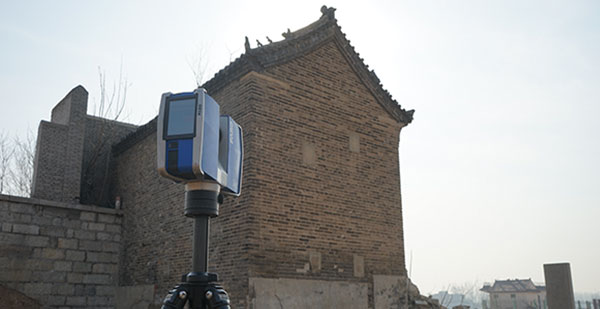

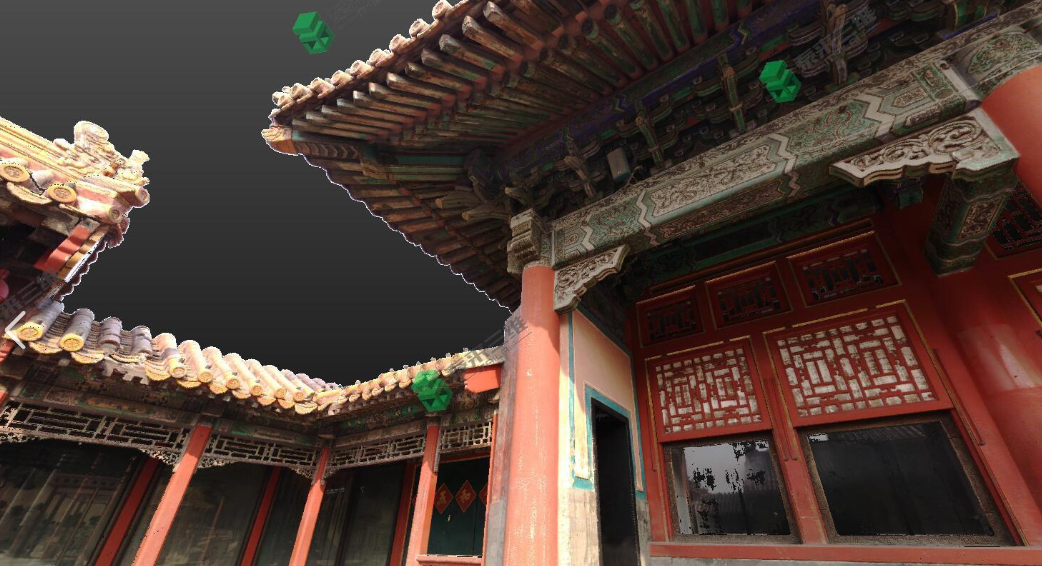

施工过程质量控制（来源：网络）

四、总结展望

三维激光扫描技术以非接触、高精度、高效率的方式，为建筑行业构建精准可靠的“空间数据底座”，在制图、施工管控、竣工验收、改造保护等场景中重塑数据采集方式，成为智慧工地与数字孪生的关键支撑。随着点云算法优化、设备轻量化及AI深度融合，技术正迈向从采集到智能分析的全流程自动化，为施工现场质量、安全、进度管理提供更高效精准的空间数据服务。
