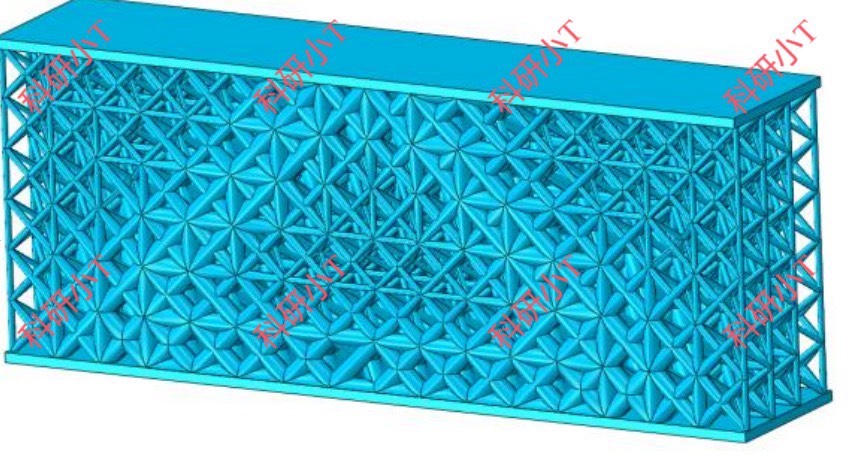

梯度点阵结构、参数化建模、平滑过渡、可进行力学分析实体模型（STL、STEP） 基于单元应力密度（拓扑优化）设计梯度点阵结构 生成的梯度点阵结构粗细杆径之间可实现平滑过渡，能够有效避免局部应力集中 可生成用于力学分析的STEP模型及可直接打印的STL模型

在工程设计的领域中，梯度点阵结构凭借其独特的性能优势，正逐渐成为研究热点。今天咱就来唠唠基于单元应力密度（拓扑优化）设计梯度点阵结构那些事儿，顺带看看怎么让它实现平滑过渡，还能生成实用的力学分析实体模型。

基于单元应力密度的梯度点阵结构设计

基于单元应力密度的拓扑优化，就像是给结构设计装上了一个智能大脑。通过对每个单元应力密度的分析和调整，我们可以巧妙地构建出梯度点阵结构。简单来说，应力密度大的区域，可能就需要更粗壮的杆件来承受，而应力密度小的地方，杆件就可以相对细一些。这背后的原理用代码简单示意一下（这里以Python为例，借助一些假设的库函数，实际应用可能需要特定的CAE软件接口库）：

# 假设我们已经有了应力密度数据存储在stress_density列表中
stress_density = [0.2, 0.5, 0.3, 0.8, 0.1]

# 设定一个阈值，用于决定杆件粗细
threshold = 0.5

rod_diameters = []
for density in stress_density:
    if density >= threshold:
        rod_diameters.append(10)  # 假设大于阈值杆件直径为10
    else:
        rod_diameters.append(5)  # 小于阈值杆件直径为5
print(rod_diameters)

在这段代码里，我们先有一个应力密度的列表，然后设定一个阈值。通过遍历应力密度列表，根据阈值来决定每个对应位置的杆件直径。虽然这只是一个超简化的示例，但能大概体现通过应力密度来决定结构特征的思路。

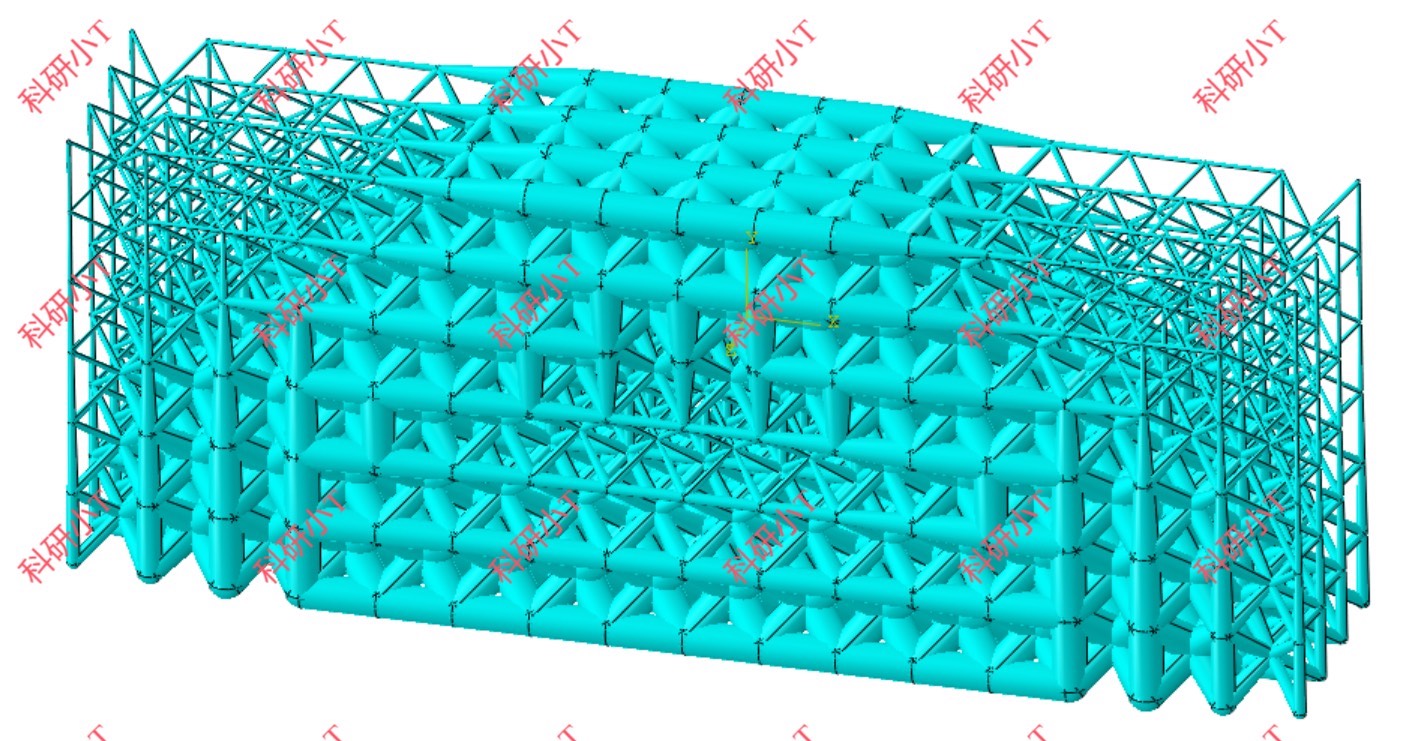

平滑过渡：避免局部应力集中的关键

生成的梯度点阵结构粗细杆径之间可实现平滑过渡，这可是个重要特性。想象一下，如果粗细杆件之间是突然变化的，就像路途中突然出现一个大坎儿，应力就容易在这里集中，导致结构出现薄弱点。实现平滑过渡的方法有很多种，比如通过曲线拟合算法来调整杆件之间的过渡。这里用一段简单的伪代码来说明：

# 假设我们有两个相邻的杆件直径d1和d2
d1 = 5
d2 = 10

# 定义过渡段的点数
num_points = 5

for i from 0 to num_points:
    # 通过线性插值计算过渡点的直径
    interpolated_diameter = d1 + (d2 - d1) * (i / num_points)
    print(interpolated_diameter)

这段伪代码展示了在两个不同直径杆件之间，通过线性插值的方式生成过渡段的直径。实际应用中可能会采用更复杂的非线性拟合算法来达到更自然、更有效的平滑过渡效果，这样就能有效避免局部应力集中，提升结构的整体性能。

生成用于力学分析的STEP模型及可直接打印的STL模型

完成结构设计和平滑过渡后，接下来就是生成实用的模型啦。能生成用于力学分析的STEP模型以及可直接打印的STL模型，这让设计成果能直接应用到实际工程和制造中。在一些专业的CAD/CAM软件中，通常会有相应的接口来导出这两种格式的模型。以OpenSCAD为例（一种开源的参数化建模软件），假设我们已经完成了梯度点阵结构的参数化建模：

// 简单示例，假设已经定义好了结构的参数化模型
module gradient_lattice() {
    // 这里是构建梯度点阵结构的代码部分
}

// 调用模块生成模型
gradient_lattice();

// 导出STL模型
translate([0, 0, 0]) {
    linear_extrude(height = 10) {
        gradient_lattice();
    }
}
// 导出STEP模型的话，在OpenSCAD中一般通过第三方插件实现，
// 这里暂不详细展开导出STEP模型的代码

在这段OpenSCAD代码里，我们先定义了一个模块gradientlattice来构建梯度点阵结构，然后通过linearextrude等操作来生成一个三维实体，这样就可以方便地导出STL模型用于3D打印。而对于STEP模型，虽然OpenSCAD原生导出不太方便，但借助一些第三方插件，也能实现将我们精心设计的梯度点阵结构导出为STEP格式，用于专业的力学分析软件进行深入的性能评估。

梯度点阵结构、参数化建模、平滑过渡、可进行力学分析实体模型（STL、STEP） 基于单元应力密度（拓扑优化）设计梯度点阵结构 生成的梯度点阵结构粗细杆径之间可实现平滑过渡，能够有效避免局部应力集中 可生成用于力学分析的STEP模型及可直接打印的STL模型

总的来说，基于单元应力密度设计梯度点阵结构，并实现平滑过渡，以及生成实用的模型，为我们在材料优化、结构轻量化等诸多领域提供了强大的工具和方法，未来的工程设计必将因此受益良多。
