在材料科学与电气领域，聚合物击穿现象一直备受关注。聚合物材料因其良好的绝缘性能在电气设备中广泛应用，但在强电场作用下，聚合物内部可能会形成电树枝，进而导致击穿，严重影响设备的可靠性与安全性。这时候，建立精准的电树枝击穿模型就显得尤为关键。

电树枝击穿模型简介

电树枝是在强电场作用下，聚合物内部局部区域形成的树枝状放电通道。其形成机制较为复杂，涉及电、热、化学等多种因素。简单来说，高电场会使聚合物内部的电子获得足够能量，撞击聚合物分子，导致化学键断裂，产生小分子气体和自由基。这些自由基进一步与聚合物反应，逐渐形成树枝状的通道。

一个常见的电树枝生长模型可以用如下简化的数学表达式描述：

\frac{dL}{dt} = kE^n

其中，L 是电树枝的长度，t 是时间，E 是电场强度，k 和 n 是与材料特性相关的常数。这个式子表明电树枝的生长速率与电场强度的 n 次方成正比。

Comsol 仿真模型搭建

Comsol Multiphysics 是一款强大的多物理场仿真软件，利用它可以构建精确的聚合物击穿仿真模型。以下是一个简单的 Comsol 模型搭建思路及部分关键代码（以 Comsol 脚本语言为例）。

模型几何构建

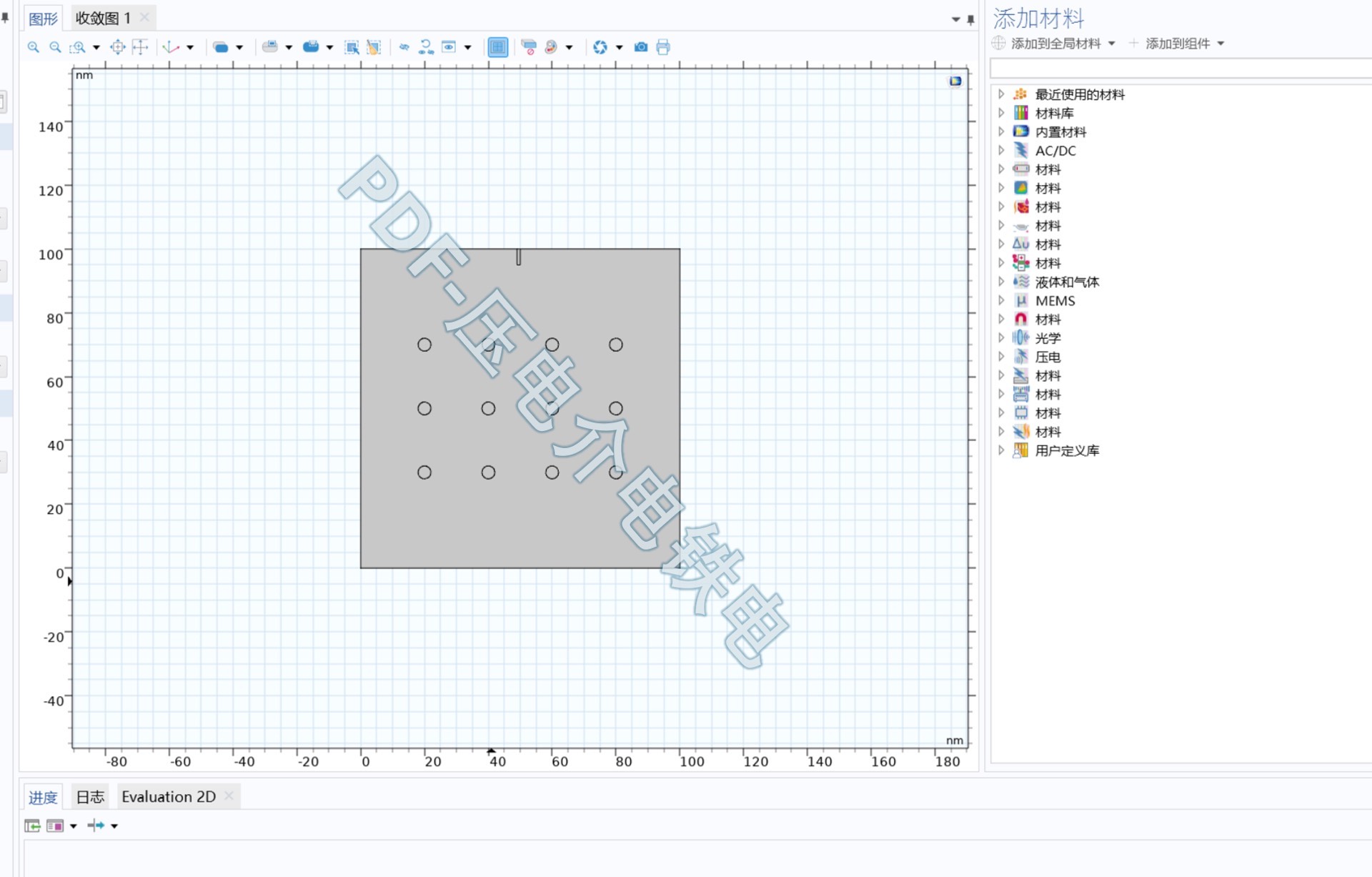

首先，我们需要定义聚合物材料的几何形状。假设我们研究的是一个平板状的聚合物绝缘材料，在 Comsol 中可以通过以下脚本创建：

geom1 = model.geom.create('geom1','solid');
geom1.feature.create('blk1', 'block');
geom1.feature('blk1').set('size', [0.01, 0.01, 0.001]); // 设定平板尺寸为 1cm x 1cm x 1mm
geom1.run;

上述代码创建了一个名为 geom1 的三维几何对象，并在其中添加了一个尺寸为 1cm x 1cm x 1mm 的长方体（代表聚合物平板）。

材料属性设置

接下来，要设置聚合物材料的电学属性。聚合物通常具有相对介电常数和电导率等特性。假设聚合物的相对介电常数为 epsilon_r，电导率为 sigma，设置如下：

mat1 = model.materials.create('mat1');
mat1.select('geom1');
mat1.property('electrical').set('epsilonr', epsilon_r);
mat1.property('electrical').set('sigma', sigma);

这部分代码创建了一个名为 mat1 的材料对象，并将其应用于前面创建的几何对象 geom1，同时设置了其电学属性。

电场加载与边界条件

为了模拟电树枝击穿，需要在模型上施加电场。假设在平板的上下表面分别施加不同的电势，上表面为 V1，下表面为 V2，可以这样设置边界条件：

phys1 = model.physics.create('es','Electrostatics');
phys1.boundary('bnd1').set('electrodes', true);
phys1.boundary('bnd1').set('V', V1);
phys1.boundary('bnd2').set('electrodes', true);
phys1.boundary('bnd2').set('V', V2);

以上代码创建了一个静电学物理场对象 es，并在两个边界（假设为 bnd1 和 bnd2，分别对应平板上下表面）设置了电极条件，并赋予不同的电势。

Comsol 源代码深入分析

通过上述步骤，我们已经构建了一个基本的聚合物击穿 Comsol 仿真模型框架。整个源代码逻辑上是围绕着从几何创建、材料属性赋予到物理场设置与边界条件定义展开的。

在几何创建部分，我们根据实际研究对象的形状确定了平板尺寸，这是模型与实际情况契合的基础。如果研究的是不同形状的聚合物材料，比如圆柱体，就需要相应修改几何创建的代码。

电树枝击穿模型，聚合物击穿，comsol源代码，comsol击穿仿真模型

材料属性设置中，相对介电常数和电导率等参数的准确获取至关重要。这些参数可以通过实验测量得到，不同的聚合物材料其数值差异较大，直接影响到仿真结果的准确性。

电场加载与边界条件设置决定了模型中电场的分布情况。电势差 V1 - V2 的大小决定了电场强度，进而影响电树枝的生长。合理设置这个电势差，可以模拟不同电场强度下聚合物的击穿过程。

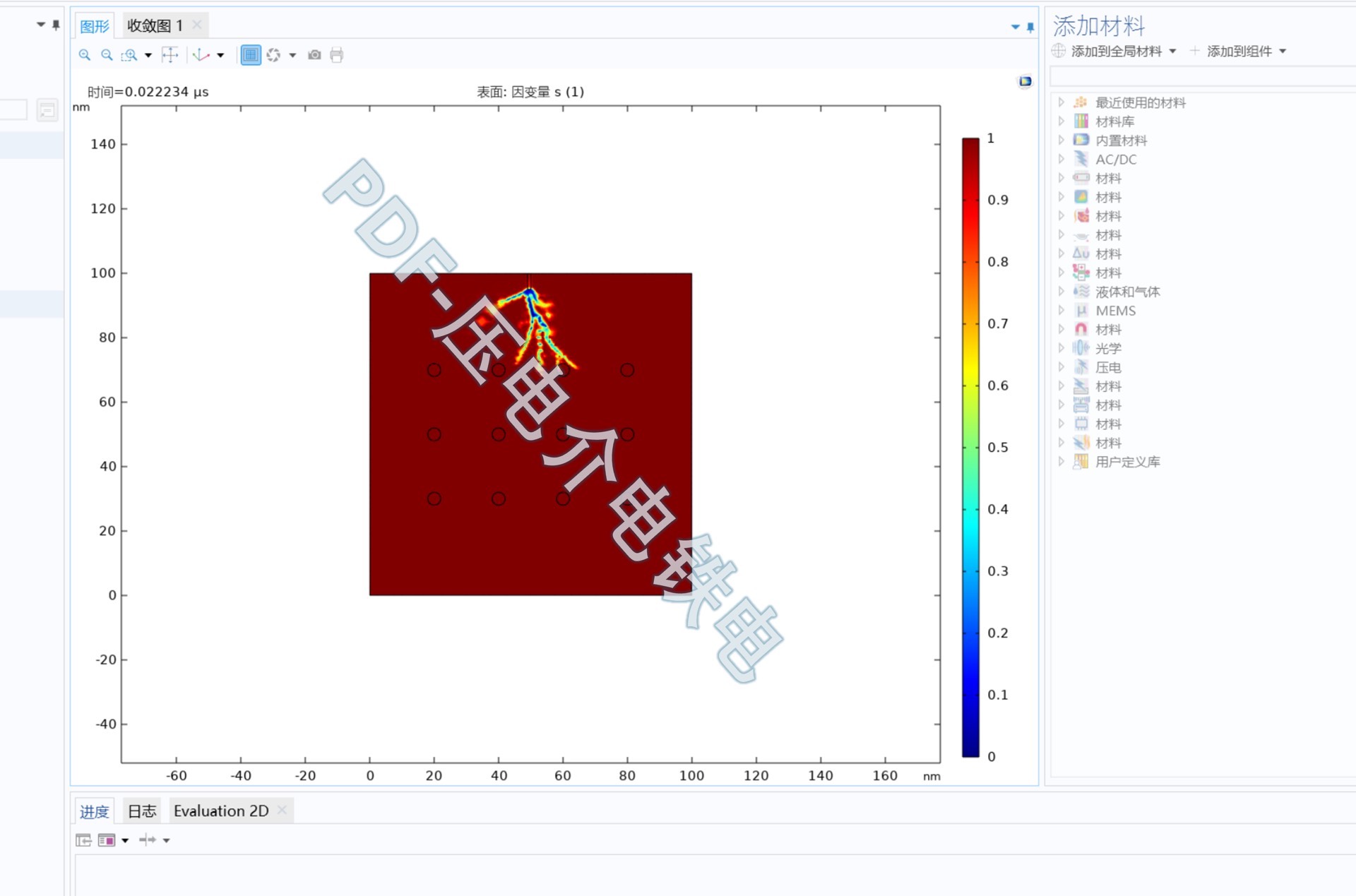

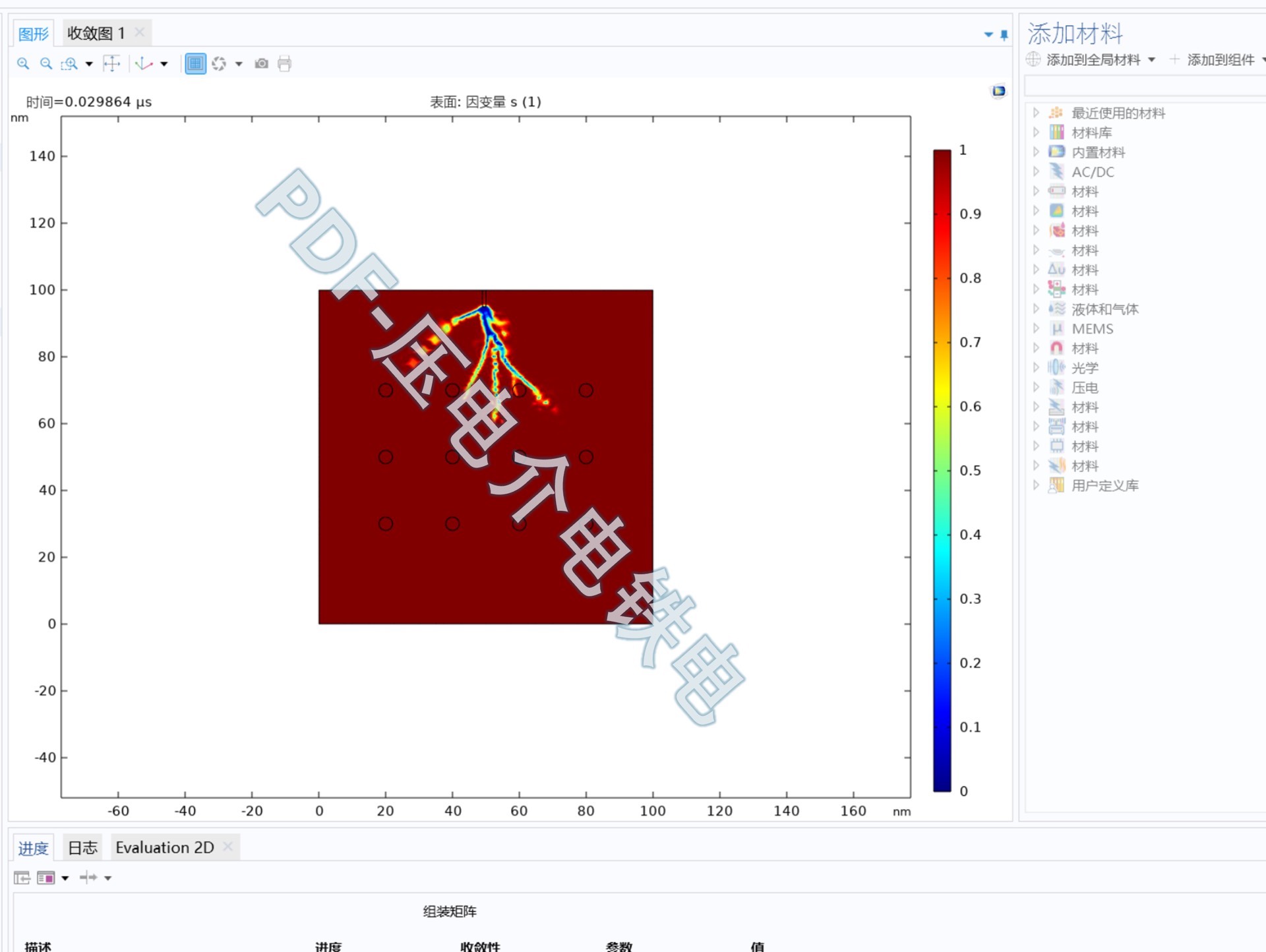

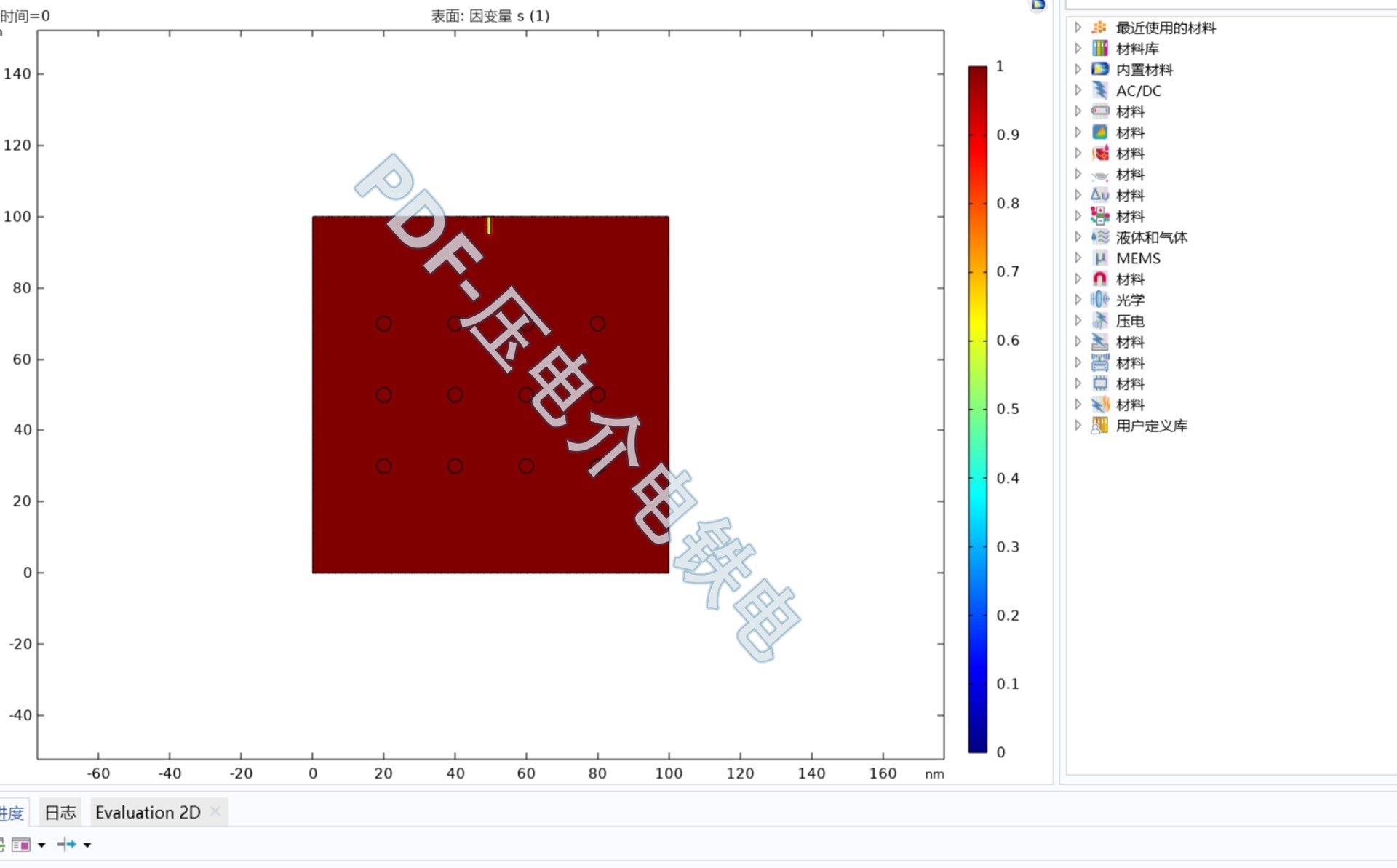

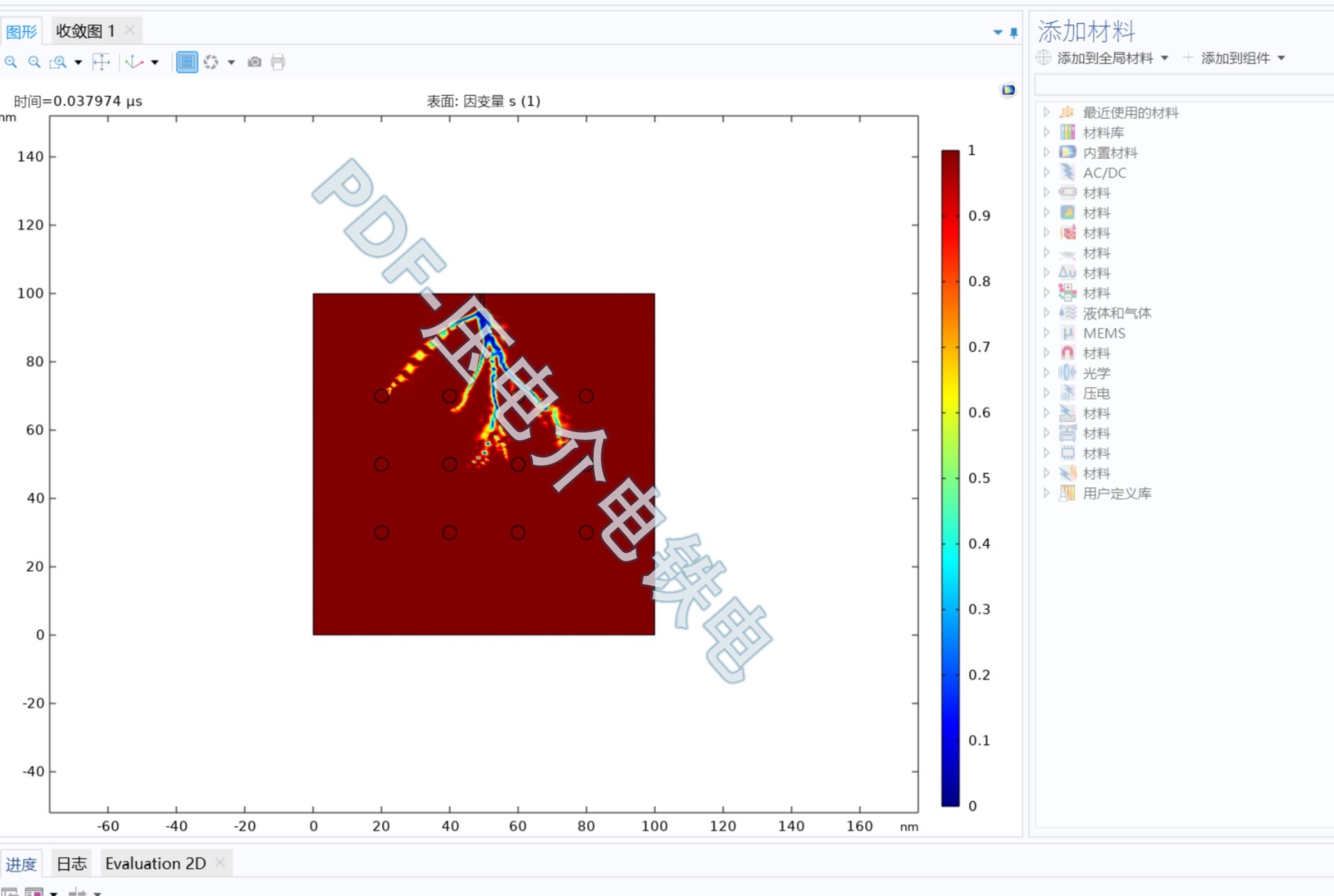

通过 Comsol 搭建的电树枝击穿仿真模型，我们能够直观地观察到聚合物内部电场分布、电树枝的生长过程等，为深入研究聚合物击穿机制提供了有力的工具，也有助于我们进一步优化聚合物材料的绝缘性能和电气设备的设计。
