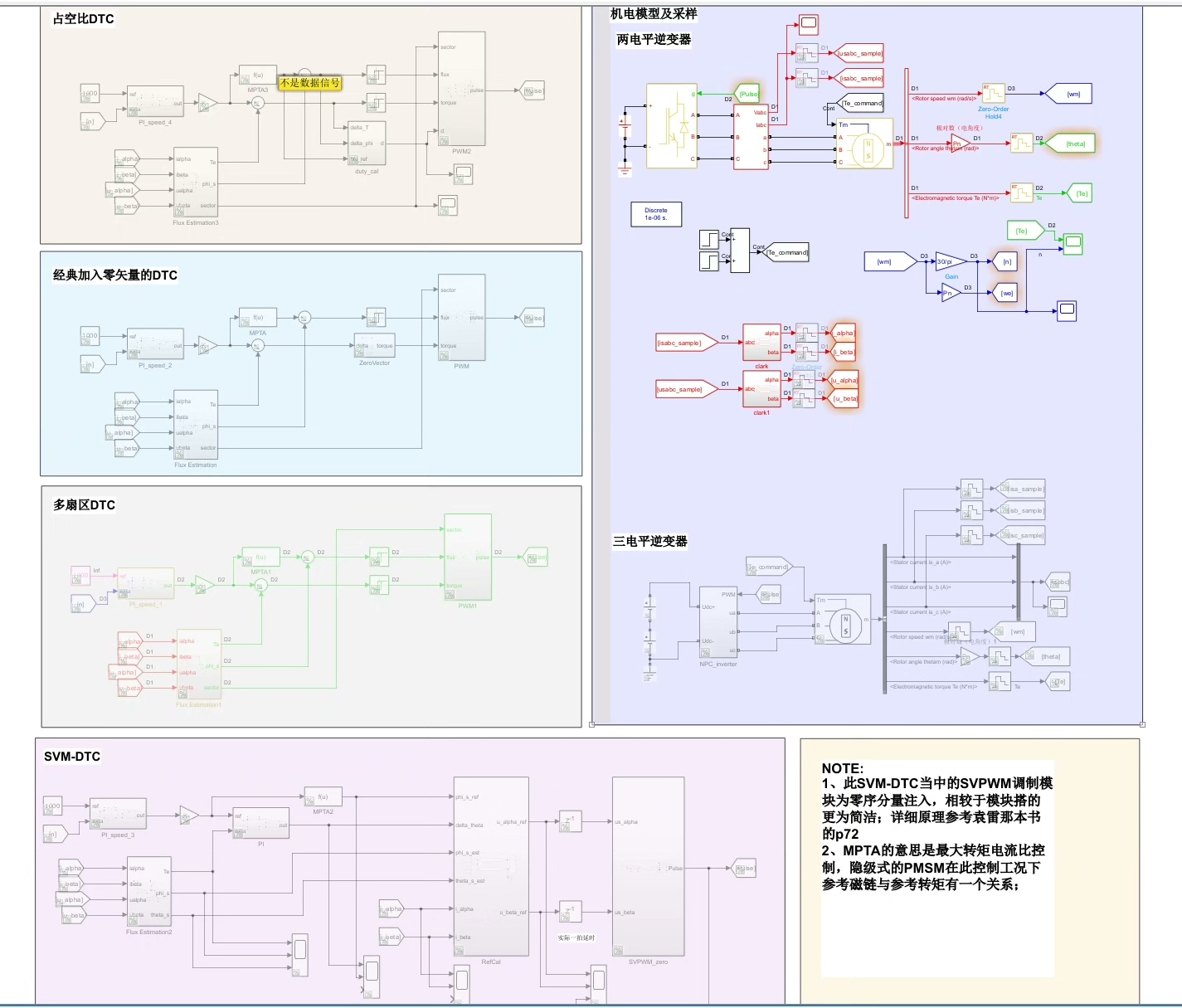

永磁同步电机直接转矩控制simulink仿真模型（带原理解析） 共包含四个PMSM直接转矩控制仿真模型，有助于对比学习： 1.加入零矢量的经典DTC； 2.二十四扇区细分的DTC; 3.SVM-DTC; 4.占空比DTC; 还包含一部分原理解析的文档，相应的论文和书籍资料。

在电机控制领域，永磁同步电机（PMSM）以其高效、节能等优点被广泛应用。而直接转矩控制（DTC）作为一种高性能的电机控制策略，备受关注。今天咱就来聊聊PMSM直接转矩控制的Simulink仿真模型，还带着原理解析，让大家深入领略这一技术的魅力。

一、为啥研究PMSM直接转矩控制仿真模型

永磁同步电机在工业生产、电动汽车等众多领域发挥着关键作用。直接转矩控制能实现对电机转矩和磁链的直接控制，响应速度快，鲁棒性强。通过建立Simulink仿真模型，我们能在实际搭建硬件系统前，对控制策略进行验证和优化，节省时间和成本。

二、四个仿真模型大揭秘

1. 加入零矢量的经典DTC

经典的直接转矩控制通过对转矩和磁链的滞环比较，直接选择合适的电压矢量来控制电机。而加入零矢量后，能更好地优化电机的性能。比如在转矩和磁链接近给定值时，适时加入零矢量，可以减少逆变器的开关频率，降低开关损耗。

% 这里简单示意经典DTC加入零矢量的部分逻辑
% 假设已经计算出转矩偏差和磁链偏差
if (torque_error < torque_hysteresis && torque_error > -torque_hysteresis) &&...
   (flux_error < flux_hysteresis && flux_error > -flux_hysteresis)
    % 加入零矢量
    voltage_vector = [0 0 0];
else
    % 正常选择电压矢量
    voltage_vector = select_voltage_vector(torque_error, flux_error);
end

上述代码中，当转矩偏差和磁链偏差都在滞环范围内时，选择零矢量[0 0 0]。否则，调用selectvoltagevector函数根据偏差选择合适的电压矢量。这样做能在电机运行平稳时，降低逆变器的开关动作频率。

2. 二十四扇区细分的DTC

传统的DTC一般将空间电压矢量分为六个扇区，而二十四扇区细分则进一步细化了空间，使得电压矢量的选择更加精确，从而可以更精准地控制转矩和磁链。这就好比把一个大蛋糕切成更多小块，能更细致地满足不同需求。

% 计算扇区相关代码示意
theta = calculate_theta(flux_vector); % 计算磁链角度
sector = determine_sector(theta); % 根据角度确定扇区
% 这里sector可能取值范围为1 - 24

通过精确计算磁链角度theta，进而确定当前处于哪个扇区sector。在后续电压矢量选择时，就能根据更细化的扇区信息，做出更精准的决策，提升电机控制的精度。

3. SVM - DTC

空间矢量脉宽调制（SVM）和直接转矩控制相结合的SVM - DTC，融合了两者的优势。SVM能使逆变器输出更接近正弦波的电压，减少谐波含量，提高电机运行的平稳性。

% SVM生成电压矢量部分代码
alpha_beta_voltage = calculate_alpha_beta_voltage(torque_ref, flux_ref);
svm_voltage_vector = svm_modulation(alpha_beta_voltage);

先根据转矩参考值torqueref和磁链参考值fluxref计算出α - β坐标系下的电压alphabetavoltage，再通过svm_modulation函数进行SVM调制，生成最终作用于电机的电压矢量，使得输出电压谐波更小，电机运行更稳定。

4. 占空比DTC

占空比DTC通过调节电压矢量的占空比来实现对转矩和磁链的控制。这种方式能在一定程度上优化电机的动态性能，使控制更加灵活。

% 计算占空比代码示意
duty_cycle = calculate_duty_cycle(torque_error, flux_error);
% 根据占空比调整电压矢量作用时间

根据转矩偏差torqueerror和磁链偏差fluxerror计算出占空比duty_cycle，然后依据这个占空比来调整不同电压矢量的作用时间，以此实现对电机转矩和磁链的灵活控制。

三、原理解析及资料辅助

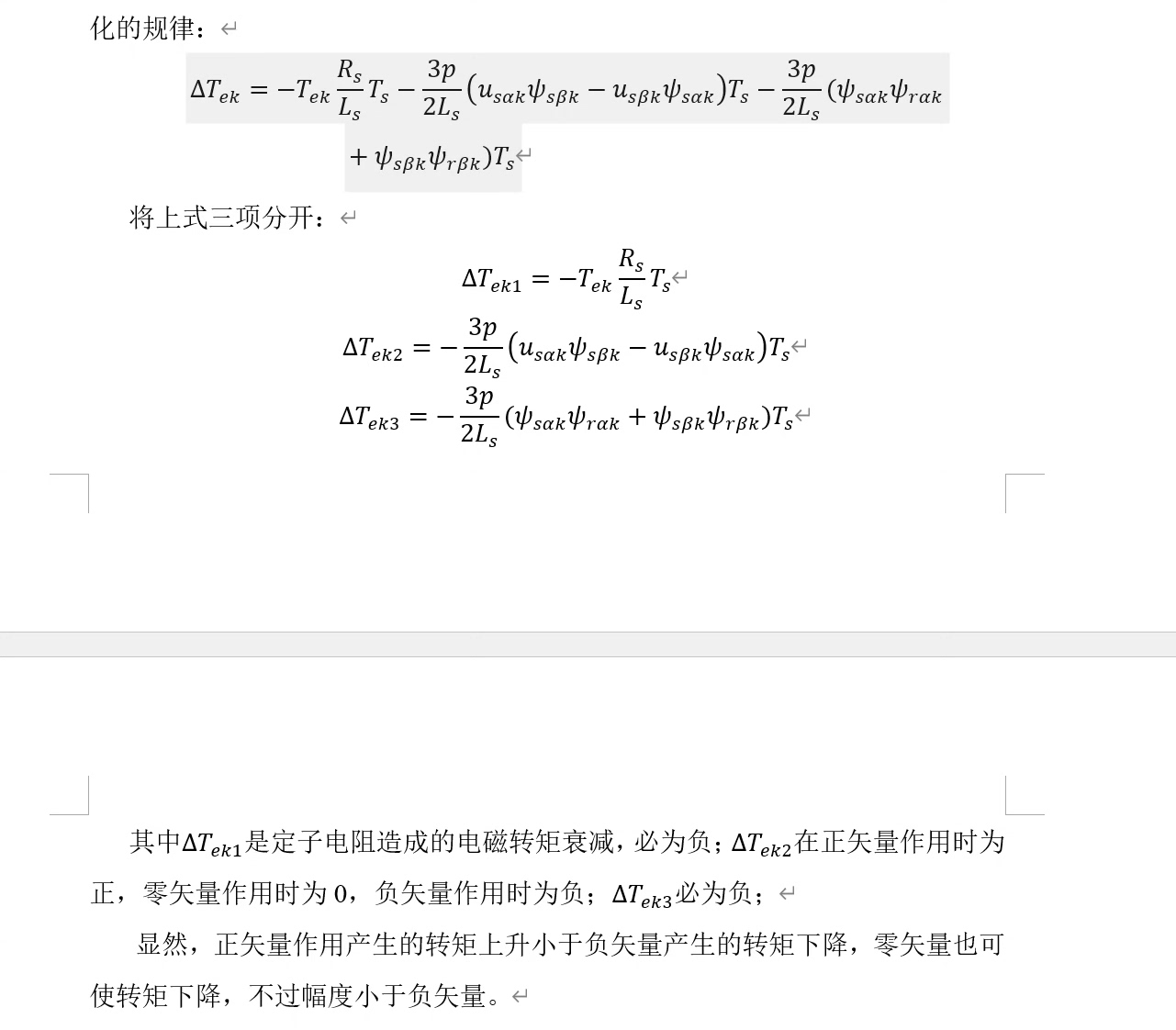

随模型附带的原理解析文档、相关论文和书籍资料，是深入理解这些仿真模型的好帮手。原理解析文档会详细介绍每个模型背后的理论依据，像转矩和磁链的计算方法、电压矢量的作用原理等。论文和书籍资料则能从更广泛的角度，提供不同的研究思路和应用案例，帮助我们更好地理解和应用PMSM直接转矩控制技术。

永磁同步电机直接转矩控制simulink仿真模型（带原理解析） 共包含四个PMSM直接转矩控制仿真模型，有助于对比学习： 1.加入零矢量的经典DTC； 2.二十四扇区细分的DTC; 3.SVM-DTC; 4.占空比DTC; 还包含一部分原理解析的文档，相应的论文和书籍资料。

通过这四个PMSM直接转矩控制仿真模型的对比学习，再结合原理解析和相关资料，相信大家对永磁同步电机直接转矩控制技术会有更全面、深入的认识，在实际应用中也能更得心应手地运用这一强大的控制策略。
