多媒体WIFI模组——Air8101规格介绍

爱学习的朱迪

103人浏览 · 2026-04-02 12:47:02

爱学习的朱迪 · 2026-04-02 12:47:02 发布

Air8101 是面向多媒体与 HMI 应用的 Wi‑Fi SoC 模组，集成 2.4G Wi‑Fi 6 与 BLE 5.4，支持最高 720P LCD 显示，提供 AirUI 与 LVGL 两套界面开发框架，可实现本地 UI 交互与可视化控制。模组支持 DVP/UVC 摄像头接入，最高 200 万像素拍照、H.264 视频编码与 RTMP 推流，具备 UART、SPI、I2C、ADC、CAN、以太网等外设接口，基于 LuatOS 进行二次开发，适用于智能控制面板、本地显示终端、可视门铃、工业现场监控屏等需要联网、视频与 UI 界面的物联网设备。

一、Air8101核心参数

显示参数：支持 RGB565/RGB888/SPI/QSPI 显示接口，最大支持 720P（1280*720）分辨率显示屏，RGB 接口最大刷屏时钟 80MHz。
摄像头参数：支持 DVP/UVC 接口，最大支持200W像素的静态图像拍照(拍照200W像素，录像100W像素且支持H.264编码压缩和RTMP推流)，调试完成的 UVC 摄像头最高分辨率 1280*720，可外接五路摄像头（DVP1 路 + UVC4 路）。
外设参数：56 个可编程 IO，3 路 UART，支持 SPI、QSPI、I2C、PWM、GPIO、SDIO、ADC、USB2.0、Ethernet、CAN 等接口。
供电参数：VBAT 供电电压范围 2.5~4.35V。
功耗参数：3.3V 供电时，常规模式平均电流 6.6mA；低功耗模式 DTIM10 平均电流 380uA、DTIM1 平均电流 1.5mA；PSM + 模式平均电流 13uA。
网络参数：支持 2.4G WIFI6、 BLE 5.4，可通过 SPI 接口外挂 4G 模组实现 4G 通信。

二、Air8101管脚说明

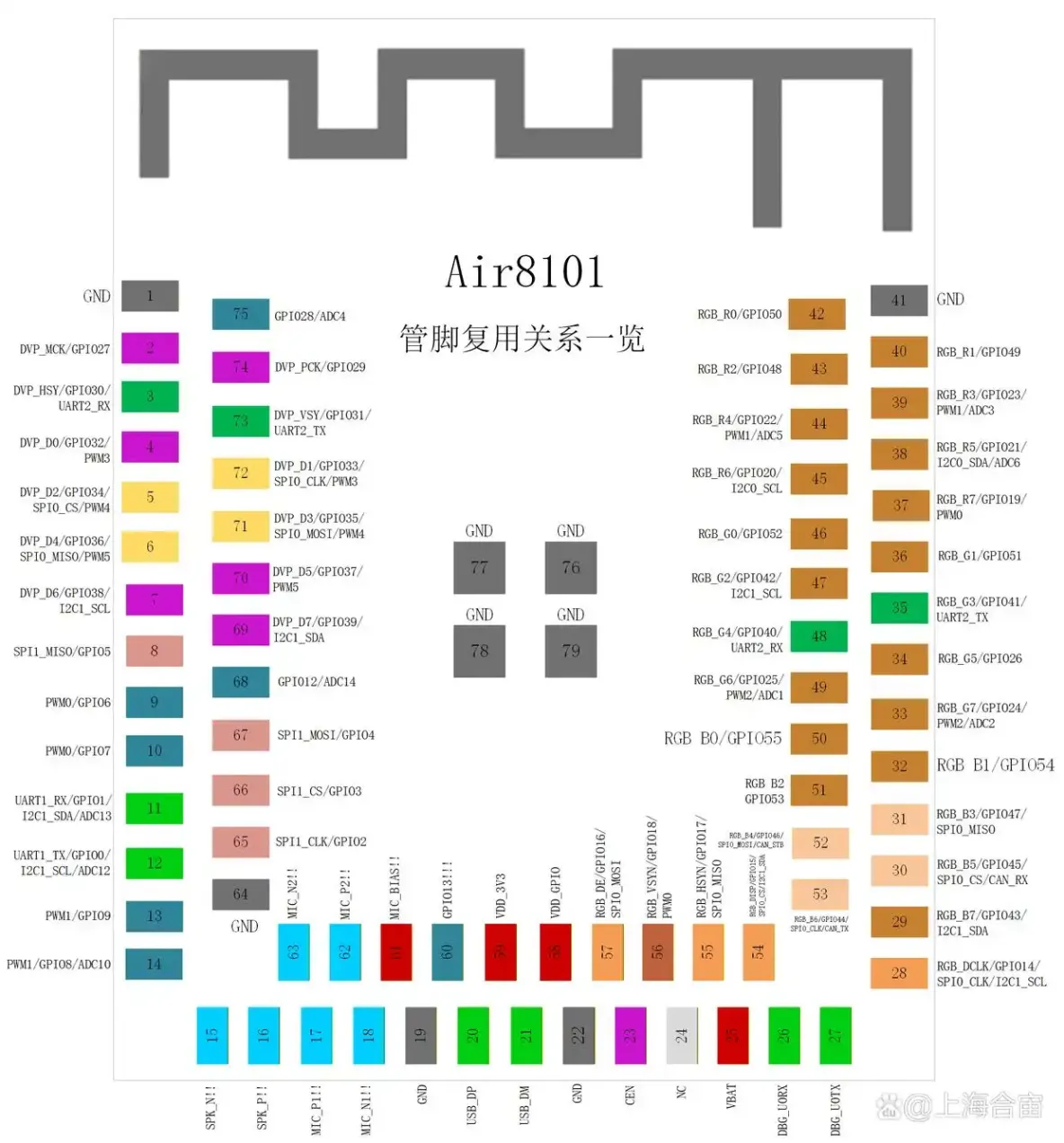

Air8101管脚图

Air8101 共有 79 个管脚，有些管脚相互之间为复用关系，无法同时使用，大家在使用过程中注意根据实际情况进行判别。

Air8101多媒体Wifi模组规格详情_UI方案

按照常用的功能进行分类，大概可以分为如下几类管脚：

模组对内供电管脚 VBAT；
模组对外供电管脚 VDD_3V3；
模组 IO 上拉电平 VDD_GPIO；
模组关机 (Reset) 管脚 CEN；
下载调试串口 DBG_UART0；
RGB888/RGB565 屏接口 (最大分辨率 1280*720)；
DVP 摄像头接口 (100W 视频 / 200W 拍照)；
UVC 摄像头接口 (100W 视频 / 200W 拍照)；
SPI 接口 (可挂载 SD 卡 / 以太网控制器 CH390H)；
UART 接口 (UART1 和 UART2)；
AirLink 接口 (AirLink over SPI 和 AiLink over UART)；
I2C 接口 (I2C0 和 I2C1)；
PWM 接口 (六路 PWM0-5)；
ADC 接口 (10 路 ADC1-6+ADC10+ADC12-14)；
WGPIO (Air8101 的 GPIO 以 WGPIO 名义沟通，与 4G 模组的 GPIO 方便区分)；

三、Air8101功耗模式

Air8101 LuatOS二次开发方式下，有三种功耗模式，分别是常规模式，低功耗模式、PSM+模式

3.1 常规模式：

网络在线，随时响应服务器命令，CPU 满频运行，外设功能全部可用；
3.3V供电的平均电流为6.6mA

3.2 低功耗模式：

网络在线，随时响应服务器命令，CPU 降频运行，外设功能部分可用；3.3V供电，DTIM10的平均电流为380uA，DTIM1的平均电流为1.5mA；DTIM10和DTIM1的核心区别有：

DTIM1不会丢失WIFI AP路由器发送给WiFi station的广播帧和组播帧，DTIM10会丢失，一般来说，对于iot应用，丢失广播帧和组播帧对设备应用没有什么影响，只要单播帧不丢失就行；
一般来说，WiFi AP路由器发送Beacon帧的间隔是100毫秒，DTIM1最长延迟100毫秒可以收到WiFi AP路由器发送过来的数据，DTIM10最长延迟1000毫秒可以收到WiFi AP路由器发送过来的数据；
可以根据自己项目对功耗以及数据收发时延的要求选择合适的DTIM配置；

3.3 PSM+ 模式：

网络离线，无法响应服务器命令，CPU 停止运行，部分GPIO中断和定时器可以唤醒；
3.3V供电的平均电流为13uA；

四、Air8101核心功能

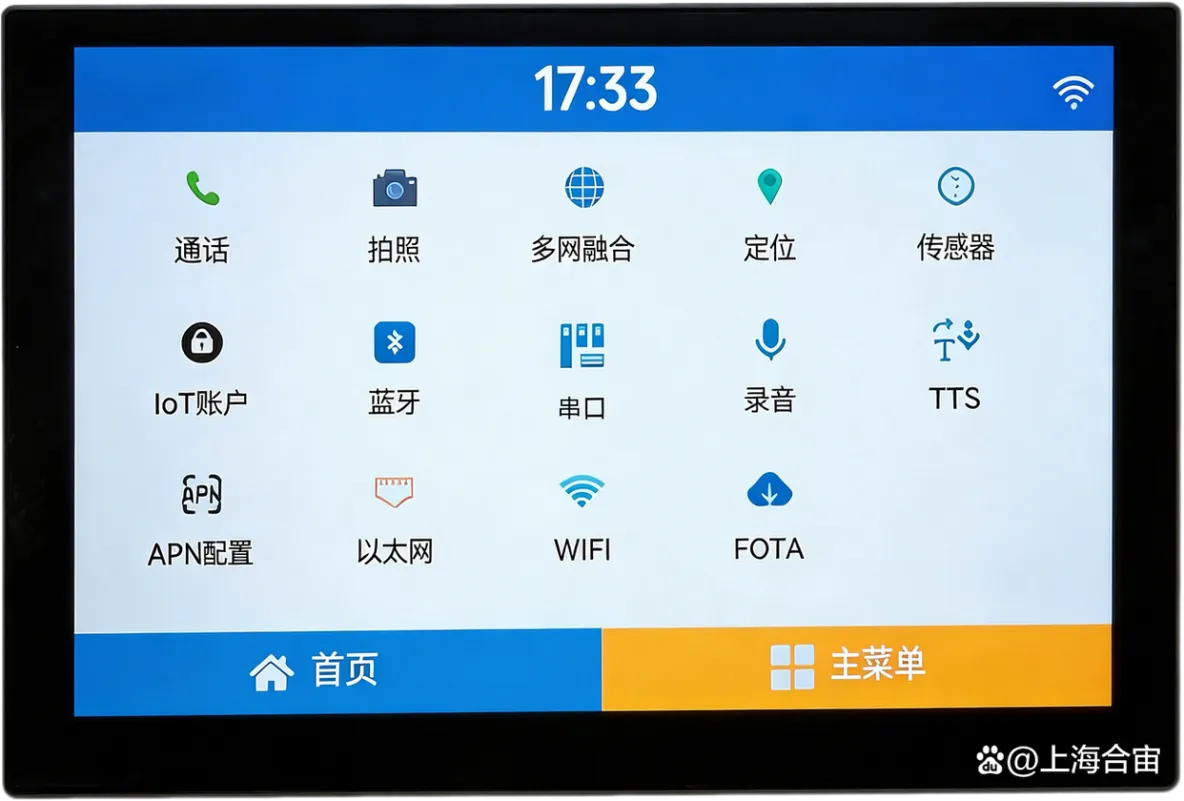

4.1 支持最高 1280*720 分辨率的大屏，配合 AirUI 核心库，满足各类场景 UI 需求

通过 lcd核心库、tp 触摸库、AirUI核心库等，实现图形用户界面应用开发。

lcd核心库是一个功能丰富的显示屏控制核心库，支持多种接口类型的 LCD 屏幕，包括 SPI、QSPI、RGB 等。该核心库提供了显示屏初始化、图形绘制、文本显示、图像处理、屏幕休眠、唤醒等功能；
tp 触摸库是 LuatOS 提供的底层触摸驱动库，负责与触摸芯片进行直接通信，获取原始触摸数据。该库支持多种主流触摸芯片，提供基础的触摸事件检测功能，是构建高级触摸应用的基础。
AirUI 是基于 LVGL 9.4 版本进行图形层封装的 LuatOS 核心库，把常用组件、事件管理、输入和基础视觉主题封装为更易上手的 Lua 接口，便于在支持 LuatOS 的设备和 PC 上统一开发。

Air8101多媒体Wifi模组规格详情_低功耗_02

4.2 支持最高 200W 像素的 DVP 或 UVC 摄像头，实现高分辨率的拍照和录像功能

通过 excamera 扩展库，可实现复杂的摄像头业务流程

接口：

excamera.open(camera_param)——打开摄像头，业务信息配置表
excamera.photo(x, y, w, h)——裁剪起始坐标，宽高
excamera.scan(ms)——扫描时长，单位：毫秒
excamera.video(file_path, duration)——保存视频的路径，录制视频时长
excamera.rtmp()——启动摄像头为RTMP推流做准备
excamera.close()——关闭摄像头

更加完整和详细的 demo，请参考

LuatOS 仓库中各个目录下的相关示例:demo/camera：

执行流程：

单张拍照依托zbuff缓存存储，无需手动管理文件路径，适合临时数据使用；
多张拍照通过/ram/路径动态命名文件，实现连续存储，可查看每张照片大小信息；
核心流程均为：加载库→配置参数→等待触发→初始化摄像头→拍照→释放资源。

4.3 搭配 AirLink over SPI 功能（基于 SPI 的高速率总线接口），实现 WiFi/4G 双模上网；

通过 airlink 实现多网融合功能：通过 spi 或 uart 方式连接两台设备
AirLink over SPI 共有 7 个信号组成，4 个 SPI 信号，3 个辅助信号

AirLink 七个信号	功能说明
AirLink_SPI_CLK	主机提供时钟，以 “Air8101+Air780Exx 系列模组” 组合为例，Air8101 为主，由 Air8101 提供时钟注意！AirLink_SPI_CLK 接 Air780Exx 模组的 SPI_CLK;
AirLink_SPI_MOSI	主机输出数据到从机，以 “Air8101+Air780Exx 系列模组” 组合为例，Air8101 为主，此信号由 Air8101 输出数据给 Air780Exx 系列模组注意！AirLink_SPI_MOSI 也接 Air780Exx 模组的 SPI_MOSI，不需要反向接 SPI_MISO，切记!
AirLink_SPI_MISO	从机输出数据到主机，以 “Air8101+Air780Exx 系列模组” 组合为例，Air780Exx 系列模组为辅，此信号由 Air780Exx 模组输出数据给 Air8101注意！AirLink_SPI_MISO 也接 Air780Exx 模组的 SPI_MISO，不需要反向接 SPI_MOSI，切记!
AirLink_SPI_CS	主机提供片选信号，拉低有效，以 “Air8101+Air780Exx 系列模组” 组合为例，Air8101 为主，此信号由 Air8101 提供给 Air780Exx 系列模组注意！AirLink_SPI_CS 接 Air780Exx 模组的 SPI_CS;
AirLink_RDY	从机就绪信号，拉低有效，若 RDY 为高电平，不可进行 SPI 通信，在 “Air8101+Air780Exx 系列模组” 组合中，由 Air780Exx 系列模组提供给 Air8101
AirLink_IRQ	从机数据通知主机，拉低有效，可选；在 “Air8101+Air780Exx 系列模组” 组合中，由 Air780Exx 系列模组提供给 Air8101；说明！AirLink 协议支持轮询和中断模式，若 IRQ 不选用则为轮询模式，轮询周期默认 5ms，可配置
AirLink_WAKEUP	从机唤醒主机，Air8101 上升沿或下降沿中断触发可配置，在 “Air8101+Air780Exx 系列模组” 组合中，由 Air780Exx 系列模组唤醒 Air8101;
