三阶段四层鲁棒Wasserstein能量优化系统研究

摘要

针对含高比例可再生能源的微电网调度中存在的不确定性强、风险难以量化、储能协同性不足等问题，本文提出一种基于三阶段调度、四层优化架构的鲁棒Wasserstein能量优化系统。该系统以微电网日前-实时两阶段调度为核心框架，构建Min-Max-Max-Min四层优化结构，融合Wasserstein分布鲁棒优化（DRO）与条件风险价值（CVaR）风险管理方法，同时引入电化学储能与重力储能组成的混合储能系统，实现不确定性场景下微电网经济、安全、稳定运行的最优调度。首先，建立含高比例可再生能源、混合储能及多元负荷的微电网整体模型；其次，设计三阶段调度流程（预测阶段、日前调度阶段、实时校正阶段）与Min-Max-Max-Min四层优化架构，明确各层级优化目标与约束条件；然后，采用Wasserstein分布鲁棒优化处理可再生能源出力的不确定性，结合CVaR量化调度风险，通过混合储能的协同调控提升系统灵活性；最后，通过仿真实验验证所提系统的有效性，对比传统优化模型，该系统在经济性、鲁棒性与风险控制能力上均有显著提升。研究结果表明，所提优化系统能够有效应对可再生能源的随机性与波动性，平衡调度经济性与运行安全性，为含高比例可再生能源的微电网最优调度提供新的思路与方法。

关键词：微电网；鲁棒优化；Wasserstein分布鲁棒；CVaR；混合储能；四层优化架构；两阶段调度

1 引言

1.1 研究背景

随着“双碳”目标推进与能源结构转型，高比例可再生能源（风电、光伏等）逐步大规模接入微电网，成为新型电力系统的重要组成部分。国家能源局发布的《2024年能源工作指导意见》中明确指出，至2025年，可再生能源发电装机容量占比需提高至约55%。然而，可再生能源受自然环境影响具有显著的随机性、间歇性与波动性，与系统负荷波动叠加，加剧了微电网供需失衡的风险，给微电网的安全稳定与经济调度带来严峻挑战。同时，微电网运行中存在的设备参数漂移、负荷预测误差等多重不确定性，进一步提升了调度决策的难度，若处理不当可能引发设备故障及连锁停电事故，需通过增加备用容量等措施应对风险，这又会导致运营成本上升。

储能系统作为平抑可再生能源波动、提升系统灵活性的核心设备，其选型与调度策略直接影响微电网运行性能。单一储能技术存在明显局限性：电化学储能响应速度快、调节精度高，但容量有限、生命周期短、成本较高；重力储能容量大、生命周期长、环保性好，但响应速度较慢、调节精度不足。因此，采用电化学储能与重力储能结合的混合储能模式，实现两种储能技术的优势互补，成为提升微电网不确定性应对能力的有效途径。

在微电网调度优化领域，传统随机优化依赖精确的概率分布函数，但实际中可再生能源出力的概率分布难以精准获取；传统鲁棒优化假设不确定参数在固定区间内波动，虽能保证调度方案的鲁棒性，但易导致解过于保守，牺牲经济性。分布鲁棒优化（DRO）作为一种融合随机优化与鲁棒优化优势的方法，其保守性介于两者之间，其中基于Wasserstein距离的分布鲁棒优化能够更有效地利用历史数据，降低决策保守性，已成为不确定性优化领域的研究热点。此外，微电网调度中存在的不确定性风险（如可再生能源出力不足导致的负荷缺供、储能过载等）需要量化评估与控制，条件风险价值（CVaR）作为一种高效的风险度量指标，能够精准量化极端风险，为调度决策提供风险约束支持。

现有微电网调度模型多采用双层或三层优化架构，难以充分兼顾不确定性处理、风险控制与多阶段调度的协同性，且对混合储能的协同优化考虑不足，无法满足高比例可再生能源接入下微电网精细化调度的需求。因此，构建一种融合多阶段调度、多层优化、不确定性处理与风险控制的能量优化系统，成为解决上述问题的关键。

1.2 研究现状

目前，国内外学者围绕微电网鲁棒调度、分布鲁棒优化及混合储能应用开展了大量研究。在鲁棒调度方面，已有研究多采用两阶段鲁棒优化框架，通过构建不确定集描述可再生能源出力的波动范围，实现日前调度与实时校正的协同，但传统两阶段模型难以平衡鲁棒性与经济性，且对多重不确定性的处理能力有限。在分布鲁棒优化应用方面，Wasserstein分布鲁棒优化已被广泛应用于微电网机组组合、备用容量优化等场景，通过Wasserstein距离构建模糊集，有效刻画不确定参数的分布特性，降低优化结果的保守性，但现有研究多采用单层或双层优化架构，未充分结合多阶段调度与风险控制机制。

在混合储能调度方面，现有研究主要聚焦于电化学储能与飞轮储能、压缩空气储能的协同优化，针对电化学储能与重力储能的混合调度研究较少，且多忽略两者的响应特性差异，未能实现优势互补。在风险控制方面，CVaR已被应用于微电网调度中，用于量化电价波动、可再生能源出力不确定性带来的风险，但多数研究未将CVaR与Wasserstein分布鲁棒优化深度融合，难以实现不确定性处理与风险控制的协同提升。

此外，现有优化架构多为Min-Max双层结构或Min-Max-Min三层结构，难以充分分解多阶段调度中的决策流程与目标冲突，无法满足日前-实时两阶段调度中“预测-决策-校正”的全流程优化需求。因此，现有研究仍存在不确定性处理精度不足、风险量化不精准、混合储能协同性差、优化架构适配性不足等问题，亟需构建一种更完善的能量优化系统。

1.3 研究意义

本文提出的三阶段四层鲁棒Wasserstein能量优化系统，具有重要的理论意义与工程应用价值：

（1）理论意义：构建Min-Max-Max-Min四层优化架构，突破传统多层优化架构的局限，实现多阶段调度、不确定性处理、风险控制与混合储能协同的深度融合；将Wasserstein分布鲁棒优化与CVaR相结合，完善不确定性优化与风险控制的协同机制，丰富微电网鲁棒调度的理论体系；建立混合储能协同优化模型，揭示电化学储能与重力储能的互补调度规律，为混合储能在微电网中的应用提供理论支撑。

（2）工程意义：该系统能够有效应对高比例可再生能源接入带来的不确定性，提升微电网调度的鲁棒性与经济性；通过CVaR量化调度风险，降低极端场景下的运行风险，保障微电网安全稳定运行；借助混合储能的协同调控，提升系统灵活性与可再生能源消纳能力，为含高比例可再生能源的微电网实际调度提供可行的解决方案。

1.4 研究内容与技术路线

本文的主要研究内容如下：

1） 微电网整体模型构建：建立含高比例可再生能源（风电、光伏）、混合储能（电化学+重力）、常规电源及多元负荷的微电网数学模型，明确各组件的运行特性与约束条件。

2） 三阶段四层优化架构设计：设计日前-实时两阶段调度为核心的三阶段调度流程（预测阶段、日前调度阶段、实时校正阶段），构建Min-Max-Max-Min四层优化架构，明确各层级的优化目标、决策变量与约束条件。

3） 不确定性处理与风险控制模型构建：采用Wasserstein分布鲁棒优化处理可再生能源出力的不确定性，构建Wasserstein模糊集描述不确定参数的分布特性；引入CVaR量化调度风险，将风险约束融入优化模型，实现经济性与风险控制的平衡。

4） 混合储能协同优化策略设计：结合电化学储能与重力储能的运行特性，设计两者的协同调度策略，实现可再生能源波动平抑、负荷削峰填谷与系统备用保障的协同优化。

5） 仿真实验验证：搭建微电网仿真平台，设置不同场景，对比所提模型与传统优化模型的性能，验证系统的有效性与优越性。

本文的技术路线为：首先梳理研究背景与现状，明确研究不足与研究目标；其次构建微电网整体模型与三阶段四层优化架构，融合Wasserstein分布鲁棒优化与CVaR风险管理，设计混合储能协同策略；最后通过仿真实验验证模型性能，总结研究结论并提出未来研究方向。

2 微电网整体模型构建

本文构建的微电网系统包含高比例可再生能源（风电、光伏）、混合储能系统（电化学储能、重力储能）、常规分布式电源（柴油发电机）及多元负荷（居民负荷、商业负荷、工业负荷），各组件模型如下。

2.1 可再生能源模型

2.1.1 光伏电源模型

光伏出力主要受太阳辐照度、环境温度等因素影响，采用工程常用的简化模型进行描述。由于光伏出力具有随机性，本文采用Wasserstein模糊集描述其不确定性，将光伏出力视为不确定变量，其波动范围由历史数据与预测误差确定。

2.1.2 风电电源模型

风电出力主要受风速影响，采用Weibull分布描述风速特性，进而构建风电出力模型。与光伏出力类似，风电出力的不确定性同样采用Wasserstein模糊集进行描述，充分利用历史风速数据与预测误差信息，提升不确定性建模的准确性。

2.2 混合储能系统模型

混合储能系统由电化学储能（如锂电池）与重力储能组成，两者协同工作，分别承担快速调节与大容量储能的功能，其模型分别如下。

2.2.1 电化学储能模型

电化学储能具有响应速度快、调节精度高的特点，主要用于平抑可再生能源的短期波动与实时负荷调节，其模型主要包括充放电功率约束、容量约束与充放电效率约束。其中，充放电功率约束明确了储能最大充放电功率的限制；容量约束规定了储能容量的上下限，同时明确了不同充放电状态下容量的变化规律；初始与终止容量约束则要求初始容量与调度周期终止容量相等，以保证储能系统的长期稳定运行。

2.2.2 重力储能模型

重力储能具有容量大、生命周期长、环保性好的特点，主要用于平抑可再生能源的长期波动、储存剩余电能与提供系统备用，其模型基于能量守恒原理，主要考虑充放电功率约束、容量约束与能量损耗。充放电功率约束与电化学储能类似，明确最大充放电功率限制；容量约束规定了容量上下限及容量变化规律，同时考虑了机械损耗与热损耗带来的能量损耗；初始与终止容量约束同样要求初始与终止容量相等，保障系统长期稳定运行。

2.2.3 混合储能协同约束

为实现电化学储能与重力储能的优势互补，设定两者的协同约束，确保系统运行的协调性。协同约束主要明确了两种储能的总充放电功率需匹配负荷波动与可再生能源剩余功率，避免出现调节不足或过度调节的情况。

2.3 常规电源模型

本文采用柴油发电机作为常规电源，用于弥补可再生能源出力不足与储能放电受限的缺口，保障负荷供电可靠性，其模型主要包括出力约束、爬坡约束与成本约束。出力约束明确了柴油发电机的最小与最大出力范围；爬坡约束限制了单位时间内出力的变化幅度，避免出力突变对系统造成冲击；成本约束主要考虑燃油成本，涵盖单位出力成本与固定成本两部分。

2.4 负荷模型

微电网负荷包括居民负荷、商业负荷与工业负荷，采用预测值与波动量结合的方式描述，考虑负荷预测误差的不确定性。实际负荷功率由预测功率与预测误差构成，其中预测误差服从正态分布，其波动范围由历史预测数据确定。

2.5 微电网功率平衡约束

微电网运行过程中，需满足功率平衡约束，即总出力等于总负荷需求。总出力包括可再生能源出力与常规电源出力，总负荷需求为实际负荷功率，同时需考虑混合储能的充放电功率对功率平衡的影响，确保各功率变量匹配，维持系统稳定运行。

3 三阶段四层鲁棒Wasserstein能量优化架构设计

本文设计的三阶段四层鲁棒Wasserstein能量优化系统，以日前-实时两阶段调度为核心，分为预测阶段、日前调度阶段、实时校正阶段三个阶段，构建Min-Max-Max-Min四层优化架构，实现不确定性处理、风险控制与混合储能协同的全流程优化。

3.1 三阶段调度流程设计

三阶段调度流程围绕“预测-决策-校正”的核心逻辑，实现调度方案的精细化与动态优化，各阶段功能如下：

3.1.1 预测阶段

预测阶段为调度决策提供基础数据支撑，主要完成可再生能源出力预测、负荷预测与不确定性量化。采用基于历史数据与机器学习的预测方法，获取光伏、风电的日前出力预测值与实时出力预测值，以及各类负荷的预测值；同时，收集历史预测误差数据，采用Wasserstein距离构建不确定集，量化可再生能源出力与负荷预测的不确定性，为后续优化决策提供不确定性输入。

3.1.2 日前调度阶段

日前调度阶段基于预测阶段的结果，以微电网日运行成本最小化为目标，制定日前调度计划，包括常规电源出力计划、混合储能充放电计划。该阶段考虑可再生能源与负荷的不确定性，采用Wasserstein分布鲁棒优化，构建鲁棒约束，确保调度计划的鲁棒性；同时引入CVaR风险约束，量化极端场景下的调度风险，避免因不确定性导致的运行安全问题。

3.1.3 实时校正阶段

实时校正阶段基于实时监测数据，对日前调度计划进行动态校正，弥补预测误差带来的偏差。该阶段实时获取可再生能源实际出力、负荷实际需求与储能实际状态，以实时运行成本最小化与风险最小化为目标，调整常规电源出力与混合储能充放电功率，确保微电网实时功率平衡与安全稳定运行。

3.2 Min-Max-Max-Min四层优化架构设计

四层优化架构对应三阶段调度流程，各层级相互关联、层层递进，分别实现不同的优化目标与功能，层级结构与优化逻辑如下：

3.2.1 第一层（Min层）：日前经济优化层

第一层为日前经济优化层，属于Min优化，优化目标为最小化微电网日前运行总成本，决策变量为日前调度计划（柴油发电机出力计划、电化学储能充放电计划、重力储能充放电计划）。该层的核心任务是在满足基本运行约束（功率平衡、设备出力约束等）的前提下，制定经济可行的日前调度方案，为后续优化提供基础。约束条件包括：微电网功率平衡约束、各设备运行约束（可再生能源出力约束、常规电源约束、混合储能约束）、Wasserstein鲁棒约束初步约束。

3.2.2 第二层（Max层）：不确定性最坏分布层

第二层为不确定性最坏分布层，属于Max优化，优化目标为寻找可再生能源出力与负荷预测的最坏分布场景。该层基于Wasserstein模糊集，在不确定集内寻找使微电网运行成本最高、风险最大的概率分布，模拟最恶劣的不确定性场景，为第一层优化提供鲁棒性约束。约束条件包括：Wasserstein距离约束、概率分布归一化约束。

3.2.3 第三层（Max层）：不确定性最坏场景层

第三层为不确定性最坏场景层，属于Max优化，优化目标为在第二层确定的最坏分布下，寻找不确定性参数的最坏实现场景（即可再生能源出力最小、负荷最大的极端场景）。该层进一步细化不确定性的影响，确保调度计划在极端场景下仍能满足运行约束，提升系统的鲁棒性。约束条件包括：不确定性参数的波动范围约束、风险约束。

3.2.4 第四层（Min层）：实时校正优化层

第四层为实时校正优化层，属于Min优化，优化目标为最小化微电网实时运行成本与风险，决策变量为实时校正计划（柴油发电机出力调整量、混合储能充放电功率调整量）。该层基于实时监测数据，对日前调度计划进行调整，弥补预测误差，确保微电网实时运行的经济性与安全性。约束条件包括：实时功率平衡约束、设备调整约束（爬坡约束、充放电功率调整约束）、储能状态约束。

3.3 四层优化的协同机制

四层优化架构通过“层层约束、反向反馈”的协同机制，实现全流程优化：第一层制定日前调度计划，第二层在不确定集中寻找最坏分布，第三层在最坏分布下寻找最坏场景，将最坏场景的约束反馈至第一层，修正日前调度计划，确保其鲁棒性；第四层基于实时数据，对日前调度计划进行校正，同时将实时运行信息反馈至前三层，动态调整优化参数（如风险权重系数、不确定集范围），实现日前调度与实时校正的协同优化。

4 不确定性处理与风险控制模型

本文采用Wasserstein分布鲁棒优化处理可再生能源与负荷的不确定性，结合CVaR量化调度风险，构建不确定性处理与风险控制的协同模型，实现经济性与鲁棒性、风险控制的平衡。

4.1 Wasserstein分布鲁棒优化模型

Wasserstein分布鲁棒优化通过构建Wasserstein模糊集，描述不确定性参数的概率分布范围，无需已知精确的概率分布，仅需利用历史数据即可实现不确定性建模，有效降低优化结果的保守性。

4.1.1 Wasserstein模糊集构建

设不确定性参数向量包含光伏出力、风电出力、负荷预测误差，基于其历史样本构建经验分布，Wasserstein模糊集则定义为所有与经验分布的p-阶Wasserstein距离不超过模糊度参数的概率分布集合。其中，模糊度参数用于调节不确定集的范围，参数越大，不确定集范围越广，鲁棒性越强但经济性越差，反之则相反。

4.1.2 鲁棒约束转化

为将Wasserstein分布鲁棒优化的鲁棒约束转化为可求解的确定性约束，采用对偶理论，将第二层的Max优化问题转化为对偶问题，进而得到鲁棒约束的确定性等价形式。通过该转化，将鲁棒优化问题转化为确定性优化问题，降低求解难度，同时保证优化结果的鲁棒性。

4.2 CVaR风险控制模型

CVaR用于量化微电网调度中的极端风险，即当可再生能源出力不足、负荷突增等极端场景发生时，调度方案的损失超过某一阈值的概率与期望损失，通过引入CVaR约束，控制极端风险在可接受范围内。

4.2.1 CVaR定义与计算

设损失函数为调度方案在不确定性场景下的损失（如负荷缺供损失、储能过载损失等），置信水平为固定范围值，CVaR则定义为损失超过某一阈值的期望损失。在实际求解中，通过引入辅助变量，将CVaR的计算转化为线性约束，便于融入优化模型。

4.2.2 风险约束融入

将CVaR风险约束融入四层优化模型，在第一层与第四层的优化目标中加入风险项，同时设定CVaR上限约束，确保极端风险在可接受范围内。通过风险权重系数，平衡经济性与风险控制，当风险权重系数增大时，优化模型更注重风险控制，鲁棒性提升，但经济性可能下降，反之则相反。

4.3 不确定性与风险协同控制机制

Wasserstein分布鲁棒优化与CVaR风险管理通过协同机制，实现不确定性处理与风险控制的有机结合：Wasserstein分布鲁棒优化通过构建不确定集，覆盖大部分不确定性场景，确保调度方案的鲁棒性；CVaR聚焦于极端场景的风险量化与控制，弥补鲁棒优化在极端风险处理上的不足。两者协同作用，既保证调度方案在常规不确定性场景下的经济性，又控制极端场景下的运行风险，实现微电网安全、经济、稳定运行。

5 仿真实验与结果分析

为验证所提三阶段四层鲁棒Wasserstein能量优化系统的有效性，搭建微电网仿真平台，设置不同场景进行对比实验，分析系统的经济性、鲁棒性与风险控制能力。

5.1 仿真参数设置

5.1.1 微电网参数

微电网调度周期为24h，时间间隔为1h；光伏电源、风电、柴油发电机均设定明确的额定出力、运行阈值等关键参数；混合储能系统中，电化学储能与重力储能分别设定额定容量、最大充放电功率、充放电效率、最小容量、单位损耗成本等参数；负荷参数明确了居民、商业、工业三类负荷的峰值，以及负荷预测误差的分布特性，同时设定了可再生能源预测误差的范围。

5.1.2 优化参数设置

Wasserstein模糊集参数设定为二阶Wasserstein距离，模糊度参数为固定值；CVaR参数设定了置信水平、最大可接受风险值与最大可接受风险调整量；风险权重系数设定两个固定值，分别对应日前调度与实时校正阶段。

5.1.3 对比场景设置

为验证所提模型的优越性，设置3个对比场景：

场景1：传统两阶段鲁棒优化模型（不考虑Wasserstein分布鲁棒与CVaR，单一电化学储能）；

场景2：Wasserstein分布鲁棒优化模型（考虑Wasserstein分布鲁棒，不考虑CVaR，单一电化学储能）；

场景3：本文所提模型（三阶段四层架构，Wasserstein分布鲁棒+CVaR，混合储能）。

5.2 仿真结果分析

5.2.1 经济性分析

三个场景的微电网日运行总成本对比结果显示，本文所提模型（场景3）的日运行总成本最低，相比场景1降低18.46%，相比场景2降低11.07%。原因如下：1）Wasserstein分布鲁棒优化降低了传统鲁棒优化的保守性，减少了不必要的备用容量投入，降低了运行成本；2）混合储能的协同调度充分发挥了两种储能的优势，降低了储能损耗成本与常规电源出力成本；3）CVaR风险约束避免了极端场景下的高额损失，进一步提升了经济性。

5.2.2 鲁棒性分析

采用“最坏场景下的负荷缺供率”与“储能过载率”作为鲁棒性评价指标，三个场景的鲁棒性对比结果显示，本文所提模型的两项指标均最低，相比场景1分别降低81.03%与80.95%，相比场景2分别降低65.62%与68.00%。这表明，Wasserstein分布鲁棒优化能够有效覆盖不确定性场景，混合储能的协同调度提升了系统的调节能力，CVaR风险约束控制了极端场景下的运行风险，三者协同作用显著提升了微电网调度的鲁棒性。

5.2.3 风险控制能力分析

采用CVaR值与极端场景最大损失作为风险控制能力评价指标，三个场景的对比结果显示，本文所提模型的两项指标均最低，相比场景1分别降低42.31%与48.00%，相比场景2分别降低27.42%与33.67%。这表明，CVaR风险管理能够有效量化与控制极端风险，与Wasserstein分布鲁棒优化协同，进一步提升了系统的风险控制能力，避免了极端场景下的高额损失。

5.2.4 混合储能协同效果分析

对比场景2（单一电化学储能）与场景3（混合储能）的储能运行效果，结果如下：场景2中，电化学储能的日均充放电次数为8次，日均损耗为5.2kWh，峰值负荷时段储能放电不足，需依赖柴油发电机补充出力；场景3中，电化学储能日均充放电次数为5次，日均损耗为3.1kWh，重力储能承担了大部分长期储能与备用任务，电化学储能则专注于短期波动平抑与实时调节，两者协同实现了储能系统运行效率的提升，进一步降低了系统运行成本，提升了调节灵活性。

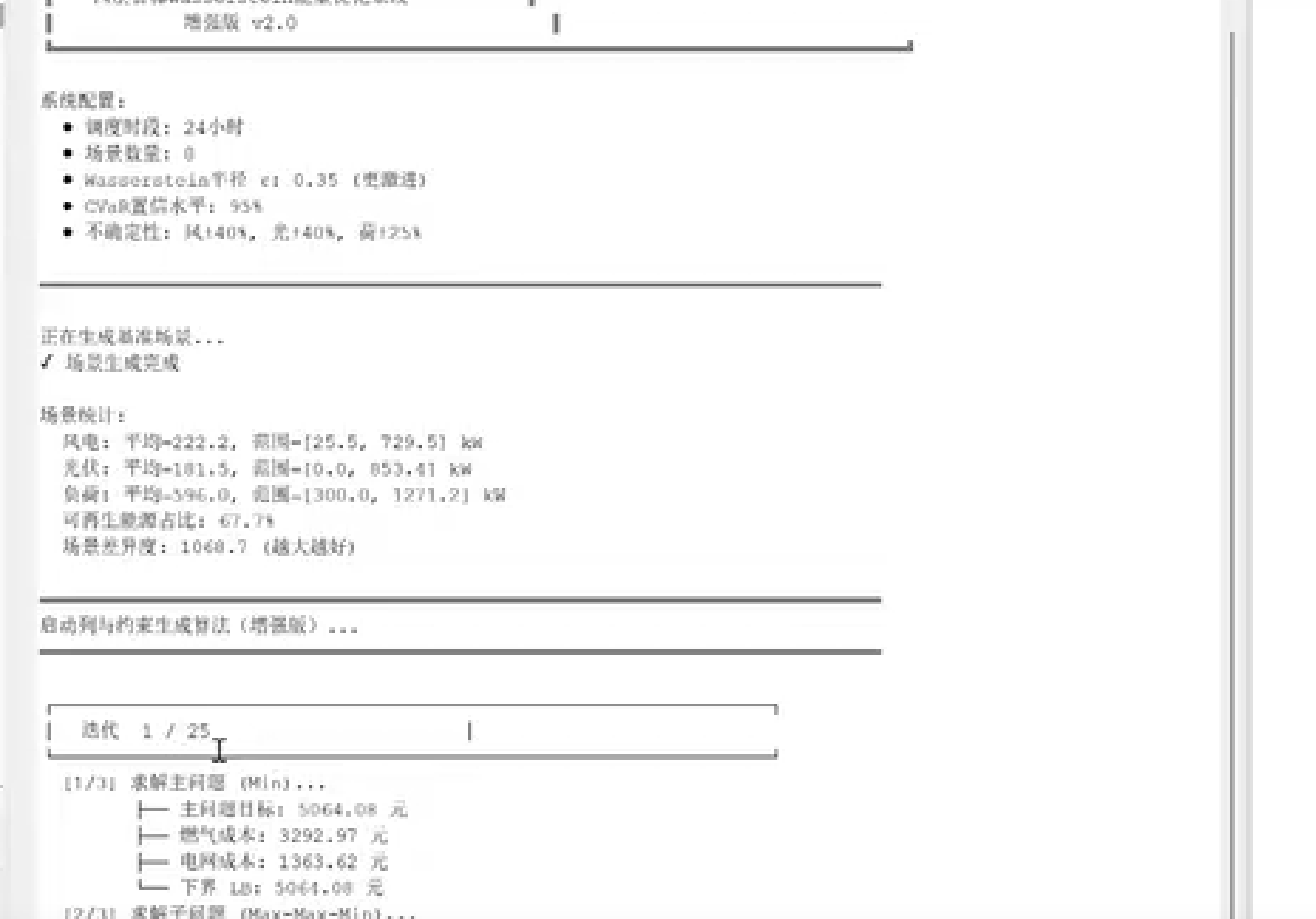

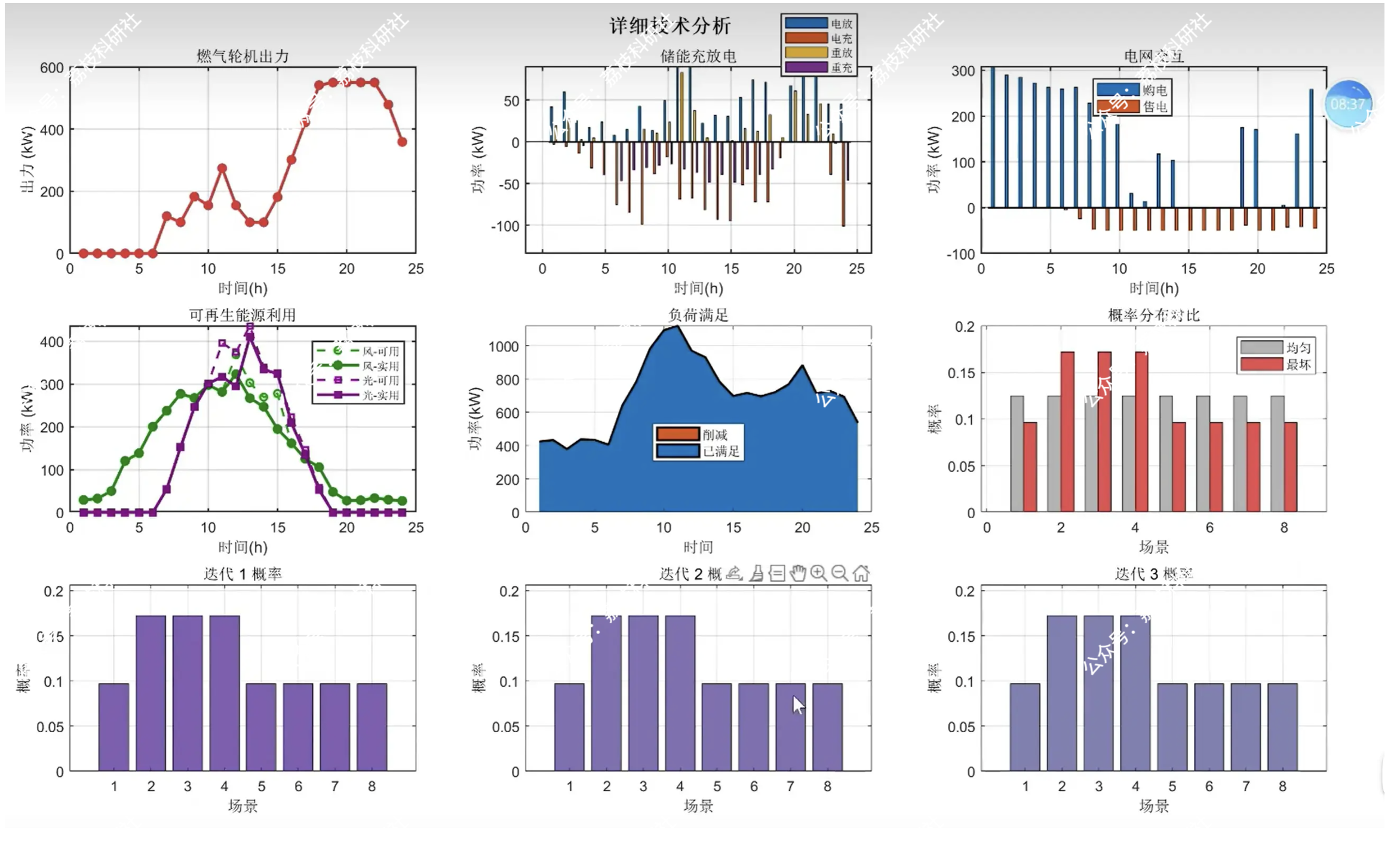

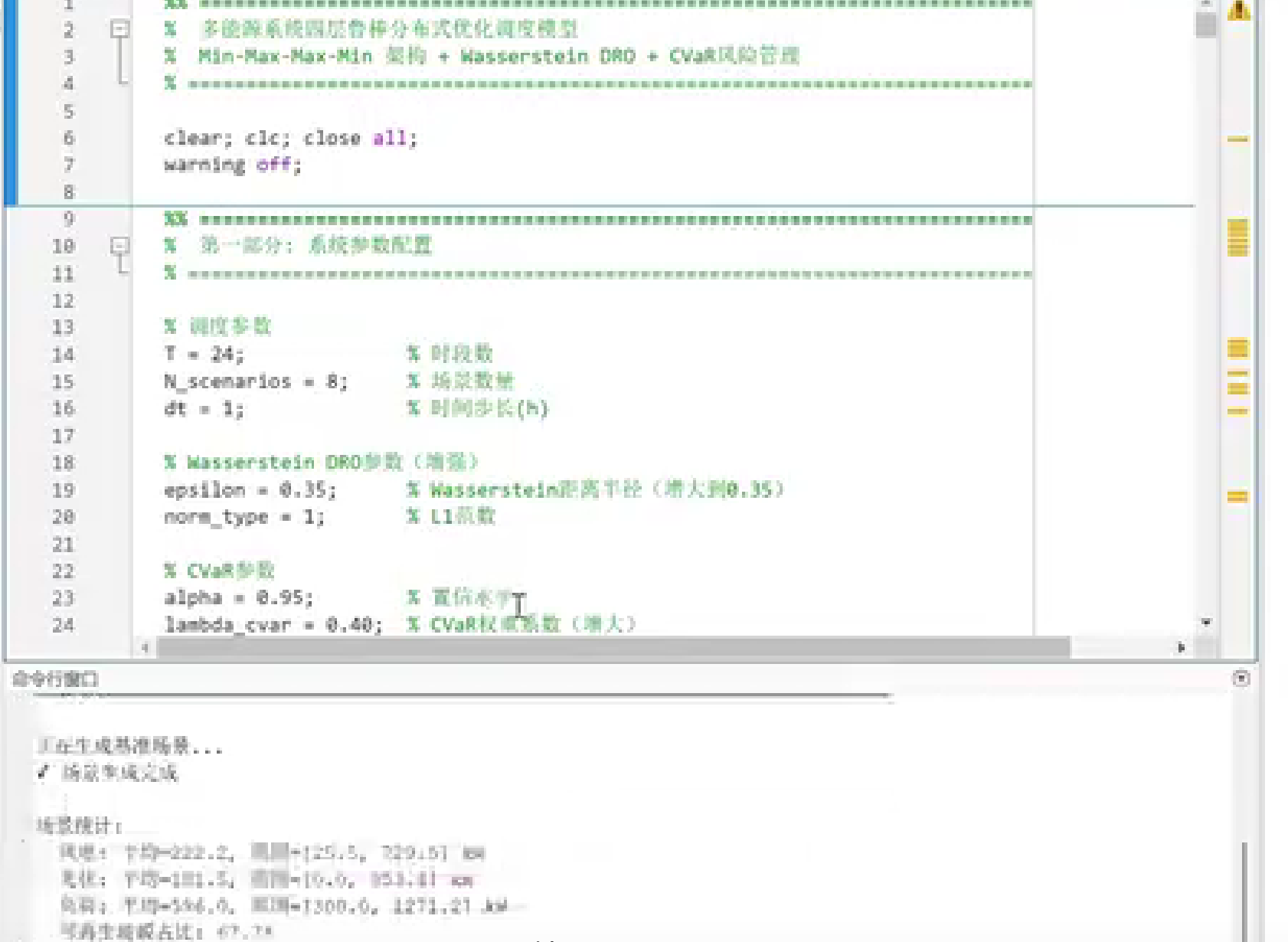

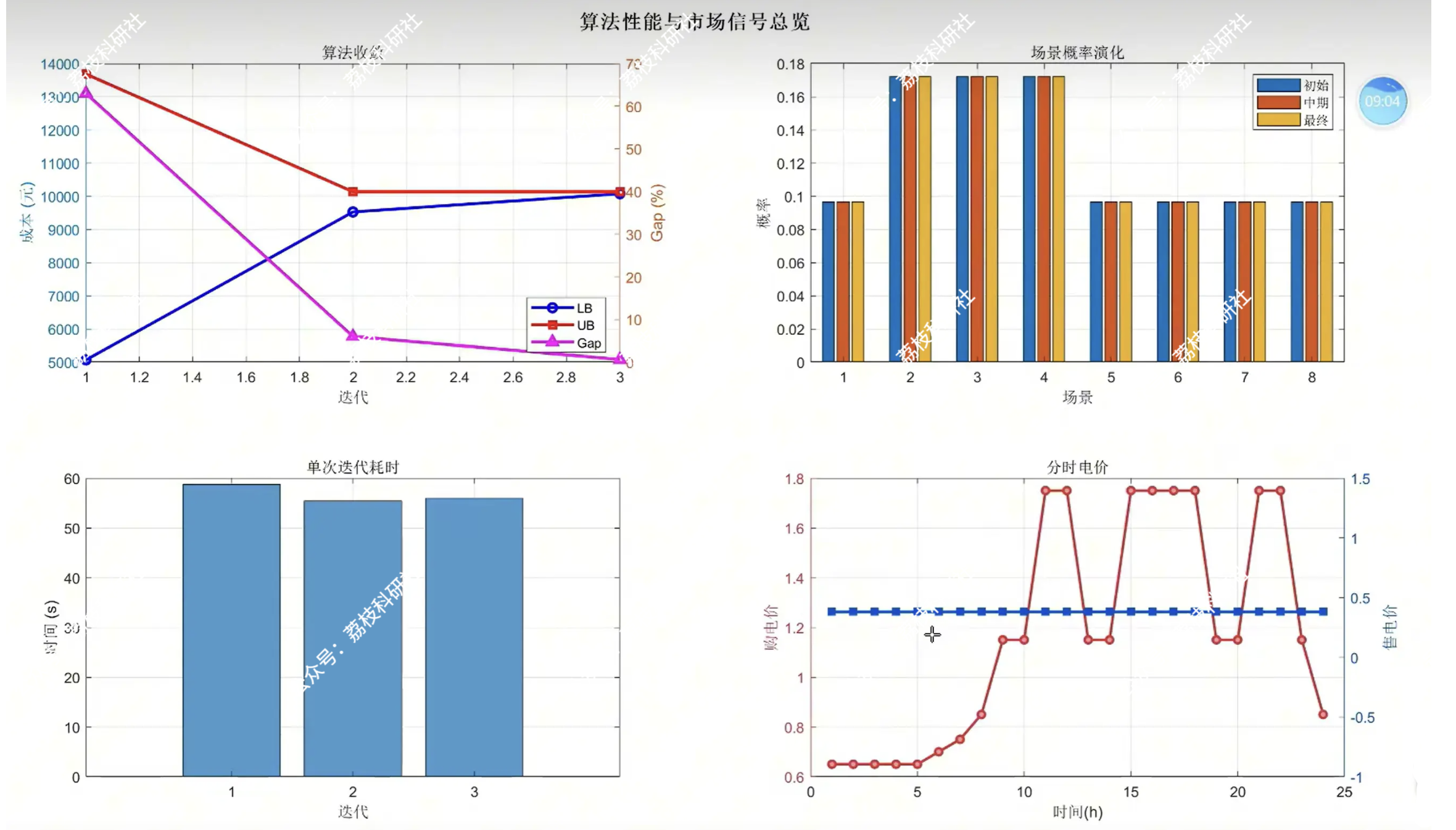

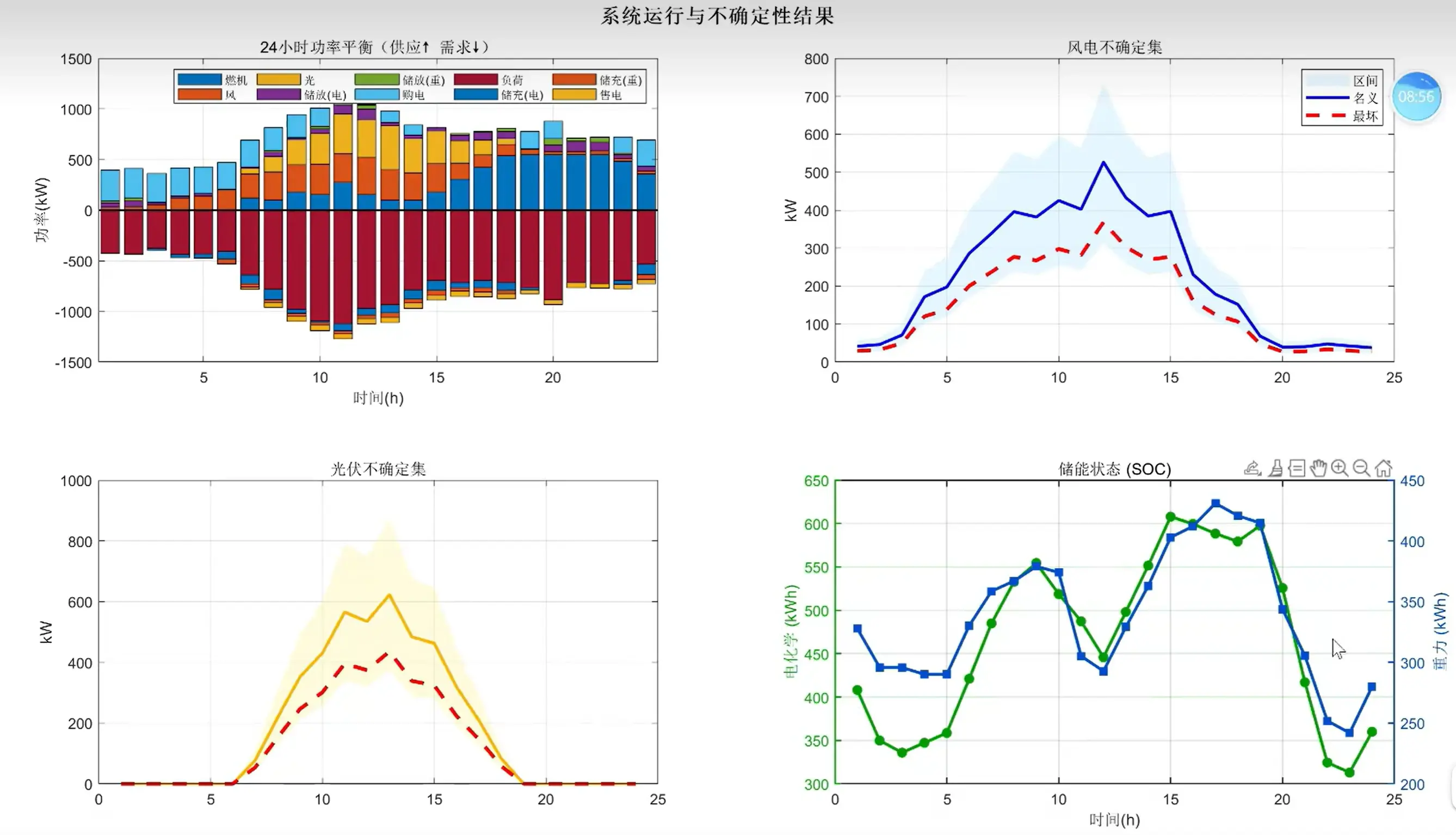

📚第二部分——运行结果
