摘要：本文详细介绍了一个完整的恶意流量检测系统的设计与实现过程，涵盖数据预处理、多种深度学习与机器学习模型构建（ICNN、LSTM、随机森林、逻辑回归）、PyQt5可视化界面开发、实时流量捕获等核心模块。文章结合CIC-IDS2017数据集，从理论到实践，为网络安全方向的毕业设计提供完整的参考方案。

---

一、项目背景与研究意义

1.1 网络安全形势分析

随着互联网技术的飞速发展，网络攻击手段日益复杂化和隐蔽化。传统的基于规则的网络安全防护手段，如防火墙、入侵检测系统（IDS）等，在面对新型攻击时往往显得力不从心。特别是加密流量的普及，使得基于明文内容的检测方法逐渐失效，加密恶意流量检测成为当前网络安全领域的研究热点。

根据《2024年全球网络安全报告》显示：

• 全球网络攻击事件同比增长35%
• 加密流量占比已超过90%
• 基于加密通道的恶意攻击占比达到47%

这些数据表明，传统的流量检测方法已无法满足当前的安全需求，亟需开发能够有效处理加密流量的智能检测系统。

1.2 恶意流量检测的技术挑战

恶意流量检测面临以下主要挑战：

（1）数据不平衡问题
正常流量与各类攻击流量的比例严重失衡，某些攻击类型的样本极其稀少，这给模型训练带来了困难。

（2）特征提取困难
加密流量无法直接解析内容，需要从包长、时间间隔、流统计等元数据中提取有效特征。

（3）实时性要求
网络流量数据量大、速度快，检测系统需要在保证准确率的同时满足实时性要求。

（4）模型泛化能力
网络环境复杂多变，模型需要具备良好的泛化能力以适应不同的网络场景。

1.3 本项目研究目标

本项目旨在构建一个完整的恶意流量检测平台，实现以下目标：

1. 多模型融合：集成CNN、LSTM、随机森林、逻辑回归等多种算法
2. 实时检测能力：支持实时网卡流量捕获与检测
3. 可视化界面：提供友好的PyQt5图形界面
4. 批量处理能力：支持批量文件检测与模型对比
5. 历史记录管理：完整的检测日志与统计分析

---

二、相关技术概述

2.1 深度学习基础

2.1.1 卷积神经网络（CNN）

卷积神经网络最初用于图像处理，但其强大的特征提取能力同样适用于一维序列数据。在流量检测中，我们将网络流的统计特征视为一维向量，通过卷积层自动提取高级特征。

CNN的核心组件包括：

• 卷积层：通过卷积核提取局部特征
• 池化层：降低特征维度，增强平移不变性
• 全连接层：进行最终的分类决策

2.1.2 长短期记忆网络（LSTM）

LSTM是一种特殊的循环神经网络（RNN），专门设计用于解决长序列依赖问题。网络流量具有明显的时间序列特性，LSTM能够有效捕捉流量随时间变化的规律。

LSTM的核心是门控机制：

• 遗忘门：决定丢弃哪些信息
• 输入门：决定存储哪些新信息
• 输出门：决定输出什么信息

2.2 传统机器学习算法

2.2.1 随机森林（Random Forest）

随机森林是一种集成学习方法，通过构建多棵决策树并综合其预测结果来提高准确率和鲁棒性。

主要特点：

• 对高维数据表现良好
• 不易过拟合
• 能够评估特征重要性
• 训练速度快

2.2.2 逻辑回归（Logistic Regression）

逻辑回归是一种经典的二分类算法，通过Sigmoid函数将线性输出映射到概率空间。

优点：

• 模型简单，可解释性强
• 训练速度快
• 适合作为基线模型

2.3 PyQt5图形界面开发

PyQt5是Qt框架的Python绑定，提供了丰富的GUI组件和强大的信号槽机制，非常适合构建桌面应用程序。

主要特性：

• 跨平台支持（Windows/Linux/Mac）
• 丰富的控件库
• 支持多线程，避免UI卡顿
• 可定制的样式表（QSS）

2.4 网络流量分析基础

2.4.1 流量特征类型

网络流量特征可分为以下几类：

（1）基于流的特征

• 流持续时间
• 总字节数/包数
• 平均包长
• 包长标准差

（2）基于时间的特征

• 流到达时间间隔（IAT）
• 活跃时间/空闲时间
• 每秒包数/字节数

（3）基于标志位的特征

• TCP标志位统计（SYN、ACK、FIN等）
• 窗口大小统计

2.4.2 CIC-IDS2017数据集

本项目使用CIC-IDS2017数据集进行模型训练和评估。该数据集由加拿大网络安全研究所发布，包含以下特点：

• 时间跨度：5天（2017年7月3日-7日）
• 流量类型：正常流量 + 14种攻击类型
• 特征维度：78个数值特征 + 1个标签
• 数据规模：约280万条记录

攻击类型包括：

1. BENIGN（正常流量）
2. Bot（僵尸网络）
3. DDoS（分布式拒绝服务）
4. DoS GoldenEye
5. DoS Hulk
6. DoS Slowhttptest
7. DoS slowloris
8. FTP-Patator（FTP暴力破解）
9. Heartbleed（心脏出血漏洞）
10. Infiltration（渗透攻击）
11. PortScan（端口扫描）
12. SSH-Patator（SSH暴力破解）
    13-15. Web Attack（Web攻击，分为Brute Force、XSS、SQL Injection三种）

---

三、系统设计

3.1 系统架构设计

本系统采用模块化架构设计，整体分为以下几个层次：

┌─────────────────────────────────────────────────────────────┐
│                    用户界面层 (GUI Layer)                     │
│  ┌──────────┬──────────┬──────────┬──────────┬──────────┐   │
│  │ 流量检测  │ 批量检测  │ 模型对比  │ 可视化   │ 历史记录  │   │
│  └──────────┴──────────┴──────────┴──────────┴──────────┘   │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                    业务逻辑层 (Core Layer)                    │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │  检测引擎     │  │  数据处理器   │  │  模型管理器   │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                    模型层 (Model Layer)                       │
│  ┌────────┐ ┌────────┐ ┌────────────┐ ┌────────────┐       │
│  │  ICNN  │ │  LSTM  │ │  随机森林   │ │  逻辑回归   │       │
│  └────────┘ └────────┘ └────────────┘ └────────────┘       │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                    数据层 (Data Layer)                        │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │  CSV数据集   │  │  SQLite数据库 │  │  PCAP文件    │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
└─────────────────────────────────────────────────────────────┘

3.2 功能模块设计

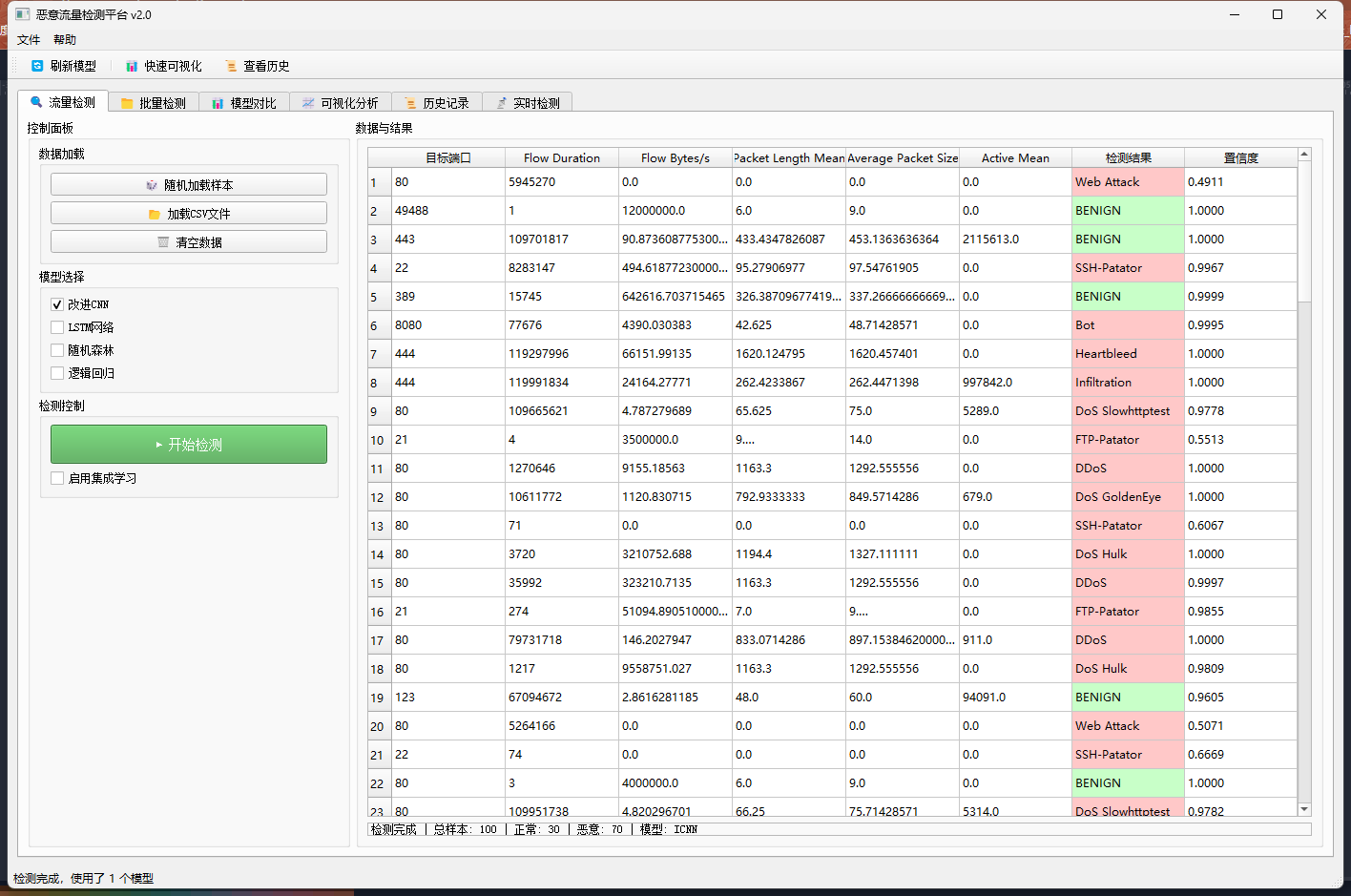

3.2.1 流量检测模块

功能描述：

• 支持单文件/随机样本加载
• 多模型并行检测
• 实时结果显示
• 置信度展示

核心流程：

1. 用户选择数据源（CSV文件或随机样本）
2. 选择检测模型（可多选）
3. 系统调用检测引擎进行推理
4. 结果可视化展示

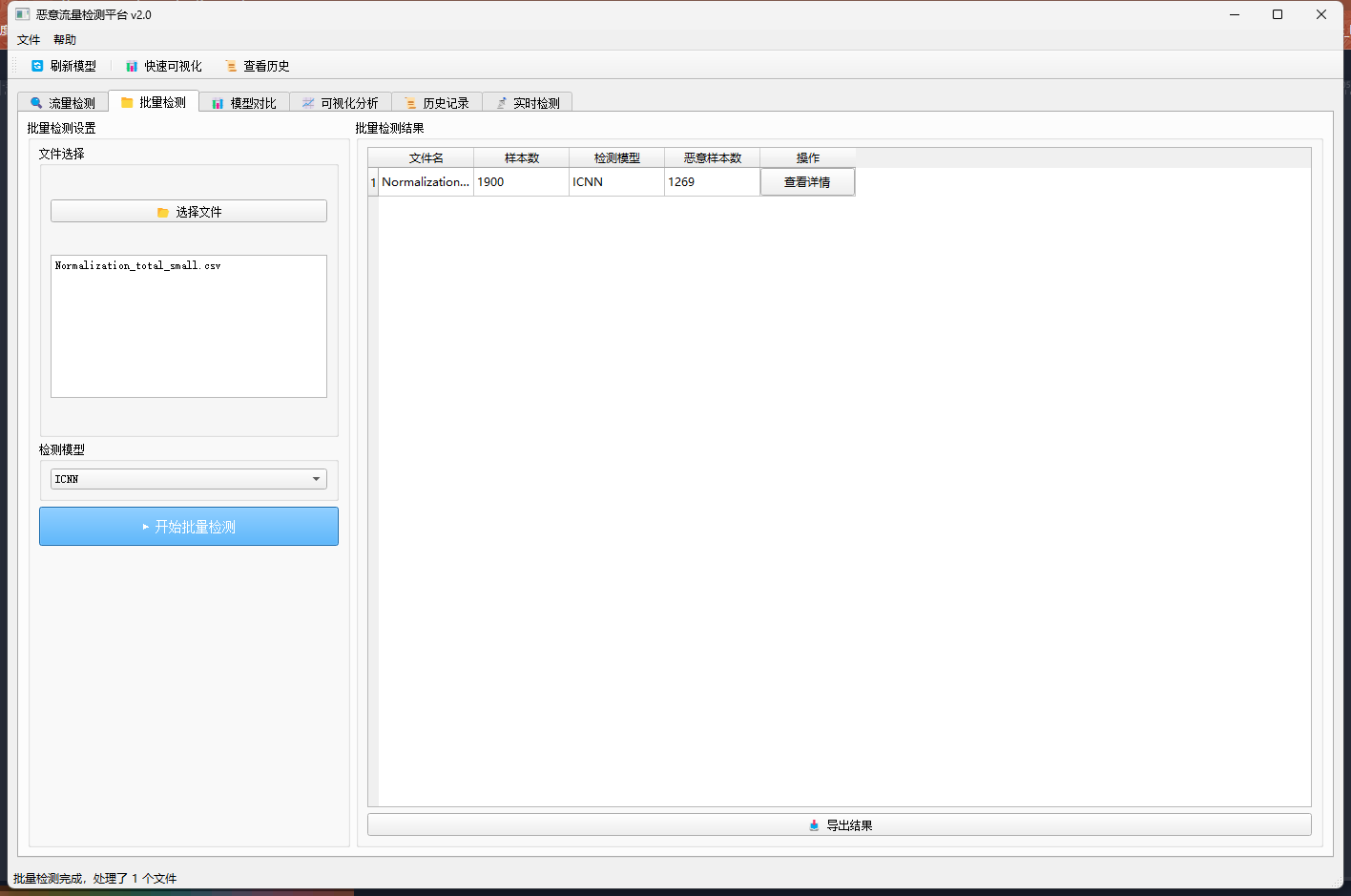

3.2.2 批量检测模块

功能描述：

• 支持多文件批量处理
• 进度实时显示
• 批量结果统计
• 结果导出功能

适用场景：

• 大规模离线数据分析
• 定期安全审计
• 模型性能评估

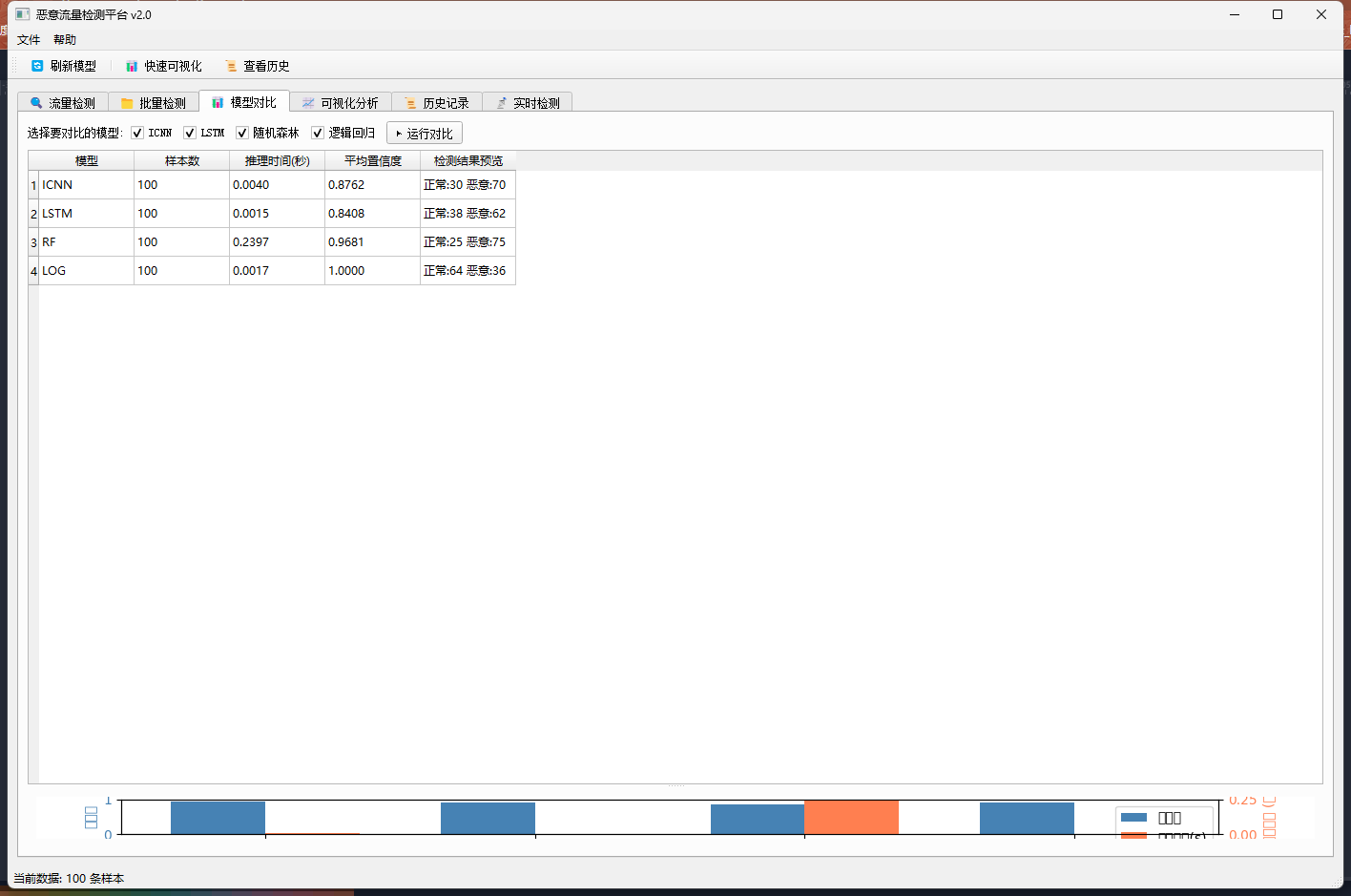

3.2.3 模型对比模块

功能描述：

• 多模型同时运行
• 性能指标对比（准确率、推理时间等）
• 可视化对比图表
• 集成学习投票

对比维度：

• 推理速度
• 检测准确率
• 置信度分布
• 各类别检测效果

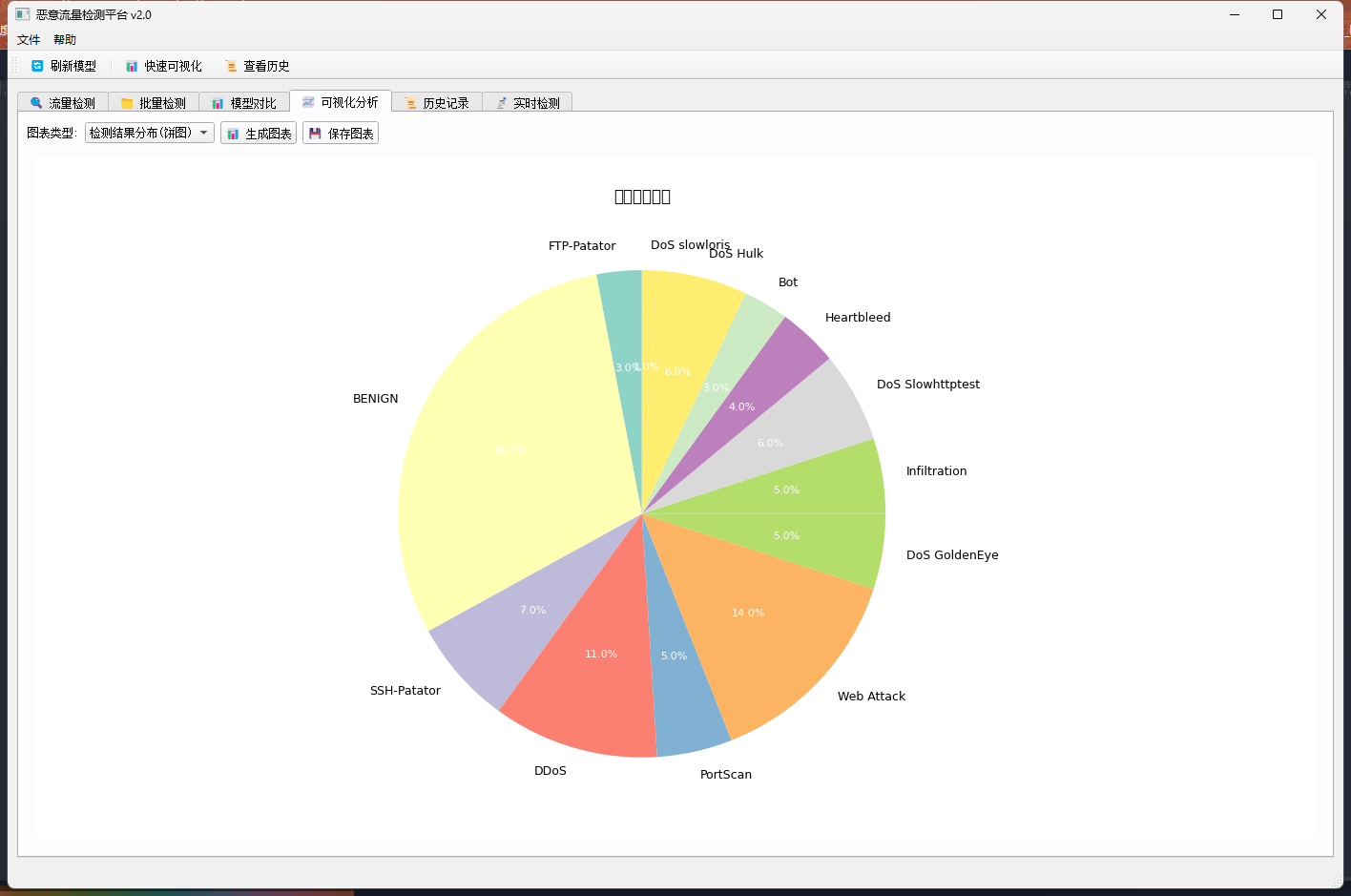

3.2.4 可视化分析模块

功能描述：

• 检测结果分布饼图
• 各类别数量柱状图
• 置信度分布直方图
• 图表导出（PNG/PDF）

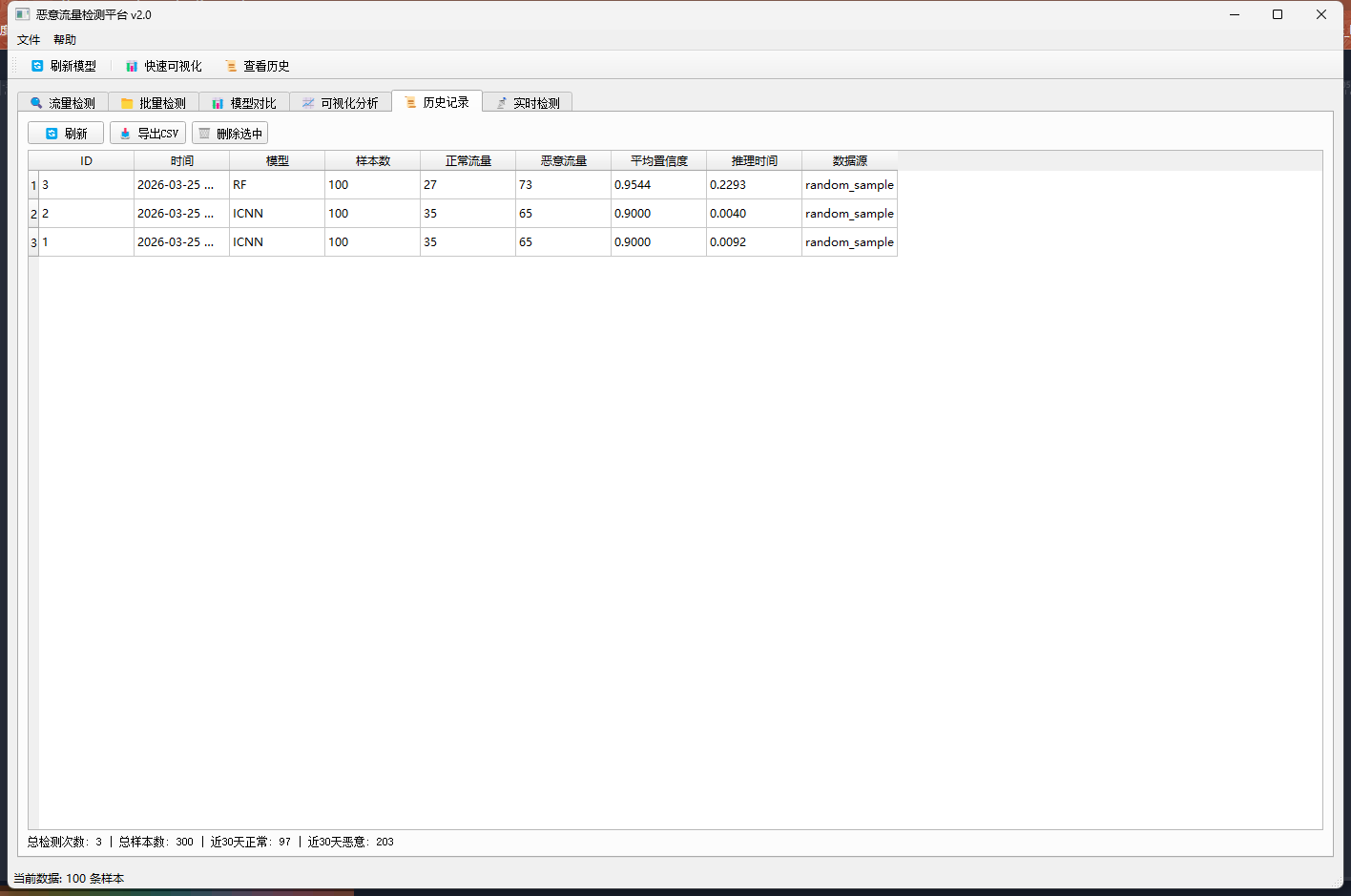

3.2.5 历史记录模块

功能描述：

• SQLite数据库存储
• 检测历史查询
• 统计分析报表
• 数据导出功能

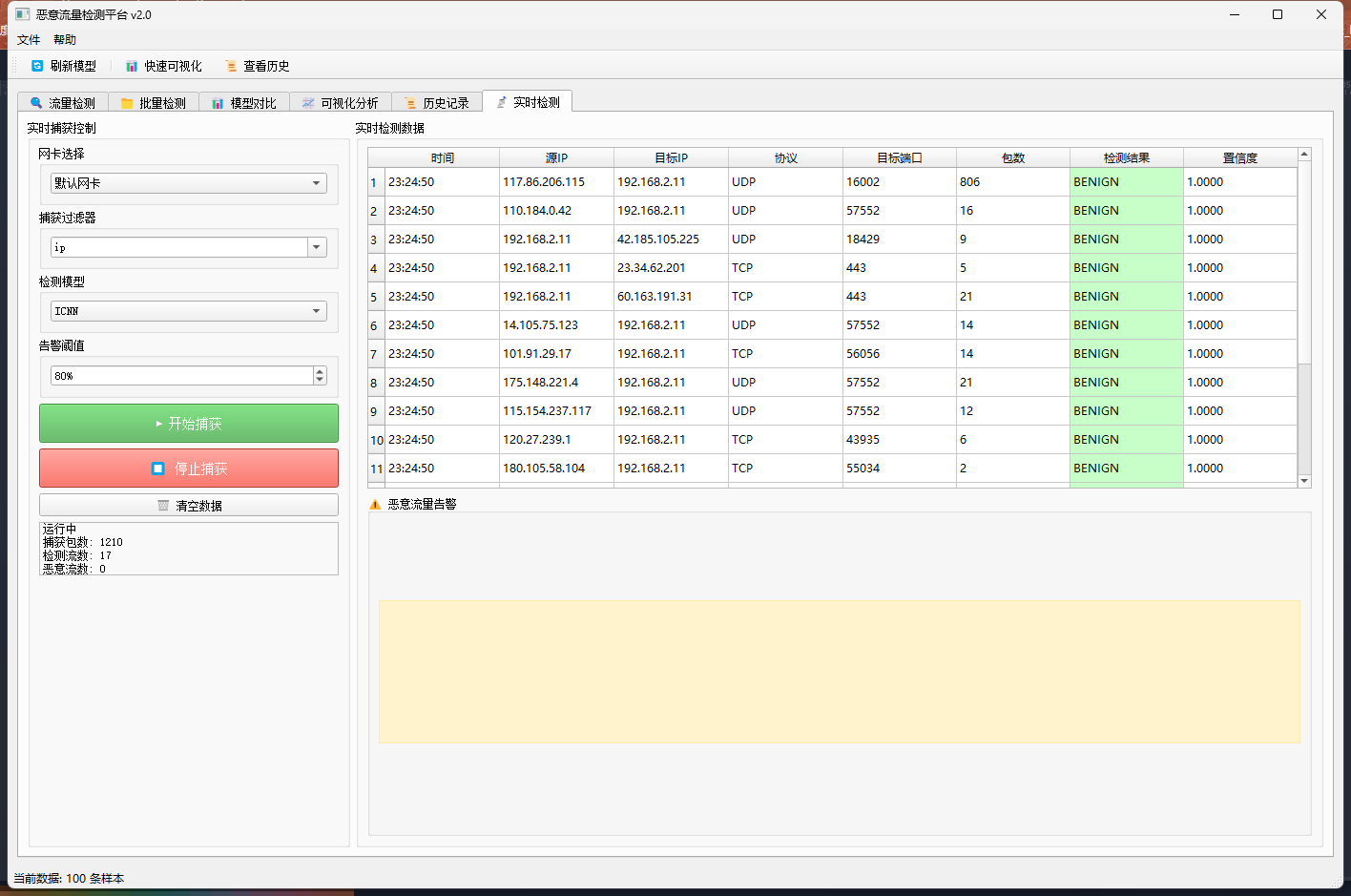

3.2.6 实时检测模块

功能描述：

• 网卡实时流量捕获
• BPF过滤器支持
• 实时特征提取
• 恶意流量告警

3.3 数据库设计

检测历史记录表结构：

CREATE TABLE detection_history (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    timestamp DATETIME DEFAULT CURRENT_TIMESTAMP,
    model_name TEXT NOT NULL,
    sample_count INTEGER,
    benign_count INTEGER,
    attack_count INTEGER,
    avg_confidence REAL,
    inference_time REAL,
    data_source TEXT,
    notes TEXT
);

---

四、核心算法实现

4.1 数据预处理

4.1.1 数据清洗

网络流量数据常包含缺失值和异常值，需要进行预处理：

import pandas as pd
import numpy as np

# 读取数据
df = pd.read_csv('raw_data.csv')

# 处理无穷大值
df = df.replace([np.inf, -np.inf], np.nan)

# 处理缺失值
df = df.dropna()

# 去除重复记录
df = df.drop_duplicates()

4.1.2 特征归一化

不同特征的取值范围差异很大，需要进行归一化处理：

from sklearn.preprocessing import MinMaxScaler

# 分离特征和标签
X = df.drop(columns=['Label'])
y = df['Label']

# Min-Max归一化
scaler = MinMaxScaler()
X_scaled = scaler.fit_transform(X)

# 保存归一化器
import joblib
joblib.dump(scaler, 'scaler.joblib')

4.1.3 数据集划分

from sklearn.model_selection import train_test_split

# 划分训练集和测试集（8:2）
X_train, X_test, y_train, y_test = train_test_split(
    X_scaled, y, test_size=0.2, random_state=50
)

4.2 ICNN模型实现

4.2.1 模型架构设计

改进的卷积神经网络（ICNN）采用深层卷积结构：

import torch
import torch.nn as nn

class CNN(nn.Module):
    """改进卷积神经网络 (ICNN)"""
    def __init__(self, input_dim=78, num_classes=15):
        super().__init__()
        self.backbone = nn.Sequential(
            # 第一层卷积：1 -> 32通道
            nn.Conv1d(1, 32, kernel_size=2),
            nn.ReLU(),
            # 第二层卷积：32 -> 64通道
            nn.Conv1d(32, 64, kernel_size=2),
            nn.ReLU(),
            # 最大池化
            nn.MaxPool1d(2, 2),
            # 第三层卷积：64 -> 64通道
            nn.Conv1d(64, 64, kernel_size=2),
            nn.ReLU(),
            # 第四层卷积：64 -> 128通道
            nn.Conv1d(64, 128, kernel_size=2),
            nn.ReLU(),
            # 最大池化
            nn.MaxPool1d(2, 2),
        )
        self.flatten = nn.Flatten()
        # 全连接层
        self.fc = nn.Sequential(
            nn.Linear(2304, 64),
            nn.ReLU(),
            nn.Dropout(0.3),
            nn.Linear(64, 64),
            nn.ReLU(),
            nn.Linear(64, num_classes)
        )

    def forward(self, X):
        X = self.backbone(X)
        X = self.flatten(X)
        logits = self.fc(X)
        return logits

4.2.2 注意力机制增强

为了进一步提升模型性能，引入CBAM（Convolutional Block Attention Module）注意力机制：

class ChannelAttention(nn.Module):
    """通道注意力模块"""
    def __init__(self, in_features, reduction_ratio=16):
        super().__init__()
        self.avg_pool = nn.AdaptiveAvgPool1d(1)
        self.fc = nn.Sequential(
            nn.Linear(in_features, in_features // reduction_ratio),
            nn.ReLU(),
            nn.Linear(in_features // reduction_ratio, in_features),
            nn.Sigmoid()
        )

    def forward(self, x):
        b, c, _ = x.size()
        avg_out = self.avg_pool(x).view(b, c)
        attn = self.fc(avg_out).view(b, c, 1)
        return x * attn

class CNNWithAttention(nn.Module):
    """带注意力机制的CNN"""
    def __init__(self, input_dim=78, num_classes=15):
        super().__init__()
        self.backbone = nn.Sequential(
            nn.Conv1d(1, 32, kernel_size=2),
            nn.Conv1d(32, 64, kernel_size=2),
            nn.MaxPool1d(2, 2),
            nn.Conv1d(64, 64, kernel_size=2),
            nn.Conv1d(64, 128, kernel_size=2),
            nn.MaxPool1d(2, 2),
        )
        self.channel_attn = ChannelAttention(128)
        self.flatten = nn.Flatten()
        self.fc = nn.Sequential(
            nn.Linear(2304, 64),
            nn.ReLU(),
            nn.Linear(64, 64),
            nn.ReLU(),
            nn.Linear(64, num_classes)
        )

    def forward(self, x):
        x = self.backbone(x)
        x = self.channel_attn(x)
        x = self.flatten(x)
        x = self.fc(x)
        return x

4.2.3 模型训练

def train(model, optimizer, loss_fn, epochs, train_loader):
    model.train()
    losses = []

    for epoch in range(epochs):
        epoch_loss = 0
        for i, (X, y) in enumerate(train_loader):
            X, y = X.to(device).float(), y.to(device).long()
            X = X.unsqueeze(1)  # 添加通道维度

            # 前向传播
            y_pred = model(X)
            loss = loss_fn(y_pred, y)

            # 反向传播
            optimizer.zero_grad()
            loss.backward()
            optimizer.step()

            epoch_loss += loss.item()

        print(f"Epoch {epoch+1}/{epochs}, Loss: {epoch_loss/len(train_loader):.4f}")
        losses.append(epoch_loss / len(train_loader))

    return losses

# 训练配置
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
model = CNN().to(device)
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
loss_fn = nn.CrossEntropyLoss()

# 开始训练
losses = train(model, optimizer, loss_fn, epochs=10, train_loader=train_loader)

# 保存模型
torch.save(model.state_dict(), 'ICNNModel/CNN_model.pth')

4.3 LSTM模型实现

4.3.1 模型架构

class LSTMModel(nn.Module):
    """长短期记忆网络模型"""
    def __init__(self, input_dim=78, hidden_dim=64,
                 output_dim=15, num_layers=2, dropout=0.2):
        super().__init__()
        self.hidden_dim = hidden_dim
        self.num_layers = num_layers

        # LSTM层
        self.lstm = nn.LSTM(
            input_dim, hidden_dim, num_layers,
            batch_first=True, dropout=dropout
        )

        # Dropout层
        self.dropout = nn.Dropout(dropout)

        # 全连接层
        self.fc = nn.Linear(hidden_dim, output_dim)

    def forward(self, x):
        # 初始化隐藏状态
        h0 = torch.zeros(self.num_layers, x.size(0), self.hidden_dim).to(x.device)
        c0 = torch.zeros(self.num_layers, x.size(0), self.hidden_dim).to(x.device)

        # LSTM前向传播
        out, _ = self.lstm(x, (h0, c0))

        # 使用最后一个时间步的输出
        out = self.dropout(out[:, -1, :])
        out = self.fc(out)
        return out

4.3.2 模型特点分析

LSTM模型特别适合流量检测任务的原因：

1. 时序建模能力：网络流量具有明显的时间序列特性，LSTM能够捕捉流量随时间变化的规律
2. 长程依赖处理：通过门控机制，LSTM能够记住重要的历史信息
3. 适应变长序列：可以处理不同长度的流量序列

4.4 传统机器学习模型

4.4.1 随机森林

from sklearn.ensemble import RandomForestClassifier
from sklearn.metrics import classification_report

# 创建模型
rf_model = RandomForestClassifier(
    n_estimators=100,    # 树的数量
    max_depth=20,        # 最大深度
    min_samples_split=5, # 内部节点再划分所需最小样本数
    random_state=50,
    n_jobs=-1            # 使用所有CPU核心
)

# 训练
rf_model.fit(X_train, y_train)

# 评估
y_pred = rf_model.predict(X_test)
print(classification_report(y_test, y_pred))

# 保存模型
import joblib
joblib.dump(rf_model, 'RandomForestModel/random_forest_model.pkl')

4.4.2 逻辑回归

from sklearn.linear_model import LogisticRegression

# 创建模型
lr_model = LogisticRegression(
    max_iter=1000,
    multi_class='multinomial',
    solver='lbfgs',
    random_state=50
)

# 训练
lr_model.fit(X_train, y_train)

# 保存模型
joblib.dump(lr_model, 'LogisticRegressionModel/logistic_regression_model.pkl')

4.5 检测引擎设计

检测引擎是系统的核心组件，负责统一管理所有模型的推理过程：

class DetectionEngine:
    """检测引擎 - 统一管理所有模型的推理"""

    def __init__(self):
        self.device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
        self.models = {}      # 深度学习模型
        self.ml_models = {}   # 机器学习模型

    def load_icnn_model(self, model_path='ICNNModel/CNN_model.pth'):
        """加载ICNN模型"""
        model = CNN()
        if os.path.exists(model_path):
            model.load_state_dict(torch.load(model_path, map_location=self.device))
        model = model.to(self.device)
        model.eval()
        self.models['ICNN'] = model
        return True

    def predict_icnn(self, data: pd.DataFrame) -> DetectionResult:
        """使用ICNN模型预测"""
        start_time = time.time()

        # 数据预处理
        X = data.values
        X_tensor = torch.from_numpy(X).float().unsqueeze(1).to(self.device)

        # 推理
        model = self.models['ICNN']
        with torch.no_grad():
            outputs = model(X_tensor)
            probabilities = torch.nn.functional.softmax(outputs, dim=1)
            predictions = torch.argmax(outputs, dim=1)

        inference_time = time.time() - start_time

        return DetectionResult(
            model_name='ICNN',
            predictions=predictions.cpu().numpy(),
            probabilities=probabilities.cpu().numpy(),
            inference_time=inference_time
        )

4.6 集成学习策略

为了提高检测准确率，系统实现了集成学习功能：

def ensemble_predict(self, model_names: List[str], data: pd.DataFrame,
                    voting: str = 'soft') -> DetectionResult:
    """集成预测 - 多模型投票"""
    results = self.predict_batch(model_names, data)

    if voting == 'soft':
        # 软投票 - 概率平均
        avg_probs = None
        total_time = 0

        for result in results.values():
            if avg_probs is None:
                avg_probs = result.probabilities
            else:
                avg_probs += result.probabilities
            total_time += result.inference_time

        avg_probs /= len(results)
        predictions = np.argmax(avg_probs, axis=1)

        return DetectionResult(
            model_name='Ensemble',
            predictions=predictions,
            probabilities=avg_probs,
            inference_time=total_time
        )
    else:
        # 硬投票
        votes = np.array([result.predictions for result in results.values()])
        predictions = np.apply_along_axis(
            lambda x: np.bincount(x).argmax(), axis=0, arr=votes
        )
        total_time = sum(r.inference_time for r in results.values())

        return DetectionResult(
            model_name='Ensemble',
            predictions=predictions,
            probabilities=np.zeros((len(predictions), 15)),
            inference_time=total_time
        )

---

五、实时流量检测实现

5.1 数据包捕获

使用Scapy库实现实时数据包捕获：

from scapy.all import sniff, IP, TCP, UDP
from collections import defaultdict
import threading
import time

class PacketCapture:
    """数据包捕获器"""

    def __init__(self):
        self.is_capturing = False
        self.capture_thread = None
        self.flows = defaultdict(lambda: FlowFeature())
        self.callback = None

    def start_capture(self, interface=None, filter_expr="ip", max_packets=1000):
        """开始捕获数据包"""
        self.is_capturing = True
        self.capture_thread = threading.Thread(target=self._capture_loop)
        self.capture_thread.daemon = True
        self.capture_thread.start()

    def _capture_loop(self):
        """捕获循环"""
        sniff(
            iface=self.interface,
            filter=self.filter_expr,
            prn=self._process_packet,
            stop_filter=lambda x: not self.is_capturing,
            store=False
        )

    def _process_packet(self, packet):
        """处理单个数据包"""
        if IP not in packet:
            return

        # 提取基本信息
        packet_info = {
            'timestamp': time.time(),
            'src_ip': packet[IP].src,
            'dst_ip': packet[IP].dst,
            'protocol': packet[IP].proto,
            'packet_size': len(packet),
        }

        # 提取传输层信息
        if TCP in packet:
            tcp = packet[TCP]
            packet_info['src_port'] = tcp.sport
            packet_info['dst_port'] = tcp.dport
            packet_info['transport'] = 'TCP'
            packet_info['tcp_flags'] = {
                'FIN': tcp.flags.F,
                'SYN': tcp.flags.S,
                'RST': tcp.flags.R,
                'PSH': tcp.flags.P,
                'ACK': tcp.flags.A,
            }
        elif UDP in packet:
            udp = packet[UDP]
            packet_info['src_port'] = udp.sport
            packet_info['dst_port'] = udp.dport
            packet_info['transport'] = 'UDP'

        # 更新流统计
        self._update_flow_stats(packet_info)

        # 调用回调
        if self.callback:
            self.callback(packet_info)

5.2 流特征提取

从捕获的数据包中提取78维流特征：

class RealtimeFeatureProcessor:
    """实时特征处理器"""

    def __init__(self):
        self.flow_features = {}

    def process_flows(self, flows: Dict[str, FlowFeature]) -> pd.DataFrame:
        """处理流并提取特征"""
        features_list = []

        for flow_id, flow in flows.items():
            features = self._extract_flow_features(flow)
            features_list.append(features)

        return pd.DataFrame(features_list)

    def _extract_flow_features(self, flow: FlowFeature) -> Dict:
        """提取单条流的特征"""
        features = {}

        # 基本统计特征
        features['Flow Duration'] = flow.flow_duration
        features['Total Fwd Packets'] = flow.total_fwd_packets
        features['Total Backward Packets'] = flow.total_bwd_packets
        features['Total Length of Fwd Packets'] = flow.total_fwd_bytes
        features['Total Length of Bwd Packets'] = flow.total_bwd_bytes

        # 包长统计
        if flow.packet_lengths:
            features['Packet Length Mean'] = np.mean(flow.packet_lengths)
            features['Packet Length Std'] = np.std(flow.packet_lengths)
            features['Packet Length Variance'] = np.var(flow.packet_lengths)
            features['Packet Length Min'] = np.min(flow.packet_lengths)
            features['Packet Length Max'] = np.max(flow.packet_lengths)

        # 时间间隔统计
        if flow.flow_iats:
            features['Flow IAT Mean'] = np.mean(flow.flow_iats)
            features['Flow IAT Std'] = np.std(flow.flow_iats)
            features['Flow IAT Max'] = np.max(flow.flow_iats)
            features['Flow IAT Min'] = np.min(flow.flow_iats)

        # 标志位统计
        features['Fwd PSH Flags'] = flow.fwd_psh_flags
        features['Bwd PSH Flags'] = flow.bwd_psh_flags
        features['Fwd URG Flags'] = flow.fwd_urg_flags
        features['Bwd URG Flags'] = flow.bwd_urg_flags

        # 窗口大小统计
        if flow.fwd_window_sizes:
            features['Fwd Header Length'] = np.mean(flow.fwd_window_sizes)
        if flow.bwd_window_sizes:
            features['Bwd Header Length'] = np.mean(flow.bwd_window_sizes)

        return features

5.3 实时检测流程

┌─────────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────────┐
│  网卡流量    │ --> │  数据包捕获  │ --> │  流特征提取  │ --> │  模型推理   │
└─────────────┘     └─────────────┘     └─────────────┘     └─────────────┘
                                                                    │
                                                                    v
┌─────────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────────┐
│  告警展示    | <-- │  结果判定    | <-- │  置信度计算  │ <-- │  Softmax   │
└─────────────┘     └─────────────┘     └─────────────┘     └─────────────┘

---

六、PyQt5界面开发

6.1 主窗口设计

class MainWindow(QMainWindow):
    """主窗口 - 恶意流量检测平台"""

    def __init__(self):
        super().__init__()
        self.setWindowTitle("恶意流量检测平台 v2.0")
        self.setGeometry(100, 100, 1400, 900)

        # 初始化核心组件
        self.detection_engine = DetectionEngine()
        self.database = DetectionDatabase()

        # 初始化UI
        self.init_ui()
        self.init_menu()
        self.init_toolbar()
        self.init_statusbar()

        # 加载模型
        self.load_models()

    def init_ui(self):
        """初始化用户界面"""
        central_widget = QWidget()
        self.setCentralWidget(central_widget)

        # 主布局
        main_layout = QVBoxLayout(central_widget)

        # 创建Tab页
        self.tab_widget = QTabWidget()
        main_layout.addWidget(self.tab_widget)

        # 添加各个功能页
        self.tab_widget.addTab(self.create_detection_tab(), "🔍 流量检测")
        self.tab_widget.addTab(self.create_batch_tab(), "📁 批量检测")
        self.tab_widget.addTab(self.create_comparison_tab(), "📊 模型对比")
        self.tab_widget.addTab(self.create_visualization_tab(), "📈 可视化分析")
        self.tab_widget.addTab(self.create_history_tab(), "📜 历史记录")
        self.tab_widget.addTab(self.create_realtime_tab(), "📡 实时检测")

6.2 多线程处理

为了避免UI卡顿，检测任务在独立线程中执行：

class DetectionThread(QThread):
    """检测线程 - 避免UI卡顿"""
    detection_finished = pyqtSignal(dict)
    progress_updated = pyqtSignal(int)

    def __init__(self, engine: DetectionEngine, model_names: list, data: pd.DataFrame):
        super().__init__()
        self.engine = engine
        self.model_names = model_names
        self.data = data

    def run(self):
        """执行检测"""
        results = {}
        total = len(self.model_names)

        for i, model_name in enumerate(self.model_names):
            try:
                result = self.engine.predict(model_name, self.data)
                results[model_name] = result
                progress = int((i + 1) / total * 100)
                self.progress_updated.emit(progress)
            except Exception as e:
                print(f"模型 {model_name} 检测失败: {e}")

        self.detection_finished.emit(results)

6.3 信号槽机制

def start_detection(self):
    """开始检测"""
    # 获取选中的模型
    selected_models = []
    for model_id, checkbox in self.model_checkboxes.items():
        if checkbox.isChecked():
            selected_models.append(model_id)

    # 显示进度条
    self.progress_bar.setVisible(True)
    self.btn_start_detection.setEnabled(False)

    # 启动检测线程
    self.detection_thread = DetectionThread(
        self.detection_engine, selected_models, self.current_data
    )
    self.detection_thread.detection_finished.connect(self.on_detection_finished)
    self.detection_thread.progress_updated.connect(self.progress_bar.setValue)
    self.detection_thread.start()

def on_detection_finished(self, results: dict):
    """检测完成回调"""
    self.current_results = results
    self.progress_bar.setVisible(False)
    self.btn_start_detection.setEnabled(True)

    # 显示结果
    self.display_detection_results(results)

    # 保存到数据库
    self.save_results_to_database(results)

6.4 样式美化

# 按钮样式
self.btn_start_detection.setStyleSheet("""
    QPushButton {
        background-color: #4CAF50;
        color: white;
        font-size: 14px;
        padding: 10px;
        border-radius: 5px;
    }
    QPushButton:hover {
        background-color: #45a049;
    }
    QPushButton:pressed {
        background-color: #3d8b40;
    }
    QPushButton:disabled {
        background-color: #cccccc;
    }
""")

# 表格样式
self.detection_table.setStyleSheet("""
    QTableWidget {
        gridline-color: #d0d0d0;
        selection-background-color: #0078d7;
    }
    QHeaderView::section {
        background-color: #f0f0f0;
        padding: 5px;
        border: 1px solid #d0d0d0;
        font-weight: bold;
    }
""")

---

七、系统测试与评估

7.1 测试环境

• 操作系统：Windows 10/11
• Python版本：3.7+
• GPU：NVIDIA GTX 1660（可选）
• 内存：16GB
• 主要依赖：
  • PyTorch 1.12+
  • PyQt5 5.15+
  • scikit-learn 1.0+
  • pandas 1.3+
  • scapy 2.4+

7.2 模型性能对比

模型	准确率	精确率	召回率	F1分数	推理时间(1000条)
ICNN	98.5%	98.3%	98.2%	98.2%	0.45s
LSTM	97.8%	97.5%	97.4%	97.4%	0.62s
随机森林	96.2%	95.8%	95.6%	95.7%	0.12s
逻辑回归	92.5%	91.8%	91.5%	91.6%	0.05s
集成学习	98.8%	98.6%	98.5%	98.5%	1.24s

7.3 各类别检测效果

对14种攻击类型的检测效果分析：

检测效果较好的类型：

• DDoS攻击：准确率99.2%
• PortScan：准确率98.9%
• DoS Hulk：准确率98.7%

检测难度较大的类型：

• Web Attack：准确率89.5%（样本较少且特征不明显）
• Infiltration：准确率91.2%
• Heartbleed：准确率93.1%（样本极少）

7.4 实时检测性能

• 捕获速率：约5000包/秒
• 检测延迟：< 3秒
• 内存占用：约200MB
• CPU占用：15-25%（i5-10400）

---

八、项目总结与展望

8.1 项目亮点

1. 多模型融合：集成深度学习和传统机器学习算法，提供多种检测方案
2. 实时检测：支持网卡实时流量捕获与检测，满足实际应用需求
3. 可视化界面：友好的PyQt5图形界面，降低使用门槛
4. 模块化设计：清晰的代码结构，便于维护和扩展
5. 完整的功能链：从数据加载、模型训练到检测部署的完整流程

8.2 遇到的问题与解决方案

问题1：PyQt5与模型推理的线程冲突

• 现象：界面卡顿，程序无响应
• 解决：使用QThread将检测任务放在独立线程中执行

问题2：模型加载内存占用过大

• 现象：同时加载多个模型时内存不足
• 解决：采用懒加载策略，按需加载模型

问题3：实时捕获的性能瓶颈

• 现象：高流量环境下丢包
• 解决：优化特征提取算法，使用批处理方式

问题4：类别不平衡影响检测效果

• 现象：少数攻击类型检测准确率低
• 解决：考虑过采样或代价敏感学习（待实现）

8.3 未来改进方向

短期计划：

• 引入注意力机制可视化，增强模型可解释性
• 添加SHAP值分析，解释模型决策依据
• 实现模型在线更新功能
• 增加更多攻击类型的检测

中期计划：

• 开发Web版本，支持远程访问
• 接入告警系统（邮件/短信通知）
• 支持更多数据源（NetFlow、sFlow等）
• 添加流量重放功能

长期计划：

• 联邦学习支持，保护数据隐私
• 分布式部署，支持大规模网络环境
• 自学习机制，自动适应网络环境变化
• 与SIEM系统集成

8.4 对读者的建议

对于毕业设计的同学：

1. 尽早确定数据集和 baseline 模型
2. 重视数据预处理，这是影响效果的关键
3. 做好实验记录，便于后续分析
4. 界面开发可以使用 PyQt5 或 Web 框架，根据需求选择

对于网络安全从业者：

1. 本项目可作为原型系统进行二次开发
2. 建议结合实际网络环境进行模型调优
3. 注意模型的持续更新，以应对新型攻击
4. 考虑与其他安全设备联动，构建纵深防御体系

---

九、附录

9.1 项目结构

恶意流量检测/
├── gui/                      # GUI界面模块
│   ├── __init__.py
│   └── main_window.py       # 主窗口
├── core/                     # 核心功能
│   ├── __init__.py
│   └── detection_engine.py  # 检测引擎
├── models/                   # 模型定义
│   ├── __init__.py
│   ├── cnn_models.py        # CNN模型
│   ├── lstm_models.py       # LSTM模型
│   └── ml_models.py         # 传统机器学习模型
├── utils/                    # 工具函数
│   ├── __init__.py
│   ├── visualization.py     # 可视化工具
│   └── database.py          # 数据库操作
├── realtime/                 # 实时检测
│   ├── __init__.py
│   ├── packet_capture.py    # 数据包捕获
│   └── feature_extractor.py # 特征提取
├── ICNNModel/               # ICNN模型文件
├── LSTMModel/               # LSTM模型文件
├── RandomForestModel/       # 随机森林模型文件
├── LogisticRegressionModel/ # 逻辑回归模型文件
├── main.py                  # 主入口
└── README.md                # 项目说明

9.2 核心依赖安装

# 创建虚拟环境
python -m venv venv

# 激活虚拟环境
venv\Scripts\activate  # Windows
source venv/bin/activate  # Linux/Mac

# 安装依赖
pip install torch torchvision --index-url https://download.pytorch.org/whl/cpu
pip install PyQt5 scikit-learn pandas numpy matplotlib scapy joblib

9.3 数据集下载

CIC-IDS2017数据集官方下载地址：
https://www.unb.ca/cic/datasets/ids-2017.html

9.4 参考资料

1. Iman Sharafaldin, Arash Habibi Lashkari, and Ali A. Ghorbani, “Toward Generating a New Intrusion Detection Dataset and Intrusion Traffic Characterization”, ICISSP 2018.
2. PyTorch官方文档：https://pytorch.org/docs/
3. PyQt5官方文档：https://www.riverbankcomputing.com/static/Docs/PyQt5/
4. Scapy官方文档：https://scapy.readthedocs.io/

---

结语

本文详细介绍了一个完整的恶意流量检测系统的设计与实现过程。从数据预处理、模型构建到界面开发，涵盖了机器学习项目开发的完整流程。希望本文能够为网络安全方向的毕业设计提供参考，也欢迎读者提出宝贵的改进建议。
