COMSOL与MATLAB遗传算法联合仿真 燃料电池三维流道与流程结构仿真

在燃料电池研究领域，对三维流道与流程结构进行精准仿真至关重要，它能帮助我们深入理解燃料电池内部复杂的物理过程，优化设计以提升性能。今天咱就聊聊如何利用 COMSOL 与 MATLAB 遗传算法进行联合仿真，来攻克燃料电池三维流道与流程结构仿真的难题。

一、燃料电池三维流道与流程结构仿真的挑战

燃料电池内部涉及多物理场耦合，比如流场、电场、热场等。三维流道的设计直接影响反应物的传输、产物的排出以及温度分布等。传统的设计方法靠经验和反复试验，效率低且难以找到最优解。而通过计算机仿真技术，能在虚拟环境中快速评估不同设计方案，大大提高研发效率。

二、COMSOL 在燃料电池仿真中的强大能力

COMSOL 是一款极为出色的多物理场仿真软件，在燃料电池领域应用广泛。它提供了丰富的物理场接口，能轻松构建燃料电池的多物理场模型。

1. 建立三维流道模型

以质子交换膜燃料电池（PEMFC）为例，我们在 COMSOL 中创建三维几何结构。比如先构建流道的基本形状，假设是蛇形流道，通过拉伸、布尔运算等操作来精确塑造。

% 虽然这部分主要在 COMSOL 图形界面操作，但用代码示意下构建简单几何的过程
% 假设流道宽度为 w，长度为 l，高度为 h
w = 0.001;
l = 0.1;
h = 0.002;
% 创建一个长方体代表流道基本单元
geometry = createRectangularPrism(w, l, h);

这里创建的长方体 geometry 就类似在 COMSOL 中绘制的流道基本单元，后续可以在 COMSOL 中进一步组合和优化。

2. 物理场设置

接着设置流场、电场、物质传递等物理场。以流场为例，选择层流（Laminar Flow）接口，设置流体属性（如氢气、氧气等的密度、粘度），以及进出口边界条件。

% 在 COMSOL 中设置边界条件的代码示意
% 假设进口速度为 v_in
v_in = 0.1;
setBoundaryCondition('inlet', 'Velocity', v_in);

上述代码示意了在 COMSOL 中设置进口速度边界条件的操作，在实际 COMSOL 环境中通过相应菜单和设置面板完成这些设置。

三、MATLAB 遗传算法助力优化

虽然 COMSOL 能对燃料电池模型进行仿真分析，但如何找到最优的三维流道与流程结构参数呢？这就轮到 MATLAB 遗传算法登场啦。

COMSOL与MATLAB遗传算法联合仿真 燃料电池三维流道与流程结构仿真

遗传算法模拟生物进化过程，通过选择、交叉和变异等操作在参数空间中搜索最优解。在燃料电池仿真优化中，我们将 COMSOL 仿真结果作为适应度函数值反馈给 MATLAB 遗传算法。

1. 定义参数和适应度函数

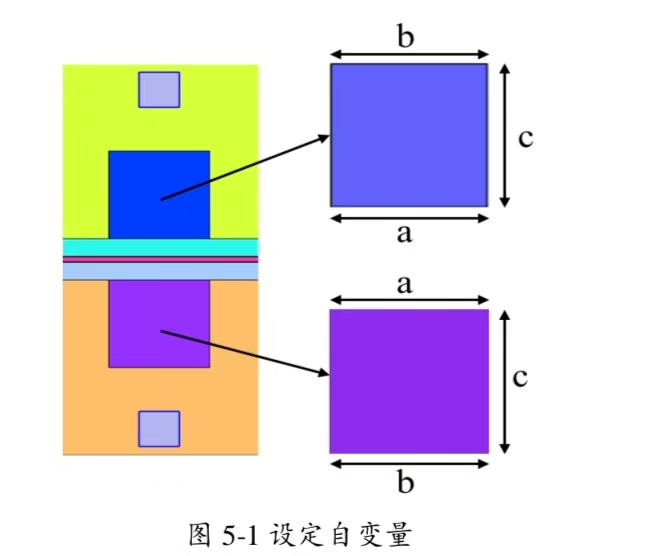

假设我们要优化流道的宽度、高度和曲折度等参数。在 MATLAB 中定义这些参数的取值范围，并编写适应度函数。

% 定义参数取值范围
lb = [0.0005, 0.001, 1]; % 下限
ub = [0.002, 0.003, 3]; % 上限
% 适应度函数，这里简单假设以燃料电池输出功率最大为优化目标
function fitness = objectiveFunction(params)
    width = params(1);
    height = params(2);
    tortuosity = params(3);
    % 调用 COMSOL 模型仿真并获取输出功率
    power = runCOMSOLSimulation(width, height, tortuosity);
    fitness = -power; % 遗传算法默认求最小值，所以取负号
end

上述代码中 objectiveFunction 函数就是适应度函数，它根据传入的参数调用 COMSOL 模型仿真（runCOMSOLSimulation 函数需自定义实现与 COMSOL 的交互），并以燃料电池输出功率的相反数作为适应度值。

2. 运行遗传算法

设置遗传算法的参数，如种群大小、代沟等，然后运行遗传算法寻找最优参数。

options = gaoptimset('PopulationSize', 50, 'Generations', 100, 'StallGenLimit', 30);
[x, fval] = ga(@objectiveFunction, 3, [], [], [], [], lb, ub, [], options);

这里设置种群大小为 50，迭代 100 代，停滞代数限制为 30，然后调用 ga 函数运行遗传算法，最终得到最优参数 x 和对应的适应度值 fval。

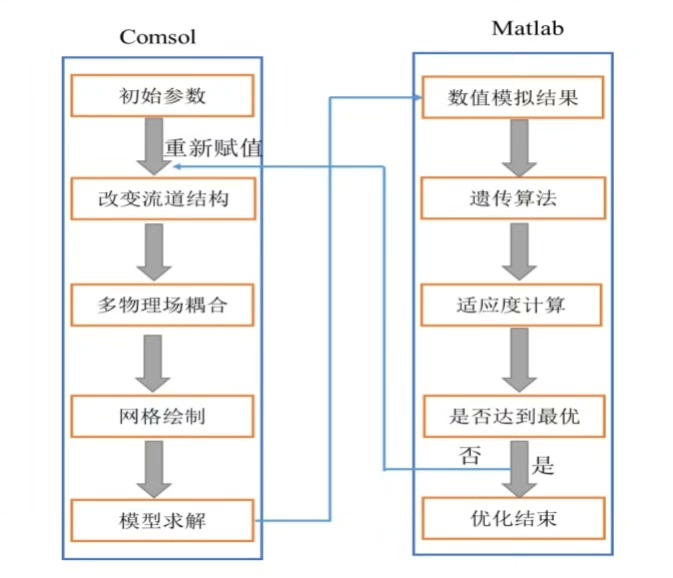

四、联合仿真流程

1. 在 COMSOL 中建立高精度的燃料电池三维流道与流程结构模型，并设置好物理场和边界条件。
2. 在 MATLAB 中编写遗传算法相关代码，定义参数范围、适应度函数，并设置遗传算法参数。
3. 通过 MATLAB 与 COMSOL 的接口（比如利用 COMSOL 的 LiveLink for MATLAB 等工具），实现参数传递和结果反馈。MATLAB 将优化参数传递给 COMSOL，COMSOL 进行仿真后将结果返回给 MATLAB，MATLAB 根据结果更新适应度值，继续遗传算法迭代，直至找到最优解。

通过 COMSOL 与 MATLAB 遗传算法的联合仿真，我们能高效地对燃料电池三维流道与流程结构进行优化，为燃料电池的性能提升提供有力支持。这一联合仿真方法也为其他复杂多物理场系统的设计优化开辟了新的思路。

希望各位科研小伙伴能从本文中获得启发，在自己的燃料电池研究项目中运用好这一强大的联合仿真技术。
