在电力系统研究领域，双馈异步感应发电机（DFIG）因其独特的性能优势而备受关注。直接功率控制（Direct Power Control, DPC）作为一种先进的控制策略，为DFIG的高效运行提供了有力保障。今天咱们就基于MATLAB/Simulink R2015b搭建DFIG的直接功率控制仿真模型，深入探究一番。

一、DFIG与直接功率控制原理简介

双馈异步感应发电机的定子绕组直接与电网相连，转子绕组则通过双向变流器与电网连接。这种结构使得DFIG能在不同转速下运行，实现变速恒频发电。

Direct_Power_Control_of_DFIG：基于MATLAB/Simulink的双馈异步感应发电机的直接功率控制仿真模型 仿真条件：MATLAB/Simulink R2015b

直接功率控制的核心思想，是直接对发电机的有功功率和无功功率进行控制。通过快速检测定子侧的电压、电流信号，经过一系列计算得出所需的控制量，进而控制变流器的开关状态，实现对功率的精准调节。

二、MATLAB/Simulink仿真模型搭建

1. 模型整体架构

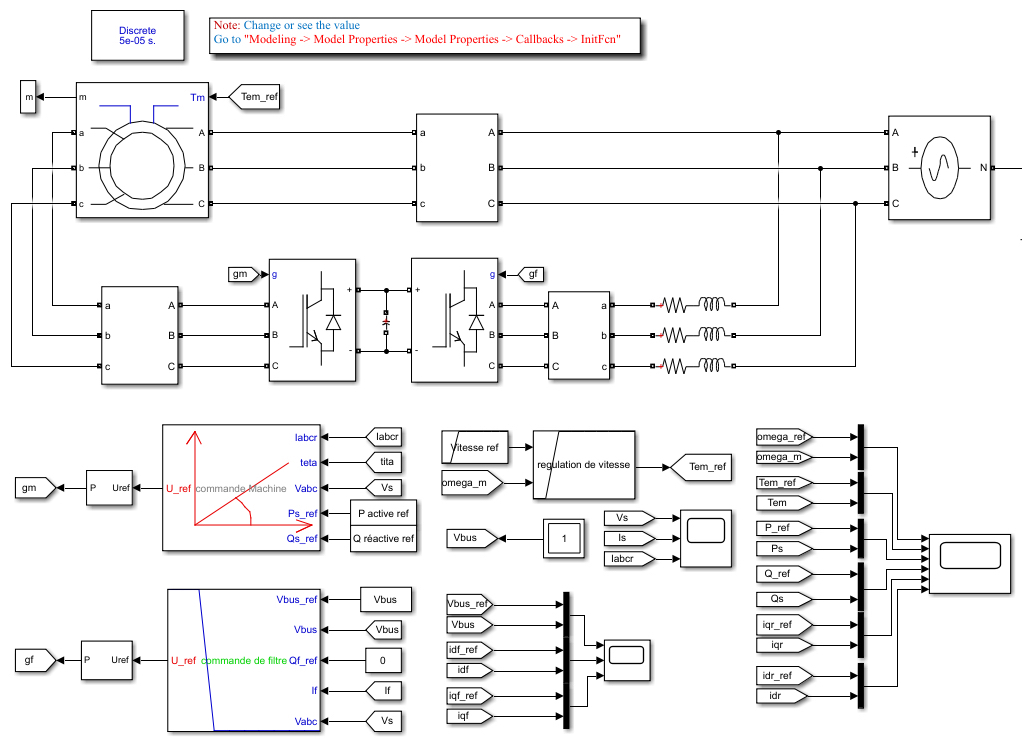

在MATLAB/Simulink R2015b环境下，我们先搭建一个整体框架。主要模块包括：DFIG模块、直接功率控制模块、电网模块以及测量与显示模块。

2. DFIG模块搭建

DFIG模块可使用SimPowerSystems库中的现成模型进行参数配置。比如以下简单代码片段（假设用m脚本文件辅助设置参数）：

% 设置DFIG参数
rated_power = 1.5e6; % 额定功率1.5MW
rated_voltage = 690; % 额定电压690V
rated_frequency = 50; % 额定频率50Hz
% 其他参数设置类似

这里设置了DFIG的关键参数，额定功率、电压和频率，这些参数会直接影响发电机的运行特性。在Simulink模型中，对应模块的参数就依据这些设置进行填写。

3. 直接功率控制模块设计

这部分是核心。它主要包含功率计算、滞环比较器以及开关状态选择逻辑。以下是功率计算部分的简化代码示例：

% 定子电压电流采样值假设为V_s和I_s
V_s = [1 0 0]; % 假设三相定子电压向量（这里为简单示意）
I_s = [0.5 0.5 0.5]; % 假设三相定子电流向量
% 计算有功功率P和无功功率Q
P = 1.5 * (V_s(1) * I_s(1) + V_s(2) * I_s(2) + V_s(3) * I_s(3));
Q = 1.5 * (V_s(1) * I_s(2) - V_s(2) * I_s(1) + V_s(2) * I_s(3) - V_s(3) * I_s(2) + V_s(3) * I_s(1) - V_s(1) * I_s(3));

这段代码根据三相电路功率计算公式，利用采样得到的定子电压和电流值算出有功功率P和无功功率Q。算出的功率值会输入到滞环比较器，与给定的功率参考值进行比较，根据比较结果选择合适的变流器开关状态，以实现对功率的控制。

4. 电网模块

电网模块可以用一个简单的三相电压源来模拟。同样可以用代码设置其参数：

grid_voltage = 690; % 电网额定电压
grid_frequency = 50; % 电网频率

在Simulink里，将这些参数赋予三相电压源模块，就模拟出了实际电网的基本特性。

5. 测量与显示模块

为了观察仿真结果，需要添加测量模块测量关键电气量，如功率、电流、电压等，并通过示波器等显示模块展示出来。

三、仿真结果分析

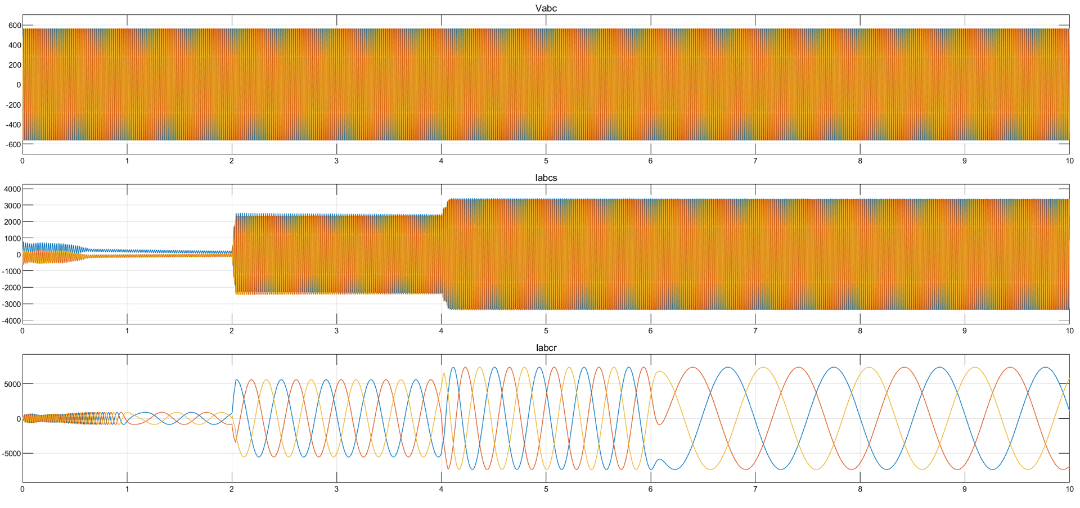

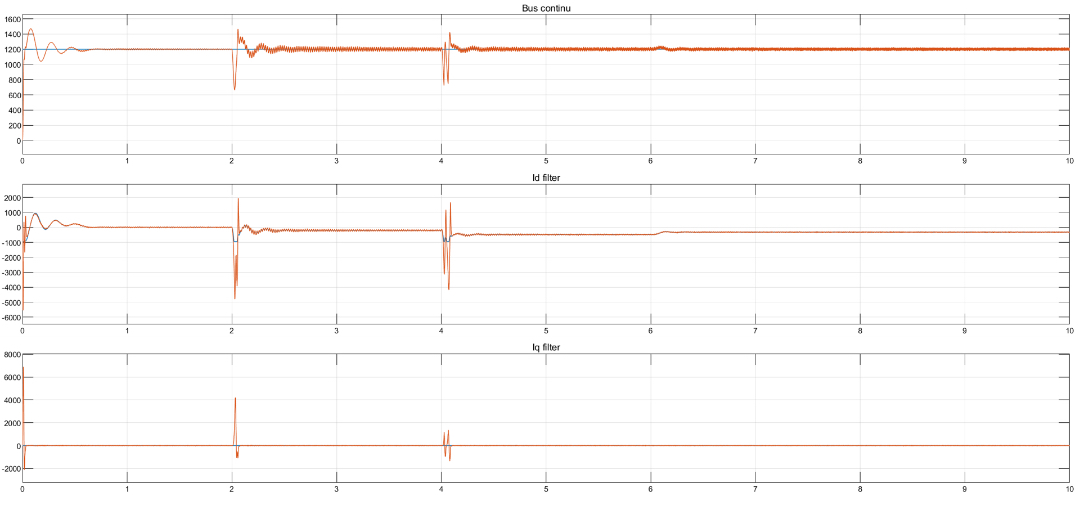

运行仿真后，从示波器上观察功率、电流等波形。若直接功率控制策略设计得当，会看到有功功率和无功功率能够快速跟踪给定的参考值，实现稳定、高效的功率调节。电流波形也会保持相对稳定且正弦度良好，这表明发电机与电网之间实现了较好的功率交换，验证了基于MATLAB/Simulink搭建的DFIG直接功率控制仿真模型的有效性。

通过这次基于MATLAB/Simulink R2015b的DFIG直接功率控制仿真模型搭建与分析，我们对DFIG的运行特性和直接功率控制策略有了更直观深入的理解，希望能给相关领域的小伙伴们一些启发。
