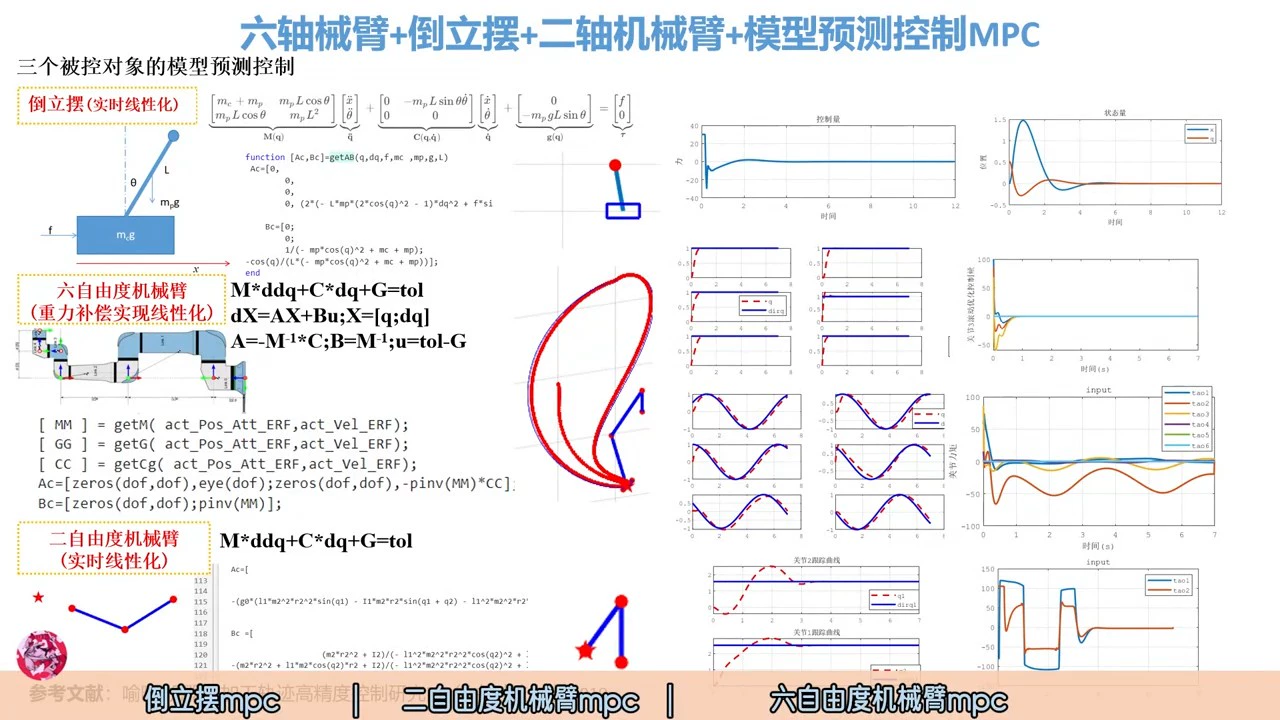

六自由度机械臂mpc模型预测控制+倒立摆+二自由度机械臂

一、整体概述

本套MATLAB代码是针对六自由度机械臂开发的完整模型预测控制（MPC）仿真系统，核心目标是实现机械臂关节角度的高精度轨迹跟踪与稳定力矩控制。代码基于机器人学核心理论（DH参数法、拉格朗日动力学方程）与模型预测控制算法，构建了“轨迹生成-动力学建模-优化控制-运动学求解-仿真可视化”的全闭环仿真框架，可直接用于控制算法验证、参数优化，或经硬件适配后用于实物机械臂控制。

六自由度机械臂mpc模型预测控制+倒立摆+二自由度机械臂

系统采用模块化设计，各功能模块通过函数调用实现协同工作，核心逻辑为：根据预设期望轨迹，通过MPC算法实时计算最优关节力矩，驱动机械臂按轨迹运动，同时通过正运动学求解与3D可视化，直观呈现运动效果。

二、核心文件清单与功能架构

文件名称	功能分类	核心作用
main.m	主程序	统筹参数初始化、仿真循环、模块调用与结果可视化
RefPosVel_ERF.m	轨迹生成	生成时变的期望位置、速度、加速度轨迹
getTraj.m	轨迹生成	滚动生成MPC控制时域内的插值参考轨迹，避免轨迹突变
RobDyn.m	动力学建模	基于拉格朗日方程构建机械臂非线性动力学模型，计算状态导数
RobDynMPC.m	优化控制	实现MPC算法，通过实时线性化与二次规划求解最优关节力矩
fkRob.m	运动学求解	基于DH参数法实现正运动学求解，计算各关节与末端执行器的空间位置
SDH.m	运动学辅助	计算标准DH约定下的齐次变换矩阵，为正运动学提供基础
generateRobDH.m	参数定义	定义机械臂DH参数、关节限位等核心物理参数
testsym.m	符号推导辅助	通过符号计算推导动力学模型线性化矩阵，为MPC算法提供理论支撑

模块调用关系：

main.m (主程序)
├─ 轨迹生成模块：Ref_Pos_Vel_ERF.m + getTraj.m
├─ 控制核心模块：RobDynMPC.m (调用RobDyn.m)
├─ 运动学模块：fkRob.m (调用SDH.m + generateRobDH.m)
└─ 辅助模块：testsym.m (离线推导线性化矩阵)

三、核心模块详细功能说明

（一）主程序模块：`main.m`

作为系统的“中枢调度器”，负责串联所有功能模块，实现仿真全流程自动化。

1. 关键功能

• 参数初始化：
• 控制参数：设置控制周期dt=0.01s、总仿真时间T=7s、控制时域p_t=20（MPC优化步数）；
• 权重矩阵：定义状态量权重Q（6个关节位置权重10×900，6个关节速度权重0.02×900，侧重轨迹跟踪精度）、控制量权重R（6个关节力矩权重1×1e-1，侧重力矩平滑性）；
• 物理约束：设置关节力矩上下限ROB.lb=-100/ROB.ub=100（单位：N·m），初始状态q0（全零）。
• 仿真循环（核心流程）：
  1. 时间步迭代：共执行N=T/dt=700次循环，覆盖7秒仿真时间；
  2. 期望轨迹生成：调用RefPosVel_ERF.m获取当前时刻期望位置、速度、加速度；
  3. MPC控制计算：调用RobDynMPC.m，输入当前状态、期望轨迹、权重矩阵等，输出最优关节力矩u；
  4. 状态更新：采用四阶龙格-库塔法（RK4） 求解动力学方程，更新下一时刻关节角度与角速度；
  5. 数据存储：记录状态量q（12×700，6位置+6速度）、控制量u（6×700，关节力矩）与时间序列t。
• 结果可视化：
• 角度跟踪图：6个关节分图显示实际角度与期望角度对比，验证跟踪精度；
• 力矩曲线图：展示6个关节实时力矩变化，验证控制量稳定性；
• 3D轨迹图：3D空间呈现机械臂连杆运动、末端实际轨迹与期望轨迹对比，直观观察运动效果。

2. 可配置项

• 期望轨迹：默认采用固定轨迹[1,1,1,1,1,1,0,0,0,0,0,0]，可替换为RefPosVel_ERF.m生成的时变正弦轨迹（解除代码注释即可）；
• 权重矩阵：可根据控制需求调整Q和R，平衡跟踪精度与力矩消耗；
• 控制参数：调整p_t（控制时域）、dt（控制周期）优化控制性能与计算效率。

（二）轨迹生成模块：`Ref_Pos_Vel_ERF.m` + `getTraj.m`

为MPC控制器提供连续、平滑的参考轨迹，确保机械臂运动稳定无突变。

1. `Ref_Pos_Vel_ERF.m`：时变期望轨迹生成

• 功能：基于正弦函数生成6个关节的连续轨迹，每个关节相位差为π/6（30°），保证轨迹平滑性与关节运动协调性；
• 核心输出（均为6×1列向量）：
• 期望位置refPosAtt_ERF：qid = sin(t + i×π/6)（i=1~6，对应6个关节）；
• 期望速度refVelERF：位置对时间的一阶导数，dqid = cos(t + i×π/6)；
• 期望加速度refAccERF：位置对时间的二阶导数，ddqid = -sin(t + i×π/6)。

2. `getTraj.m`：MPC控制时域轨迹插值

• 功能：在MPC控制时域N步内，对“当前状态x”与“期望状态x_des”进行线性插值，生成中间参考轨迹，避免轨迹突变导致的控制震荡；
• 输入：当前状态x（12×1，6位置+6速度）、期望状态x_des（12×1）、控制时域N；
• 输出：x_ref（12×N矩阵），每一列对应控制时域内某一步的参考状态。

（三）动力学与控制模块：`RobDyn.m` + `RobDynMPC.m`

系统核心控制单元，实现机械臂动力学建模与MPC优化控制，是“轨迹-力矩”映射的关键。

1. `RobDyn.m`：非线性动力学模型

• 理论基础：基于拉格朗日方程，描述机械臂“力矩-运动”的非线性关系，核心方程为：
  M(q)·ddq + C(q,dq)·dq + G(q) = τ
  其中：
• M(q)：惯性矩阵（6×6），与关节位置相关，反映机械臂惯性特性；
• C(q,dq)：科里奥利/离心力矩阵（6×6），与位置、速度相关，反映运动附加力；
• G(q)：重力矩阵（6×1），与位置相关，反映重力对关节的作用；
• τ：关节力矩（6×1），控制输入；
• ddq：关节加速度（6×1），状态导数核心。
• 关键步骤：
  1. 从输入状态X（12×1）中提取当前位置actPosAttERF（6×1）与速度actVel_ERF（6×1）；
  2. 调用getM/getCg/getG函数（需用户根据机械臂参数补充实现）计算M/C/G；
  3. 求解加速度：ddq = pinv(M)·(τ - C·dq - G)（伪逆pinv避免矩阵奇异）；
  4. 输出状态导数dX（12×1）：前6行为速度，后6行为加速度。

2. `RobDynMPC.m`：模型预测控制器

• 核心思想：通过实时线性化非线性动力学模型，在控制时域内求解二次规划（QP）问题，得到最优力矩序列，确保轨迹跟踪精度与控制量稳定性。
• 关键步骤：
  1. 模型线性化：在当前状态处将非线性动力学模型线性化为连续状态空间模型dx/dt = A·x + B·τ，经零阶保持离散化为：
  x(k+1) = A·x(k) + B·τ(k)（A=I+Ac·dt，B=Bc·dt）；
  2. 代价函数构建：定义优化目标为“跟踪误差最小+力矩消耗最小”，转化为QP标准形式：
  J = (1/2)·τall^T·H·τall + f·τall，其中H=C'QbarC+Rbar（Qbar/Rbar为扩展权重矩阵）；
  3. 约束处理：设置关节力矩上下限lb/ub，确保控制量在物理范围内；
  4. QP求解：调用quadprog函数求解最优力矩序列τall，取首元素作为当前控制力矩τ_u；
• 输入：权重矩阵Q/R、当前状态x_k、期望轨迹xd、控制时域N、控制周期dt、机械臂参数ROB；
• 输出：当前最优力矩τu（6×1）、控制时域力矩序列τall（6×N）。

（四）运动学模块：`SDH.m` + `generateRobDH.m` + `fkRob.m`

实现机械臂“关节角度-空间位置”的映射（正运动学），为3D可视化提供数据支持。

1. `SDH.m`：标准DH齐次矩阵计算

• 功能：根据标准DH参数（theta关节角、d连杆偏距、a连杆长度、alpha连杆扭转角），计算相邻连杆的齐次变换矩阵T（4×4），描述坐标系间的旋转与平移关系；
• 核心公式：

T = [cosθ, -sinθcosα, sinθsinα, a cosθ;
sinθ, cosθcosα, -cosθsinα, a sinθ;
0, sinα, cosα, d;
0, 0, 0, 1]


2. `generateRobDH.m`：机械臂DH参数定义

• 功能：存储六自由度机械臂的核心物理参数，包括：
• DH参数表：6个关节的theta/d/a/alpha值（如第一关节d=0.1625m，alpha=π/2）；
• 关节限位：limit=[-π~π]（±180°），确保关节运动不超出物理范围；
• 辅助参数：连杆粗细rlink=10（可视化用）、关节偏移offset=[0]。

3. `fkRob.m`：正运动学求解

• 功能：通过串联各关节DH矩阵，计算基座到末端执行器的总变换矩阵，提取各关节与末端的空间位置；
• 关键步骤：
  1. 初始化基座坐标系矩阵Te=eye(4,4)；
  2. 循环6个关节，迭代计算总变换矩阵Te=Te*SDH(...)；
  3. 提取各坐标系位置Te(1:3,4)，存储到Pe（7×3矩阵，基座+6个关节）；
• 输入：关节角度q（6×1）、DH参数Rob；
• 输出：末端变换矩阵Te（4×4）、各关节变换矩阵T（4×4×7）、各关节位置Pe（7×3）。

（五）辅助模块：`testsym.m`

• 功能：通过MATLAB符号计算工具箱，离线推导动力学模型的线性化矩阵A/B，为RobDynMPC.m的实时线性化提供理论依据；
• 核心流程：
  1. 定义符号变量（关节位置q1-q6、速度dq1-dq6、力矩τ1-τ6）；
  2. 符号推导M/C/G矩阵与动力学方程；
  3. 对动力学方程求导，得到线性化矩阵A（状态矩阵）、B（输入矩阵）；
  4. 生成getA.m/getB.m函数，供RobDynMPC.m调用（当前为注释状态，需用户启用）。

四、仿真结果解读

代码运行后生成4类核心图形，直观反映控制效果：

图形名称	核心作用	理想结果标准
关节角度跟踪图	对比6个关节实际角度与期望角度，验证跟踪精度	实际角度（红虚线）与期望角度（蓝实线）基本重合，跟踪误差<5%
关节力矩曲线图	观察6个关节力矩变化，验证控制量稳定性	力矩曲线平滑无尖峰，最大值≤±100 N·m（未超物理约束）
关节3力矩优化序列图	展示MPC控制时域内关节3的力矩预测序列，验证优化算法合理性	优化序列平滑，无明显突变，符合力矩约束
3D运动轨迹图	3D空间呈现机械臂运动、末端实际轨迹与期望轨迹对比	实际轨迹（红虚线）与期望轨迹（蓝实线）重合，机械臂运动流畅无卡顿

五、使用说明与注意事项

1. 基础使用步骤

1. 补充依赖函数：实现getM.m/getCg/getG.m（需根据机械臂实际惯性、重力参数推导）；
2. 调整物理参数：根据实物机械臂修改generateRobDH.m的DH参数、关节限位，main.m的力矩上下限；
3. 优化权重矩阵：按需求调整Q/R（提高跟踪精度增大Q的位置项权重，减小力矩波动增大R权重）；
4. 替换期望轨迹：修改RefPosVel_ERF.m的轨迹公式，或直接替换qd(i,:)的赋值；
5. 运行仿真：执行main.m，观察结果并迭代优化参数。

2. 关键注意事项

• 工具箱依赖：需安装MATLABOptimization Toolbox（quadprog函数）与Symbolic Math Toolbox（testsym.m）；
• 数值稳定性：M矩阵奇异时，可在pinv(M)中添加正则化项（如pinv(M+1e-6*eye(6))）；
• 实时性优化：控制时域p_t建议取10~30，过大会导致计算量激增，影响实时控制；
• 硬件适配：实物控制时，需将main.m的仿真循环替换为硬件接口（串口/EtherCAT），确保dt与硬件采样周期一致。

六、扩展方向

1. 鲁棒性优化：加入扰动观测器，补偿负载变化、摩擦力等外部扰动；
2. 轨迹规划升级：替换为多项式/B样条轨迹，进一步提高运动平滑性；
3. 非线性MPC实现：采用fmincon求解非线性优化问题，适配强非线性场景；
4. 硬件联调：对接UR/ABB等工业机械臂，通过ROS/TCP/IP实现仿真-实物无缝衔接；
5. 多目标优化：在代价函数中加入能耗、运动时间目标，实现高精度与低消耗平衡。
