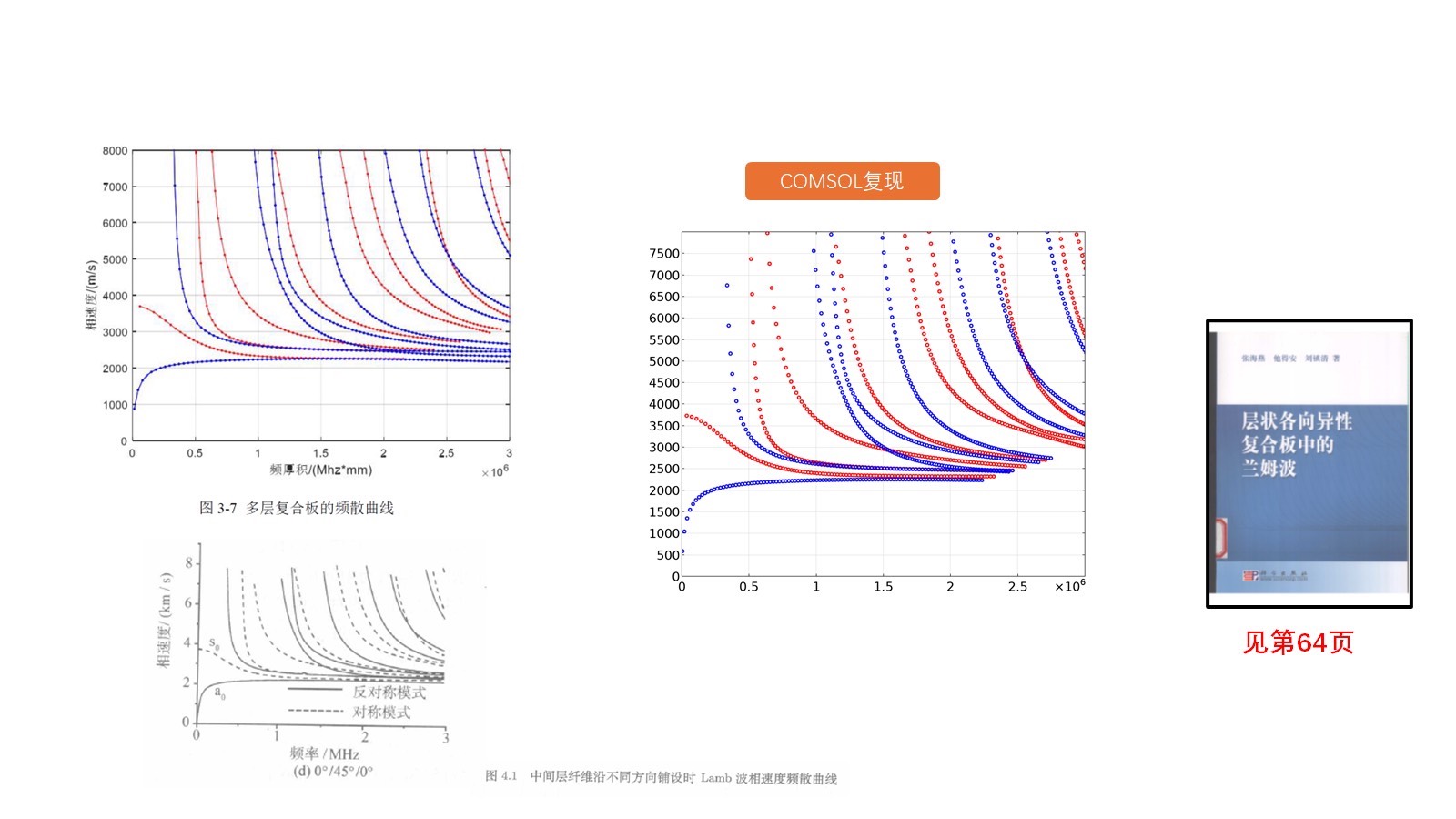

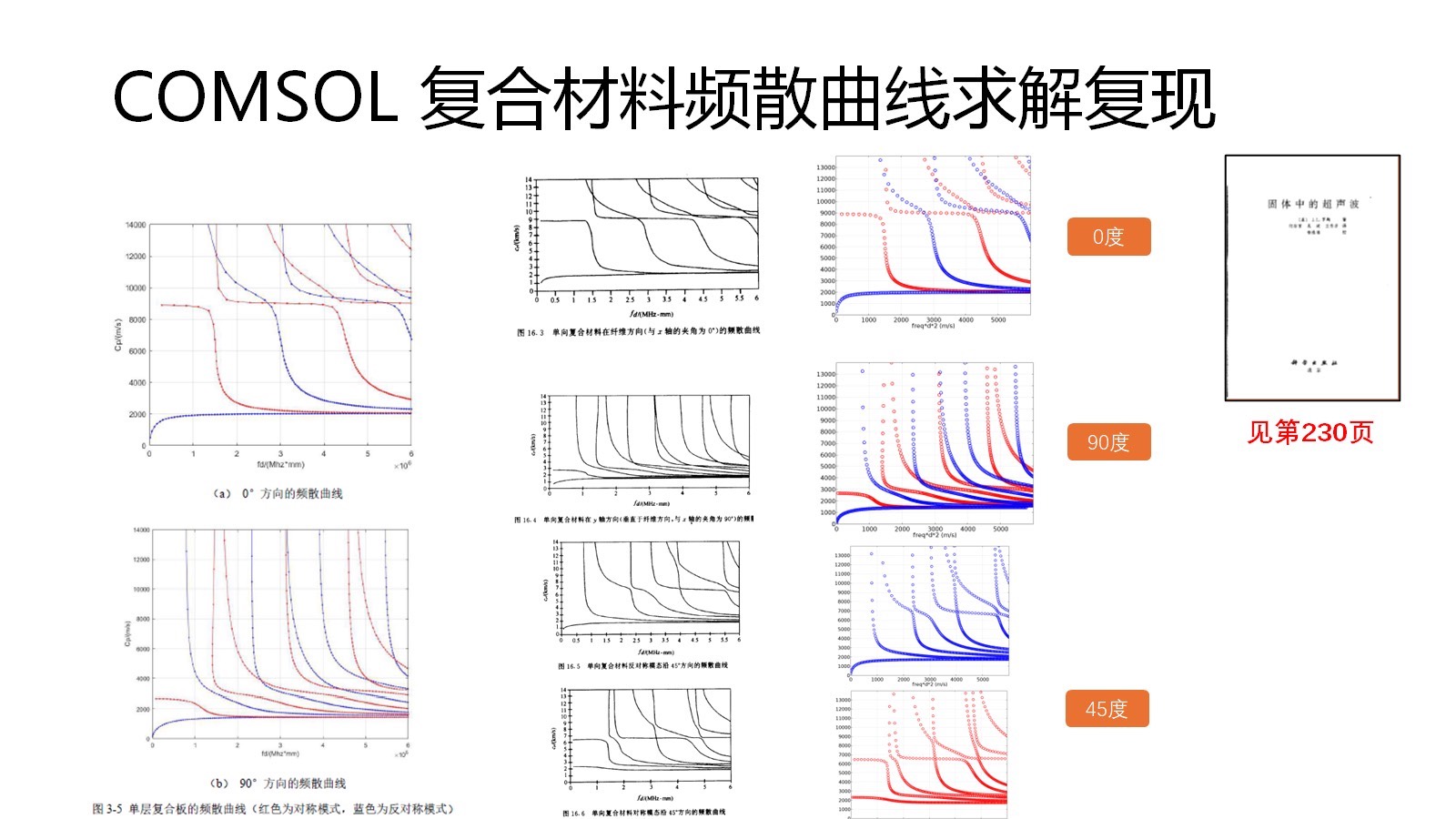

comsol求解复合材料的频散曲线，图示中皆为复现的算例

基于COMSOL Multiphysics进行复合材料结构波传播频散特性分析的项目文件。其核心目标是计算并绘制出不同波型和传播方向下的频散曲线。

**COMSOL复合材料频散曲线分析功能详解**

**一、 模型核心机制：特征频率与周期性边界**

该模型的核心算法是特征频率分析。与瞬态分析观察波传播过程不同，此方法直接求解控制方程在特定边界条件下的本征值，从而找到结构的固有振动模式及其对应的频率。

comsol求解复合材料的频散曲线，图示中皆为复现的算例

关键设置在于周期性边界条件 的引入。模型中设置了周期性条件 1和周期性条件 2，这代表了在空间上重复排列的复合材料单胞。通过在这些边界上施加布洛赫-弗洛奎特周期条件，可以将一个无限大周期结构的问题，简化为对一个代表性单胞的分析。通过扫描边界上的波矢量，即可计算出波在该周期性结构中所有可能的传播模式。

**二、 物理场与材料定义**

1. 固体力学接口：
   这是模型的主控物理场，控制方程为弹性动力学方程。
   设置中包含了几何非线性，但在小变形假设的线性频散分析中，此选项通常不激活或用于处理初应力/大变形效应。
   * 完美匹配层的典型波速设置表明模型可能在某些方向设置了PML来模拟无限域，但更可能是用于定义波速参考值，以优化端口或PML的性能。

1. 线弹性材料：
   * 材料模型定义为线弹性材料 1，并启用了正交设置，这明确指向了复合材料的建模。正交各向异性材料需要定义不同方向的弹性模量、泊松比和剪切模量，以准确描述其方向相关的力学性能。

**三、 高效计算策略：对称性应用与参数化扫描**

模型最精妙的设计在于利用对称性来分解问题，从而成倍提升计算效率。

1. 对称与反对称边界条件：
   模型明确设置了对称 1、对称 2和反对称 1条件。通过在模型的对称面上施加这些条件，可以将完整的特征频率问题分解为两个独立的子问题：
   对称模态： 对应于Lamb波中的S0, S1, ... 等对称模式。
   反对称模态： 对应于Lamb波中的A0, A1, ... 等反对称模式。
   这样做的好处是，可以分别独立求解这两组模态，避免了从复杂模态中人工筛选的麻烦，且计算规模更小。

1. 参数化扫描：
   研究列表中包含了对称模态0度、反对称模态45度、对称模态90度等多个研究。这揭示了完整的工作流：
   第一层扫描：波型。通过物理场设置固定求解的波型（对称/反对称）。
   第二层扫描：方向。针对每种波型，改变波的传播方向（0°, 45°, 90°），以研究复合材料强烈的各向异性特性。
   第三层扫描：波数。在每个具体的研究（如对称模态0度）内部，参数化扫描的真正变量是波数。系统会计算波数从低到高（对应波长从长到短）变化时，所有可能存在的特征频率。

**四、 网格划分与求解**

• 网格 1： 结合使用了自由四边形网格 1和扫掠 1。这表明模型几何很可能是一个被拉伸的二维面，形成的一个薄板状三维结构。自由四边形网格用于划分平面，而扫掠网格用于厚度方向，在保证精度的同时有效控制计算量。
• 研究扩展： 在求得特征频率后，此功能被用于计算并存储对应的模态振型，为后处理可视化做准备。

**五、 结果提取与频散曲线绘制**

1. 数据集：
   文件中列出了大量数据集，如对称模态_0度/参数化解 1。这些数据集是核心计算结果，存储了不同参数（波数、角度）下的特征频率和位移场（振型）。
   参数化解数据集包含了整个参数化扫描（波数扫描）的所有结果，是绘制频散曲线的直接数据来源。

1. 绘图组：
   振型： 用于可视化特定频率和波数下的结构变形模式，即波的形态。
   一维绘图组 5： 这是最终成果的呈现。其名称"点结果图: 剪切波的等效速度 (m/s)" 指明了关键的后处理操作：通过公式 速度 = \( \frac{\text{频率}}{\text{波数}} \) 将特征频率和波数转换为相速度。最终绘制出的Y轴为波速、X轴为频率的图，就是频散曲线。

**总结**

该COMSOL项目实现了一个标准、高效且专业的复合材料弹性波频散特性计算流程。它通过特征频率分析结合布洛赫-弗洛奎特周期性边界条件，系统地求解了在不同传播方向（0°, 45°, 90°） 和不同波型（对称/反对称） 下的固有振动特性，并最终提取出相速度频散曲线。

此项工作的成果对于复合材料的超声无损检测、结构健康监测系统设计、材料动态性能表征以及波导器件开发具有重要的理论指导意义，为理解和预测弹性波在复杂各向异性材料中的传播行为提供了关键数据。
